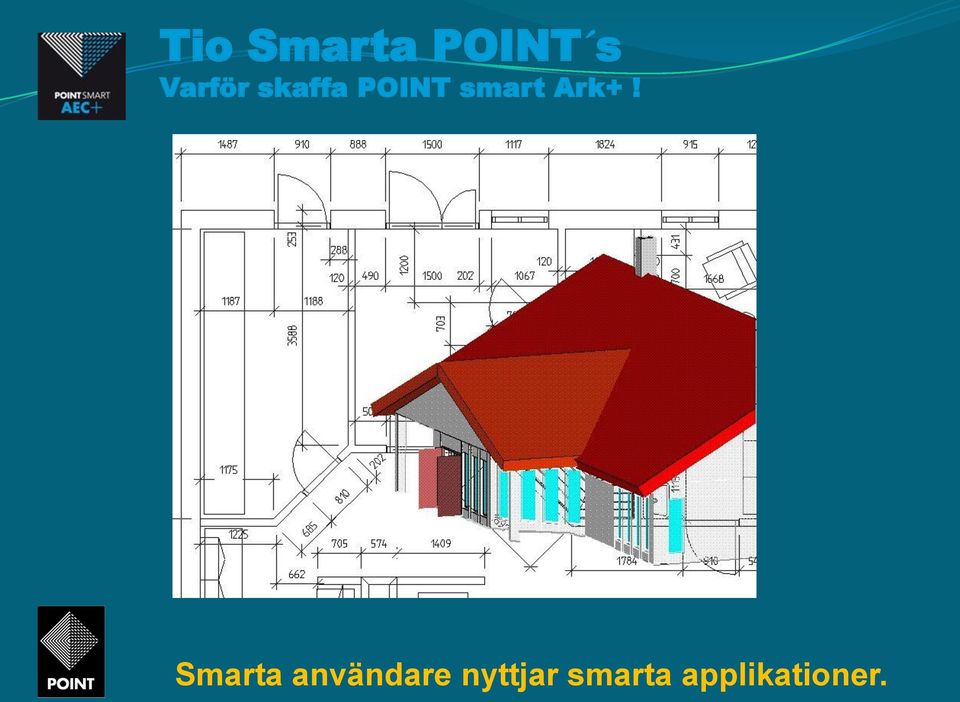

1 Smarta användare nyttjar smarta applikationer.

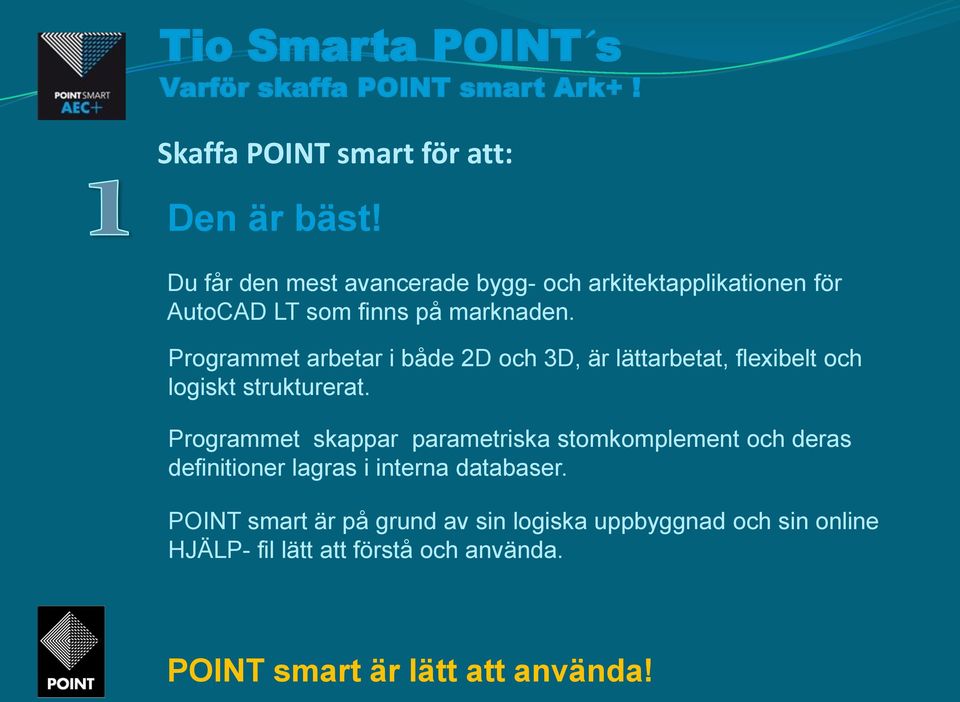

2 Den är bäst! Du får den mest avancerade bygg- och arkitektapplikationen för AutoCAD LT som finns på marknaden. Programmet arbetar i både 2D och 3D, är lättarbetat, flexibelt och logiskt strukturerat. Programmet skappar parametriska stomkomplement och deras definitioner lagras i interna databaser. POINT smart är på grund av sin logiska uppbyggnad och sin online HJÄLP- fil lätt att förstå och använda. POINT smart är lätt att använda!

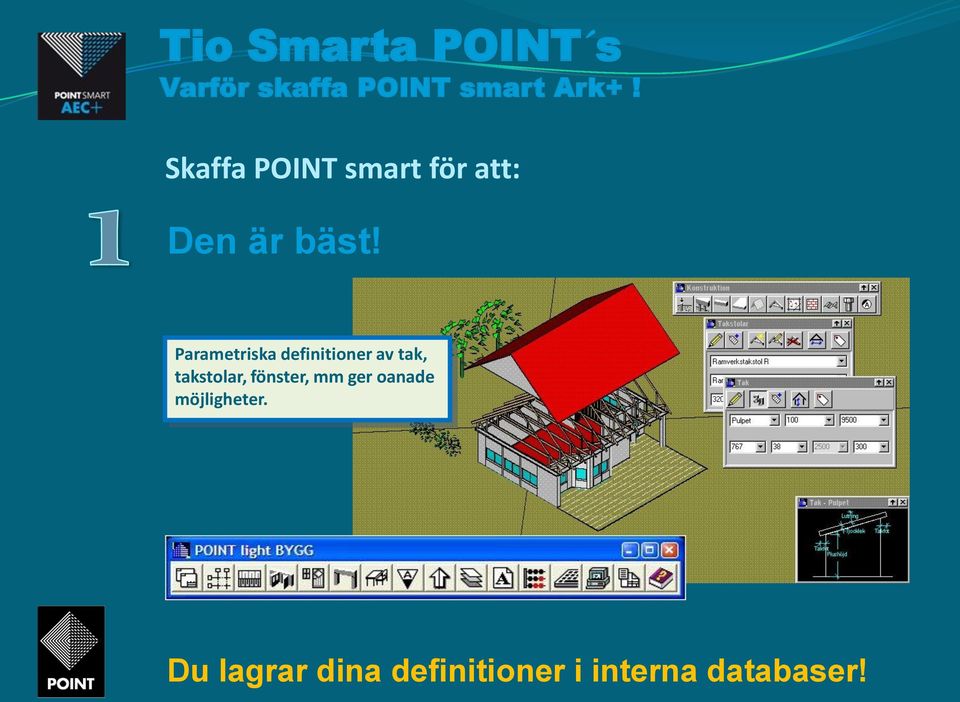

3 Den är bäst! Parametriska definitioner av tak, takstolar, fönster, mm ger oanade möjligheter. Du lagrar dina definitioner i interna databaser!

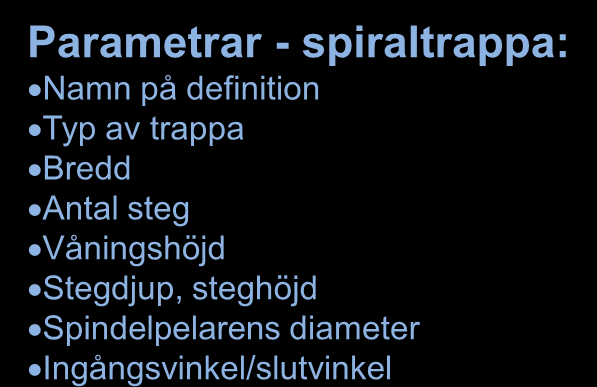

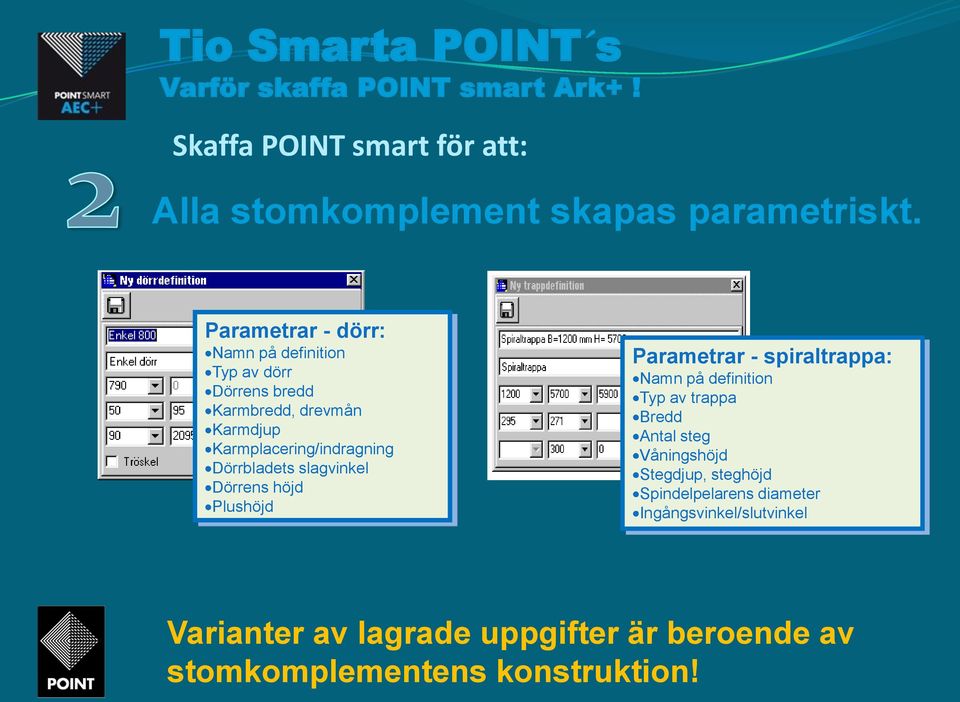

4 Alla stomkomplement skapas parametriskt. Parametrar - dörr: Namn på definition Typ av dörr Dörrens bredd Karmbredd, drevmån Karmdjup Karmplacering/indragning Dörrbladets slagvinkel Dörrens höjd Plushöjd Parametrar - spiraltrappa: Namn på definition Typ av trappa Bredd Antal steg Våningshöjd Stegdjup, steghöjd Spindelpelarens diameter Ingångsvinkel/slutvinkel Varianter av lagrade uppgifter är beroende av stomkomplementens konstruktion!

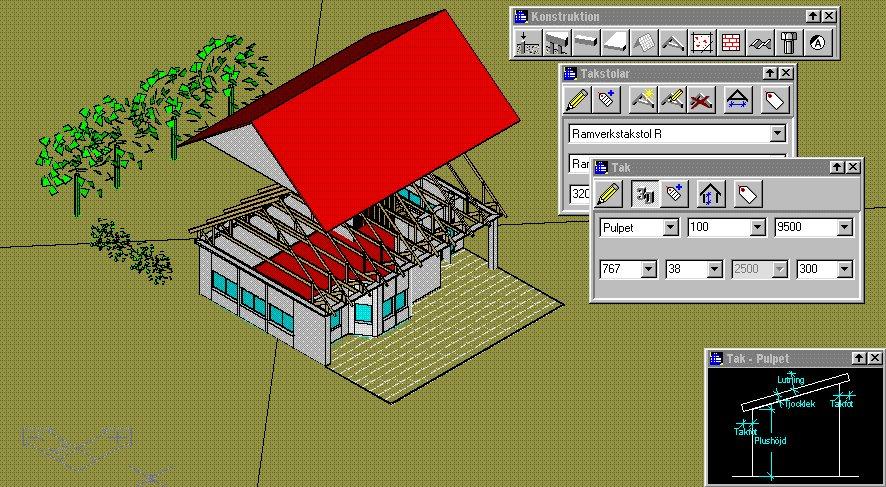

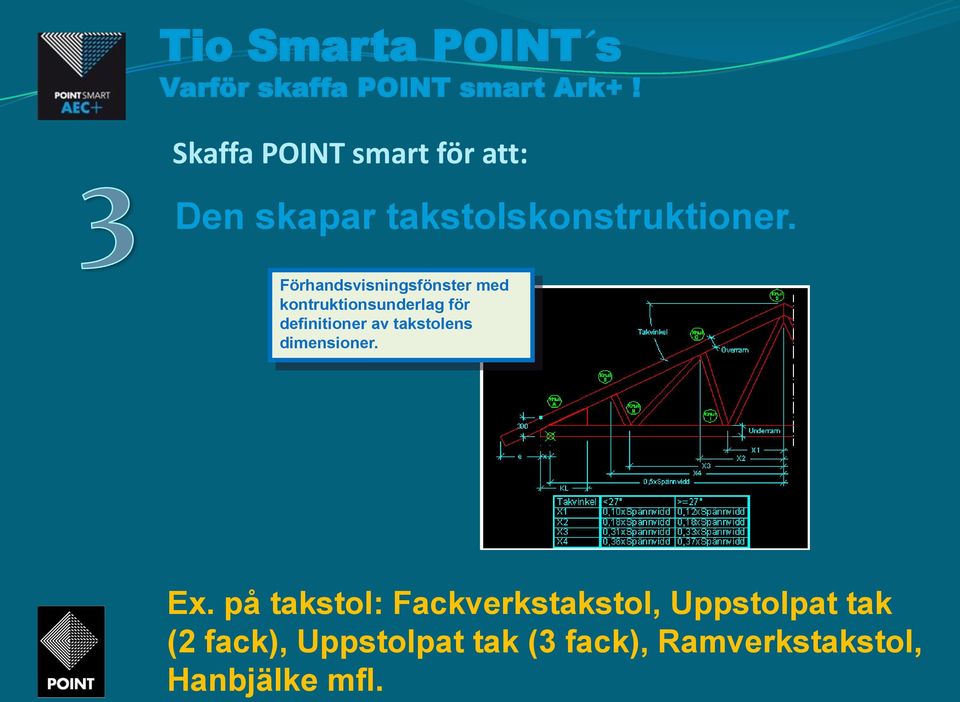

5 Den skapar takstolskonstruktioner. Förhandsvisningsfönster med kontruktionsunderlag för definitioner av takstolens dimensioner. Ex. på takstol: Fackverkstakstol, Uppstolpat tak (2 fack), Uppstolpat tak (3 fack), Ramverkstakstol, Hanbjälke mfl.

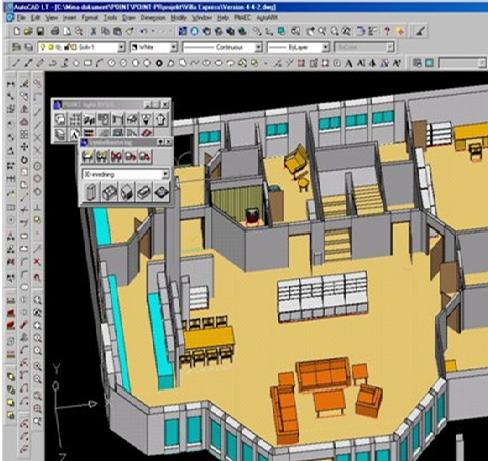

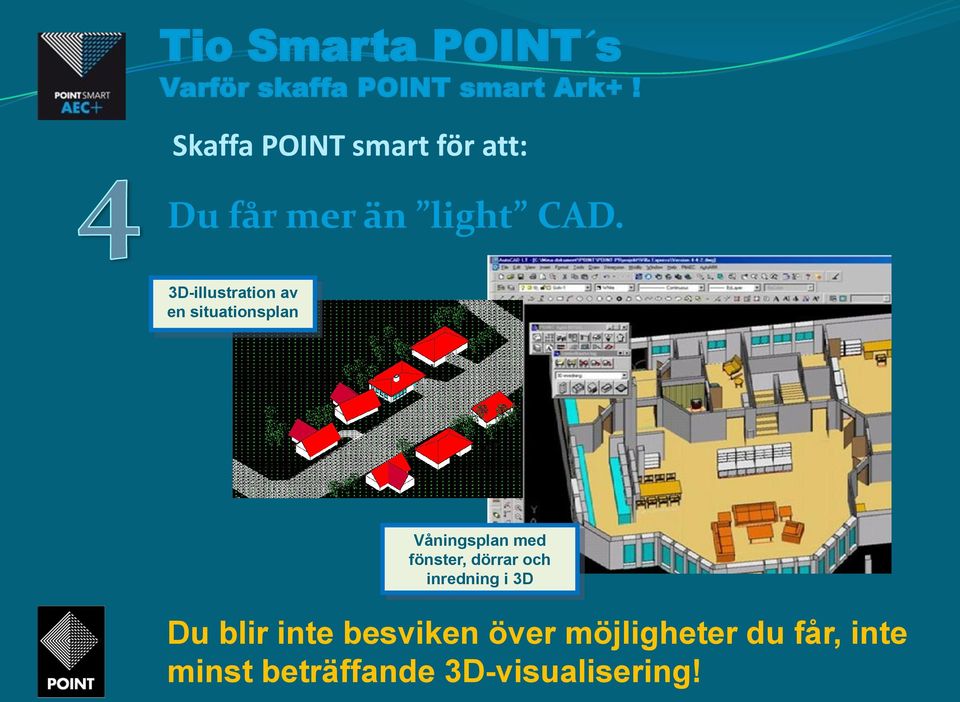

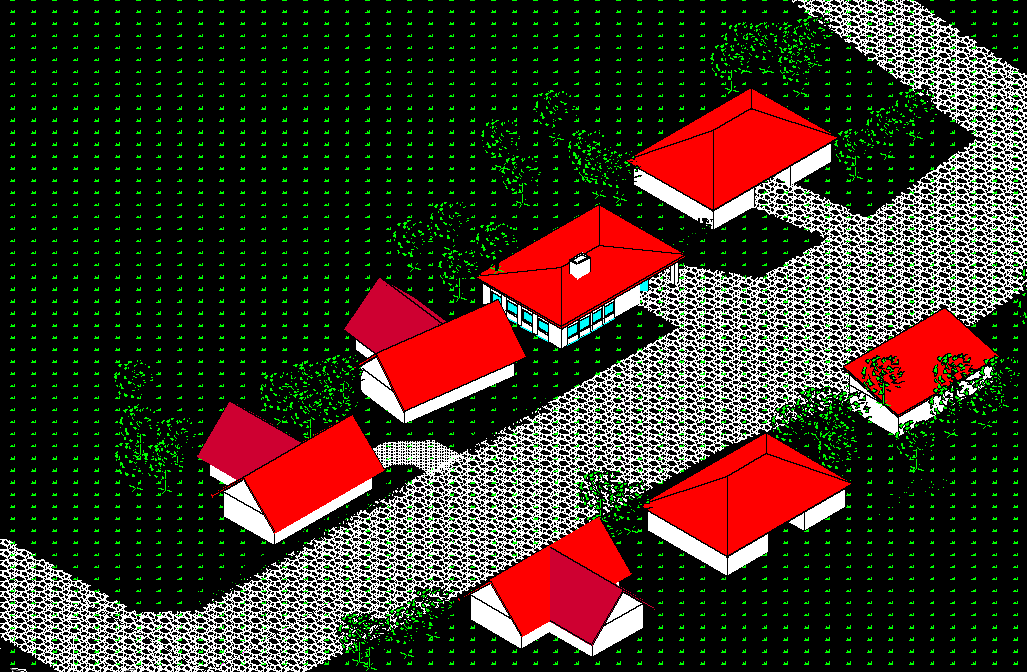

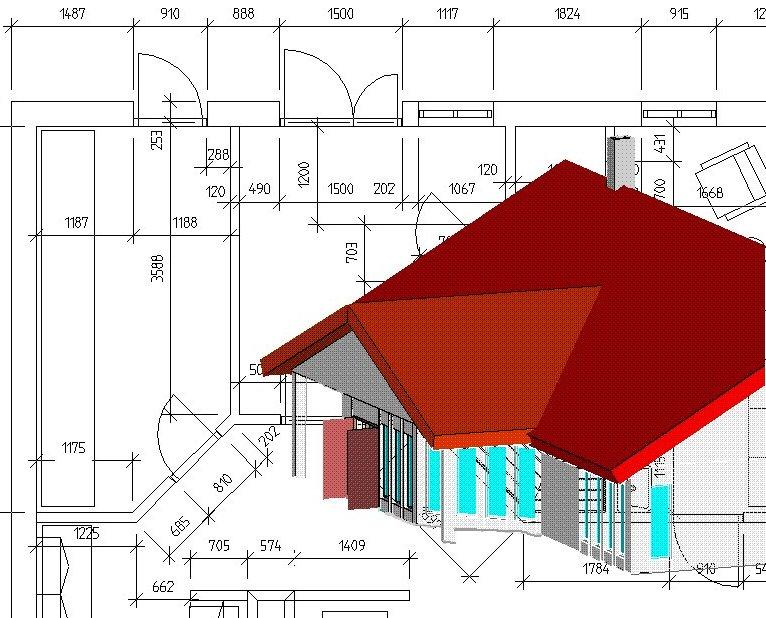

6 Du får mer än light CAD. 3D-illustration av en situationsplan Våningsplan med fönster, dörrar och inredning i 3D Du blir inte besviken över möjligheter du får, inte minst beträffande 3D-visualisering!

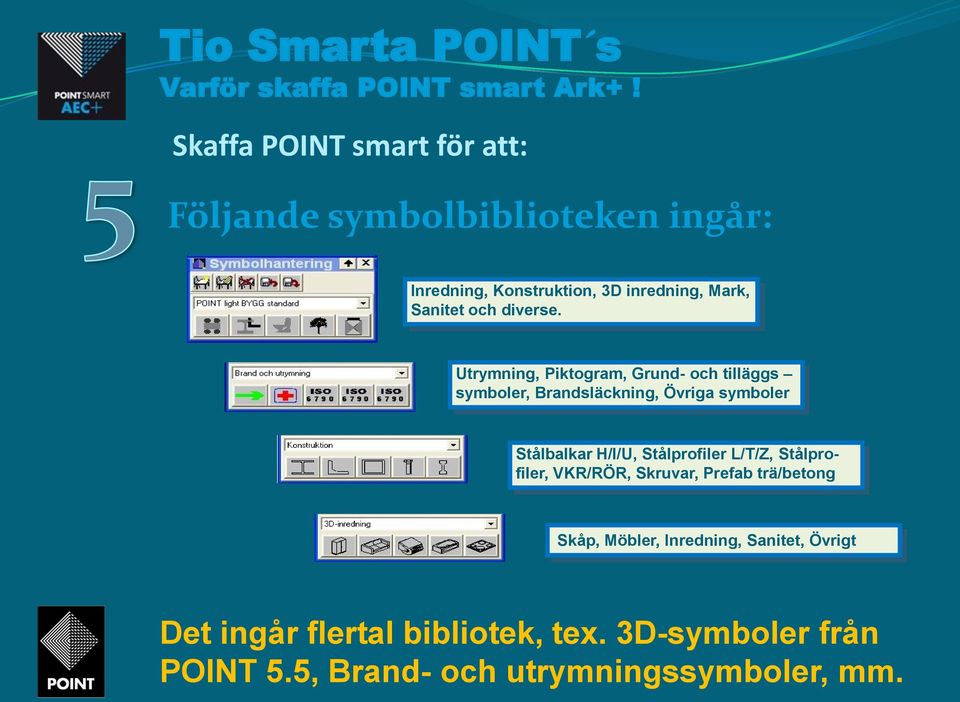

7 Följande symbolbiblioteken ingår: Inredning, Konstruktion, 3D inredning, Mark, Sanitet och diverse. Utrymning, Piktogram, Grund- och tilläggs symboler, Brandsläckning, Övriga symboler Stålbalkar H/I/U, Stålprofiler L/T/Z, Stålprofiler, VKR/RÖR, Skruvar, Prefab trä/betong Skåp, Möbler, Inredning, Sanitet, Övrigt Det ingår flertal bibliotek, tex. 3D-symboler från POINT 5.5, Brand- och utrymningssymboler, mm.

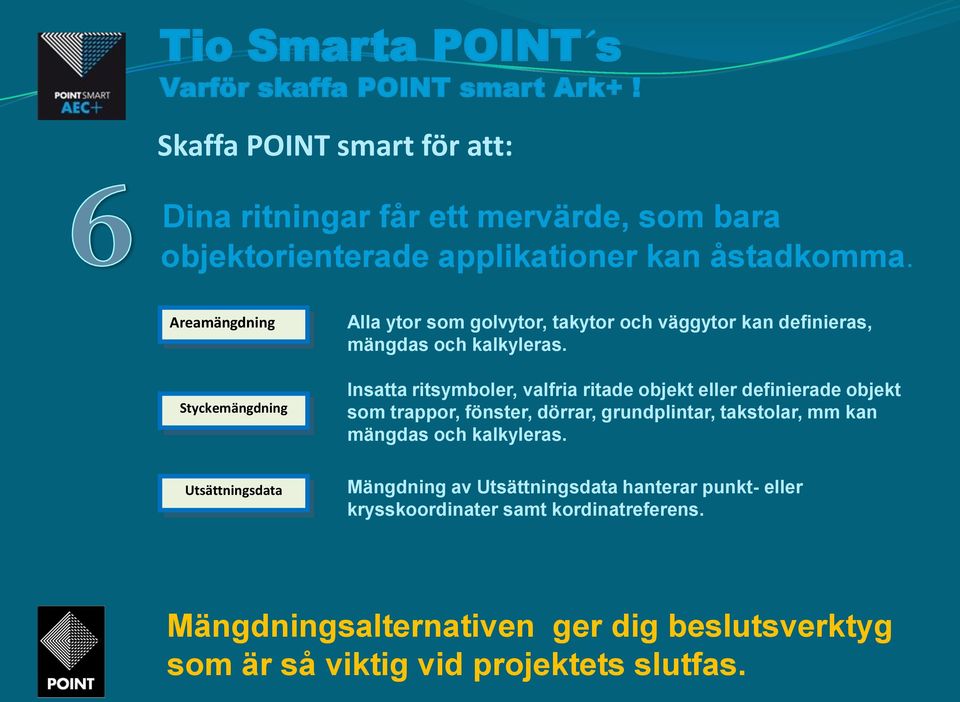

8 Dina ritningar får ett mervärde, som bara objektorienterade applikationer kan åstadkomma. Areamängdning Styckemängdning Alla ytor som golvytor, takytor och väggytor kan definieras, mängdas och kalkyleras. Insatta ritsymboler, valfria ritade objekt eller definierade objekt som trappor, fönster, dörrar, grundplintar, takstolar, mm kan mängdas och kalkyleras. Utsättningsdata Mängdning av Utsättningsdata hanterar punkt- eller krysskoordinater samt kordinatreferens. Mängdningsalternativen ger dig beslutsverktyg som är så viktig vid projektets slutfas.

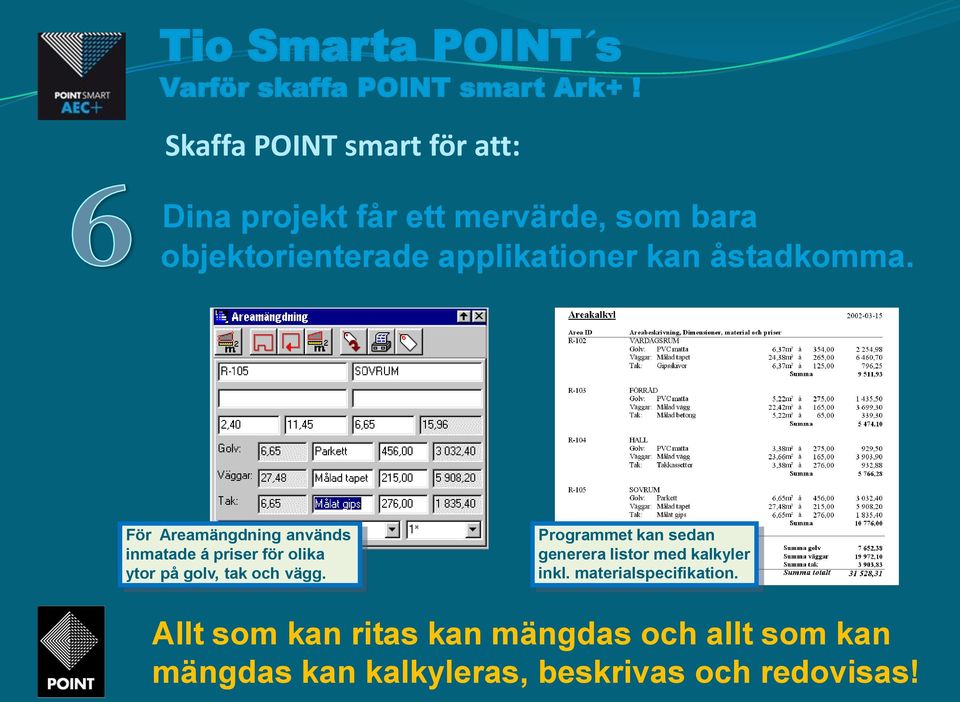

9 Dina projekt får ett mervärde, som bara objektorienterade applikationer kan åstadkomma. För Areamängdning används inmatade á priser för olika ytor på golv, tak och vägg. Programmet kan sedan generera listor med kalkyler inkl. materialspecifikation.. Allt som kan ritas kan mängdas och allt som kan mängdas kan kalkyleras, beskrivas och redovisas!

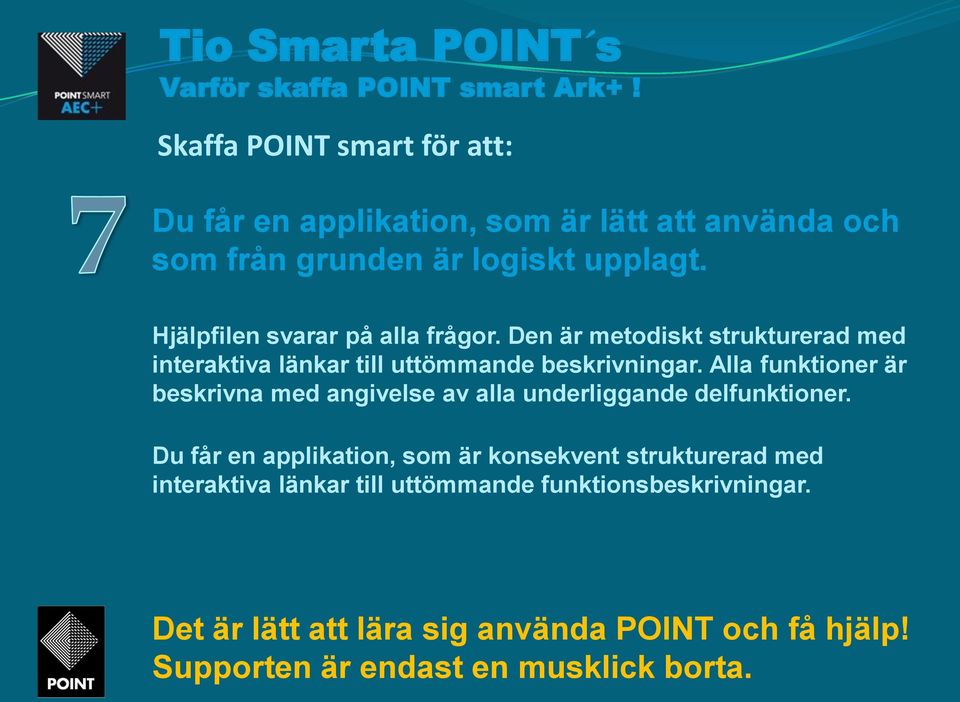

10 Du får en applikation, som är lätt att använda och som från grunden är logiskt upplagt. Hjälpfilen svarar på alla frågor. Den är metodiskt strukturerad med interaktiva länkar till uttömmande beskrivningar. Alla funktioner är beskrivna med angivelse av alla underliggande delfunktioner. Du får en applikation, som är konsekvent strukturerad med interaktiva länkar till uttömmande funktionsbeskrivningar. Det är lätt att lära sig använda POINT och få hjälp! Supporten är endast en musklick borta.

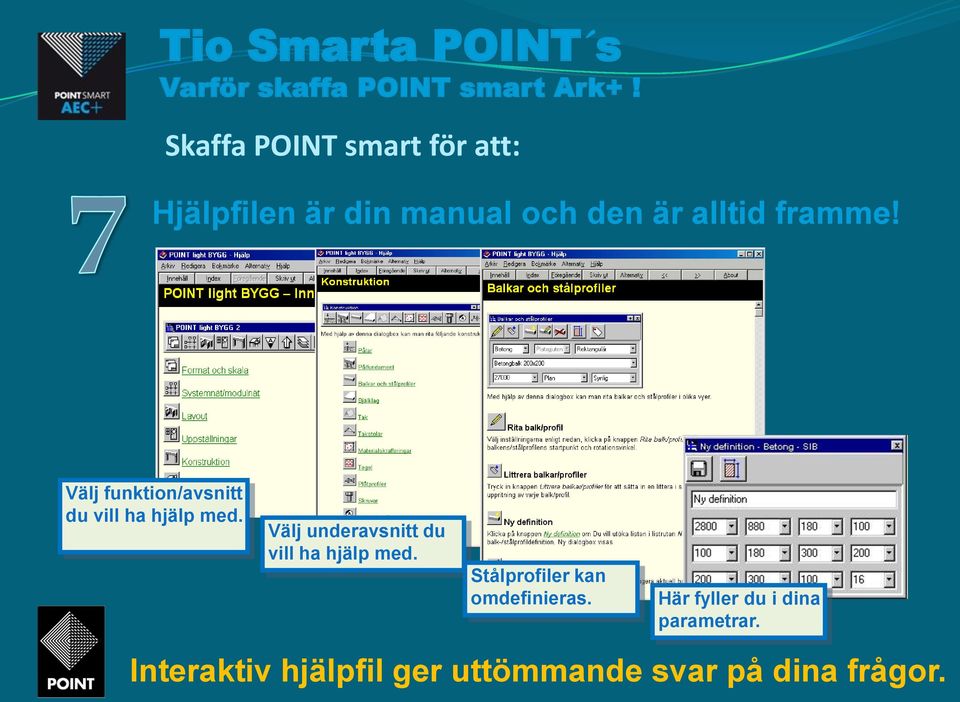

11 Hjälpfilen är din manual och den är alltid framme! Välj funktion/avsnitt du vill ha hjälp med. Välj underavsnitt du vill ha hjälp med. Stålprofiler kan omdefinieras. Här fyller du i dina parametrar. Interaktiv hjälpfil ger uttömmande svar på dina frågor.

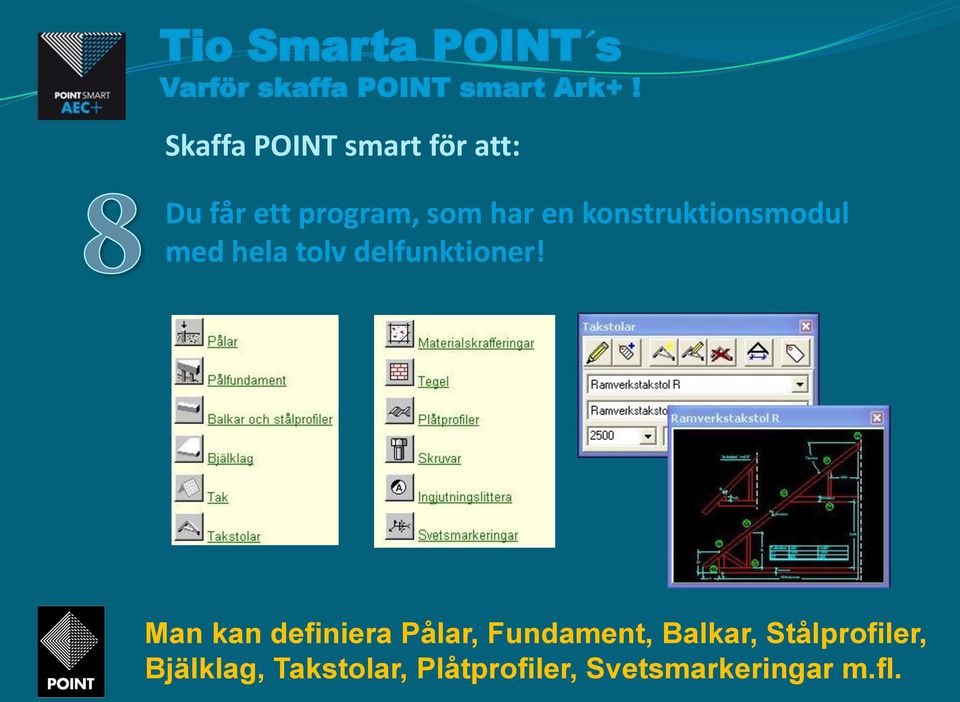

12 Du får ett program, som har en konstruktionsmodul med hela tolv delfunktioner! Man kan definiera Pålar, Fundament, Balkar, Stålprofiler, Bjälklag, Takstolar, Plåtprofiler, Svetsmarkeringar m.fl.

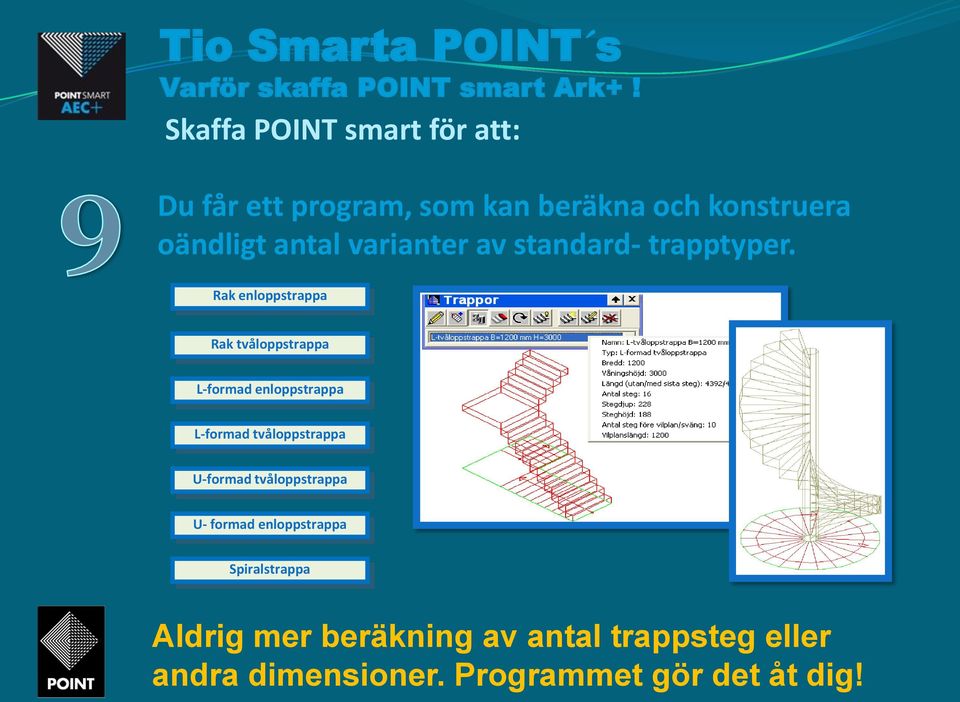

13 Du får ett program, som kan beräkna och konstruera oändligt antal varianter av standard- trapptyper. Rak enloppstrappa Rak tvåloppstrappa L-formad enloppstrappa L-formad tvåloppstrappa U-formad tvåloppstrappa U- formad enloppstrappa Spiralstrappa Aldrig mer beräkning av antal trappsteg eller andra dimensioner. Programmet gör det åt dig!

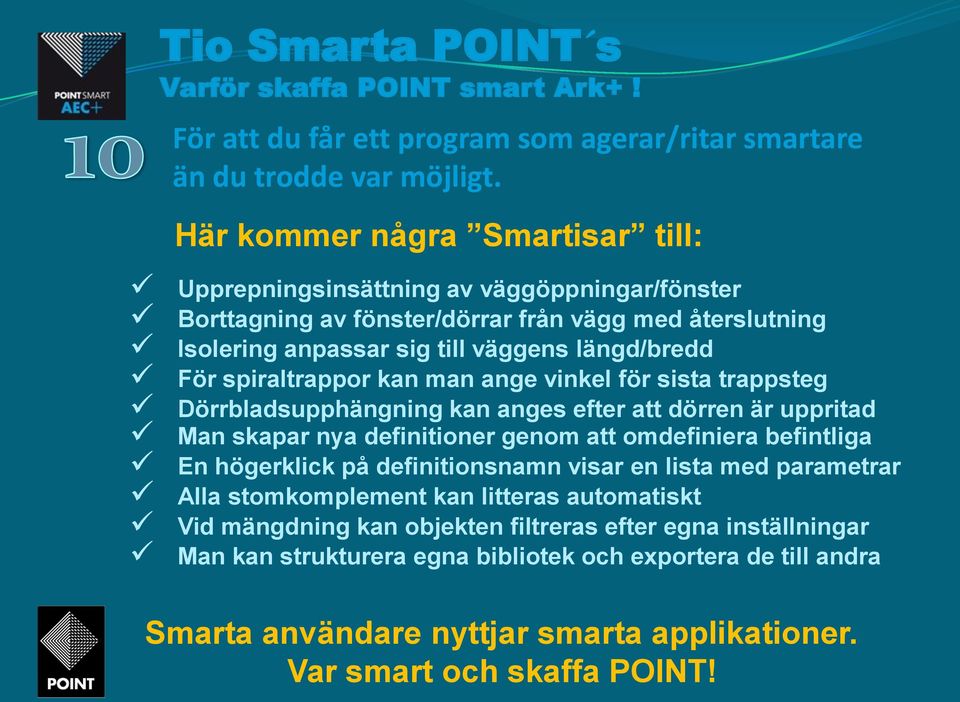

14 För att du får ett program som agerar/ritar smartare än du trodde var möjligt. Här kommer några Smartisar till: Upprepningsinsättning av väggöppningar/fönster Borttagning av fönster/dörrar från vägg med återslutning Isolering anpassar sig till väggens längd/bredd För spiraltrappor kan man ange vinkel för sista trappsteg Dörrbladsupphängning kan anges efter att dörren är uppritad Man skapar nya definitioner genom att omdefiniera befintliga En högerklick på definitionsnamn visar en lista med parametrar Alla stomkomplement kan litteras automatiskt Vid mängdning kan objekten filtreras efter egna inställningar Man kan strukturera egna bibliotek och exportera de till andra Smarta användare nyttjar smarta applikationer. Var smart och skaffa POINT!

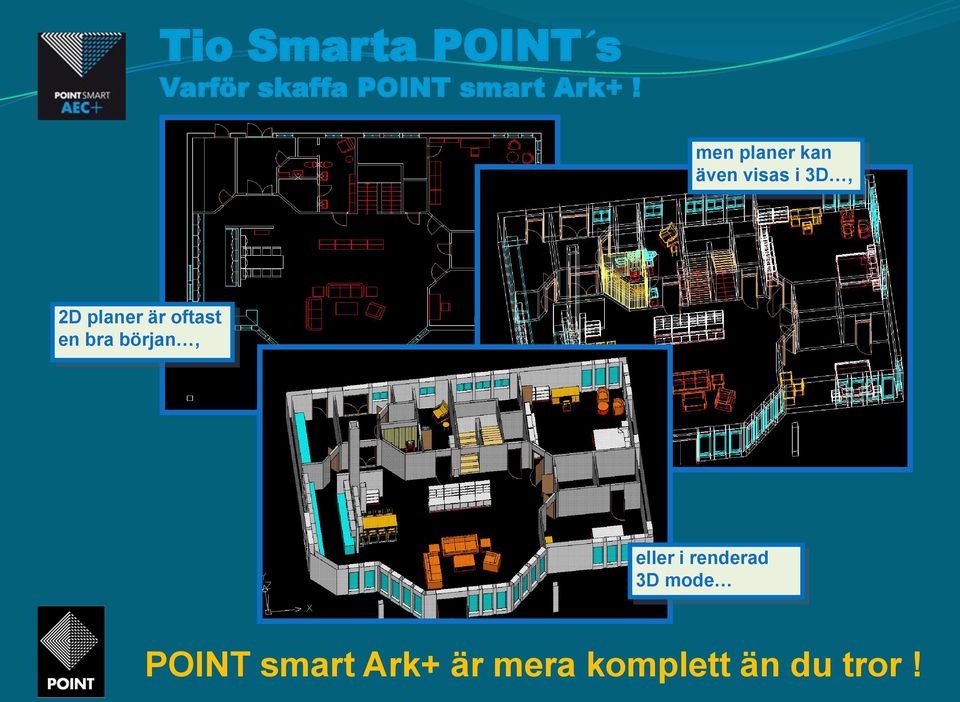

15 men planer kan även visas i 3D, 2D planer är oftast en bra början, eller i renderad 3D mode POINT smart Ark+ är mera komplett än du tror!

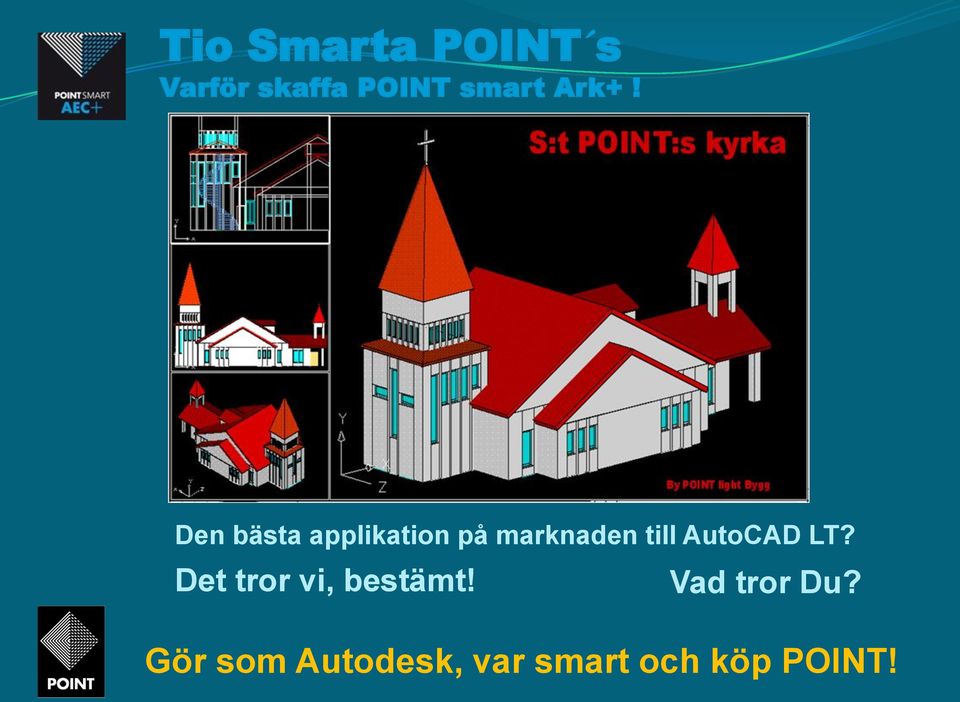

16 Den bästa applikation på marknaden till AutoCAD LT? Det tror vi, bestämt! Vad tror Du? Gör som Autodesk, var smart och köp POINT!
