1 KRAVSPECIFIKATION KRAVSPEC BILAGA 9 LSU (5) INNEHÅLLSFÖRTECKNING LSU 2014 AFF FÖR AUTOCAD CIVIL 3D 2014 OCH AUTOCAD BESKRIVNING AV INNEHÅLLET AFF KODER ENLIGT LSU INGÅENDE TOOL PALETTES Tool Palette AFF Ytor Tool Palette AFF Objekt...5

2 KRAVSPECIFIKATION KRAVSPEC BILAGA 9 LSU (5) LSU 2014 AFF FÖR AUTOCAD CIVIL 3D 2014 OCH AUTOCAD BESKRIVNING AV INNEHÅLLET. LSU 2014 AFF är funktioner och verktyg gjorda för att underlätta projektering av markskötselplaner och ritningsadministration. Innehållet finns för 64-bitars operativsystem: LSU 2014 AutoCAD Civil3D 64bit.exe för mark. Filen finns för hämtning på: - Styrande dokument - Dokumenthantering/CAD. Installationspaketet innehåller följande: En mallfil för modeller LSU AFF 2014 Modell.dwt. En mallfil för RDF 200-del LSU AFF 2014 RDF 200-del.dwt. En mallfil för RDF 400-del LSU AFF 2014 RDF 400-del.dwt. En Tool Palette med verktyg för att rita AFF-ytor. En Tool Palette med verktyg för att rita AFF-objekt såsom träd, parkeringar etc. I övrigt så innehåller installationspaketet program-filer, Styles-filer m.m. Programmet kommer att installeras i ditt programbibliotek med namnet LSU 2014 AFF LSU har idag krav på att markytor och markutrustning för skötselplaner skall redovisas och ritas med hjälp av de verktyg som levereras med detta innehåll. Se punkt 3.1 och 3.2 för beskrivning av hur dessa verktyg skall användas. Det är av stor vikt för LSU att markytor och markutrustning för skötselplaner redovisas enligt det sätt som beskrivs i detta dokument, då skötselplaner ligger till grund för upphandling gällande skötsel av Landstinget i Uppsala läns områden. Gällande information för ritningsadministration se bilaga 8 - manual för LSU 2014

3 KRAVSPECIFIKATION KRAVSPEC BILAGA 9 LSU (5) 2 AFF KODER ENLIGT LSU Aff-koder används som lagernamn gällande alla objekt som ingår i skötselplaner enligt LSU. I listan nedan beskrivs de AFF-koder som används av LSU. Alla koder som avser m² återfinns i palette för ytor (dessa skall redovisas som slutna polylines) på resp. lager enligt AFF-kod. Alla koder som avser st. återfinns i palette för objekt, utförda som block med innehållande attribut. Kod Utemiljö Enhet Kommentar T1.1 Övergripande kod Vegitationsytor T1.112 Bruksgräsmatta m² T1.114 Ängsmark m² T1.115 Armerad gräsyta m² T Park/prydnadsträd st. T Gatuträd st. T Träd, formklippta, fristående buskar st. Endast för buskar T Klippta häckar m² T Bruksbuskage m² T1.123 Rabattrosor m² T1.124 Klätterväxter lm. T1.125 Perenner m² T Sommarblommor m² T Blomlådor/urnor m² T1.13 Naturmark m² T1.2 Markbeläggning T1.211 Asfalterade ytor m² T1.212 Stenlagda ytor m² Sten & plattor T1.213 Betongplattor m² T1.22 Grusade ytor m² T1.224 Formbar sand m² T1.225 Strid sand m² Extra kod T1.3 Fast utrustning T1.32 Lekutrustning st. T1.34 Vattenbassänger m² T1.383 Papperskorgar/askkoppar st. T1.385 Cykelställ st. T1.X Övrigt T1.81 Miljöstation/sandficka st. Endast sandficka T1.91 Konstverk st.

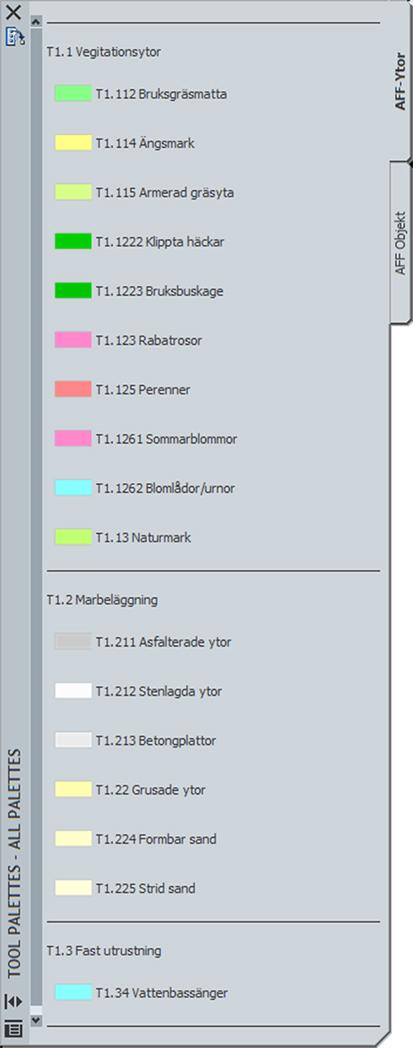

4 KRAVSPECIFIKATION KRAVSPEC BILAGA 9 LSU (5) 3 INGÅENDE TOOL PALETTES 3.1 Tool Palette AFF Ytor I paletten för AFF-Ytor så ingår de olika typer av markytor som LSU vill ha redovisade på sina planer för markskötsel. Dessa verktyg skall användas för resp. yta som redovisas. Alla verktyg för ytor ritar AutoCAD polylines, det du som användare måste se till är att alla ytor (polylines) är slutna vilket innebär att den sista sträckan på en yta avslutas med kommandot Close. Gällande ytor för byggnader och övriga mindre ytor som ej skall räknas med men ligger inom ytor för markskötsel så skall dessa ritas med slutna polylines och läggas på lager T1.XX.

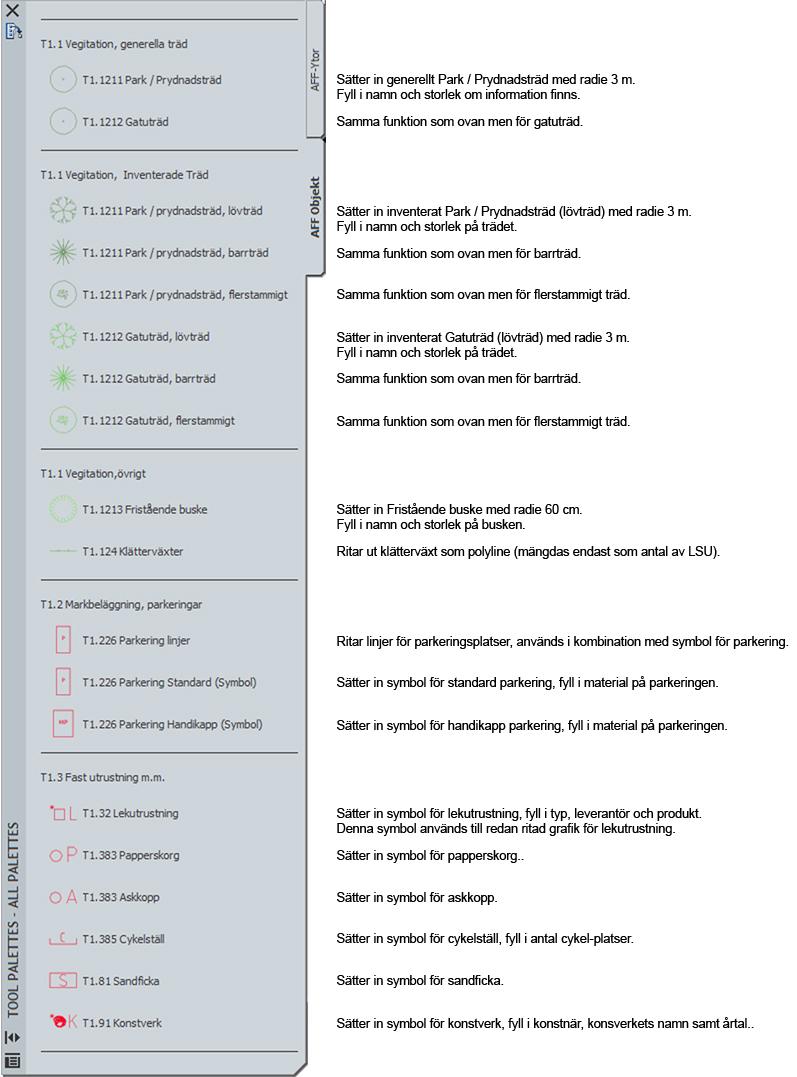

5 KRAVSPECIFIKATION KRAVSPEC BILAGA 9 LSU (5) 3.2 Tool Palette AFF Objekt I paletten för AFF Objekt så ingår de olika typer av markutrustning, träd etc. som LSU vill ha redovisade på sina planer för markskötsel. Dessa verktyg skall användas för respektive objekt som skall redovisas. Samtliga verktyg i denna palette (förutom Klätterväxter och Parkering Linjer ) sätter in block på lager enligt AFF-kod samt innehåller attribut som skall fyllas i om uppgifter finns från inventering eller på underlag från LSU.
