TKA CAD/BIM. Andrea Gajic
|
|
- Mattias Blomqvist
- för 5 år sedan
- Visningar:
Transkript
1 TKA CAD/BIM Andrea Gajic
2 Agenda Vilket mål jobbar vi mot inom Lokalförvaltningen? Hur ser ut resan mot målet? Hur mycket har vi uppnått? Vilka steg mot målet är gjorda? Hur tar vi nästa steg?
3 Det önskade målet All information är sökbara och lätta att nå Obrutet informationsflödet Uppföljning av fastighetens livscykel Optimering av kostnader för förvaltning Lätt tillgång till bra underlag Högre justeringsgrad och flexibilitet BIM i förvaltningen Enkel kollisionskontroll och tillämpning av modern teknik Automatisering av dokumenteringsprocessen vid ändringar Bättre samarbete mellan alla aktörer inom förvaltningen Samkoppling mellan olika system inom förvaltningen
4 Hur ser ut ändrings koncept? Utgångspunkten för förändringar Definitionen av målet CAD-kravspecifikation Befintliga arkiv system Våra system ger begränsat utbyte av information 2-3 steg för LF 1-2 steg för LF Ständig process för LF eller flera steg BIM-kravspecifikation Nya arkiv system som hanterar BIM-modeller System som pratar med varandra, sökbarhet, automatisering av olika processer inom förvaltningen
5 Hur mycket har vi uppnått? - kravspecifikation Tolk Före detta CADkravspecifikation CAD/BIMkravspecifikation BIMkravspecifikation Nuvarande Önskade
6 Hur mycket har vi uppnått? - arkivsystem Befintlig arkiv system (Conisio, Hyperdoc) Överförning av data sker nu (från Conisio till Meridian, från Hyperdoc till FM Access) Nya arkiv system som hanterar BIM-modeller (Meridian, FM Access) Arkiv system som stöds av applikationer och plugins t.ex. VR, AR, osv. Före detta Nuvarande Önskade
7 Hur mycket har vi uppnått? - verksamhetssystem Tolk Före detta Flera system som fungerar separat System som pratar med varandra Obegränsad informationsflödet mellan olika system och deras applikationer Nuvarande Önskade
8 Kravspecifikation då, nu och sedan DÅ CAD baserad projektering Leverans av RH: 2D+dok NU BIM baserad projektering Leverans av RH: 2D+3D CADkravspecifikation CADkravspecifikation BIMkravspecifikation BIMkravspecifikation SEDAN BIM baserad projektering Leverans av RH: 3D (enbart BIM-modell)
9 CAD/BIM-kravspecifikation: vad är ändrad sedan sist CADkravspecifikation - = Alla anvisningar, exempel och bilagor som var med i CADkravspecifikation CAD/BIMkravspecifikation (en kort och tydlig lista som gäller bara krav) CAD/BIM specifikation är rensad från alla anvisningar, exempel och bilagor. Syfte är att få en kortare (innan 32 sidor, nu 18 sidor), tydligare lista som innehåller bara krav på leverans av RH. Alla anvisningar, exempel och bilagor finns tillgängliga på TKAs webbsidan, eller deras bearbetad och utökad version. CADkravspecifikation + = Flera nya kapitel och bland dem kapitel som berättar om krav på BIMmodeller, modellens innehåll och detaljeringsnivå CAD/BIMkravspecifikation (med nya kapitel som förmedlar nya krav samt ny detaljering inom leverans) CAD/BIM specifikations innehåll är utökad med flera nya kapitel: BIM-modell, sida 10, 3.4 Konstverk inom relationshandlingar, sida 10, 3.9 Orienteringsfigur, norrpil och skallstock, sida 11, Lägenhet, sida 15. Kapitelindelning är också ändrat, bearbetad version av tidigare kapitel 1. Inledning ligger nu under Allmänt.
10 Nytt layout på TKAs webbsidan På TKAs webbsidan, under CAD/BIM mappen kommer att finnas fem grupper som innehåller kravspecifikation, alla mallar, anvisningar, exempel och ändringsmetodik för CAD/BIM kravspecifikation. Gruppering utfördes enligt funktion: Tekniskt krav: CAD/BIM-kravspecifikation Mall för RH dokument: Filförteckning Ritningsförteckning Relationshandlingars kvalitetsplan Egenkontroll relationshandlingar Mall för BIM projektering: Mapp struktur Mall till Revit (ny mall) Mallfil DWT DWG kontrollanten Brandskyddsritning dwt-mall Anvisningar, exempelsamling: Namnruta i layout, namnruta i modell (det var Bilaga 2 inom CAD-kravspec.) Orienteringsfigur, norrpil, skalstock (det var del av Bilaga 2 inom CAD-kravspec.) Ändring av handlingar (det var Bilaga 3 ino CAD-kravspec.) Leverans av relationshandlingar (det var Bilaga 4 inom CAD-kravspec.) Förtydligande av samtliga discipliner (nytt dokument som presenteras här, höger om grupper) Redovisningssätt Ändringsmetodik för CAD/BIMkravspecifikation: Ändrings-PM
11 Nya kapitel och nya krav inom kravspecifikation Vissa begrepp är ersatta med nya: BIM-modell 3.4 Konstverk inom relationshandlingar 3.15 Littrering av objekt, fastighet, byggnad, plan och rum Lägenhet 3.9 Orienteringsfigur, norrpil, skalstock CAD-kravspecifikation CAD-ansvarig hos beställare CAD-samordnare CAD-samordningsmötet CAD-ansvarig hos projektörerna CAD filer CAD-projektering Kvalitetsplan CAD-projektering Mallfil dwt CAD programmet CAD-modell/3D modell BIM-kravspecifikation Informationssamordnare BIM-samordnare BIM- samordningsmötet BIM-ansvarig hos projektörerna Ritningsdefinitionsfiler BIM-projektering Relationshandlingars kvalitetsplan Fördelad i 2 olika mall: Ritningsram, norrpil, namnruta, Namnruta till modellfil, insättningspunkt utvalda datorprogram för enskild BIM-projekterings process BIM-modell

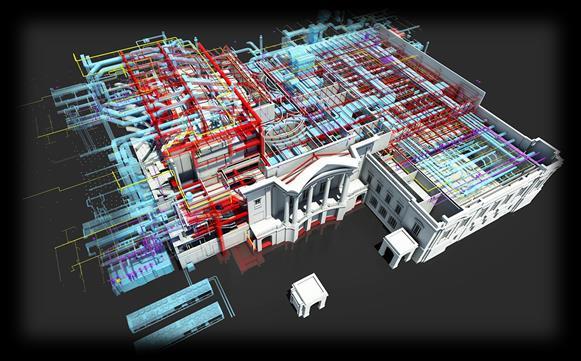

12 Verktyg för att lyckas med BIM inom Lokalförvaltningen - tillsammans TILLSAMMANS Kännetecknar HUR vi arbetar tillsammans. Med dem vi är till för, för göteborgarnas bästa. Tillsammans vill vi skapa något för göteborgaren. Med varandra inom förvaltningen. Vår samlade kompetens är stor och det gör oss starka. För att växla in den styrka det ger oss måste vi ta tillvara varandras kunnande och bjuda in varandra till samarbete. Med andra vi möter i vårt arbete: samarbetsparters, kollegor i staden med flera. Med respekt för människors lika värde. Likabehandlingsprincipen ska gälla oavsett vem vi jobbar med; varandra, våra samarbetspartners, göteborgarens bakgrund eller stadsdel.
13 Verktyg för att lyckas med BIM inom Lokalförvaltningen - tillsammans = = Det här är vi en gemensam bild Det här är vi också en gemensam bild Det här är vi en schema bild
14 KONTAKT: Specialistenhet Lokalförvaltningen, Göteborgs Stad Enhetschef: Ingemar Bogestad Informationssamordnare: Andrea Gajic Nicolas Radi Senaa Potros
