Geospatial Solutions Sweden AB Författare e-post Datum Version Sid Arne Stoor (6)

Transkript

1 Arne Stoor (6) Allmänt Geospatial Solutions Sweden AB svar till Topobase användarförenings dokument Specifikation över funktioner som bör ingå i Topobase200x ver Formulär och Begreppsmodell Formulär och begreppsmodell delas upp i tre olika datamodeller. I varje datamodell ingår behövliga objektklasser med formulär och domäner för att upprätthålla hög kvalité. Begreppsmodell anpassas efter Topobase användarförenings begreppsmodell. Datamodell Innehåll Beskrivning Oracle Schema Fastighet Bestämmelser Fastighet Gemensamhetsanläggning Plan Rättigheter Fastighets objekt som ingår i utbyte med Lantmäteriet. TOPO_NDRK Adress Byggnad Adress Anläggning Byggnad Kommunikation (Järnväg, Cykelväg) Topografiska objekt som ingår i ramavtalet mellan Sveriges Kommuner och Landsting och Lantmäteriet. TOPO_ABT Baskarta Administration Detaljplan Höjdinformation Hydrologi Kommunikation Mätning Markdetalj Markanvändning Markslag Område Översiktsplan Teknisk anläggning Vegetation Övriga kartografiska objekt TOPO_KARTA

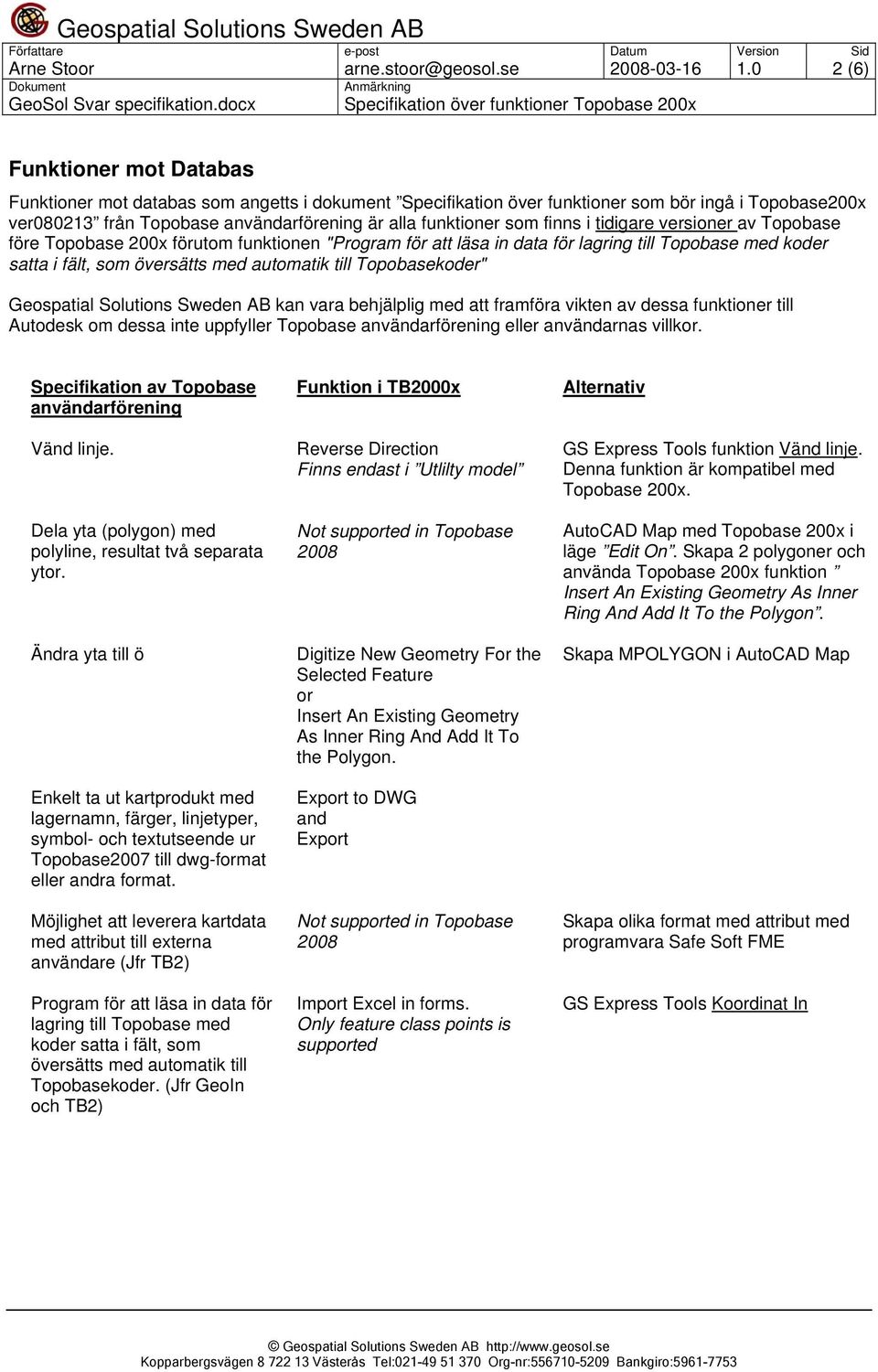

2 Arne Stoor (6) Funktioner mot Databas Funktioner mot databas som angetts i dokument Specifikation över funktioner som bör ingå i Topobase200x ver från Topobase användarförening är alla funktioner som finns i tidigare versioner av Topobase före Topobase 200x förutom funktionen "Program för att läsa in data för lagring till Topobase med koder satta i fält, som översätts med automatik till Topobasekoder" Geospatial Solutions Sweden AB kan vara behjälplig med att framföra vikten av dessa funktioner till Autodesk om dessa inte uppfyller Topobase användarförening eller användarnas villkor. Specifikation av Topobase användarförening Vänd linje. Dela yta (polygon) med polyline, resultat två separata ytor. Ändra yta till ö Enkelt ta ut kartprodukt med lagernamn, färger, linjetyper, symbol- och textutseende ur Topobase2007 till dwg-format eller andra format. Möjlighet att leverera kartdata med attribut till externa användare (Jfr TB2) Program för att läsa in data för lagring till Topobase med koder satta i fält, som översätts med automatik till Topobasekoder. (Jfr GeoIn och TB2) Funktion i TB2000x Reverse Direction Finns endast i Utlilty model Not supported in Topobase 2008 Digitize New Geometry For the Selected Feature or Insert An Existing Geometry As Inner Ring And Add It To the Polygon. Export to DWG and Export Not supported in Topobase 2008 Import Excel in forms. Only feature class points is supported Alternativ Vänd linje. Denna funktion är kompatibel med Topobase 200x. AutoCAD Map med Topobase 200x i läge Edit On. Skapa 2 polygoner och använda Topobase 200x funktion Insert An Existing Geometry As Inner Ring And Add It To the Polygon. Skapa MPOLYGON i AutoCAD Map Skapa olika format med attribut med programvara Safe Soft FME Koordinat In

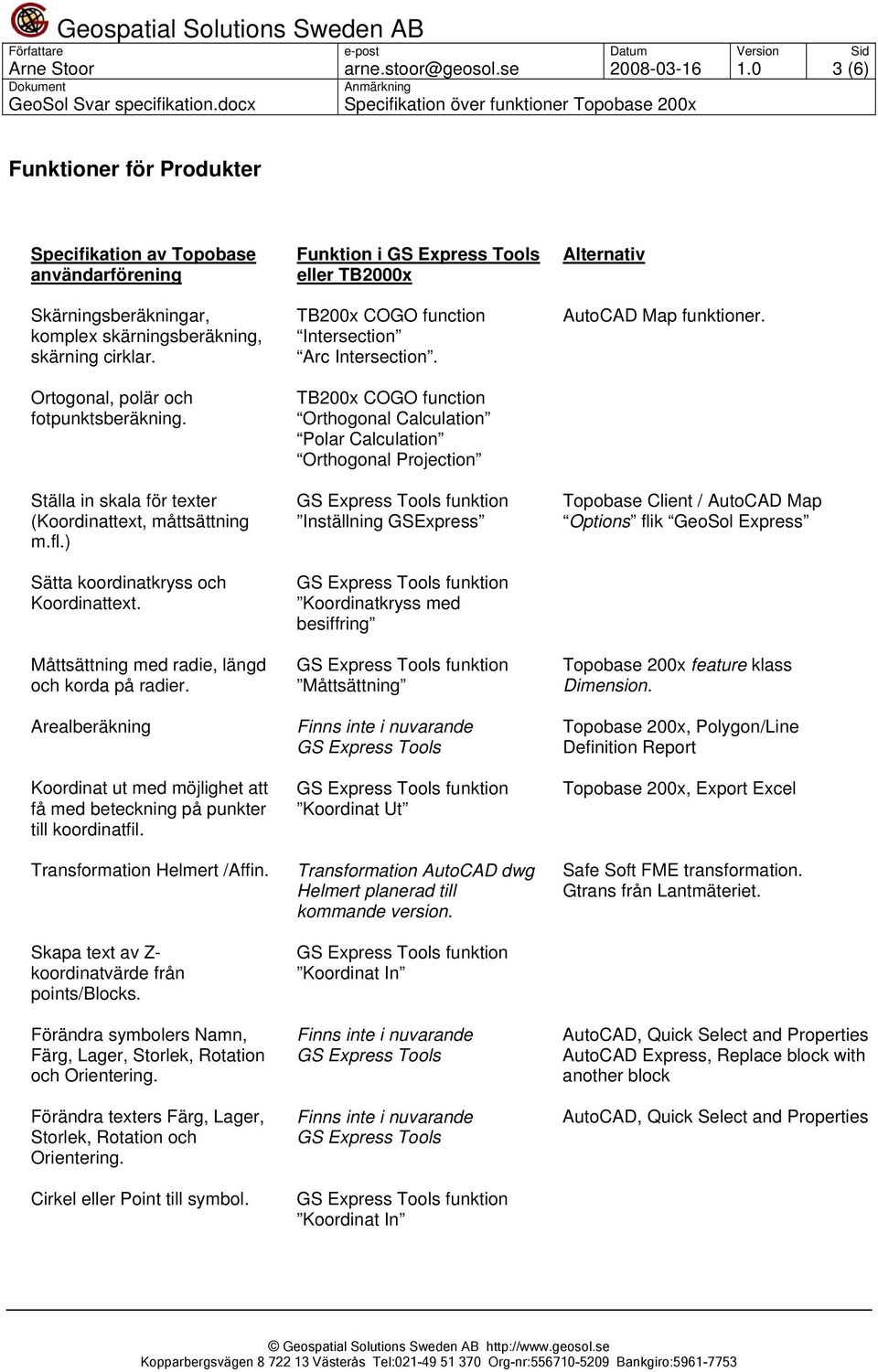

3 Arne Stoor (6) Funktioner för Produkter Specifikation av Topobase användarförening Skärningsberäkningar, komplex skärningsberäkning, skärning cirklar. Ortogonal, polär och fotpunktsberäkning. Ställa in skala för texter (Koordinattext, måttsättning m.fl.) Sätta koordinatkryss och Koordinattext. Måttsättning med radie, längd och korda på radier. Arealberäkning Koordinat ut med möjlighet att få med beteckning på punkter till koordinatfil. Transformation Helmert /Affin. Skapa text av Z- koordinatvärde från points/blocks. Förändra symbolers Namn, Färg, Lager, Storlek, Rotation och Orientering. Förändra texters Färg, Lager, Storlek, Rotation och Orientering. Cirkel eller Point till symbol. Funktion i eller TB2000x TB200x COGO function Intersection Arc Intersection. TB200x COGO function Orthogonal Calculation Polar Calculation Orthogonal Projection Inställning GSExpress Koordinatkryss med besiffring Måttsättning Koordinat Ut Transformation AutoCAD dwg Helmert planerad till kommande version. Koordinat In Koordinat In Alternativ AutoCAD Map funktioner. Topobase Client / AutoCAD Map Options flik GeoSol Express Topobase 200x feature klass Dimension. Topobase 200x, Polygon/Line Definition Report Topobase 200x, Export Excel Safe Soft FME transformation. Gtrans från Lantmäteriet. AutoCAD, Quick Select and Properties AutoCAD Express, Replace block with another block AutoCAD, Quick Select and Properties

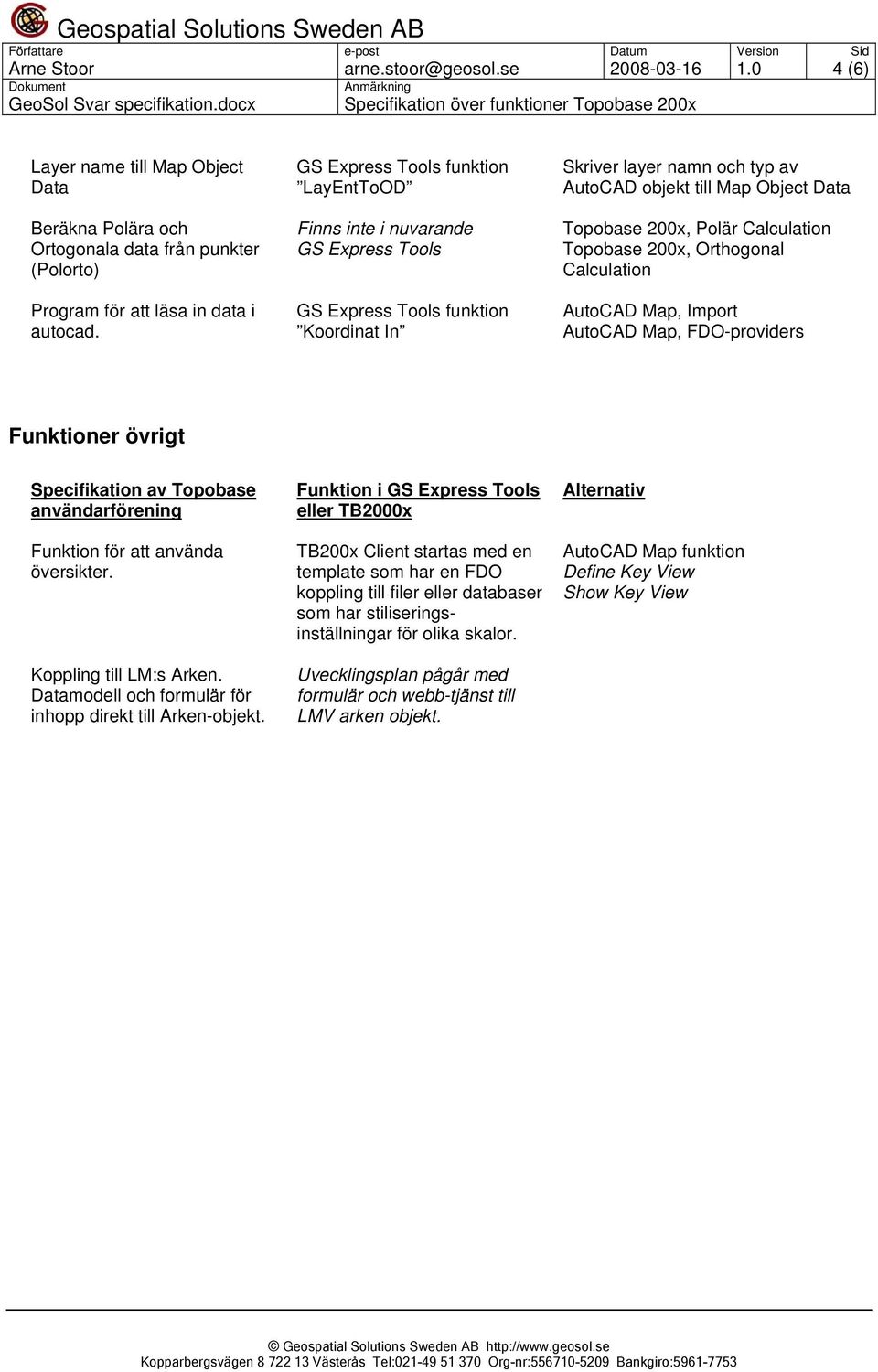

4 Arne Stoor (6) Layer name till Map Object Data Beräkna Polära och Ortogonala data från punkter (Polorto) Program för att läsa in data i autocad. LayEntToOD Koordinat In Skriver layer namn och typ av AutoCAD objekt till Map Object Data Topobase 200x, Polär Calculation Topobase 200x, Orthogonal Calculation AutoCAD Map, Import AutoCAD Map, FDO-providers Funktioner övrigt Specifikation av Topobase användarförening Funktion för att använda översikter. Koppling till LM:s Arken. Datamodell och formulär för inhopp direkt till Arken-objekt. Funktion i eller TB2000x TB200x Client startas med en template som har en FDO koppling till filer eller databaser som har stiliseringsinställningar för olika skalor. Uvecklingsplan pågår med formulär och webb-tjänst till LMV arken objekt. Alternativ AutoCAD Map funktion Define Key View Show Key View

5 Arne Stoor (6) Specifikationer GeoSol Express Tools GeoSol Express Tools är en uppsättning funktioner anpassade för svensk karthantering. Operativsystem: Windows XP, Windows Vista 32bit, Windows Vista 64bit AutoCAD versioner: AutoCAD 2008, AutoCAD Civil 3D 2008, AutoCAD Map 3D 2008, Topobase Client 2008 Microsoft Excel: Office 2000, Office 2003, Office 2007 Licens: En licenskod per kund, valfritt antal installationer Funktioner i GS Express Tools Inställningar för GS Express Tools. Koordinatkryss med besiffring Måttsättning Koordinat Ut Koordinat In Kopiera linjesegment Beskrivning Inställningar av sökväg till program och skala generell, skala text och skala symbol Skapar koordinatkryss och koordinatkryss text på valfritt område med inställd skala Måttsättning längd, radie och korda. Koordinat Ut till PXY, Excel eller teckenseparerad fil. Koordinat In från PXY, Excel eller teckenseparerad fil. Kopiera valfritt segment på polygon linje till ett fristående objekt. Ingen inställningsfil. Inställning kan även utföras med AutoCAD Options 4 fördefinierade kryss symboler. Kryss och besiffring görs i samma funktion. Koordinat text även med N (northing) och E (easting) Måttsättning kan utföras på AutoCAD objekttyper Line, Arc, Polygon, 2D Polygon, 3D Polygon, Mline och MPolygon. Antal decimaler på mått och radie görs i funktion. Koordinat Ut till Excel startar automatiskt Excel. Löpnummer punktnamn kan sättas sist eller först. Visar valda punkter med symbol och text på punktnamn. Z-värde som punktnamn. Koordinat Ut kan utföras på AutoCAD objekttyper Symbol, Attribut, Text, Point, Line, Arc, Polygon, 2D Polygon, 3D Polygon, Mline och MPolygon. Visar valda punkter med symbol och text på punktnamn. Z-värde som punktnamn. Inställning av punktnamns placering. Kompatibel med Topobase 200x.

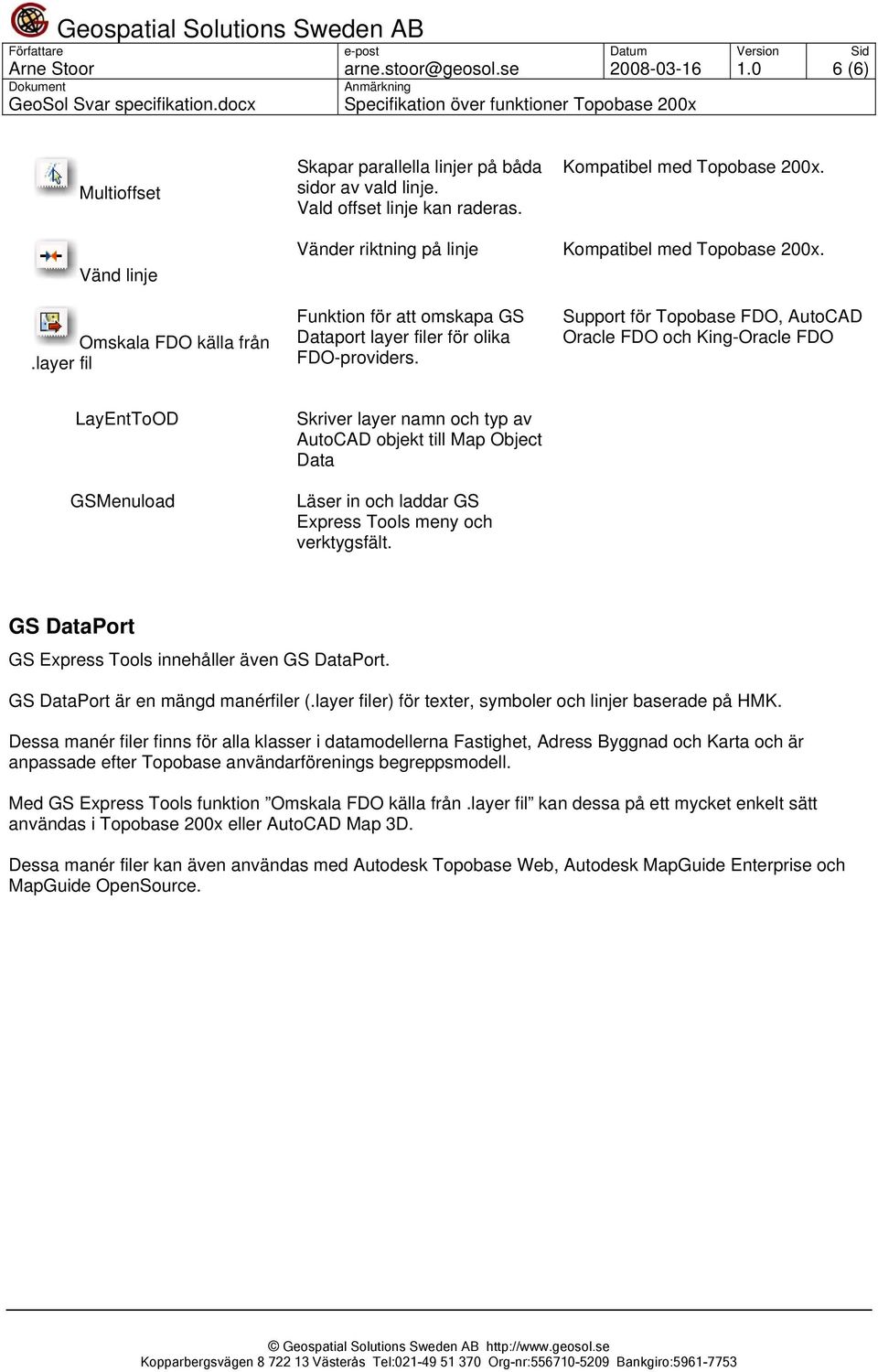

6 Arne Stoor (6) Multioffset Skapar parallella linjer på båda sidor av vald linje. Vald offset linje kan raderas. Kompatibel med Topobase 200x. Vänd linje Vänder riktning på linje Kompatibel med Topobase 200x. Omskala FDO källa från.layer fil Funktion för att omskapa GS Dataport layer filer för olika FDO-providers. Support för Topobase FDO, AutoCAD Oracle FDO och King-Oracle FDO LayEntToOD GSMenuload Skriver layer namn och typ av AutoCAD objekt till Map Object Data Läser in och laddar GS Express Tools meny och verktygsfält. GS DataPort innehåller även GS DataPort. GS DataPort är en mängd manérfiler (.layer filer) för texter, symboler och linjer baserade på HMK. Dessa manér filer finns för alla klasser i datamodellerna Fastighet, Adress Byggnad och Karta och är anpassade efter Topobase användarförenings begreppsmodell. Med Omskala FDO källa från.layer fil kan dessa på ett mycket enkelt sätt användas i Topobase 200x eller AutoCAD Map 3D. Dessa manér filer kan även användas med Autodesk Topobase Web, Autodesk MapGuide Enterprise och MapGuide OpenSource.
