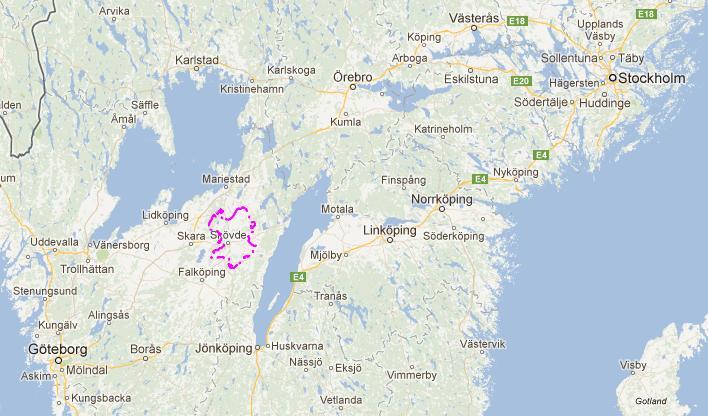

1 Skövde Tåg: 1 tim från Gbg - 2 tim från Sthlm

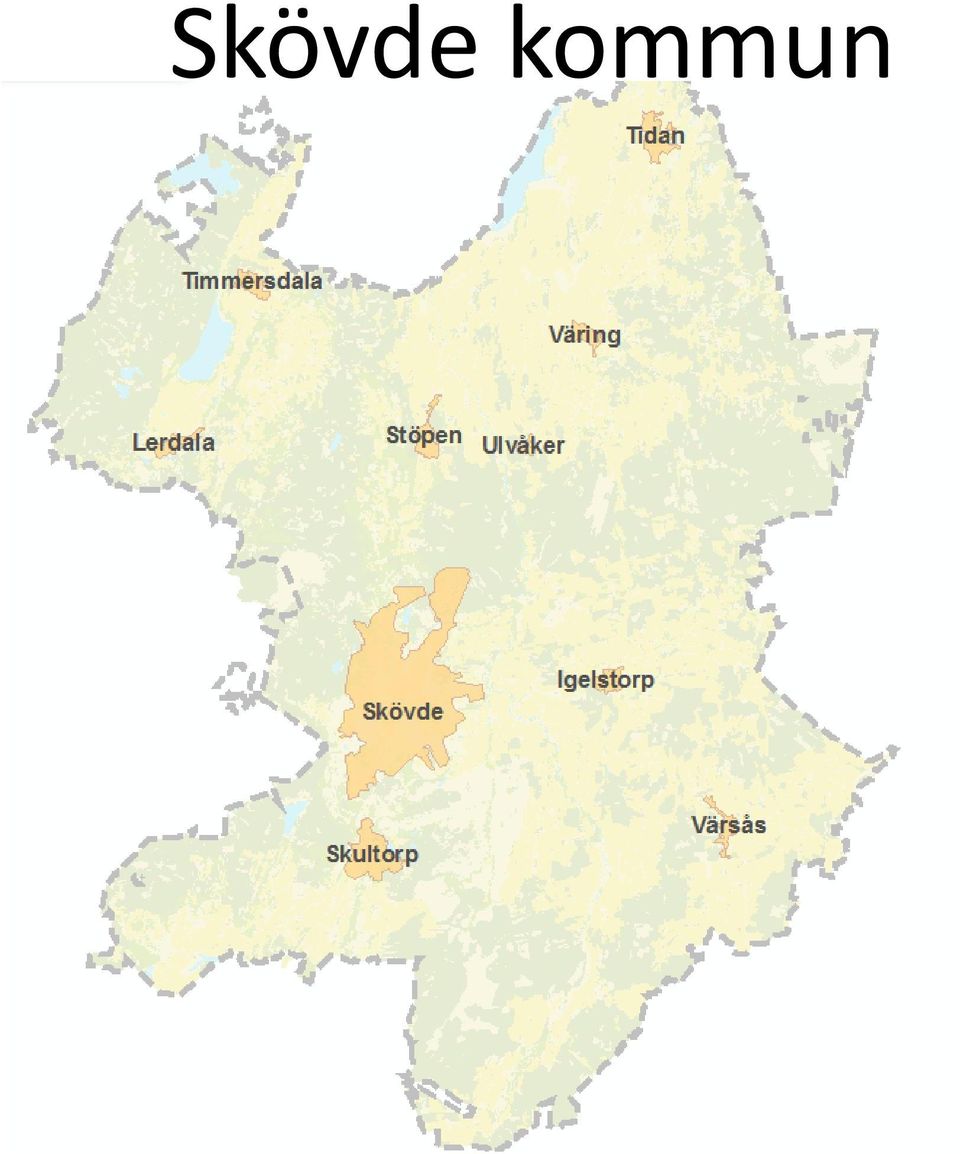

2 Skövde kommun

3 Skövde Fakta Ca invånare i Skövde kommun Plan, Bygg o Lantmäteri ca 33 pers (Plan 6, K&M 7, Bygglov 9, Adm 6) KLM Kommunal lantmäteri myndighet (4+Pblf-c) IT- enhet: Windows7, 32-bitars, Oracle 10.2 Kartstöd: AutoCAD2011/Topobase2011/ Novapoint KartWebb, Mapguide2012 intern och extern

4 Planprojektet Laga kraft, vad händer sen? Bild från Boverket

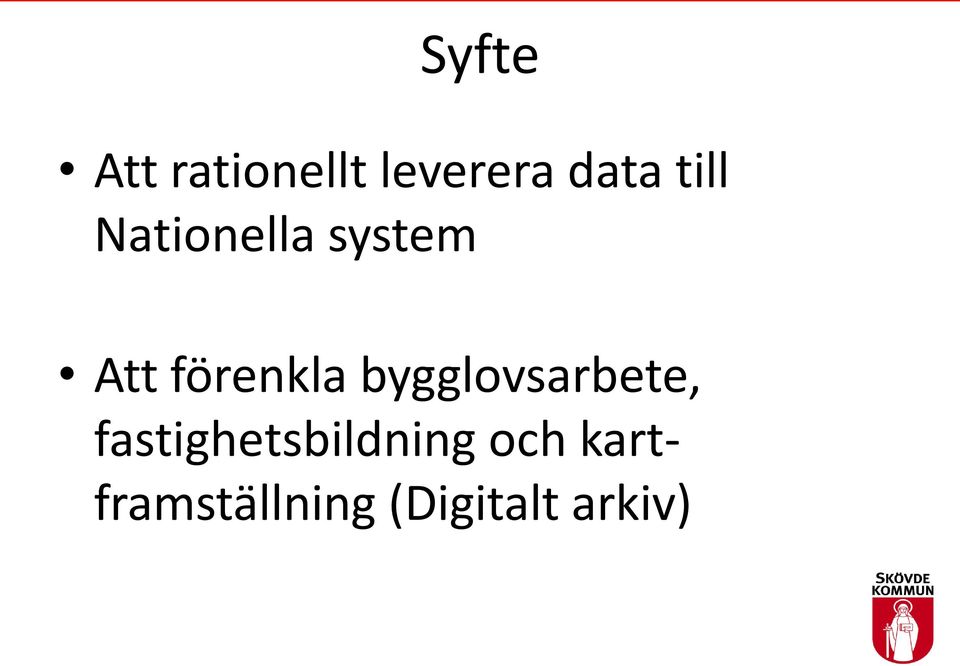

5 Syfte Att rationellt leverera data till Nationella system Att förenkla bygglovsarbete, fastighetsbildning och kartframställning (Digitalt arkiv)

6 Mål 1. Att uppdatera webbkartans planmosaik via databas 2. Att leverera plangränser till Nationella system 3. Att kvalitetsförbättra äldre planinnehåll (vektoriserade rasterbilder)

7 Bakgrund Problem/Hinder Kvalitets problem till NDRK (shape) Uppdatering, många personer inblandade Ritningsstädning, Gis-anpassning Ej 64-bitars windows (omöjliggör effektiv städning i NovaPoint) Hur kvalitetshöjer vi äldre planer (shapefiler), hur ska vi lagra dessa?

8 Projektgrupp PBLF Birgitta Jansson, GIS-samordare, uppdatering planinforamtion webbkartor Inger Holm, Fysisk planerare, Gis-anpassning Linda Axelsson, Teknisk lantmätare, lagring Topobase Lars Börjesson, Kart & Mät chef, kvalitet äldre planer Madeleine Larsson, Förrättningslantm, planregister och digital registerkarta

9 Förutsättningar Skövde har 722 planer Planmosaik,shape filer Original i Riksarkivet Registrering i Planregistret LM

10 Planmosaik

11 Planmosaikens ursprung Digitalt producerade planer (ajour löpande) ca 370 st (DP ) Analoga planer - konstruerade efter fastighetsgräns i våra småtätorter ca 100 st Analoga planer vektoriserade från rasterbilder ca 250 st

12 Plangräns yta.shp Begränsning yta Plan o symbol linjer Text punkter Användning yta

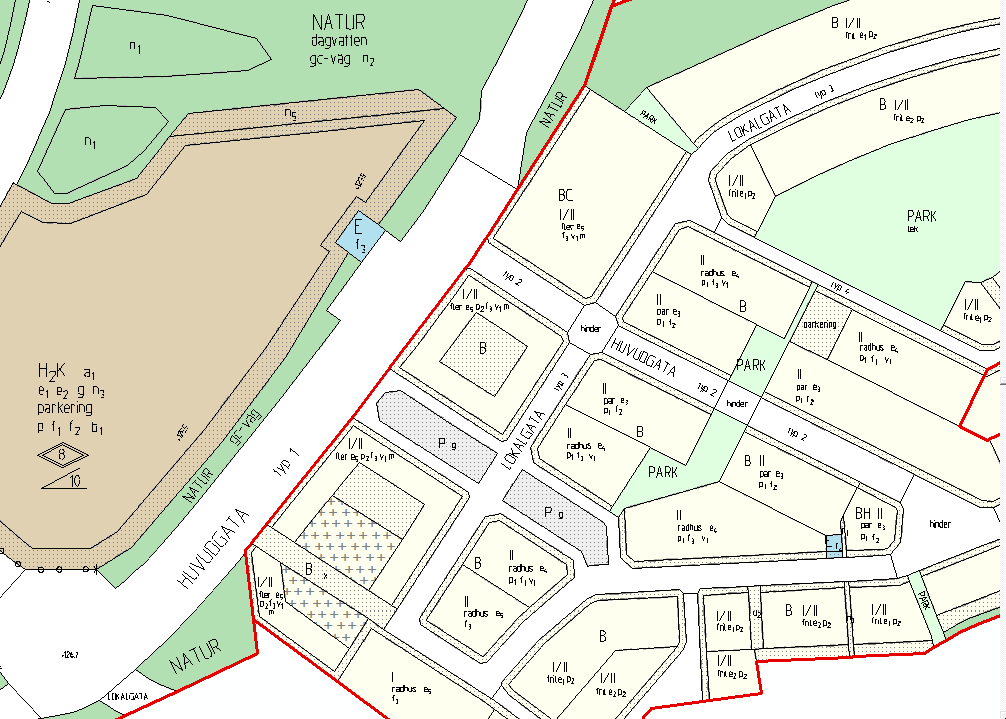

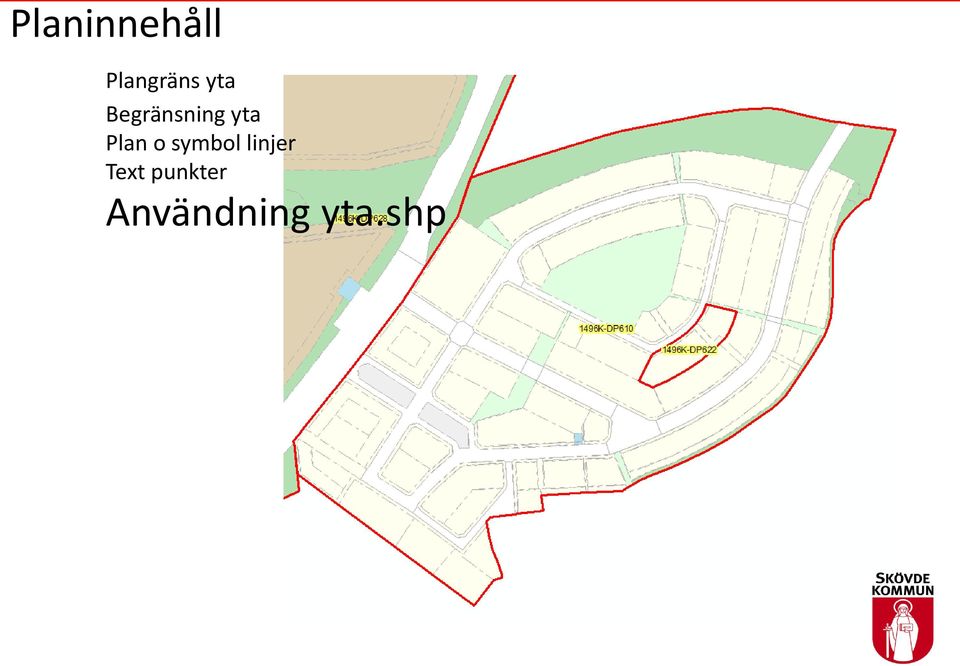

13 Planinnehåll Plangräns yta Begränsning yta Plan o symbol linjer Text punkter Användning yta.shp

14 Planinnehåll Plangräns yta Begränsning yta Plan o symbol linjer Text punkter Användning yta

15 Planinnehåll Plangräns yta Begränsning yta Plan o symbol linjer Text punkter Användning yta

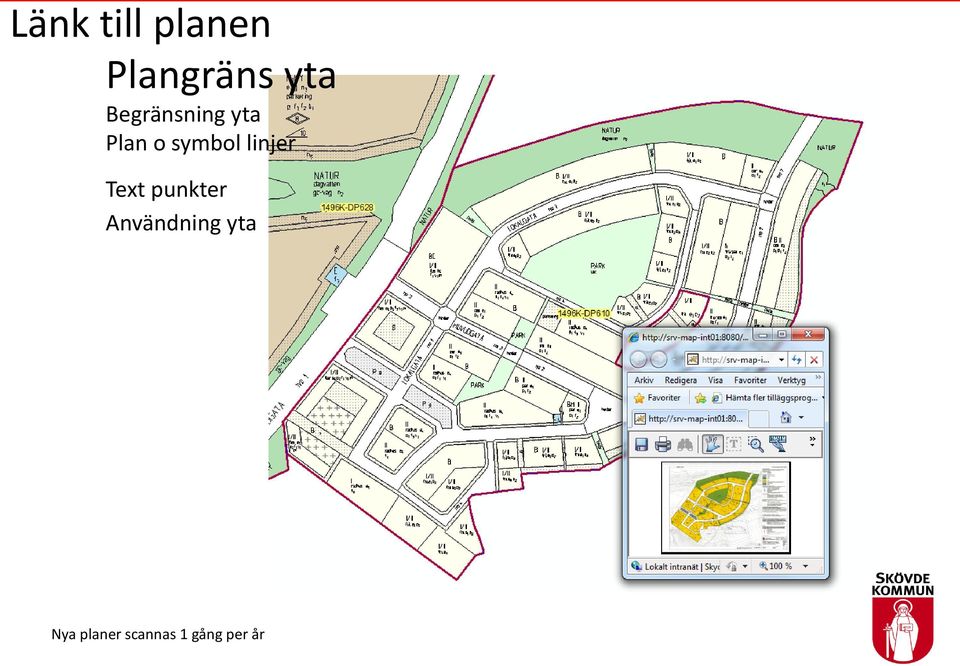

16 Länk till planen Plangräns yta Begränsning yta Plan o symbol linjer Text punkter Användning yta Nya planer scannas 1 gång per år

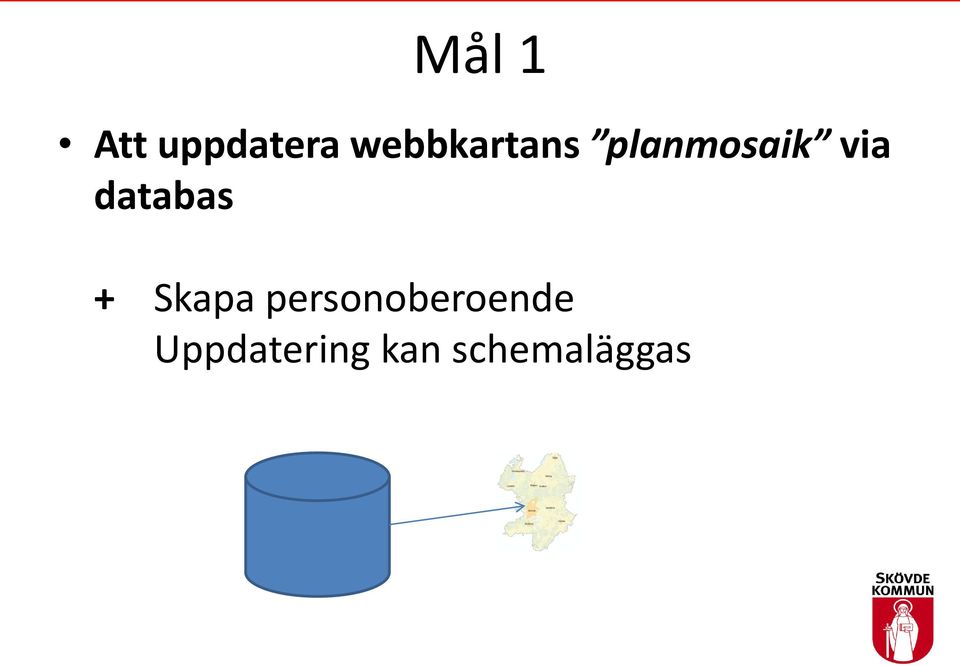

17 Mål 1 Att uppdatera webbkartans planmosaik via databas + Skapa personoberoende Uppdatering kan schemaläggas

18 Metod testdator NovaPoint bitars windows lagring av plan i Quadri/Oracel skapat Novapointanvändare i Oracle testlagring av planer test planer kopplat till webbkarta skapa rutiner och arbetsflöden för ajourhållningen

19 Planinnehåll från Oracle lagrat via Novapoint 18.10

20 Rutiner

21 Så här gör vi idag (fil) Lagakraftvunnen plan bereds på planenheten, idag sköter Planenheten(en handläggare) GISanpassning Rapporterar till KLM som registrerar i Planregistret NDRK samt Plan-best.dwg och leverans till LM M-stad löpande. GIS-uppdaterar shape-filer och laddar till webb

22 Simbanediagram idag

23 Så här gör vi imorgon (databas)? Planenheten-Lagakraft Planer och kan använda Novapointfunktion städning på 64-bitars windows. GÖR Export 1 ProjektID + Quadri-db Rapporterar till KLM för planregister och lagring GÖR Quadri till Oracel. KLM rapport till K&M som uppdat TB och kopplar centriod till Planpunkten. Leverans till LM /NDRK månadsvis export (ÄDP)

24 Eller så här i morgon

25 Varför plangränsen i Topobase? Plangränsen tillhör registerkartan Svårt att få plangränser att bli exakta små korta linjer, överskjutande ytor, glapp osv. LM får lägga ajourhållning på varje leverans Lättare att få topologi i TB än shape, ÄDP måste ligga över tidigare plan? Hur gör vi detta i TB?

26 Problem med att få exakta linjer vid ajourhållning i shape-filer

27 Metod Lagrat planområdesgräns Skapat centroid Kopplat FIR/plan info till centroiden Yta av centroid/linje Utökat datamodellen med URLlänk tabeller ÄDP-problemet?

28 ÄDP=Ändring av detaljplan Ligger över detaljplan Skapas när fastighetsplan eller tomtindelning upphävs ÄDP behöver läsas tillsammans med underliggande plan på webben

29 Exempel: Topobase ÄDP

30 DP resp ÄDP i Topobase centriod (bärare av planbeteckning mm) DP ÄDP

31 DP resp ÄDP i Topobase centriod (bärare av info) Export Shape

32 DP resp ÄDP i Topobase centriod (bärare av info) 5 st ÄDP Manuell hantering leverans av pkt Export Shape

33 WEBBKARTAN:Val av Detaljplan som berörs av viss del av ÄDP

34 WEBBKARTAN: Val av Detaljplan som berörs av viss del av ÄDP

35 Ändring eller tillägg till Detaljplan Dp 647

36 Mål 3 Att kvalitetsförbättra äldre planinnehåll (vektoriserade rasterbilder) + förbättra bygglovhandläggningen enhetlig redovisning av innehållet

37 Analog plan (gällande del) scannad och georefererad

38 Resultat vektoriserad ytor

39 Tolkning, fastighetsbildat efter planen?

40 Analys av kvalitetsarbete För Skövde och Skultorps del rör det sig om kanske 250 detaljplaner. Volymmässigt kan detta skattas till ca 200 arbetsdagar, ca arbetstimmar. Mycket av arbetet är tolkning av hur planförfattaren tänkt sig och hur fastighetsbildning har tolkat planen. Detta gör det svårt att dels lägga ut arbetet på konsult, samtidigt är volymen så stor att det är svårt att genomföra arbetet i ett samlat grepp. Arbetet skulle då ske i kopior av shapefiler som sedan byts ut vilket gör det svårt att arbeta på flera ställen samtidigt och att kontinuerligt uppdatera intranätet.

41 Plan efter tolkning - test Skultorp

42 Sammanfattning Novapoint testdator lagring och tester fortsätter Rättning av planer export till Quadri Kvalitetsarbete Plangränsleverans klar OK ÄDP-problem, datamodellen? fortsatt dialog med LM Tidplan höst/vinter Utvärdering oktober 2013

43 Plan, Bygg o Lantmäteriförvaltningen Birgitta Jansson GIS-samordnare birgitta.jansson@skovde.se

44

45 skovde.se

46 skovde.se/kartor

47 MapGuide2012 Karta i WGS84 Bakgrunder från externa källor Skövdes data SW99 13:30: Byggnader, Adressplatser, Fastighetsgränser Gränspunkter Gatunamn (NVDB) Markslag (för utskrivbar bakgrund)

48 Detaljplaner och Översiktsplan

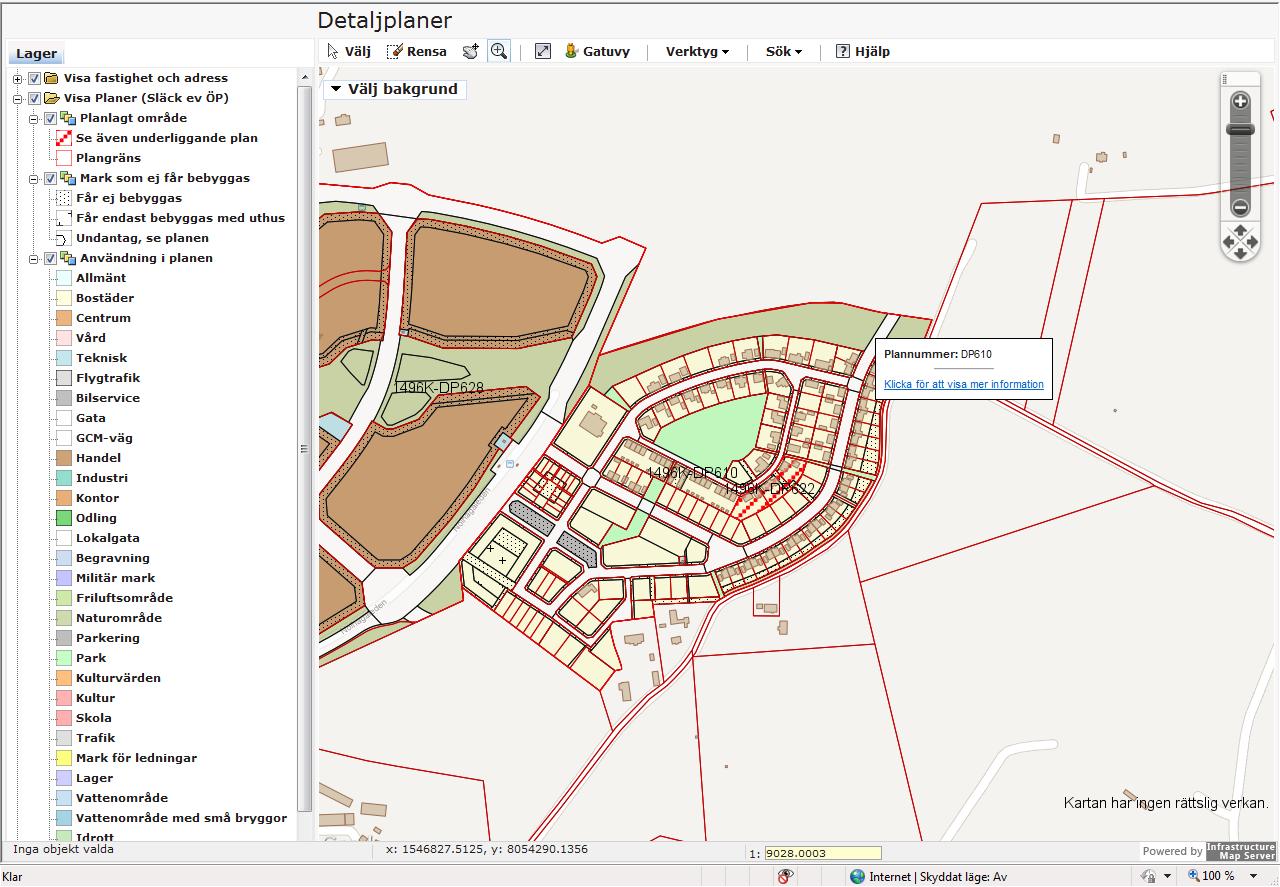

49 Detaljplaner

50 Länk till plandokument

51 Kartsidan

52 Mobile Viewer Valbart att ha Google Street eller Gooogle Hybrid mfl som bakgrund

53 Mål med den externa kartan? Kartan fungerar som gemensamt diskussionsunderlag när vi får frågor om bygglov, planer att den ska vara aktuell uppdatering (hur ska vi förenkla IT-vardagen) direkt från förv. att kartan/mobil finns där besökaren letar. Ex skolor på skolsidan. att kartan ska fungera som situationsplan för tex enkelt bygglov, tillstånd värmepump
