1 Produkt: GEOSECMA for ArcGIS Modul: Partner Skapad för Version: 10.1 Uppdaterad: Kopplingen mellan GEOSECMA och EDP Denna dokumentation beskriver hur man konfigurerar samt använder kopplingen mellan GEOSECMA for ArcGIS (benämns GEOSECMA i resterande text) och EDPs system MiljöReda, ByggReda, Future, WinVAs och WinSam (benämnds EDP i resterande text). För installation av kopplingen hänvisas till installationsdokumentationen. Innehåll Konfiguration av GEOSECMA Server Manager... 2 Information/verktyg i GEOSECMA panelen... 2 Inställningar i GEOSECMA Server Manager... 2 Överför selektering... 2 Användarmanual... 3 Information från EDP i informationsfönstret... 3 Kopiera till urklipp... 4 Verktygen i GEOSECMA Panelen... 5 Textsättning... 5 Symbologi... 6 Jämför med fastighetsägare... 7 Beräkna vattenförbrukning... 8 Överför selektering... 9 Skicka selektering från GEOSECMA web till EDPs system... 9 Hämta in en selektering från EDP s system till GEOSECMA web Kopplingen mellan GEOSECMA och EDP består av följande delar: 1. Åtkomst av informationen från EDP när man tar information på en fastighet i GEOSECMA web eller desktop. 2. Kopiera special som kopierar information om fastighetens lagfaren ägare samt adress till EDP 3. Analysverkygen textsättning, symbologi, jämför med fastighetsägare samt Beräkna vattenförbrukning i webben.

2 4. Överför selektering som tillåter att man selekterar en eller flera fastigheter i GEOSECMA web och för över dessa fastigheter till EDP och tvärtom. Konfiguration av GEOSECMA Server Manager För installation av kopplingen mellan GEOSECMA och EDP hänvisar vi till installationsanvisningen för GEOSECMA som finns i mappen Doc i installationskatalogen. Den enda konfigurationen som tas upp i det här dokumentet är den konfiguration som görs av GEOSECMA administratören i GEOSECMA Server Manager. Information/verktyg i GEOSECMA panelen Inställningar i GEOSECMA Server Manager För att få information från EDP i webben i informationslayouten så krävs det att geosecma administatören har skapat en informationslayout för registerenheten som innehåller någon av EDPs system och att användaren har rättigheter till denna informationslayout. För att kunna använda analysverktygen så krävs det dels att användaren har rättigheter till partner databasen samt att geosecma administratören har lagt till partner databasen som tillgänglig i webbapplikationen. Steg 1. Skapa/redigera informationslayout i Moduler/Fastighet/Informationslayout och ge användarna som ska kunna läsa information om partner åtkomst till informationslayouten. Steg 2. Kontrollera under Moduler/ partnerapplikation /säkerhet att användaren har tillgång till modulen. Steg 3. Gå till Webbplatser/konfigurerbar webbapplikation/ namnet på webapplikationen och ställ in följande: Moduler / fliken Tillgängliga moduler bocka för Fastighet och valfria EDP moduler (om man önskar få tillgång till analysverktygen i geosecma panelen) Verktyg / fliken fastighetsdatabaser Lägg till tillgänglig fastighetsdatabas till webbapplikationen Verktyg / fliken Partnerdatabas Lägg till EDP modul till webbapplikationen Anpassa beteende Bocka för Information för de lager som ska ha Informationslayouten tillgänglig, exempelvis för lagret Fastigheter och samfälligheter (fastighetsytor från GSD Fastighetskartan). Överför selektering Överför selektering mellan EDP och GEOSECMA använder sig av en webbtjänst som heter GFA webbtjänst Partnerdatautbyte. URL en till denna webbtjänst behöver konfigureras för varje webbapplikation som ska använda sig av överför selektering. Denna konfiguration görs under Webbplatser/Konfigurerbar webbapplikation/ namnet på webbapplikationen/verktyg - fliken Partner datautbyte

3 Redigera inställningar för Partner datautbyte. Länken finns i er installationsdokumentation under sektionen GFA Webbtjänst Partnerdatautbyte Exempel URL: server /PartnerDataExchangeService.svc Användarmanual Information från EDP i informationsfönstret Använd knappen i GEOSECMAs verktygsfält för att ta information på en fastighet. Alternativt använd en sökrutin för att söka ut en fastighet och från resultat panelen välj knappen. I informationslayouten finns rubriker som anger vilket av EDP s program man önskar få information från. Vilka rubriker som finns tillgängliga beror på vilka av EDP s program ni har tillgång till samt vilka system som er geosecma administratör har gett er tillåtelse att se information från.

4 Kopiera till urklipp Kopiera till urklipp skapar ett urklipp som innehåller fastighetens lagfarna ägare, den lagfarna ägarens adress, fastighetsbeteckning samt fastighetsnyckel och koordinater till fastigheten. Det går att använda kopiera till urklipp för en fastighet åt gången eller för flera fastigheter. För en kopiera till urklipp för en fastighet åt gången så används Informationspanelen för fastighet. Längst upp under menyn Fastighet i informationslayouten finns en länk Kopiera till urklipp. Se bild ovan. För att kopiera till urklipp för flera fastigheter åt gången så används verktyget sök ägare (fastighetsägarförteckning), detta verktyg hittas under menyn Fastighet i GEOSECMA panelen. Selektera de aktuella fastigheterna och kör Sök ägare (fastighetsägarförteckning) rutinen för de selekterade fastigheterna. I resultatspanelen finns Kopiera till urklipp funktionen längst ner.

5 Verktygen i GEOSECMA Panelen I GEOSECMA panelen i webbapplikationen finns ett antal verktyg tillgängliga. Vissa EDP system har fler verktyg än andra. Gemensamt för alla är Textsättning samt Symbologi. De som rör VA och liknande har även verktyg för Jämför med fastighetsägare samt Beräkna vattenförbrukning. Textsättning Med denna rutin hämtas information från EDP och presenteras i kartan som text. Steg 1. Selektera de fastigheter för vilka önskas skriva ut text från EDP i kartan. Steg 2. Dialogen Textsättning Öppna verktyget Textsättning. Verktyget finns i GEOSECMA panelen.

6 Under Objekttyp välj Installation. Under Attribut välj det Attribut ni önskar skriva ut i kartan samt ange färg, teckensnitt samt storlek på texten. Tryck Verkställ. Symbologi Denna rutin hämtar information från EDP och presenterar informationen i kartan med symbol och färg beroende på attributvärde. Steg 1. Selektera de fastigheter för vilka önskas göra symbologi för i kartan. Steg 2. Dialogen Symbologi Öppna verktyget Symbologi. Verktyget finns i GEOSECMA panelen.

7 Under Objekttyp välj Installation. Under Attribut välj det attribut ni önskar symbolsätta och välj Operator. Under Symbologi ange attribut ni önskar symbolsätta och ange symbol, färg och storlek. Tryck på Verkställ. Jämför med fastighetsägare Denna rutin hämtar personinformation från EDP och jämför med lagfaren ägare. Steg 1. Selektera de fastigheter för vilka önskas jämföra kundens namn med lagfaren ägare. Steg 2. Dialogen Jämför med fastighetsägare Öppna verktyget Jämför med fastighetsägare. Verktyget finns i GEOSECMA panelen.

8 Under Objekttyp välj Installation. Under attribut, välj det attribut som innehåller den personinformation ni önskar jämföra med lagfaren ägare. Ändra symbologi om så önskar. Tryck sedan på Verkställ. Steg 3. Resultatet Resultatet visas i Resultatpanelen. Resultatet delas upp i Ej överenstämmande ägare/debitering och Match 50% ägare/debitering. Resultatet kan sedan skrivas ut till excel om så önskas. Beräkna vattenförbrukning Detta verktyg beräknar ackumulerad vattenförbrukning i ett utvalt område. Verktyget finns tillgängligt för WinVAs, WinSAm samt Future. Steg 1. Selektera de fastigheter för vilka önskas beräkna ackumulerad vattenförbrukning. Steg 2. Dialogen Beräkna vattenförbrukning Öppna verktyget Beräkna vattenförbrukning. Verktyget finns i GEOSECMA panelen.

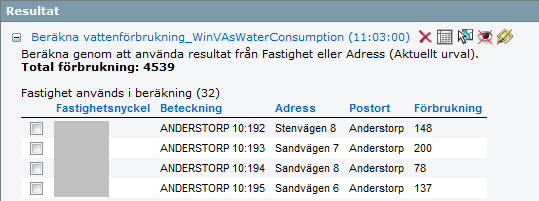

9 Under Objekttyp välj Installation. Under attribut, välj det attribut som innehåller förbrukningsattributet ni önskar summera. Tryck sedan på beräkna. Steg 3. Resultatet Resultatet visas i resultatpanelen. Överst anges Total Förbrukning och därunder listas de Fastigheter som använts i beräkningen och förbrukningen för vardera fastighet. Överför selektering Skicka selektering från GEOSECMA web till EDPs system Steg 1. Skapa en selektering. Öppna selekteringsverktyget och använd verktygen i dialogen för att selektera en eller flera fastigheter som önskas överföras till EDP s system. Steg 2. Urvalskorgen

10 Öppna urvalskorgen genom att trycka på knappen i GEOSECMAs verktygsfält. Tryck därefter på knappen Exportera korg till partnerprogram I dialogen Exportera till partnerprogram välj Partner program under menyn partner samt välj typ av selektering; adress eller Fastighet och tryck sedan på Exportera. Vilka partner program som finns tillgängliga beror på vilka program som konfigurerats för överför selektering. Instruktioner för hur man hämtar in selekteringen till EDPs system tillhandahålls av EDP. Hämta in en selektering från EDP s system till GEOSECMA web Öppna urvalskorgen genom att trycka på knappen Urvalskorg i GEOSECMAs verktygsfält. Tryck på knappen Importera

11 Tryck på texten Partner längst ner i dialogen för att öppna Partner import dialogen. Under Partner välj vilken av EDPs program ni önskar överföra en selektering från Under Selektering välj den aktuella selekteringen Under Typ av selektering välj Fastighet eller Adress Under Lager ange vilket lager ni vill selektera objekt från. Vanligast är lagret Tyngdpunkter eller Fastigheter och Samfälligheter (fastighetsytorna från Fastighetskartan). Om det finns fastighetsnycklar i EDPs system så används dessa för matchning. Om det inte finns fastighetsnycklar så används fastighetsbeteckningen. För att matcha fastighetsbeteckningar krävs det att det valda lagret har ett fält med fastighetsbeteckning. (Detta är inte alltid fallet med Fastigheter

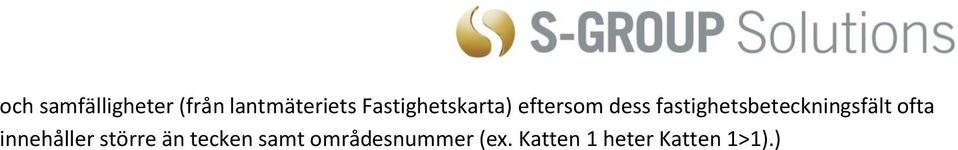

12 och samfälligheter (från lantmäteriets Fastighetskarta) eftersom dess fastighetsbeteckningsfält ofta innehåller större än tecken samt områdesnummer (ex. Katten 1 heter Katten 1>1).)
