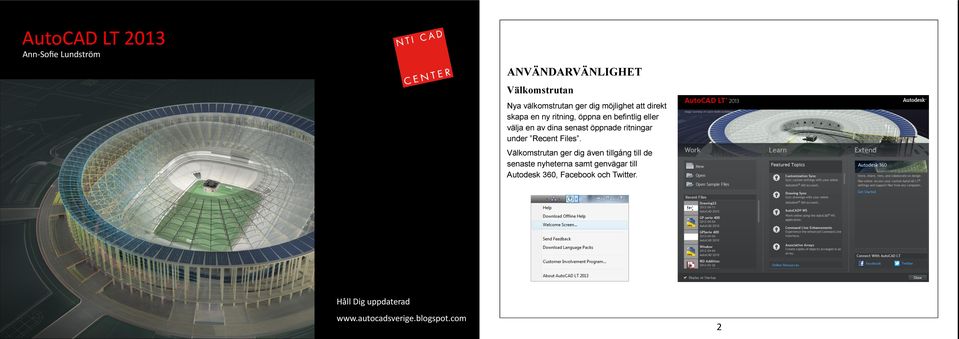

1 AutoCAD LT 2013 Ann-Sofie Lundström ANVÄNDARVÄNLIGHET Välkomstrutan Nya välkomstrutan ger dig möjlighet att direkt skapa en ny ritning, öppna en befintlig eller välja en av dina senast öppnade ritningar under Recent Files. Välkomstrutan ger dig även tillgång till de senaste nyheterna samt genvägar till Autodesk 360, Facebook och Twitter. Håll Dig uppdaterad 2

2 Förbättrat hjälpavsnitt Hjälpavsnittet i AutoCAD har blivit uppdaterat för att ge dig en snabbare och effektivare hjälp. Ribbon flikar I 2013 hittar du den nya fliken, Layout, där alla dina layoutverktyg är samlade på ett och samma ställe. Kommandoraden Kommandoraden har fått en modernare visning. Ladda ner hjälpavsnittet för tillgång då du inte är uppkopplad mot internet. Alla rader med historik kommer att visas transparent för att sedan tonas ut helt. Du kan välja att visa upp till 50 rader med historik. För inställningar av antal rader, färg, transparens m.m. klicka på Customize. 3 4

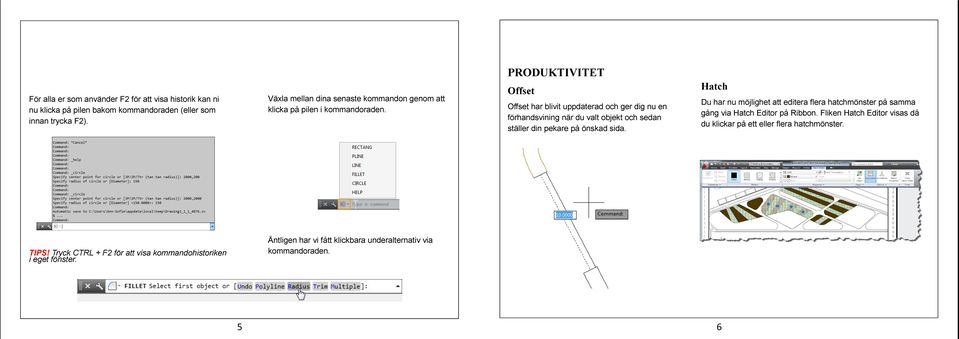

3 För alla er som använder F2 för att visa historik kan ni nu klicka på pilen bakom kommandoraden (eller som innan trycka F2). Växla mellan dina senaste kommandon genom att klicka på pilen i kommandoraden. PRODUKTIVITET Offset Offset har blivit uppdaterad och ger dig nu en förhandsvining när du valt objekt och sedan ställer din pekare på önskad sida. Hatch Du har nu möjlighet att editera flera hatchmönster på samma gång via Hatch Editor på Ribbon. Fliken Hatch Editor visas då du klickar på ett eller flera hatchmönster. TIPS! Tryck CTRL + F2 för att visa kommandohistoriken i eget fönster. Äntligen har vi fått klickbara underalternativ via kommandoraden. 5 6

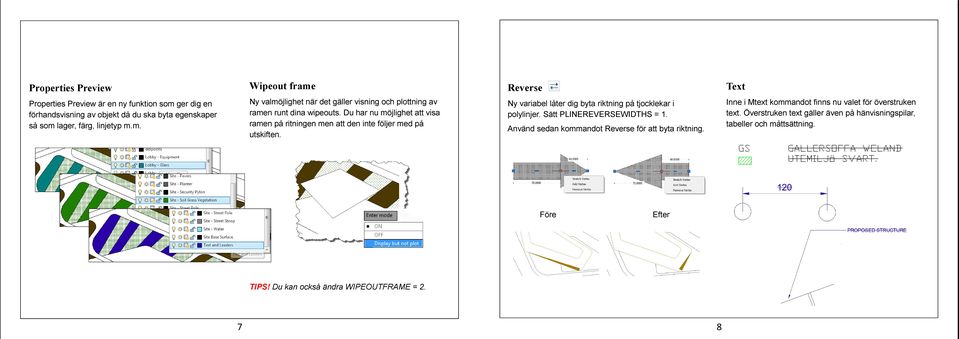

4 Properties Preview Wipeout frame Reverse Text Properties Preview är en ny funktion som ger dig en förhandsvisning av objekt då du ska byta egenskaper så som lager, färg, linjetyp m.m. Ny valmöjlighet när det gäller visning och plottning av ramen runt dina wipeouts. Du har nu möjlighet att visa ramen på ritningen men att den inte följer med på utskiften. Ny variabel låter dig byta riktning på tjocklekar i polylinjer. Sätt PLINEREVERSEWIDTHS = 1. Använd sedan kommandot Reverse för att byta riktning. Inne i Mtext kommandot finns nu valet för överstruken text. Överstruken text gäller även på hänvisningspilar, tabeller och måttsättning. Före Efter TIPS! Du kan också ändra WIPEOUTFRAME =

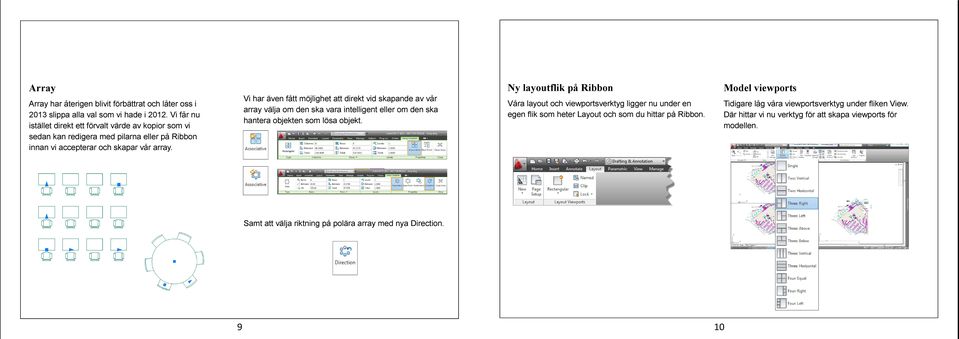

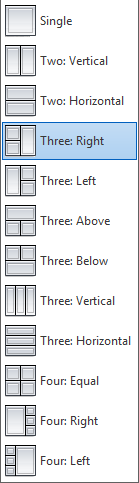

5 Array Array har återigen blivit förbättrat och låter oss i 2013 slippa alla val som vi hade i Vi får nu istället direkt ett förvalt värde av kopior som vi sedan kan redigera med pilarna eller på Ribbon innan vi accepterar och skapar vår array. Vi har även fått möjlighet att direkt vid skapande av vår array välja om den ska vara intelligent eller om den ska hantera objekten som lösa objekt. Ny layoutflik på Ribbon Våra layout och viewportsverktyg ligger nu under en egen flik som heter Layout och som du hittar på Ribbon. Model viewports Tidigare låg våra viewportsverktyg under fliken View. Där hittar vi nu verktyg för att skapa viewports för modellen. Samt att välja riktning på polära array med nya Direction. 9 10

6 Mac produkter AutoCAD & AutoCAD LT för Mac Nytt för i år är att AutoCAD LT finns för Mac. Som subscription-kund har du också möjlighet att välja plattform. Du kan exemplevis använda AutoCAD LT för Windows på jobbet och AutoCAD LT för Mac hemma i samma licens. (Tack Autodesk!) System och format Nytt DWG-format Inne i Mtext kommandot finns nu valet för överstruken text. Överstruken text gäller även på hänvisningspilar, tabeller och måttsättning. Windows Vista supporteras inte Nytt för 2013 är att Windows Vista inte längre supporteras. Systemkrav AutoCAD LT Windows För 32-bitars AutoCAD LT 2013 Microsoft Windows 7 Enterprise,, Professional eller Home (SP3 eller senare) med Intel Pentium 4 eller AMD Athlon dual-core processor, 3,0 GHz eller bättre med SSE2-teknologi eller Microsoft Windows XP Professional eller Home (SP3 eller senare) med Intel Pentium 4 eller AMD Athlon dual-core processor, 1,6 GHz eller bättre med SSE2- teknologi 1 GB RAM 1,4 GB ledigt diskutrymme för installation 1024 x 768 VGA-skärm med True Color Internet Explorer 7.0 eller senare Installera från nedladdning eller DVD För 64-bitars AutoCAD LT 2013 Windows 7 Enterprise,, Professional eller Home, alternativt Microsoft Windows XP Professional (SP2 eller senare) AMD Athlon 64 med SSE2-teknologi, alternativt AMD Opteron processor med SSE2-teknologi, eller Intel Xeon med Intel EM64T-stöd & SSE2-teknologi, eller Intel Pentium 4 med Intel EM64T-stöd och SSE2-teknologi 2 GB RAM 4 GB ledigt diskutrymme för installation 1024 x 768 VGA-skärm med True Color Internet Explorer 7.0 eller senare Installera från nedladdning eller DVD AutoCAD LT Mac MacPro 4,1 eller senare; MacBook Pro 5,1 eller senare (MacBook Pro 6,1 eller senare rekommenderas); imac 8,1 eller senare (imac 11,1 eller senare rekommenderas); MacMini 3,1 eller senare (Mac mini 4,1 eller senare rekommenderas); MacBook Air 2,1 eller senare, eller MacBook 5,1 eller senare (MacBook 7,1 eller senare rekommenderas) Mac OS X v10.7 eller senare, alternativt Mac OS X v bitars Intel processor 3 GB RAM (4 GB rekommenderas) 2,5 GB ledigt diskutrymme för installation (3 GB rekommenderas) Samtliga grafikkort som stöds av hårdvaran 1280 x 800 skärm med True Color (1600 x med True Color rekommenderas) Apple Mouse, Magic Mouse, Magic Trackpad, MacBook Pro trackpad, eller Microsoft-kompatibel mus. Installera från nedladdning eller DVD OBS! Min rekommendation är minst 8 GB i RAM 11 12

7 AutoCAD Windows För 32-bitars AutoCAD 2013 Microsoft Windows 7 Enterprise,, Professional eller Home eller Microsoft Windows XP Professional eller Home (SP3 eller senare) För Windows 7: Intel Pentium 4 eller AMD Athlon dual-core processor, 3,0 GHz eller högre med SSE2-teknologi För Windows XP: Intel Pentium 4 eller AMD Athlon dual-core processor, 1,6 GHz eller bättre med SSE2-teknologi 2 GB RAM (4 GB rekommenderas) 6 GB ledigt diskutrymme för installation x 768 skärm med True Color (1600 x med True Color rekommenderas) Microsoft Internet Explorer 7.0 webbläsare eller senare Installera från nedladdning eller DVD För 64-bitars AutoCAD LT 2013 Microsoft Windows 7 Enterprise,, Professional eller Home eller Microsoft Windows XP Professional (SP2 eller senare) AMD Athlon 64 med SSE2-teknologi alternativt AMD Opteron processor med SSE2- teknologi, eller Intel Xeon processor med Intel EM64T-stöd och SSE2-teknologi, eller Intel Pentium 4 med Intel EM64T-stöd och SSE2-teknologi 2 GB RAM (4 GB rekommenderas) 6 GB ledigt diskutrymme för installation x 768 skärm med True Color (1600 x med True Color rekommenderas) Internet Explorer 7.0 eller senare Installera från nedladdning eller DVD OBS! Min rekommendation är minst 8 GB i RAM AutoCAD Mac Apple Mac OS X v eller senare med 64-bitars Intel processor Apple Mac Pro 4,1 eller senare; MacBook Pro 5,1 eller senare (MacBook Pro 6,1 eller senare rekommenderas); imac 8,1 eller senare (imac 11,1 eller senare rekommenderas); Mac mini 3,1 eller senare (Mac mini 4,1 eller senare rekommenderas); MacBook Air 2,1 eller senare; MacBook 5,1 eller senare (MacBook 7,1 eller senare rekommenderas) 3 GB RAM-minne (4 GB rekommenderas) 2,5 GB ledigt diskutrymme för nedladdning och installation (3 GB rekommenderas) Samtliga grafikkort som stöds av hårdvaran 1280 x 800 skärm med True Color (1600 x med True Color rekommenderas) I Mac OS X finns stöd för samtliga språk Apple Mouse, Apple Magic Mouse, Magic Trackpad, MacBook Pro trackpad, eller Microsoft-kompatibel mus. Mac OS X-kompatibel skrivare AutoCAD D Pentium 4 eller Athlon processor, 3 GHz eller bättre, alternativt Intel eller AMD dual-core processor, 2 GHz eller bättre 4 GB RAM eller mer 6 GB ledigt diskutrymme utöver ledigt utrymme för installation 1280 x 1024 grafikkort med True Color 128 MB eller mer, Pixel Shader 3.0 eller bättre, Microsoft Direct3D -kompatibelt grafikkort, workstation class Molntjänster Autodesk 360 Längst upp till höger i AutoCAD LT kan du logga in på ditt Autodesk 360 konto. Du hittar sedan verktyg under Ribbon-fliken Online för att lagra, dela och synkronisera dina användarinställningar med molnet. Väljer du att synkronisera dina inställningar med molnet kan du sedan hämta hem dessa på valfri dator och AutoCAD produkt för att snabbt känna igen dig och använda dina egna inställningar. Du kan också ladda hem tidigare versioner av ritningar som ligger i molnet. Du kan även dela, visa och redigera dina ritningar direkt i webbgränssnittet. Att skapa ett Autodesk 360 konto är enkelt och gratis! Besök:

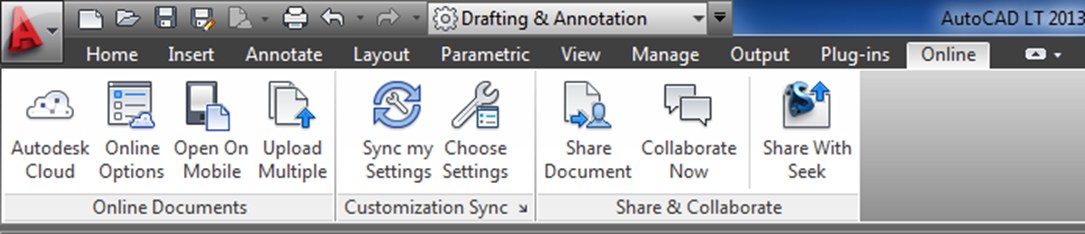

8 AutoCAD WS Passerat 4 miljoner nerladdningar AutoCAD WS är en del av Autodesk 360. Med AutoCAD WS kan du granska, dela, redigera samt komma åt dina ritningar vart du än befinner dig. Använd AutoCAD WS direkt i AutoCAD, via webben eller ladda ner AutoCAD WS som en app via Android market eller Appstore (ALLT ÄR HELT GRATIS). Skaffa ett konto redan idag på Autodesk Suiter Autodesk Inventor LT Suite Inventor LT suiten är till för dig som jobbar med AutoCAD LT idag men vill kunna skapa 3D. Sviten innehåller både Inventor LT och AutoCAD LT. Denna kraftfulla svit ger dig möjlighet att använda både 2D och 3D i ett nära sammarbete men till kostnaden av en AutoCAD LT. Autodesk Suiter Autodesk Design Suite Kombinera fördelarna och flexibiliteten hos AutoCAD med effektiva programverktyg som hjälper dig att utforma, tillvarata, integrera och presentera dina designförslag. Ta tillvara på kraften i AutoCAD AutoCAD 2013 AutoCAD Raster Design 2013 Autodesk SketchBook Designer 2013 Autodesk Showcase 2013 Autodesk Mudbox 2013 Addera Autodesk 3ds Max Design AutoCAD 2013 AutoCAD Raster Design 2013 Autodesk SketchBook Designer 2013 Autodesk Showcase 2013 Autodesk Mudbox 2013 Autodesk 3ds Max Design 2013 Addera Autodesk Alias Design AutoCAD 2013 AutoCAD Raster Design 2013 Autodesk SketchBook Designer 2013 Autodesk Showcase 2013 Autodesk Mudbox 2013 Autodesk 3ds Max Design 2013 Autodesk Alias Design

9 Autodesk Building Design Suite I Autodesk Building Design Suite kombineras BIM- och CAD-verktyg, vilket hjälper dig att skapa, visualisera och simulera dina byggnadsdesignförslag med förbättrad effektivitet. Autodesk Factory Design Suite Utforma, optimera och kommunicera anläggningskonstruktioner med oslagbar effektivitet, redan innan några installationer görs. Foundational Design and Documentation Optimized BIM for Building Advanced Design and Construction Factory Layout Design for AutoCAD 3D Visual Layout & Visualization Advanced Factory & Equipment Design AutoCAD 2013 AutoCAD Architecture 2013 AutoCAD MEP 2013 AutoCAD Structural Detailing 2013 Autodesk Showcase 2013 Autodesk SketchBook Designer 2013 Innehåller alla produkter i plus: Autodesk Revit 2013 Autodesk 3ds Max Design 2013 Autodesk Navisworks Simulate 2013 Innehåller alla produkter i plus: Autodesk Navisworks Manage 2013 Autodesk Robot Structural Analysis Professional 2013 Autodesk Infrastructure Modeler 2013 Autodesk Quantity Takeoff 2013 Autodesk Inventor 2013 AutoCAD AutoCAD Architecture AutoCAD Mechanical Autodesk Showcase Autodesk Vault Autodesk Factory Design Utilities Innehåller alla produkter i plus: Autodesk Inventor Autodesk 3ds Max Design Autodesk Navisworks Simulate Innehåller alla produkter i plus: Autodesk Inventor Professional Autodesk Navisworks Manage 17 18

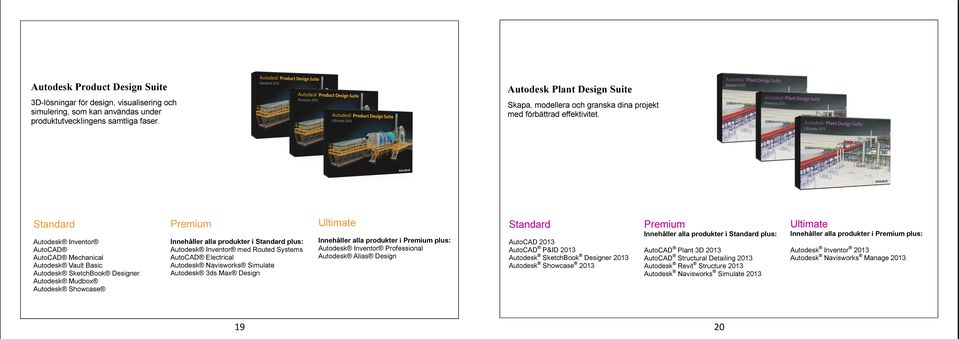

10 Autodesk Product Design Suite 3D-lösningar för design, visualisering och simulering, som kan användas under produktutvecklingens samtliga faser. Autodesk Plant Design Suite Skapa, modellera och granska dina projekt med förbättrad effektivitet. Autodesk Inventor AutoCAD AutoCAD Mechanical Autodesk Vault Basic Autodesk SketchBook Designer Autodesk Mudbox Autodesk Showcase Innehåller alla produkter i plus: Autodesk Inventor med Routed Systems AutoCAD Electrical Autodesk Navisworks Simulate Autodesk 3ds Max Design Innehåller alla produkter i plus: Autodesk Inventor Professional Autodesk Alias Design AutoCAD 2013 AutoCAD P&ID 2013 Autodesk SketchBook Designer 2013 Autodesk Showcase 2013 Innehåller alla produkter i plus: AutoCAD Plant 3D 2013 AutoCAD Structural Detailing 2013 Autodesk Revit Structure 2013 Autodesk Navisworks Simulate 2013 Innehåller alla produkter i plus: Autodesk Inventor 2013 Autodesk Navisworks Manage
