1 Digitaliserar byggindustrin Handbok i BIM-projektering Erasmus Pavilion - Netherlands, Powerhouse Company, Photo Christian van der Kooy

2 ABC-handboken BIM-projektering

3 Allt fler projekt inom byggindustrin skall genomföras med BIM idag. Det råder många idéer om hur man skall göra och vad som skall levereras. Vi på Nolliplan samarbetar med den svenska byggmarknaden genom att informera och utbilda inom BIM med ARCHICAD, SOLIBRI och VICO. Detta dokument ger grundläggande information om hur projektmodeller bör struktureras och viktiga metoder i modelleringen för att skapa modeller i ett BIM-projekt. Det är främst skapat för A-modeller och K-modeller. För installation uppkommer oftast frågan om man skall leverera per våning eller alla våningar i en fil; det bör diskuteras och tas beslut om inom projektgruppen före leverans. För mer information, läs gärna våra dokument om BIM och IFC.

4 Projekteringsregler Dagens program har många roliga funktioner som är optimala för projekteringen i de olika programvarorna. Dock kan det som verkar vara en bra metod i programmet visa sig ge fel resultat när modellen därefter skall levereras till andra program. Det finns några enkla regler för modellering som ger en bättre modell i BIM: Koordinatsystem Antal huskroppar Våningar Korrekta element Information Leverans & Kontroll

5 Koordinatsystem Det är vanligt med krav på koordinatsystem enligt SWEREF 99 inom ett projekt. Detta system är framtaget för 2D och är inte lämpligt för 3D, detta eftersom origo kommer att hamna väldigt långt från projektet vilket ger mycket höga koordinater för varje element. Många program och datorer är inte skapade för att hålla koll på element med höga koordinatvärden där varje elements punkt skall anges i mm i koordinater som ligger runt 600 mil från origo. Det är rekommenderat att inom projektgruppen ta ett beslut om en projektnolla som ligger nära origo för kommunikation med 3D-modeller. För leverans i SWEREF 99 använder man en separat modellfil. Att använda Survey Point kan fungera men skall då användas på ett sätt där modellen fortfarande ligger nära origo.

6 Flera huskroppar I större projekt där det finns fler än en huskropp är det rekommenderat att varje huskropp finns i en egen fil och sedan levereras var för sig. Den viktigaste orsaken är kontrollen av GUID för att urskilja olika komponenters placering i projektet. Det blir även enklare att få en bra våningsstruktur i projekteringen med huskroppar av olika plushöjder. Separata huskroppsfiler kommer även att förenkla för andra inblandade i projektet. Vid en samordning får man en enklare överblick när man kan visa enskilda huskroppar på ett enklare sätt.

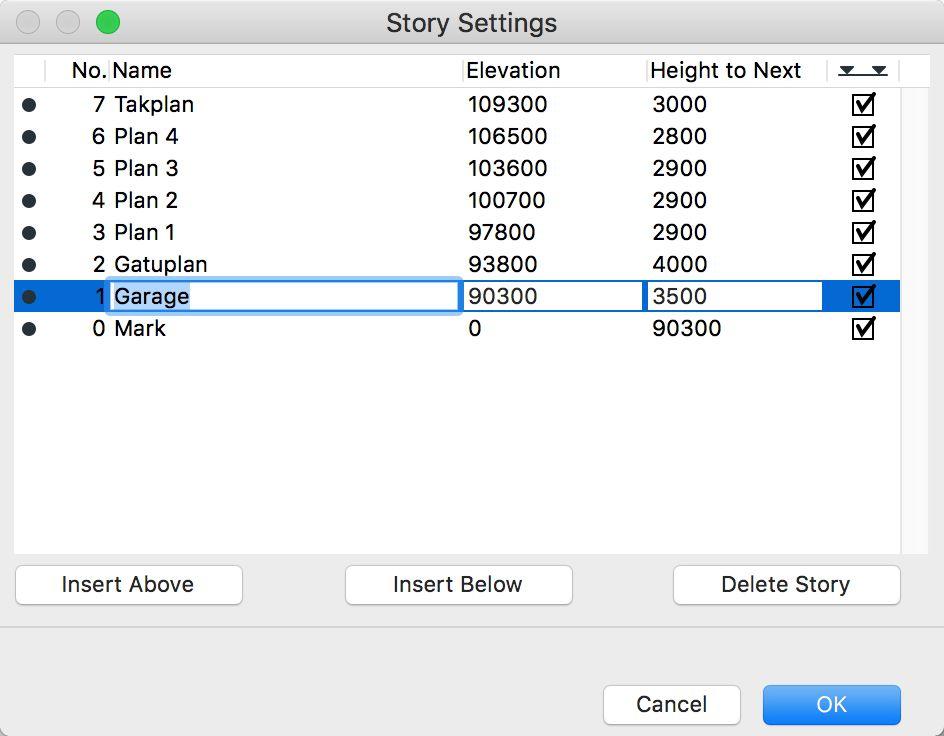

7 Våningar Skapa endast de våningar som skall finnas i projektet. Bilderna visar våningsstrukturer för projektet i ARCHICAD och i Revit. I projekt där det finns flera olika höjder på samma våning är det rekommenderat att man använder offset för element istället för att skapa nya våningar. Det är viktigt att alla inblandade i projektet, oavsett disciplin, följer en enhetlig struktur och namngivning för våningar.

8 Modelleringsmetodik Modellera som man bygger i verkligheten så långt det är möjligt: Det innebär att väggar ritas per våning, ej över flera våningar (om det inte är så väggarna skall byggas dvs).

9 Korrekta element Det är vanligt att använda sig av olika verktyg för att uppnå det resultat man önskar i sitt program. En vanlig metodik för arkitekten är att använda ett verktyg som heter Curtain Wall* för att skapa dörrar och fönster. Detta är OK om man vid export till andra ser till att det är en dörr och ett fönster och inte Curtain Wall*. Använder man ett verktyg för att skapa en annan elementtyp än det som verktyget är gjort för, skall man se till att det klassificeras som den typ av element som det är tänkt att vara. Orsaken till detta är att det kommer underlätta för dem som använder modellen för att ta ut mängder och priser vilket kan försvåras om elementen inte är klassificerade korrekt. *Curtain wall (engelska curtain = gardin och wall = vägg) är en fasadkonstruktion, där fasadmaterialet hänger som en gardin framför byggnadens stomme

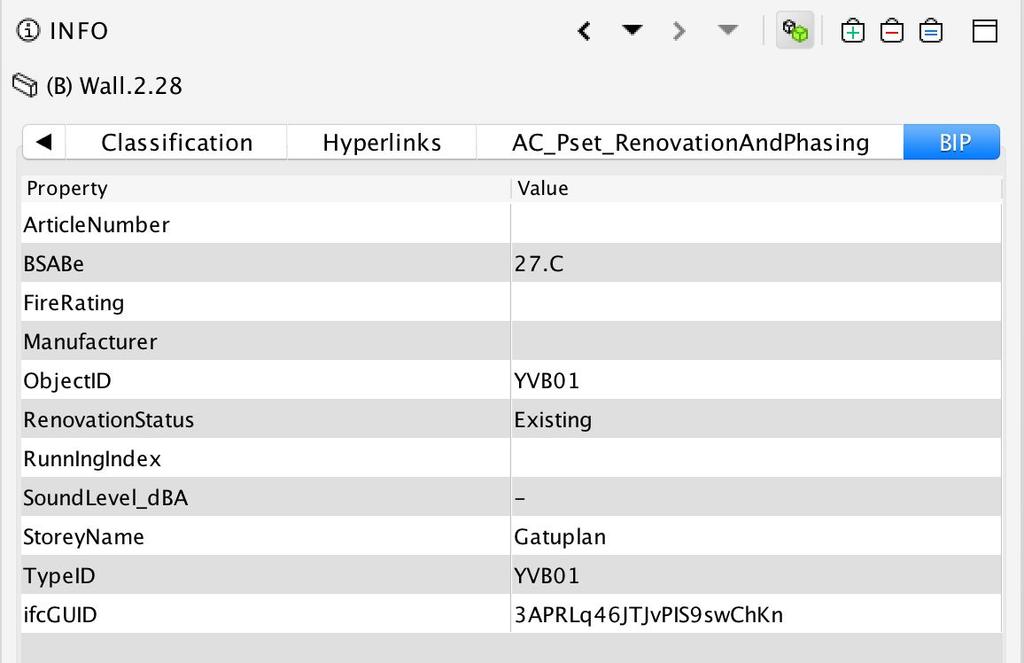

10 Informationsleverans BIM är inte bara en 3D-modell utan även information som kan appliceras på element för att kunna användas i andra program för kalkyl och tidsplanering. Vilken information som skall finnas och när i projektet detta skall läggas till är något som bör planeras i början på ett projekt. Rekommendationen är att ange när informationen skall användas, i vilket skede; så man inte behöver ägna för mycket tid på informationen i tidigt skede utan kan applicera detta när det behövs. Rekommenderat är att man i startfilen redan har grundparametrar klara så att man kan fylla på ett värde när det behövs. Ett värde måste inte alltid finnas i modellen utan kan finnas i en databas på ett annat ställe som andra kan fylla på utan att behöva ansluta till modellen. För att förenkla i BIM-projekt är det rekommenderat att modeller levereras enligt BIP-koders struktur och namngivning.

11 Leverans & Kvalitetskontroll Det är viktigt att så tidigt som möjligt kontrollera sina modeller, speciellt angående grundläggande frågeställningar som dubbletter och krockar. Desto tidigare detta upptäcks desto enklare är det att åtgärda. Majoriteten av BIM-projekt ställer krav på att man skall kommunicera med andra programvaror. Detta i sin tur innebär att IFC är det bästa filformatet. Programvaror för att kontrollera IFC-modeller rekommenderas att vara certifierade för den senaste versionen av IFC. Information om vilka programvaror som är certifierade finns via följande länk.

12 BIM 4D - 5D BIM-modeller är inte enbart för kvalitetskontroller utan även för att ta ut kostnadskalkyler och tidsplanering. VICO Office är en produkt som använder sig av modellerna för att generera kalkyler och tidsplanering. För att funktionerna skall generera optimala beräkningar krävs det ytterligare inställningar och justeringar utöver det som nämnts i detta dokument. Bilden visar BIM-krav för VICO Office. För mer information gällande kostnadskalkyler och tidsplanering kontakta oss mail: info@nolliplan.se
