1 DOKUMENTATION

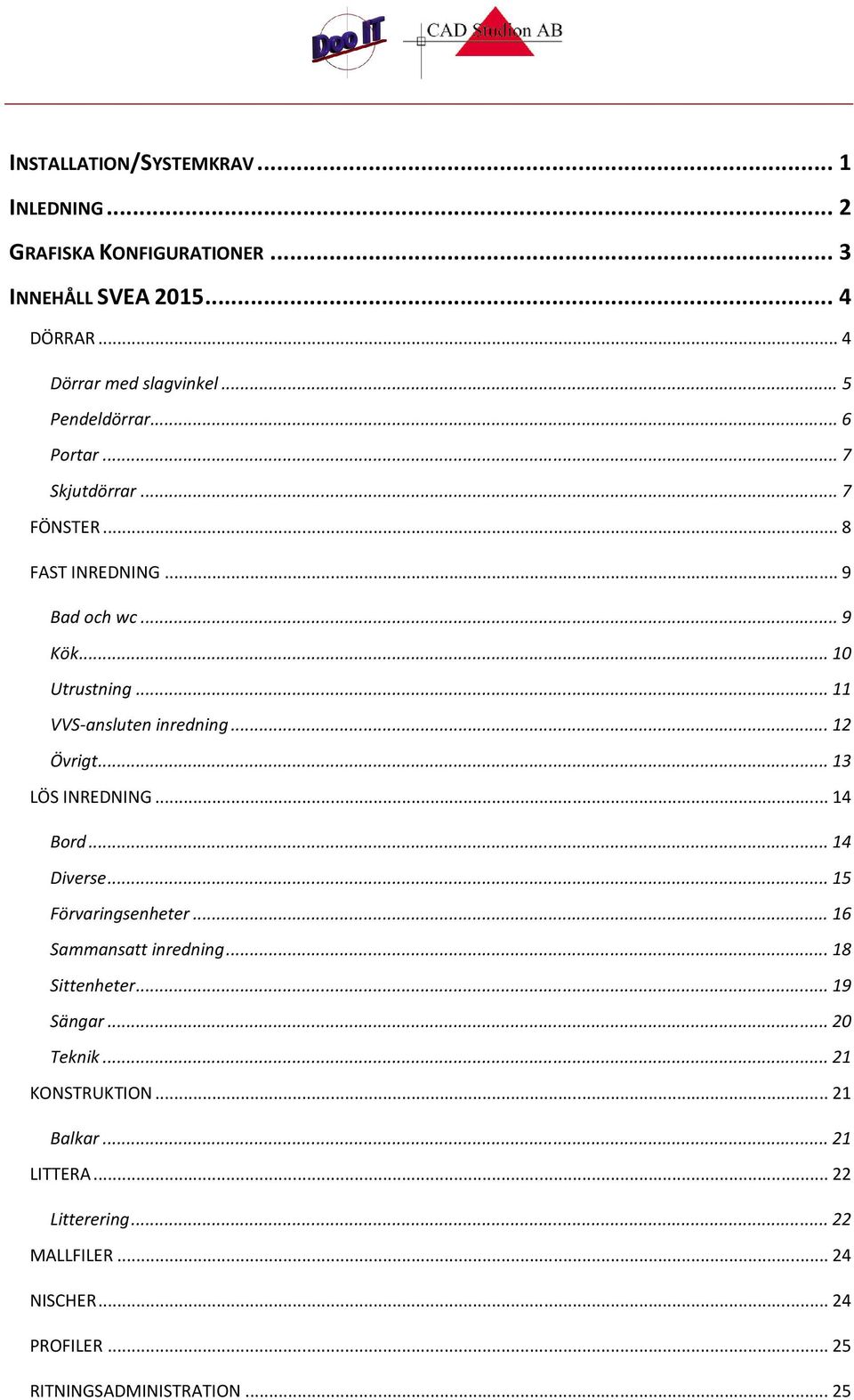

2 INSTALLATION/SYSTEMKRAV... 1 INLEDNING... 2 GRAFISKA KONFIGURATIONER... 3 INNEHÅLL SVEA DÖRRAR... 4 Dörrar med slagvinkel... 5 Pendeldörrar... 6 Portar... 7 Skjutdörrar... 7 FÖNSTER... 8 FAST INREDNING... 9 Bad och wc... 9 Kök Utrustning VVS-ansluten inredning Övrigt LÖS INREDNING Bord Diverse Förvaringsenheter Sammansatt inredning Sittenheter Sängar Teknik KONSTRUKTION Balkar LITTERA Litterering MALLFILER NISCHER PROFILER RITNINGSADMINISTRATION... 25

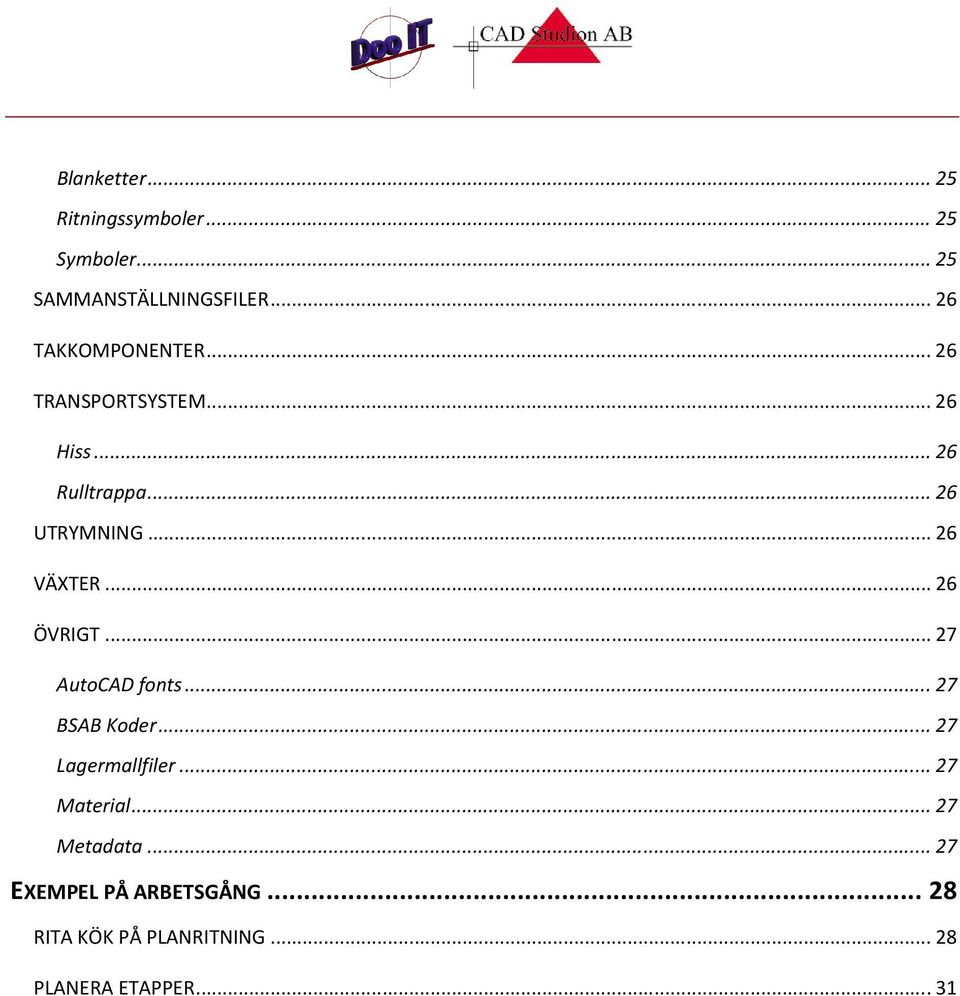

3 Blanketter Ritningssymboler Symboler SAMMANSTÄLLNINGSFILER TAKKOMPONENTER TRANSPORTSYSTEM Hiss Rulltrappa UTRYMNING VÄXTER ÖVRIGT AutoCAD fonts BSAB Koder Lagermallfiler Material Metadata EXEMPEL PÅ ARBETSGÅNG RITA KÖK PÅ PLANRITNING PLANERA ETAPPER... 31

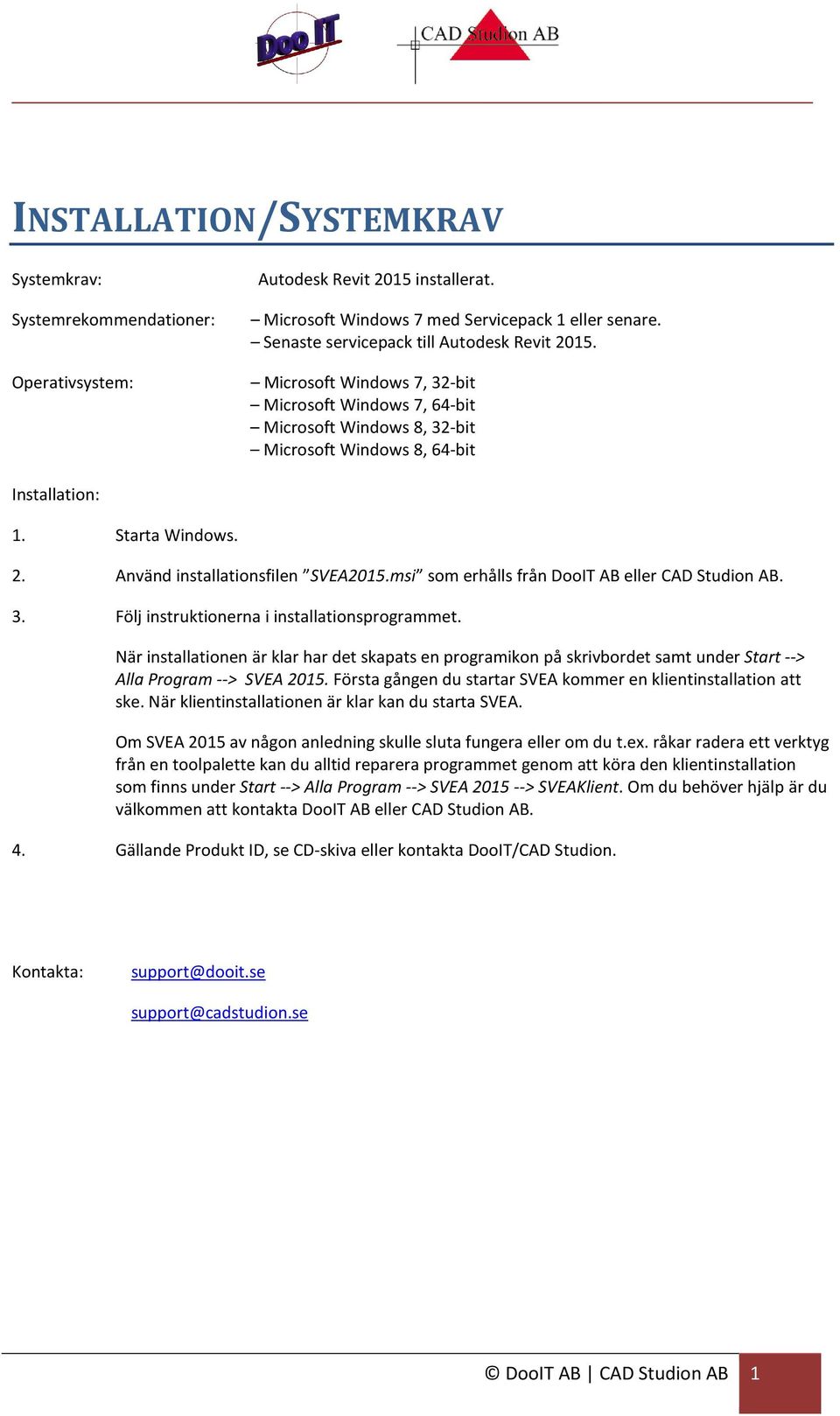

4 INSTALLATION/SYSTEMKRAV Systemkrav: Systemrekommendationer: Operativsystem: Autodesk Revit 2015 installerat. Microsoft Windows 7 med Servicepack 1 eller senare. Senaste servicepack till Autodesk Revit Microsoft Windows 7, 32-bit Microsoft Windows 7, 64-bit Microsoft Windows 8, 32-bit Microsoft Windows 8, 64-bit Installation: 1. Starta Windows. 2. Använd installationsfilen SVEA2015.msi som erhålls från DooIT AB eller CAD Studion AB. 3. Följ instruktionerna i installationsprogrammet. När installationen är klar har det skapats en programikon på skrivbordet samt under Start --> Alla Program --> SVEA Första gången du startar SVEA kommer en klientinstallation att ske. När klientinstallationen är klar kan du starta SVEA. Om SVEA 2015 av någon anledning skulle sluta fungera eller om du t.ex. råkar radera ett verktyg från en toolpalette kan du alltid reparera programmet genom att köra den klientinstallation som finns under Start --> Alla Program --> SVEA > SVEAKlient. Om du behöver hjälp är du välkommen att kontakta DooIT AB eller CAD Studion AB. 4. Gällande Produkt ID, se CD-skiva eller kontakta DooIT/CAD Studion. Kontakta: support@dooit.se support@cadstudion.se DooIT AB CAD Studion AB 1

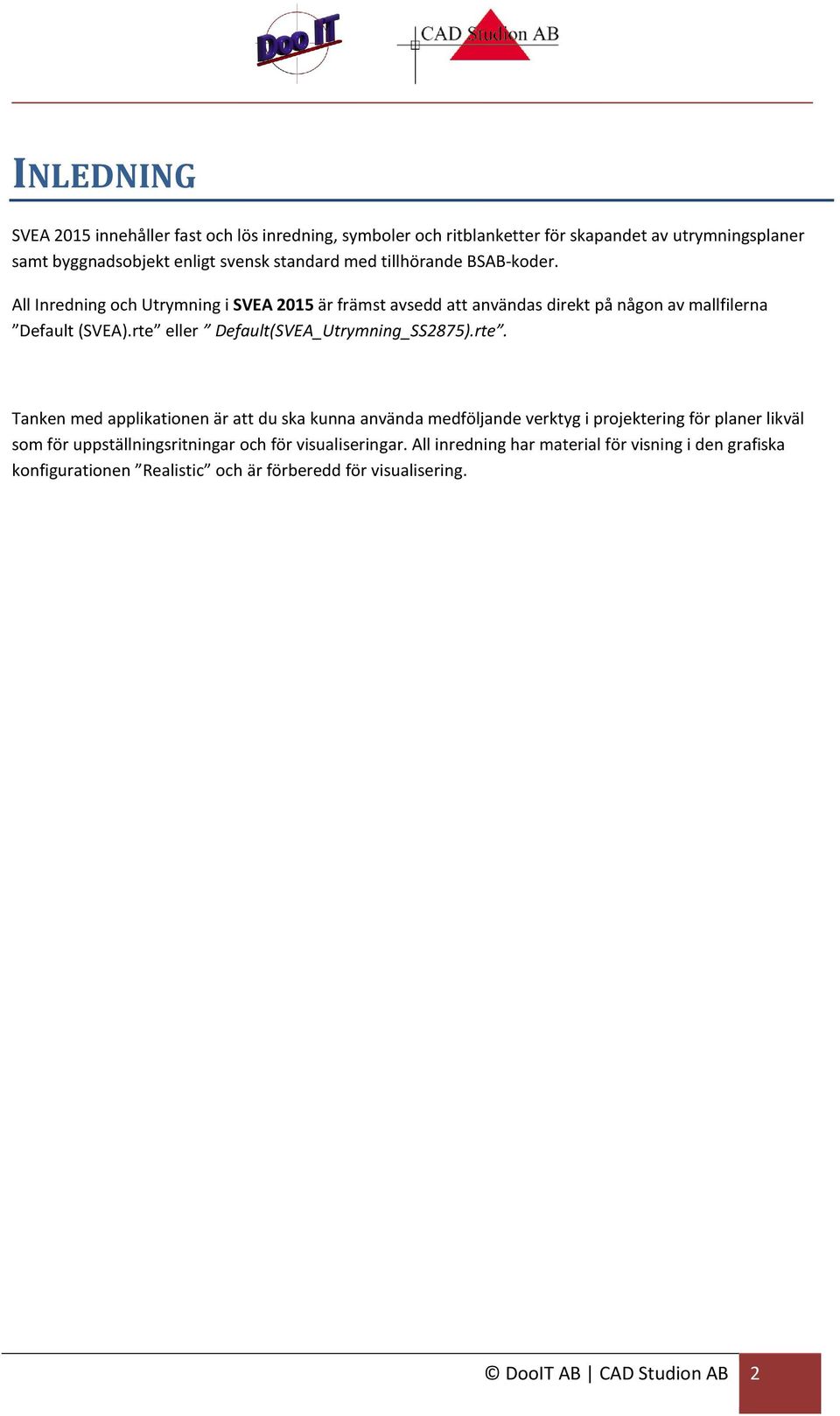

5 INLEDNING SVEA 2015 innehåller fast och lös inredning, symboler och ritblanketter för skapandet av utrymningsplaner samt byggnadsobjekt enligt svensk standard med tillhörande BSAB-koder. All Inredning och Utrymning i SVEA 2015 är främst avsedd att användas direkt på någon av mallfilerna Default (SVEA).rte eller Default(SVEA_Utrymning_SS2875).rte. Tanken med applikationen är att du ska kunna använda medföljande verktyg i projektering för planer likväl som för uppställningsritningar och för visualiseringar. All inredning har material för visning i den grafiska konfigurationen Realistic och är förberedd för visualisering. DooIT AB CAD Studion AB 2

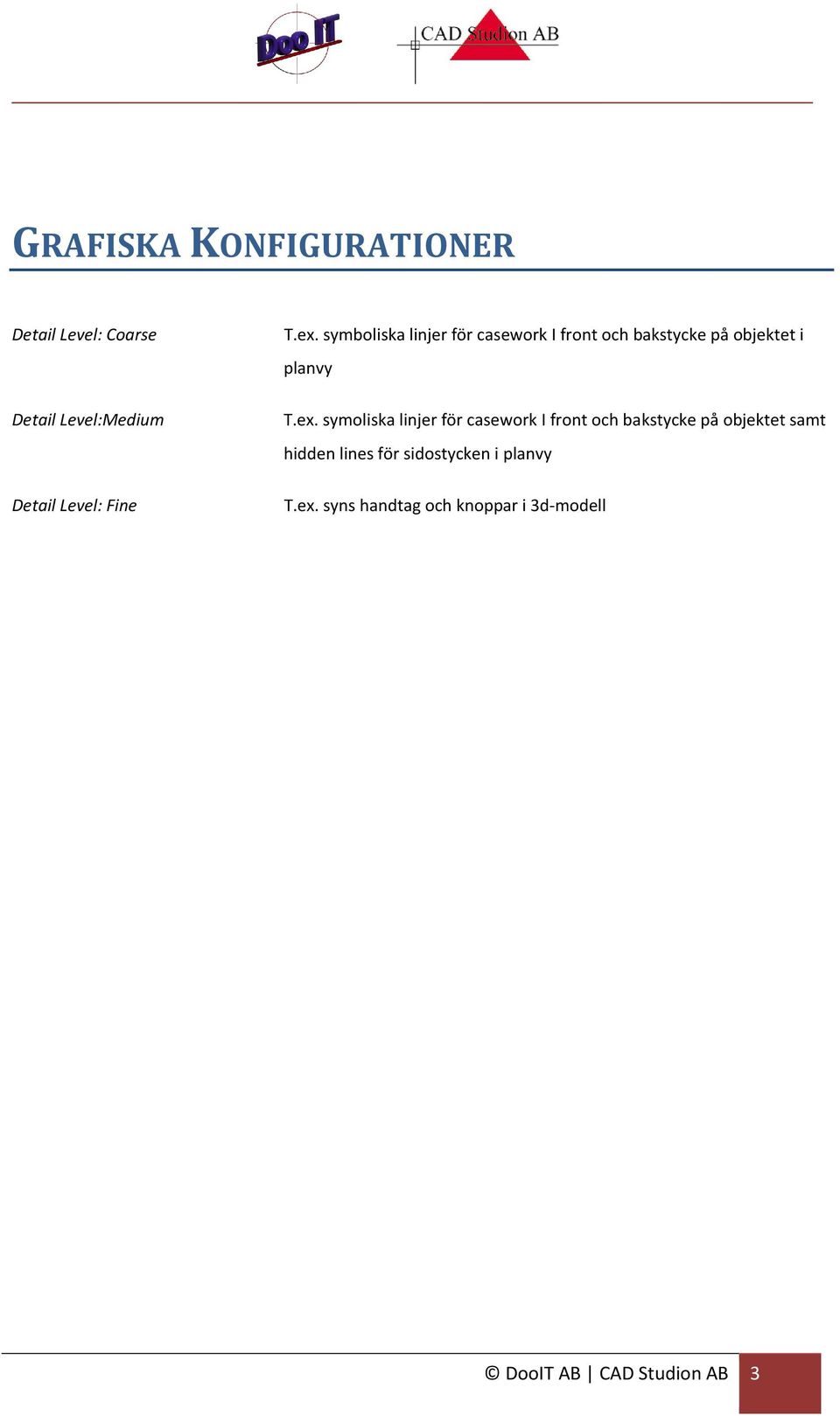

6 GRAFISKA KONFIGURATIONER Detail Level: Coarse Detail Level:Medium Detail Level: Fine T.ex. symboliska linjer för casework I front och bakstycke på objektet i planvy T.ex. symoliska linjer för casework I front och bakstycke på objektet samt hidden lines för sidostycken i planvy T.ex. syns handtag och knoppar i 3d-modell DooIT AB CAD Studion AB 3

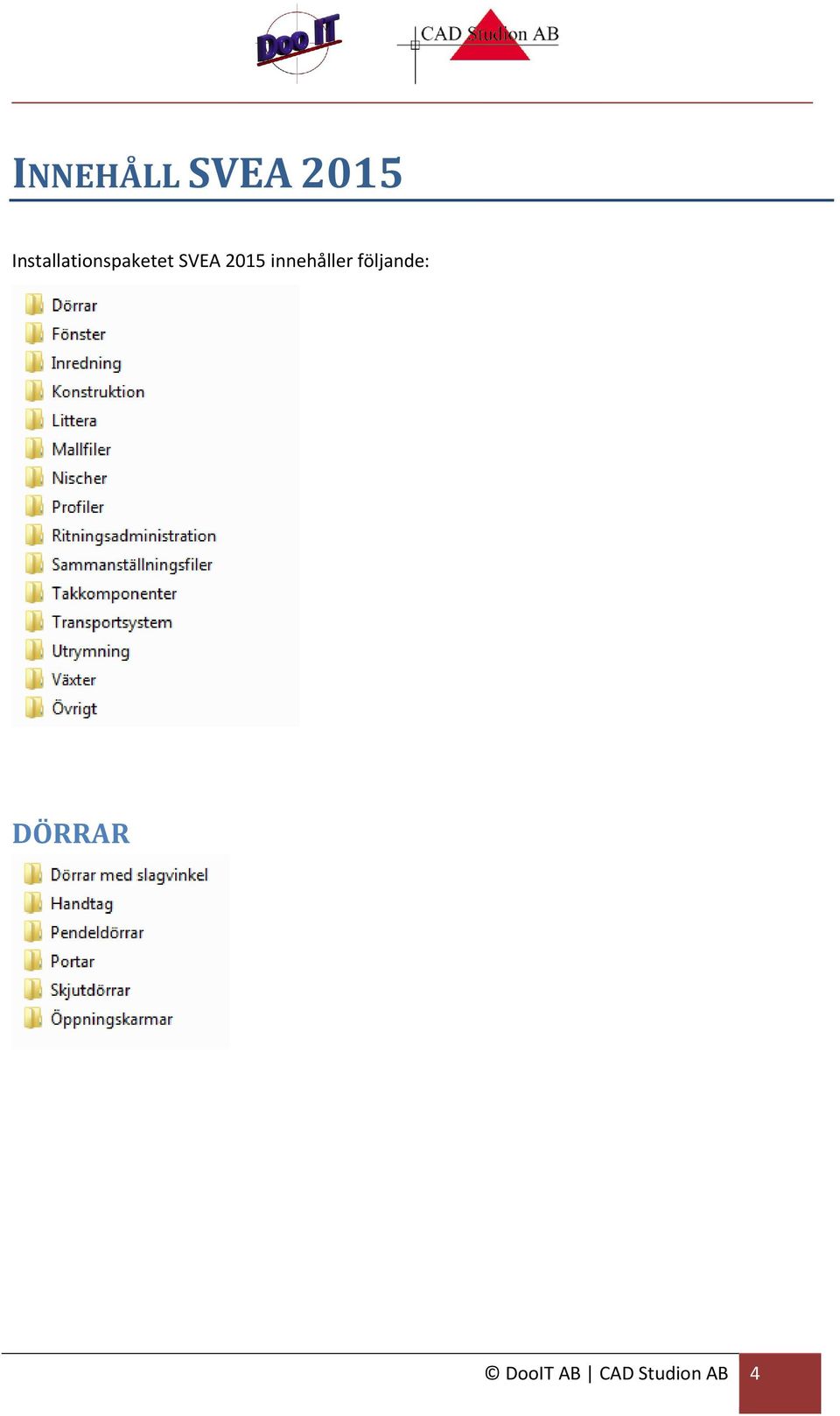

7 INNEHÅLL SVEA 2015 Installationspaketet SVEA 2015 innehåller följande: DÖRRAR DooIT AB CAD Studion AB 4

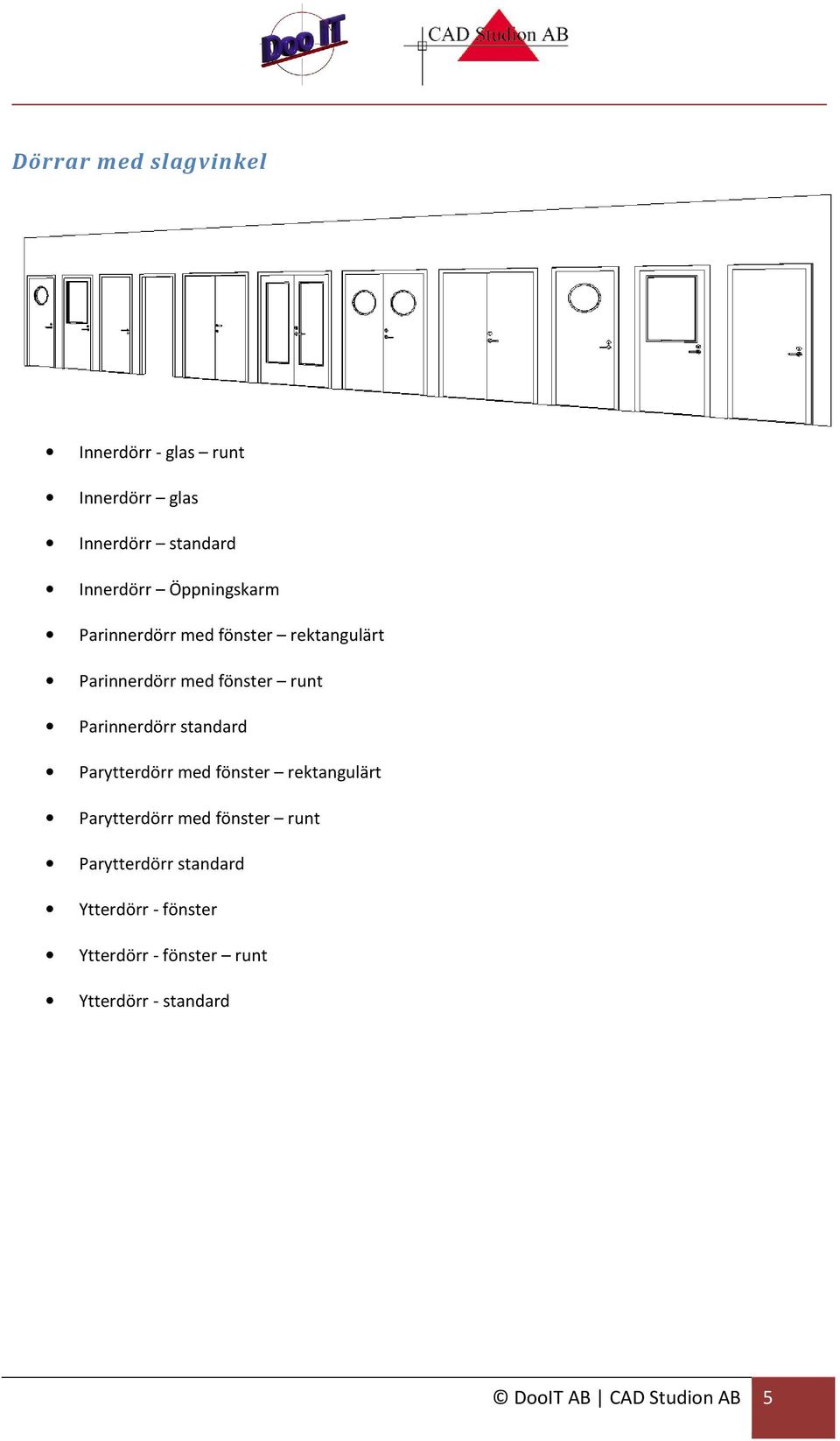

8 Dörrar med slagvinkel Innerdörr - glas runt Innerdörr glas Innerdörr standard Innerdörr Öppningskarm Parinnerdörr med fönster rektangulärt Parinnerdörr med fönster runt Parinnerdörr standard Parytterdörr med fönster rektangulärt Parytterdörr med fönster runt Parytterdörr standard Ytterdörr - fönster Ytterdörr - fönster runt Ytterdörr - standard DooIT AB CAD Studion AB 5

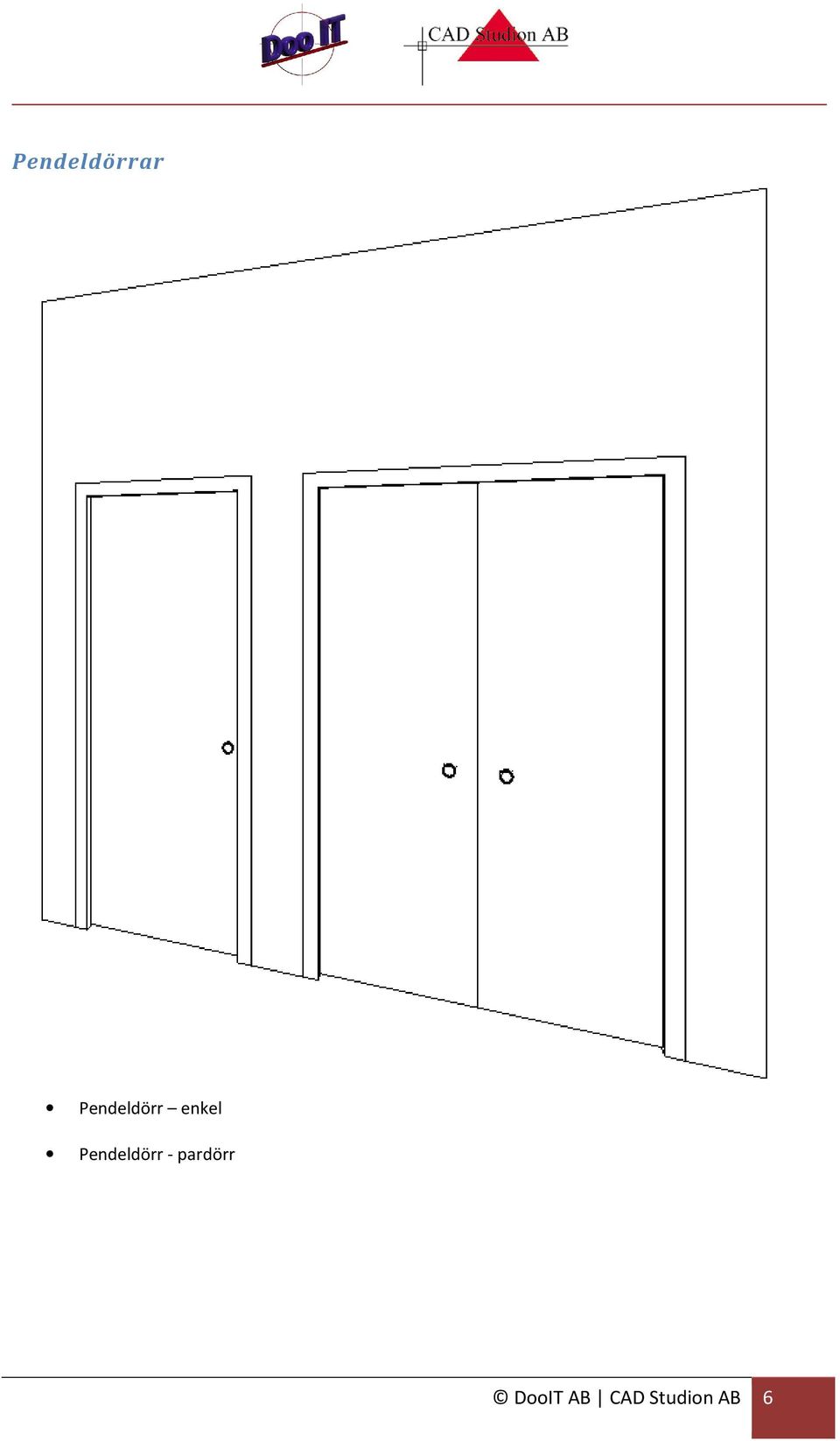

9 Pendeldörrar Pendeldörr enkel Pendeldörr - pardörr DooIT AB CAD Studion AB 6

10 Portar Takskjutport Vikport Skjutdörrar Innerdörr - skjutdörr - utanpåliggande - överliggande skena Innerdörr - skjutdörr utanpåliggande Innerdörr - skjutdörr med sidopanel Innerdörr skjutdörr Innerdörr skjutdörr dubbel - utanpåliggande - överliggande skena Innerdörr skjutdörr dubbel utanpåliggande Innerdörr skjutdörr dubbel DooIT AB CAD Studion AB 7

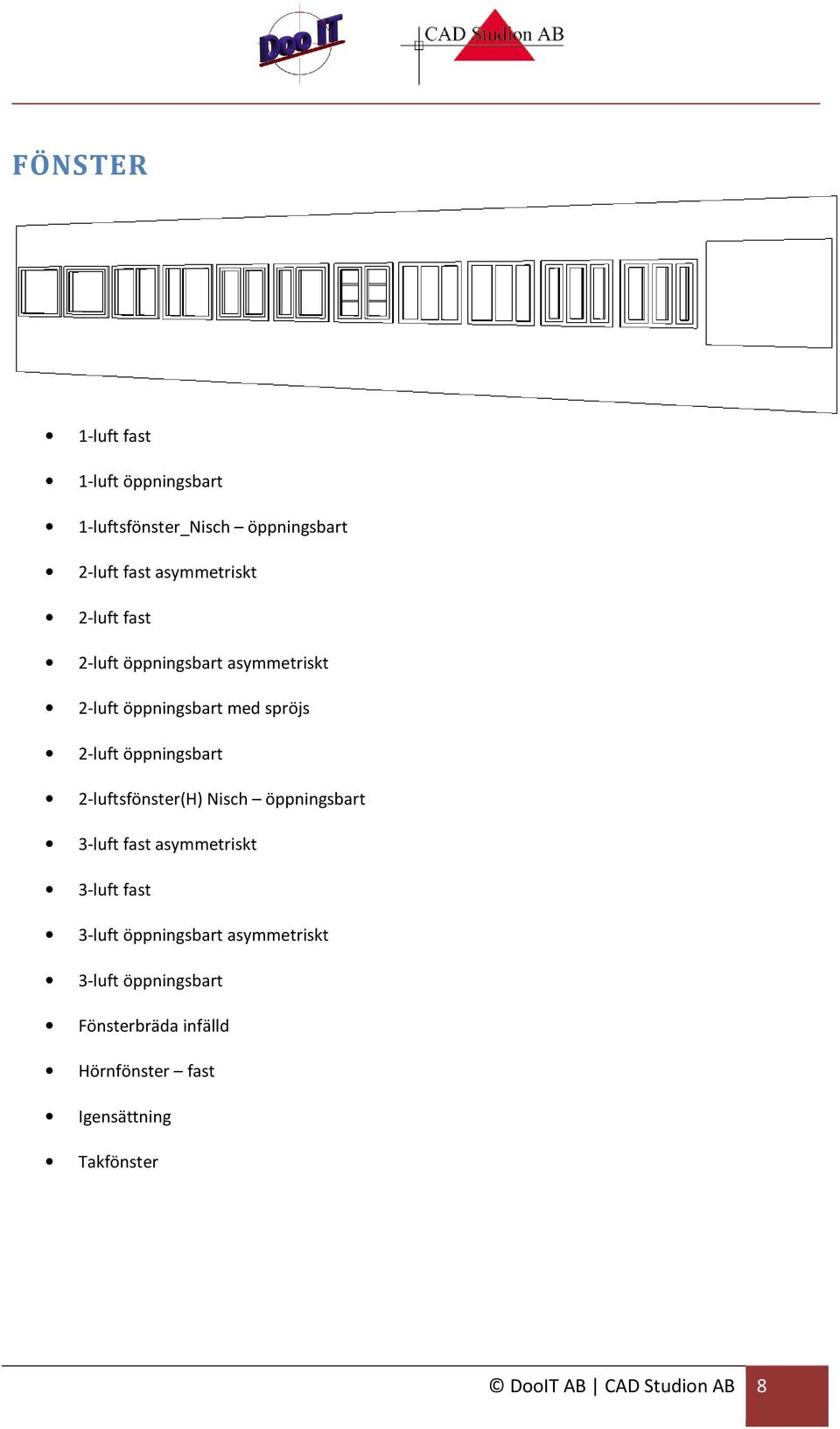

11 FÖNSTER 1-luft fast 1-luft öppningsbart 1-luftsfönster_Nisch öppningsbart 2-luft fast asymmetriskt 2-luft fast 2-luft öppningsbart asymmetriskt 2-luft öppningsbart med spröjs 2-luft öppningsbart 2-luftsfönster(H) Nisch öppningsbart 3-luft fast asymmetriskt 3-luft fast 3-luft öppningsbart asymmetriskt 3-luft öppningsbart Fönsterbräda infälld Hörnfönster fast Igensättning Takfönster DooIT AB CAD Studion AB 8

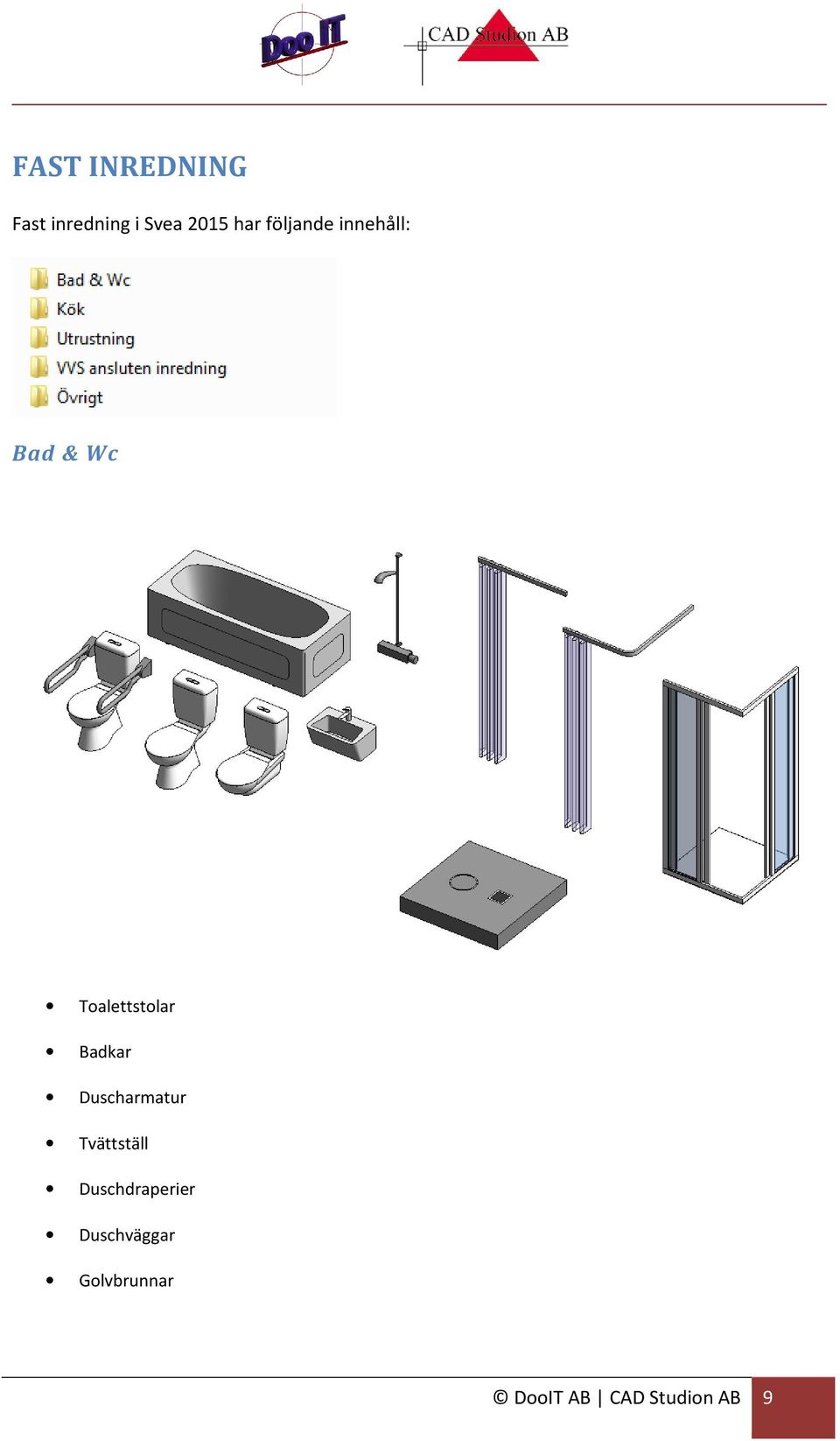

12 FAST INREDNING Fast inredning i Svea 2015 har följande innehåll: Bad & Wc Toalettstolar Badkar Duscharmatur Tvättställ Duschdraperier Duschväggar Golvbrunnar DooIT AB CAD Studion AB 9

13 Kök Brickfack Bänkskivor Fläktskåp Handuksskåp Högskåp Hel dörr Högskåp m Överskåp Pardörr Högskåp m Överskåp Högskåp Pardörr Hörnbänkskåp 1200 Hörnbänkskåp dubbellucka Hörnöverskåp Hel dörr Hörnöverskåp Kakelsättning Passbit-hög Passbit-under DooIT AB CAD Studion AB 10

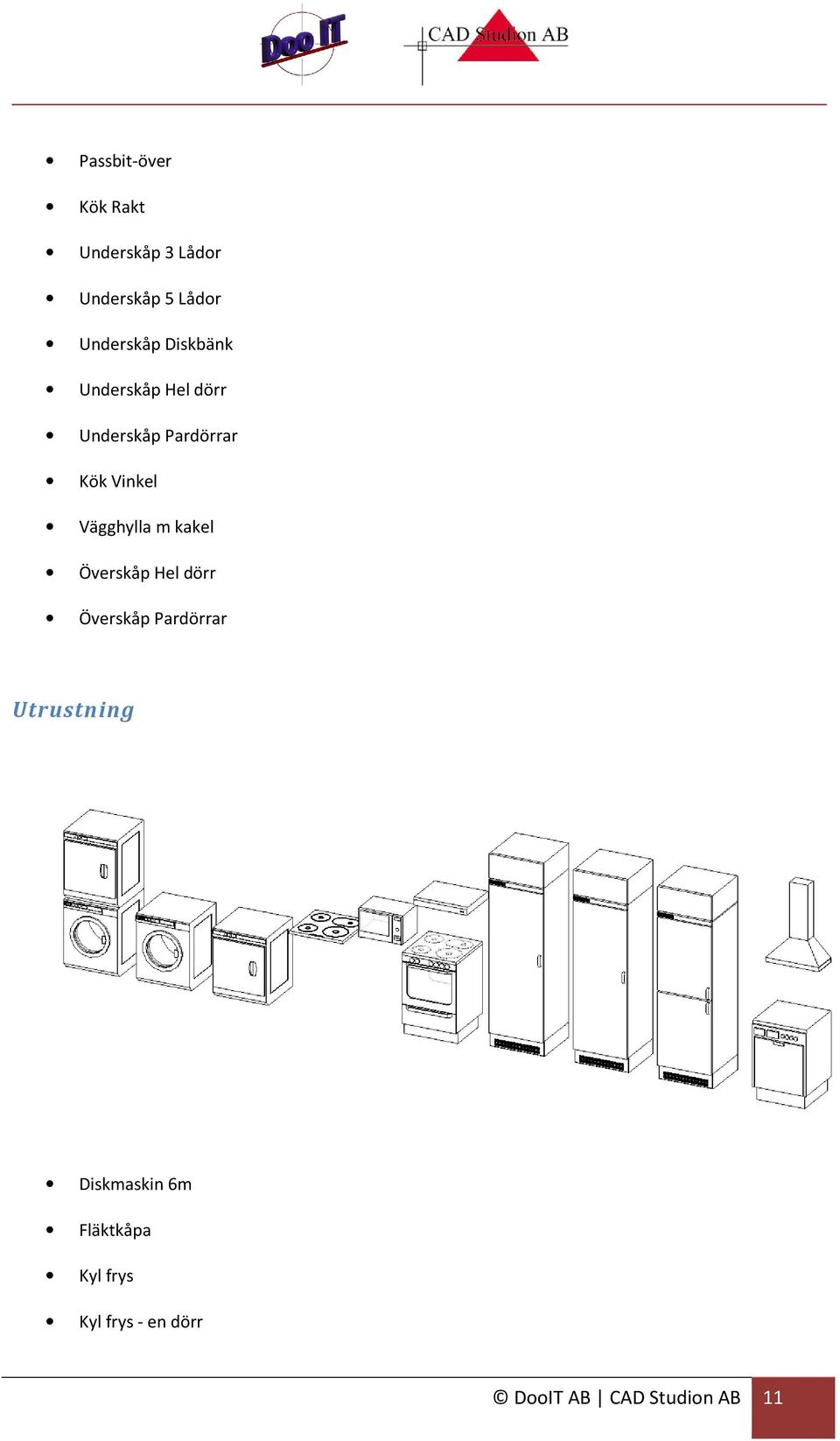

14 Passbit-över Kök Rakt Underskåp 3 Lådor Underskåp 5 Lådor Underskåp Diskbänk Underskåp Hel dörr Underskåp Pardörrar Kök Vinkel Vägghylla m kakel Överskåp Hel dörr Överskåp Pardörrar Utrustning Diskmaskin 6m Fläktkåpa Kyl frys Kyl frys - en dörr DooIT AB CAD Studion AB 11

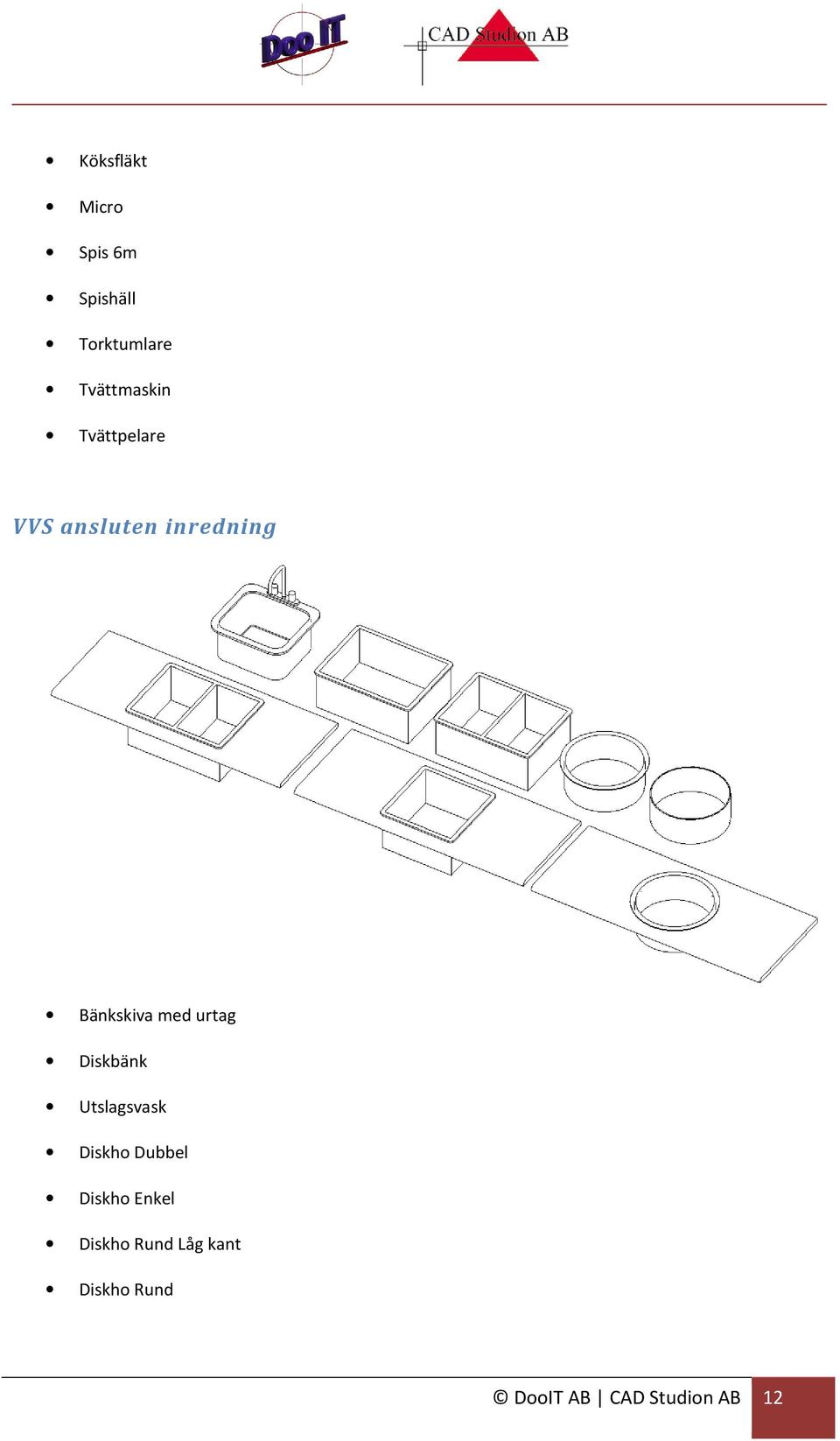

15 Köksfläkt Micro Spis 6m Spishäll Torktumlare Tvättmaskin Tvättpelare VVS ansluten inredning Bänkskiva med urtag Diskbänk Utslagsvask Diskho Dubbel Diskho Enkel Diskho Rund Låg kant Diskho Rund DooIT AB CAD Studion AB 12

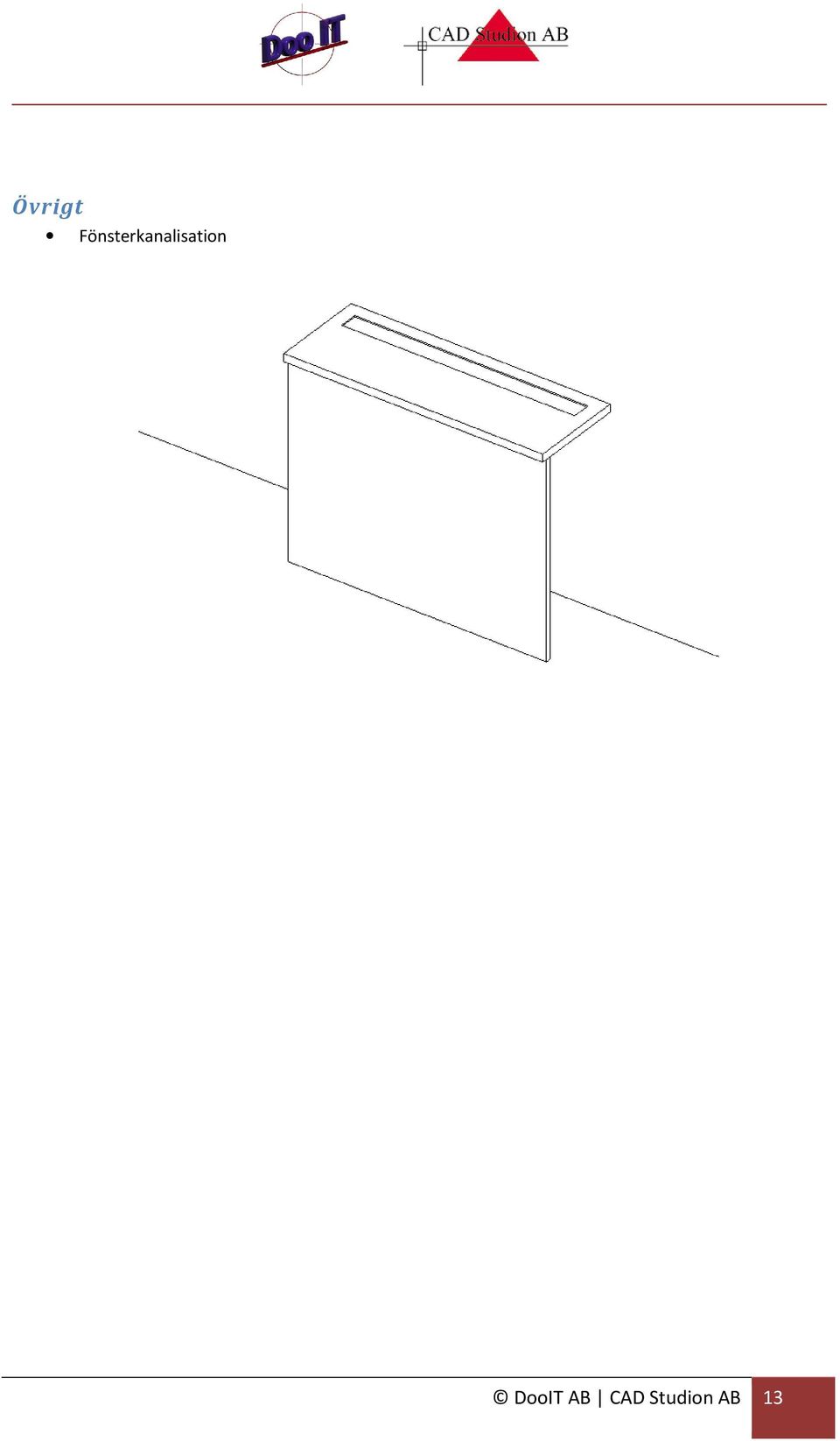

16 Övrigt Fönsterkanalisation DooIT AB CAD Studion AB 13

17 LÖS INREDNING Lös inredning i Svea 2015 har följande innehåll: Bord Arbetsbord Bord - avlastning runt Bord avlastning Bord rektangulärt Konferensbord hörnskiva Konferensbord rektangulärt (utan sidostycke) Konferensbord tillsattsskiva DooIT AB CAD Studion AB 14

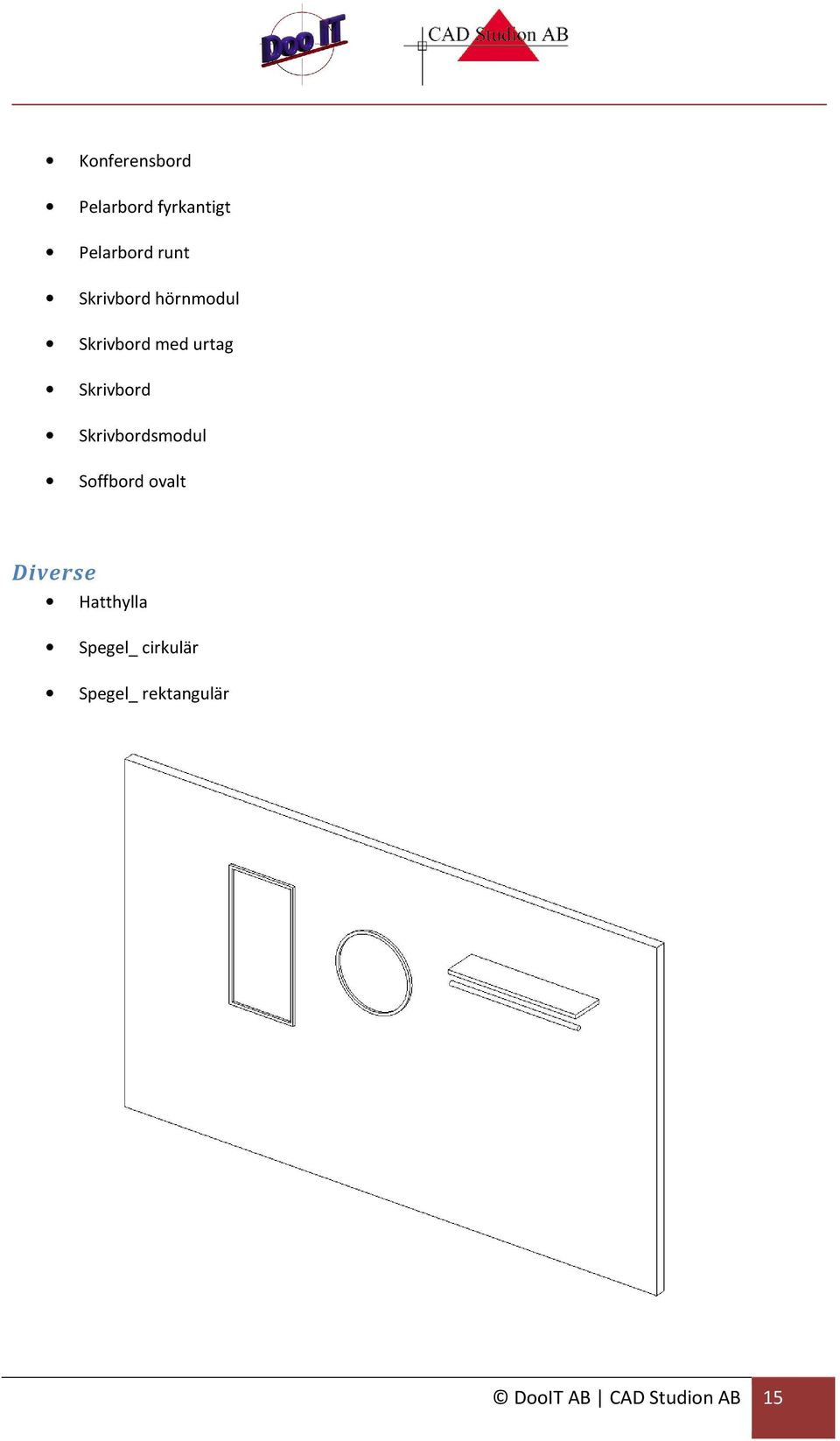

18 Konferensbord Pelarbord fyrkantigt Pelarbord runt Skrivbord hörnmodul Skrivbord med urtag Skrivbord Skrivbordsmodul Soffbord ovalt Diverse Hatthylla Spegel_ cirkulär Spegel_ rektangulär DooIT AB CAD Studion AB 15

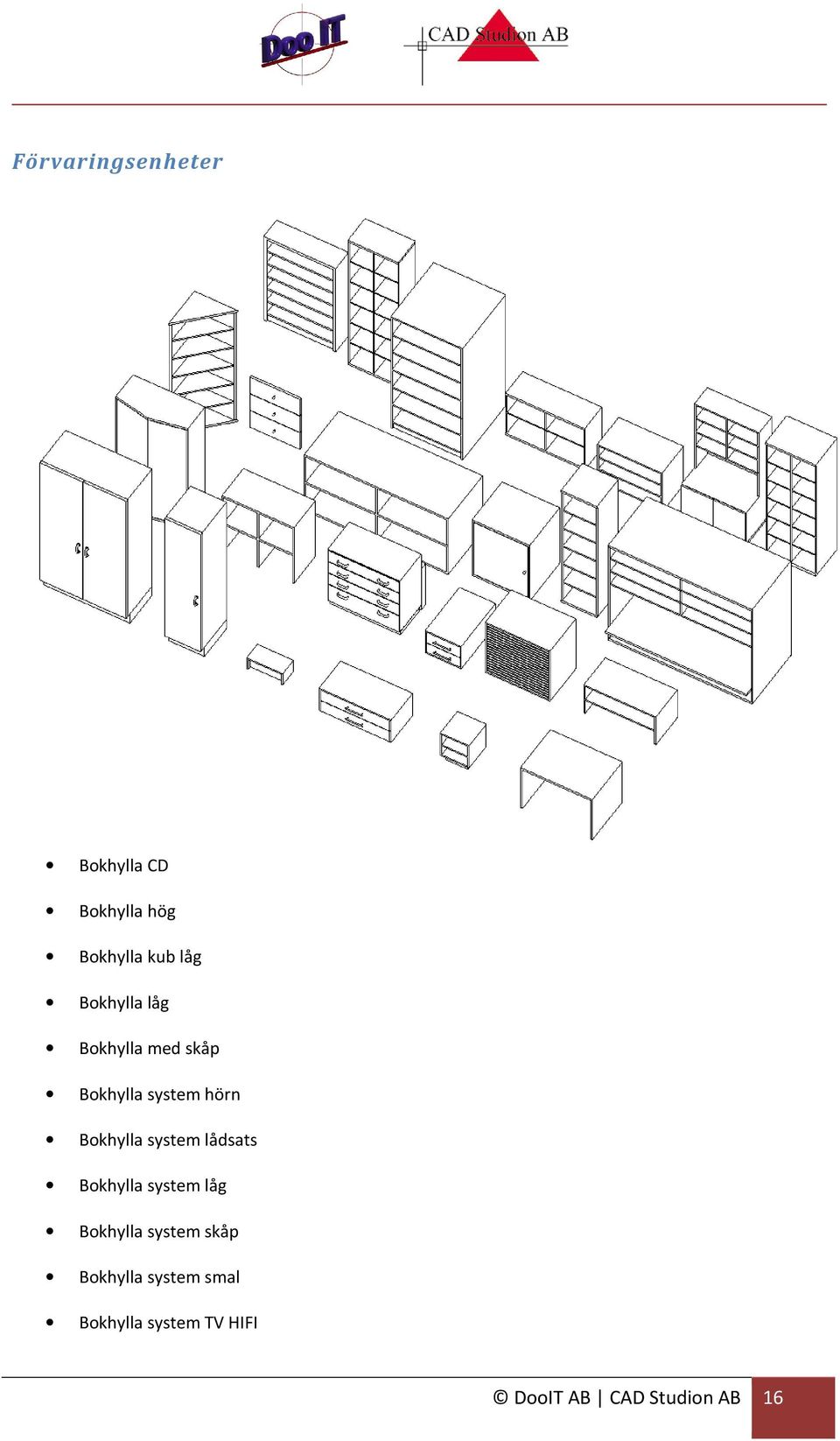

19 Förvaringsenheter Bokhylla CD Bokhylla hög Bokhylla kub låg Bokhylla låg Bokhylla med skåp Bokhylla system hörn Bokhylla system lådsats Bokhylla system låg Bokhylla system skåp Bokhylla system smal Bokhylla system TV HIFI DooIT AB CAD Studion AB 16

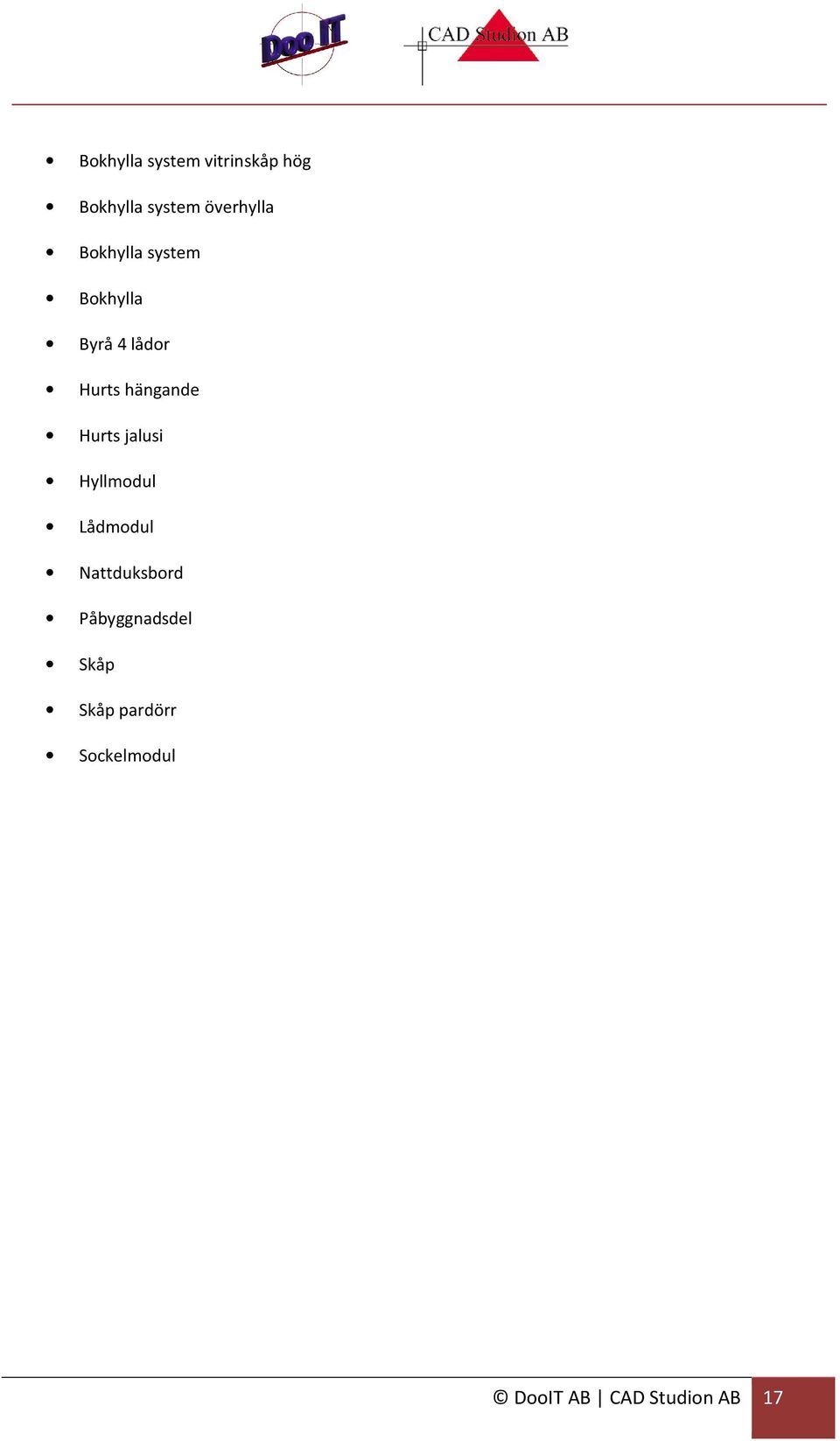

20 Bokhylla system vitrinskåp hög Bokhylla system överhylla Bokhylla system Bokhylla Byrå 4 lådor Hurts hängande Hurts jalusi Hyllmodul Lådmodul Nattduksbord Påbyggnadsdel Skåp Skåp pardörr Sockelmodul DooIT AB CAD Studion AB 17

21 Sammansatt inredning Arbetsplats Kontorsarbetsplats Matbord 2p Matbord 4p Matbord 6p Matbord 8p Matbord runt 4p Matbord runt 8p DooIT AB CAD Studion AB 18

22 Sittenheter Enkel stol Fåtölj rund Fåtölj tyg Kontorsstol Sektionssoffa sektionssoffa hörnmodul Soffa 2sits Soffa 3sits Standardfåtölj Stol med armstöd DooIT AB CAD Studion AB 19

23 Sängar Enkelsäng Dubbelsäng DooIT AB CAD Studion AB 20

24 Teknik Plasma-TV väggfast Tv KONSTRUKTION Innehåller familjer avsedda för skapandet av konstruktionsobjekt med tillhörande BSAB koder Balkar DooIT AB CAD Studion AB 21

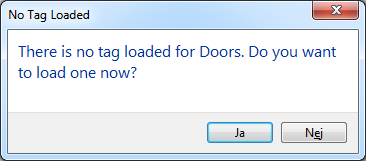

25 LITTERA Innehåller familjer för litterering Litterering Vid litterering av dörrar skall Dörrlittera.rfa laddas in i projektfilen Tips: för att litterera, använd parameter Type Mark DooIT AB CAD Studion AB 22

26 DooIT AB CAD Studion AB 23

27 Mallfiler Innehåller templates för skapandet av nya projekt Nischer DooIT AB CAD Studion AB 24

28 Profiler Innehåller familjer för profiler Ritningsadministration Innehåller familjer för ritningsgenerering Blanketter Ritningssymboler Symboler DooIT AB CAD Studion AB 25

29 Sammanställningsfiler I dessa filer ligger alla familjer samlade utefter typ. För att exempelvis ladda in önskad väggtyp i din projektfil : Öppna sammanställningfilen för väggar och kopiera önskad väggtyp. (Ctrl+C) Gå över till projekfilen och klistra in kopierad väggtyp. (Ctrl+V) Takkomponenter I denna mapp återfinns familjer som placeras på tak. Transportsystem Innehåller familjer för hiss och rulltrappa Utrymning Innehåller symboler för utrymning Växter Innehåller objekt för dekoration av modell DooIT AB CAD Studion AB 26

30 Övrigt Innehåller administrativa filer såsom BSAB koder och lagermallfiler för export till AutoCAD I mappen Metadata finns filer för IFC Shared Parameters och Svea Metadata DooIT AB CAD Studion AB 27

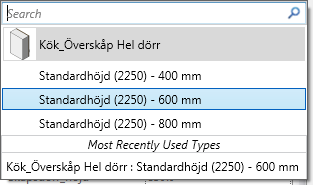

31 EXEMPEL PÅ ARBETSGÅNG RITA KÖK PÅ PLANRITNING 1. Skapa ett nytt projekt med mallen Default (SVEA).rte. 2. Spara projektet 3. Aktivera fliken Insert och klicka på Load Family Navigera till mappen Inredning Fast Inredning Kök Välj skåpsstomme med önskad höjd. I det här exemplet ritas ett kök med standardhöjd (2250 ). Ladda in Kök_Överskåp Hel dörr.rfa Navigera till Architecture-fliken och klicka på Component Observera standardbredderna i typvalslistan under properties DooIT AB CAD Studion AB 28

32 Välj önskad vy under sektionen Floor Plans i project browser och placera ut överskåpet längst en vägg. Klicka på Modify för att acceptera placeringen Ladda in Kök_Fläktskåp Dörr.rfa genom att klicka på Load Family Placera fläktskåpet bredvid överskåpet genom att snappa skåpens kanter mot varandra. Vid svårighet att identifiera fläktskåpets konturer kan Detail Level: Medium med fördel användas. Ladda in Kök_Överskåp Pardörrar.rfa Välj 800mm bredd från typvalslistan och placera överskåpet kant i kant med fläktskåpet. Placera ytterligare ett överskåp med pardörrar bredvid det senaste skåpet. Detta kan göras genom att kopiera senaste skåpet. Använd snappunkter för att placera ut kopian. DooIT AB CAD Studion AB 29

33 Byt ut dörrtypen på det kopierade skåpet till en glasad dörr genom att byta dörrtyp under sektionen Other i properties Ladda in Kök_Underskåp Hel dörr.rfa och placera ut skåpet kant i kant med det första överskåpet. Ladda in Kök_Underskåp Hel dörr.rfa och placera ut skåpet kant i kant med det första överskåpet. DooIT AB CAD Studion AB 30

34 PLANERA ETAPPER Med Phases-verktyget i Revit får man möjlighet att tillämpa den fjärde dimensionen - tid - i projekten. En enkel tidslinje upprättas för projektet som omfattar en eller flera etapper. SVEA-mallfilen innehåller två etapper: Nytt och Befintligt. Du kan själv lägga till ytterligare etapper. Välj Phases-verktyget från Manage-fliken för att lägga till eller redigera etapper. Instance Properties - Etapper och filter Bild 1: Phasing-modellvyer SVEA-mallfilen är förberedd med planvyer för Nytt, Befintligt och Rivning. Bild 2: Phase i planvyer När byggobjekten skapas får de automatiskt den Phase-parameter som är inställd i den aktiva vyn. Bild 3: Phase på väggar Även Demolish-verktyget lägger på en parameter och bör endast användas i Plan 1 Rivning Bild 4: Kategorier för filter Planvyerna är förinställda med olika Phase Filter. Om du vill visa alla etapper väljer du Show All, om du däremot vill se alla byggobjekt oavsett vilken etapp de tillhör, stänger du av alla filter med alternativet None. Se Revits handbok för mer information om hur du arbetar med etapper DooIT AB CAD Studion AB 31
