1 Ritteknik 3 Utskrifter, Filhantering Mer om isometriska vyer 1

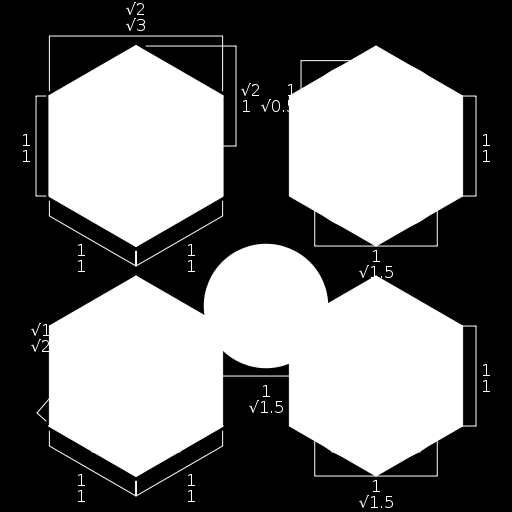

2 Isometrisk vy ( iso-vy ) Visar detaljen från en sned vinkel. (x, y och z-axlarna syns samtidigt) Alla tre axlarna får samma skala Används som översiktsbild Ej standardiserad Får eventuellt färgläggas om detta ökar läsligheten Skala anges inte, inga mått sätts ut på en iso-vy Bildkälla: in_isometric_projection.svg 2

3 Utskrifter Direkt från SolidWorks till skrivare: - Fungerar ibland, varierande resultat Skriv ut som Pdf, därefter till skrivare: - Fungerar ibland, varierande resultat Skärmdump(Print Screen): - Nej. Endast för exempelvis snabb feedback Spara som Jpeg, därefter till skrivare - Fungerar om inställningar korrekta - MDH-mallar inställda för att ge korrekt linjetjocklek mm. 3

4 Utskrifter: Spara som Jpeg Matcha ritningens storlek och layout 4

5 Templates (malldokument) Malldokument - Är en fil som innehåller div. förinställda saker När man öppnar nytt dokument - Man öppnar en kopia av ett malldokument Malldokument skapas - Man förbereder en vanlig fil och sparar som mall (.prtdot,.asmdot,.drwdot) (jämför normal.dot i Word) Part-mall / assemblymall, inställningar - Enheter - Färger på objekt - Visning av plan, origo osv - mm Ritnings-mall, inställningar - Enheter - Textstil - Måttsättningsstandard - Ritningshuvud - mm 5

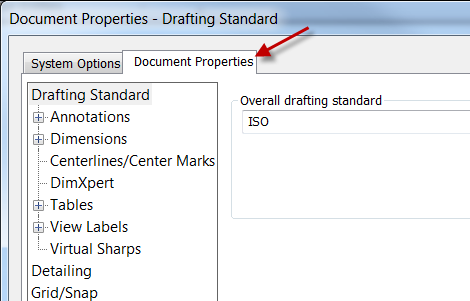

6 Inställningar: Tools > options System options - Allmänna inställningar som gäller för programmet - Gäller för alla dokument (filer) Document properties - Gäller för aktuellt dokument 6

7 Ritning, uppbyggnad Geometrimodell (.sldprt,.sldasm) Innehåller: geometri, materialdata mm Ritning (.slddrw) Template (.drwdot) Ritningsblankett, storlek, fördefinierade vyer Format (.slddrt) Ritningsblankett Document Properties: inställningar för detta dokument Tabeller Stycklista BOM (.sldbomtbt) Revisionstabell M.fl. 7

8 Ritning uppbyggnad (2) En ritning är uppbyggd av två skikt: Sheet format (Ritningsblanketten) - Här ligger ritram, rithuvud, företagslogga mm. (Dvs. sådant som är förtryckt på en ritningsblankett av papper.) - Detta hämtas normalt in direkt från en Template. - Man kan gå in och redigera underlagsformatet med kommando: Edit Sheet format Sheet (Ritningsunderlag, Pappret ) - Här hamnar vyer inkl. måttsättning, textnoter (Dvs. sådant du på en pappersritning ritar dit med pennan.) - Det är på detta skikt vi hamnar när vi öppnar en ritning 8

9 Properties (egenskaper) 1 Properties är metadata som finns i en fil. Det finns tre varianter (se även nästa sida): - Custom properties (anpassade egenskaper) Information man själv lagt in. Tex.: Description Namnet saknar prefix - System properties (speciella egenskaper) Information som SolidWorks lagt in i filen. T.ex.: SW-Mass Namnet har alltid prefix SW- 9

10 Properties (egenskaper) 2 - Configuration specific (konfigurationsspecifik egenskap) Custom property som endast tilldelas viss configuration 10

11 Fil-länkning (repetition) Detaljritningar skapade i SolidWorks - Ingen information om detaljens geometri lagras i ritningen. - All geometri för detaljen hämtas ur part-filen. Om en ritning är länkad till en detalj eller sammanställning i samma mapp - Hela mappen kan flyttas eller döpas om utan att länkningen bryts. - Ritningsfilen kan döpas om eller flyttas till annan mapp utan att länkningen bryts. - Ritningsfilen och modellfillen kan flyttas tillsammans utan att länkningen bryts. - Om modellfilen byter namn eller flyttas bryts länkningen. Om en ritning är länkad till en detalj eller sammanställning i annan mapp. - Ritningen (eller mappen som ritningen ligger i) kan flyttas eller döpas om utan att länkningen bryts. - Om modellfilen byter namn eller flyttas bryts länken. - Om ritningen flyttas till en annan dator bryts länkningen. 11

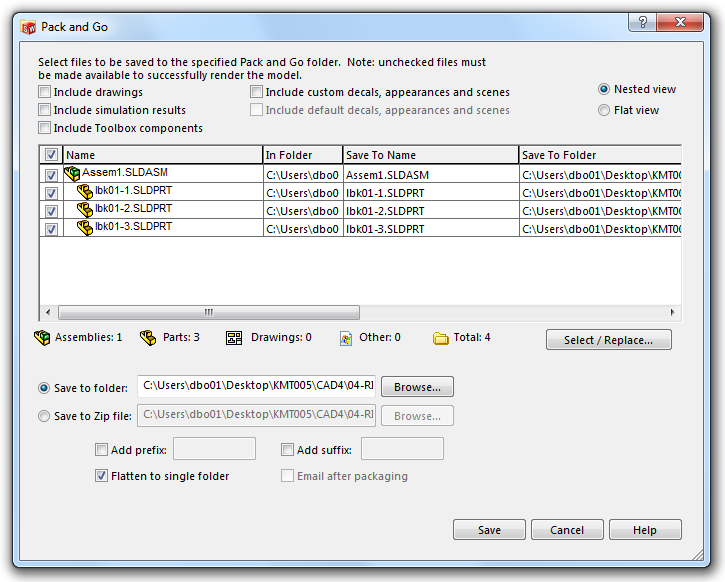

12 Pack & Go (repetition) Sparar automatiskt en kopia av alla nödvändiga filer i en mapp eller zip-fil. Verktyget nås via menyn > Arkiv > Pack & Go - Filerna måste först vara sparade normalt Om man sparar till en zip-fil är det klokt att undvika å, ä och ö i filnamnen. - Filnamn kan ändras i Pack & Go dialogen genom att man dubbelklickar i rutan Save To Name i tabellen och anger ett nytt namn. 12

13 Att göra SolidWorks Grundkurs - Appendix A: Mallar Häfte Ritteknik grunder #1 & #2 - Den som redan är helt färdig kan jämföra sina egna lösningar med lösningsförslagen som nu finns i kursmappen. Observera att din lösning inte behöver se lika dan ut som lösningsförslaget för att vara korrekt. - Inget nytt ritteknik häfte med denna föreläsning. Fortsätt jobba med INL2A 13
