1 Bygghandlingar 90 Lager och koder Mica Lindfors, WSP Samhällsbyggnad David Sandegård, Vianova

2 Koder och lager - Historik Lagernamn inom Mark POINT M-311, M-442, M-230 Position 1= POINT-applikation. M = Mark A= Arkitekt, K= Konstruktion Pos 2. Ursprung. A=allmänt, I=inmätt, - = projekterat. Pos 3. Områdestillhörighet. 1=Grundkarta, 2= LA, 3=Väg, 4=VA, 5=Terräng Pos4,5. Grupptillhörighet inom menyn (applikationen) Väg=3: 11=Centrumlinjer, 12=Kantlinjer, 33=Vägmärken Centrumlinje skapad med POINT Väg= M-311

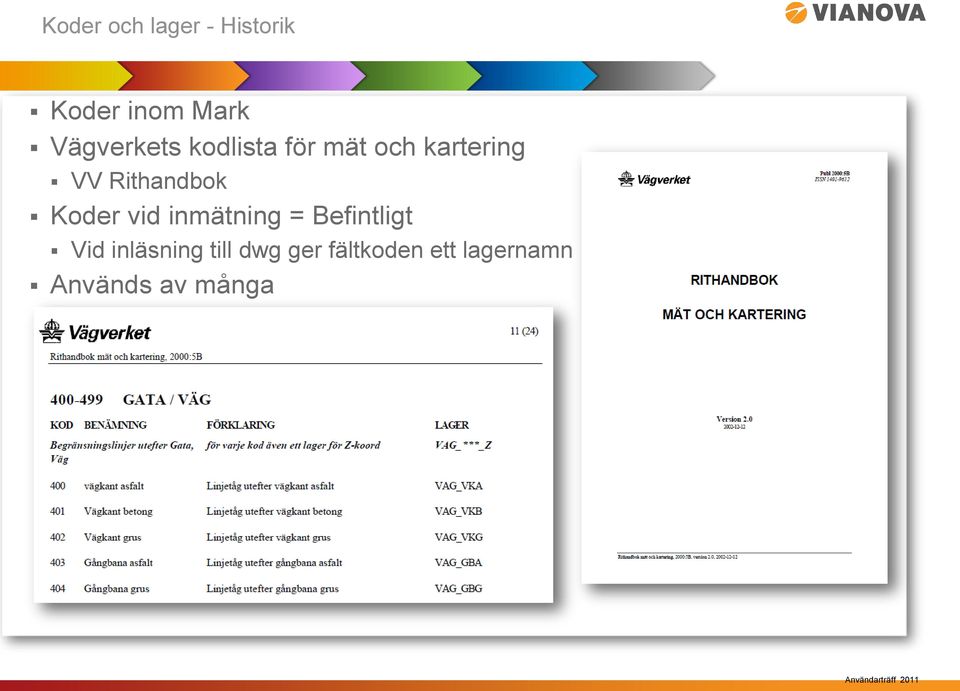

3 Koder och lager - Historik Koder inom Mark Vägverkets kodlista för mät och kartering VV Rithandbok Koder vid inmätning = Befintligt Vid inläsning till dwg ger fältkoden ett lagernamn Används av många

4 Koder och lager Historik Bygghandlingar 90 Del 7 Redovisning av Anläggning, 1996 Hur man hanterar ritningar Ritningsramar Måttsättning, beteckningar Linjetyper, symboler Exempelritningar Inga lagernamn eller koder

5 Koder och lager - Historik Lagernamn enligt POINT Lagernamn Projekterat Fältkodlista, VV Rithandbok Lagernamn Befintligt Symboler, linjetyper BH90 Lager enligt POINT utvecklades inte, branschen ville ha bättre lager för Projekterat Lager för Befintligt fungerade bra Byggsidan hade fungerande lagerstruktur - ISO

6 Bygghandlingar 90 Del 7, utgåva 2 Redovisning av Anläggning Begrepp Landskapsinformation BIM Modellfiler Linjetyper, symboler Klassificering och kodning Kodspråket hänvisar till SB-rekommendationer 11 Koder för Anläggningsinformation (projekterat) Hänvisar till BSAB96 Koder för Landskapsinformation (befintligt) Vidareutveckling av kodlistan i VV Rithandbok

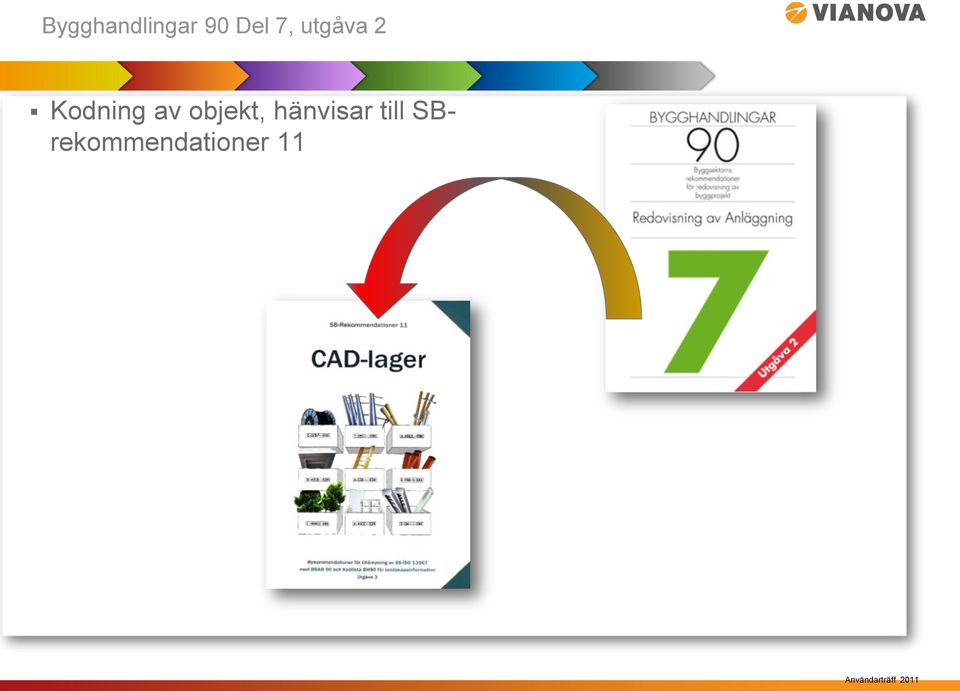

7 Bygghandlingar 90 Del 7, utgåva 2 Kodning av objekt, hänvisar till SBrekommendationer 11

8

9 Ansvarig part Vem har ritat prylen?

10

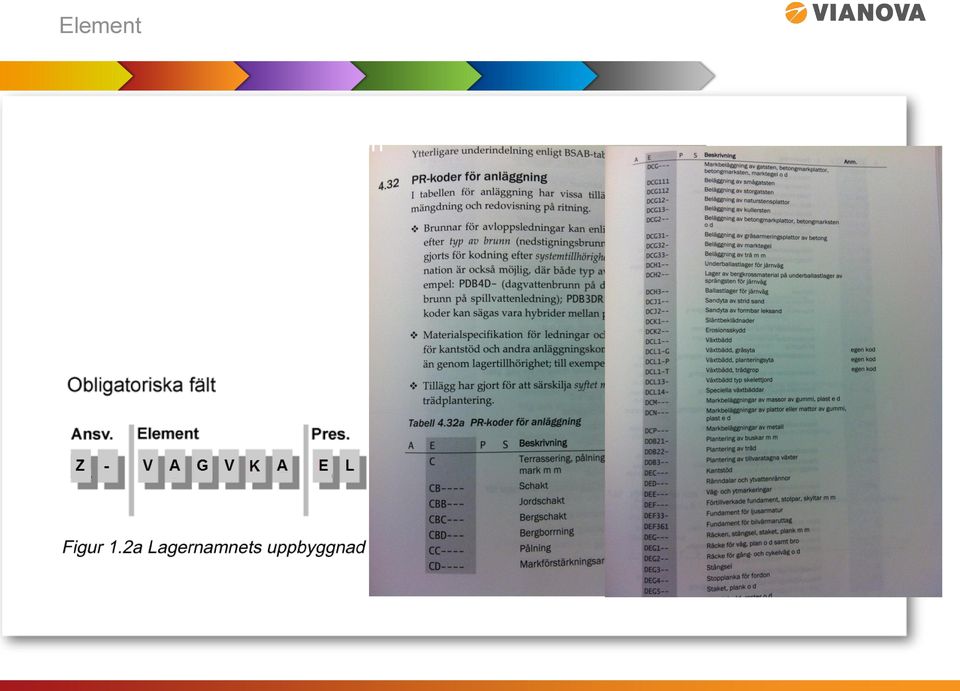

11 Element Kodlistor: BH90 för landskapsinformation BSAB Produktionsresultat BSAB Byggdelar TEip

12

13 Presentation Hur visas prylen?

14

15 Status Vad händer?

16

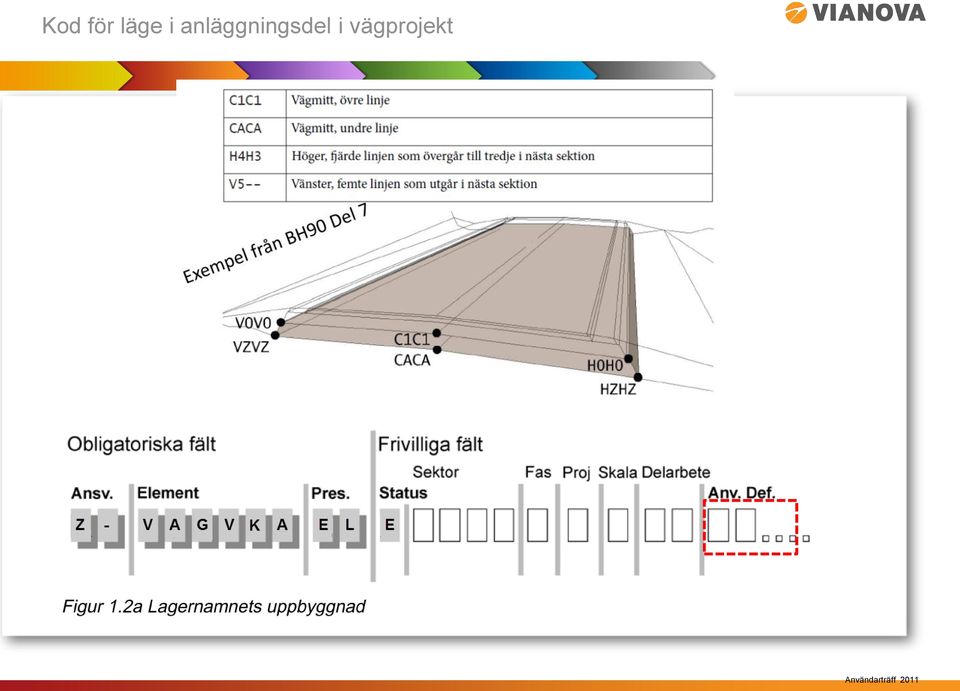

17 Kod för läge i anläggningsdel i vägprojekt

18 Projekteringsmetodik BIM Samgransking Samgranskning är ett fokusområde för FOI projektet Projekteringsmetodik BIM. Referensgrupp som ska kommunicera med branschen så att det som görs är relevant. Styrgrupp och projektgrupp inom Trafikverket Arbetsgrupp inom Vectura och WSP

19 Projekteringsmetodik BIM Samgransking Syfte? Bakgrund? Mål?

20 Projekteringsmetodik BIM Samgransking Modeller Nyckelord: - Begrepp - Pilotprojekt - Statusmärkning - Kodning - Ansvar

21 Begrepp I "Bilaga A Begreppsdefinitioner till Bygghandlingar 90, del 7, är begrepp som är unika för anläggningsprojekt förtecknade. Intressanta för alla projektmedlemmar, då det är viktigt att vi pratar samma språk. Exempel på begrepp som vi alla behöver kunna: Anläggningsmodell Samordningsmodell VR-modell, presentationsmodell Ritning Karta

22 Pilotprojekt Styrande för att arbeta med BIM modell: Villkorsbilaga till AF (1P040002) Leveransspecifikation (1P070002) IT-handledning (1D070001) PM Leveransmeddelande (1C140001) BIM-modell (C141A001)

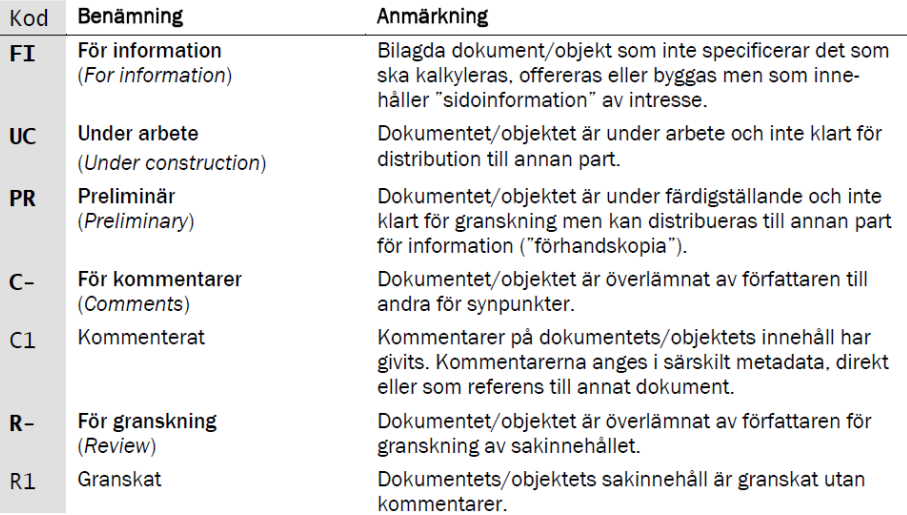

23 Statusmärkning

24 Kodning Exempel på kodlistor: BH90 för landskapsinformation BSAB Produktionsresultat BSAB Byggdelar TEip

25 Ansvar

26 Projekteringsmetodik BIM Samgransking Syfte? Bakgrund? Mål?

27 Projekteringsmetodik BIM Samgransking Används DWG som underlag till BIM-modell? Vad kan en DWG hantera? Lager Attribut Xdata Vilka projekteringsverktyg och BIM-verktyg kan läsa DWG? Alla? Nästan alla? De flesta?

28 Projekteringsmetodik BIM Samgransking Skulle det vara bra om vi får rådstexter som hjälper oss att hantera frågor kring modeller?

29 Verktyg - Export av data till objekt som xdata Skulle det vara bra om vi utifrån Svensk standard och projektspecifika värden kunde välja att: Lägga xdata till objektet Döpa om lagernamnet

30 Verktyg Kravspecifikation för verktyg till AutoCAD De obligatoriska fälten från CAD-lager SB11 ska finnas och innehålla listor på de värden som anges i boken. Bakom varje fält ska det finnas en konfiguration som man lätt kan justera utifrån projektspecifika krav. Det ska vara möjligt att peka ut olika kodlistor för fältet Element. Specifika krav respektive projekteringsverktyg Namn och nummer som anges i projekteringsverktyget till objektet ska exporteras till ett fält som man kan styra konfigurationen för.

31 Projekteringsmetodik BIM Samgransking Skulle det vara bra om vi hade gemensamma teckenförklaringar för DWG för 2D och 3D?

32 Projekteringsmetodik BIM Samgransking Syfte? Bakgrund? Mål?

33 Standard för cad-lager SS ISO Elva tecken i fyra fält, de tre första obligatoriska

34 SB-rekommendationer 11, CAD-lager Förklaringsbok för tillämpning av standard CAD-lagerboken SS-ISO Lagernamn!

35 Lagernamn enligt SS-ISO Pos 1-2, Ansvarig part A-, K-, L-, T-, V1, V2 Tabell finns i CAD-lagerboken, kompletterad lista i BH90 Pos 3-8, Element Tabeller finns i BSAB-systemet eller BH90 Pos 9-10, Presentation Tabell finns i CAD-lagerboken Pos 11, Status Tabell finns i boken

36 Lagernamn enligt SS-ISO 13567, Element Pos 3-8, Element Vad är det för pryl? Tabeller finns i BSAB-systemet eller BH90 Befintligt : BH90 Bygger på VV Rithandbok Men anpassad så att alltid 6 tecken Nytt/projekterat BSAB Byggdelar BSAB Produktionsresultat TRV Teip

37 Lagernamn enligt SS-ISO 13567, Element BSAB Byggdelar BSAB Produktionsresultat AMA-kod BH90 Landskapsinformation TRAFIKVERKET TEiP

38 Funktion för att skapa lager i Novapoint BIM FP2d

39 Funktion för att redigera lagernamn Senare
