1 Digitala Informationsleveranser till och från Förvaltning Tillämpningsanvisning:Fi2 baserad på Bygghandlingar 90 del 8 utgåva 2 Bilaga 6 Regionservice 1(30)

2 Innehåll 0. Inledning Informationssamordning Samordning i användning och förvaltning... 5 PROJEKTSTART... 5 SKEDESÖVERGÅNGAR... 5 UTVÄXLING... 6 ARBETE I MODELLER... 6 RFP-ARBETE... 7 UTRYMMEN... 8 INSTALLATIONSMODELLER HÅLTAGNING INFRASTRUKTUR RITNINGSHANTERING SAMGRANSKNING ENERGIBERÄKNINGAR MÄRKNING KONTROLLER Filhantering STRUKTURER OCH BETECKNINGAR MALLAR Informationsleveranser Leveransspecifikation OBJEKT OCH EGENSKAPER I MODELLER (30)

3 0. Inledning 0.1 Inledning Bilaga 6 beskriver och definierar företagsspecifika krav på informationssamordningen i projekt. Den behandlar formerna för och innehållet i informationsutväxlingen mellan samarbetes olika aktörer samt de tekniska system som skall integreras. 0.2 Syfte Syftet med informationssamordningen är att samarbeten skall vara kostnadseffektiva och kvalitetssäkrade genom hela processen, samt att informationsöverlämningen till förvaltningen vid ett samarbetsavslut har rätt innehåll. 0.3 Organisation Alla som deltar i samarbetet och skall leverera information i någon form till samarbete respektive förvaltning skall följa dessa anvisningar. 0.4 Styrdokument En projektspecifik manual kan behöva upprättas i vissa projekt. Den skall vara ett komplement till denna bilaga och förtydliga den i förekommande fall. 0.5 Programvarukrav CAD-filer skall i projekten, och vid framställande av relationshandlingar, levereras i, eller vara 100 % kompatibla med Autodesk OMF-format 2012, AutoCAD Architecture och AutoCAD MEP format med svensk formatering. Beställaren accepterar, i undantagsfall, att projekteringen utförs i annat format under förutsättning att nedanstående villkor uppfylls. Om annan programvara än ovan angiven, planeras att användas under projekteringen skall leverantören beskriva metod för samtliga leveranser i projektet, testfiler skall levereras för granskning och metoden skall dokumenteras av leverantören och godkännas av beställarens CAD-strateg före projektstart. Det åligger konsulten att säkerställa att leveranserna uppfyller kraven enligt Tillämpningsanvisning: Fi2 utan merkostnad för beställaren. Vid ombyggnadsprojekt levererar beställaren modellfiler på befintligt utförande i AutoCad Architecture och i viss utsträckning i Autocad MEP Dessa filer skall användas vid projektering med ovan nämnda programvara. Beslut om ev. förändrad version av utväxlingsformat skall vara förankrad hos beställaren. 3(30)

4 1.1 Generellt Projektering skall utföras enligt nedan i samtliga samarbeten. De huvudsakliga leveranserna är modellbaserad objektinformation inklusive kompletterande översikts- och principritningar. 1.2 Utväxling ALL utväxling av filer under projektets gång skall ske via gemensam projektserver som beställaren tillhandahåller. Enbart beställarens projektserver får användas och den struktur som är förberedd. 1.3 Ombyggnadsprojekt Vid ombyggnadsprojekt skall informationen i befintliga filer och dokument förvaltas under samarbetets gång. Detta gäller såväl ritningsinformation som den objektbaserade informationen enligt kap Objektsorienterad projektering Objektsorienterad projektering innebär att samtliga byggdelskomponenter upprättas som de objekt de skall representera. Det innebär att en vägg är en vägg, en kabelstege en kabelstege osv. Därefter läggs information på objekten. Objektinformationen är kravställd till sitt innehåll för att kunna användas i andra digitala system. 1.5 Generiska objekt De objekt som levereras skall vara generiska, ej produktspecifika, för att kunna styra informationsmängden på objekten samt kvalitetssäkra innehållet. Enbart kravställd information får följa med objekten vid leverans. 1.6 Objektmodeller Projekteringen skall utföras som funktionsgranskade och samordnade objektmodeller. Varje disciplin ansvarar för sina egna modeller och får inte göra ändringar i andras modeller. Information skall enbart finnas på ett ställe i de digitala handlingarna, dubbelredovisning skall undvikas. 1.7 Objektinformation Text på ritningar skall i största möjliga utsträckning genereras ur den information som ligger på objekten istället för att manuellt skrivas ut. Automattextning skall göras på följande information; all måttsättning, dimensioner, höjdangivelser samt littera på kravställda objekt inklusive rumstaggar. 1.8 Kvalitetskontroll Leverantören skall genomföra egenkontroll på sina leveranser och dokumentera denna. 4(30)

5 2. Informationssamordning 2.1 Generellt Informationssamordning är en projektstyrningsfunktion som omfattar metoder och digitala leveranser. Informationssamordnaren skall ansvara för styrning i enlighet med Tillämpningsanvisningar tillsammans med bilagor och i förekommande fall upprätta en separat projektspecifik BIM-manual och hålla den uppdaterad genom samarbetet Samordning i användning och förvaltning 01 Metoder generellt I de fall metoder behöver definieras och beskrivas skall detta göras i en projektspecifik BIM-manual. Informationssamordnaren tillsammans med projektledningen avgör vilka metoder som är tillämpliga i samarbetet. PROJEKTSTART 01 Generellt Inför varje samarbete skall beställaren lägga upp relevant underlag på projektserver för samarbetet. 02 Startpaket Startpaket tillhandahålles av beställaren. Det åligger leverantören att kontrollera att tillräckliga underlag finns samt att beställa nödvändiga kompletteringar. Vid ombyggnadsprojekt gäller att befintliga digitala underlag, levererade till samarbetet av beställaren måste användas. Inga egna interna underlag hos leverantören från tidigare projekt får återanvändas. De underlag som lämna ut är kopior. Vid leverans av relationshandlingar skall originalet lånas ut från förvaltningen och ombyggnadsprojektet skall flyttas över till originalet. 03 Informationssamordningsmöte Vid samarbetets start kallar informationssamordnaren till ett första samordningsmöte för informationsansvariga där processer och förutsättningar gås igenom enligt Bilaga 1. Projektspecifik manual skall upprättas till detta möte i förekommande fall. SKEDESÖVERGÅNGAR 01 Generellt Övergångar mellan samarbetets olika skeden, skall i förekommande fall dokumenteras i projektspecifik BIM-manual. Det gäller bl a struktur för upplägg av skeden, leveranser, granskningsförfarande och ändringshantering. 5(30)

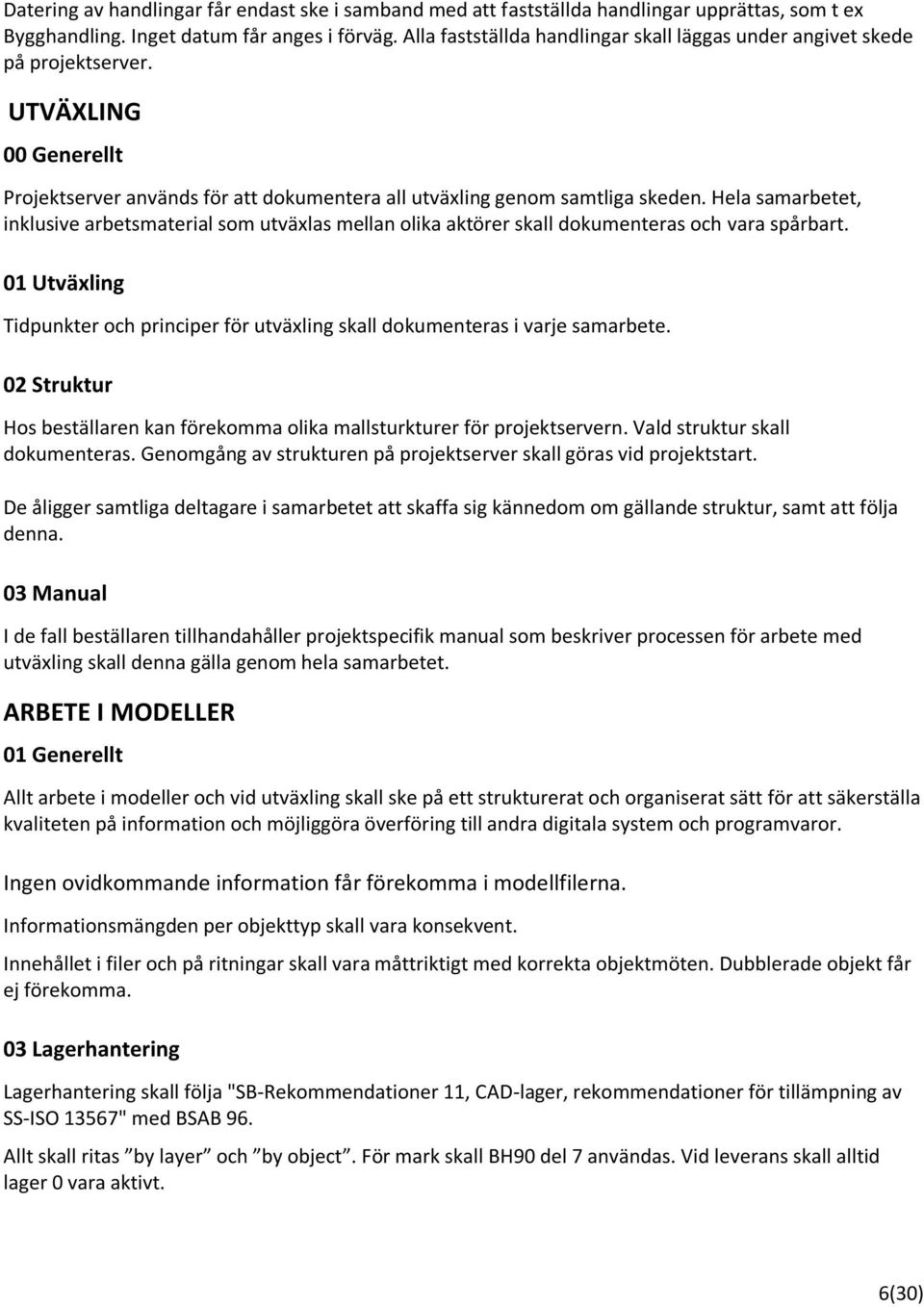

6 Datering av handlingar får endast ske i samband med att fastställda handlingar upprättas, som t ex Bygghandling. Inget datum får anges i förväg. Alla fastställda handlingar skall läggas under angivet skede på projektserver. UTVÄXLING 00 Generellt Projektserver används för att dokumentera all utväxling genom samtliga skeden. Hela samarbetet, inklusive arbetsmaterial som utväxlas mellan olika aktörer skall dokumenteras och vara spårbart. 01 Utväxling Tidpunkter och principer för utväxling skall dokumenteras i varje samarbete. 02 Struktur Hos beställaren kan förekomma olika mallsturkturer för projektservern. Vald struktur skall dokumenteras. Genomgång av strukturen på projektserver skall göras vid projektstart. De åligger samtliga deltagare i samarbetet att skaffa sig kännedom om gällande struktur, samt att följa denna. 03 Manual I de fall beställaren tillhandahåller projektspecifik manual som beskriver processen för arbete med utväxling skall denna gälla genom hela samarbetet. ARBETE I MODELLER 01 Generellt Allt arbete i modeller och vid utväxling skall ske på ett strukturerat och organiserat sätt för att säkerställa kvaliteten på information och möjliggöra överföring till andra digitala system och programvaror. Ingen ovidkommande information får förekomma i modellfilerna. Informationsmängden per objekttyp skall vara konsekvent. Innehållet i filer och på ritningar skall vara måttriktigt med korrekta objektmöten. Dubblerade objekt får ej förekomma. 03 Lagerhantering Lagerhantering skall följa "SB-Rekommendationer 11, CAD-lager, rekommendationer för tillämpning av SS-ISO 13567" med BSAB 96. Allt skall ritas by layer och by object. För mark skall BH90 del 7 användas. Vid leverans skall alltid lager 0 vara aktivt. 6(30)

7 04 Enheter Alla digitala modeller skall använda metersystemet i alla tre dimensionerna och skalan skall vara 1:1, 1 enhet=1mm. Undantaget grundkartor som utförs 1 enhet= 1meter. 05 Koordinatsystem Koordinatsystem skall vara Sweref och RH2000 i höjdled. Observera att den lokala höjden per våningsplan i modellen alltid skall vara 0,0 för färdigt golv. Gäller samtliga discipliner. 06 Insättningspunkt Koppling ska redovisas mellan koordinatsystemet Sweref , och projektets 0,0. A ansvarar för projektets insättningspunkt och höjdangivelse i koordinatsystemen. A skall ansvara för och dokumentera byggnadens läge i modellfilen i förhållande till 0,0. Byggnadens läge i modellfilen skall definieras mot fixt modulsystem eller angiven punkt i byggnaden. Vid nybyggnadsprojekt skall byggnaden placeras i positiv kvadrant. Observera att om flera byggnader ingår i samma projekt skall de upprättas i olika modellfiler. Två byggnader med gemensamma omslutande yttervägg skall upprättas i en och samma modellfil. Byggnader som skall vara i åtskilda modeller skall ligga i anslutning till 0,0 och kopplas samman via xreffars angivna positioner. Vid ombyggnadsprojekt får aldrig byggnader flyttas ur sitt läge eller vridas i modellfilen. Det ursprungliga läget för 0,0,0 i modellfilen får aldrig flyttas. 07 BSAB 96 BSAB-systemet skall användas vid kategorisering av byggdelar. 08 Utväxling Vid utväxling genom hela samarbetet, skall modellfiler vara städade och kontrollerade mot leveransspecifikation. UCS skall vara satt till World, enbart en viewport i modelläget skall vara aktiv. 09 Detaljering Objektens detaljeringsgrad i modellfilen skall motsvara skala 1:100. Se 4.12c BH90. RFP-ARBETE 01 Generellt RFP-arbetet avser kravställning på rumsnivå i projekt. 02 Metod Om kravställning på rumsnivå skall göras i samarbetet skall metod och tillvägagångssätt dokumenteras 7(30)

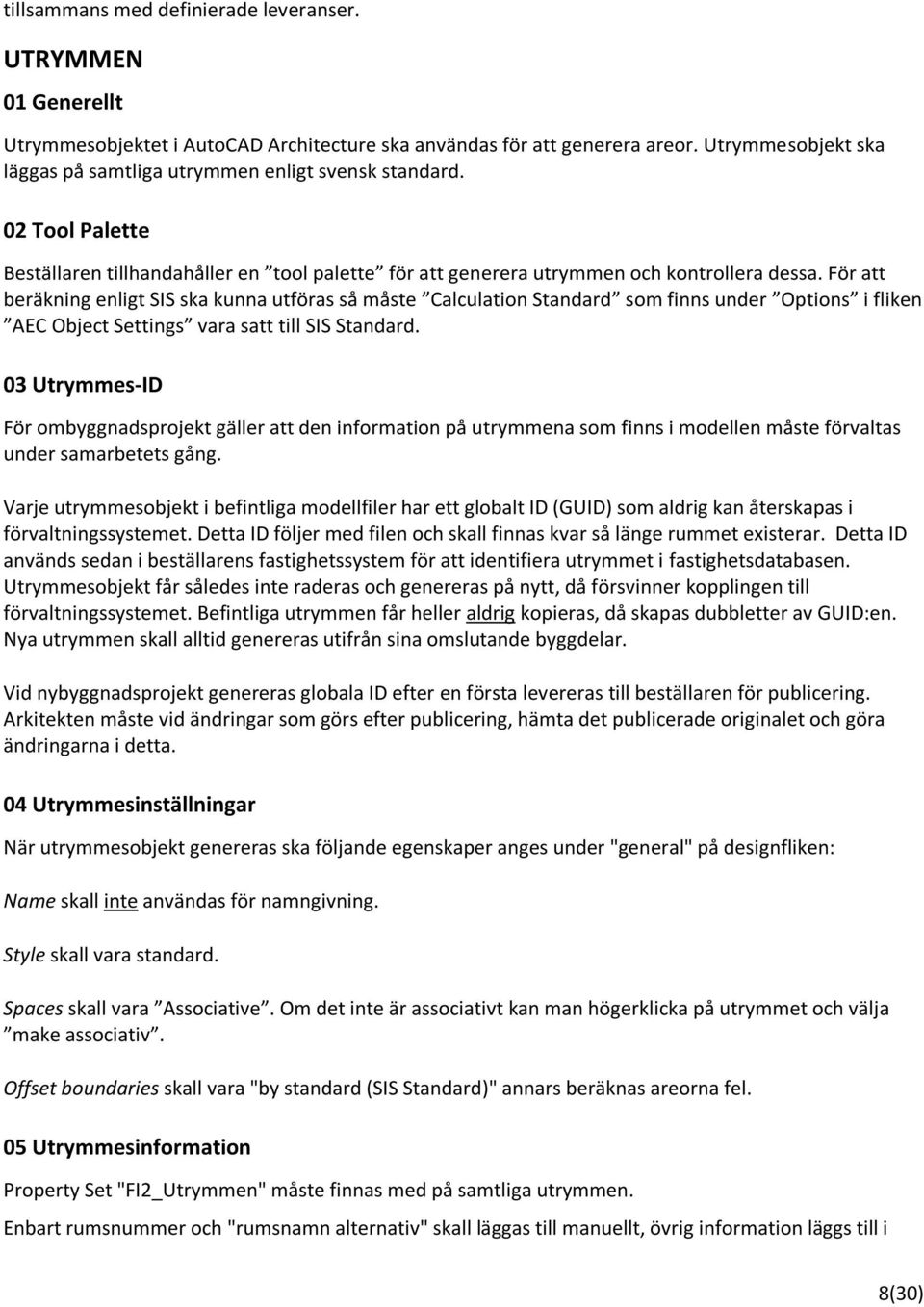

8 tillsammans med definierade leveranser. UTRYMMEN 01 Generellt Utrymmesobjektet i AutoCAD Architecture ska användas för att generera areor. Utrymmesobjekt ska läggas på samtliga utrymmen enligt svensk standard. 02 Tool Palette Beställaren tillhandahåller en tool palette för att generera utrymmen och kontrollera dessa. För att beräkning enligt SIS ska kunna utföras så måste Calculation Standard som finns under Options i fliken AEC Object Settings vara satt till SIS Standard. 03 Utrymmes-ID För ombyggnadsprojekt gäller att den information på utrymmena som finns i modellen måste förvaltas under samarbetets gång. Varje utrymmesobjekt i befintliga modellfiler har ett globalt ID (GUID) som aldrig kan återskapas i förvaltningssystemet. Detta ID följer med filen och skall finnas kvar så länge rummet existerar. Detta ID används sedan i beställarens fastighetssystem för att identifiera utrymmet i fastighetsdatabasen. Utrymmesobjekt får således inte raderas och genereras på nytt, då försvinner kopplingen till förvaltningssystemet. Befintliga utrymmen får heller aldrig kopieras, då skapas dubbletter av GUID:en. Nya utrymmen skall alltid genereras utifrån sina omslutande byggdelar. Vid nybyggnadsprojekt genereras globala ID efter en första levereras till beställaren för publicering. Arkitekten måste vid ändringar som görs efter publicering, hämta det publicerade originalet och göra ändringarna i detta. 04 Utrymmesinställningar När utrymmesobjekt genereras ska följande egenskaper anges under "general" på designfliken: Name skall inte användas för namngivning. Style skall vara standard. Spaces skall vara Associative. Om det inte är associativt kan man högerklicka på utrymmet och välja make associativ. Offset boundaries skall vara "by standard (SIS Standard)" annars beräknas areorna fel. 05 Utrymmesinformation Property Set "FI2_Utrymmen" måste finnas med på samtliga utrymmen. Enbart rumsnummer och "rumsnamn alternativ" skall läggas till manuellt, övrig information läggs till i 8(30)

9 klasslistorna, respektive läses av automatiskt. Angivna klasslistor skall användas för att lägga på rumsinformation under "Classification" i property setet för Fi2-utrymmen i utsträckning enligt leverensspecifikation. 06 Hissar och schakt Utrymmesobjekt skall upprättas för schakt och hissar på varje våningsplan. Under "SpaceType SIS" skall samtliga rum sättas till Secondary area in a dwellling, utom schakt, som sätts till shaft. Hissar sätts enbart som "Secondary area in a dwelling på entréplan, resterande sätts till "shaft", för att BRA skall räknas med på ett av våningsplanen. 07 Rumsnamn Rumsnamn skall väljas ur klassifikationslista och får aldrig skrivas in manuellt. Vald funktionskod visas i Property Set och läses då av i rumstaggen. 08 Rumsnumrering Samtliga utrymmen oavsett storlek skall anges med rumsnummer och rumsnamn. Texten placeras om möjligt centrerad i rummet. Taggar för rumslittrering finns i mallfilen. 09 Rumsnumrering vid nybyggnad Rumsnumret skall vara unikt för våningsplanet i byggnaden. Numreringen skall utföras planvis med löpnummer, 2 eller 3 siffror. Start vid entré och därefter medsols inom planet. Rumsnumrering skall betecknas med byggnadsbeteckning - plannummer - rummets löpnummer. Rumsförteckningen skall godkännas av beställaren. 10 Rumsnumrering vid ombyggnad Förändring av befintlig rumsnumrering får enbart göras i samråd med beställaren. Numren motsvarar verkliga skyltar på dörrar och kan vara kopplade till märkning av teknisk utrustning. Inventering av befintliga rumsnummer skall alltid göras vid samarbetets början. Skall utrymmen slås ihop, behålles det med lägst rumsnummer, övriga tas bort. Skall ett utrymme delas upp i flera behåller man ursprungsrummet och lägger till nya med tillägget A, B, C etc. Rum som utgår tas bort. 9(30)

10 INSTALLATIONSMODELLER 01 Generellt Dessa anvisningar gäller för samtliga modellfiler som omfattar rör- eller luftbehandlingssystem. Samtliga system skall vara sammanhängande i modellfilen. 02 er objekt "Duct engeneering data" skall vara ifylld i enlighet med Leveransspecifikationen, denna information får ej förekomma i andra Property Set. Inga proxyobjekt får förekomma. 03 Multiview parts "Multiview parts" för t ex don accepteras, dessa skall dock klassas som respektive byggdel vid IFC-export. Klassning görs via "IFCMEPTypeClassification" på fliken för "Extended data" på Tool palette. Klasslistan ligger i dwt-mallen. "Multiview parts" måste hänga samman med systemet det tillhör. 04 System System skall vara angivet enligt beställarens krav. 05 Rumstaggar Teknikkonsulter generar egna taggar som läser av utrymmena från A-modellens genom extern referens. Detta för att öka läsbarheten, undvika taggar som "krockar" med installationerna, samt för att erhålla automatiska uppdateringar. 06 IFCexport IFCexport skall vara möjlig. HÅLTAGNING 01 Generellt Håltagningsprocessen skall definieras. Principen för håltagningsprocessen innebär att installatörerna skall leverera hålobjekt till K som godkänner dessa genom att lägga in dem i K-modellerna. Granskningen utförs sedan i samgranskningsmodellen. 10(30)

11 INFRASTRUKTUR 01 Generellt Mark ansvarar för att senast gällande underlag av grundkartor används i samarbetet. 02 Förvaltningsmodeller Regionservice håller på med uppbyggnaden av geodatabaslösningar för ledningar i mark och ytredovisning av mark enligt nedan. Leveranser skall i förekommande fall anpassas till dessa lösningar. Vid samarbetets slut skall förvaltningsinformation levereras för bland annat skötselkoder och märkning. Specifika instruktioner och digitala underlag för hur förvaltningsmodeller skall upprättas respektive ändras levereras av beställaren. Optiska kablar och telenät Ledningsdragning för optiska kablar och telenät finns idag samlat i en databaslösning, Mapguide, för vissa områden. Projektörer skall leverera information till dokumenthanterare vid projektavslut för att uppdatera databasen. Databaser, ritningar och registreringshandlingar administreras av Rs och skall hållas aktuell. Förändringar införs löpande på i databaser (Mapguide), ritningar och i registreringsprogram. Informationen vid förändring skall lämnas over till berörd Dokumenthandläggare 03 Insättningspunkt Insättningspunkter för byggnader skall dokumenteras. 04 Inmätningar Inmätningar och geotekniska undersökningar som utförs under samarbetet skall dokumenteras och levereras till beställaren. RITNINGSHANTERING 01 Generellt Ritningsnumrering skall följa anvisningarna i BH90 för beteckningar och SS utgåva 2 för ritningsnumrering med undantag av att punkter ersätts med bindestreck. 02 Ritningar Utseende på ritningar skapade i CAD-verktyg skall överensstämma med sedvanlig praxis för ritningar i byggbranschen, Bygghandlingar 90. Texthöjder skall anpassas för att vara läsbara i halv skala, alltså vid förminskningar från A1-format till A3-11(30)

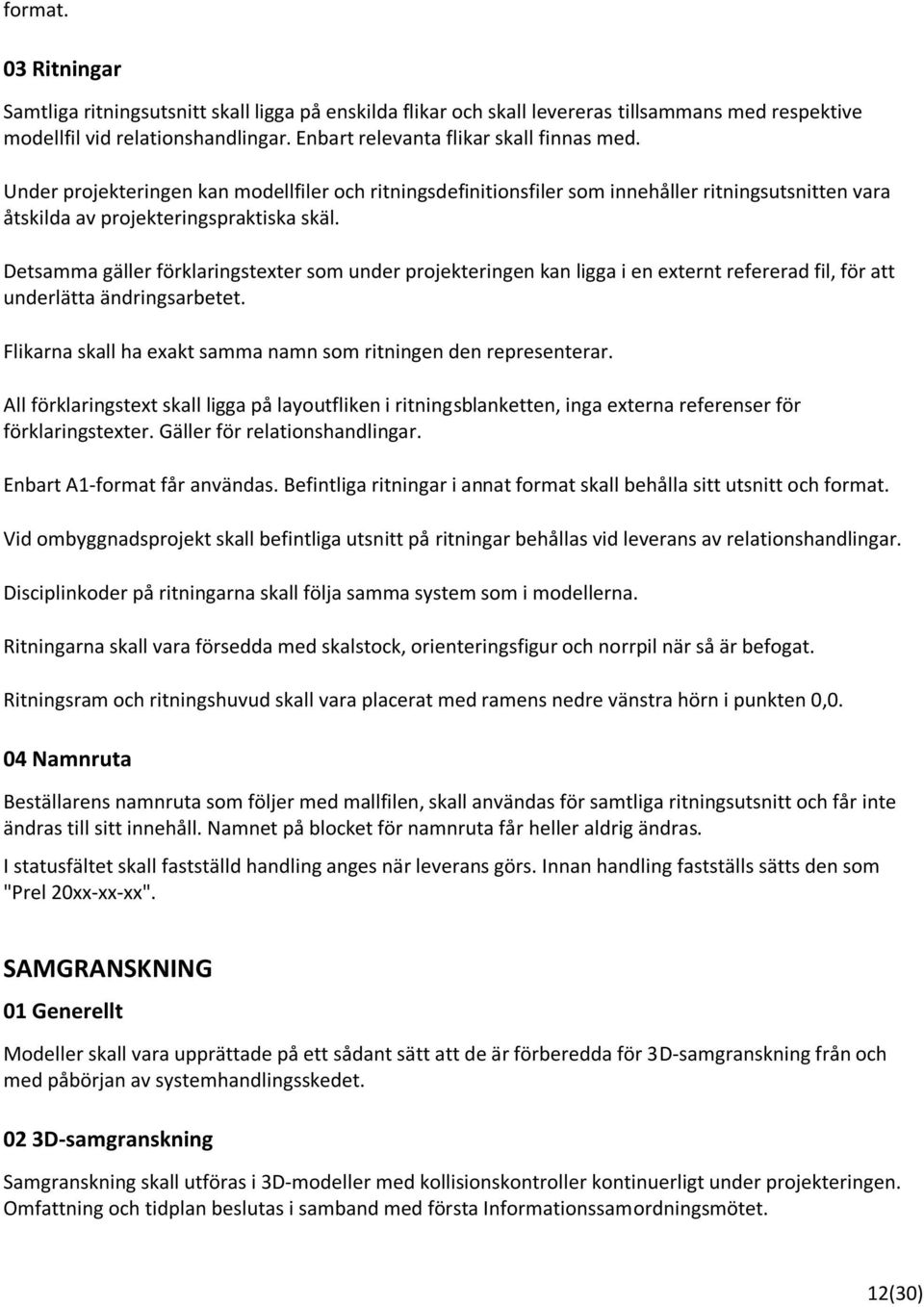

12 format. 03 Ritningar Samtliga ritningsutsnitt skall ligga på enskilda flikar och skall levereras tillsammans med respektive modellfil vid relationshandlingar. Enbart relevanta flikar skall finnas med. Under projekteringen kan modellfiler och ritningsdefinitionsfiler som innehåller ritningsutsnitten vara åtskilda av projekteringspraktiska skäl. Detsamma gäller förklaringstexter som under projekteringen kan ligga i en externt refererad fil, för att underlätta ändringsarbetet. Flikarna skall ha exakt samma namn som ritningen den representerar. All förklaringstext skall ligga på layoutfliken i ritningsblanketten, inga externa referenser för förklaringstexter. Gäller för relationshandlingar. Enbart A1-format får användas. Befintliga ritningar i annat format skall behålla sitt utsnitt och format. Vid ombyggnadsprojekt skall befintliga utsnitt på ritningar behållas vid leverans av relationshandlingar. Disciplinkoder på ritningarna skall följa samma system som i modellerna. Ritningarna skall vara försedda med skalstock, orienteringsfigur och norrpil när så är befogat. Ritningsram och ritningshuvud skall vara placerat med ramens nedre vänstra hörn i punkten 0,0. 04 Namnruta Beställarens namnruta som följer med mallfilen, skall användas för samtliga ritningsutsnitt och får inte ändras till sitt innehåll. Namnet på blocket för namnruta får heller aldrig ändras. I statusfältet skall fastställd handling anges när leverans görs. Innan handling fastställs sätts den som "Prel 20xx-xx-xx". SAMGRANSKNING 01 Generellt Modeller skall vara upprättade på ett sådant sätt att de är förberedda för 3D-samgranskning från och med påbörjan av systemhandlingsskedet. 02 3D-samgranskning Samgranskning skall utföras i 3D-modeller med kollisionskontroller kontinuerligt under projekteringen. Omfattning och tidplan beslutas i samband med första Informationssamordningsmötet. 12(30)

13 Samordningsmodeller skall hållas uppdaterade under produktionsfasen och göras tillgängliga för BE som informationshandling. Det åligger konsulterna att förbereda modellerna inför samtliga leveranser. ENERGIBERÄKNINGAR 01 Generellt Metod och omfattning av energiberäkningar skall dokumenteras i förekommande fall. 02 Beräkningar Vid genomförda energiberäkningar skall hela beräkningsmodellen levereras tillsammans med beskrivning av metod och struktur samt ingående parametrar. MÄRKNING 01 Generellt Anvisningar för hur märkning skall genomföras finns på följande länkar: Regionservice "Benämningar installationer, Fastighet- och verksamhetsinstallationer"" KONTROLLER 01 Generellt Rutin för kontroller och checklistor dokumenteras i förekommande fall. Egenkontroll skall levereras efter varje avslutat skede. 02 Stickprovskontroll Stickprovskontroller utförs kontinuerligt genom projektet för att säkerställa att ställda krav på metoder och leveranser är uppfyllda. Utförlig kontroll görs vid överlämning av slutleverans. 3. Filhantering 13(30)

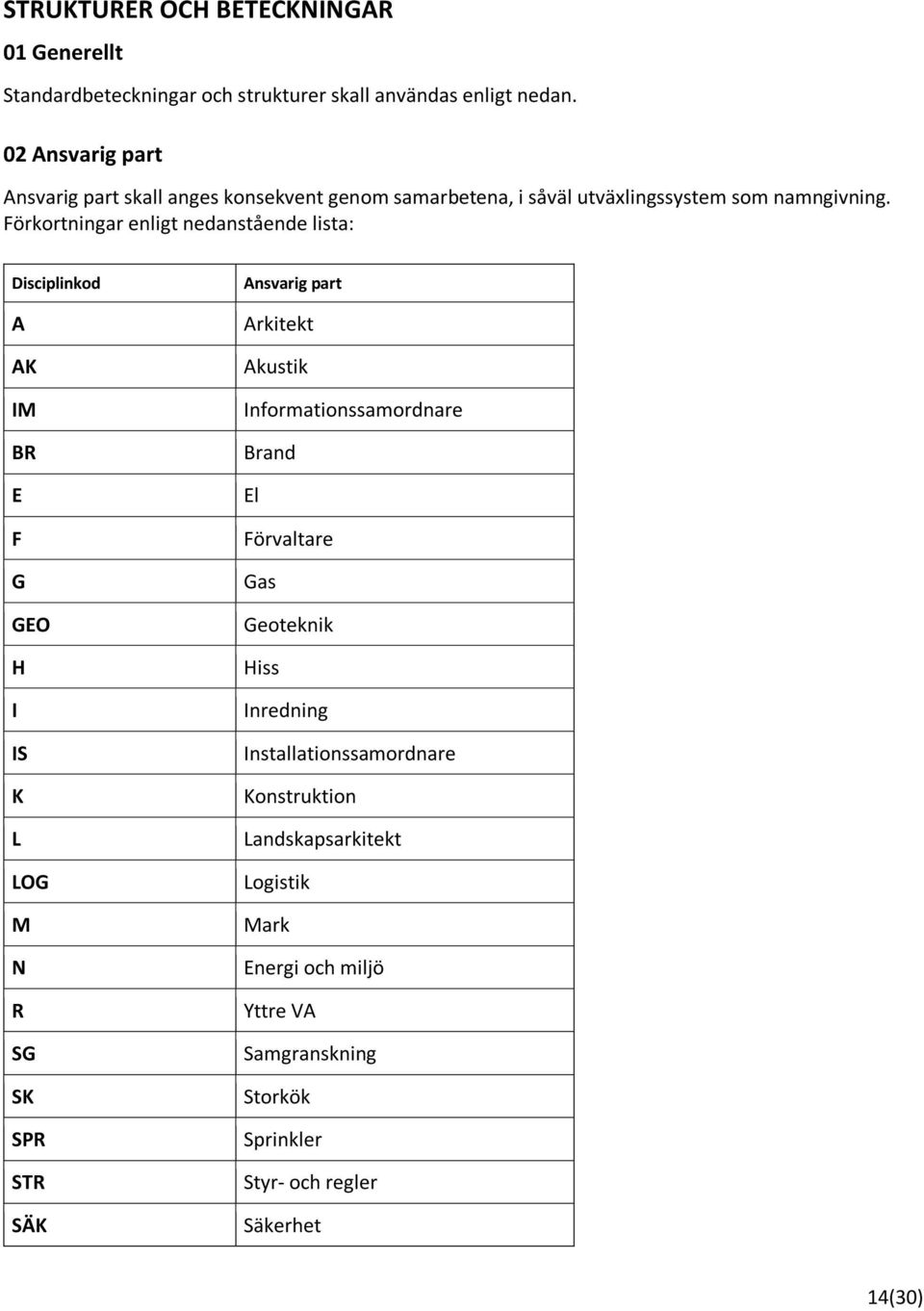

14 STRUKTURER OCH BETECKNINGAR 01 Generellt Standardbeteckningar och strukturer skall användas enligt nedan. 02 Ansvarig part Ansvarig part skall anges konsekvent genom samarbetena, i såväl utväxlingssystem som namngivning. Förkortningar enligt nedanstående lista: Disciplinkod A AK IM BR E F G GEO H I IS K L LOG M N R SG SK SPR STR SÄK Ansvarig part Arkitekt Akustik Informationssamordnare Brand El Förvaltare Gas Geoteknik Hiss Inredning Installationssamordnare Konstruktion Landskapsarkitekt Logistik Mark Energi och miljö Yttre VA Samgranskning Storkök Sprinkler Styr- och regler Säkerhet 14(30)

15 T TH TR V VER VS Tele Tillgänglighet Trafik Ventilation Verksamhet Värme och sanitet 03 BSAB-koder vid namngivning Användningen av BSAB-koder skall utföras i enlighet med detaljerad klasslista BSAB-kod i filnamn skall följa strukturen enligt nedan. Vid mindre projekt används huvudnumret, t ex 27 för sammansatta bärverk. När filerna behöver delas upp, används en mer detaljerad BSAB-kod, t ex 27D för pelarstomme, om denna skall redovisas i separata modeller. I rutan för "Undergrupp" i namnrutan på ritningsflikarna skall, en för Regionservice anpassad, BSAB-kod användas. Här angiven som Undergrupp i ritningshuvud när denna kod avviker från filnamnskoden. Vid ombyggnad skall ursprunglig beteckning användas i ritningsnamnet eftersom detta ej skall ändras. Vid total ombyggnad kan en översyn av ritningsnumrering göras, den skall då godkännas av beställaren. Undergruppen justeras vid behov. Disc. BSAB-kod i filmnamnet Undergrupp i ritningshuvud 00 Sammansatt redovisning M 10 Inmätning M 12 Underbyggnad K 15 Grundkonstruktioner K 16 Stödkonstruktioner K 20 Sammansatt bärverk K 27 Sammansatt bärverk i husstomme K 27D Pelarstommar 27 K 27E Balkstommar 27 K 27F Stombjälklag 27 M/L 30 Sammansatt marköverbyggnad 15(30)

16 M/L 31 Överbyggnader M/L 32 Anläggningskompletteringar A 40 Sammansatta planer A 41 Takplan A 42 Öppningskompletteringar ytterväggar A 43 Inre rumsbildande byggdelar A 43CC Öppningskompletteringar innerväggar 43 A 43DB Golv 43 A 43E Innertak 43 A 45 Huskompletteringar A 46 Rumskompletteringar A 46B Lös inredning (möbler) 46 VS 50 Sammansatta VS-system R 51 Yttre VA G 52 Gassystem VS 53 Avlopp i eller under bottenplattan SPR 54 Brandsläckningssystem VS 55 Kylsystem VS 56 Värmesystem V 57 Luftbehandling E 61 Kanalisation 610 E 63 Kraftförsörjning 632 E 81 El för VVS 631 E 63F Belysningssystem 633 E 63G Ljusdistributionssystem 633 E 63H Elvärmesystem 632 E 63J Motordriftsystem 632 T 64 Sammansatta telesystem 640 T 64BC Flerfunktionsnät i telesystem i fastighet 641 T 64CCB Entré och passerkontrollsystem 643 T 64C Teletekniska säkerhetssystem 644 T 64DBC Kallelsesignalsystem (30)

17 T 64E Telekommunikationssystem 645 T 64CBB Brandlarm 646 T 64BCD Kliniknät 647 T 66 System för spänningsutjämning H 71 Hissystem VS 75 Rörpostsystem VS 78 Diverse transportsystem STR 81 Styr och övervakningssystem för fastighetsdrift BR 9901 Utrymning BR 9902 Brandskydd BR 9903 Insatsplaner E 9904 Växelriktare, utrymningsskylt 05 Modellfilens redovisningssätt -P Planmodeller -S Sektioner -F Fasader -U Uppställningar, elevationer -T Förteckningar -C Schema -X Icke grafisk modell 06 Anvisningar Riktlinjer för Tillämpningsanvisningar och Märkningssystem ligger på Region Skånes hemsida. -V Volymmodeller (sammansatta 3Dmodeller) 17(30)

18 07 Mappstruktur modellfiler Alla modellfiler för respektive disciplin skall samlas i en och samma mapp. Samtliga konsulter skall använda denna mappstruktur under projektets gång i sina interna system. Detta är av stor vikt för att hanteringen med externa referenser skall fungera vid leveranserna till beställare 08 Fastighet Varje fastighet inom Regionsservice betecknas med 4 tecken. Fastighetsbeteckningen omfattar i regel ett helt sjukhusområde. 09 Byggnad Byggnader redovisas med 2 tecken. Vid nybyggnadsprojekt erhålls byggnadsbeteckning från förvaltaren. Varje enskild byggnad skall ha unik beteckning och redovisas separat vid nybyggnad. Befintliga byggnader behåller alltid sin beteckning och indelning. 10 Våningsplan Våningsplanen betecknas med två siffror. Entréplan får alltid beteckningen 10. Samtliga våningsplan skall i filnamnet ha nummer angivet för våningsplan. I namnruta skall plannummer anges enbart för de våningsplan som innehåller utrymmen. Nedre källarplan 08 Källarplan 09 Entréplan 10 Plan våning 2 11 Takplan 18(30)

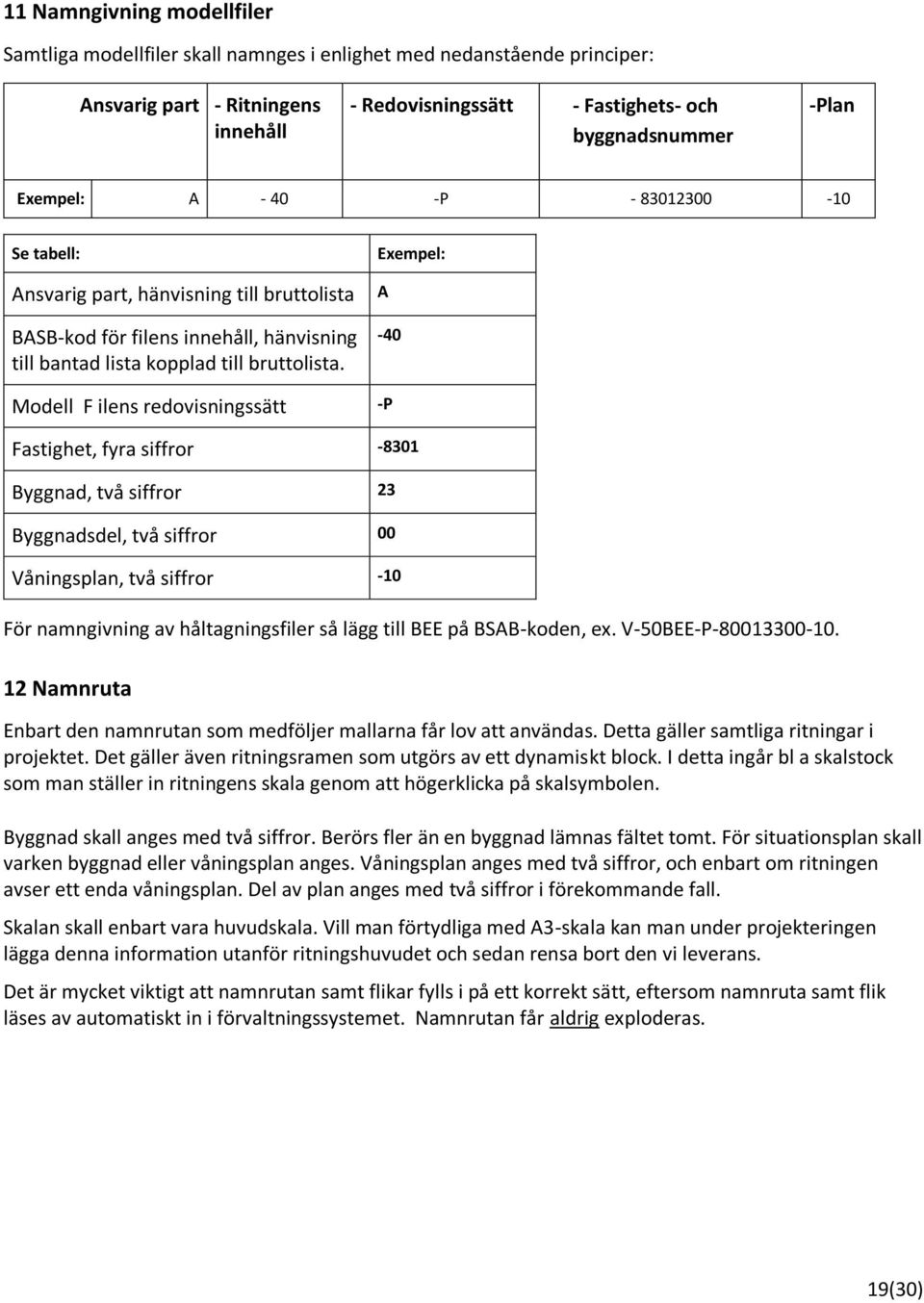

19 11 Namngivning modellfiler Samtliga modellfiler skall namnges i enlighet med nedanstående principer: Ansvarig part - Ritningens innehåll - Redovisningssätt - Fastighets- och byggnadsnummer -Plan Exempel: A P Se tabell: Ansvarig part, hänvisning till bruttolista BASB-kod för filens innehåll, hänvisning till bantad lista kopplad till bruttolista. Exempel: A -40 Modell F ilens redovisningssätt -P Fastighet, fyra siffror Byggnad, två siffror 23 Byggnadsdel, två siffror 00 Våningsplan, två siffror -10 För namngivning av håltagningsfiler så lägg till BEE på BSAB-koden, ex. V-50BEE-P Namnruta Enbart den namnrutan som medföljer mallarna får lov att användas. Detta gäller samtliga ritningar i projektet. Det gäller även ritningsramen som utgörs av ett dynamiskt block. I detta ingår bl a skalstock som man ställer in ritningens skala genom att högerklicka på skalsymbolen. Byggnad skall anges med två siffror. Berörs fler än en byggnad lämnas fältet tomt. För situationsplan skall varken byggnad eller våningsplan anges. Våningsplan anges med två siffror, och enbart om ritningen avser ett enda våningsplan. Del av plan anges med två siffror i förekommande fall. Skalan skall enbart vara huvudskala. Vill man förtydliga med A3-skala kan man under projekteringen lägga denna information utanför ritningshuvudet och sedan rensa bort den vi leverans. Det är mycket viktigt att namnrutan samt flikar fylls i på ett korrekt sätt, eftersom namnruta samt flik läses av automatiskt in i förvaltningssystemet. Namnrutan får aldrig exploderas. 19(30)

20 Används i namnrutan under "typ". Typ enl. Regionservice Ritningskategori 00 Sammansatta ritningar 10 Planritningar 20 Sektioner (snitt, profiler) 30 Fasadritningar 40 Uppställningsritningar 50 Förteckningsritningar 60 Detaljritningar 70 Samordningsritningar 80 Scheman 90 Övrigt 20(30)

21 13 Rumsnumrering Utrymmen ska namnges i enlighet med följande principer: Byggnadsbeteckning, plan och löpnummer. Löpnumret ska bestå av tre siffror. Börja med står för byggnad, 10 står för plan, -234 står för löpnummer. 32-H10-001; Byggnad - Hiss våningsplan - löpnummer 32-S10-002; Byggnad - Schakt våningsplan löpnummer Löpnumret för hiss respektive schakt skall vara samma genom våningsplanen. MALLAR Följande mallar skall användas i projekten. Alla mallar finns tillgängliga på beställarens projektserver. Mall Namn Status Ursprungsförteckning Ritningsförteckning Handlingsförteckning Modellförteckning Ritningsförteckning RH Mall-förteckningar.xlsx Excelark med flikar för samtliga förteckningar. Egenkontroll Egenkontroll.docx Egenkontroller skall göras vid varje avslutat skede. DWT-mallar RS_A_2012-verXX.dwt RS_E_2012-verXX.dwt RS_K_2012-verXX.dwt RS_VVS_2012-verXX.dwt RS_VS52_2012- verxx.dwt Dwt-mallar skall användas för samtliga modeller som skall upprättas i projektet. 21(30)

22 7. Informationsleveranser 01 Informations leverans Modeller skall vara upprättade och strukturerade på ett sådant sätt att de kan göras tillgängliga för produktion. 7.2 Leveransspecifikation OBJEKT OCH EGENSKAPER I MODELLER A-OBJEKT UTRYMME Classification Automatiskt genererad area skall genereras utifrån omgivande väggar eller utrymmesavdelare. PH SH BH RH Rumsfunktion Rumsfunktion Region Skåne x x x Tillstånd Befintligt, rives eller nytt - - x Spacetype_SIS Om utrymmet är schakt eller inte x x x Undertak Demonterbart/Fast/Inget undertak - x x x Asbestinventering Status - x x x Property set mallfil: Rumsnummer Rumsnamn Rumsnamn alternativ FI2_Utrymmen Rumsnummer skrivs manuellt, skall vara kopplad till den fysiska byggnaden Rumsnamn läses automatiskt från klassifikationslista för rumsfunktionskoder Används som kompletterande text till rumsnamnet, vid behov - x x x x x x x x x x - Tillstånd Läses från klasslistan x Rumshöjd Rumsvolymer skall räknas till uk bjälklag - x x x Funktion Läses automatiskt från klasslistan x x x x NTA Areor skall beräknas enligt SIS x x x x BTA Areor skall beräknas enligt SIS x x x x BRA Areor skall beräknas enligt SIS x x x x 22(30)

23 Undertak Läses från klasslistan. - x x x Asbestinventering Läses från klasslistan. - x x x VÄGG Classification Brandklass Brandklass skall på objektet anges som ställt krav. - x x x Ljudklass Ljudklass skall på objektet anges som ställt krav. - x x x Tillstånd Befintligt, rives eller nytt x Property set mallfil: FI2Wall Brandklass Brandklass skall läsa av klasslista - x x x Ljudklass Ljudklass skall läsa av klasslista - x x x Littera Strukturerad litterering av väggar för produktion. - - x x BSAB-kod BSAB-kod skall anges på samtliga objekt. - - x x Dörr Classification Brandklass Brandklass skall på objektet anges som ställt krav - x x x Ljudklass Ljudklass skall på objektet anges som ställt krav - x x x Tillstånd Befintligt, rives eller nytt x Property set mallfil: FI2Door Brandklass Brandklass skall läsa av klasslista - x x x Ljudklass Ljudklass skall läsa av klasslista - x x x Stängningsanordning - x x x Utrymningsväg - x x x Rumsnummer Dörrar kopplade till utrymmen med ankare - x x x Littera Strukturerad litterering av dörrar för produktion - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x Fönster 23(30)

24 Classification Brandklass Brandklass skall på objektet anges som ställt krav - x x x Ljudklass Ljudklass skall på objektet anges som ställt krav - x x x Tillstånd Befintligt eller nytt x Property set: FI2Window Brandklass Brandklass skall läsa av klasslista - x x x Ljudklass Ljudklass skall läsa av klasslista - x x x Utrymningsväg - x x x Öppningsbart - x x x Rumsnummer Littera Strukturerad litterering av fönster för produktion - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x Glasparti Classification Brandklass Brandklass skall på objektet anges som ställt krav - x x x Ljudklass Ljudklass skall på objektet anges som ställt krav - x x x Tillstånd Befintligt eller nytt x Property set: FI2Curtainwall Brandklass Brandklass skall läsa av klasslista - x x x Ljudklass Ljudklass skall läsa av klasslista - x x x Utrymningsväg - - x x Littera Strukturerad litterering av dörrar för produktion - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x Trappa Classification Tillstånd Befintligt eller nytt x 24(30)

25 Property set: FI2Stair Handikappanpassning x BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x Fast inredning Classification Tillstånd Befintligt eller nytt x BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x K-OBJEKT VÄGG objekt skall vara generiska, geometri i förhållande till skede PH SH BH RH Classification Brandklass Brandklass skall på objektet anges som ställt krav - x x x Ljudklass Ljudklass skall på objektet anges som ställt krav - x x x Tillstånd x Property set mallfil: FI2Wall Brandklass Brandklass skall läsa av klasslista - x x x Ljudklass Ljudklass skall läsa av klasslista - x x x Littera Strukturerad litterering av väggar för produktion - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x BJÄLKLAG Classification Brandklass Brandklass skall på objektet anges som ställt krav. - x x x Ljudklass Ljudklass skall på objektet anges som ställt krav - x x x Tillstånd 25(30)

26 Property set mallfil: FI2StructuralMember Brandklass Brandklass skall läsa av klasslista - x x x Ljudklass Ljudklass skall läsa av klasslista - x x x Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x BALK Classification Brandklass Brandklass skall på objektet anges som ställt krav - x x x Tillstånd x Property set mallfil: FI2StructuralMember Brandklass Brandklass skall läsa av klasslista - x x x Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x PELARE Classification Brandklass Brandklass skall på objektet anges som ställt krav - x x x Tillstånd x Property set mallfil: FI2StructuralMember Brandklass Brandklass skall läsa av klasslista - x x x Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x STRÄVA Classification 26(30)

27 Brandklass Brandklass skall på objektet anges som ställt krav - x x x Tillstånd x Property set mallfil: FI2StructuralMember Brandklass Brandklass skall läsa av klasslista - x x x Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x HÅLTAGNING Hålobjekt Tillhörig disciplin för godkända hål. E, V, etc - - x x E-OBJEKT Geometri i förhållande till skede. PH SH BH RH KABELSTEGE BSAB-kod BSAB-kod skall anges på samtliga objekt. - - x x FÖNSTERBÄNKSKANALER ETC. BSAB-kod BSAB-kod skall anges på samtliga objekt. - - x x ARMATURER Saknas krav på objekt Littera - - x x BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x HÅLTAGNING Hålobjekt - x x - 27(30)

28 V-OBJEKT Generiska objekt. Geometri i förhållande till skede. PH SH BH RH KANAL Isolering - x x x Brandklass Brandklass skall på objektet anges som ställt krav - x x x Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x Systemnamn - - x x DON Luftflöde - x x x Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x - Systemnamn - - x x KOMPONENT Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x - Systemnamn - - x x HÅLTAGNING Hålobjekt Gäller godkända hål i rätt lager - - x - VS-OBJEKT RÖR Generiska objekt. Geometri i förhållande till skede. PH SH BH RH 28(30)

29 Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x - Systemnamn - - x x VENTILER Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x - Systemnamn - - x x HÅLTAGNING Hålobjekt Gäller godkända hål i rätt lager - - x - SPR-OBJEKT (VS-objekt) PH SH BH RH RÖR Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x VENTILER Littera - - x - BSAB-kod BSAB-kod skall anges på samtliga objekt - - x x HÅLTAGNING 29(30)
