Ljudimmissionsberäkning av ljud från vindkraft Bilaga A01 - Nordex N kw - totalhöjd m

Save this PDF as:

WORD PNG TXT JPG

Storlek: px

Starta visningen från sidan:

Download "Ljudimmissionsberäkning av ljud från vindkraft Bilaga A01 - Nordex N117 2400 kw - totalhöjd 199.5 m"

Håkan Jonasson
för 2 år sedan
Visningar:

Transkript

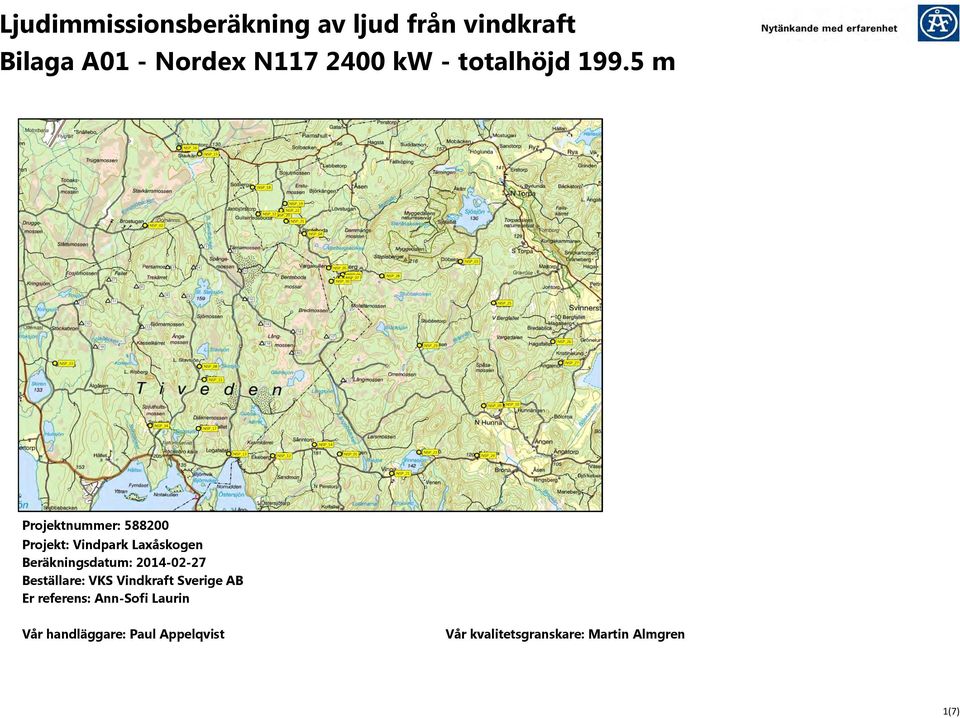

1 Ljudimmissionsberäkning av ljud från vindkraft Bilaga A01 - Nordex N kw - totalhöjd m Markera cell A1, infoga bild, justera höjd t.ex. 11, 5 och bredd till 15 cm Projekt: Vindpark Laxåskogen Beräkningsdatum: Beställare: VKS Vindkraft Sverige AB Er referens: Ann-Sofi Laurin Vår handläggare: Paul Appelqvist Vår kvalitetsgranskare: Martin Almgren 1(7)

11, 5 och bredd till 15 cm Projekt: Vindpark Laxåskogen Beräkningsdatum: 2014-02-27

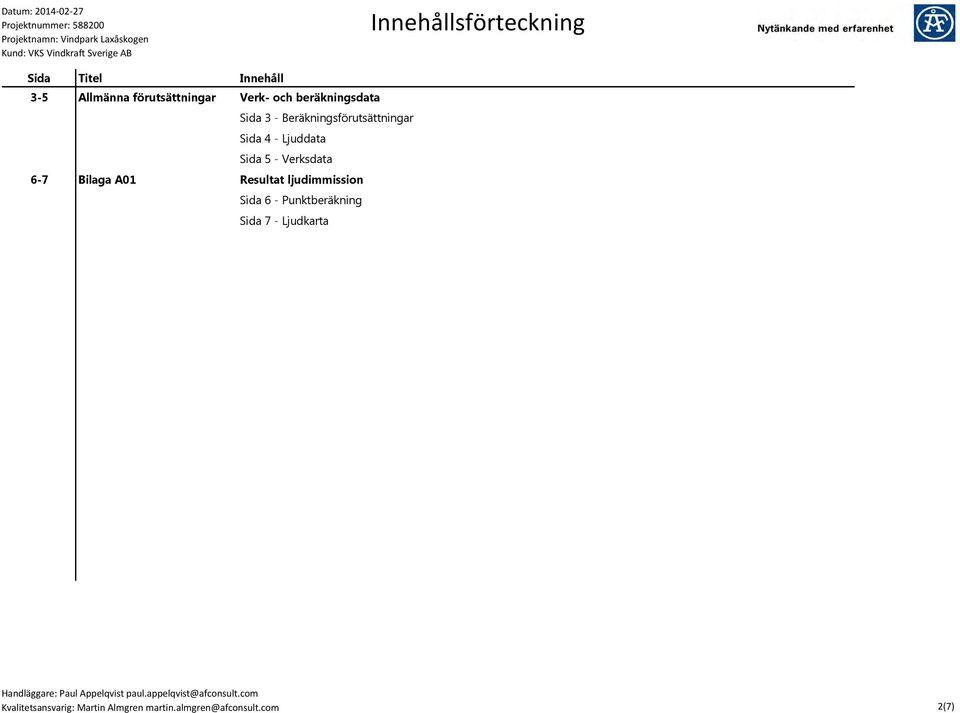

2 Innehållsförteckning Sida Titel Innehåll 3-5 Allmänna förutsättningar Verk- och beräkningsdata Sida 3 - Beräkningsförutsättningar Sida 4 - Ljuddata Sida 5 - Verksdata 6-7 Bilaga A01 Resultat ljudimmission Sida 6 - Punktberäkning Sida 7 - Ljudkarta Kvalitetsansvarig: Martin Almgren 2(7)

- Verksdata 6-7 Bilaga A01 Resultat ljudimmission Sida 6 - Punktberäkning Sida

3 Beräkningsförutsättningar Vindpark Verktyp Antal verk Navhöjd [m] Totalhöjd [m] Ljudeffekt L wa Laxåskogen Nordex N kw ,5 106,5 Beräkningsparametrar i mjukvara Beräkningsprogram SoundPLAN 7.3 Beräkningsstandard Nord2000 Sökradie m Beräkningshöjd 1,5 m Lufttryck 1013,25 mbar Relativ luftfuktighet 70% Temperatur 15 C Temperaturgradient 0,05 C/m Råhetslängd enligt NV Rapport ,3 Höjd anemometer 10 m Vindhastighet 8 m/s Standardavvikelse vindhastighet 1,2 m/s Vindriktning Medvind åt alla håll Turbulenta vindhastighetsfluktuationer0,12 m4/3/s2 Turbulenta temperaturfluktuationer 0,008 K/s2 Effektiv flödesresistans mark Klass D Effektiv flödesresistans vatten Klass H Koordinatsystem RT gon V Lufttryck, relativ luftfuktighet samt temperatur är standardiserade meteorologiska värden enligt ISA-standarden, International Standard Atmosphere. Dessa värden används normalt i de flesta ljudberäkningar och rekommenderas bl.a. för ljudberäkningar av vindkraft i Nord2000 i den "good-practice-guide" som nyligen givits ut i Finland. Noterbart är också att beräkningarna är utförda för positiv temperaturgradient vilket motsvarar svag inversion. Värdet 0,05 C/m är det högsta värdet som är godkänt enligt mätmetoden för ljudimmission av vindkraft enligt den av Naturvårdsverket rekommenderade mätmetoden Elforsk 98:24. Ljudnivån vid positiv temperaturgradient blir i regel högre än vid negativ temperaturgradient. Kvalitetsansvarig: Martin Almgren 3(7)

3 Beräkningsstandard Nord2000 Sökradie 20 000 m Beräkningshöjd 1,5 m Lufttryck 1013,25 mbar Relativ luftfuktighet 70% Temperatur 15 C Temperaturgradient 0,05 C/m Råhetslängd enligt NV Rapport 6241

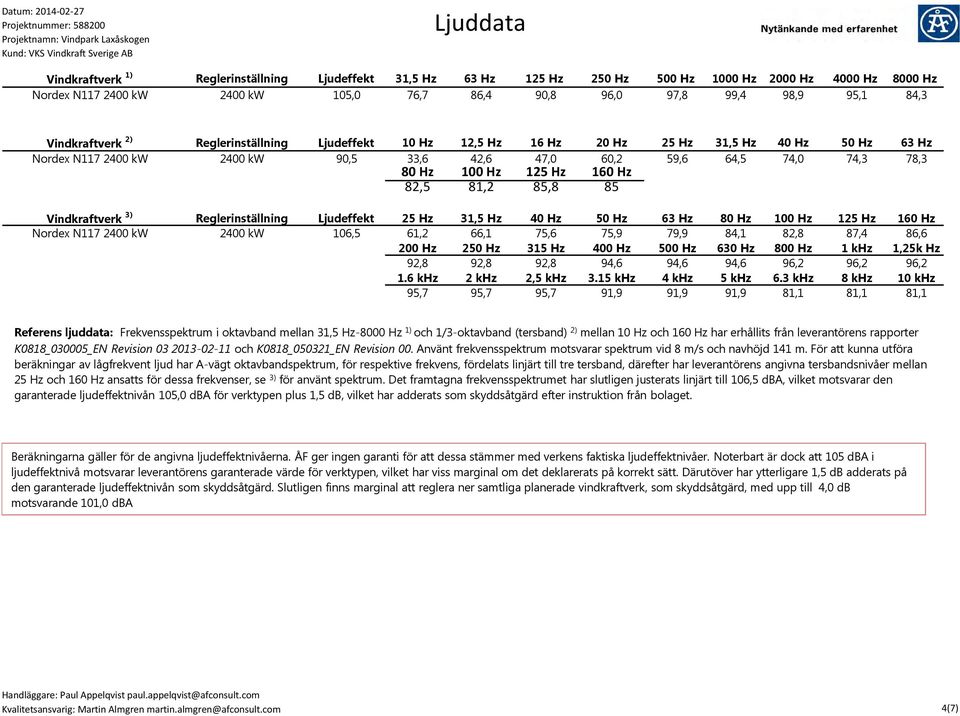

4 Ljuddata Vindkraftverk 1) Reglerinställning Ljudeffekt 31,5 Hz 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Nordex N kw 2400 kw 105,0 76,7 86,4 90,8 96,0 97,8 99,4 98,9 95,1 84,3 Vindkraftverk 2) Reglerinställning Ljudeffekt 10 Hz 12,5 Hz 16 Hz 20 Hz 25 Hz 31,5 Hz 40 Hz 50 Hz 63 Hz Nordex N kw 2400 kw 90,5 33,6 42,6 47,0 60,2 59,6 64,5 74,0 74,3 78,3 80 Hz 100 Hz 125 Hz 160 Hz 82,5 81,2 85,8 85 Vindkraftverk 3) Reglerinställning Ljudeffekt 25 Hz 31,5 Hz 40 Hz 50 Hz 63 Hz 80 Hz 100 Hz 125 Hz 160 Hz Nordex N kw 2400 kw 106,5 61,2 66,1 75,6 75,9 79,9 84,1 82,8 87,4 86,6 200 Hz 250 Hz 315 Hz 400 Hz 500 Hz 630 Hz 800 Hz 1 khz 1,25k Hz 92,8 92,8 92,8 94,6 94,6 94,6 96,2 96,2 96,2 1.6 khz 2 khz 2,5 khz 3.15 khz 4 khz 5 khz 6.3 khz 8 khz 10 khz 95,7 95,7 95,7 91,9 91,9 91,9 81,1 81,1 81,1 Referens ljuddata: Frekvensspektrum i oktavband mellan 31,5 Hz-8000 Hz 1) och 1/3-oktavband (tersband) 2) mellan 10 Hz och 160 Hz har erhållits från leverantörens rapporter K0818_030005_EN Revision och K0818_050321_EN Revision 00. Använt frekvensspektrum motsvarar spektrum vid 8 m/s och navhöjd 141 m. För att kunna utföra beräkningar av lågfrekvent ljud har A-vägt oktavbandspektrum, för respektive frekvens, fördelats linjärt till tre tersband, därefter har leverantörens angivna tersbandsnivåer mellan 25 Hz och 160 Hz ansatts för dessa frekvenser, se 3) för använt spektrum. Det framtagna frekvensspektrumet har slutligen justerats linjärt till 106,5 dba, vilket motsvarar den garanterade ljudeffektnivån 105,0 dba för verktypen plus 1,5 db, vilket har adderats som skyddsåtgärd efter instruktion från bolaget. Beräkningarna gäller för de angivna ljudeffektnivåerna. ÅF ger ingen garanti för att dessa stämmer med verkens faktiska ljudeffektnivåer. Noterbart är dock att 105 dba i ljudeffektnivå motsvarar leverantörens garanterade värde för verktypen, vilket har viss marginal om det deklarerats på korrekt sätt. Därutöver har ytterligare 1,5 db adderats på den garanterade ljudeffektnivån som skyddsåtgärd. Slutligen finns marginal att reglera ner samtliga planerade vindkraftverk, som skyddsåtgärd, med upp till 4,0 db motsvarande 101,0 dba Kvalitetsansvarig: Martin Almgren 4(7)

125 Hz 160 Hz 82,5 81,2 85,8 85 Vindkraftverk 3) Reglerinställning Ljudeffekt 25 Hz 31,5 Hz 40 Hz 50 Hz 63 Hz 80 Hz 100 Hz 125 Hz 160 Hz Nordex N117 2400 kw 2400 kw 106,5 61,2 66,1 75,6 75,9 79,9

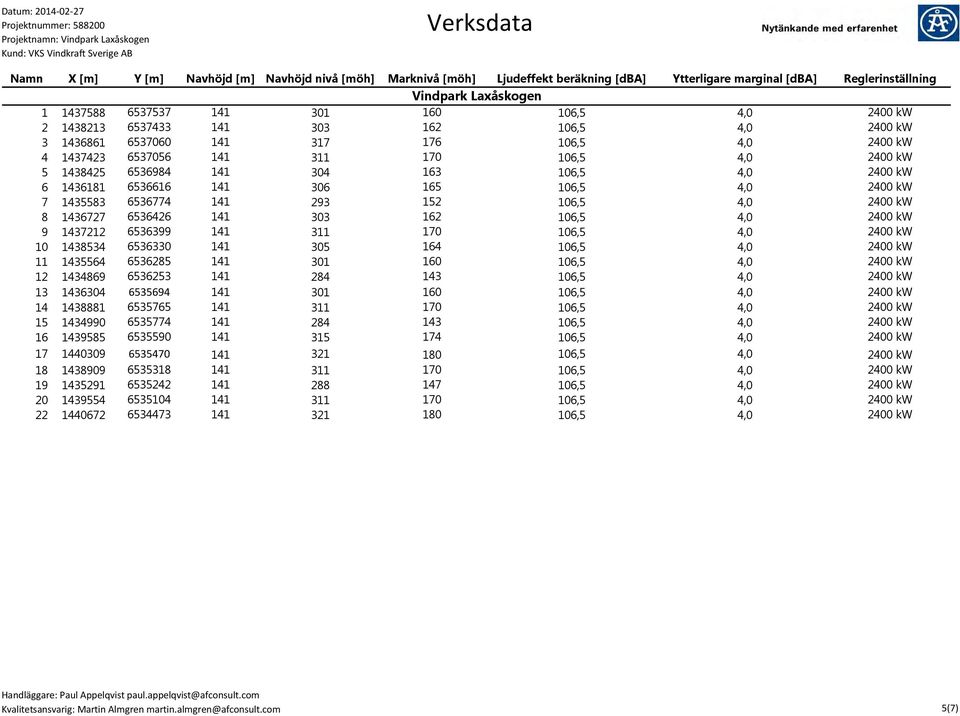

5 Verksdata Namn X [m] Y [m] Navhöjd [m] Navhöjd nivå [möh] Marknivå [möh] Ljudeffekt beräkning [dba] Ytterligare marginal [dba] Reglerinställning Vindpark Laxåskogen ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw ,5 4, kw Kvalitetsansvarig: Martin Almgren 5(7)

4,0 2400 kw 6 1436181 6536616 141 306 165 106,5 4,0 2400 kw 7 1435583 6536774 141 293 152 106,5 4,0 2400 kw 8 1436727 6536426 141 303 162 106,5 4,0 2400 kw 9 1437212 6536399 141 311 170 106,5 4,0

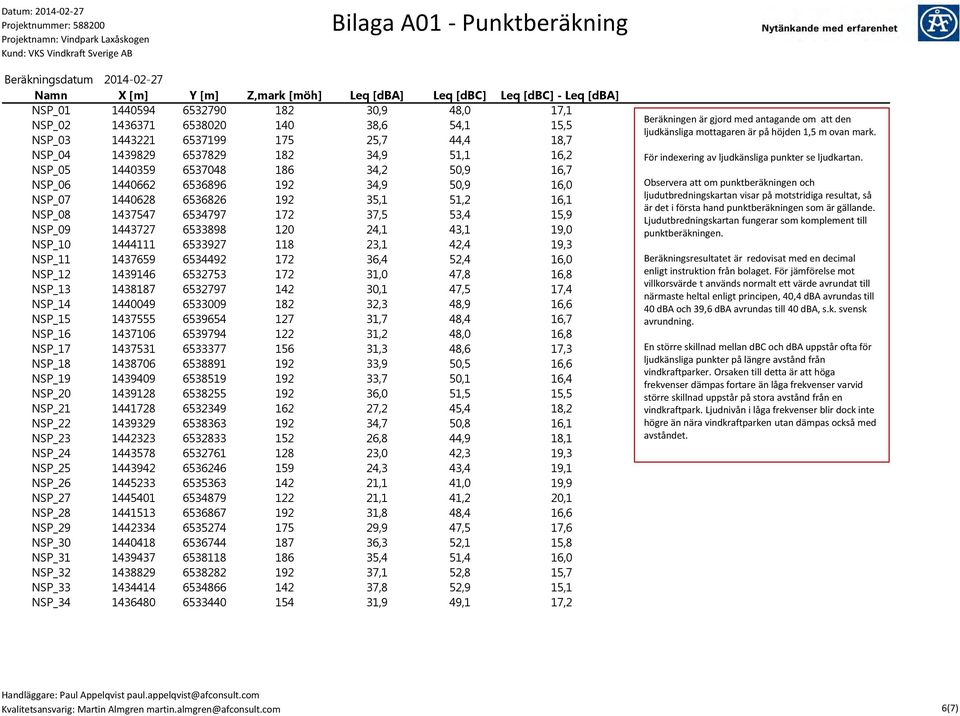

6 Bilaga A01 - Punktberäkning Beräkningsdatum Namn X [m] Y [m] Z,mark [möh] Leq [dba] Leq [dbc] Leq [dbc] - Leq [dba] NSP_ ,9 48,0 17,1 NSP_ ,6 54,1 15,5 NSP_ ,7 44,4 18,7 NSP_ ,9 51,1 16,2 NSP_ ,2 50,9 16,7 NSP_ ,9 50,9 16,0 NSP_ ,1 51,2 16,1 NSP_ ,5 53,4 15,9 NSP_ ,1 43,1 19,0 NSP_ ,1 42,4 19,3 NSP_ ,4 52,4 16,0 NSP_ ,0 47,8 16,8 NSP_ ,1 47,5 17,4 NSP_ ,3 48,9 16,6 NSP_ ,7 48,4 16,7 NSP_ ,2 48,0 16,8 NSP_ ,3 48,6 17,3 NSP_ ,9 50,5 16,6 NSP_ ,7 50,1 16,4 NSP_ ,0 51,5 15,5 NSP_ ,2 45,4 18,2 NSP_ ,7 50,8 16,1 NSP_ ,8 44,9 18,1 NSP_ ,0 42,3 19,3 NSP_ ,3 43,4 19,1 NSP_ ,1 41,0 19,9 NSP_ ,1 41,2 20,1 NSP_ ,8 48,4 16,6 NSP_ ,9 47,5 17,6 NSP_ ,3 52,1 15,8 NSP_ ,4 51,4 16,0 NSP_ ,1 52,8 15,7 NSP_ ,8 52,9 15,1 NSP_ ,9 49,1 17,2 Beräkningen är gjord med antagande om att den ljudkänsliga mottagaren är på höjden 1,5 m ovan mark. För indexering av ljudkänsliga punkter se ljudkartan. Observera att om punktberäkningen och ljudutbredningskartan visar på motstridiga resultat, så är det i första hand punktberäkningen som är gällande. Ljudutbredningskartan fungerar som komplement till punktberäkningen. Beräkningsresultatet är redovisat med en decimal enligt instruktion från bolaget. För jämförelse mot villkorsvärde t används normalt ett värde avrundat till närmaste heltal enligt principen, 40,4 dba avrundas till 40 dba och 39,6 dba avrundas till 40 dba, s.k. svensk avrundning. En större skillnad mellan dbc och dba uppstår ofta för ljudkänsliga punkter på längre avstånd från vindkraftparker. Orsaken till detta är att höga frekvenser dämpas fortare än låga frekvenser varvid större skillnad uppstår på stora avstånd från en vindkraftpark. Ljudnivån i låga frekvenser blir dock inte högre än nära vindkraftparken utan dämpas också med avståndet. Kvalitetsansvarig: Martin Almgren 6(7)

6536826 192 35,1 51,2 16,1 NSP_08 1437547 6534797 172 37,5 53,4 15,9 NSP_09 1443727 6533898 120 24,1 43,1 19,0 NSP_10 1444111 6533927 118 23,1 42,4 19,3 NSP_11 1437659 6534492 172 36,4 52,4 16,0

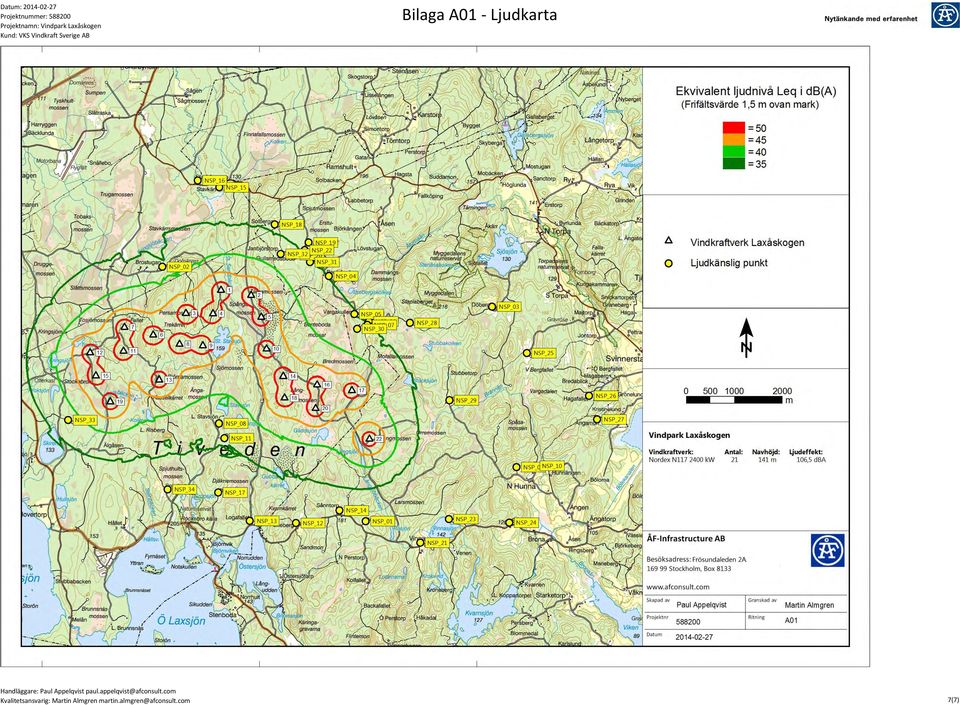

7 Bilaga A01 - Ljudkarta Markera cell A1, infoga bild, justera höjd ca 17cm, bredd till 25 cm Kvalitetsansvarig: Martin Almgren 7(7)
