Datum Projekt ID Analys långtidsljudmätningar vindpark Björkhöjden

Transkript

1 Handläggare Jens Fredriksson Telefon Mobiltelefon Datum Projekt ID Mottagare Statkraft SCA Vind II AB Urban Blom Analys långtidsljudmätningar vindpark Björkhöjden 1 Bakgrund Statkraft SCA Vind II AB (SSVAB) har enligt beslut förelagts av Länsstyrelsen i Västernorrland samt Länsstyrelsen i Jämtland att utföra kontroll av ljud enligt villkor 14, bullervillkor efter det att vindkraftverken tagits i drift, i bolagets tillstånd för vindpark Ögonfägnaden. ÅF har tagit fram ett förslag på mätprogram för kontroll av ljud samt egenkontroll, redovisat i ÅFs PM PM01 Förslag på mätprogram ljud under drift samt långtidsmätning ( ). I PM:et redovisas förslag på genomförande av mätningar uppdelat i två delar; dels övervakade mätningar utifrån krav från myndigheter på kontroll mot gällande riktvärden samt en del med egenkontroll i form av långtidsmätningar. Detta PM innehåller en delredovisning av de långtidsmätningar som pågår vid två vindkraftverk i parken samt utomhus vid två bostadshus. Detta är den andra redovisningen av uppmätta ljudnivåer från de oövervakade långtidsmätningarna och sträcker sig över perioden till och med Mätningarna syftar främst till att ge en indikation över ljudnivåerna på respektive mätplats. Detaljerade övervakade mätningar, för huvudsaklig kontroll mot bullervillkor, kommer utföras i ett senare skede. Bland annat kommer ackrediterade ljudemissionsmätningar att utföras. Därutöver kommer en mer detaljerad analys av långtidsmätningarna utföras. I syfte att kontrollera rapporterade störningar, som en del av bolagets egenkontroll, jämförs också uppmätta ljudnivåer samt driftförhållanden i vindparken med störningsrapporter inrapporterade via bolagets hemsida. 2 Mätupplägg långtidsmätning av ljud Syftet med långtidsmätningarna är att ge en utförligare bild av ljudutbredningen från de båda vindparkerna och att möjliggöra kontinuerlig uppföljning av inrapporterade störningar. Två mätsystem har installerats för kontinuerlig loggning av ljudimmission utomhus vid två bostäder. Mätningarna genomförs utifrån mätmetoden Elforsk 98:24 (1) som fasadmätningar där mikrofonen placeras på en standardiserad mätplatta på byggnadens fasad i riktning mot vindparken. Ytterligare två mätsystem har installerats för kontinuerlig loggning av ljudemission vid två verk. Mätningarna genomförs utifrån mätmetoden IEC (2) med undantaget att mikrofonen placeras på ett stativ istället för en mätplatta på marken. De fyra mätpunkterna redovisas i korthet nedan samt i figur 1. ÅF, Frösundaleden 2, SE Stockholm, Sweden Tel , VAT nr SE PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 1 (32)

2 Mätpunkt 1 Rensjön (DN=35 dba), ljudimmission Mätpunkt 2 Hocksjön (BP=38 dba), ljudimmission Mätpunkt 3 Verk A04, ljudemission Mätpunkt 4 Verk C19, ljudemission Bokstaven angiven inom parentes refererar till beräkningspunkt i tidigare genomförda beräkningar inlämnade till myndigheten under år Beräknad ekvivalent ljudnivå för mätpunkten anges också. Figur 1. Översikt över immissionsmätpunkter (röda punkter) kring vindkraftpark Björkhöjden samt emissionsmätpunkter (blå prickar) vid vindkraftverk. 2.1 Mätpunkt 1 Rensjön (DN), ljudimmission Mätpunkten är belägen vid Rensjön, nordost om vindpark Björkhöjden. En bild på mätplatsen samt i riktning mot vindparken redovisas i bild 1 och 2 nedan. Beräknad ekvivalent ljudnivå i mätpunkten med från leverantören garanterad ljudeffektnivå är 35 dba PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 2 (32)

3 Bild 1. Bild på mätplatsen (Rensjön) där mikrofonen är monterad på en mätplatta med ett halvsfäriskt vindskydd över. Bild 2. Bild tagen från mätplatsen (Rensjön) i riktning mot vindparken. Som framgår av bild 1 ovan så är mikrofonen monterad dikt an på en platta, monterad på fasad till ett bostadshus på fastigheten. Uppmätta ljudnivåer har korrigerats till PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 3 (32)

4 frifältsvärden (-6 db korrektion för fasadreflektion, i enlighet med mätstandarden). Mikrofonen är försedd med vindskydd för att minska störningen av vindinducerat brus i mikrofonmembranet. Ljudnivåerna har även korrigerats för inverkan av vindskyddet. Mätpunkten har fr.o.m flyttats från byggnaden som syns i bild 1 till baksidan på den stora byggnaden till vänster i bild 2, se bild 3 för den nya mätplatsen. På så sätt reduceras störningar från vägen plus all den numera tjocka vegetationen kring mikrofonen. Den ny platsen är ca 100 m närmare vindkraftparken och har fri sikt mot vindkraftverken, se bild 4. Bild 3. Bild på ny mätplats (Rensjön) där mikrofonen är monterad på en mätplatta med ett halvsfäriskt vindskydd över PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 4 (32)

5 Bild 4. Bild tagen från den nya mätplatsen (Rensjön) i riktning mot vindparken. Ingen korrigering har gjorts för bakgrundsljud och redovisade nivåer är således ett mått på det totala ljudet vid mätplatsen. Övriga ljudkällor som identifierats i närområdet är primärt trafik på den närliggande vägen. Utöver det förekommer vindinducerat brus i träd och andra naturliga ljudkällor. Bostaden är ej permanent bebodd men vissa störningar från mänsklig aktivitet på tomten, samt från närliggande fastigheter, kan förekomma. 2.2 Mätpunkt 2 Hocksjön (BP), ljudimmission Mätpunkten Hocksjön är belägen vid sjön Västvattnet, öst om vindpark Björkhöjden. En bild på mätplatsen samt i riktning mot vindparken redovisas i bild 5 och 6 nedan PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 5 (32)

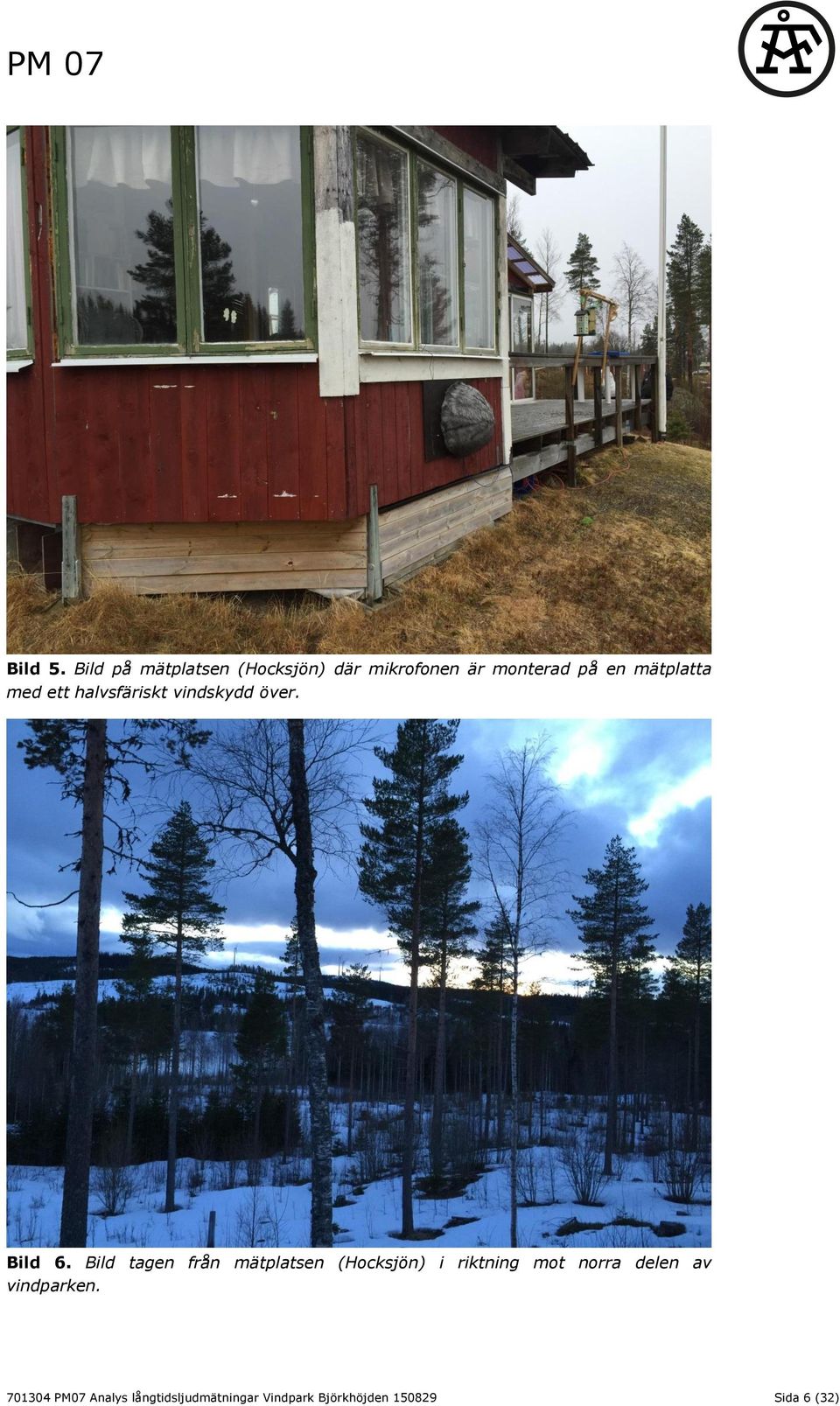

6 Bild 5. Bild på mätplatsen (Hocksjön) där mikrofonen är monterad på en mätplatta med ett halvsfäriskt vindskydd över. Bild 6. Bild tagen från mätplatsen (Hocksjön) i riktning mot norra delen av vindparken PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 6 (32)

7 Som framgår av bild 5 ovan så är mikrofonen monterad dikt an på en platta, monterad på bostadshusets fasad. Uppmätta ljudnivåer har korrigerats till frifältsvärden (-6 db) korrektion för fasadreflektion, i enlighet med mätstandarden). Mikrofonen är försedd med vindskydd för att minska störningen av vindinducerat brus i mikrofonmembranet. Ljudnivåerna har även korrigerats för inverkan av vindskyddet. Mätpunkten har fr.o.m flyttats från huvudbyggnaden som syns i bild 5 till intilliggande dass se bild 7. Flytten görs i första hand av praktiska skäl då ombyggnad av hus ska påbörjas men även med anledning av de störningar från fågelbordet intill mikrofonen. Den nya platsen är ca 20 m till vänster om dåvarande position och har fri sikt mot parken och mer öppen vegetation, se bild 8. Bild 7. Bild på ny mätplats (Hocksjön) där mikrofonen är monterad på en mätplatta med ett halvsfäriskt vindskydd över PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 7 (32)

8 Bild 8. Bild tagen från mätplatsen (Hocksjön) i riktning mot norra delen av vindparken. Ingen korrigering har gjorts för bakgrundsljud och redovisade nivåer är således ett mått på det totala ljudet vid mätplatsen. Övriga ljudkällor som identifierats i närområdet är primärt vindinducerat brus i träd och andra naturliga ljudkällor. Bostaden är ej permanent bebodd utan är en sommarstuga men vissa störningar från mänsklig aktivitet på tomten kan förekomma. Störningar från fåglar är vanligt förekommande vilket förhöjer de redovisade ljudnivåerna. 2.3 Mätpunkt 3 Verk A04, ljudemission Mätningen vid verk A04, i nordöstra änden av parken, utförs utifrån mätmetoden IEC med undantaget att mikrofonen placeras på ett stativ istället för en mätplatta på marken. En bild från mätpunkten i redovisas i bild 9 nedan PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 8 (32)

9 Bild 9. Bild på mikrofon på stativ i riktning mot verk A04. Mikrofonen är placerad på ett 3 m högt stativ 220 m från rotorns mitt (nav). Mikrofonen är placerad på föryngringsyta med låga träd i närheten. 2.4 Mätpunkt 4 Verk C19, ljudemission Mätningen vid verk C19, i östra delen av parken, utförs utifrån mätmetoden IEC med undantaget att mikrofonen placeras på ett stativ istället för en mätplatta på marken PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 9 (32)

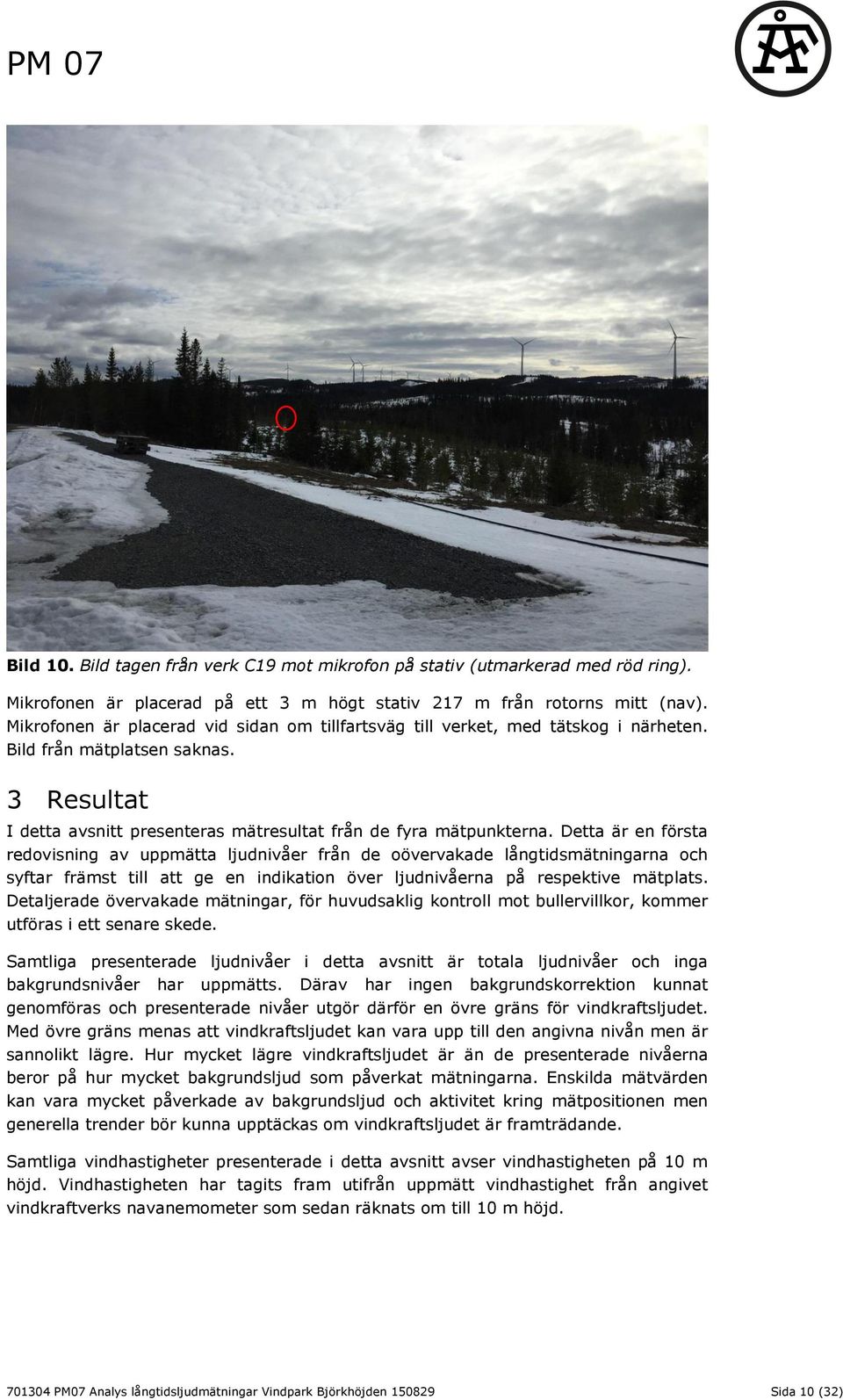

10 Bild 10. Bild tagen från verk C19 mot mikrofon på stativ (utmarkerad med röd ring). Mikrofonen är placerad på ett 3 m högt stativ 217 m från rotorns mitt (nav). Mikrofonen är placerad vid sidan om tillfartsväg till verket, med tätskog i närheten. Bild från mätplatsen saknas. 3 Resultat I detta avsnitt presenteras mätresultat från de fyra mätpunkterna. Detta är en första redovisning av uppmätta ljudnivåer från de oövervakade långtidsmätningarna och syftar främst till att ge en indikation över ljudnivåerna på respektive mätplats. Detaljerade övervakade mätningar, för huvudsaklig kontroll mot bullervillkor, kommer utföras i ett senare skede. Samtliga presenterade ljudnivåer i detta avsnitt är totala ljudnivåer och inga bakgrundsnivåer har uppmätts. Därav har ingen bakgrundskorrektion kunnat genomföras och presenterade nivåer utgör därför en övre gräns för vindkraftsljudet. Med övre gräns menas att vindkraftsljudet kan vara upp till den angivna nivån men är sannolikt lägre. Hur mycket lägre vindkraftsljudet är än de presenterade nivåerna beror på hur mycket bakgrundsljud som påverkat mätningarna. Enskilda mätvärden kan vara mycket påverkade av bakgrundsljud och aktivitet kring mätpositionen men generella trender bör kunna upptäckas om vindkraftsljudet är framträdande. Samtliga vindhastigheter presenterade i detta avsnitt avser vindhastigheten på 10 m höjd. Vindhastigheten har tagits fram utifrån uppmätt vindhastighet från angivet vindkraftverks navanemometer som sedan räknats om till 10 m höjd PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 10 (32)

11 3.1 Mätpunkt 1 Rensjön (DN), ljudimmission I detta avsnitt presenteras mätresultaten från mätpunkt 1 vid bostad Rensjön. Då mätpunkten flyttades under mätperioden, på grund av störningar, så har analysen delats upp för de två olika mätpunkterna. Mätpunkt 1A, se bild 1 och 2, utgör mätperioden till Mätpunkt 1B, se bild 3 och 4. utgör mätperioden till Nedan ges en översiktsbild över de två mätpositionerna. MP 1A MP 1B Vindpark Björkhöjden Bild 11. Mätpunkterna 1A och 1B utmärkta PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 11 (32)

12 Figur 2.1 Samtliga uppmätta ljudnivåer i mätpunkt 1A, då verk A04 varit i drift, relaterade till vindhastigheten (vid verk A04). Varje datapunkt utgör den ekvivalenta ljudnivån för en 10-minuter lång period. Gråa kryss markerar ljudnivån vid verk A04 (mätpunkt 3). Figur 2.2 Samtliga uppmätta ljudnivåer i mätpunkt 1B, då verk A04 varit i drift, relaterade till vindhastigheten (vid verk A04). Varje datapunkt utgör den ekvivalenta ljudnivån för en 10-minuter lång period. Gråa kryss markerar ljudnivån vid verk A04 (mätpunkt 3) PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 12 (32)

13 Figur 3.1 Uppmätta ljudnivåer i mätpunkt 1A relaterade till vindhastigheten vid verk A04. I denna figur presenteras endast de nivåer då det blåst från verket mot mätpunkten inom ±45, i enlighet med standarden (1). Då ljudnivån i mätpunkten påverkas av trafik på den närliggande vägen samt andra icke vindkraftsrelaterade störningar har alla mätperioder med en maximal momentan nivå på över 60 dba exkluderats från ovan presenterade nivåer. Gråa kryss markerar ljudnivån vid verk A04 (mätpunkt 3) PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 13 (32)

14 Figur 3.2 Uppmätta ljudnivåer i mätpunkt 1B relaterade till vindhastigheten vid verk A04. I denna figur presenteras endast de nivåer då det blåst från verket mot mätpunkten inom ±45, i enlighet med standarden (1). Då ljudnivån i mätpunkten påverkas av trafik på den närliggande vägen samt andra icke vindkraftsrelaterade störningar har alla mätperioder med en maximal momentan nivå på över 60 dba exkluderats från ovan presenterade nivåer. Gråa kryss markerar ljudnivån vid verk A04 (mätpunkt 3) PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 14 (32)

15 Figur 4.1 Exempel på ljudnivå spektrum vid olika vindhastigheter för mätpunkt 1A. Varje spektrum motsvarar en ekvivalent ljudnivå över ett antal 10-minutersperioder vid angiven vindhastighet. Figur 4.2 Exempel på ljudnivå spektrum vid olika vindhastigheter för mätpunkt 1B. Varje spektrum motsvarar en ekvivalent ljudnivå över ett antal 10-minutersperioder vid angiven vindhastighet. Kommentar: De filtrerade nivåerna i figur 3.1 (mätpunkt 1A) ligger över lag under 40 dba för vindhastigheter upp till ca 7 m/s (där vindkraftverken når sin högsta ljudnivå), uppmätta värden ökar dock mycket med ökad vindhastighet sannolikt på grund av PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 15 (32)

16 blåst i närliggande lövträd. Från 7-8 m/s och uppåt börjar sannolikt vindinducerat bakgrundsbrus (blåst i träd mm) att dominera nivåerna vid bostad. I ett försök att minska inverkan av vegetationsbrus så flyttades mikrofonen till en ny position (1B). I den nya positionen uppmättes den totala ljudnivån (inklusive bakgrundsljud) vid 7 m/s till ca dba. Inga nivåer vid högre vindhastigheter och rätt vindriktning har ännu uppmätts i den nya positionen. Den beräknade ljudnivån i båda mätpunkterna (som ligger relativt nära varandra) med garanterad ljudeffektnivå är 35 dba. Utifrån de redovisade frekvensspektrumen, se figur 4.1 och 4.2, noteras en genomgående förhöjning vid 80 Hz på ca 1-2 dba (ca 4-5 db linjärt) mot närliggande övre frekvensband. Notera att detta är medelvärdesbildade spektrum för ett antal 10- minuters perioder, i kortare tidsperioder kan nivån och nivåskillnaden vara både högre och lägre. En topp i ett frekvensband kan tyda på tonalt ljud. Enligt en översiktsmetod beskriven i standarden ISO (3) Appendix D är det sannolikt en ton om det i linjära tersbandsnivåer skiljer minst 15 db mellan närliggande frekvensband (i frekvenser mellan 25 Hz 125 Hz). I detta fall skiljer det som mest ca 4-5 db för det medelvärdesbildade spektrumet. Under den fortsatta kontrollen kommer en objektiv tonanalys utföras, då analyseras även kortare perioder. Toppen vid 4 khz härrör sannolikt från något ljud i närheten av bostaden då det ej går att se någon sådan förhöjning vid verken. 3.2 Mätpunkt 2 Hocksjön (BP), ljudimmission I detta avsnitt presenteras mätresultaten från mätpunkt 2 vid bostad Hocksjön. Då mätpunkten flyttades under mätperioden, på grund av praktiska skäl (och delvis störningar från fåglar), så har analysen delats upp för de två olika mätpunkterna. Mätpunkt 2A, se bild 5 och 6, utgör mätperioden till Mätpunkt 2B, se bild 7 och 8. utgör mätperioden till De två mätpunkterna ligger ca 50 m ifrån varandra och ljudnivån från vindkraftparken bedöms vara likvärdig PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 16 (32)

17 Figur 5.1 Samtliga uppmätta ljudnivåer i mätpunkt 1A, då verk A04 varit i drift, relaterade till vindhastigheten (vid verk C19). Varje datapunkt utgör den ekvivalenta ljudnivån för en 10-minuter lång period. Gråa kryss markerar ljudnivån vid verk C19 (mätpunkt 4). Figur 5.2 Samtliga uppmätta ljudnivåer i mätpunkt 1B, då verk A04 varit i drift, relaterade till vindhastigheten (vid verk C19). Varje datapunkt utgör den ekvivalenta ljudnivån för en 10-minuter lång period. Gråa kryss markerar ljudnivån vid verk C19 (mätpunkt 4) PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 17 (32)

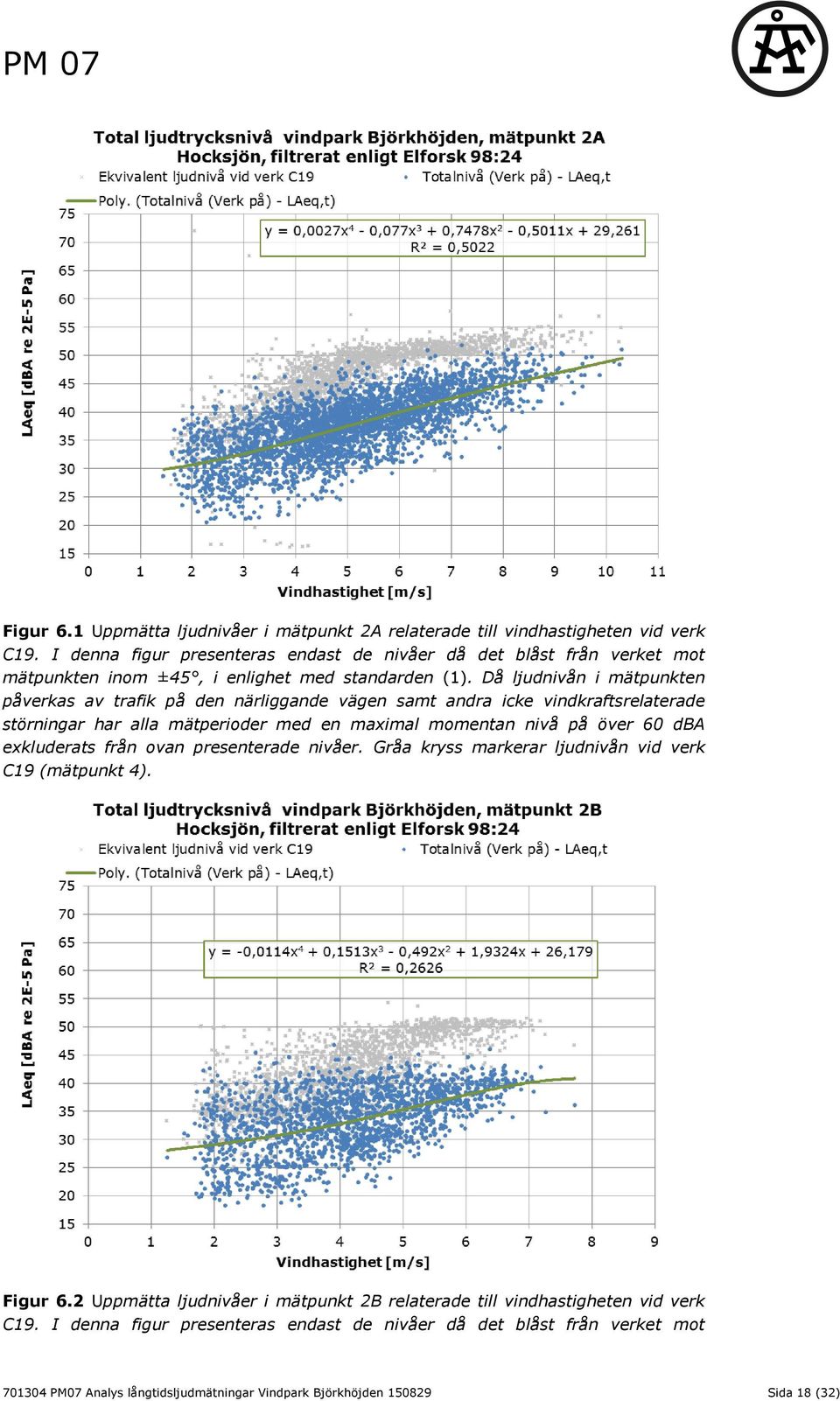

18 Figur 6.1 Uppmätta ljudnivåer i mätpunkt 2A relaterade till vindhastigheten vid verk C19. I denna figur presenteras endast de nivåer då det blåst från verket mot mätpunkten inom ±45, i enlighet med standarden (1). Då ljudnivån i mätpunkten påverkas av trafik på den närliggande vägen samt andra icke vindkraftsrelaterade störningar har alla mätperioder med en maximal momentan nivå på över 60 dba exkluderats från ovan presenterade nivåer. Gråa kryss markerar ljudnivån vid verk C19 (mätpunkt 4). Figur 6.2 Uppmätta ljudnivåer i mätpunkt 2B relaterade till vindhastigheten vid verk C19. I denna figur presenteras endast de nivåer då det blåst från verket mot PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 18 (32)

19 mätpunkten inom ±45, i enlighet med standarden (1). Då ljudnivån i mätpunkten påverkas av trafik på den närliggande vägen samt andra icke vindkraftsrelaterade störningar har alla mätperioder med en maximal momentan nivå på över 60 dba exkluderats från ovan presenterade nivåer. Gråa kryss markerar ljudnivån vid verk C19 (mätpunkt 4). Figur 7.1 Exempel på ljudnivå spektrum vid olika vindhastigheter för mätpunkt 2A. Varje spektrum motsvarar en ekvivalent ljudnivå över ett antal 10-minutersperioder vid angiven vindhastighet. Figur 7.2 Exempel på ljudnivå spektrum vid olika vindhastigheter för mätpunkt 2B. Varje spektrum motsvarar en ekvivalent ljudnivå över ett antal 10-minutersperioder vid angiven vindhastighet PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 19 (32)

20 Kommentar: Utifrån redovisade nivåer i detta avsnitt syns ingen tydlig trend att ljudnivåerna vid bostaden (blå prickar) följer nivåerna från vindkraftverken (grå kryss) för mätposition A. Sannolikt är det vindinducerat bakgrundsbrus (blåst i träd mm) som dominerar nivåerna vid bostaden. Det finns även en oidentifierad störkälla, med momentana högfrekventa toppar som kan ha påverkat redovisade ljudnivåer. I den nya mätpostionen (B) finns heller ej någon tydlig trend mellan vindkraftsljudet och ljudet vid bostaden, men de uppmätta nivåerna är generellt något lägre, sannolikt på grund av mindre inverkan från blåst i träd och andra störningar. Den beräknade ljudnivån i mätpunkten med garanterad ljudeffektnivå är 38 dba, mätresultatet i position B ligger i samma härad eller något högre. Noterbart är att ingen bakgrundskorrektion har gjorts. Utifrån de redovisade frekvensspektrumen, se figur 10, noteras en genomgående svag förhöjning vid 80 Hz på ca 1-2 dba (ca 4-5 db linjärt) mot närliggande övre frekvensband. Notera att detta är medelvärdesbildade spektrum för ett antal 10- minuters perioder, i kortare tidsperioder kan nivån och nivåskillnaden vara både högre och lägre. En topp i ett frekvensband kan tyda på tonalt ljud. Enligt en översiktsmetod beskriven i standarden ISO (3) Appendix D är det sannolikt en ton om det i linjära tersbandsnivåer skiljer minst 15 db mellan närliggande frekvensband (i frekvenser mellan 25 Hz 125 Hz). I detta fall skiljer det som mest ca 4-5 db för det medelvärdesbildade spektrumet. Under den fortsatta kontrollen kommer en objektiv tonanalys utföras, då analyseras även kortare perioder. 3.3 Mätpunkt 3 Verk A04, ljudemission I detta avsnitt presenteras mätresultaten från mätpunkt 3 vid verk A04. Redovisade nivåer har uppmätts från och med till och med PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 20 (32)

21 Figur 8. Samtliga uppmätta ljudnivåer i mätpunkten, då verk A04 varit i drift, relaterade till vindhastigheten. Varje datapunkt utgör den ekvivalenta ljudnivån för en 10-minuter lång period. Figur 9. Uppmätta ljudnivåer i mätpunkten relaterade till vindhastigheten. I denna figur presenteras endast de nivåer då det blåst från verket mot mätpunkten inom ±15, i enlighet med standarden (1) PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 21 (32)

22 Tabell 1. Uppmätta totala ljudnivåer vid 4-8 m/s, beräknat utifrån polynom i figur 9. Vindhastighet [m/s] Totalnivå LAeq [db(a)] 42,9 46,4 48,9 50,2 50,8 Figur 10. Exempel på ljudnivå spektrum vid olika vindhastigheter. Varje spektrum motsvarar en ekvivalent ljudnivå över ett antal 10-minutersperioder vid angiven vindhastighet. Kommentar: Utifrån redovisade nivåer i detta avsnitt framgår att ljudnivån från verket ökar upp till ca 6-7 m/s. Vid 7-8 m/s (på 10 m höjd) så har verket nått full produktion och ökar därefter sannolikt inte i ljudnivå. Vid 9 m/s och uppåt så ökar den uppmätta ljudnivån vilket med största sannolikhet beror på störningar från vindinducerat brus orsakat av de kraftiga vindarna. Utifrån de redovisade frekvensspektrumen, se figur 10, noteras en genomgående förhöjning vid 80 Hz på ca 5 dba (ca 8-9 db linjärt) mot närliggande övre frekvensband. Notera att detta är medelvärdesbildade spektrum för ett antal 10- minuters perioder, i kortare tidsperioder kan nivån och nivåskillnaden vara både högre och lägre. Se exempel på detta i figur 14. En topp i ett frekvensband kan tyda på tonalt ljud. Enligt en översiktsmetod beskriven i standarden ISO (3) Appendix D är det sannolikt en ton om det i linjära tersbandsnivåer skiljer minst 15 db mellan närliggande frekvensband (i frekvenser mellan 25 Hz 125 Hz). I detta fall skiljer det som mest ca 9 db för det medelvärdesbildade spektrumet. Under den fortsatta kontrollen kommer en objektiv tonanalys utföras, då analyseras även kortare perioder PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 22 (32)

23 3.4 Mätpunkt 4 Verk C19, ljudemission I detta avsnitt presenteras mätresultaten från mätpunkt 4 vid verk C19. Redovisade nivåer har uppmätts från och med till och med Figur 11. Samtliga uppmätta ljudnivåer i mätpunkten, då verk C19 varit i drift, relaterade till vindhastigheten. Varje datapunkt utgör den ekvivalenta ljudnivån för en 10-minuter lång period. Figur 12. Uppmätta ljudnivåer i mätpunkten relaterade till vindhastigheten. I denna figur presenteras endast de nivåer då det blåst från verket mot mätpunkten inom ±15, i enlighet med standarden (1) PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 23 (32)

24 Tabell 2. Uppmätta totala ljudnivåer vid 6-7 m/s, beräknat utifrån polynom i figur 12. Vindhastighet [m/s] Totalnivå LAeq [db(a)] 43,3 45,6 49,4 Figur 13. Exempel på ljudnivå spektrum vid olika vindhastigheter. Varje spektrum motsvarar en ekvivalent ljudnivå över ett antal 10-minutersperioder vid angiven vindhastighet. Kommentar: Utifrån redovisade nivåer i detta avsnitt framgår att ljudnivån från verket ökar upp till ca 6-7 m/s. Vid 7-8 m/s (på 10 m höjd) så har verket nått full produktion och ökar därefter sannolikt inte i ljudnivå. Vid 8 m/s och uppåt så ökar den uppmätta ljudnivån vilket med största sannolikhet beror på störningar från vindinducerat brus orsakat av de kraftiga vindarna. Utifrån de redovisade frekvensspektrumen, se figur 10, noteras en genomgående förhöjning vid 80 Hz på ca 3 dba (ca 6-7 db linjärt) mot närliggande övre frekvensband. Notera att detta är medelvärdesbildade spektrum för ett antal 10- minuters perioder, i kortare tidsperioder kan nivån och nivåskillnaden vara både högre och lägre. Se exempel på detta i figur 15. En topp i ett frekvensband kan tyda på tonalt ljud. Enligt en översiktsmetod beskriven i standarden ISO (3) Appendix D är det sannolikt en ton om det i linjära tersbandsnivåer skiljer minst 15 db mellan närliggande frekvensband (i frekvenser mellan 25 Hz 125 Hz). I detta fall skiljer det som mest ca 6-7 db för det medelvärdesbildade spektrumet. Under den fortsatta kontrollen kommer en objektiv tonanalys utföras, då analyseras även kortare perioder. På grund av tekniska problem registrerades inga ljudnivåer i mätpunkten mellan kl 10:00 och kl 00: PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 24 (32)

25 4 Störningsrapporter Bolaget har på sin hemsida möjlighet för närboende att lämna synpunkter rörande ljudstörningar. I bilaga A01 Störningslogg redovisas samtliga rapporterade störningar med en kommentar om uppmätt ljud och driftförhållanden i vindparken. Under perioden till fanns ett antal störningar inrapporterade jämfört med tidigare redovisning där endast en störning inkommit. I figur 14 redovisas ett tillfälle då störning rapporterats angående lågfrekvent ljud i och omkring Lungsjön. Vid tillfället förelåg medvind från vindkraftverken mot mätpunkten vid Rensjön, SV vindar. En ekvivalent ljudnivå, utan korrigering för bakgrundsnivå, på 36 dba uppmättes kl. 21:00-21:10. Topparna vid 25 Hz och 80 Hz syns endast vid verk A04 och ej i någon av immissionspunkterna eller verk C19. Enligt översiktsmetoden beskriven i standarden ISO (3) Appendix D är det sannolikt inte en objektivt hörbar ton vid verk A04 då skillnaden mot kringliggande oktavband är under 15 db. Figur 14. Frekvensspektrum i 1/3-oktavband för störning kl. 21:00-21:10 vid mätpunkt verk A04 (röda staplar) samt Rensjön (blåa staplar). Observera att ingen korrektion med 6 db, fasadkorrektion för mätning på fasadplatta, gjorts för mätpunkt Näset. Produktion: 2382 kw, Navriktning: 229 (SV) Medvind mot mätpunkten, Vindhastighet navhöjd: 9,0 m/s. Ekvivalent ljudnivå vid Rensjön 36 dba. Topp vid 80 Hz samt vid 25 Hz vid verk A04 men ingen synlig topp vid Rensjön. Utifrån analys av de inrapporterade störningarna noteras att det som dominerar beskrivningarna är lågfrekvent ljud och ljud som kan höras inomhus. Av analysen framgår att det fortfarande finns lågfrekventa toppar vid vindkraftverken, trots att det inte kan ses tydligt vid immissionspunkterna för tidpunkter då störningar rapporterats. Det ska noteras att topparna varierar momentant upp och ner, modulerar, vilket kan öka hörbarheten kring ett maskerande ljud. Det lågfrekventa ljudet är under pågående utredning i samarbete med leverantören och bl.a. nya reglerinställningar har installerats på ett antal av vindkraftverken i vindpark Björkhöjden. Effekten av detta kommer följas upp i den fortsatta kontrollen både mot subjektiva störningsrapporter som objektiva mätningar PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 25 (32)

26 Baserat på de 11 analyserade störningsrapporterna kan fastställas att det inte finns stöd för att vindparkens villkor för ljud, ekvivalent ljudnivå 40 dba, överskrids vid tidpunkten för störning. 5 Sammanfattning Detta PM innehåller en delredovisning av de långtidsmätningar som pågår vid två vindkraftverk i vindpark Ögonfägnaden samt utomhus vid två bostadshus. Detta är den andra redovisningen av uppmätta ljudnivåer från de oövervakade långtidsmätningarna och sträcker sig över perioden till och med Mätningarna syftar främst till att ge en indikation över ljudnivåerna på respektive mätplats. Detaljerade övervakade mätningar, för huvudsaklig kontroll mot bullervillkor, kommer utföras i ett senare skede. Därutöver görs även en jämförelse över driftförhållanden och ljudnivåer för rapporterade störningar. Utifrån störningsrapporterna är det både det karaktäristiska vindkraftljudet samt lågfrekvent ljud, som kan höras in, som upplevs störande. Den ekvivalenta ljudnivån 40 dba innehålls för alla undersökta perioder med störning, det ska dock noteras att de redovisade nivåerna inte är korrigerade för bakgrundsljud varvid ljudnivån från enbart vindkraftverken troligtvis är lägre. Det kan finnas risk för tonalitet runt 80 Hz, i 1/3-oktavband, utifrån en förenklad bedömning av hörbara toner. Detta kommer utredas i detalj i den fortsatta mätningen genom objektiv analys enligt (3). Mätresultaten från långtidsmätningen presenterade i denna rapport indikerar att gällande riktvärde 40 dba innehålls vid mätpunkt 1 Rensjön (bostad). I mätposition A påverkades nivåerna kraftigt av vindbrus och annat bakgrundsbuller men i den nya mätpositionen (B) var ljudnivåerna generellt under 40 dba vid 7 m/s, se figur 3.2. Då dessa vindkraftverk når sin högsta ljudnivå redan vid 7 m/s så bör vindkraftsljudet vid bostaden inte vara högre vid 8 m/s (då gällande villkor ska innehållas). Vid höga vindar (8 m/s och uppåt) tenderar vindinducerat brus överlag att börja dominera ljudnivån vid bostaden allt mer. De uppmätta totala ljudnivåerna ligger i samma härad eller något över det som beräknats med av leverantören garanterade ljudeffektnivåer. Vid mätpunkt 2 Hocksjön är ljudnivån sannolikt styrd av vindinducerat ljud i vegetation (blåst i träd mm), då ljudnivån ej verkar följa vindkraftsljudet. För att minska inverkan av bakgrundsljudet flyttades mikrofonen till en ny position som är något mindre påverkad av bakgrundsljud. I den nya mätpositionen har en total ljudnivå om 40 dba vid 7 m/s uppmätts och då dessa vindkraftverk når sin högsta ljudnivå redan vid 7 m/s så bör vindkraftsljudet vid bostaden inte vara högre vid 8 m/s (då gällande villkor ska innehållas). Från emissionsmätningarna vid de två verken kan det konstateras att ljudnivån ökar snabbt från de vindar då verken börjar producera (2-3 m/s på 10 m höjd) upp till ca 6-7 m/s där verket närmar sig full produktion. Från 6-7 m/s och uppåt låter verken ungefär lika mycket (ca 50 dba på ett avstånd på ca 170 m från ett verk). Vid vindar över 8 m/s börjar vindinducerat brus (blåst i träd och annan vegetation) dominera allt mer även vid mätpunkterna nära verken. Utifrån redovisade frekvensspektrum i 1/3-oktavband i de olika mätpunkterna kan en generell förhöjning ses vid frekvensen 80 Hz i mätpunkterna nära verken samt vid de båda mätpunkterna vid bostad. En topp i ett frekvensband kan tyda på tonalt ljud. Enligt en översiktsmetod beskriven i standarden ISO (3) är det sannolikt en ton om det i linjära tersbandsnivåer skiljer minst 15 db mellan närliggande PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 26 (32)

27 frekvensband (i frekvenser mellan 25 Hz 125 Hz). Under den fortsatta kontrollen kommer en objektiv tonanalys utföras. 6 Referenser 1. Ljunggren, Sten. Elforsk rapport 98:24 - Mätning av bullerimmission från vindkraftverk. u.o. : Energimyndigheten, IEC. IEC Edition 2.1 "Wind turbine generator systems - Part 11: Acoustic noise measurement techniques". Geneve : International Electrtechnical Commission, ISO. ISO :2007(E) Acoustics - Description, measurement and assessment of environmental noise - Part 2: Determination of environmental noise levels. u.o. : ISO, ÅF-Infrastructure AB Ljud & Vibrationer Stockholm Granskad av Jens Fredriksson Paul Appelqvist PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 27 (32)

28 7 Bilaga A01 - Störningslogg Tidpunkt Plats Beskrivning störning Kommentar uppmätt ljud och drift Närmaste mätpunkter: Rensjön och verk A04 Drift: :00 Rensjön Ljud som hörs in i huset det är det gamla vanliga. Hunden tror det kommer besök. Produktion 1628 kw Riktning 126 (SO) Vind vid navhöjd 7,3 m/s Uppmätt ljud: Mp Rensjön 39 dba kl. 10:00-10:10 Ingen lågfrekvent topp. Närmaste mätpunkter: Rensjön och verk A04 alternativt Hocksjön och verk C19 Drift: Verk A04 Det vanliga oljudet och när man var i vindskyddat läge Produktion 1587 kw :30 I och omkring byn Lungsjön framträdde det oregelbundna mullret mycket tydligt. Det har inte varit några större ljudproblem på sistone förutom igår (11/5) Riktning 160 (SO) Vind vid navhöjd 7,6 m/s Uppmätt ljud: Mp Rensjön 38 dba kl. 19:30-19:40 Mp Hocksjön 39 dba kl. 19:30-19:40 Ingen lågfrekvent topp i någon av mätpunkterna. Särskilt i Hocksjön är det mycket bakgrundsljud från t.ex. fåglar. Närmaste mätpunkter: :00 Lungsjön Muller ljud kraftigt ljud ute men även hörbart inne. Rensjön och verk A04 alternativt Hocksjön och verk C19 Drift: Verk A04 Produktion 1659 kw ÅF, Frösundaleden 2, SE Stockholm, Sweden Tel , VAT nr SE PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 28 (32)

29 Tidpunkt Plats Beskrivning störning Kommentar uppmätt ljud och drift Riktning 157 (SO) Vind vid navhöjd 7,5 m/s Uppmätt ljud: Mp Rensjön 38 dba kl. 19:00-19:10 Mp Hocksjön 39 dba kl. 19:00-19:10 Ingen lågfrekvent topp i någon av mätpunkterna. Särskilt i Hocksjön är det mycket bakgrundsljud från t.ex. fåglar. Närmaste mätpunkter: Rensjön och verk A04 Drift: :30 Rensjön Det bullrar väldigt mycket. Känns som vi bor vid en stor trafikled eller flygplats. Lite smälleffekt, som om vinarna tar i lie i varann. (Jag förstår att dom inte gör det) Produktion 2282 kw Riktning 163 (SO) Vind vid navhöjd 9,0 m/s Uppmätt ljud: Mp Rensjön 39 dba kl. 20:30-20:40 Ingen lågfrekvent topp. Närmaste mätpunkter: Rensjön och verk A04 alternativt Hocksjön och verk C19 Drift: Verk A04 Produktion 2147 kw :00 Lungsjön Kraftigt dån, muller. Riktning 160 (SO) Vind vid navhöjd 8,8 m/s Uppmätt ljud: Mp Rensjön 38 dba kl. 17:00-17:10 Mp Hocksjön 40 dba kl. 17:00-17:10 Ingen lågfrekvent topp i någon av mätpunkterna. Särskilt i Hocksjön är det mycket bakgrundsljud från t.ex. fåglar PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 29 (32)

30 Tidpunkt Plats Beskrivning störning Kommentar uppmätt ljud och drift Närmaste mätpunkter: Rensjön och verk A04 Drift: :20 Rensjön Det vanliga ljudet dovt surande. Jag vaknade av det. Produktion 2521 kw Riktning 213 (SV) Vind vid navhöjd 8,6 m/s Uppmätt ljud: Mp Rensjön 35 dba kl. 05:20-05:30 Svag topp vid 80 Hz vid verk A04 men inte vid Rensjön. Närmaste mätpunkter: Rensjön och verk A04 Drift: :24 Rensjön Dovt ljud som hörs in i huset. Hunden tror det kommer en bil upp på gården. Produktion 1610 kw Riktning 157 (SO) Vind vid navhöjd 7,3 m/s Uppmätt ljud: Mp Rensjön 35 dba kl. 07:20-07:30 Ingen lågfrekvent topp. Närmaste mätpunkter: Rensjön och verk A04 Drift: :20 Rensjön Dovt ljud som hörs i huset. Hunden stressad av ljudet. Produktion 331 kw Riktning 81 (NO) Vind vid navhöjd 4,4 m/s Uppmätt ljud: Mp Rensjön 36 dba kl. 08:20-08:30 Ingen lågfrekvent topp PM07 Analys långtidsljudmätningar Vindpark Björkhöjden Sida 30 (32)
