RAPPORT 14109 C 1 (5) Kund EUU Jens Albrektsson Box 545 611 10 Nyköping Datum Uppdragsnummer 14109 Bilagor C01 2015-02-26 Rapport C Smultronet 4, Nyköping Buller- och vibrationsutredning för

1 RAPPORT C 1 (5) Kund EUU Jens Albrektsson Box Nyköping Datum Uppdragsnummer Bilagor C Rapport C Smultronet 4, Nyköping Buller- och vibrationsutredning för detaljplan Rapport C Smultronet 4, Nyköping Buller- och vibrationsutredning för detaljplan Uppdrag Genomgång av förutsättningarna, med avseende på buller och vibrationer från vindkraftverk för ny detaljplan för Smultronet 4 i Nyköping. Sammanfattning Den aktuella placeringen av vindkraftverk medför ljudnivåer som vid närmaste bostäder är ca 10 db(a) lägre än gällande riktvärde. Inga kännbara vibrationer i mark eller byggnader beräknas uppkomma. Uppdragsansvarig Granskad Leif Åkerlöf Anne Hallin leif.akerlof@ahakustik.se anne.hallin@ahakustik.se

vindkraftverk för ny detaljplan för Smultronet 4 i Nyköping.

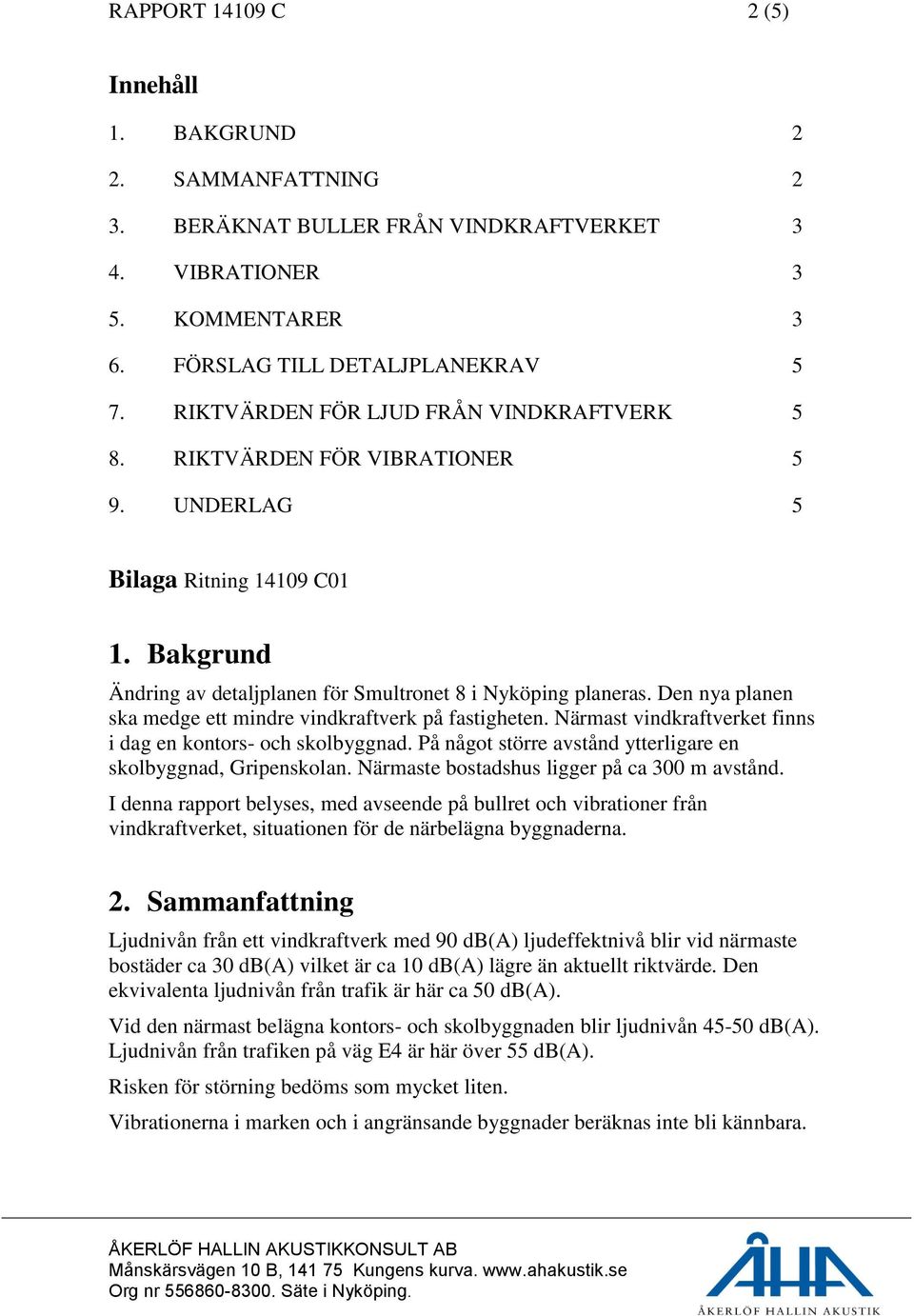

2 RAPPORT C 2 (5) Innehåll 1. BAKGRUND 2 2. SAMMANFATTNING 2 3. BERÄKNAT BULLER FRÅN VINDKRAFTVERKET 3 4. VIBRATIONER 3 5. KOMMENTARER 3 6. FÖRSLAG TILL DETALJPLANEKRAV 5 7. RIKTVÄRDEN FÖR LJUD FRÅN VINDKRAFTVERK 5 8. RIKTVÄRDEN FÖR VIBRATIONER 5 9. UNDERLAG 5 Bilaga Ritning C01 1. Bakgrund Ändring av detaljplanen för Smultronet 8 i Nyköping planeras. Den nya planen ska medge ett mindre vindkraftverk på fastigheten. Närmast vindkraftverket finns i dag en kontors- och skolbyggnad. På något större avstånd ytterligare en skolbyggnad, Gripenskolan. Närmaste bostadshus ligger på ca 300 m avstånd. I denna rapport belyses, med avseende på bullret och vibrationer från vindkraftverket, situationen för de närbelägna byggnaderna. 2. Sammanfattning Ljudnivån från ett vindkraftverk med 90 db(a) ljudeffektnivå blir vid närmaste bostäder ca 30 db(a) vilket är ca 10 db(a) lägre än aktuellt riktvärde. Den ekvivalenta ljudnivån från trafik är här ca 50 db(a). Vid den närmast belägna kontors- och skolbyggnaden blir ljudnivån db(a). Ljudnivån från trafiken på väg E4 är här över 55 db(a). Risken för störning bedöms som mycket liten. Vibrationerna i marken och i angränsande byggnader beräknas inte bli kännbara.

Den nya planen ska medge ett mindre vindkraftverk på fastigheten. Närmast vindkraftverket finns i dag en kontors- och skolbyggnad. På något större avstånd ytterligare en skolbyggnad, Gripenskolan.

3 RAPPORT C 3 (5) 3. Beräknat buller från vindkraftverket Beräkningarna av buller från vindkraftverket har utförts enligt Naturvårdsverkets rapport Ljud från vindkraftverk, rev utgåva av rapport På ritning C1 redovisas beräknade bullernivåer i steg om 5 db(a). På ca 200 m avstånd är ljudnivån ca 35 db(a). Beräkningsförutsättningar Vindkraftverk med ljudeffekten 90 db(a). Det nuvarande, nu nermonterade kraftverket avger 85 db(a) i ljudeffektnivå. Navhöjd 24 m. 4. Beräknade vibrationer Mätning av vibrationer på eller från vindkraftverk har av olika skäl utförts i några fall. Genom litteraturstudier har följande exempelvis noterats. Vid Keele universitet i Storbritannien uppmättes markvibrationer från vindkraftverken med syftet att undersöka om vindkraftverket riskerar att störa en seismologisk mätstation. Vid vindkraftverken vid Utgrunden mättes undervattensljud och vibrationer i tornet. På fundamentet till en havsbaserad pilotanläggning, Lelystad, uppmättes vibrationer på fundamentet. På tornen till två havsbaserade vindkraftverk vid Näsudden på Gotland och Vindeby i Danmark. På tornet till ett landbaserat vindkraftverk på Hagesholm i Danmark. Resultatet av mätningarna är att vibrationsnivåer i marken från vindkraftverk generellt är mycket låga. Vibrationer i tornet kan vara kännbara. Markvibrationerna på grund av vindkraftverket på Smultronet 4 beräknas bli lägre än 0,05 mm/s. 5. Kommentarer Ljudnivå vid bostäder Närmaste bostäder ligger på ca 300 m avstånd. Ljudnivån på grund av vindkraftverket är ca 30 db(a). Detta är ca 10 db(a) lägre än aktuellt riktvärde och betydligt lägre än trafikbullret som är ca 50 db(a) ekvivalent ljudnivå.

På ritning 14109 C1 redovisas beräknade bullernivåer i steg om 5 db(a). På ca 200 m avstånd är ljudnivån ca 35 db(a). Beräkningsförutsättningar Vindkraftverk med ljudeffekten 90 db(a).

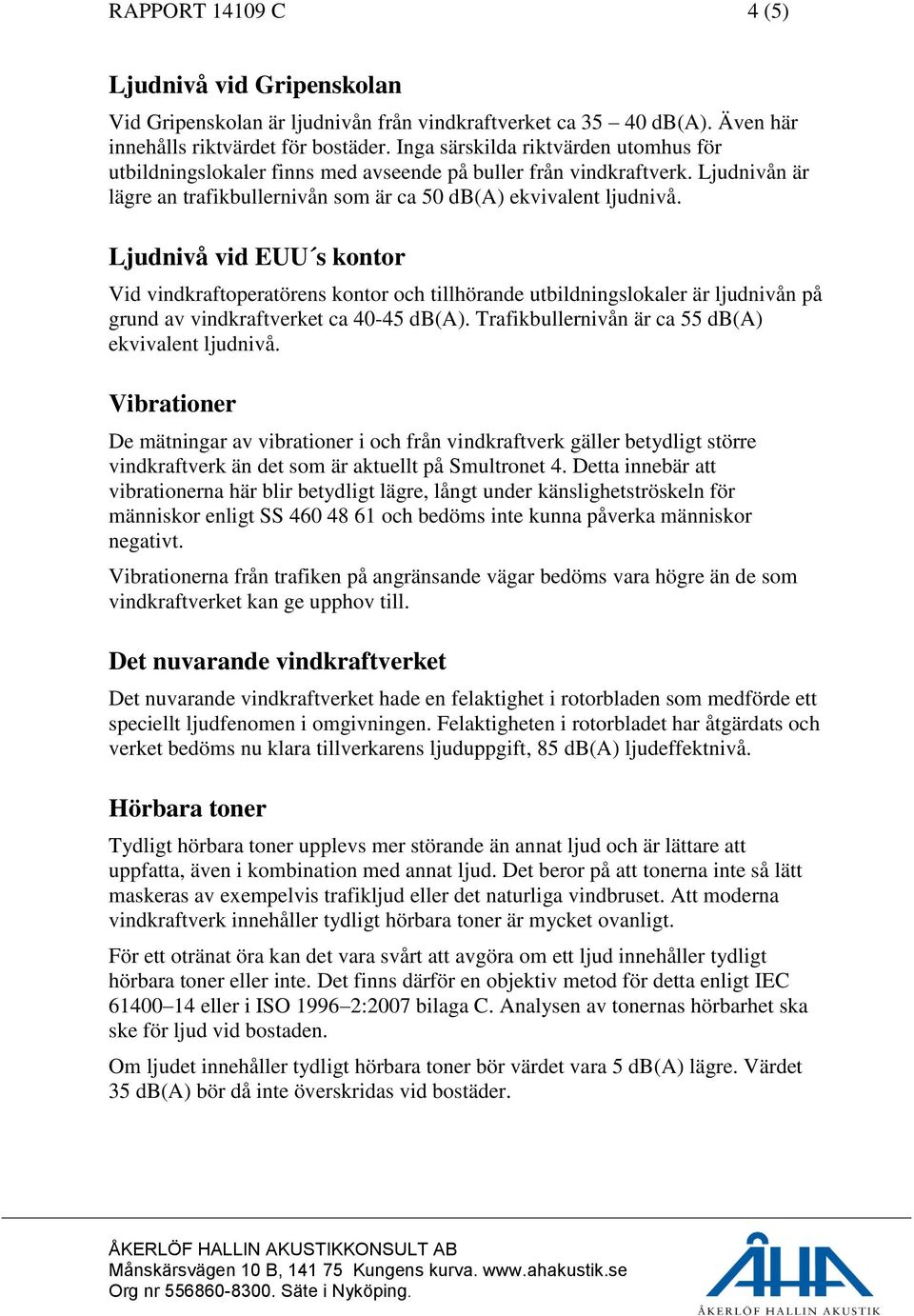

4 RAPPORT C 4 (5) Ljudnivå vid Gripenskolan Vid Gripenskolan är ljudnivån från vindkraftverket ca db(a). Även här innehålls riktvärdet för bostäder. Inga särskilda riktvärden utomhus för utbildningslokaler finns med avseende på buller från vindkraftverk. Ljudnivån är lägre an trafikbullernivån som är ca 50 db(a) ekvivalent ljudnivå. Ljudnivå vid EUU s kontor Vid vindkraftoperatörens kontor och tillhörande utbildningslokaler är ljudnivån på grund av vindkraftverket ca db(a). Trafikbullernivån är ca 55 db(a) ekvivalent ljudnivå. Vibrationer De mätningar av vibrationer i och från vindkraftverk gäller betydligt större vindkraftverk än det som är aktuellt på Smultronet 4. Detta innebär att vibrationerna här blir betydligt lägre, långt under känslighetströskeln för människor enligt SS och bedöms inte kunna påverka människor negativt. Vibrationerna från trafiken på angränsande vägar bedöms vara högre än de som vindkraftverket kan ge upphov till. Det nuvarande vindkraftverket Det nuvarande vindkraftverket hade en felaktighet i rotorbladen som medförde ett speciellt ljudfenomen i omgivningen. Felaktigheten i rotorbladet har åtgärdats och verket bedöms nu klara tillverkarens ljuduppgift, 85 db(a) ljudeffektnivå. Hörbara toner Tydligt hörbara toner upplevs mer störande än annat ljud och är lättare att uppfatta, även i kombination med annat ljud. Det beror på att tonerna inte så lätt maskeras av exempelvis trafikljud eller det naturliga vindbruset. Att moderna vindkraftverk innehåller tydligt hörbara toner är mycket ovanligt. För ett otränat öra kan det vara svårt att avgöra om ett ljud innehåller tydligt hörbara toner eller inte. Det finns därför en objektiv metod för detta enligt IEC eller i ISO :2007 bilaga C. Analysen av tonernas hörbarhet ska ske för ljud vid bostaden. Om ljudet innehåller tydligt hörbara toner bör värdet vara 5 db(a) lägre. Värdet 35 db(a) bör då inte överskridas vid bostäder.

Ljudnivå vid EUU s kontor Vid vindkraftoperatörens kontor och tillhörande utbildningslokaler är ljudnivån på grund av vindkraftverket ca 40-45 db(a).

5 RAPPORT C 5 (5) 6. Förslag till detaljplanekrav Följande detaljplanekrav avseende buller från vindkraftverket föreslås. Ljudnivån från vindkraftverket får på 300 m avstånd inte överstiga 35 db(a). Markvibrationer på 5 m avstånd från vindkraftverket får, på grund av kraftverket inte överstiga 0,1 mm/s. Kommentar Eftersom det är relativt komplicerat att objektivt avgöra om det förekommer hörbara toner eller andra speciella ljudfenomen samt för att undvika framtida diskussioner om detta har ljudkravet i förslaget till planbestämmelse ovan skärpts med 5 db. 7. Riktvärden för ljud från vindkraftverk Ljudnivån från vindkraft vid bostäder bör inte vara högre än 40 dba, anser Naturvårdsverket. Om vindkraftverken ger ifrån sig tydligt hörbara toner, så kallade rena toner, bör ljudnivån vara 5 db lägre. Kommentar Studier i Sverige visade att andelen störda av buller ökade med stigande ljudnivå och att cirka tio procent upplevde sig som bullerstörda och cirka sex procent upplevde sig som mycket störda vid ljudnivån db(a). Mot denna bakgrund anser Naturvårdsverket att 40 db(a) utomhus vid bostäder inte bör överskridas. Detta är också det värde som vanligen anges i tillståndsbeslut för vindkraftsanläggningar. 8. Riktvärden för vibrationer I svensk standard SS anges riktvärden för bedömning av komfort i byggnader. Riktvärden är avsedda att tillämpas vid nyetablering och är uttryckta som vägd vibrationshastighet enligt: Måttlig störning 0,4 1,0 mm/s Sannolik störning > 1,0 mm/s Uppfattbarhetsgräns/känslighetströskel 0,1 0,2 mm/s 9. Underlag Besök på platsen. Data avseende det nuvarande, nu nermonterade vindkraftverket. Genomgång med beställaren. Litteraturstudie avseende vibrationer i och från vindkraftverk. Samrådssynpunkter från bland andra Länsstyrelsen.

Kommentar Eftersom det är relativt komplicerat att objektivt avgöra om det förekommer hörbara toner eller andra speciella ljudfenomen samt för att undvika framtida diskussioner om detta har
