1 Vindkraftanläggning vid Fasikan i Bräcke och Ånge kommuner, Jämtlands och Västernorrlands län Miljökonsekvensbeskrivning Bilaga 23: Ljudberäkningar

2 Ljudimmissionsberäkning av ljud från vindkraft Vindpark Fasikan - Nordex N kw - totalhöjd 240 m Markera cell A1, infoga bild, justera höjd t.ex. 11, 5 och bredd till 15 cm Projekt: Vindpark Fasikan Beräkningsdatum: Beställare: Kraftö AB Er referens: Johan Granlöf Vår handläggare: Paul Appelqvist Vår kvalitetsgranskare: Jens Fredriksson 1 (7)

3 Innehållsförteckning Sida Titel Innehåll 3-5 Allmänna förutsättningar Verk- och beräkningsdata Sida 3 - Beräkningsförutsättningar Sida 4 - Ljuddata Sida 5 - Verksdata 6-7 Bilaga A01 Resultat ljudimmission Sida 6 - Punktberäkning Sida 7 - Ljudkarta Kvalitetsansvarig: Jens Fredriksson jens.fredriksson@afconsult.com 2 (7)

4 Beräkningsförutsättningar Vindpark Verktyp Antal verk Navhöjd [m] Totalhöjd [m] Ljudeffekt L wa [dba] Fasikan Nordex N kw ,5 240,0 104,5 Beräkningsparametrar i mjukvara Beräkningsprogram SoundPLAN 7.3 Beräkningsstandard Nord2000 Sökradie m Beräkningshöjd 1,5 m Luftabsorption ISO Lufttryck 1013,25 mbar Relativ luftfuktighet 70% Temperatur 15 C Temperaturgradient 0,05 C/m Råhetslängd enligt NV Rapport ,3 Höjd anemometer 10 m Vindhastighet 8 m/s Standardavvikelse vindhastighet 1,2 m/s Vindriktning Medvind åt alla håll Turbulenta vindhastighetsfluktuationer 0,12 m4/3/s2 Turbulenta temperaturfluktuationer 0,008 K/s2 Effektiv flödesresistans mark Klass D Effektiv flödesresistans vatten Klass H Koordinatsystem SWEREF99 TM Höjdkurvor 5 m ekvidistans Eftersom vädret under ett normalår är högst varierande i Sverige väljs värden på vädret enligt praxis, vilket även motsvarar värden enligt ISA-Standarden (International Standard Atmosphere) för lufttryck och temperatur. Lufttrycket ska då vara 1013,25 mbar och temperaturen 15 C. Luftfuktigheten 70% och temperaturen 15 C rekommenderas även i de nya finska riktlinjerna för beräkning av ljud från vindkraft med Nord2000 liksom i de danska industribullerföreskrifterna. I beräkningsmetoden för externt industribuller, rapport DAL-32, som brukar användas i Sverige för industribullerberäkningar rekommenderas luftfuktigheten 70% och temperaturen 15 C för planeringsändamål. Noterbart är också att beräkningarna är utförda för positiv temperaturgradient vilket motsvarar svag inversion. Värdet 0,05 C/m är det högsta värdet som är godkänt enligt mätmetoden för ljudimmission av vindkraft enligt den av Naturvårdsverket rekommenderade mätmetoden Elforsk 98:24. Ljudnivån vid positiv temperaturgradient blir i regel högre än vid negativ temperaturgradient. Kvalitetsansvarig: Jens Fredriksson jens.fredriksson@afconsult.com 3 (7)

5 Ljuddata Vindkraftverk Reglerinställning Ljudeffekt Nordex N kw Standard 104,5 Referens ljuddata: Frekvensspektrum i 1/3- oktavband mellan 25 Hz och Hz har erhållits från leverantörens dokument F008_246_A17_EN Revision 00 daterat Frekvensspektrum motsvarar ljudeffektnivån 104,5 dba vilket är den garanterade ljudeffektnivån för verktypen enlgit leverantörens dokument F008_246_A12_EN Revision 00 daterat Då dokumentet är sekretessbelagt av leverantören kan frekvensdata från dokumentet ej delges i denna redovisning, data kan fås under sekretess av myndigheten på förfrågan till bolaget. Ljuddata är taget för 144 m navhöjd, vilket är den högsta navhöjden som anges av tillverkaren. I beräkningarna har det antagits att dessa ljuddata är samma även för den teoretiska navhöjden 174,5 m som används i de aktuella beräkningarna. Noterbart är att det inte är någon skillnad på ljuddata, ljudeffektnivå och frekvensspektrum, mellan 114 m, 134 m och 144 m navhöjd enligt dokumentet. Reglerinställning är den högsta reglerinställningen för verktypen och det finns möjlighet till ytterligare ljudreglering ner till 100,0 dba som skyddsåtgärd. Beräkningarna gäller för de angivna ljudeffektnivåerna. ÅF ger ingen garanti för att dessa stämmer med verkens faktiska ljudeffektnivåer. Kvalitetsansvarig: Jens Fredriksson jens.fredriksson@afconsult.com 4 (7)

6 Verksdata Namn X [m] Y [m] Navhöjd [m] Navhöjd nivå [möh] Marknivå [möh] Ljudeffekt [dba] Reglerinställning Marginal skyddsåtgärd [dba] vkv ,5 700,2 525,7 104,5 Standard 4,5 vkv ,5 661,0 486,5 104,5 Standard 4,5 vkv ,5 678,6 504,1 104,5 Standard 4,5 vkv ,5 668,1 493,6 104,5 Standard 4,5 vkv ,5 708,7 534,2 104,5 Standard 4,5 vkv ,5 692,4 517,9 104,5 Standard 4,5 vkv ,5 706,9 532,4 104,5 Standard 4,5 vkv ,5 674,5 500,0 104,5 Standard 4,5 vkv ,5 643,0 468,5 104,5 Standard 4,5 vkv ,5 694,8 520,3 104,5 Standard 4,5 vkv ,5 674,6 500,1 104,5 Standard 4,5 vkv ,5 641,9 467,4 104,5 Standard 4,5 vkv ,5 699,5 525,0 104,5 Standard 4,5 vkv ,5 681,1 506,6 104,5 Standard 4,5 vkv ,5 667,7 493,2 104,5 Standard 4,5 vkv ,5 654,5 480,0 104,5 Standard 4,5 vkv ,5 689,5 515,0 104,5 Standard 4,5 vkv ,5 703,9 529,4 104,5 Standard 4,5 vkv ,5 699,5 525,0 104,5 Standard 4,5 vkv ,5 654,0 479,5 104,5 Standard 4,5 vkv ,5 660,7 486,2 104,5 Standard 4,5 vkv ,5 667,0 492,5 104,5 Standard 4,5 vkv ,5 635,5 461,0 104,5 Standard 4,5 vkv ,5 699,5 525,0 104,5 Standard 4,5 vkv ,5 674,1 499,6 104,5 Standard 4,5 vkv ,5 634,5 460,0 104,5 Standard 4,5 vkv ,5 664,5 490,0 104,5 Standard 4,5 vkv ,5 643,8 469,3 104,5 Standard 4,5 vkv ,5 662,7 488,2 104,5 Standard 4,5 vkv ,5 650,0 475,5 104,5 Standard 4,5 vkv ,5 630,2 455,7 104,5 Standard 4,5 vkv ,5 642,9 468,4 104,5 Standard 4,5 vkv ,5 681,0 506,5 104,5 Standard 4,5 vkv ,5 645,3 470,8 104,5 Standard 4,5 vkv ,5 704,5 530,0 104,5 Standard 4,5 Kvalitetsansvarig: Martin Almgren martin.almgren@afconsult.com 5 (7)

Bilaga A01 - Punktberäkning Beräkningsdatum 2015-04-15 Nr.

7 Bilaga A01 - Punktberäkning Beräkningsdatum Nr. Fastighet X [m] Y [m] Z,mark [möh] Leq [dba] A Ånge Jämtkrogen 1: ,0 33 B Ånge Jämtkrogen 1: ,3 33 C Ånge Västernäset 5:20 (3) ,3 37 D Ånge Granboda 2:15 (1) ,5 36 E Ånge Boltjärn 6:1 (6) ,6 32 F Bräcke Åsen 1: ,0 34 G Bräcke Åsen 1: ,0 34 H Bräcke Åsen 1: ,0 33 I Bräcke Åsen 1:5 (1) ,4 33 J Ånge Granboda 1:8 (2) ,6 37 K Bräcke Bensjö 1: ,6 29 L Bräcke Bensjö 1: ,4 29 M Ånge Boltjärn 1: ,3 29 N Bräcke Åsen 1: ,5 33 O Bräcke Åsen 1: ,6 33 P Bräcke Åsen 1:5 (1) ,4 33 Q Bräcke Åsen 1: ,3 33 R Bräcke Åsen 1: ,0 33 Beräkningen är gjord med antagande om att den ljudkänsliga mottagaren är på höjden 1,5 m ovan mark. För indexering av ljudkänsliga punkter se ljudkartan. Observera att om punktberäkningen och ljudutbredningskartan visar på motstridiga resultat, så är det i första hand punktberäkningen som är gällande. Ljudutbredningskartan fungerar som komplement till punktberäkningen. Beräkningsresultatet är avrundat till närmaste heltal enligt principen, 40,4 dba avrundas till 40 dba och 39,5 dba avrundas till 40 dba, s.k. svensk avrundning. Det är det avrundade värdet som ska jämföras mot riktvärdet enligt praxis. I aktuella beräkningar har alla ljudkänsliga punkter dock en ljudnivå under 40,0 dba, som högst 36,9 dba. Kvalitetsansvarig: Jens Fredriksson jens.fredriksson@afconsult.com 6 (7)

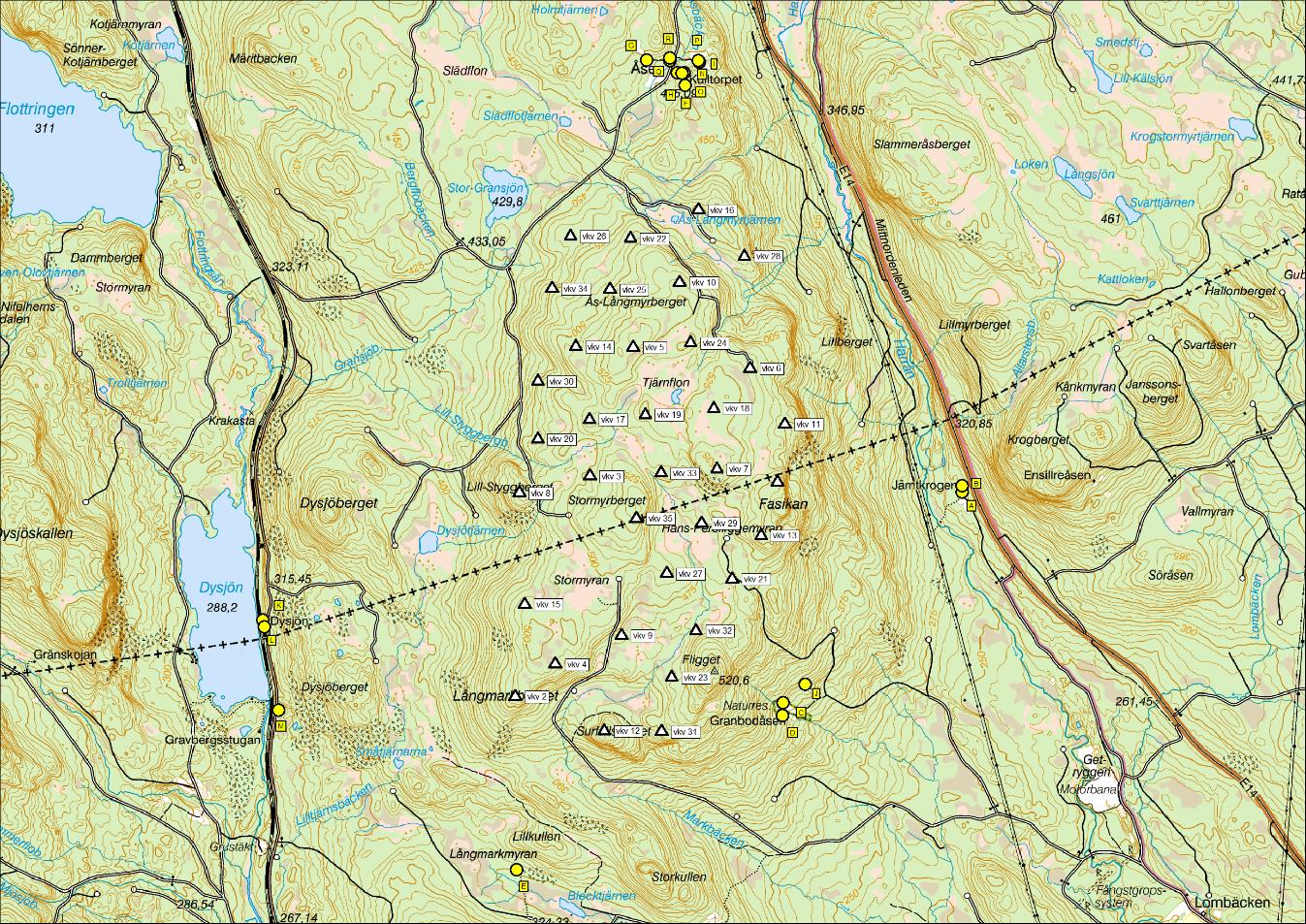

Datum: 2015-04-15 Bilaga A01 - Ljudkarta Markera cell A1, infoga bild, justera höjd ca

8 Datum: Bilaga A01 - Ljudkarta Markera cell A1, infoga bild, justera höjd ca 17cm, bredd till 25 cm Kvalitetsansvarig: Jens Fredriksson jens.fredriksson@afconsult.com 7 (7)
