1 Projekt Tritteboda Vindkraftpark Vattenfall Vindkraft AB Informationsmöte Kännestubba Bygdegård 22 augusti

2 Dagordning Välkomna Projektstatus Miljötillståndsprocessen Vind Ljud Fika Frågor

3 Projektstatus - miljötillståndsprocessen Kompletteringar skickas till länsstyrelsen Projektstart Samråd Miljötillståndsansökan inkl. MKB skickas in Kompletteringar fås från länsstyrelsen 3

4 Projektstatus Projekt Tritteboda - omfattar del i Sävsjö kommun - initialt även del i Växjö kommun - upp till 15 vindkraftverk Förlängning av nyttjanderättsavtalen under 2012 Mast under hösten 2013

5 Miljötillståndsprocessen vad händer nu? Samråd med berörda Miljökonsekvensbeskrivning (MKB) tas fram MBK och ansökan skickas in till länsstyrelsen Kompletteringsrunda till myndigheter Kompletteringar (2013) Ansökan kungörs och skickas på remiss Kommunens tillstyrkan Länsstyrelsens MPD beslut Möjlighet att överklaga till - Mark- och Miljödomstolen - Mark- och Miljöverdomstolen Laga kraft vunnet miljötillstånd Här har alla möjlighet att påverka uppskattas till ca 2 år 5

6 Uppskattad tidplan Byggstart 2017? Vindmätningar Tillståndsansökan Kompletteringsarbete Byggstart Investeringsbeslut

7 Vindkraft och vindförhållanden - Vindens variation och dess betydelse Peter Schelander, Pöyry Swedpower AB Tritteboda

8 Vindens variation

9 Vindens variation

10 Vindens variation

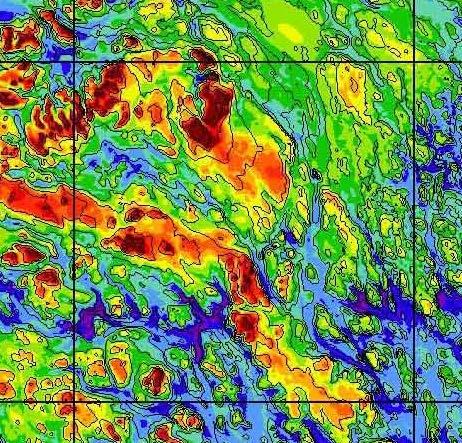

11 Vindens variation

12 Vindens variation

13 ÅF Ljud och Vibrationer Infomöte Tritteboda Paul Appelqvist

14 Ljudnivå vad är det? 10+10= = =43 2

15 3 Ljudets tidsvariation

16 Ljudkällor i ett vindkraftverk I ett vindkraftverk finns krafter i rörelse på grund av - luften rörelse förbi bladen - den roterande lyftkraften på bladen - friktionskrafter som roterar i lagren - kuggingrepp i växellådan (om sådan finns) - elektrodynamiska krafter i transformatorer och annan elektrisk utrustning(om sådana finns) - kylfläktar Moderna växlar har låg ljudnivå Hörselintrycket domineras av virvelavlösning vid bladens bakkant då luften sveper förbi bladen 4

17 Ljudkällor på vindkraftverk Bladspets Bladbakkant Rotornav 5

18 Bakkantsvirvlar ger brus Ett turbulent gränsskikt uppstår på bladen. Virvlar avlöses vid bakkanten. Dessa ger ett ljud vars styrka och frekvens bl a beror av hastigheten och bakkantens tjocklek 6

19 Ljudkällans rörelse ger ett svischande ljud Nya större vindkraftverk ger långsammare svisch än äldre mindre verk Sirocco-project, Wind turbine noise conference Berlin

20 Ljudriktlinjer utomhus för olika verksamheter i Sverige Ljudkälla Ekvivalent ljudnivå Maximal ljudnivå Fast Industri 40 dba natt 45 dba kväll och helg 50 dba dag arbetsdag 55 dba natt Vägtrafik 55 dba dygnsekvivalent 70 dba vid uteplats Tågtrafik Byggplatser 60 dba dygnsekvivalent 55 dba vid uteplats 45 dba natt 45 dba kväll helg 50 dba dag helg 50 dba kväll arbetsdag 60 dba dag arbetsdag 70 dba vid uteplats 70 dba natt Motorsportbana - Bör ej förekomma natt 55 dba kväll och helg 60 dba dag arbetsdag Flygtrafik 55 dba (FBN) 70 dba Vindkraft i NV förslag 40 dba vid 8 m/s på 10 m höjd 8

21 Riktvärden lågfrekvent ljud Lågfrekvent ljud utomhus inga riktvärden finns Lågfrekvent ljud i arbetsmiljön (AFS 2005:16) Lågfrekvent ljud i bostad (SOSFS 2005:6) 9

22 Socialstyrelsens författningssamling SOSFS 2005:6 (M) Allmänna råd Tabell 2 Lågfrekvent buller Tersband (Hz) Ljudtrycksnivå (db) ,

23 Beräkning av ljudimmission Nordiska modellen för externt industribuller Nord 2000 Naturvårdsverket rapport 6241, 2001 landbaserad vindkraft havsbaserad vindkraft 11

24 Spridning av ljud Geometrisk spridning-avstånd Böjning Direktivitet Emissionsnivå Skärmning Reflektion Luftabsorption Immissionsnivå Fasadisolering Markdämpning 12

25 Avstånddämpning Sfärisk utbredning - 6 db per avståndsdubbling I fritt fält sprids ljudeffekten på arean av en sfär 13

26 Beräkning av ljudimmision med Nord2000 Nord2000 är framtagen från en fysikaliskt riktig modell Rapport 6241 är en empirisk modell d.v.s. ekvationer anpassade till uppmätta data Tar hänsyn till frekvensspektrum, såväl låga som höga frekvenser Topografi Markytans egenskaper (hav, sjö, skogsmark, hård mark) Möjligt att räkna för olika vindriktning I aktuella beräkningar har dock medvind antagits Möjligt att räkna på lågfrekvent ljud Kräver större kunskaper av utövaren och fler indata 14

27 Beräkning av lågfrekvent ljud Ljudnivåer i 1/3-oktavband beräknas utomhus vid bostäder med Nord2000 Därefter beräknas ljudnivån i frekvensband mellan Hz inomhus med en antagen fasaddämpning Fasaddämpningen förväntas vara högre för 80-90% av typiska danska bostäder De beräknade ljudnivåerna inomhus jämförs med riktvärdena i SOSFS 2005:6 15

28 Sammanfattning Utredningar ljud och vibrationer projekt Tritteboda Naturvårdsverkets rekommenderade riktvärde, ekvivalent ljudnivå 40 dba, klaras i utförda beräkningar. Socialstyrelsens riktvärden för lågfrekvent ljud, enligt SOSFS 2005:6, klaras i utförda beräkningar. Risk för påverkan av lågfrekventa vibrationer från de planerade vindkraftverken bedöms var liten. 16
