Planerad station, Misterhult.

Transkript

1 RAPPORT 1 (11) Handläggare Inger Wangson Nyquist Tel +46 (0) Mobil +46 (0) Fax inger.wangson.nyquist@afconsult.com Datum Svenska Kraftnät Anna-Karin Gustafsson Box Sundbyberg Uppdragsnr Rapport A Planerad station, Misterhult. Bullerutredning Inger Wangson Nyquist Uppdragsansvarig Sammanfattning: Buller från den planerade stationen är likartat under dag, kväll respektive natt, varför riktvärdet enligt naturvårdsverkets riktlinjer, 40 dba nattetid vid bostäder blir dimensionerande. Beräkningsmässigt innehålls 40 dba i alla kontrollpunkter i både steg 1 och 2 (när stationen är fullt utbyggd) utan att ljuddämpande åtgärder behöver vidtas. Vid närmaste bostäder finns det även en god marginal till 40 dba med hänsyn till eventuell förekomst av rena toner. Ljudbidraget från transformatorstationen i det planerade naturreservatet förväntas bli 30 dba. ÅF-Infrastructure AB Ljud & Vibrationer Göteborg Inger Wangson Nyquist Granskad av Per Wikström Kvalitetsrådgivare Rapport A Bullerutredning Misterhult docx

2 RAPPORT (11) Innehållsförteckning 1 BAKGRUND FÖRUTSÄTTNINGAR Ljuddata Riktvärden FÖRKLARING AV AKUSTISKA BEGREPP BERÄKNINGAR Beräkningspunkter Bullerkällornas placering Beräkningsmetod BERÄKNINGSRESULTAT Kommentarer...9 Bilagor Bilaga 1 Bilaga 2 Steg 1 - Beräknade ekvivalenta ljudnivåer i form av bullerspridningskarta Steg 2 - Beräknade ekvivalenta ljudnivåer i form av bullerspridningskarta

3 RAPPORT (11) 1 Bakgrund Svenska Kraftnät planerar att i två etapper (första och andra Gotlandsförbindelsen) uppföra ett 400 kv ställverk, ett HVDC ställverk, samt två omriktarstationer i Misterhult norr om Oskarshamn. Avståndet till närmaste bostäder är ca 850 m nordväst om den planerade stationen. 2 Förutsättningar Kartunderlag tillhandahållet av Svenska Kraftnät enligt e-post dat / Inom stationsområdet planeras i en första etapp tre transformatorer och ett kylaggregat. I nästa etapp kommer stationen byggas ut till det dubbla dvs. totalt sex transformatorer och två kylaggregat. Närmaste bostad ligger i Späckemåla (inom fastigheten Misterhult 4:9), ca 850 m nordväst om föreslagen placering av det nya stationsområdet. Avståndet till övriga fastigheter är mer än 900 m. Nordost om det planerade stationsområdet finns våtmarken/sjön Gästern, som är en restaurerad fågelsjö med friluftslivsvärden och i nordväst ett planerat naturreservat. 2.1 Ljuddata Ljudeffektnivån för transformatorer har ansatts till 100 dba och från kylaggregaten 88 dba (baserat på referensmätningar i Lindome). 2.2 Riktvärden Den nya anläggningen bör dimensioneras så att riktvärdena för externt industribuller för nyetablering enligt naturvårdsverkets anvisningar (RR 1978:5 rev.1983) innehålls, se tabell nedan. Buller från den planerade stationen är likartat under dag, kväll respektive natt, varför nattvärdet 40 dba vid bostäder blir dimensionerande.

4 RAPPORT (11) 1. Vid de fall kringliggande område ej utgörs av angivna områdestyper bör bullervillkoren anges på annat sätt, till exempel ljudnivå vid stadsplanegräns eller på ett visst avstånd från anläggningen. 2. Värdet för natt behöver inte tillämpas för utbildningslokaler. 3. Avser områden som planlagts för fritidsbebyggelse och rörligt friluftsliv. Dessutom gäller följande: Om ljudet innehåller ofta återkommande impulser såsom vid nitningsarbete, slag i transportörer, lossning av järnskrot etc. eller innehåller hörbara tonkomponenter eller bådadera ska man använda ett värde som är 5 dba-enheter lägre än vad som anges i tabellen

5 RAPPORT (11) 3 Förklaring av akustiska begrepp Vad är ljud? Ljud är tryckvariationer i luft som kan skapas av en vibrerande yta, t ex ett högtalarmembran, en pulserande luftström, ett avgasrör eller en snabb förbränning som i en explosion. Det utbreder sig med en hastighet av ca 340 m/s och blir svagare när de breder ut sig i en större luftvolym. Figur 1. Exempel på ljudnivåer En ljudkällas källstyrka eller ljudemission karaktäriseras av dess ljudeffekt. Det man hör och mäter i en mottagarpunkt på ett visst avstånd från en ljudkälla är ljudtrycksnivån eller ljudnivån. Båda anges i decibel. Decibel Omfånget hos ljudet som vår hörsel kan uppfatta är enormt. Ljudtrycket vid smärtgränsen är ca gånger starkare än det svagaste ljudet vi kan höra. För att slippa mycket stora tal används en logaritmisk skala för ljudtrycket. Ljudtrycksnivån anges därför i decibel (db) relativt 20 µpa. Frekvens För att människan skall kunna uppfatta tryckvariationerna som ljud krävs att dessa uppgår till mellan 20 och per sekund. Antalet tryckvariationer/sekund kallas ljudets frekvens (tonhöjd) och enheten är Hertz (Hz). För att ett ljud ska kunna höras av oss krävs alltså att dess frekvens ligger mellan 20 och Hz. Bäst hör vi kring 1000 Hz. Frekvensvägning För att kunna ange uppmätta bullervärden med ett tal som stämmer överens med hörseln, används en vägning av olika frekvenser. Vägningen kan göras på olika sätt. De mest vanliga vägningsfiltren är A och C-filtren. A-vägningen, som är ett försök att efterlikna hur örat uppfattar olika frekvenser vid relativt låga ljudstyrkor, dämpar låga frekvenser och förstärker medelhöga. Den tillämpas för mätning av normala frekvenser och ljudstyrkor. A-vägningen uttrycks i dba.

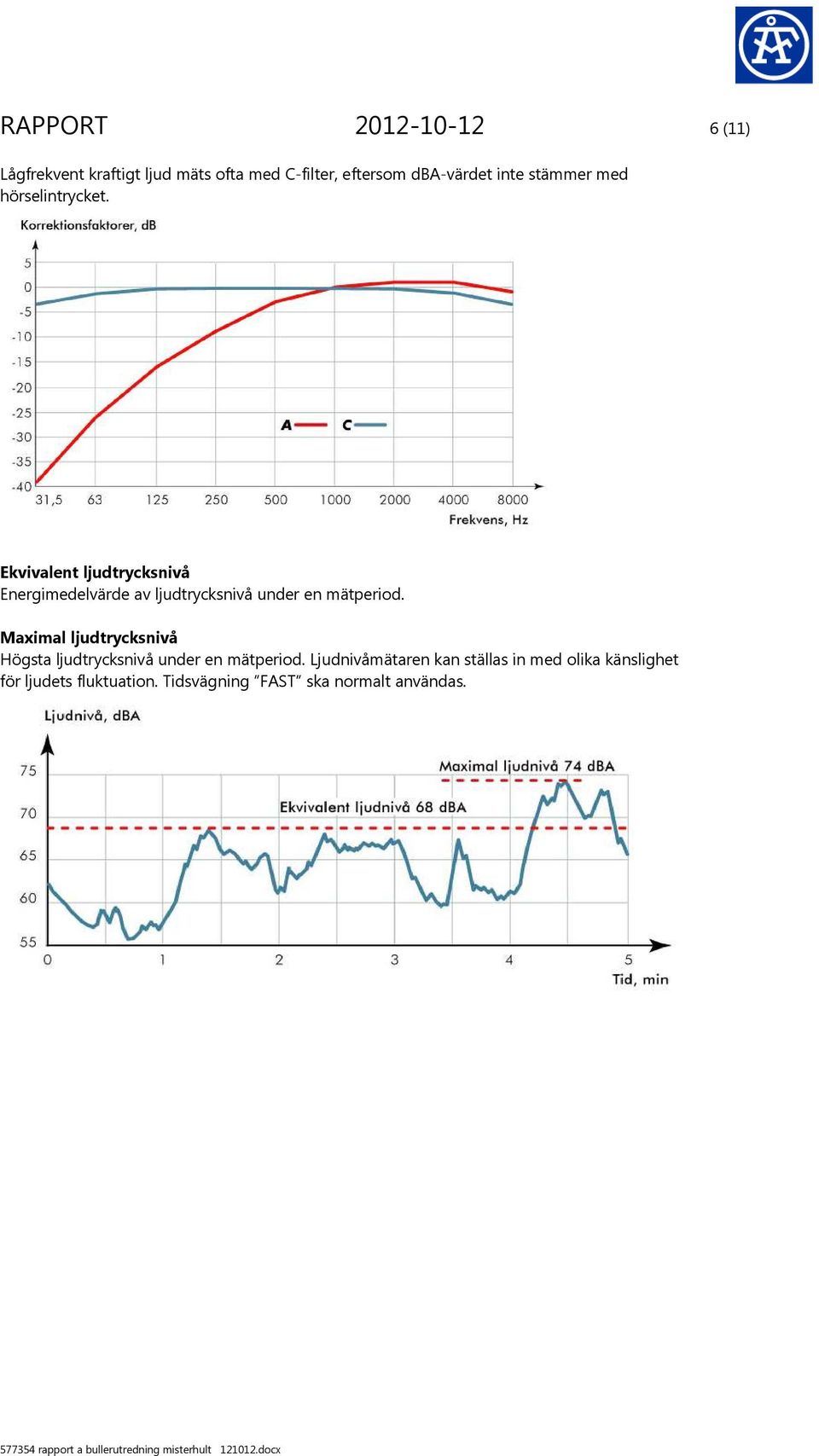

6 RAPPORT (11) Lågfrekvent kraftigt ljud mäts ofta med C-filter, eftersom dba-värdet inte stämmer med hörselintrycket. Ekvivalent ljudtrycksnivå Energimedelvärde av ljudtrycksnivå under en mätperiod. Maximal ljudtrycksnivå Högsta ljudtrycksnivå under en mätperiod. Ljudnivåmätaren kan ställas in med olika känslighet för ljudets fluktuation. Tidsvägning FAST ska normalt användas.

7 RAPPORT (11) 4 Beräkningar 4.1 Beräkningspunkter Ljudnivån har beräknats till sex kontrollpunkter, utsiktsplats vid sjön Gästern (5), i planerat naturreservat (6) och vid närmaste bostäder i Späckemåla (1), Gästersnäs (2), Mederhult (3) resp. Ekenäs (4), se figur nedan. Dessutom har ljudnivån beräknats till ett stort antal mottagarpunkter för att skapa bullerutbredningskartan.

8 RAPPORT (11) 4.2 Bullerkällornas placering I figuren nedan visas bullerkällornas tänkta placering. Steg 1: Transformator T1-T3 samt Kylaggregat KA1 Steg 2: Transformator T1-T6 samt Kylaggregat KA1-2 KA1 T1 T3 KA2 T4 T6 4.3 Beräkningsmetod Beräkningarna är baserade på en gemensam nordisk modell för beräkning av externt industribuller, DAL32 (Environment noise from industrial plants. General prediction method. Lydtekniskt laboratorium, report nr 32, Lyngby, Danmark 1982). Beräkningarna utförs i oktavband (31, Hz) och avser ett s k medvindsfall, dvs. vindriktning från källa till mottagare (± 45 o ). Som hjälpmedel har använts datorprogrammet Predictor version 8.11 där denna beräkningsmodell ingår.

9 RAPPORT (11) 5 Beräkningsresultat Beräknad total ekvivalent ljudnivå vid närmaste bostäder blir med ovanstående förutsättningar 32 dba, se tabell 1 nedan. Vid utsiktsplatsen vid sjön Gästern (5) beräknas ljudnivån till 39 dba. Tabell 1. Beräknade ekvivalenta ljudnivåer i kontrollpunkter i steg 1-2. Kontrollpunkt nr/beteckning Beräknad ekvivalent ljudnivå i dba Fastighetsbeteckning Steg 1 Steg 2 1. Späckemåla Misterhult 4: Gästersnäs Gässhult 1: Mederhult Mederhult 1: Ekenäs Misterhult 4: Utsiktsplats Planerat naturreservat I Bilaga 1-2 redovisas beräknade ekvivalenta ljudnivåer i form av bullerspridningskarta i 5 db - intervall, 40, 45, 50 etc. 5.1 Kommentarer Beräkningsmässigt innehålls 40 dba i alla kontrollpunkter i både steg 1 och 2 (när stationen är fullt utbyggd). Vid närmaste bostäder finns det även en god marginal till 40 dba med hänsyn till eventuell förekomst av rena toner. Ljudbidraget från transformatorstationen i det planerade naturreservatet förväntas bli 30 dba.

10 Bilaga 1 Beräknade ljudnivåer vid planerad station steg 1 2 dba Rapport A Bullerutredning Misterhult docx

11 Bilaga 2 Beräknade ljudnivåer vid planerad station steg dba
