PM BULLER FRÅN TRAFO PÅ SOLNAVÄGEN

Transkript

1 UPPDRAG Ny 130 kv Solnavägen UPPDRAGSNUMMER UPPRÄTTAD AV Sebastian Larsson GRANSKAD AV Johanna Thorén DATUM Inledning Vid Solnavägen planeras en ny transformatorstation för omvandling 130/20 kv. Två transformatorer á 63 MVA ska placeras på fastigheten Tomteboda 10 och byggas in. På samma fastighet undersöks även möjligheten till byggnation av bostäder i form av ett flerbostadshus. Sweco har fått i uppdrag att undersöka anläggningens bullerpåverkan på närområdets befintliga byggnation samt ett planerat flerbostadshus på samma fastighet. Följande PM redogör för ljudutbredningen i området. De planerade transformatorerna kommer enligt uppgift från beställare maximalt ha en ljudeffekt på 85 db(a), vilket är vad som har använts i beräkningarna för detta PM. Detta PM behandlar ljudutbredning från transformatorstationen, med och utan inbyggnation, både vid befintlig bebyggelse och vid planerade bostäder. Resultat redovisas i form av ljudutbredningskartor samt ekvivalenta fasadljudnivåer. Ljuddämpande förmåga hos väggar och tak som innesluter transformatorstationen beräknas också redovisas i form av reduktionstal (Rw). Underlag Ritningar för område och byggnader har erhållits från beställare. Även ljudeffekt som emitteras från transformatorerna erhölls från beställare, men spektrum för det emitterade ljudet har antagits från schablon. Transformatorstationens väggar och tak skall uppfylla kraven i SSF 200:4 skyddsklass 2 samt VTR1-01. Väggarna består av 300 mm betong, och taket kan antingen bestå av profilerad plåt eller betongplattor som ger likvärdigt skydd som väggarna [1]. Terrängdata, fastighetskarta samt underlag för vägar och järnvägar i området inköptes från Metria i april Riktvärde För bedömning av resultat har rapporten Vägledning om industri- och annat verksamhetsbuller [2] från april 2015 använts. Vägledningen anger en ekvivalent medelljudnivå, Leq-nivå, som inte får överskridas, samt en maximal ljudnivå, LFmax-nivå, som inte får överskridas mer än vid ett fåtal tillfällen nattetid. Dessa nivåer anges nedan i Tabell 1. Om ljudet innehåller ofta återkommande impulser, hörbara tonkomponenter eller bådadera skall ett värde om 5 db(a)-enheter lägre användas. -14 S w e co Gjörwellsgatan 22 Box SE Stockholm, Telefon +46 (0) Fax +46 (0) S we c o En vi r on me n t A B Org.nr Styrelsens säte: Stockholm S e ba s ti an L ar s so n Akustiker Infrastruktur Telefon direkt +46 (0) Mobil +46 (0) sebastian.larsson@sweco.se 1 (9)

2 Tabell 1 - Naturvårdsverkets riktvärden för ljudnivå från industri/verksamhet, frifältsvärde Leq dag (06-18) Leq kväll (18-22) Leq natt (22-06) LFmax natt (22 06) Utgångspunkt för olägenhetsbedömning vid bostäder, skolor, förskolor och vårdlokaler. 50 db(a) 45 db(a) 40 db(a) 55 db(a) Tonalt ljud 45 db(a) 40 db(a) 35 db(a) 50 db(a) Då transformatorstationer löper stor risk att producera tonalt ljud kommer iakttagelser gentemot båda riktvärdena göras. Resultaten i detta PM kommer att redovisas med färgskalan nedan Figur 1. Skalan visar ljudtrycksnivå i db(a). Modellering Figur 1 - Färgskala för bedömning Beräkningarna för ljudutbredning har genomförts i programmet SoundPLAN 7.4 i enlighet med nordisk beräkningsmodell General Prediction Method, (DAL 32). Beräkningar för fasaddämpning har utförts i programmet Insul 8.0. Modellering har genomförts enligt inköpt kartmaterial, LAS-punkter och fastighetskarta från Metria, koordinatsatt i SWEREF99 TM. Två punktkällor med ljudspektrum från schablon för transformatorer användes för beräkning utan inbyggnation. 2 (9)

3 Strukturen som transformatorerna byggs in i modelleras som areakällor med ljudeffekt som omräknas enligt dämpningsegenskaper hos materialen för väggar och tak. Samtliga fläktar och spjäll är förlagda till motsatt sida från planerade bostäder. På transformatorhusets sydvästra sida förläggs samtliga fläktar, spjäll och demonterbara paneler för åtkomst till transformatorerna. Vilket representeras av två areakällor på fasaden. Enligt ritningar är taket på transformatorbyggnaden ett pulpettak med lutning åt sydväst, bort från bostadshuset. För att simulera ett worst case scenario har dock detta modellerats som ett helt platt tak, bestående av ett 1mm tjockt lager av profilerad plåt med en jämt fördelad emitterande yta. Det planerade bostadshuset är antaget till 6 våningar från illustration i underlag. Hela området har antagits vara asfaltsbelagt ( worst case ) med en markabsorption satt till 0, dvs reflekterande, enligt praxis. 3 (9)

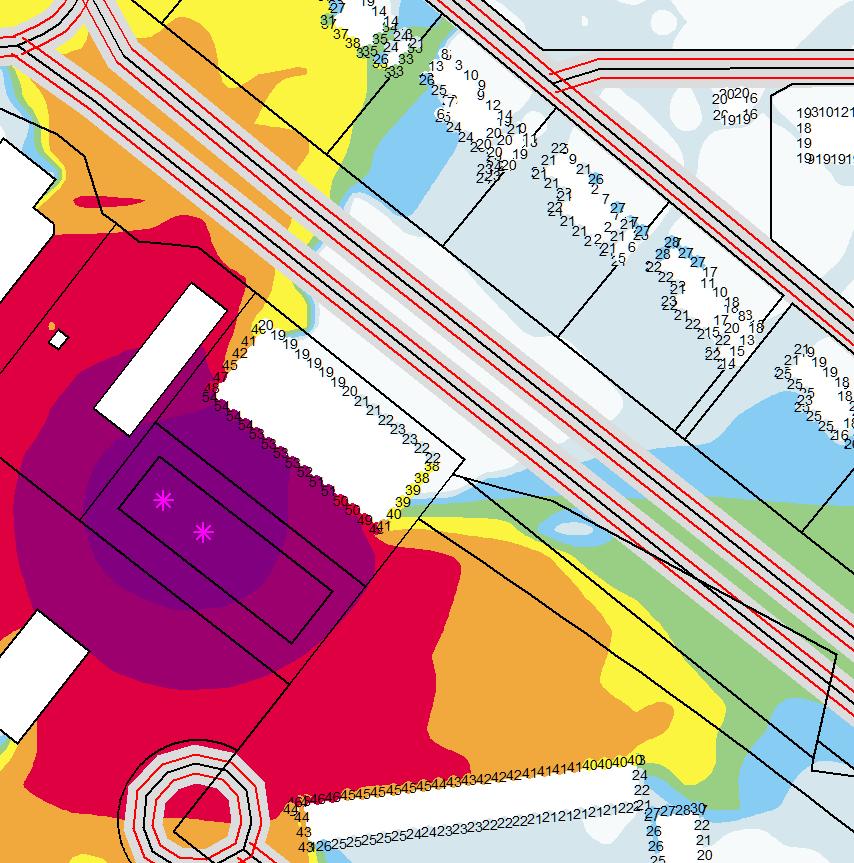

4 Resultat Vid befintlig byggnation beräknas fasadljudnivåer upp till 44 db(a), vilket är över riktvärde för industribuller med tonalt innehåll, 35 db(a). För att klara riktvärde måste således strukturen som man bygger in transformatorerna i klara av att sänka ljudnivån vid närmsta fasad med minst 9 db. Ljudutbredning visas nedan i Figur 2. Figur 2 - Ljudutbredning vid nuvarande bebyggelse Enligt underlag är ytterväggarna av strukturen 300mm tjocka betongväggar, vilket enligt beräkningar ger ett Rw-värde på 65 db. Taket består i modellen, för att modellera ett worst case scenario, av ett lager förzinkad plåt med en tjocklek på 1mm, vilket enligt beräkningar ger ett Rw-värde på 24 db. Då taket är tunt i jämförelse till väggarna antas detta vara där ljudet transmitteras till största del. 4 (9)

5 Det kan utläsas från Figur 3 nedan att ett plåttak med tjockleken 1mm dämpar som minst 11 db. Detta antyder att även om transformator byggs in med endast ett tunt plåttak kommer riktvärden att innehållas. Figur 3 - Dämpningskurva för plåttak 1mm Det är troligt att taket i verkligheten är tjockare än 1mm, då takets bredd kan innebära instabilitet. Om så är fallet kommer takets ljuddämpande förmåga förbättras och bullerpåverkan i området minskas ytterligare. Enligt VTR1-01 [1], kan takkonstruktionen även bestå av betongplattor, som kommer höja dämpningsfaktorn på taket markant. 5 (9)

6 Figur 4 - Ekvivalenta ljudnivåer vid husfasader med inbyggd transformatorstation Beräkningar visar att ett plåttak med tjockleken 1mm lyckas sänka de ekvivalenta fasadljudnivåerna till 28 db(a), vilket är under riktvärde (35 db(a)). Se Figur 4. 6 (9)

7 Figur 5 - Ljudutbredning för ekvivalenta ljudnivåer i fallet med öppen transformatorstation Vad gäller planerad byggnation i området visar beräkningar utan inbyggnation av transformatorstationen visar fasadnivåer upp till 54 db(a), se Figur 5. Således behövs en fasaddämpning på minst 19 db(a) för att riktvärde för industribuller med tonala komponenter innehålls. Då båda transformatorerna enligt underlaget står på individuella fundament bedöms stomljud, lågfrekventa ljud och vibrationer vara försumbara. 7 (9)

8 Figur 6 - Ekvivalent ljudutbredning vid fallet med inbyggda transformatorer I Figur 6 nedan kan det uttydas att även med ett tunt plåttak på 1mm kommer ljudnivåerna att sjunka i området så att riktvärde på 35 db(a) precis innehålls. Det planerade huset på fastigheten Tomteboda 10 beräknas få ekvivalenta fasadljudnivåer på 35 db(a). 8 (9)

9 Slutsats Både för nuvarande och planerad bebyggelse behöver transformatorstationen byggas in med hänsyn till buller. Transformatorstationen beräknas ge upphov till ekvivalenta fasadljudnivåer på 44 db(a) vid närmsta befintliga bostadsfasad ifall den inte byggs in. Såvida bostäder skall byggas enligt underlag beräknas transformatorstationen ge ekvivalenta fasadljudnivåer på 54 db(a) och måste således dämpas med minst 19 db för att riktvärde skall innehållas. Utformning på inbyggnation förväntas klara detta krav då den dimensionerande faktorn, taket, beräknas ha ett reduktionstal, Rw, på 24 db ifall det består av ett lager 1mm tjock profilerad förzinkad plåt. Konstrueras taket med tjockare plåt eller med betongplattor kommer den ljuddämpande förmågan på konstruktionen öka markant. Beräkningar visar att om transformatorstationen byggs in uppgår ekvivalenta fasadljudnivåer till 28 db(a) vid befintlig bebyggelse samt 35 db(a) vid det planerade bostadshuset, vilket innebär att riktvärde för industribuller med tonala ljudkomponenter innehålls i båda fallen. Förstärks takkonstruktionen kommer fasadljudnivåerna i området sjunka ytterligare. Maximala ljudnivåer riskeras inte att överskridas. Referenser [1] G. Widenroth, Allmänna specifikationer för stationsanläggningar (VTR1-01), Vattenfall AB, [2] Naturvårdsverket, Vägledning om industri- och annat verksamhetsbuller, Naturvårdsverket, Stockholm, (9)
