reviderad Bullerutredning för åtta verksamheter i Storängen, Huddinge R01. Uppdragsnummer:

Transkript

1 1(13) reviderad Bullerutredning för åtta verksamheter i Storängen, Huddinge R01 Uppdragsnummer: Uppdragsansvarig: Åsa Fernell Modigh Handläggare Kvalitetsgranskning Nicklas Engström Brita Lanfelt Ändringen avser: Nya uppgifter om arbetstider för Huddinge stål Godkänd: BLT Datum:

2 2(13) Innehållsförteckning 1 Bedömningsgrunder Industribuller Beräkningshjälpmedel för redovisad bullerberäkning Beräkningsmodell Beräkningsprogram Buller från lastkajer Mätningar Beräkningsresultat Forsells smide Witzenmann Metallslangsfabriken Huddinge Stål Exakta Fjädrar Scandinavian Corrosion Company (SCC) Märko-Tryck AB... 13

3 3(13) 1 Bedömningsgrunder 1.1 Industribuller Ljud från närliggande fläktar, kylare, kompressorer m.m. bedöms enligt riktvärden för externt industribuller. För externt industribuller gäller riktvärden enligt Externt industribuller allmänna råd (SNV RR 1978:5 rev. 1983). Riktlinjerna gäller för verksamhet för hela dagar, kvällar respektive nätter. Om verksamheten endast pågår under en viss del av dag/kväll/natt bör den ekvivalenta ljudnivån beräknas för den tid då verksamheten pågår. Om ljudet innehåller ofta återkommande impulser såsom vid nitningsarbete, slag i transportörer, lossning av järnskrot etc eller innehåller hörbara tonkomponenter eller bådadera ska man använda ett ekvivalent värde som är 5 db(a)-enheter lägre än vad som anges i nedanstående tabell. Tabell 1. Utomhusriktvärden (frifältsvärden) för externt industribuller Områdesanvändning 1) Arbetslokaler för ej bullrande verksamhet Bostäder och rekreationsytor i bostäders grannskap samt utbildningslokaler och vårdbyggnader Ekvivalent ljudnivå i db(a) Dag Kväll samt helgdag Natt ) 55 Högsta ljudnivå i db(a) FAST Momentana ljud nattetid Områden för fritidsbebyggelse och rörligt friluftsliv där naturupplevelsen är en viktig faktor 3) 1) Vid de fall kringliggande område ej utgörs av angivna områdestyper bör bullervillkoren anges på annat sätt, till exempel ljudnivå vid stadsplanegräns eller på ett visst avstånd från anläggningen. 2) Värdet för natt behöver inte tillämpas för utbildningslokaler. 3) Avser områden som planlagts för fritidsbebyggelse och rörligt friluftsliv.

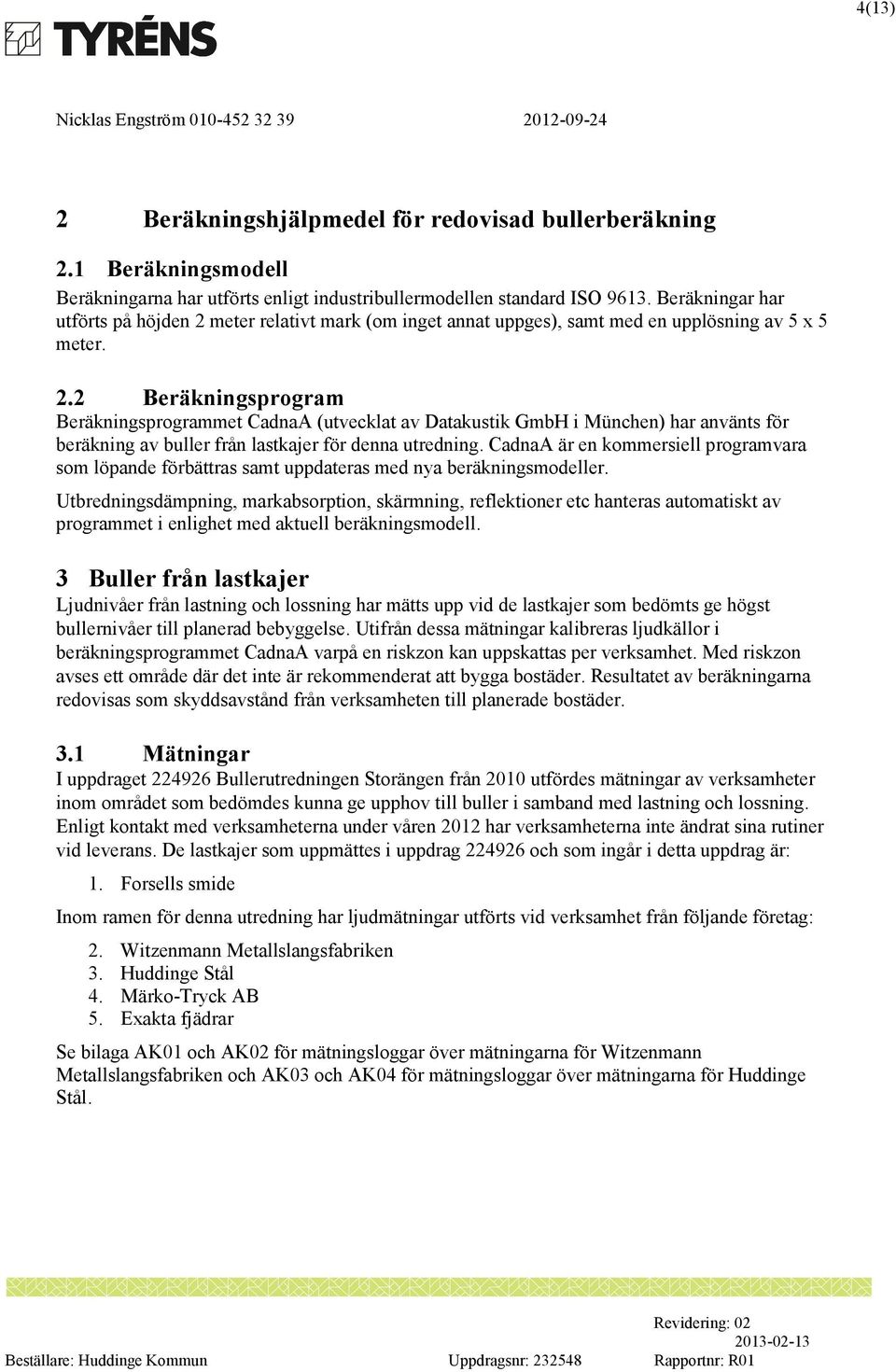

4 4(13) 2 Beräkningshjälpmedel för redovisad bullerberäkning 2.1 Beräkningsmodell Beräkningarna har utförts enligt industribullermodellen standard ISO Beräkningar har utförts på höjden 2 meter relativt mark (om inget annat uppges), samt med en upplösning av 5 x 5 meter. 2.2 Beräkningsprogram Beräkningsprogrammet CadnaA (utvecklat av Datakustik GmbH i München) har använts för beräkning av buller från lastkajer för denna utredning. CadnaA är en kommersiell programvara som löpande förbättras samt uppdateras med nya beräkningsmodeller. Utbredningsdämpning, markabsorption, skärmning, reflektioner etc hanteras automatiskt av programmet i enlighet med aktuell beräkningsmodell. 3 Buller från lastkajer Ljudnivåer från lastning och lossning har mätts upp vid de lastkajer som bedömts ge högst bullernivåer till planerad bebyggelse. Utifrån dessa mätningar kalibreras ljudkällor i beräkningsprogrammet CadnaA varpå en riskzon kan uppskattas per verksamhet. Med riskzon avses ett område där det inte är rekommenderat att bygga bostäder. Resultatet av beräkningarna redovisas som skyddsavstånd från verksamheten till planerade bostäder. 3.1 Mätningar I uppdraget Bullerutredningen Storängen från 2010 utfördes mätningar av verksamheter inom området som bedömdes kunna ge upphov till buller i samband med lastning och lossning. Enligt kontakt med verksamheterna under våren 2012 har verksamheterna inte ändrat sina rutiner vid leverans. De lastkajer som uppmättes i uppdrag och som ingår i detta uppdrag är: 1. Forsells smide Inom ramen för denna utredning har ljudmätningar utförts vid verksamhet från följande företag: 2. Witzenmann Metallslangsfabriken 3. Huddinge Stål 4. Märko-Tryck AB 5. Exakta fjädrar Se bilaga AK01 och AK02 för mätningsloggar över mätningarna för Witzenmann Metallslangsfabriken och AK03 och AK04 för mätningsloggar över mätningarna för Huddinge Stål.

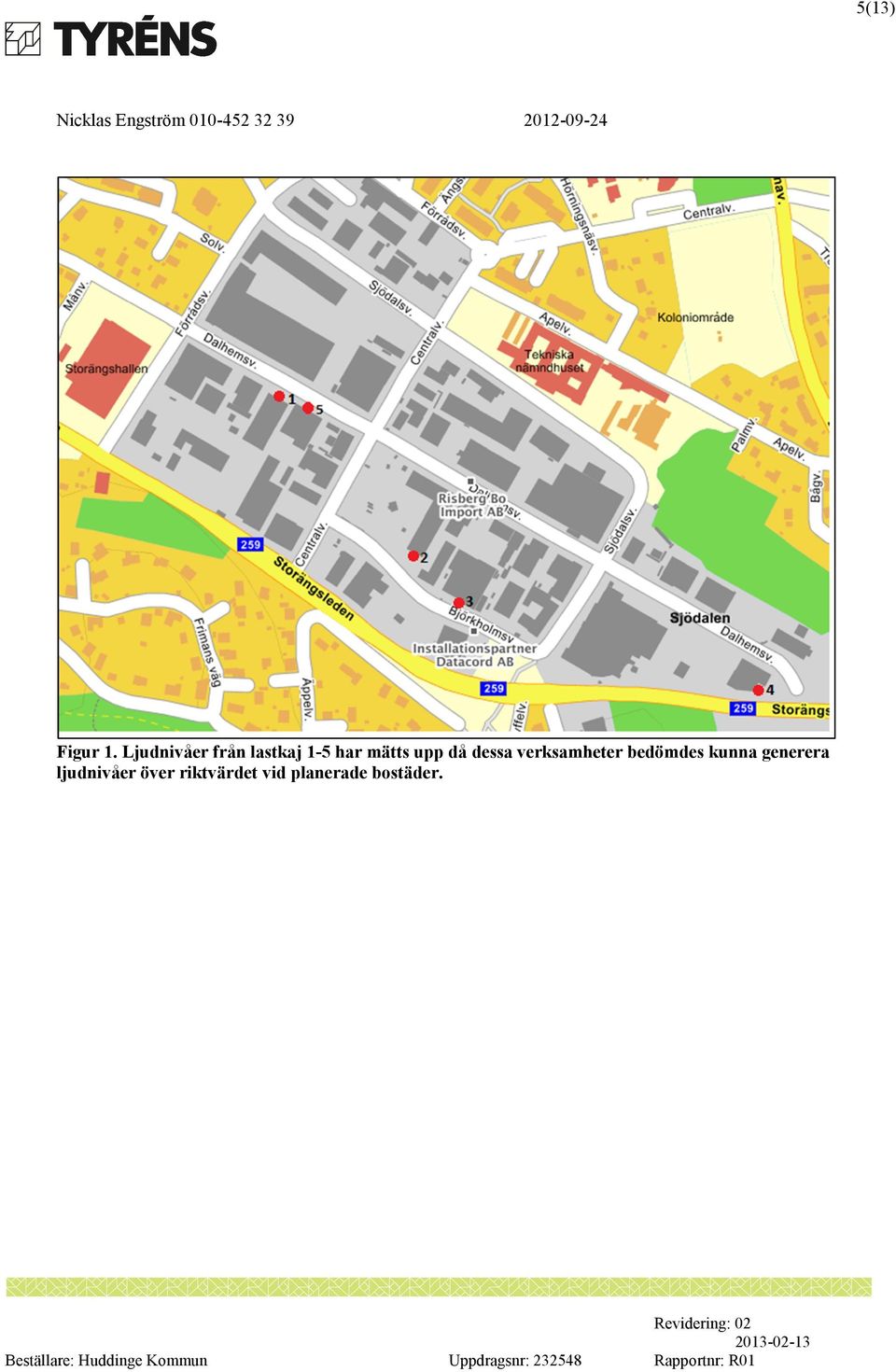

5 5(13) Figur 1. Ljudnivåer från lastkaj 1-5 har mätts upp då dessa verksamheter bedömdes kunna generera ljudnivåer över riktvärdet vid planerade bostäder.

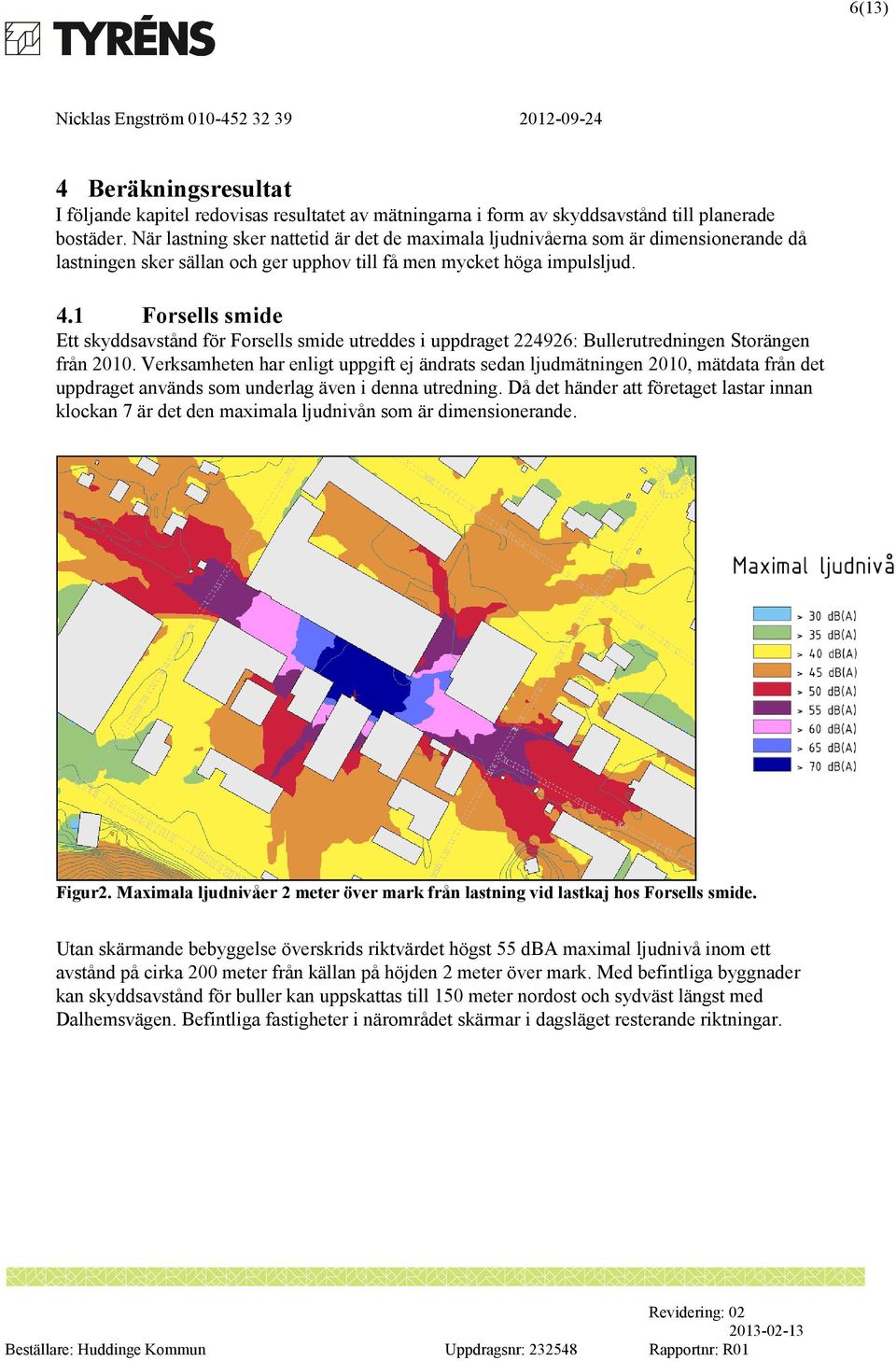

6 6(13) 4 Beräkningsresultat I följande kapitel redovisas resultatet av mätningarna i form av skyddsavstånd till planerade bostäder. När lastning sker nattetid är det de maximala ljudnivåerna som är dimensionerande då lastningen sker sällan och ger upphov till få men mycket höga impulsljud. 4.1 Forsells smide Ett skyddsavstånd för Forsells smide utreddes i uppdraget : Bullerutredningen Storängen från Verksamheten har enligt uppgift ej ändrats sedan ljudmätningen 2010, mätdata från det uppdraget används som underlag även i denna utredning. Då det händer att företaget lastar innan klockan 7 är det den maximala ljudnivån som är dimensionerande. Figur2. Maximala ljudnivåer 2 meter över mark från lastning vid lastkaj hos Forsells smide. Utan skärmande bebyggelse överskrids riktvärdet högst 55 dba maximal ljudnivå inom ett avstånd på cirka 200 meter från källan på höjden 2 meter över mark. Med befintliga byggnader kan skyddsavstånd för buller kan uppskattas till 150 meter nordost och sydväst längst med Dalhemsvägen. Befintliga fastigheter i närområdet skärmar i dagsläget resterande riktningar.

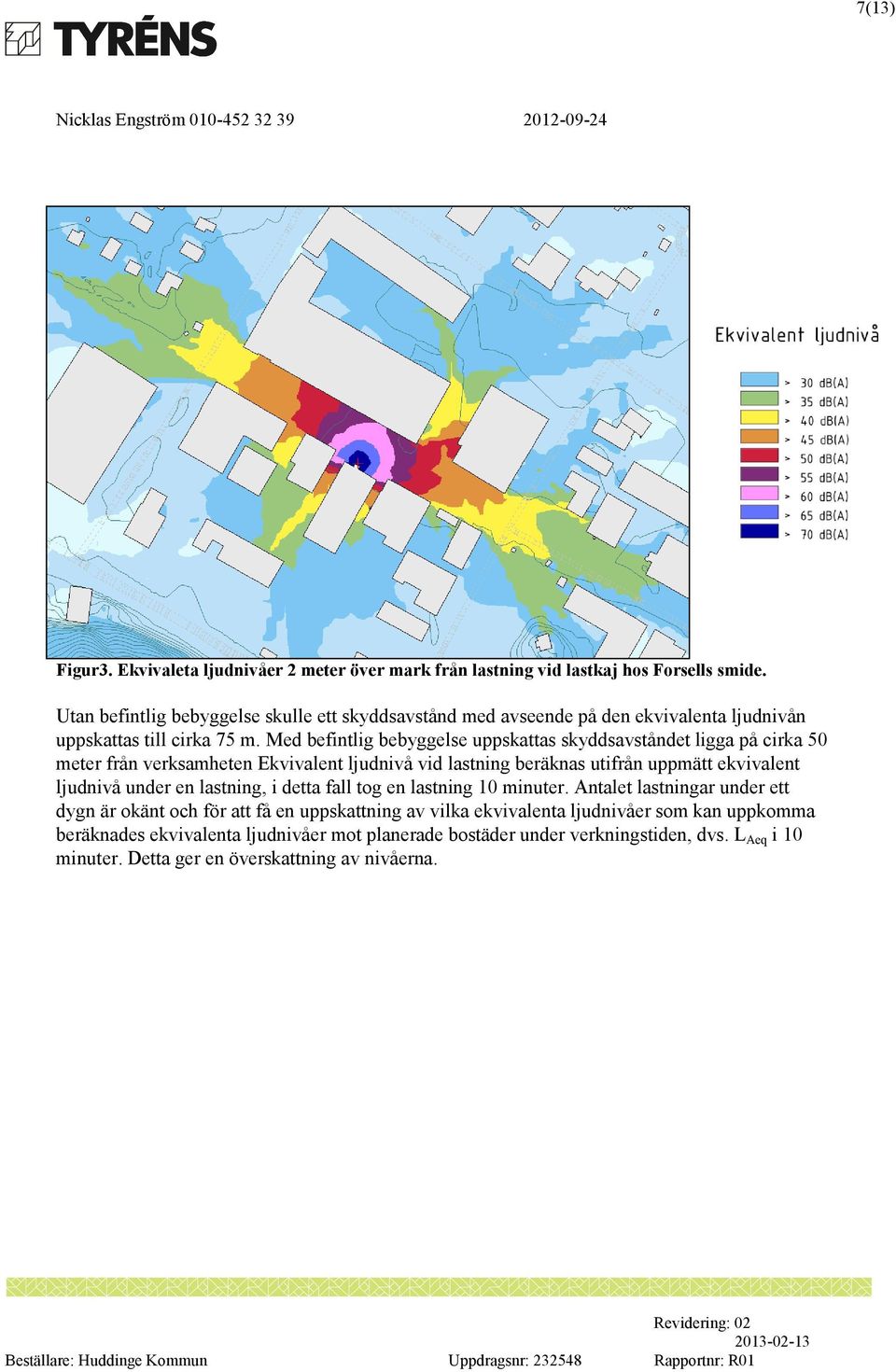

7 7(13) Figur3. Ekvivaleta ljudnivåer 2 meter över mark från lastning vid lastkaj hos Forsells smide. Utan befintlig bebyggelse skulle ett skyddsavstånd med avseende på den ekvivalenta ljudnivån uppskattas till cirka 75 m. Med befintlig bebyggelse uppskattas skyddsavståndet ligga på cirka 50 meter från verksamheten Ekvivalent ljudnivå vid lastning beräknas utifrån uppmätt ekvivalent ljudnivå under en lastning, i detta fall tog en lastning 10 minuter. Antalet lastningar under ett dygn är okänt och för att få en uppskattning av vilka ekvivalenta ljudnivåer som kan uppkomma beräknades ekvivalenta ljudnivåer mot planerade bostäder under verkningstiden, dvs. L Aeq i 10 minuter. Detta ger en överskattning av nivåerna.

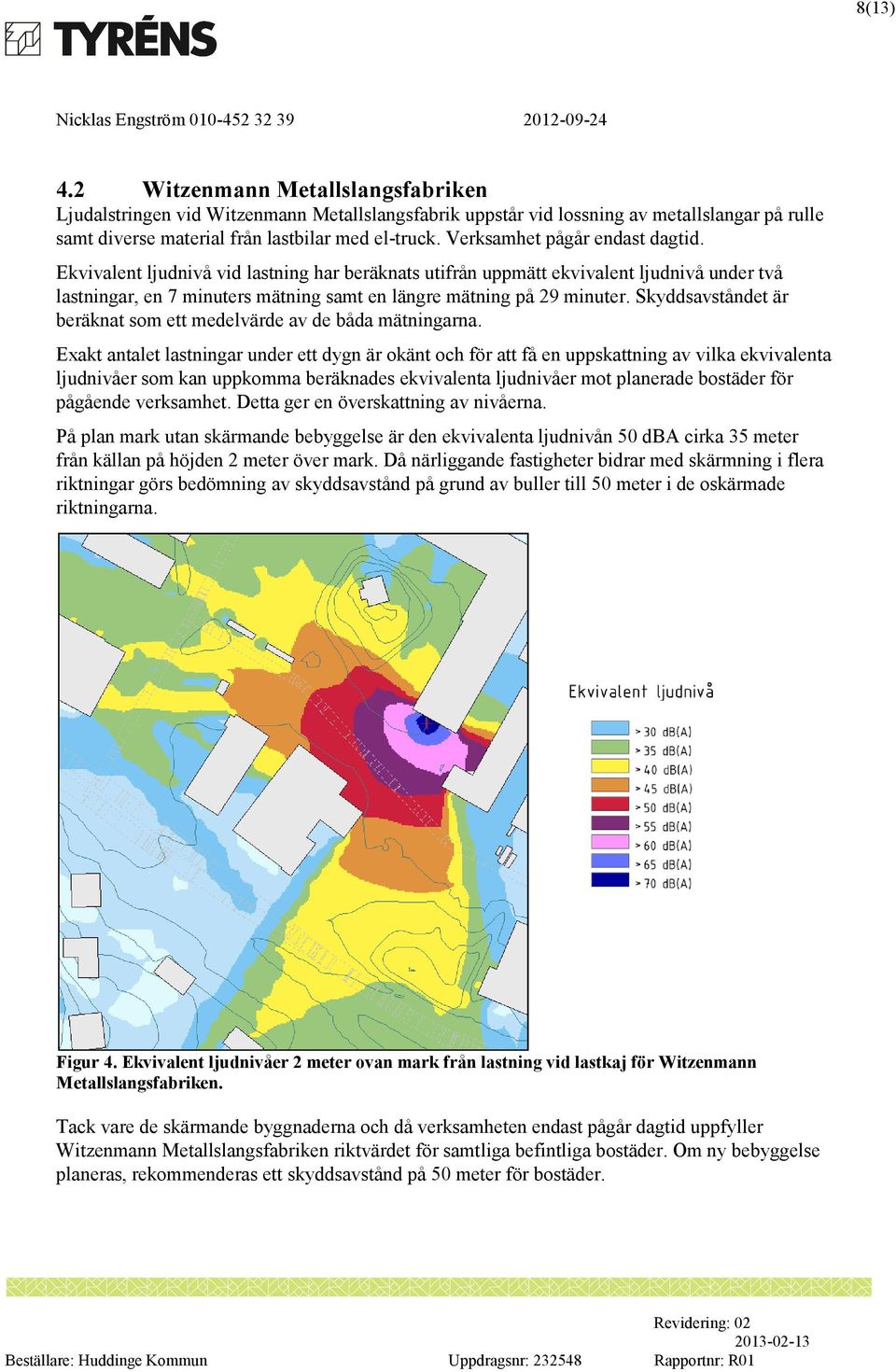

8 8(13) 4.2 Witzenmann Metallslangsfabriken Ljudalstringen vid Witzenmann Metallslangsfabrik uppstår vid lossning av metallslangar på rulle samt diverse material från lastbilar med el-truck. Verksamhet pågår endast dagtid. Ekvivalent ljudnivå vid lastning har beräknats utifrån uppmätt ekvivalent ljudnivå under två lastningar, en 7 minuters mätning samt en längre mätning på 29 minuter. Skyddsavståndet är beräknat som ett medelvärde av de båda mätningarna. Exakt antalet lastningar under ett dygn är okänt och för att få en uppskattning av vilka ekvivalenta ljudnivåer som kan uppkomma beräknades ekvivalenta ljudnivåer mot planerade bostäder för pågående verksamhet. Detta ger en överskattning av nivåerna. På plan mark utan skärmande bebyggelse är den ekvivalenta ljudnivån 50 dba cirka 35 meter från källan på höjden 2 meter över mark. Då närliggande fastigheter bidrar med skärmning i flera riktningar görs bedömning av skyddsavstånd på grund av buller till 50 meter i de oskärmade riktningarna. Figur 4. Ekvivalent ljudnivåer 2 meter ovan mark från lastning vid lastkaj för Witzenmann Metallslangsfabriken. Tack vare de skärmande byggnaderna och då verksamheten endast pågår dagtid uppfyller Witzenmann Metallslangsfabriken riktvärdet för samtliga befintliga bostäder. Om ny bebyggelse planeras, rekommenderas ett skyddsavstånd på 50 meter för bostäder.

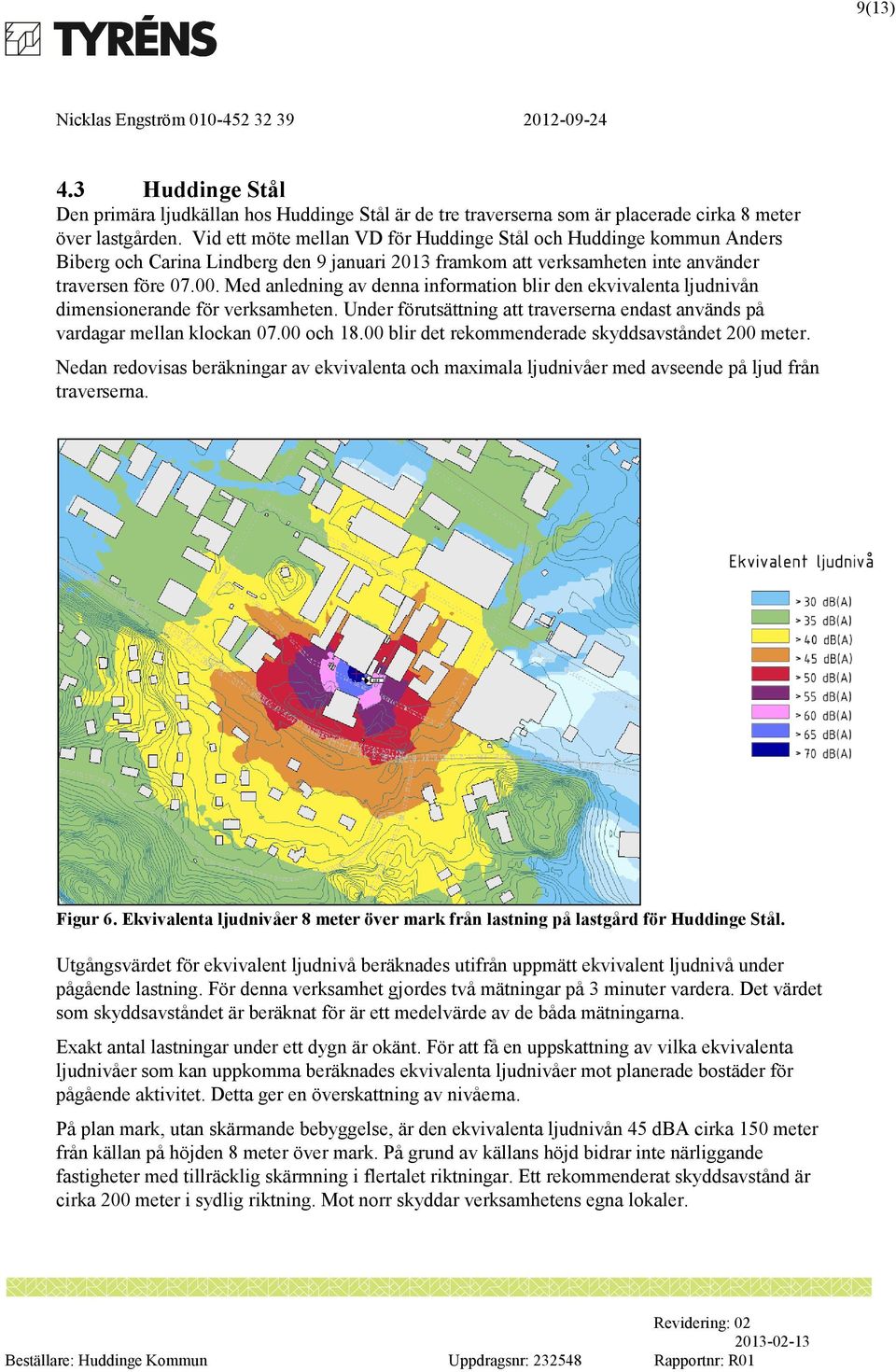

9 9(13) 4.3 Huddinge Stål Den primära ljudkällan hos Huddinge Stål är de tre traverserna som är placerade cirka 8 meter över lastgården. Vid ett möte mellan VD för Huddinge Stål och Huddinge kommun Anders Biberg och Carina Lindberg den 9 januari 2013 framkom att verksamheten inte använder traversen före Med anledning av denna information blir den ekvivalenta ljudnivån dimensionerande för verksamheten. Under förutsättning att traverserna endast används på vardagar mellan klockan och blir det rekommenderade skyddsavståndet 200 meter. Nedan redovisas beräkningar av ekvivalenta och maximala ljudnivåer med avseende på ljud från traverserna. Figur 6. Ekvivalenta ljudnivåer 8 meter över mark från lastning på lastgård för Huddinge Stål. Utgångsvärdet för ekvivalent ljudnivå beräknades utifrån uppmätt ekvivalent ljudnivå under pågående lastning. För denna verksamhet gjordes två mätningar på 3 minuter vardera. Det värdet som skyddsavståndet är beräknat för är ett medelvärde av de båda mätningarna. Exakt antal lastningar under ett dygn är okänt. För att få en uppskattning av vilka ekvivalenta ljudnivåer som kan uppkomma beräknades ekvivalenta ljudnivåer mot planerade bostäder för pågående aktivitet. Detta ger en överskattning av nivåerna. På plan mark, utan skärmande bebyggelse, är den ekvivalenta ljudnivån 45 dba cirka 150 meter från källan på höjden 8 meter över mark. På grund av källans höjd bidrar inte närliggande fastigheter med tillräcklig skärmning i flertalet riktningar. Ett rekommenderat skyddsavstånd är cirka 200 meter i sydlig riktning. Mot norr skyddar verksamhetens egna lokaler.

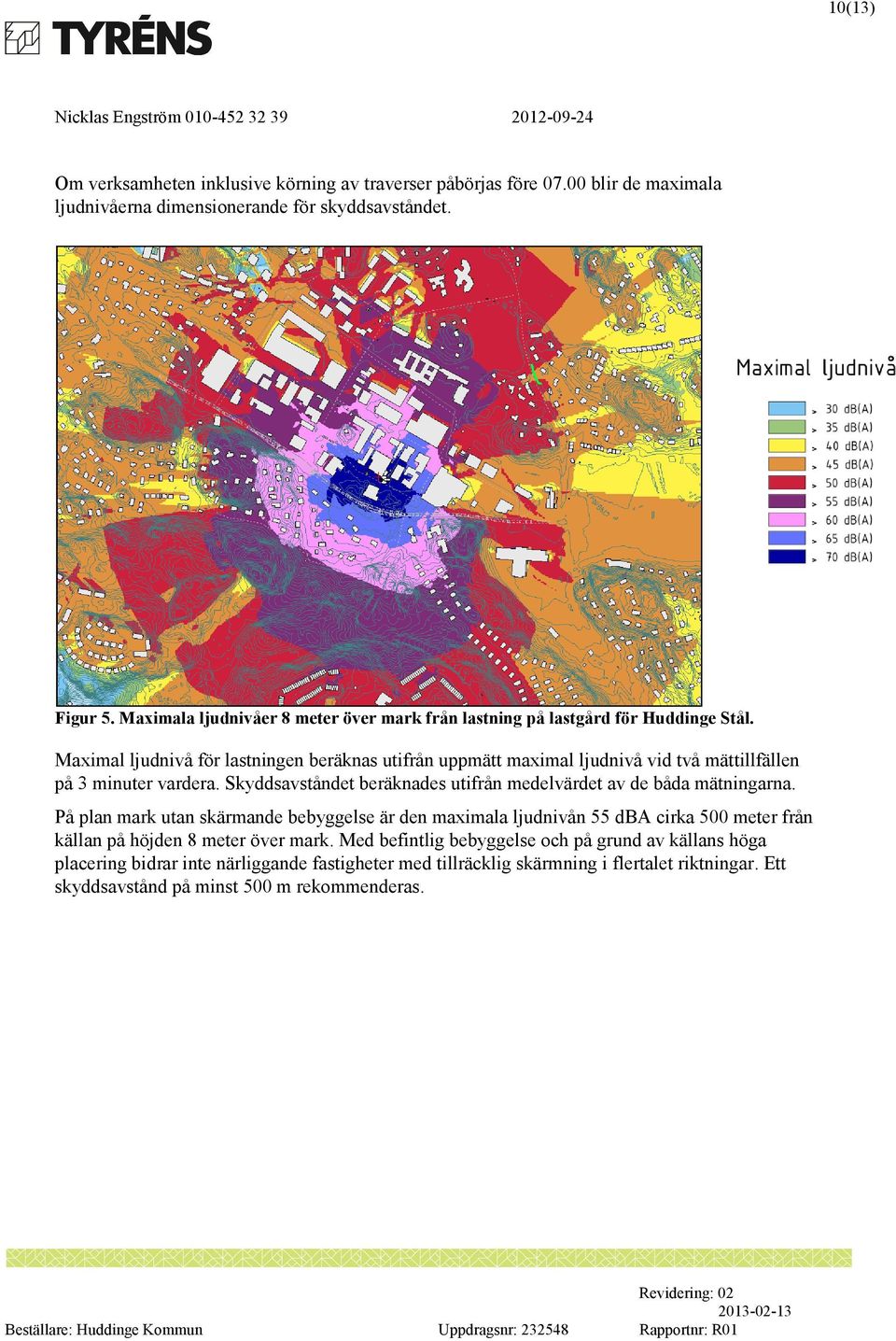

10 10(13) Om verksamheten inklusive körning av traverser påbörjas före blir de maximala ljudnivåerna dimensionerande för skyddsavståndet. Figur 5. Maximala ljudnivåer 8 meter över mark från lastning på lastgård för Huddinge Stål. Maximal ljudnivå för lastningen beräknas utifrån uppmätt maximal ljudnivå vid två mättillfällen på 3 minuter vardera. Skyddsavståndet beräknades utifrån medelvärdet av de båda mätningarna. På plan mark utan skärmande bebyggelse är den maximala ljudnivån 55 dba cirka 500 meter från källan på höjden 8 meter över mark. Med befintlig bebyggelse och på grund av källans höga placering bidrar inte närliggande fastigheter med tillräcklig skärmning i flertalet riktningar. Ett skyddsavstånd på minst 500 m rekommenderas.

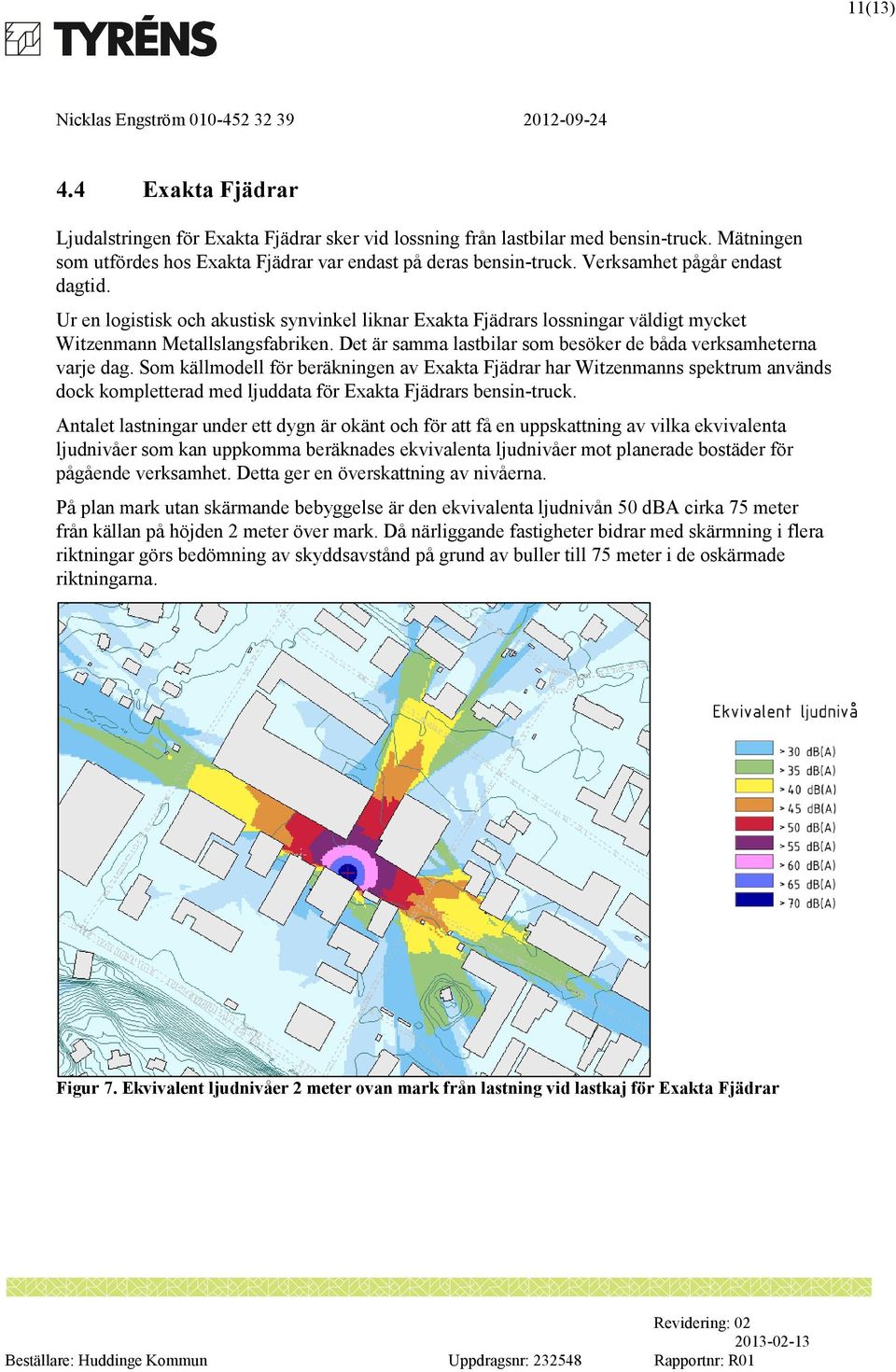

11 11(13) 4.4 Exakta Fjädrar Ljudalstringen för Exakta Fjädrar sker vid lossning från lastbilar med bensin-truck. Mätningen som utfördes hos Exakta Fjädrar var endast på deras bensin-truck. Verksamhet pågår endast dagtid. Ur en logistisk och akustisk synvinkel liknar Exakta Fjädrars lossningar väldigt mycket Witzenmann Metallslangsfabriken. Det är samma lastbilar som besöker de båda verksamheterna varje dag. Som källmodell för beräkningen av Exakta Fjädrar har Witzenmanns spektrum används dock kompletterad med ljuddata för Exakta Fjädrars bensin-truck. Antalet lastningar under ett dygn är okänt och för att få en uppskattning av vilka ekvivalenta ljudnivåer som kan uppkomma beräknades ekvivalenta ljudnivåer mot planerade bostäder för pågående verksamhet. Detta ger en överskattning av nivåerna. På plan mark utan skärmande bebyggelse är den ekvivalenta ljudnivån 50 dba cirka 75 meter från källan på höjden 2 meter över mark. Då närliggande fastigheter bidrar med skärmning i flera riktningar görs bedömning av skyddsavstånd på grund av buller till 75 meter i de oskärmade riktningarna. Figur 7. Ekvivalent ljudnivåer 2 meter ovan mark från lastning vid lastkaj för Exakta Fjädrar

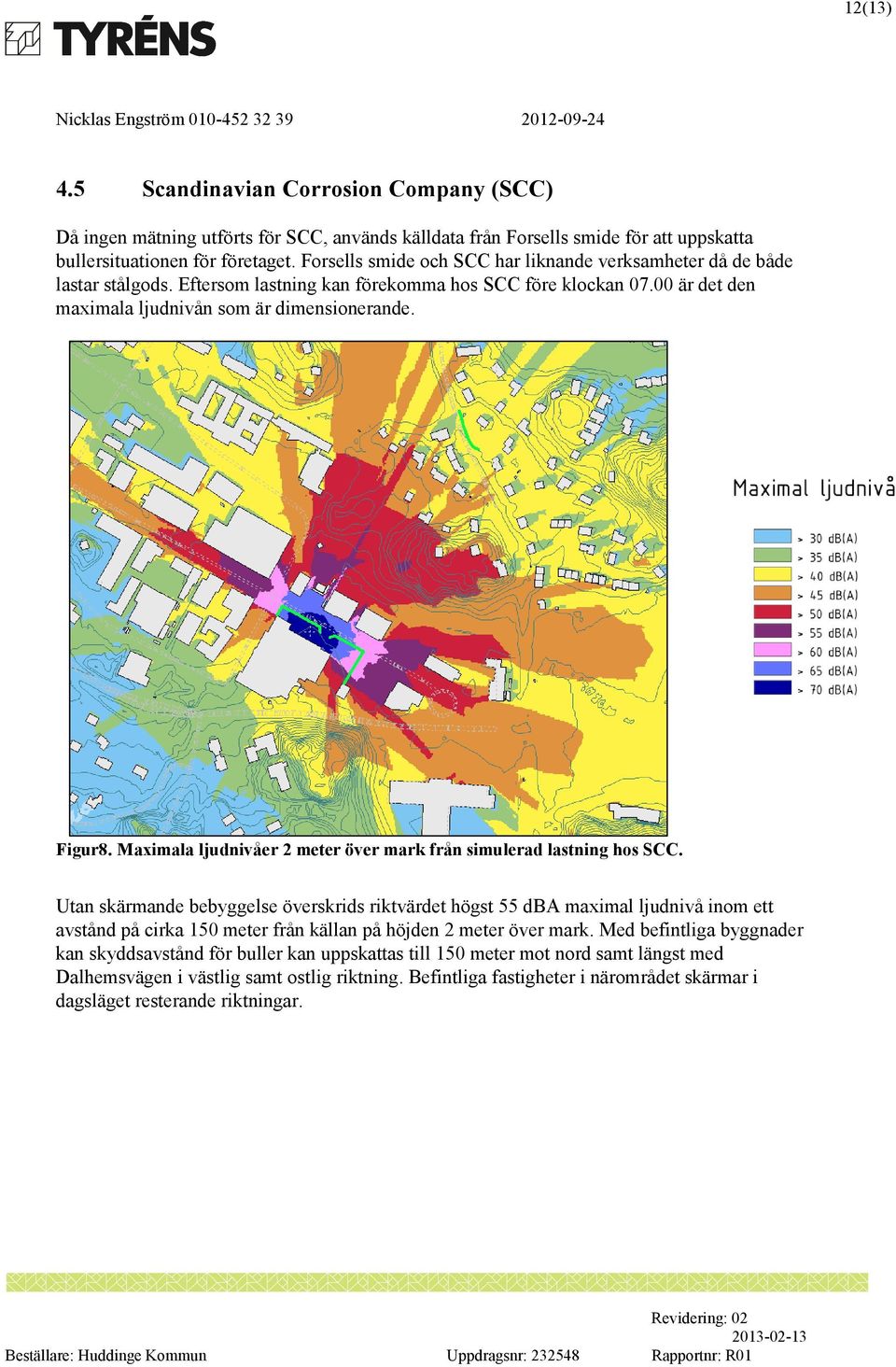

12 12(13) 4.5 Scandinavian Corrosion Company (SCC) Då ingen mätning utförts för SCC, används källdata från Forsells smide för att uppskatta bullersituationen för företaget. Forsells smide och SCC har liknande verksamheter då de både lastar stålgods. Eftersom lastning kan förekomma hos SCC före klockan är det den maximala ljudnivån som är dimensionerande. Figur8. Maximala ljudnivåer 2 meter över mark från simulerad lastning hos SCC. Utan skärmande bebyggelse överskrids riktvärdet högst 55 dba maximal ljudnivå inom ett avstånd på cirka 150 meter från källan på höjden 2 meter över mark. Med befintliga byggnader kan skyddsavstånd för buller kan uppskattas till 150 meter mot nord samt längst med Dalhemsvägen i västlig samt ostlig riktning. Befintliga fastigheter i närområdet skärmar i dagsläget resterande riktningar.

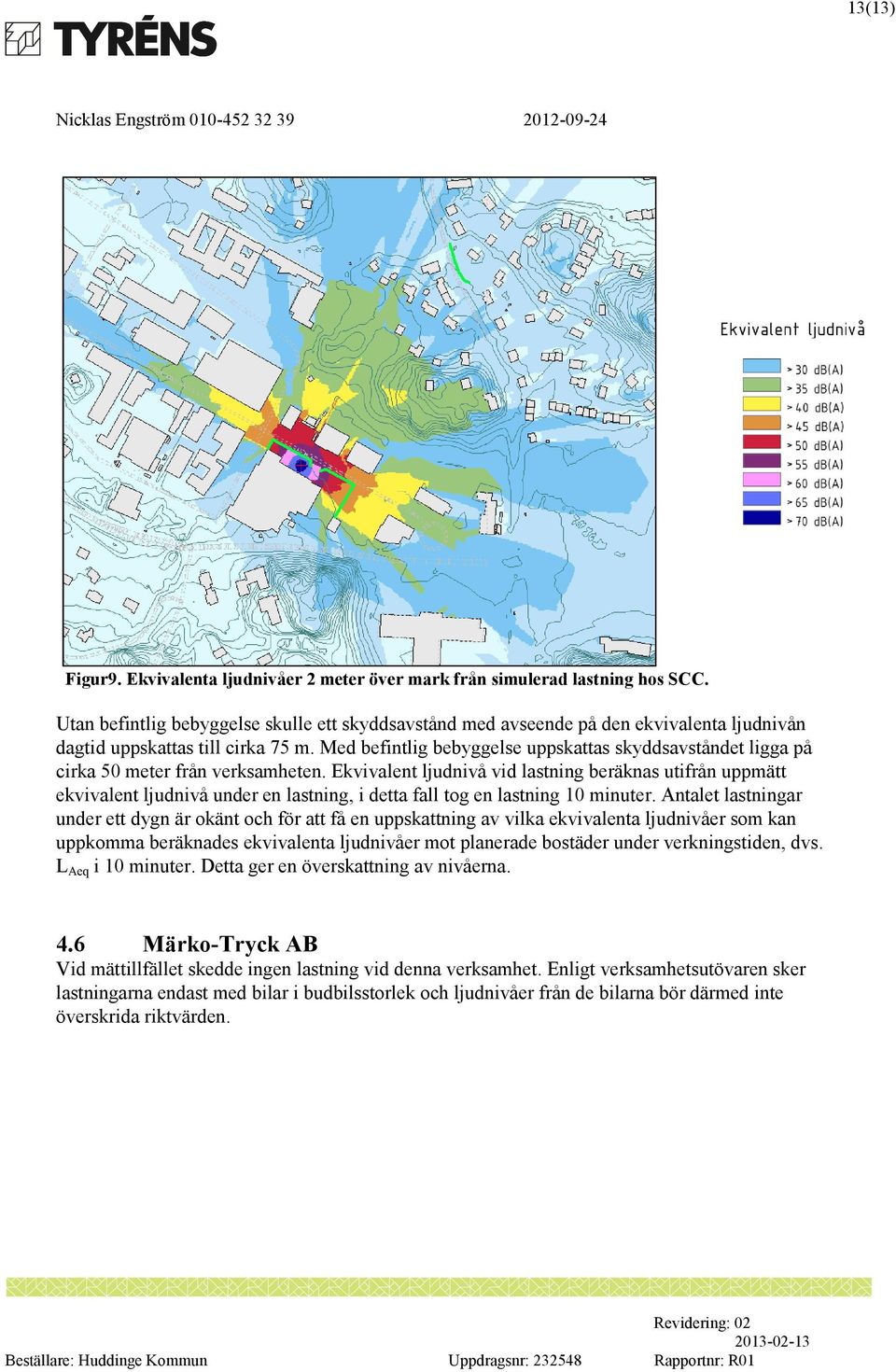

13 13(13) Figur9. Ekvivalenta ljudnivåer 2 meter över mark från simulerad lastning hos SCC. Utan befintlig bebyggelse skulle ett skyddsavstånd med avseende på den ekvivalenta ljudnivån dagtid uppskattas till cirka 75 m. Med befintlig bebyggelse uppskattas skyddsavståndet ligga på cirka 50 meter från verksamheten. Ekvivalent ljudnivå vid lastning beräknas utifrån uppmätt ekvivalent ljudnivå under en lastning, i detta fall tog en lastning 10 minuter. Antalet lastningar under ett dygn är okänt och för att få en uppskattning av vilka ekvivalenta ljudnivåer som kan uppkomma beräknades ekvivalenta ljudnivåer mot planerade bostäder under verkningstiden, dvs. L Aeq i 10 minuter. Detta ger en överskattning av nivåerna. 4.6 Märko-Tryck AB Vid mättillfället skedde ingen lastning vid denna verksamhet. Enligt verksamhetsutövaren sker lastningarna endast med bilar i budbilsstorlek och ljudnivåer från de bilarna bör därmed inte överskrida riktvärden.
