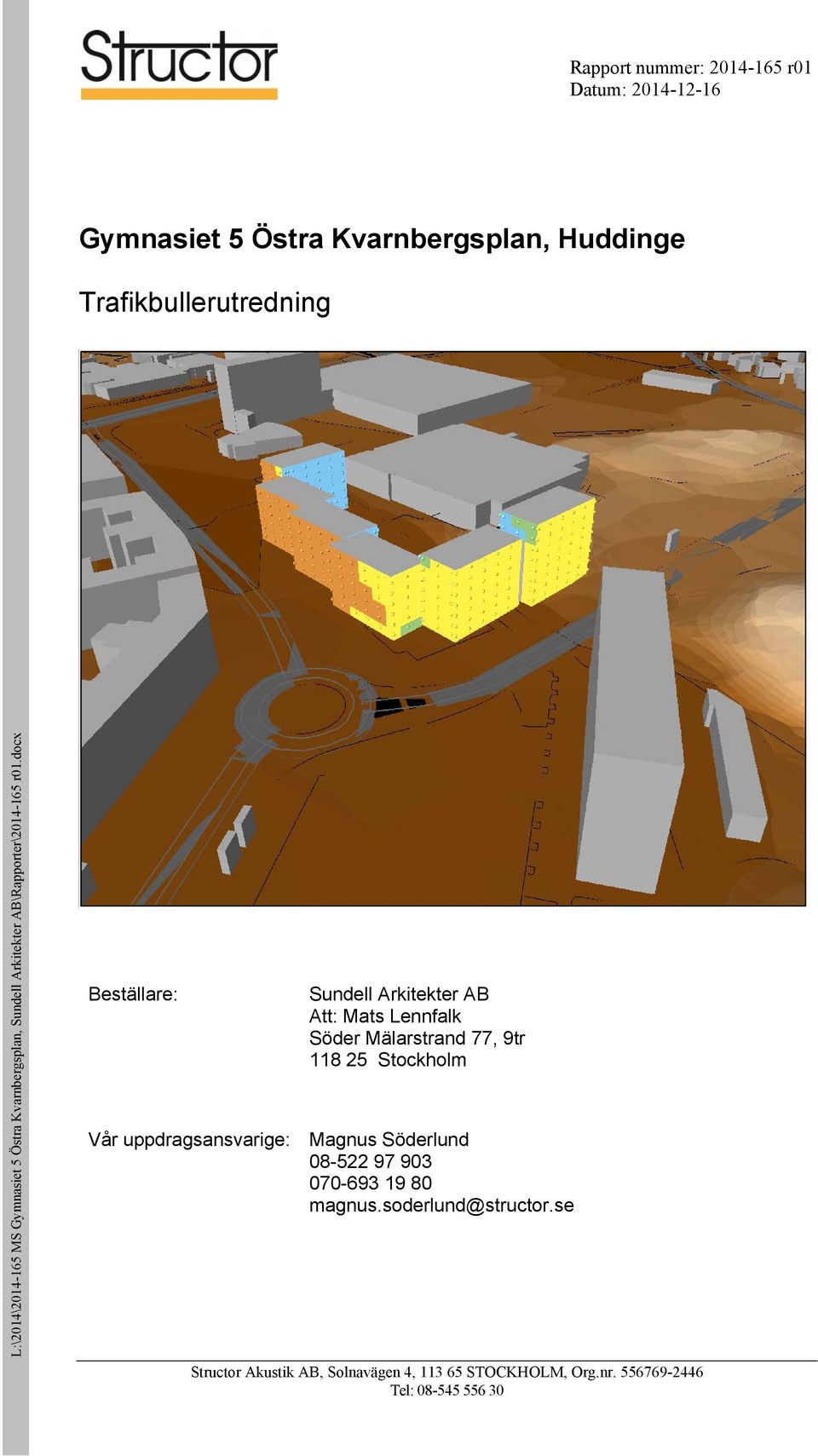

1 Rapport nummer: r01 Datum: Gymnasiet 5 Östra Kvarnbergsplan, Huddinge Trafikbullerutredning L:\2014\ MS Gymnasiet 5 Östra Kvarnbergsplan, Sundell Arkitekter AB\Rapporter\ r01.docx Beställare: Sundell Arkitekter AB Att: Mats Lennfalk Söder Mälarstrand 77, 9tr Stockholm Vår uppdragsansvarige: Magnus Söderlund magnus.soderlund@structor.se, Solnavägen 4, STOCKHOLM, Org.nr Tel:

2 , sid 2 (9) Sammanfattning I området kring Östra Kvarnbergsplan i Huddinge planeras det att byggas bostäder. Structor Akustik har av Huge Fastigheter genom Sundell arkitekter fått i uppdrag att utreda ljudnivåer orsakade av vägtrafik från de omkringliggande vägarna Huddingevägen, Gymnasievägen och Lännavägen. Syftet med utredningen är att belysa möjligheterna till bostäder samt bedöma erforderliga åtgärder för att innehålla gällande riktvärden samt Huddinge kommuns mål om trafikbuller. De dygnsekvivalenta ljudnivåerna uppgår till 63 dba vid fasad vid bostadshuset mot Lännavägen då korsningen Huddingevägen-Lännavägen är öppen. Med korsningen Huddingevägen- Lännavägen avstängd kommer trafiken öka längs Gymnasievägen och vid bostadshuset mot Gymnasievägen kommer den ekvivalenta ljudnivån uppgå till 63 dba vid fasad. Med anpassad lägenhetsplanlösning, där minst hälften av boningsrummen ligger mot bullerdämpad sida, innehåller ca 90 % av lägenheterna Avstegsfall A, högst 50 dba ekvivalent ljudnivå på bullerdämpad sida. Samtliga lägenheter innehåller minst Avstegsfall B, högst 55 dba ekvivalent ljudnivå på den bullerdämpade sidan. För att erhålla högst 50 dba på bullerdämpad sida i samtliga lägenheter erfordras lokal skärm på balkong (alternativt skärm vid fransk balkong vid smålägenheter). En gemensam uteplats kan anordnas på bullerdämpad sida.

3 , sid 3 (9) Innehållsförteckning 1 BAKGRUND ALLMÄNT OM BULLER BEDÖMNINGSGRUNDER NATIONELLA RIKTVÄRDEN - BOSTÄDER LÄNSSTYRELSEN STOCKHOLMS LÄN TRAFIKVERKET HUDDINGE KOMMUNS MÅL FÖR TRAFIKBULLER UNDERLAG BERÄKNINGSFÖRUTSÄTTNINGAR TRAFIKUPPGIFTER RESULTAT/BERÄKNADE NIVÅER KOMMENTARER OCH ÅTGÄRDSFÖRSLAG EKVIVALENTA LJUDNIVÅER MAXIMAL LJUDNIVÅ VID UTEPLATS LJUDNIVÅ INOMHUS... 9

4 , sid 4 (9) 1 Bakgrund I området kring Östra Kvarnbergsplan i Huddinge planeras det att byggas bostäder. Structor Akustik har av Huge Fastigheter genom Sundell arkitekter fått i uppdrag att utreda ljudnivåer orsakade av vägtrafik från de omkringliggande vägarna Huddingevägen, Gymnasievägen och Lännavägen. Syftet med utredningen är att belysa möjligheterna till bostäder samt bedöma erforderliga åtgärder för att innehålla gällande riktvärden samt Huddinge kommuns mål om trafikbuller. 2 Allmänt om buller Det är aldrig helt tyst i vår omgivning. Ljud som är oönskat och stör kallas för buller. Samhällsbuller är den miljöstörning som påverkar flest människor i Sverige. Socialstyrelsen skriver i Miljöhälsorapport 2009 (Socialstyrelsen, 2009) att närmare var tredje svensk utsätts för trafikbuller över ett eller flera av de riktvärden som gäller och att trenden pekar mot att fler kommer att besväras av buller, framför allt från vägtrafik. Drygt personer störs minst en gång i veckan av vägtrafikbuller, vilket är en ökning med cirka personer jämfört med år Omkring personer har svårt att somna eller väcks för tidigt på grund av väg-, tågeller flygbuller, vilket är en ökning med drygt personer jämfört med år Ökningen beror sannolikt främst på att fler har flyttat till bullerutsatta storstadsområden, att nya bostäder har byggts nära stora vägar och att trafikmängden har ökat. Ljud mäts oftast i decibel A, dba, där A står för att mätetalet anpassats till hur människan uppfattar ljud vid olika frekvenser. Den logaritmiska enheten dba är sådan att en ändring med 8-10 dba upplevs som halvering/fördubbling av styrkeupplevelsen av ljudet. Den minsta förändring som normalt kan uppfattas är 2-3 dba. Ett annat filter som används är C-vägning, dbc. Den tar mer hänsyn till ljudets innehåll av lågfrekventa (dova) toner. Om dbc- nivån överstiger dbanivån med cirka 20 db är det ett tecken på att ljudet uppfattas som lågfrekvent. I Figur 1 ges några exempel på olika ljudnivåer. Exemplen är ungefärliga. Ljudnivåerna varierar mycket, och beror bl a på avståndet till bullerkällan. Figur 1. Exempel på ljudnivåer. För buller från industrier och trafikleder används två storheter, ekvivalent ljudnivå respektive maximal ljudnivå: Ekvivalent ljudnivå är en form av medelvärde av en ljudnivå som varierar i tiden. För trafikbuller är tidsperioden ett dygn som motsvarar medelvärdet för ett år. För annan verksamhet, t ex industrier, delas dygnet in i dag, kväll och natt.

5 , sid 5 (9) Den högsta momentana ljudnivån som uppstår under en viss tid kallas för maximalnivå eller maximal ljudnivå. Vid beräkning av trafikbuller avses med maximalnivå den högsta momentana ljudnivå som uppstår vid en fordonspassage. I Figur 2 visas ett exempel på buller med starkt varierande ljudnivå. 70 Maximal ljudnivå 60 dba Ljudnivå (dba) Ekvivalent ljudnivå 45 dba Ljudnivå Ekvivalentnivå 10 Figur 2. Exempel på ljudnivåregistrering (ej från aktuellt område). Bullret ökar med fordonens hastighet. Den ekvivalenta ljudnivån påverkas av hur många fordon som passerar. Det gör inte den maximala, eftersom den avser bullret från ett passerande fordon. Den ekvivalenta ljudnivån ökar med 3 dba om fordonsmängden fördubblas under en bestämd tidsperiod. Ljudnivån ökar i allmänhet ju högre över marken man befinner sig. Det beror på att ljudet dämpas när det stryker över marken, en effekt som minskar med höjden. En annan orsak är att ljudet går över hinder, som t ex kullar, hus och bullerskärmar. Det sedvanliga sättet att utreda bullret inom ett större område är att datorberäkna det. Naturvårdsverket har, tillsammans med övriga nordiska länder, tagit fram beräkningsmodeller för bl a väg- och spårtrafik. I modellerna tas hänsyn till antalet bilar, deras hastighet, andelen lastbilar respektive antal tåg, tågtyper, tågens längd och hastighet. Ljudutbredningen korrigeras för terrängens inverkan. 16:15 16:30 16:45 17:00 17:15 17:30 17:45 18:00 18:15 18:30 18:45 19:00 19:15 19:30 19:45 20:00 20:15 20:30 20:45 21:00 21:15 21:30 21:45 22:00 22:15 22:30 22:45 23:00 23:15 23:30 23:45 00:00 Klockslag

6 , sid 6 (9) 3 Bedömningsgrunder Riktvärden för trafikbuller finns angivna av ett antal myndigheter. Nedan följer de som är relevanta för det aktuella området. 3.1 Nationella riktvärden - bostäder Vid nybyggnad av bostäder bör följande riktvärden för buller från vägtrafik normalt inte överskridas. Riktvärden som inte bör överskridas vid nybyggnation av bostäder Utrymme Högsta trafikbullernivå (dba) Ekvivalent ljudnivå Maximal ljudnivå Inomhus (nattetid) Utomhus (frifältsvärde) vid fasad 55 på uteplats 70 Källa: Infrastrukturpropositionen 1996/97: Länsstyrelsen Stockholms län Länsstyrelsen i Stockholms län beskriver två avstegsfall från infrastrukturpropositionen 1996/97:53 i rapport 2007:23. Avstegen kan enligt Länsstyrelsen godtas endast i centrala lägen samt i lägen med god kollektivtrafik. Avstegsfall A Från riktvärden och kvalitetsmål får göras avsteg utomhus från 70 dba maximal ljudnivå och 55 dba ekvivalent ljudnivå. Samtliga lägenheter ska dock ha tillgång till mindre bullrig sida för minst hälften av boningsrummen med nivåer betydligt lägre än 55 dba ekvivalent ljudnivå. För uteplats i anslutning till bostaden godtas högst 55 dba ekvivalentnivå och högst 70 dba maximalnivå. Avstegsfall B Utöver avstegen i fall A sänks kravet på ljudnivån utomhus på den mindre bullriga sidan och kravet på tyst uteplats kan frångås. Samtliga lägenheter ska dock ha tillgång till en mindre bullrig sida om högst 55 dba ekvivalent ljudnivå för minst hälften av boningsrummen. 3.3 Trafikverket Enligt infrastrukturpropositionen 1996/97:53 har Trafikverket regeringsuppdrag att åtgärda alla bostadsmiljöer med ekvivalent ljudnivå över 65 dba på grund av trafiken på det statliga vägnätet. På sikt kan, enligt trafikverkets bedömning, detta uppdrag utökas till att omfatta alla bostadsmiljöer över 60 dba ekvivalent ljudnivå utomhus. Trafikverket motsäger sig tillkommande bostadsbebyggelse längs statliga vägar där den ekvivalenta ljudnivån överstiger 65 dba vid fasad. 3.4 Huddinge kommuns mål för trafikbuller Huddinge kommuns mål för trafikbuller vid nya bostäder är i överensstämmelse med riksdagsbeslutet. Högre nivå vid fasad än 55 db(a) ekvivalent ljudnivå kan accepteras om nivån utanför minst hälften av boningsrummen i varje lägenhet blir lägre än 50 db(a).

7 , sid 7 (9) 4 Underlag Följande underlag har använts vid beräkningarna: Digital grundkarta över aktuellt område erhållet av Sundell arkitekter, Situationsplan erhållet av Sundell arkitekter, Trafikuppgifter längs kommunala vägar erhållet från Sundell arkitekter, Trafikuppgifter längs statlig väg inhämtat från Trafikverkets hemsida, Beräkningsförutsättningar Bullret har beräknats utifrån en digital terrängmodell med programmet SoundPLAN 7.3. Beräkningarna har utförts i enlighet med den Nordiska beräkningsmodellen för vägtrafik (NV 4653). Bilagorna redovisar utbredningsberäkningar samt ljudnivå vid fasad. Färgskalan är relaterad till riktvärdet så att gränsen mellan grönt och gult motsvarar riktvärdena för bostäder, dvs 55 dba dygnsekvivalent och 70 dba maximal ljudnivå. Värdena i fasadberäkningarna avser frifältsvärden utan inverkan av reflex i egen fasad, sk frifältsvärde. Värdena i utbredningsberäkningarna avser nivåer med reflexer i fasader, dvs inte frifältsvärde. Riktvärden avser frifältsvärden. 6 Trafikuppgifter Nedan redovisas använda trafikuppgifter. Erhållna flöden är trafikräkningar år 2013 eller 2014, vilka har räknats upp med 1,5% per år. Trafikflödena i Tabell 1 avser år Tabell 1. Trafikflöden år 2030 Sträcka Antal fordon/ åmd [st] Skyltad hastighet [km/h] Andel tunga fordon [%] Huddingevägen, väster om avfart Lännavägen Huddingevägen, öster om avfart Lännavägen Lännavägen vid Huddingevägen Lännavägen, söder om Kvarholmsplan Gymnasievägen (situation 1) Gymnasievägen, med avstängd infart Lännavägen (situation 2) Resultat/Beräknade nivåer I bilagorna redovisas utbredningen 2 m över mark samt ljudnivåer vid fasad i olika vyer för två beräkningsfall; med korsning Huddingevägen Lännavägen öppen respektive stängd. I Bilaga 1 redovisas den ekvivalenta ljudnivån vid fasad samt 2 m över mark med korsningen. Huddingevägen - Lännavägen öppen. I Bilaga 2 redovisas den ekvivalenta ljudnivån vid fasad samt 2 m över mark med korsningen Huddingevägen - Lännavägen stängd, vilket innebär att fler bilar passerar längs Gymnasievägen. Den maximala ljudnivån vid planerade bostäder blir upp mot 75 dba i båda situation. Maximala ljudnivåerna för Situation 1 återfinns i Bilaga 3. Den maximala ljudnivån för Situation 2 blir densamma som för Situation 1, då ritningen avser den högsta ljudnivån från ett passerande tungt fordon.

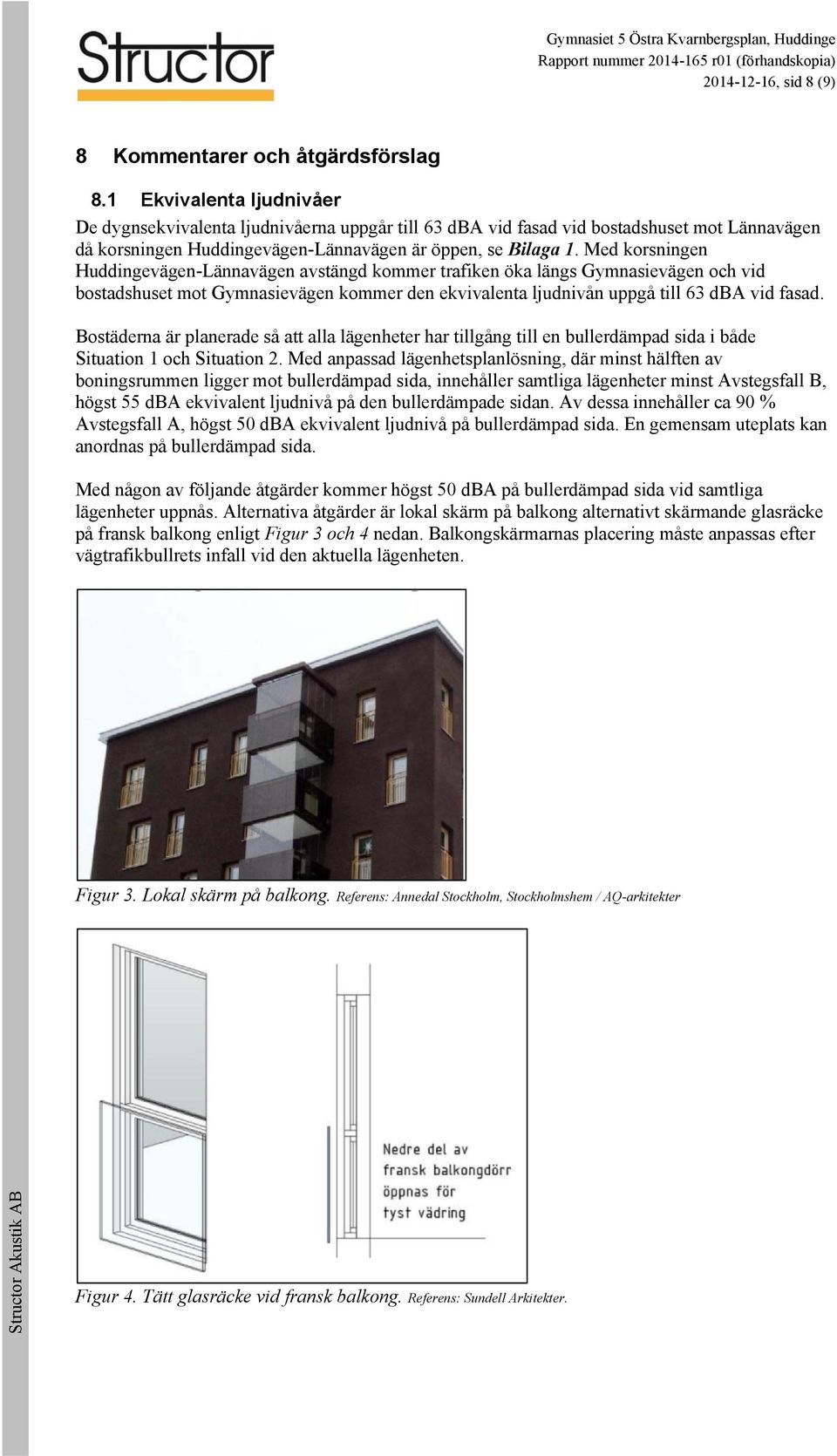

8 , sid 8 (9) 8 Kommentarer och åtgärdsförslag 8.1 Ekvivalenta ljudnivåer De dygnsekvivalenta ljudnivåerna uppgår till 63 dba vid fasad vid bostadshuset mot Lännavägen då korsningen Huddingevägen-Lännavägen är öppen, se Bilaga 1. Med korsningen Huddingevägen-Lännavägen avstängd kommer trafiken öka längs Gymnasievägen och vid bostadshuset mot Gymnasievägen kommer den ekvivalenta ljudnivån uppgå till 63 dba vid fasad. Bostäderna är planerade så att alla lägenheter har tillgång till en bullerdämpad sida i både Situation 1 och Situation 2. Med anpassad lägenhetsplanlösning, där minst hälften av boningsrummen ligger mot bullerdämpad sida, innehåller samtliga lägenheter minst Avstegsfall B, högst 55 dba ekvivalent ljudnivå på den bullerdämpade sidan. Av dessa innehåller ca 90 % Avstegsfall A, högst 50 dba ekvivalent ljudnivå på bullerdämpad sida. En gemensam uteplats kan anordnas på bullerdämpad sida. Med någon av följande åtgärder kommer högst 50 dba på bullerdämpad sida vid samtliga lägenheter uppnås. Alternativa åtgärder är lokal skärm på balkong alternativt skärmande glasräcke på fransk balkong enligt Figur 3 och 4 nedan. Balkongskärmarnas placering måste anpassas efter vägtrafikbullrets infall vid den aktuella lägenheten. Figur 3. Lokal skärm på balkong. Referens: Annedal Stockholm, Stockholmshem / AQ-arkitekter Figur 4. Tätt glasräcke vid fransk balkong. Referens: Sundell Arkitekter.

9 , sid 9 (9) 8.2 Maximal ljudnivå vid uteplats Med en maximal ljudnivå upp mot 75 dba (se Bilaga 3) vid de nya husens fasader erfordras en uteplats på en bullerdämpad sida. Alla lägenheter kan erhålla en bullerdämpad uteplats om högst 70 dba maximal ljudnivå på balkonger alternativt en gemensam uteplats. 8.3 Ljudnivå inomhus Målet för trafikbuller inomhus kan innehållas med lämpligt val av fönster, fasad och uteluftsdon. Fasadisoleringen måste studeras mer i detalj i projekteringen. Upprättad av: Sofia Sjölinder Granskad av: Magnus Söderlund

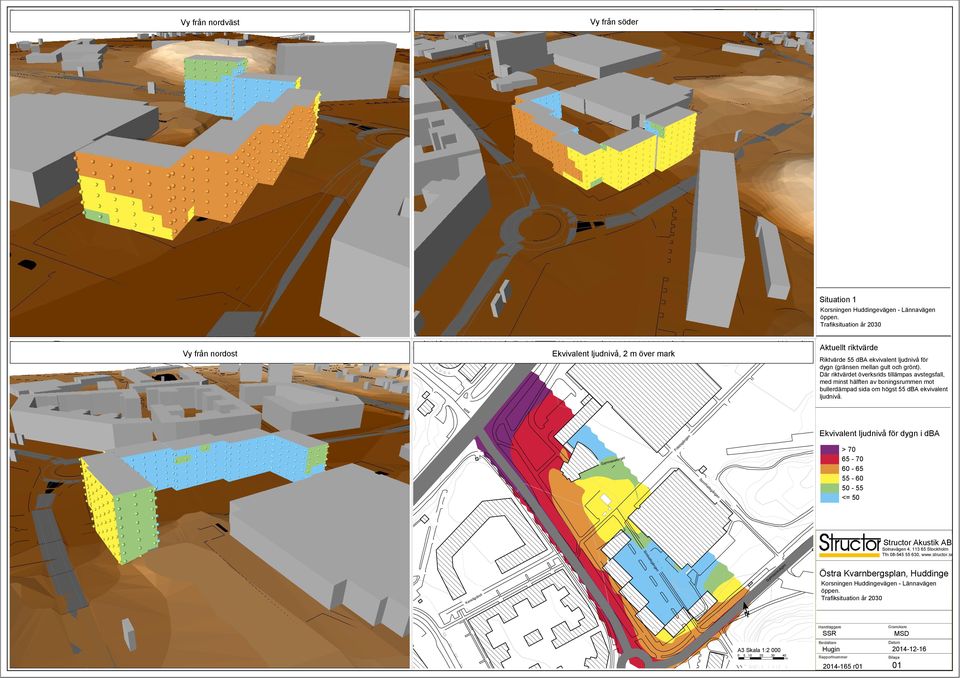

10 26 < <= < <= < <= < <= < <= 31 31< <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= 40 <= < <=26 26 < <=27 27 < <=28 28 < <=29 29 < <=30 30 < <=31 31 < <=32 32 < <=33 33 < <=34 34 < <=35 35 < <=36 36 < <=37 37 < <=38 38 < <=39 39 < <=40 Vy från nordväst Vy från söder Situation 1 Korsningen Huddingevägen - Lännavägen öppen. Trafiksituation år < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= 40 Vy från nordost Så Ekvivalent ljudnivå, 2 m över mark Aktuellt riktvärde Riktvärde 55 dba ekvivalent ljudnivå för dygn (gränsen mellan gult och grönt). Där riktvärdet överksrids tillämpas avstegsfall, med minst hälften av boningsrummen mot bullerdämpad sida om högst 55 dba ekvivalent ljudnivå. Gymnasietorget Fritidsgången Sporthallsgången Ekvivalent ljudnivå för dygn i dba > <= 50 Lännavägen Solnavägen 4, Stockholm Tfn , Simhallsgången Kansligränd Gymnasievägen Östra Kvarnbergsplan, Huddinge Korsningen Huddingevägen - Lännavägen öppen. Trafiksituation år 2030 A3 Skala 1: m SSR Hugin r01 MSD

11 26 < <= < <= < <= < <= < <= 31 31< <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= 40 <= < <=26 26 < <=27 27 < <=28 28 < <=29 29 < <=30 30 < <=31 31 < <=32 32 < <=33 33 < <=34 34 < <=35 35 < <=36 36 < <=37 37 < <=38 38 < <=39 39 < <=40 Vy från nordväst Vy från söder Situation 2 Korsningen Huddingevägen - Lännavägen stängd. Trafiksituation år < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= 40 Vy från nordost Så Ekvivalent ljudnivå, 2 m över mark Aktuellt riktvärde Riktvärde 55 dba ekvivalent ljudnivå för dygn (gränsen mellan gult och grönt). Där riktvärdet överksrids tillämpas avstegsfall, med minst hälften av boningsrummen mot bullerdämpad sida om högst 55 dba ekvivalent ljudnivå. Gymnasietorget Fritidsgången Sporthallsgången Ekvivalent ljudnivå för dygn i dba > <= 50 Lännavägen Solnavägen 4, Stockholm Tfn , Simhallsgången Kansligränd Gymnasievägen Östra Kvarnbergsplan, Huddinge Korsningen Huddingevägen - Lännavägen stängd. Trafiksituation år 2030 A3 Skala 1: m SSR Hugin r01 MSD

12 26 < <= < <= < <= < <= < <= 31 31< <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= 40 <= < <=26 26 < <=27 27 < <=28 28 < <=29 29 < <=30 30 < <=31 31 < <=32 32 < <=33 33 < <=34 34 < <=35 35 < <=36 36 < <=37 37 < <=38 38 < <=39 39 < <=40 Vy från nordväst Vy från söder 26 < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= 40 Vy från nordost Så Maximal ljudnivå, 2 m över mark Situation 1 Korsningen Huddingevägen - Lännavägen öppen. Trafiksituation år 2030 Aktuellt riktvärde Riktvärde 70 dba maximal ljudnivå (gränsen mellan gult och grönt) vid uteplats. Gymnasietorget Fritidsgången Sporthallsgången Maximalljudnivå i dba > <= 65 Lännavägen Solnavägen 4, Stockholm Tfn , Simhallsgången Kansligränd Gymnasievägen Östra Kvarnbergsplan, Hudding Maximal ljudnivå vid fasad samt 2 m över mark A3 Skala 1: m SSR Hugin r01 MSD
