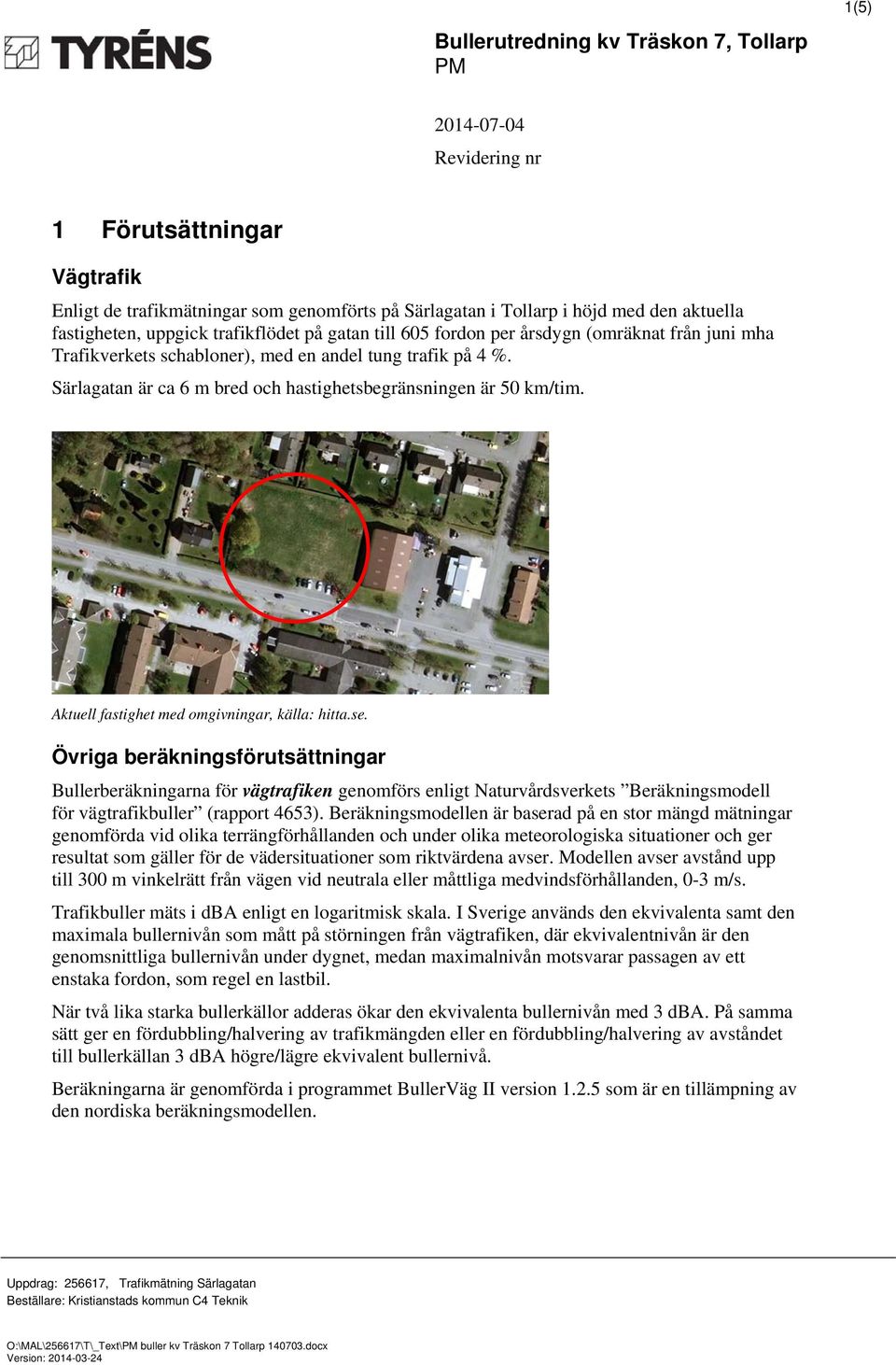

1 1(5) Bullerutredning kv Träskon 7, Tollarp PM Revidering nr 1 Förutsättningar Vägtrafik Enligt de trafikmätningar som genomförts på Särlagatan i Tollarp i höjd med den aktuella fastigheten, uppgick trafikflödet på gatan till 605 fordon per årsdygn (omräknat från juni mha Trafikverkets schabloner), med en andel tung trafik på 4 %. Särlagatan är ca 6 m bred och hastighetsbegränsningen är 50 km/tim. Aktuell fastighet med omgivningar, källa: hitta.se. Övriga beräkningsförutsättningar Bullerberäkningarna för vägtrafiken genomförs enligt Naturvårdsverkets Beräkningsmodell för vägtrafikbuller (rapport 4653). Beräkningsmodellen är baserad på en stor mängd mätningar genomförda vid olika terrängförhållanden och under olika meteorologiska situationer och ger resultat som gäller för de vädersituationer som riktvärdena avser. Modellen avser avstånd upp till 300 m vinkelrätt från vägen vid neutrala eller måttliga medvindsförhållanden, 0-3 m/s. Trafikbuller mäts i dba enligt en logaritmisk skala. I Sverige används den ekvivalenta samt den maximala bullernivån som mått på störningen från vägtrafiken, där ekvivalentnivån är den genomsnittliga bullernivån under dygnet, medan maximalnivån motsvarar passagen av ett enstaka fordon, som regel en lastbil. När två lika starka bullerkällor adderas ökar den ekvivalenta bullernivån med 3 dba. På samma sätt ger en fördubbling/halvering av trafikmängden eller en fördubbling/halvering av avståndet till bullerkällan 3 dba högre/lägre ekvivalent bullernivå. Beräkningarna är genomförda i programmet BullerVäg II version som är en tillämpning av den nordiska beräkningsmodellen.

2 2(5) Riktvärden I Boverkets Allmänna råd 2008:1 anges följande riktvärden för trafikbuller. Riktvärdena bör normalt inte överskridas vid nybyggnation av bostadsbebyggelse eller vid nybyggnation eller väsentlig ombyggnad av trafikinfrastruktur. Trafikbuller Ekvivalentnivå Maximalnivå Inomhus 30 dba 45 dba, nattetid Utomhus (frifältsvärden) Vid fasad 55 dba På uteplats 70 dba Enligt Boverkets allmänna råd gäller: Vid planering av nya bostäder gäller som huvudregel att följande krav bör kunna uppfyllas genom bebyggelsens placering och utformning samt med hjälp av skyddsåtgärder som bullervallar, trafikomläggningar, tyst asfalt etc. Planen bör säkerställa att den slutliga bebyggelsen genom yttre och inre åtgärder kan utformas så att kraven i Boverkets byggregler uppfylls. Planen bör även säkerställa att bebyggelsen kan placeras och att yttre åtgärder kan utformas så att 55 dba ekvivalentnivå utomhus (vid fasad och uteplats) kan erhållas med hänsyn till trafikbuller. Planen bör även säkerställa att bebyggelsen kan placeras och att yttre åtgärder kan utformas så att 70 dba maximalnivå vid uteplats i anslutning till bostad uppfylls. Vid tillämpning av riktvärdena bör hänsyn tas till vad som är tekniskt möjligt och ekonomiskt rimligt. I de fall utomhusnivån inte kan reduceras till nivåer enligt ovan bör inriktningen vara att inomhusvärdena inte överskrids. Beräkningarna Bullerberäkningar görs för vägtrafikbullernivån vid fastighetsgräns, ekvivalentnivå och maximalnivå samt för gränsen för 55 dba ekvivalentnivå. Beräkningarna görs för 2 respektive 5 m över mark, ungefär motsvarande plan 1 och 2 i ett bostadhus.

3 3(5) 2 Resultat Bullernivån vid fastighetsgräns Fastighetsgränsen ligger ca 2,5 m från vägkant. Bullerberäkningarna visar på följande nivåer vid fastighetsgräns. 2 m över mark 5 m över mark Ekvivalentnivå 55 1 dba 54 dba Maximalnivå 87 dba 85 dba 1. 55,4 dba vid fastighetsgräns. Gränsen för 55,0 dba redovisas nedan. Det kan konstateras att riktvärdet för ekvivalentnivån vid fasad inte beräknas överskridas oavsett var på fastigheten ett framtida bostadshus placeras. Maximalnivån nattetid Maximalnivån kan vara vägledande för vilka krav som bör ställas på bostadshusets fasad för att riktvärdet för inomhusnivån nattetid (kl 22-06) inte skall överskridas. Normalt sett är det de tunga fordonen som är dimensionerande för maximalnivån och nattetid får endast 5 tunga passager ske. Enligt trafikräkningarna passerar endast två tunga fordon förbi fastigheten nattetid, vilket ger att det är de lätta fordonen som blir dimensionerande för maximalnivån nattetid. Maximalnivån nattetid vid fastighetsgräns beräknas uppgå till högst 77 dba 2 m över mark. Detta innebär att om ett bostadshus placeras med fasad i fastighetsgräns ställs högre krav på fasaden och fönstrens dämpning för att inomhusnivån 45 dba maximalnivå skall klaras. Beräkningar visar att för att klara 70 dba vid fasad nattetid bör bostadens fasad ligga minst 9,5 m från vägkant. Uteplats Maximalnivån är också dimensionerande för bullernivån vid uteplats. Maximalnivån 87 dba vid fastighetsgräns 2 m över mark pekar på att åtgärder för att dämpa bullret på uteplats eventuellt måste vidtas. Beräkningar visar att för att klara maximalnivån 70 dba på uteplats bör denna placeras minst 27 m från vägkant.

4 4(5) Gränsen för 55 dba Gränsen för 55 dba ekvivalentnivå beräknas hamna ca 3 m från vägkant för såväl 2 som 5 meter över mark. Detta avstånd sammanfaller i stort sett med avståndet till fastighetsgräns. Beräknad gräns för 55 dba ekvivalentnivå. Tänkbara åtgärder För att klara riktvärdet för ekvivalentnivån vid fasad, 55 dba, krävs inga åtgärder. Beroende på var på fastigheten bostadhus placeras kan det dock krävas åtgärder för att klara riktvärdet för maximalnivån inomhus nattetid, 45 dba, samt riktvärdet för maximalnivån på uteplats, 70 dba. Genom att placera byggnaden minst 10 m från vägkant och eventuella uteplatser på baksidan klarar man samtliga riktvärden utan andra åtgärder. Vill man placera byggnader närmare än 10 m från vägkant ställs högre krav på fasadens och fönstrens dämpningsförmåga, dess Rw-tal. Vilka krav som ställs bör studeras närmare när man vet var fasaden hamnar och hur stor andel av fasaden som utgörs av fönster, ventilers placering mm. Vill man placera uteplats på gatusidan av den framtida byggnaden kan man antingen tänka sig att placera en tät skärm utmed fastighetsgränsen. En 1 m hög skärm placerad i fastighetsgräns medför att en uteplats kan placeras ca 18 m från vägen, jämfört med 27 m utan skärm. Ett annat alternativ är att endast skärma själva uteplatsen. Hur hög en sådan skärm bör vara studeras närmare när uteplatsens placering i förhållande till vägen har bestämts. Allmänt för skärmar gäller att dessa skall vara helt täta, även mot marken, och ha en ytvikt om minst 15 kg/m 2.

5 5(5) 3 Slutsats Det kan konstateras att beroende på var på fastigheten byggnader och uteplatser placeras så finns det goda möjligheter att bebygga fastigheten Träskon 7 med bostäder i två plan utan att några bullerdämpande åtgärder vidtas. Vill man emellertid placera en byggnad mindre än 10 m från vägkant ställs högre krav på fasadens dämpning och en uteplats placerad närmare än 27 m från vägkant kräver någon form av skärmande åtgärder. Malmö Tyréns AB
