1 Mätning och beräkning av buller Metallåtervinningsanläggning IL Recycling AB Metals, Riddarhyttan Vectura/Uppsala, Mark, miljö och Henrik Naglitsch anläggning Box 1733, Uppsala, Akustikkonsult Besök: Stora torget 4, Uppsala Växel: Telefon:

2 Dokumentinformation Filnamn Bullerutredning Riddarhyttan Ort Uppsala Datum Kvalitetssäkring Avdelning Utförare (Konstruktör) Granskare Infra Design, Uppsala Mathieu Boué Henrik Naglitsch Innehållsförteckning 1. Sammanfattning Bakgrund Riktvärden Resultat Mätning av indata Beräkningar Beräknade ljudnivåer Onoggrannhet

3 1. Sammanfattning Beräknad ekvivalent ljudnivå vid hantering av metall överskrider riktvärden dagtid vid 13 närliggande bostäder. 2. Bakgrund IL Recycling Metals anläggning för metallåtervinning i Riddarhyttan genererar buller som sprider sig till omgivande bostadsbebyggelse. Verksamhet bedrivs inom fastigheterna Riddarhyttan 1:155 och 1:156 i Skinnskattebergs kommun. Enligt föreläggande från Länsstyrelsen i Uppsala län Dnr: ska en bullerutredning upprättas för att fastställa hur många bostadsfastigheter, inklusive fritidsboende, som exponeras av ekvivalenta ljudnivåer över gällande riktvärden. Verksamheten bedrivs dagtid. 3. Riktvärden För externt industribuller gäller riktvärden enligt Externt industribullerallmänna råd (SNV RR 1978:5 rev. 1983). Områdesanvändning 1 Ekvivalent ljudnivå dba Högsta ljudnivå dba (FAST) Bostäder och rekreationsytor i bostäders grannskap samt utbildningslokaler och vårdbyggnader Dag kl Kväll kl Natt kl Momentana och helgdag kl samt sön- ljud nattetid kl Värdena i tabellen avser frifältsvärden eller till frifältsvärden korrigerade värden, angivna som ekvivalent ljudnivå utomhus. 3

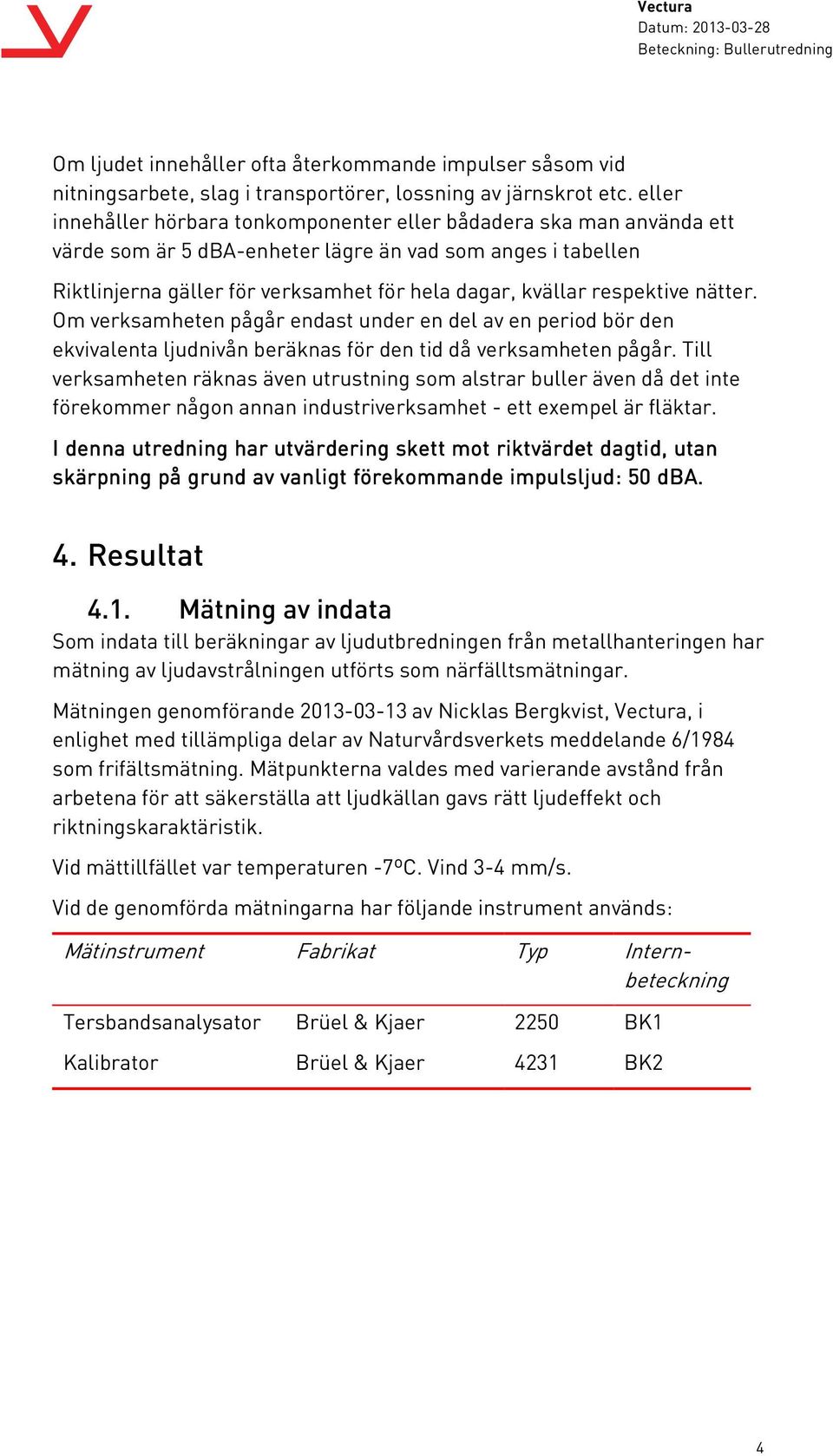

4 Om ljudet innehåller ofta återkommande impulser såsom vid nitningsarbete, slag i transportörer, lossning av järnskrot etc. eller innehåller hörbara tonkomponenter eller bådadera ska man använda ett värde som är 5 dba-enheter lägre än vad som anges i tabellen Riktlinjerna gäller för verksamhet för hela dagar, kvällar respektive nätter. Om verksamheten pågår endast under en del av en period bör den ekvivalenta ljudnivån beräknas för den tid då verksamheten pågår. Till verksamheten räknas även utrustning som alstrar buller även då det inte förekommer någon annan industriverksamhet - ett exempel är fläktar. I denna utredning har utvärdering skett mot riktvärdet dagtid, utan skärpning på grund av vanligt förekommande impulsljud: 50 dba. 4. Resultat 4.1. Mätning av indata Som indata till beräkningar av ljudutbredningen från metallhanteringen har mätning av ljudavstrålningen utförts som närfälltsmätningar. Mätningen genomförande av Nicklas Bergkvist, Vectura, i enlighet med tillämpliga delar av Naturvårdsverkets meddelande 6/1984 som frifältsmätning. Mätpunkterna valdes med varierande avstånd från arbetena för att säkerställa att ljudkällan gavs rätt ljudeffekt och riktningskaraktäristik. Vid mättillfället var temperaturen -7ºC. Vind 3-4 mm/s. Vid de genomförda mätningarna har följande instrument används: Mätinstrument Fabrikat Typ Internbeteckning Tersbandsanalysator Brüel & Kjaer 2250 BK1 Kalibrator Brüel & Kjaer 4231 BK2 4

5 Följande arbetsmoment mättes: Tippning av plåt från lastbil Klippning och demontering av truckar med sax typ Papegoja Hydralpress och klippning med Lefort Materialhantering 4.2. Beräkningar Beräkningen har utförts i enlighet med den nordiska beräkningsmodellen för industribuller General Prediction Method Dal 32 i programmet SoundPLAN 7.1. Beräkningsresultaten bygger på värden från ovan redovisade mätningar. 5

6 4.3. Beräknade ljudnivåer Med samtliga arbetsmoment i samtidig drift blir den beräknade ekvivalenta ljudnivån enligt följande: Fastighetsbeteckning Ekvivalent Adress ljudnivå (dba) Riddarhyttan 1:149 Hånkavägen 2 62 Riddarhyttan 1:2 Hånkavägen 4 61 Riddarhyttan 1:56 Tvärgatan 2 59 Riddarhyttan 1:104 Bockmossgatan 2 57 Riddarhyttan 1:105 Tvärgatan 1 57 Riddarhyttan 1:100 Bockmossgatan 3 56 Riddarhyttan 1:103 Bockmossgatan 4 54 Riddarhyttan 1:99 Bockmossgatan 5 54 Riddarhyttan 1:93 Herrgårdsvägen 1 53 Riddarhyttan 1:98 Bockmossgatan 7 52 Riddarhyttan 1:90 Lars-Eriks, Bäcka Riddarhyttan 1:101 Bockmossgatan 8 51 Riddarhyttan 1:97 Bockmossgatan 9 51 Kommentar I markplan är nivån 57 dba I markplan är nivån 60 dba I markplan är nivån 53 dba I markplan är nivån 56 dba I markplan är nivån 53 dba I markplan är nivån 51 dba I markplan är nivån 50 dba I markplan är nivån 48 dba Tabellen visar ekvivalent ljudnivå vid samtliga bostadshus där nivån överskrider 50 dba, dvs riktvärdet dagtid. Vidare bygger resultatet på antagandet att samtliga hus har två våningar. Med bostadshus avser fastigheter som är taxerade som bostäder, för permanent- eller fritidsboende, enligt Lantmäteriets karta. 6

7 Det är viktigt att notera att den situation som beskrivs är ett worst case med samtliga verksamheter i full drift. Bland annat tippning från lastbil är en verksamhet som har en mycket begränsad omfattning i tid. Tippning är den ljudkälla som avger den högsta momentana ljudnivån, dock är ljudutbredningen från tippning skärmad av bebyggelse. Vid bostäder i norr om anläggningen är ljudnivån från tippning och Lefort jämnbördiga och ger högre bidrag till den sammanlagda ljudnivån än övriga källor. Av resultat ovan går att utläsa att riktvärdet för ekvivalent ljudnivå dagtid, 50 dba, överskrids vid omgivande bostäder. Nivåer upp mot 62 dba förekommer (60 i markplan) Onoggrannhet Mätningen av ljudkällor utfördes på korta avstånd och under kontrollerande förhållanden. Bedömningen är att onoggrannheten i de mätta värdena är +/- 1 db. De använda beräkningsmodellerna har en onoggrannhet på +/- 1-3 db på avstånd mindre än 500 meter. Det högre värdet avser källor och mottagare belägna nära marken och det lägre vid högre höjder. Avstånd till närmaste bostadshus är cirka 100 meter. Slutsatsen blir ett onoggrannheten i de beräknade värdena är +/- 2 db. 7
