Datum Box 205, Stockholm Ljudimmissionsmätning av vindkraftspark 2013, Solberg

Transkript

1 RAPPORT A 1 (12) Handläggare Mikael Hörnqvist Datum Uppdragsnr Tel +46 (0) Beställare: Mobil +46 (0) Vindin AB Fax +46 (0) Box 205, Stockholm Mikael.hornqvist@afconsult.com Att: Staffan Johnson Vindin AB Ljudimmissionsmätning av vindkraftspark 2013, Solberg Sammanfattning Vindin AB har tagit över verksamheten av vindkraftsparken i Solberg/Trattberget och har ett bullervillkor som önskas kontrolleras. I bullervillkoret står det att ljudnivån skall kontrollmätas inom 18 månader efter vindkraftsparken tagits i drift. Ljudimmissionsmätning utfördes den vid fastighet A, adress: Sjö 134, Solberg. Då vindhastigheten var omkring 6-7m/s (navhöjd) på morgonen bestämdes det att mätningarna skulle genomföras senare samma dag. Vid mättillfället samma dag hade dock vindhastigheten sjunkit. Mätningens resultat är att en övre gräns för den ekvivalenta ljudnivån vid mätpunkten intill bostaden är 40 dba. Metoden med uppräkning av ljudnivån från en låg vindhastighet till 8 m/s har då tillämpats med avsteget att uppräkningen gjorts med 4 m/s. ÅF-Infrastructure AB Ljud & Vibrationer Örnsköldsvik Mikael Hörnqvist Ljudkonsult Granskad av Martin Almgren Senior Expert ÅF-Infrastructure AB, Strandgatan 21, Box 836 SE Örnsköldsvik Telefon Fax +46 (0) Säte i Stockholm. Org.nr VAT nr SE Certifierat enligt SS-EN ISO 9001 och ISO 14001

2 RAPPORT (12) Innehållsförteckning 1 BAKGRUND Uppdragets syfte Beskrivning av området Allmän information gällande mätpunkten Koordinater till mätpositioner och vindkraftverken i Solberg/Trattberget Beskrivning av vindkraftverken Mätmetod: ljudimmission Mätutrustning BESKRIVNING AV MÄTPUNKTEN DRIFT- OCH VÄDERFÖRHÅLLANDENA UPPMÄTT VÄDERDATA RESULTAT Ekvivalent ljudnivå över tid och vindhastighet Korrigerad ljudnivå Mätosäkerhetsanalys SLUTSATS REFERENSER Rapportbilagor: A01 Vindkraftens placering A02 Vindhastighet/producerad effekt vid navhöjd Innovation by experience

3 RAPPORT (12) 1 Bakgrund 1.1 Uppdragets syfte VindIn AB har nyligen tagit över verksamheten på vindkraftsparken i Solberg/Trattberget efter att Siemens färdigställt samtliga vindkraftverk. Syftet med ljudimmissionsmätningen är att undersöka ljudnivån vid bostaden och jämföra mot bullervillkoret (40 dba) i kontrollprogrammet. Underlag från VindIn: VindIn AB: Kontrollprogram Trattberget - Skallberget buller Kontrollprogram för buller Triventus Consulting AB: Ljud Trattberget Skallberget 30st swt2, ,5m ( ) - Beräkning av ljudnivån i bebyggelsen Rejlers AB: Trattberget Skallberget översikt vägkarta Vägkarta och vindkraftverkens benämning Underlag från med tillstånd från Siemens: ÅF: _Report_measurement_SWL_Töftedal_no12_dat130701_incl_annex ( ) Emissionsmätning på SWT-2,3-101 (konfidentiell) 1.2 Beskrivning av området Allmän information gällande mätpunkten Topografi: Fastigheten Sjö 1:4 (adress Sjö 134, Solberg) ligger nordväst om berget där vindkraftparken finns. Avståndet mellan närmsta vindkraftverket och ljudimmissionsplatsen är cirka 850 meter. Marknivån i IP1 är cirka 440m.ö.h. Typ av mark: Vid mätplatsen är det mesta dels gran- och björkskog, samt en mindre äng. Runt bostaden är det nyklippta gräsytor. Det fanns även enstaka tallar på tomten. Reflekterande ytor: Vid mätpositionen uppkommer inga andra ljudreflexer än markreflexen, eftersom mikrofonen placerade i en frifältsposition. Mätposition och vindkraftsposition: se tabell 1. Andra ljudkällor: Vindbrus från skog och närliggande träd. Inga andra yttre ljudkällor. Mätdatum: Mätningarna mellan klockan 10:20 och 13:40. Mätpersonal: Mikael Hörnqvist, ÅF-Ljud & Vibrationer, Örnsköldsvik Analys: Mikael Hörnqvist, ÅF-Ljud & Vibrationer, Örnsköldsvik Koordinater till mätpositioner och vindkraftverken i Solberg/Trattberget Tabell 1: Koordinater till mätposition och närmaste vindkraftverket. # RT 90 Ost (Y) RT 90 Nord (X) Beskrivning Marknivå [m.ö.h.] Närmaste vindkraftverket (V01-TB-L2) Mikrofon, frifält, Sjö 1:4 440 Innovation by experience

4 RAPPORT (12) 1.3 Beskrivning av vindkraftverken Vindkraftsparken består av 30st vindkraftsverk av typen: Tillverkare: Siemens Typ-generator: SWT-2, Nominell effekt: 2300 kw Rotordiameter: 101 meter Navhöjd: 99,5 meter Ljudeffekt (8m/s vid 10m): 106 dba Revision: Mätmetod: ljudimmission Ljudmätningen har utförts enligt Elforsk rapport 98:24 [1] med hjälp av 1 st ljudnivåmätare som kontinuerligt loggar ljudnivån. Mikrofonen har placerats 1,3 m över marken på en öppen gräsyta och har försetts med vindskydd. Efter att mätningen genomförts har data analyserats med hänsyn till väderförhållanden, producerad eleffekt och bakgrundsljud. Bakgrundsljudet har erhållits under tiden då vindkraftsparken varit avstängda. Bakgrundsljud består av vindbrus från träden. 1.5 Mätutrustning I tabell 2 är den använda utrustningen listad. Tabell 2. Använd mätutrustning. Benämning Fabrikat Typ Internbeteckning Realtidsanalysator Norsonic Nor 140 AL 170 Kalibrator B&K 4231 KU 56 Instrumenten är kalibrerade med spårbarhet till nationella och internationella referenser enligt vår kvalitetsstandard som uppfyller kraven i SS-EN ISO/IEC Datum för senaste kalibrering finns angiven i vår kalibreringslogg. 2 Beskrivning av mätpunkten Ljudmätningar genomfördes vid en position som är markerad med röd cirkel i figur 1. Immissionsmätpunkten 1 (IP1) valdes till en gräsyta vid fastighetsgränsens yttre kant mot vindkraftsparken. Figur 1 visar mätningens och vindkraftsverkets positioner på ett flygfoto. Innovation by experience

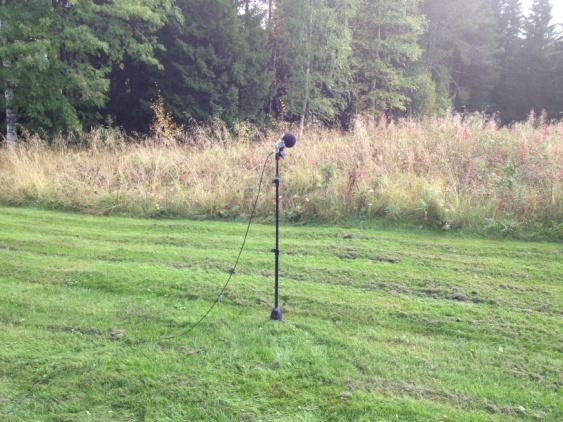

5 RAPPORT (12) Ljudimmission Vindkraftverk 1 Figur 1: Flygfoto Lantmäteriet/Metria. Mikrofonen placerades på ett stativ 1,3m över mark. För att undvika inverkan av vindbrus har mikrofonen försetts med vindskydd som inte inverkar signifikant på frekvensgången. En frifältsposition valdes då det fanns närliggande träd mot samtliga användbara fasader. Se figur 2, 3 och 4 nedan. Figur 2: Mikrofonen placerat i frifält på cirka 40 meter ifrån fastigheten Sjö 1:4. Figur 3: En liten öppen äng fanns i riktningen mot vindkraftverken. Innovation by experience

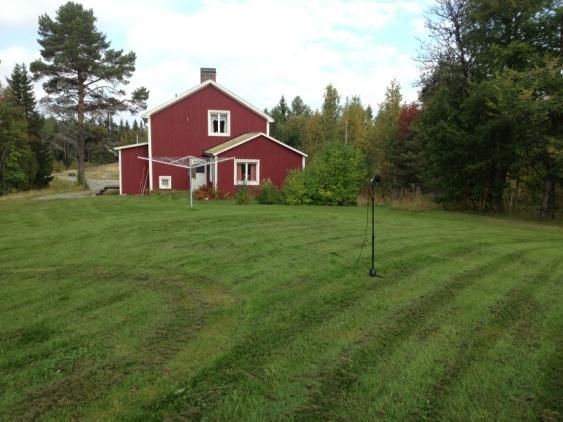

6 RAPPORT (12) Figur 4: Mätposition är placerad rakt bakom fastigheten (Sjö 1:4). 3 Drift- och väderförhållandena Mätningen har utförts mellan klockan 10:20 och 13:40 varav en timme var vindkraftsparken avstängd (kl. 12:10 till 13:10). Under mätningar var det sydostliga vindar vilket är rakt mot IP1. Tabell 3: Samband mellan vindhastighet vid navhöjd och producerad elektrisk effekt för SWT-2, Vindhastighet [m/s] Producerad effekt [kw] Ekvation 1 (från IEC , edition 2.1, 2006), p ref är 101,3 kpa och T ref är 288 K (1) Innovation by experience

7 Producerad effekt [kw] RAPPORT (12) där v H är den korrigerade vindhastigheten vid navhöjd i [m/s], v D är vindhastigheten i [m/s] läst från diagrammet för vindhastighet mot elektriskt uteffekt. Figuren nedan beskriver vindkraftverkets effektkurva Vindhastighet [m/s] Figur 6: Effektkurva för SWT-2, Vindhastigheten vid navhöjd räknas om till vindhastigheten vid 10 m höjd, v 10, under antagande om logaritmisk vindprofil och viss markråhetslängd (se ekvation ). I denna rapport redovisas alla vinddata som vindhastigheten v 10. Ekvation 2 (från Elforsk 98:24 version oktober 1998) (2) där v H är den korrigerade vindhastigheten vid navhöjd i [m/s] v 10 är vindhastigheten vid 10 m höjd i [m/s] z 0 är markråhetslängden i [m]. Enligt Naturvårdsverkets anvisning ska omräkning av vindhastigheten ske för referensförhållandet, dvs. markråhetslängd 0,05 m och höjden 10 m. 4 Uppmätt väderdata I detta kaptitel visas resultatet från loggning av vind. Figuren nedan visar hur vindhastigheten har varierat vid vindkraftverket, som dels varit aktivt (>30 kw) och dels inaktivt (<30 kw). Vindkraftverket har varit inaktivt på begäran under mättillfället för att mäta bakgrundsljud. Innovation by experience

8 Producerad effekt [kw] Vindhastighet [m/s] RAPPORT (12) 5,0 4,0 3,0 2,0 1,0 0,0 10:19:12 11:19:12 12:19:13 13:19:13 14:19:13 Klockan [h:m:s] Figur 7: Registrerad vindhastighet i navhöjdomräknad till vindhastighet på 10m höjd för V01-TB-L2. Mätdata avser 10min medelvärde. Vindhastigheten är framräknad till 10 m höjd genom producerad elektrisk effekt enligt effektkurvan för SWT-2, Vindkraftsljud uppkommer endast då vindkraftverket är i drift, dvs. då vindkraftverket producerar elektrisk effekt. Då vindkraftverket är i drift kan totalljudet mätas medan bakgrundsljudet mäts då vindkraftverket inte är i drift. I figuren (figur 8) nedan visas hur den producerade elektriska effekten varierar för vindkraftverket i Hyssna under mätperioden :19:12 11:19:12 12:19:13 13:19:13 14:19:13 Klockan [h:m:s] Figur 8: Producerad eleffekt vid vidkraftverket (V01-TB-L2). Mätdata avser 10min-medelvärden. Vindriktning och temperatur loggades ej vid mättillfället, dock uppfattades det att vindriktningen höll sig relativt stabil i riktning mot immissionspunkten, temperaturen var även den relativt konstant. 5 Resultat Då totalljudet och bakgrundsljudet är känt kan ljudtrycksnivån från enbart vindkraftverket (L Aeq,corr) räknas fram enligt ekvation 7 i Elforsk 98:24, som har formen: LAeq L, free /10 n /10 10lg 10 Aeq L (3), corr 10 L A,eq,corr är ljudnivån från enbart vindkraftverket, korrigerat för bakgrundsljud Innovation by experience

9 Avängd ljudnivå [dba] RAPPORT (12) L A,eq,free är totalnivå från vindkraftverk och bakgrundskällor L n är bakgrundsnivån erhållen från regressionskurva vid samma vindhastighet som totalnivån. L Aeq,corr är alltså det ljud som vindkraftverket alstrar och det anges vid en vindhastighet på 8 m/s vid 10m höjd. Enligt Elforsk 98:24 finns i huvudsak två metoder för att utvärdera vindkraftsverksljud i Sverige. Dessa metoder benämns som Metod B och Metod C. Även en Metod A finns med passar inte svenska förhållanden, enligt Elforsk 98:24. I Metod B mäts endast totalljudet, dvs. det sammanlagrade ljudnivån från vindkraftsaggregat och bakgrundskällor. Ljudnivån beskrivs sedan över vindhastighet vid 10m höjd och en trendlinje approximeras för ljudnivån. Resultatet är ljudnivån vid 8m/s längs denna trendlinje. Genom detta har en övre gräns av vindkraftsljudet fastställts, vilket visar att ljudnivån kan vara lägre än ett riktvärde. Ljudet från vindkraftverket kan alltså vara lägre än denna nivå, men inte högre. I Metod C mäts totalljud och dessutom bakgrundsljud. Genom att logaritmiskt subtrahera bakgrundsljudet från totalljudet ges en exakt nivå på vindkraftsljudet. Det kan dock vara svårt att utföra denna subtraktion om vindhastigheterna under mätningarna inte varierat i tillräcklig utsträckning. Om bakgrundsnivån och totalljudnivån i stort sett är lika stora går det inte att räkna ut en exakt nivå på vindkraftsljudet, men däremot kan en högsta nivå på vindkraftsljudet erhållas genom att dra bort 3dB från totalljudet. 5.1 Ekvivalent ljudnivå över tid och vindhastighet :19:12 11:19:12 12:19:13 13:19:13 14:19:13 Klockan [h:m:s] Figur 9: Registrerad A-vägd ljudnivå i mätpunkten. Blå är vindkraftsparken aktiv och röd är vindkraftsparken avstängd. Innovation by experience

10 A-vägd ekvivalent nivå av totalljud, dba i 10 minutersintervall A-vägd ljudnivå [dba] RAPPORT (12) ,5 4 4,5 5 Vindhastighet, 10m [m/s] Figur 10: Registrerad ljudnivå vid respektive vindhastighet. Blå är vindkraftsparken aktiv och röd är vindkraftsparken avstängd. 5.2 Korrigerad ljudnivå Figur 9 och 10 visar att ljudnivåskillnaden mellan bakgrundsljudet och totalljudet inte direkt skiljer sig åt något. Det innebär att ljudet vid mottagaren har dominerats av vindalstrat bakgrundsljud. Eftersom totalljudet (L Aeq,free) ej skiljer sig från bakgrundsljudnivån korrigeras totalljudet med -3dBA (övre gräns för aggregatbuller) enligt Elforsk 98:24. Det innebär att en övre gräns för vindkraftljudet är 29,7 dba vid 4 m/s enligt Elforsk 98:24 avsnitt 7.2. Totalljud i BIN 4 vid mätpunkt 35 34, , , , ,5 30 y = 5,0129x + 12,673 R² = 0, ,5 4 4,5 5 Vindhastighet ur effekt i närmaste verk, m/s på 10 m höjd Vid mätpunkt Linear (Vid mätpunkt) Figur 11: totalljud i BIN 4 vid mätpunkt. Vid mätning av ljudimmission enligt Elforsk 98:24 bör vindhastigheten täcka in ett intervall som innefattar vara 8 m/s. Om man har problem med hög bakgrundsnivå kan man, enligt avsnitt mäta vid reducerad vindhastighet och räkna upp ljudnivån till 8 m/s om man har kunskap Innovation by experience

11 RAPPORT (12) om hur ljudeffektnivån för aggregatet varierar med vindhastigheten. För denna typ av verk 1 har turbinleverantören i samarbete med ÅF-Ljud & Vibrationer utfört en ljudemissionsmätning av turbintypen vid en annan vindkraftpark, se referens [3]). Tabell 5: Ljudeffekt för SWT-2,3-101, navhöjd 99,5m (taget från en emissionsmätning [3]). Vindhastighet, 10m [m/s] Ljudeffekt, L WA, k [db re 1pW] 95,3 101,4 104,6 105,3 105,2 Vid 8 m/s är ljudeffektnivån 9,9 db högre än vid 4 m/s. Om den skillnaden tillämpas här blir resultatet 29,7 + 9,9 = 39,6 dba, dvs 40 dba avrundat till heltal. Mätningens resultat blir således att en övre gräns för den ekvivalenta ljudnivån vid mätpunkten intill bostaden är 40 dba. I Elforsk-rapporten står att minskningen i vindhastighet inte bör överskrida 2 m/s för att påverkan på precisionen är okänd. Uppräkningen från 4 till 8 m/s får därmed ses som ett avsteg från metoden i Elforsk 98: Mätosäkerhetsanalys Resultaten av mätningarna är belagda med osäkerheter som har sina ursprung i osäkerheter och variationer i omgivningen, väderförhållanden, mättiden och mätsystemet. Osäkerheten i mätta ljudtrycksnivåer uttrycks i en standardavvikelse s. Denna beräknas genom summation av olika bidrag. Systematiska avvikelser (kalibrering, mätmetod, etc.) uppskattas genom att anta jämn fördelning av resultat orsakat av spridning i ett visst intervall med bredden a. Standardavvikelsen blir således uppskattat till s B a / 3. Det tas även hänsyn till den naturliga spridningen av mätvärdena för olika tidsintervall under mätningens utförande. Om osäkerheterna redovisas enligt [1] så blir resultatet orealistiskt stort. I ett utkast på en ny utgåva av mätmetod för mätning av vindkraftljud anger Sten Ljunggren (som tidigare har författat mätmetoden Elforsk 98:24) att det inte finns tillräckligt med erfarenheter för att osäkerheten i ett mätresultat skall kunna uppskattas. Vi räknar därför enligt den metoden som används i [IEC ] som behandlar påverkan av osäkerhet i bakgrundsljudmätning som en systematisk avvikelse på ljudnivån som har korrigerats för bakgrundsljud. Tabell 6: Generell metod vid osäkerhetsanalys. (*)I beräkning av s alla används inte s c eftersom avvikelsen är orimligt stor. Istället betraktas bakgrundsljudet som en systematisk avvikelse i bestämningen av s tot så som mätstandarden för bestämning av ljudeffekt från vindkraftverk (se [IEC ].) föreslår. Komponent Osäkerhet för uppmätt ljudnivå L 2 y yest s+n U A N 2 Kalibrering Kedja av alla mätinstrument Mätskiva Avståndsmätning Akustisk impedans för luft Meteorologiska variationer (inklusive turbulens) Vindhastighet (både mätt och beräknad) Vind riktning Bakgrund U B1 U B2 U B3 U B4 U B5 U B6 U B7 U B8 U B9 1 Vinkraftverket hade turbin SWT-2,3-101 rev.3 som enligt Siemens har samma ljudeffektkurva. Innovation by experience

12 RAPPORT (12) 2 2 Kombinerade systematiska osäkerheter U U U... B B1 B2 Alla osäkerheter kombinerade U C U 2 A U 2 B Denna osäkerhetsanalys har gjorts för det aktuella fallet och redovisas nedan: En osäkerhetsanalys har genomförts för resultatet av samtliga datamängder. Resultatet av analysen redovisas i tabell 7 nedan. Tabell 7. Osäkerhetsanalys för totalljud utan ovidkommande ljud. Standardfelet hos L Aeq 0,9 Kalibrering U B1 0,2 Kedja av mätinstrument U B2 0,2 Akustiskt hård skiva U B3 0,2 Mätavstånd U B4 0,1 Luftimpedans U B5 0,1 Meteorologiska variationer (inklusive turbulens) U B6 0,7 Vindhastighet (både mätning och beräkning) U B7 0,5 Vindriktning U B8 0,3 Bakgrundsljud U B9 0,6 Totalt hos systematiska fel 0,8 Kombinerad standardosäkerhet 1,3 Den kombinerade standardosäkerheten blir 1,3 db, vilket är ett lågt värde. 6 Slutsats Mätningens resultat är att en övre gräns för den ekvivalenta ljudnivån vid mätpunkten intill bostaden är 40 dba. Metoden med uppräkning av ljudnivån från en låg vindhastighet till 8 m/s har då tillämpats med avsteget att uppräkningen gjorts med 4 m/s. 7 Referenser [1] IEC. IEC Edition 2.1 "Wind turbine generator systems - Part 11: Acoustic noise measurement techniques". Geneve : International Electrotechnical Commission, [2] Siemens Wind Power A/S. SWT , Power Curve, Rev. 3, Std. noise, 1.24 kgm3, R3T pdf. s.l. : Siemens Wind Power A/S, [3] ÅF: Report measurement SWL Töftedal no12 Elis Johansson/Martin Almgren, (Konfidentiell) Innovation by experience
