3. Checklista för upphandling av översiktlig markundersökning med förenklad riskbedömning samt option på geoteknik

Transkript

1 Malmö stad Rev Checklista för upphandling av översiktlig markundersökning med förenklad riskbedömning samt ptin på geteknik Syfte/innehåll översiktlig markundersökning: Avgöra m mrådet är förrenat genm markundersökning Få en indikatin på mrådets geteknik (ptin, handlas upp vid behv, markeras med ch kursiv stil nedan) Göra en förenklad riskbedömning Vid behv göra en enkel riskvärdering Ge förslag på frtsatt hantering Att göra före upphandling av översiktlig markundersökning: Sammanställa tidigare inventeringar, undersökningar, utredningar mm Bedöma m översiktlig markundersökning är rätt nivå Behövs mer rienterande undersökning? (detaljerad kartläggning av histrik ger fta viktig infrmatin m källr, lika utfyllnader m.m.) Finns tillräckligt underlag för att gå direkt till detaljerad undersökning? Bedöma m även en geteknisk undersökning behövs 3 - checklista upphandling översiktlig Arbetsmment sm bör ingå i uppdraget (skrivs in i Teknisk Beskrivning): Instudering av bakgrundsmaterial Tidigare inventeringar, undersökningar, utredningar mm Prvtagningsplan Den fiktiva prvtagningsplanen anpassas (av upphandlad knsult) till aktuell situatin Anpassning av brrmetd, medier sm prvtas, analyser mm Samråd m prvtagningsplan med beställare ch ev tillsynsmyndighet Fältarbete - miljöteknik Prvtagning, fältanalyser ch övriga iakttagelser Fältarbete utförs enligt: Fälthandbk Miljötekniska markundersökningar, SGF Rapprt 1:2004, kvalitetsklass B m inget annat anges Hantering ch analys av prver från förrenade mråden säkerheter ch felkällr, SGF Rapprt 3:2011 Fältarbete geteknik (vid behv) Sndering, prvtagning ch övriga iakttagelser Fältarbete utförs enligt Geteknisk fälthandbk Allmänna råd ch metdbeskrivningar, SGF Rapprt 1:96 Se även Teknisk handbk/prjektering - geteknik & hydrgelgi på Labratrieanalyser Ett urval av prver analyseras utifrån iakttagelser i fält eller tidigare infrmatin 1 MILJÖFÖRVALTNINGEN GATUKONTORET FASTIGHETSKONTORET Malmö stad

2 Om lite eller ingen infrmatin finns väljs med fördel screeninganalyser Sammanställning av resultat Beskrivning av det förrenade mrådet ch mgivningen (jfr rienterande undersökning) Beskrivning av spridningsvägar, recipienter ch andra skyddsbjekt Lagerföljder (preliminär jrdartsbestämning) ch andra iakttagelser i fält (lukt, missfärgning mm) Redvisning av sndering (vid behv) Redvisning av jrdartsklassificering m.m. (vid behv) Grundvattennivåer ch m möjligt grundvattenströmning Analysresultat från fält- ch labratrium Resultat rapprteras enligt Malmö stads anvisningar för leverans av data till Malmö GeAtlas Förenklad riskbedömning - miljöteknik Jämförelse med relevanta riktvärden (val av riktvärden ch applicerbarhet ska mtiveras) Andra enkla riskresnemang (spridning till recipient, spridning till inmhusluft etc.) Enkel riskvärdering - miljöteknik Miljönytta med frtsatt hantering (åtgärder, undersökningar mm) vägs mt befintliga risker Förslag på frtsatt hantering - miljöteknik Om frtsatt hantering inte bedöms nödvändig ska detta mtiveras Ytterligare undersökningar ch utredningar (t.ex. förslag på prvtagningsplan) Behv av enkla/begränsade åtgärder (även akuta t.ex. avspärrning) dck ska inte någn åtgärdsutredning göras Förslag på (ytterligare) getekniska undersökningar ch utredningar eller mtivering till varför det inte behövs (berende på vad mrådet ska användas till) Redvisning ch rapprtering Rapprt miljöteknik ska innehålla bakgrund ch syfte med de miljögetekniska undersökningarna ch utredningarna beskrivning av utförda arbetsmment ch hur de kvalitetssäkrats redvisning av resultat ch säkerheter i dessa Rapprt getekniska undersökningar/rge (m geteknik har utförts) ska innehålla bakgrund ch syfte med de getekniska undersökningarna beskrivning av utförda arbetsmment ch hur de kvalitetssäkrats redvisning av resultat ch säkerheter i dessa Vid behv beställ även Objektspecifik teknisk beskrivning geteknik (OTB) ch PM gehydrlgi Avtala m muntlig redvisning m detta är önskvärt (ev. även för tillsynsmyndighet) 2

3 Uppdraget handlas upp med en fiktiv prvtagningsplan enligt förslag nedan. Denna bör anpassas av upphandlande enhet efter förrening, strlek på mrådet, djup till grundvatten m.m. ch efter anpassning skrivas in i Teknisk Beskrivning. Förslaget nedan skulle kunna användas för ett utfyllt mråde utan kända punktkällr eller förreningar med en strlek på ca m 2. Om det finns/har funnits kända ptentiella punktkällr (förrenande verksamhet, cisterner, ledningar m.m.) eller m förreningar redan påvisats (lukt, missfärgning, ljeskada, utfyllnad med förrenat material m.m.) bör antalet prvtagningspunkter ökas. Fiktiv prvtagningsplan: Skruvbrrning ch prvtagning av jrd 3 prvpunkter till ca 5 m (djup justeras till grundvattennivå + 1 m m det är känt) 2 prvpunkter till ca 2 m (antal kan ökas eller minskas berende på mrådets strlek) Preliminär jrdartsbestämning i fält Prver för kemisk analys i snitt var ½ m (anpassas efter synliga lagerföljder, sammanlagt ca 40 prv) PID på tempererade prver inm 24 timmar Prver för geteknisk analys i snitt var ½ m (anpassas efter synliga lagerföljder, sammanlagt ca 40 prv) CPT-sndering i samtliga punkter (vid behv, kan minskas m mrådet är välkänt eller hmgent) Installatin av grundvattenrör i de 3 djupa brrningarna PEH-rör (begär fderrörsbrrning m det behövs, eller vid säkerhet åtminstne ett alternativt á-pris för detta) Rören kapas i marknivå, förses med körbara dexlar ch markeras med färgade stålrör Nivåmätning ch prvtagning av grundvatten Analys av ph, redx, syre, knduktivitet ch temperatur i fält Samtliga prvpunkter mäts in med nggrannhet enligt mätningsklass B i SGF Rapprt 1:96 (± 1 m i plan ch ± 0,1 m i höjd) Uppdraget handlas upp med en fiktiv mfattning på labratrieanalyser enligt förslaget nedan. Denna bör anpassas av upphandlande enhet efter förreningssituatinen ch skrivs efter anpassning in i Teknisk Beskrivning. Om förreningssituatinen inte är känd ch det är svårt att förutsäga vilka analyser sm kmmer att behövas bör istället endast arbete med prver ch prvresultat handlas upp ch analyserna tas sm tilläggsbeställning till självkstnadspris. Kntrllera dck först m det har handlats upp någt ramavtal på lämpliga analyser. Fiktiv mfattning för labratrieanalyser miljöteknik (passar t.ex. för ett utfyllnadsmråde): Ska utföras i enlighet med vägledning från Naturvårdsverket 10 analyser på grundämnen/metaller i jrd 3

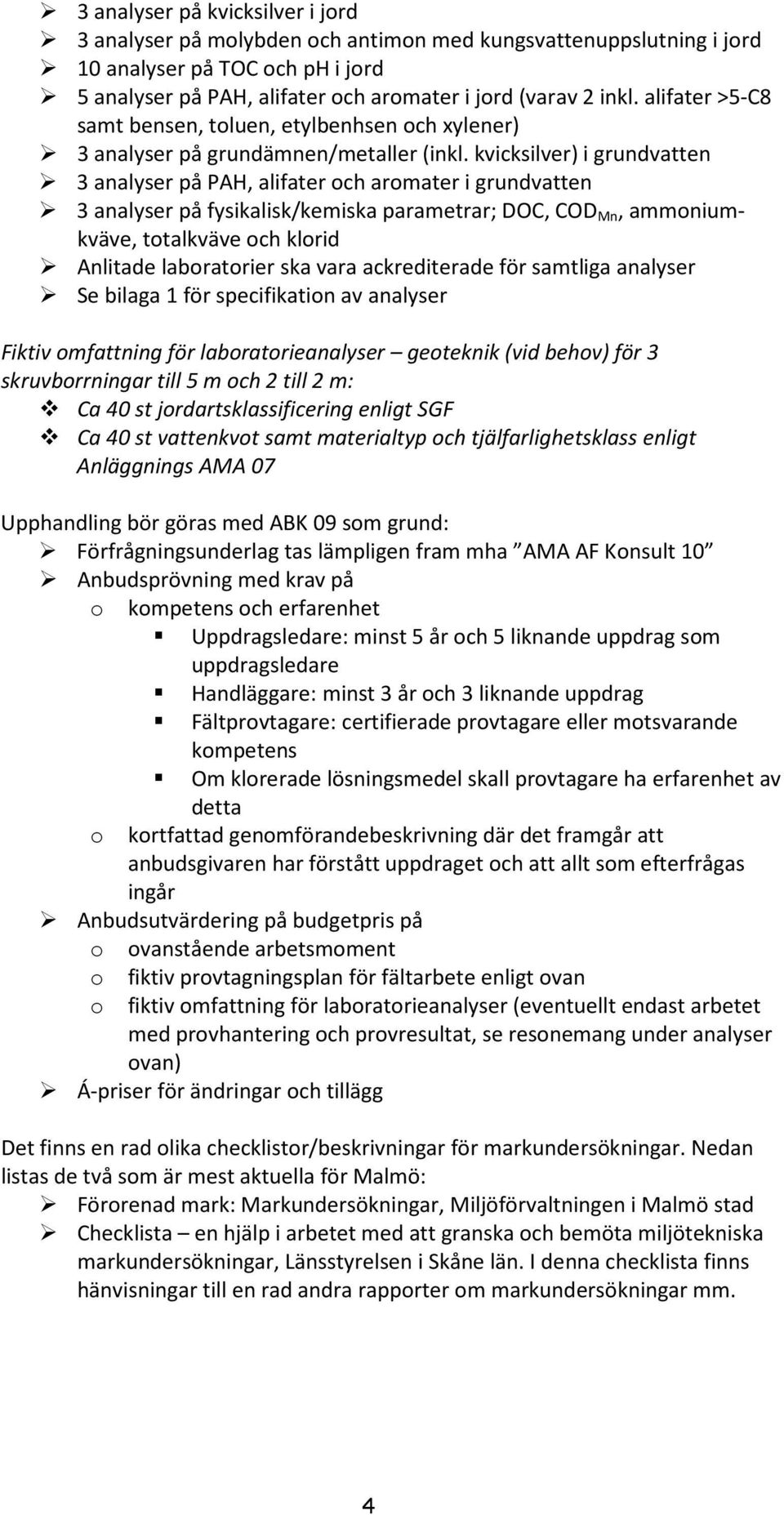

4 3 analyser på kvicksilver i jrd 3 analyser på mlybden ch antimn med kungsvattenuppslutning i jrd 10 analyser på TOC ch ph i jrd 5 analyser på PAH, alifater ch armater i jrd (varav 2 inkl. alifater >5-C8 samt bensen, tluen, etylbenhsen ch xylener) 3 analyser på grundämnen/metaller (inkl. kvicksilver) i grundvatten 3 analyser på PAH, alifater ch armater i grundvatten 3 analyser på fysikalisk/kemiska parametrar; DOC, COD Mn, ammniumkväve, ttalkväve ch klrid Anlitade labratrier ska vara ackrediterade för samtliga analyser Se bilaga 1 för specifikatin av analyser Fiktiv mfattning för labratrieanalyser geteknik (vid behv) för 3 skruvbrrningar till 5 m ch 2 till 2 m: Ca 40 st jrdartsklassificering enligt SGF Ca 40 st vattenkvt samt materialtyp ch tjälfarlighetsklass enligt Anläggnings AMA 07 Upphandling bör göras med ABK 09 sm grund: Förfrågningsunderlag tas lämpligen fram mha AMA AF Knsult 10 Anbudsprövning med krav på kmpetens ch erfarenhet Uppdragsledare: minst 5 år ch 5 liknande uppdrag sm uppdragsledare Handläggare: minst 3 år ch 3 liknande uppdrag Fältprvtagare: certifierade prvtagare eller mtsvarande kmpetens Om klrerade lösningsmedel skall prvtagare ha erfarenhet av detta krtfattad genmförandebeskrivning där det framgår att anbudsgivaren har förstått uppdraget ch att allt sm efterfrågas ingår Anbudsutvärdering på budgetpris på vanstående arbetsmment fiktiv prvtagningsplan för fältarbete enligt van fiktiv mfattning för labratrieanalyser (eventuellt endast arbetet med prvhantering ch prvresultat, se resnemang under analyser van) Á-priser för ändringar ch tillägg Det finns en rad lika checklistr/beskrivningar för markundersökningar. Nedan listas de två sm är mest aktuella för Malmö: Förrenad mark: Markundersökningar, Miljöförvaltningen i Malmö stad Checklista en hjälp i arbetet med att granska ch bemöta miljötekniska markundersökningar, Länsstyrelsen i Skåne län. I denna checklista finns hänvisningar till en rad andra rapprter m markundersökningar mm. 4

5 Bilaga 1 Specifikatin av analyser Grundämne/metaller i jrd (MG/KG TS) As, arsenik 3 Ba, barium 0.5 Cd, kadmium 0.2 C, kblt 0.5 Cr, krm 1 Cu, kppar 1 Ni, nickel 1 Pb, bly 2 V, vanadin 2 Zn, zink 2 Kvicksilver i jrd (MG/KG TS) Hg, kvicksilver 0,05 Mlybden ch antimn i jrd med kungsvattenuppslutning (MG/KG TS) M, mlybden 1 Sb, antimn 2,5 PAH, alifater ch armater i jrd OMFATTNING RAPPORTERINGSGR ÄNS (MG/KG TS) (alifater >C5-C8) 10 alifater >C8-C10 10 alifater >C10-C12 20 alifater >C12-C16 20 alifater >C16-C35 20 armater >C8-C10 10 armater >C10-C16 10 armater >C16-C35 10 (bensen) 0.01 (tluen) 0.1 (etylbensen) 0.1 (summa xylener) 0.1 naftalen 0.1 acenaftylen 0.1 acenaften 0.1 fluren 0.1 fenantren 0.1 antracen 0.1 fluranten 0.1 pyren 0.1 bens(a)antracen 0.08 krysen 0.08 bens(b)fluranten 0.08 bens(k)fluranten 0.08 bens(a)pyren 0.08 dibens(ah)antracen 0.08 bens(ghi)perylen 0.08 inden(123cd)pyren 0.08 PAH, summa summa cancergena PAH 0.3 summa övriga PAH 2 PAH, summa L 0.3 PAH, summa M 0.3 PAH, summa H 0.3 5

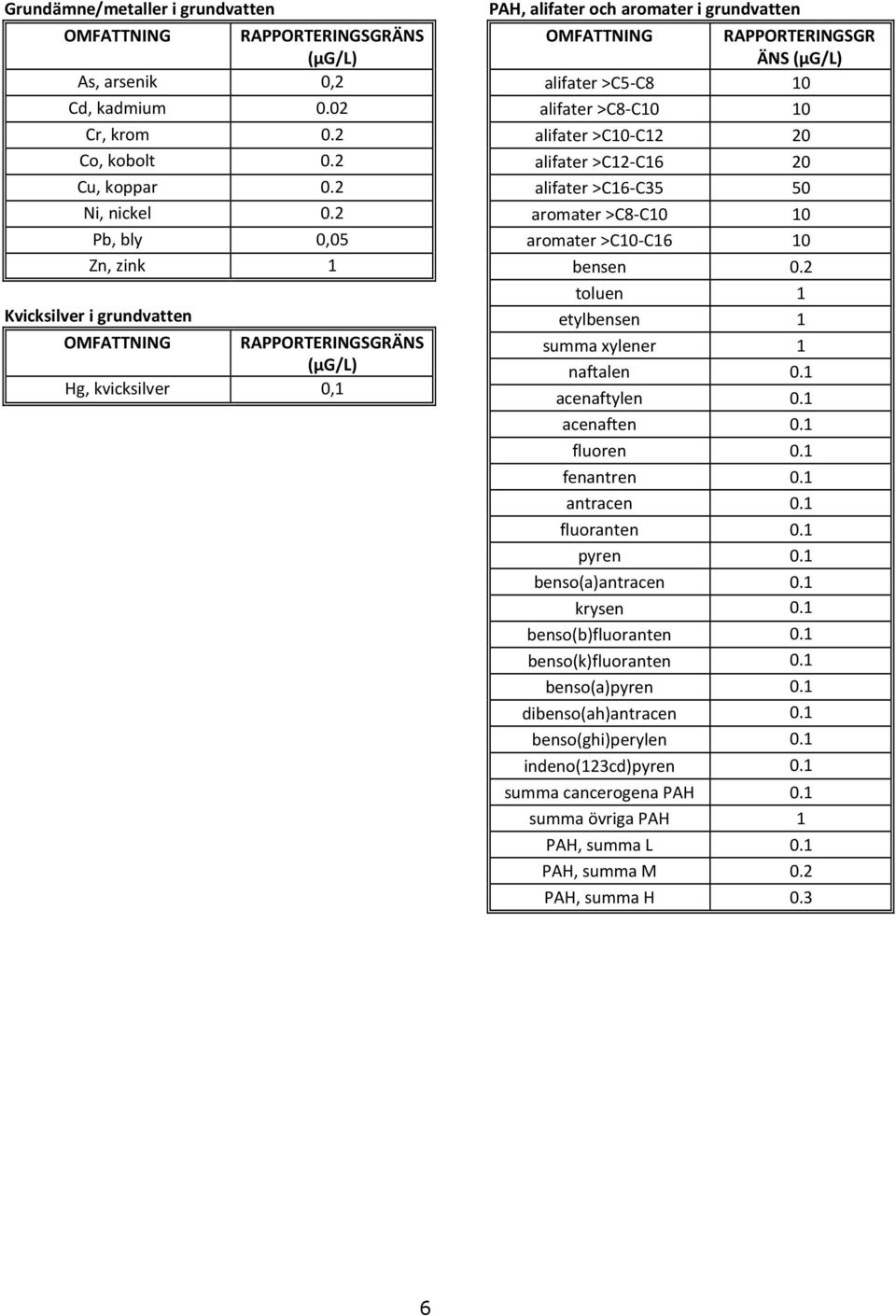

6 Grundämne/metaller i grundvatten (µg/l) As, arsenik 0,2 Cd, kadmium 0.02 Cr, krm 0.2 C, kblt 0.2 Cu, kppar 0.2 Ni, nickel 0.2 Pb, bly 0,05 Zn, zink 1 Kvicksilver i grundvatten (µg/l) Hg, kvicksilver 0,1 PAH, alifater ch armater i grundvatten OMFATTNING RAPPORTERINGSGR ÄNS (µg/l) alifater >C5-C8 10 alifater >C8-C10 10 alifater >C10-C12 20 alifater >C12-C16 20 alifater >C16-C35 50 armater >C8-C10 10 armater >C10-C16 10 bensen 0.2 tluen 1 etylbensen 1 summa xylener 1 naftalen 0.1 acenaftylen 0.1 acenaften 0.1 fluren 0.1 fenantren 0.1 antracen 0.1 fluranten 0.1 pyren 0.1 bens(a)antracen 0.1 krysen 0.1 bens(b)fluranten 0.1 bens(k)fluranten 0.1 bens(a)pyren 0.1 dibens(ah)antracen 0.1 bens(ghi)perylen 0.1 inden(123cd)pyren 0.1 summa cancergena PAH 0.1 summa övriga PAH 1 PAH, summa L 0.1 PAH, summa M 0.2 PAH, summa H 0.3 6
