Teknisk anvisning BYGG Ver. 2.3

Transkript

1 Sidantal 28 BYGG Ver. 2.3 Landstingsservice i Uppsala Län UPPSALA Tfn Fax

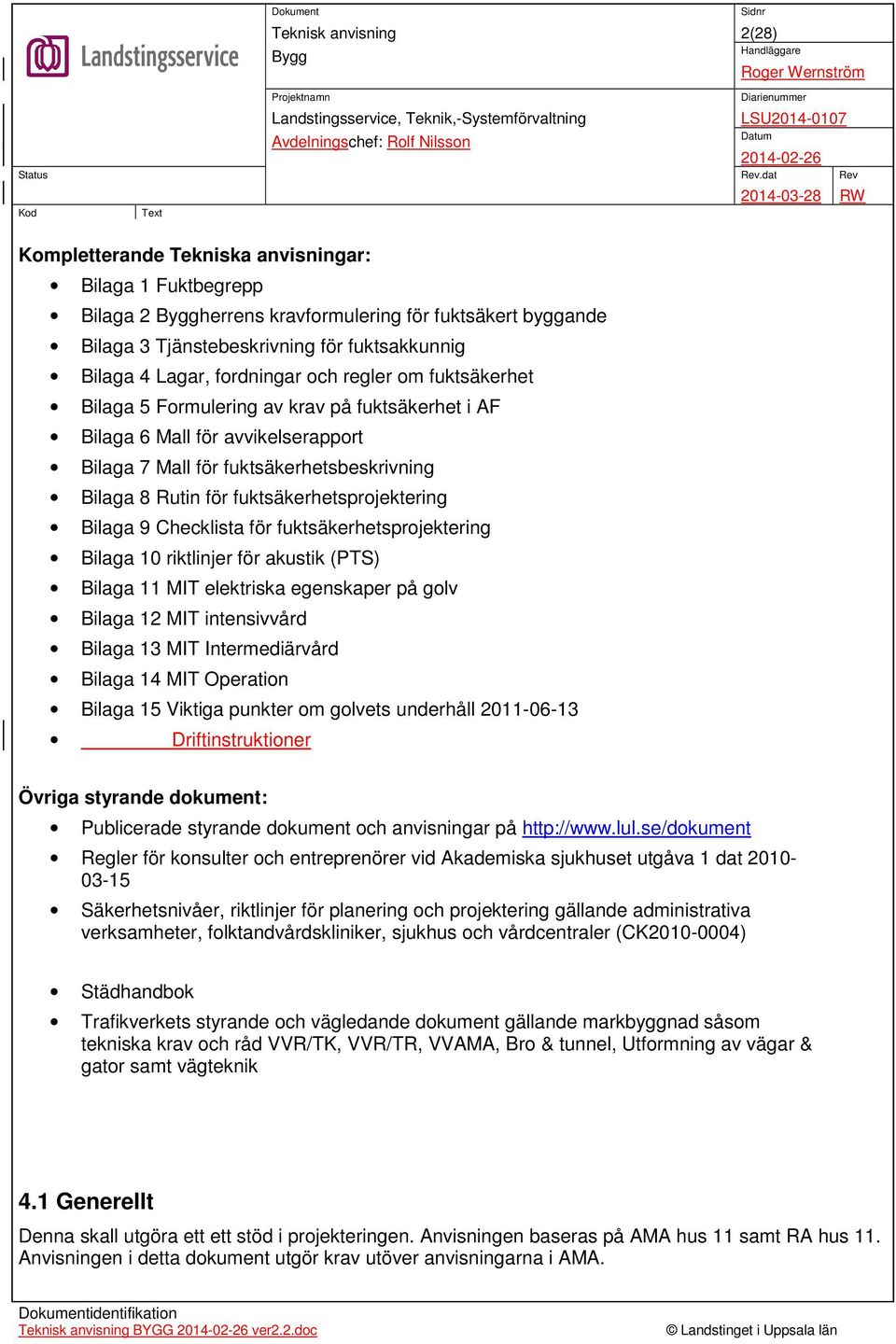

2 2(28) Kompletterande Tekniska anvisningar: Bilaga 1 Fuktbegrepp Bilaga 2 herrens kravformulering för fuktsäkert byggande Bilaga 3 Tjänstebeskrivning för fuktsakkunnig Bilaga 4 Lagar, fordningar och regler om fuktsäkerhet Bilaga 5 Formulering av krav på fuktsäkerhet i AF Bilaga 6 Mall för avvikelserapport Bilaga 7 Mall för fuktsäkerhetsbeskrivning Bilaga 8 Rutin för fuktsäkerhetsprojektering Bilaga 9 Checklista för fuktsäkerhetsprojektering Bilaga 10 riktlinjer för akustik (PTS) Bilaga 11 MIT elektriska egenskaper på golv Bilaga 12 MIT intensivvård Bilaga 13 MIT Intermediärvård Bilaga 14 MIT Operation Bilaga 15 Viktiga punkter om golvets underhåll Driftinstruktioner Övriga styrande dokument: Publicerade styrande dokument och anvisningar på Regler för konsulter och entreprenörer vid Akademiska sjukhuset utgåva 1 dat Säkerhetsnivåer, riktlinjer för planering och projektering gällande administrativa verksamheter, folktandvårdskliniker, sjukhus och vårdcentraler (CK ) Städhandbok Trafikverkets styrande och vägledande dokument gällande markbyggnad såsom tekniska krav och råd VVR/TK, VVR/TR, VVAMA, Bro & tunnel, Utformning av vägar & gator samt vägteknik 4.1 Generellt Denna skall utgöra ett ett stöd i projekteringen. Anvisningen baseras på AMA hus 11 samt RA hus 11. Anvisningen i detta dokument utgör krav utöver anvisningarna i AMA. BYGG ver2.2.doc

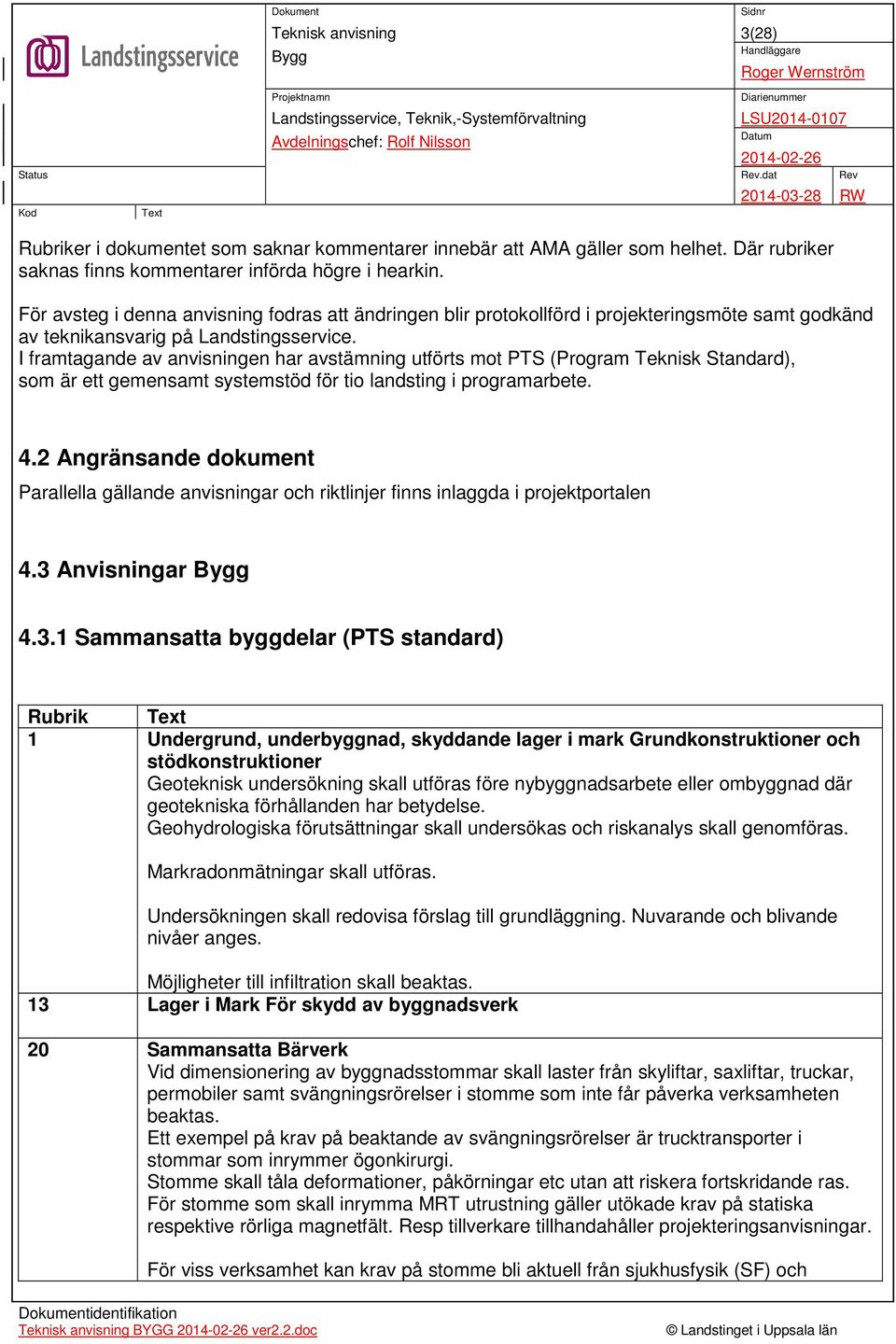

3 3(28) Rubriker i dokumentet som saknar kommentarer innebär att AMA gäller som helhet. Där rubriker saknas finns kommentarer införda högre i hearkin. För avsteg i denna anvisning fodras att ändringen blir protokollförd i projekteringsmöte samt godkänd av teknikansvarig på Landstingsservice. I framtagande av anvisningen har avstämning utförts mot PTS (Program Teknisk Standard), som är ett gemensamt systemstöd för tio landsting i programarbete. 4.2 Angränsande dokument Parallella gällande anvisningar och riktlinjer finns inlaggda i projektportalen 4.3 Anvisningar Sammansatta byggdelar (PTS standard) Rubrik 1 Undergrund, underbyggnad, skyddande lager i mark Grundkonstruktioner och stödkonstruktioner Geoteknisk undersökning skall utföras före nybyggnadsarbete eller ombyggnad där geotekniska förhållanden har betydelse. Geohydrologiska förutsättningar skall undersökas och riskanalys skall genomföras. Markradonmätningar skall utföras. Undersökningen skall redovisa förslag till grundläggning. Nuvarande och blivande nivåer anges. Möjligheter till infiltration skall beaktas. 13 Lager i Mark För skydd av byggnadsverk 20 Sammansatta Bärverk Vid dimensionering av byggnadsstommar skall laster från skyliftar, saxliftar, truckar, permobiler samt svängningsrörelser i stomme som inte får påverka verksamheten beaktas. Ett exempel på krav på beaktande av svängningsrörelser är trucktransporter i stommar som inrymmer ögonkirurgi. Stomme skall tåla deformationer, påkörningar etc utan att riskera fortskridande ras. För stomme som skall inrymma MRT utrustning gäller utökade krav på statiska respektive rörliga magnetfält. Resp tillverkare tillhandahåller projekteringsanvisningar. För viss verksamhet kan krav på stomme bli aktuell från sjukhusfysik (SF) och BYGG ver2.2.doc

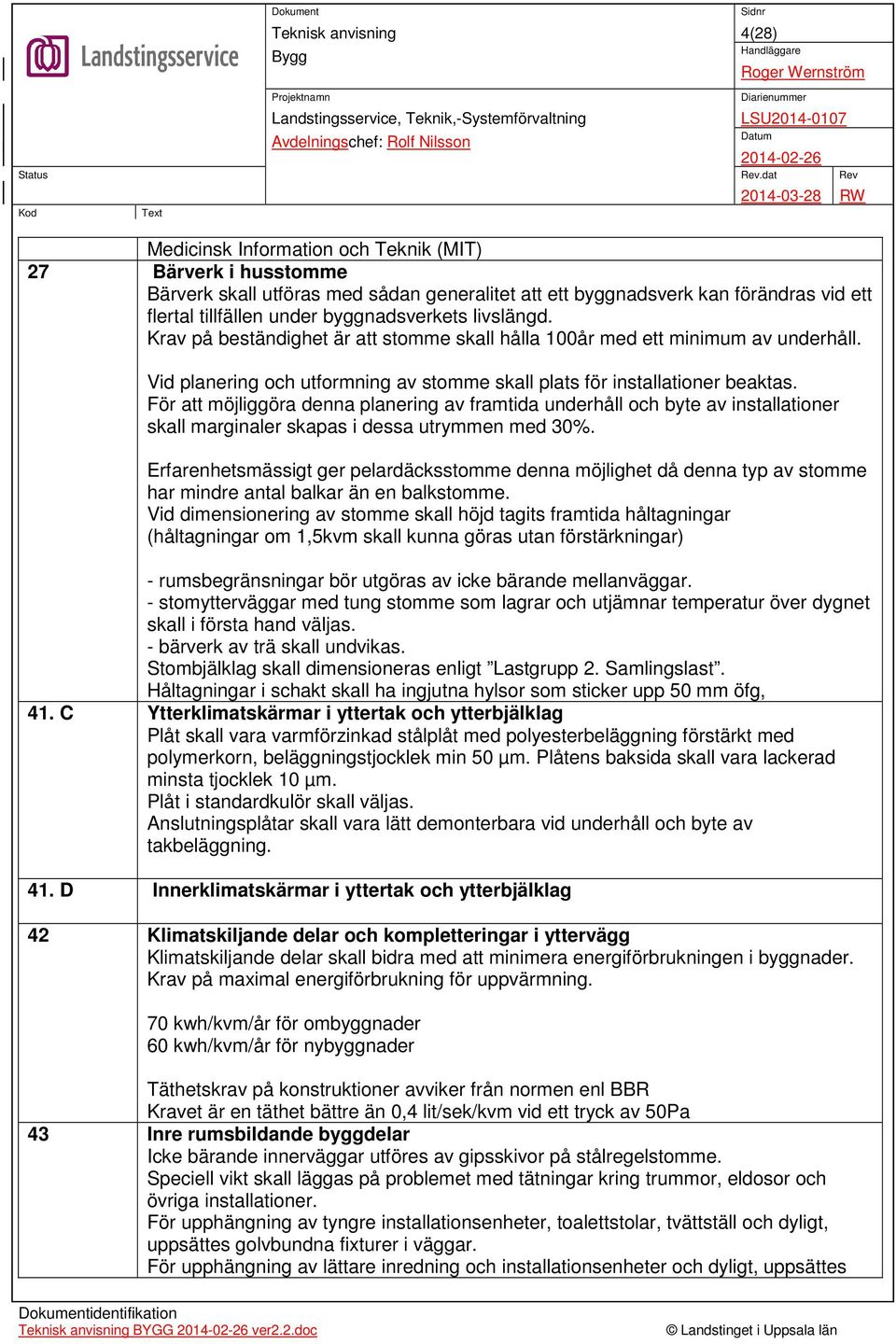

4 4(28) Medicinsk Information och Teknik (MIT) 27 Bärverk i husstomme Bärverk skall utföras med sådan generalitet att ett byggnadsverk kan förändras vid ett flertal tillfällen under byggnadsverkets livslängd. Krav på beständighet är att stomme skall hålla 100år med ett minimum av underhåll. Vid planering och utformning av stomme skall plats för installationer beaktas. För att möjliggöra denna planering av framtida underhåll och byte av installationer skall marginaler skapas i dessa utrymmen med 30%. Erfarenhetsmässigt ger pelardäcksstomme denna möjlighet då denna typ av stomme har mindre antal balkar än en balkstomme. Vid dimensionering av stomme skall höjd tagits framtida håltagningar (håltagningar om 1,5kvm skall kunna göras utan förstärkningar) - rumsbegränsningar bör utgöras av icke bärande mellanväggar. - stomytterväggar med tung stomme som lagrar och utjämnar temperatur över dygnet skall i första hand väljas. - bärverk av trä skall undvikas. Stombjälklag skall dimensioneras enligt Lastgrupp 2. Samlingslast. Håltagningar i schakt skall ha ingjutna hylsor som sticker upp 50 mm öfg, 41. C Ytterklimatskärmar i yttertak och ytterbjälklag Plåt skall vara varmförzinkad stålplåt med polyesterbeläggning förstärkt med polymerkorn, beläggningstjocklek min 50 µm. Plåtens baksida skall vara lackerad minsta tjocklek 10 µm. Plåt i standardkulör skall väljas. Anslutningsplåtar skall vara lätt demonterbara vid underhåll och byte av takbeläggning. 41. D Innerklimatskärmar i yttertak och ytterbjälklag 42 Klimatskiljande delar och kompletteringar i yttervägg Klimatskiljande delar skall bidra med att minimera energiförbrukningen i byggnader. Krav på maximal energiförbrukning för uppvärmning. 70 kwh/kvm/år för ombyggnader 60 kwh/kvm/år för nybyggnader Täthetskrav på konstruktioner avviker från normen enl BBR Kravet är en täthet bättre än 0,4 lit/sek/kvm vid ett tryck av 50Pa 43 Inre rumsbildande byggdelar Icke bärande innerväggar utföres av gipsskivor på stålregelstomme. Speciell vikt skall läggas på problemet med tätningar kring trummor, eldosor och övriga installationer. För upphängning av tyngre installationsenheter, toalettstolar, tvättställ och dyligt, uppsättes golvbundna fixturer i väggar. För upphängning av lättare inredning och installationsenheter och dyligt, uppsättes BYGG ver2.2.doc

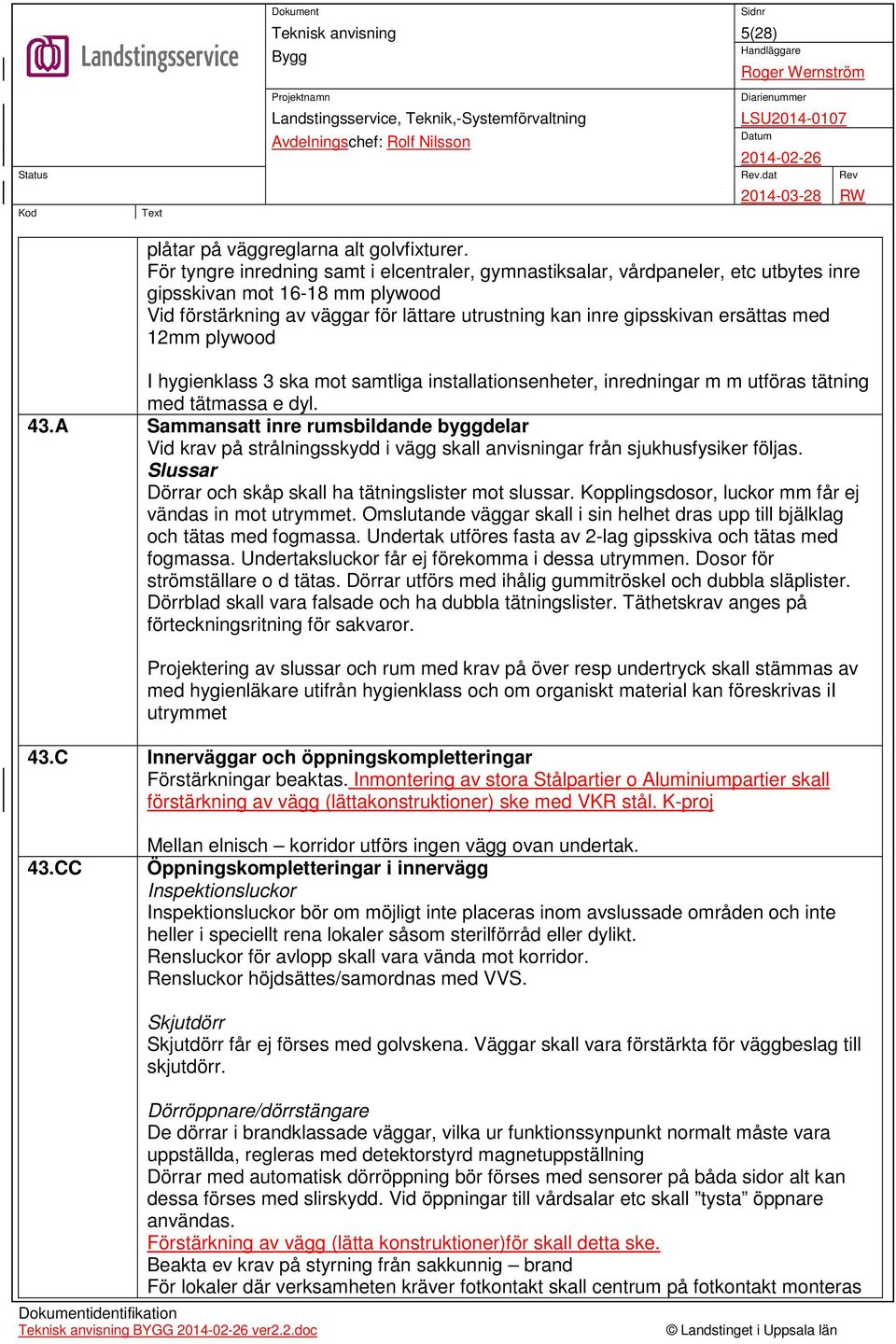

5 5(28) plåtar på väggreglarna alt golvfixturer. För tyngre inredning samt i elcentraler, gymnastiksalar, vårdpaneler, etc utbytes inre gipsskivan mot mm plywood Vid förstärkning av väggar för lättare utrustning kan inre gipsskivan ersättas med 12mm plywood I hygienklass 3 ska mot samtliga installationsenheter, inredningar m m utföras tätning med tätmassa e dyl. 43.A Sammansatt inre rumsbildande byggdelar Vid krav på strålningsskydd i vägg skall anvisningar från sjukhusfysiker följas. Slussar Dörrar och skåp skall ha tätningslister mot slussar. Kopplingsdosor, luckor mm får ej vändas in mot utrymmet. Omslutande väggar skall i sin helhet dras upp till bjälklag och tätas med fogmassa. Undertak utföres fasta av 2-lag gipsskiva och tätas med fogmassa. Undertaksluckor får ej förekomma i dessa utrymmen. Dosor för strömställare o d tätas. Dörrar utförs med ihålig gummitröskel och dubbla släplister. Dörrblad skall vara falsade och ha dubbla tätningslister. Täthetskrav anges på förteckningsritning för sakvaror. Projektering av slussar och rum med krav på över resp undertryck skall stämmas av med hygienläkare utifrån hygienklass och om organiskt material kan föreskrivas ii utrymmet 43.C Innerväggar och öppningskompletteringar Förstärkningar beaktas. Inmontering av stora Stålpartier o Aluminiumpartier skall förstärkning av vägg (lättakonstruktioner) ske med VKR stål. K-proj 43.CC Mellan elnisch korridor utförs ingen vägg ovan undertak. Öppningskompletteringar i innervägg Inspektionsluckor Inspektionsluckor bör om möjligt inte placeras inom avslussade områden och inte heller i speciellt rena lokaler såsom sterilförråd eller dylikt. Rensluckor för avlopp skall vara vända mot korridor. Rensluckor höjdsättes/samordnas med VVS. Skjutdörr Skjutdörr får ej förses med golvskena. Väggar skall vara förstärkta för väggbeslag till skjutdörr. Dörröppnare/dörrstängare De dörrar i brandklassade väggar, vilka ur funktionssynpunkt normalt måste vara uppställda, regleras med detektorstyrd magnetuppställning Dörrar med automatisk dörröppning bör förses med sensorer på båda sidor alt kan dessa förses med slirskydd. Vid öppningar till vårdsalar etc skall tysta öppnare användas. Förstärkning av vägg (lätta konstruktioner)för skall detta ske. Beakta ev krav på styrning från sakkunnig brand För lokaler där verksamheten kräver fotkontakt skall centrum på fotkontakt monteras BYGG ver2.2.doc

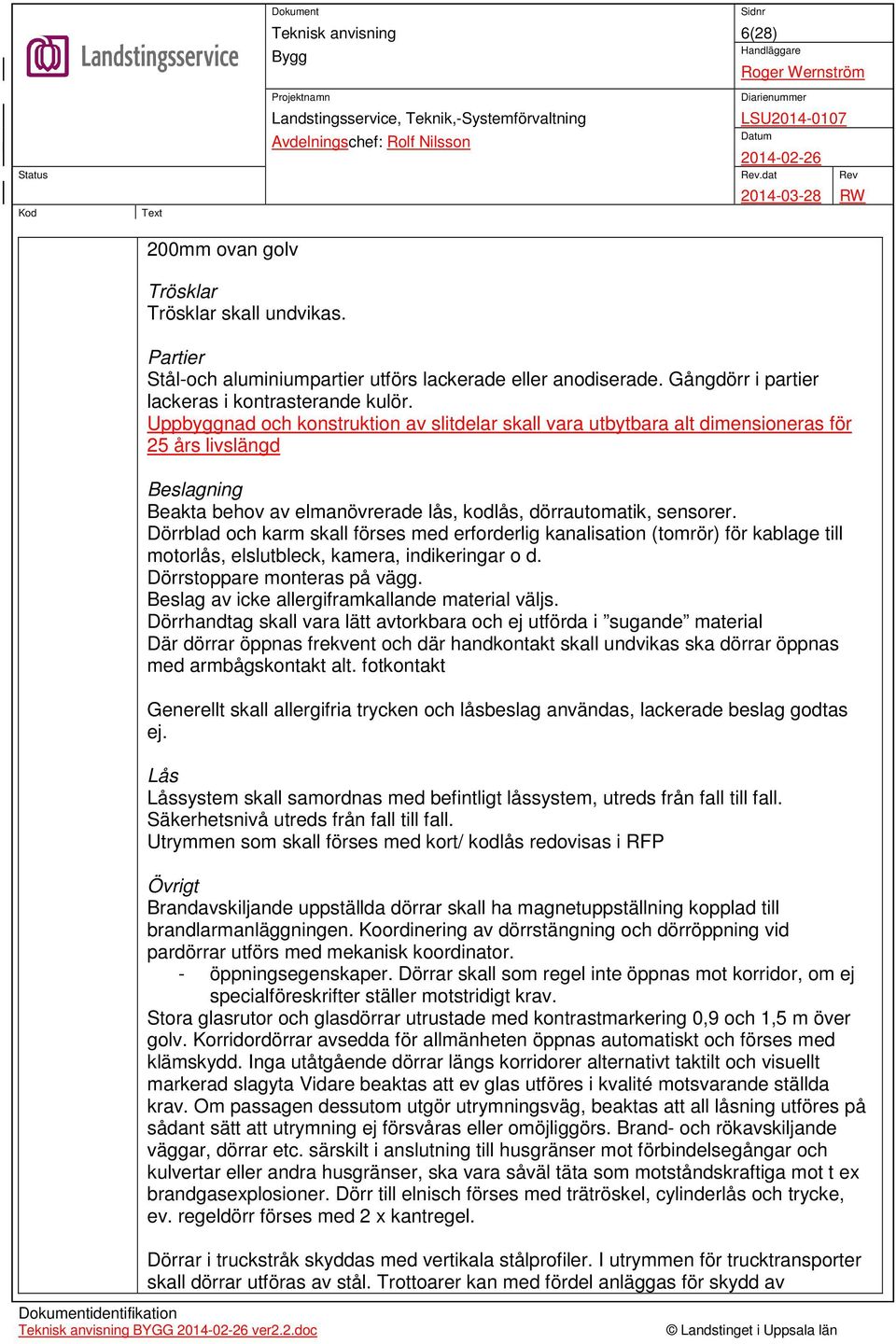

6 6(28) 200mm ovan golv Trösklar Trösklar skall undvikas. Partier Stål-och aluminiumpartier utförs lackerade eller anodiserade. Gångdörr i partier lackeras i kontrasterande kulör. Uppbyggnad och konstruktion av slitdelar skall vara utbytbara alt dimensioneras för 25 års livslängd Beslagning Beakta behov av elmanövrerade lås, kodlås, dörrautomatik, sensorer. Dörrblad och karm skall förses med erforderlig kanalisation (tomrör) för kablage till motorlås, elslutbleck, kamera, indikeringar o d. Dörrstoppare monteras på vägg. Beslag av icke allergiframkallande material väljs. Dörrhandtag skall vara lätt avtorkbara och ej utförda i sugande material Där dörrar öppnas frekvent och där handkontakt skall undvikas ska dörrar öppnas med armbågskontakt alt. fotkontakt Generellt skall allergifria trycken och låsbeslag användas, lackerade beslag godtas ej. Lås Låssystem skall samordnas med befintligt låssystem, utreds från fall till fall. Säkerhetsnivå utreds från fall till fall. Utrymmen som skall förses med kort/ kodlås redovisas i RFP Övrigt Brandavskiljande uppställda dörrar skall ha magnetuppställning kopplad till brandlarmanläggningen. Koordinering av dörrstängning och dörröppning vid pardörrar utförs med mekanisk koordinator. - öppningsegenskaper. Dörrar skall som regel inte öppnas mot korridor, om ej specialföreskrifter ställer motstridigt krav. Stora glasrutor och glasdörrar utrustade med kontrastmarkering 0,9 och 1,5 m över golv. Korridordörrar avsedda för allmänheten öppnas automatiskt och förses med klämskydd. Inga utåtgående dörrar längs korridorer alternativt taktilt och visuellt markerad slagyta Vidare beaktas att ev glas utföres i kvalité motsvarande ställda krav. Om passagen dessutom utgör utrymningsväg, beaktas att all låsning utföres på sådant sätt att utrymning ej försvåras eller omöjliggörs. Brand- och rökavskiljande väggar, dörrar etc. särskilt i anslutning till husgränser mot förbindelsegångar och kulvertar eller andra husgränser, ska vara såväl täta som motståndskraftiga mot t ex brandgasexplosioner. Dörr till elnisch förses med trätröskel, cylinderlås och trycke, ev. regeldörr förses med 2 x kantregel. Dörrar i truckstråk skyddas med vertikala stålprofiler. I utrymmen för trucktransporter skall dörrar utföras av stål. Trottoarer kan med fördel anläggas för skydd av BYGG ver2.2.doc

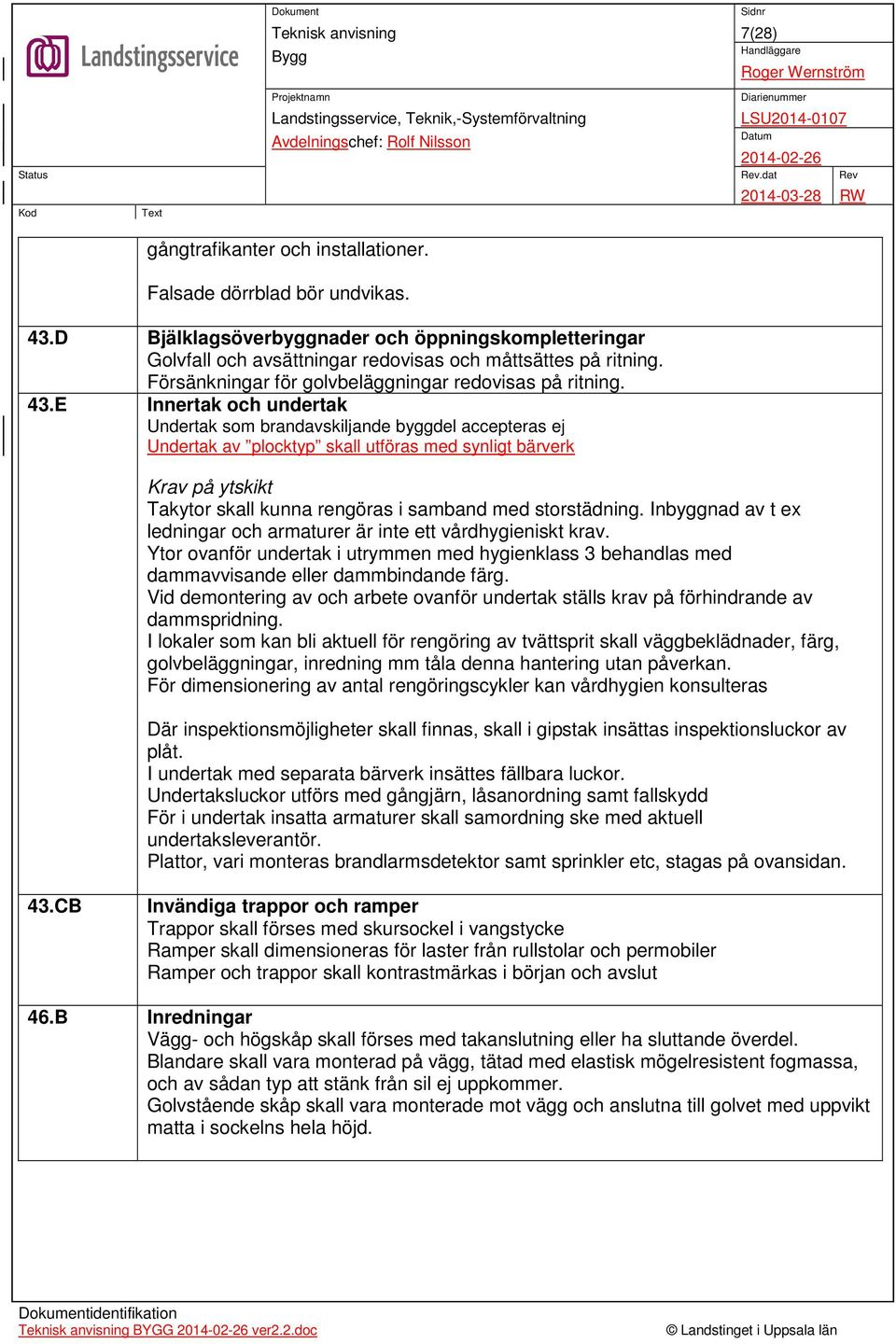

7 7(28) gångtrafikanter och installationer. Falsade dörrblad bör undvikas. 43.D Bjälklagsöverbyggnader och öppningskompletteringar Golvfall och avsättningar redovisas och måttsättes på ritning. Försänkningar för golvbeläggningar redovisas på ritning. 43.E Innertak och undertak Undertak som brandavskiljande byggdel accepteras ej Undertak av plocktyp skall utföras med synligt bärverk Krav på ytskikt Takytor skall kunna rengöras i samband med storstädning. Inbyggnad av t ex ledningar och armaturer är inte ett vårdhygieniskt krav. Ytor ovanför undertak i utrymmen med hygienklass 3 behandlas med dammavvisande eller dammbindande färg. Vid demontering av och arbete ovanför undertak ställs krav på förhindrande av dammspridning. I lokaler som kan bli aktuell för rengöring av tvättsprit skall väggbeklädnader, färg, golvbeläggningar, inredning mm tåla denna hantering utan påverkan. För dimensionering av antal rengöringscykler kan vårdhygien konsulteras Där inspektionsmöjligheter skall finnas, skall i gipstak insättas inspektionsluckor av plåt. I undertak med separata bärverk insättes fällbara luckor. Undertaksluckor utförs med gångjärn, låsanordning samt fallskydd För i undertak insatta armaturer skall samordning ske med aktuell undertaksleverantör. Plattor, vari monteras brandlarmsdetektor samt sprinkler etc, stagas på ovansidan. 43.CB Invändiga trappor och ramper Trappor skall förses med skursockel i vangstycke Ramper skall dimensioneras för laster från rullstolar och permobiler Ramper och trappor skall kontrastmärkas i början och avslut 46.B Inredningar Vägg- och högskåp skall förses med takanslutning eller ha sluttande överdel. Blandare skall vara monterad på vägg, tätad med elastisk mögelresistent fogmassa, och av sådan typ att stänk från sil ej uppkommer. Golvstående skåp skall vara monterade mot vägg och anslutna till golvet med uppvikt matta i sockelns hela höjd. BYGG ver2.2.doc

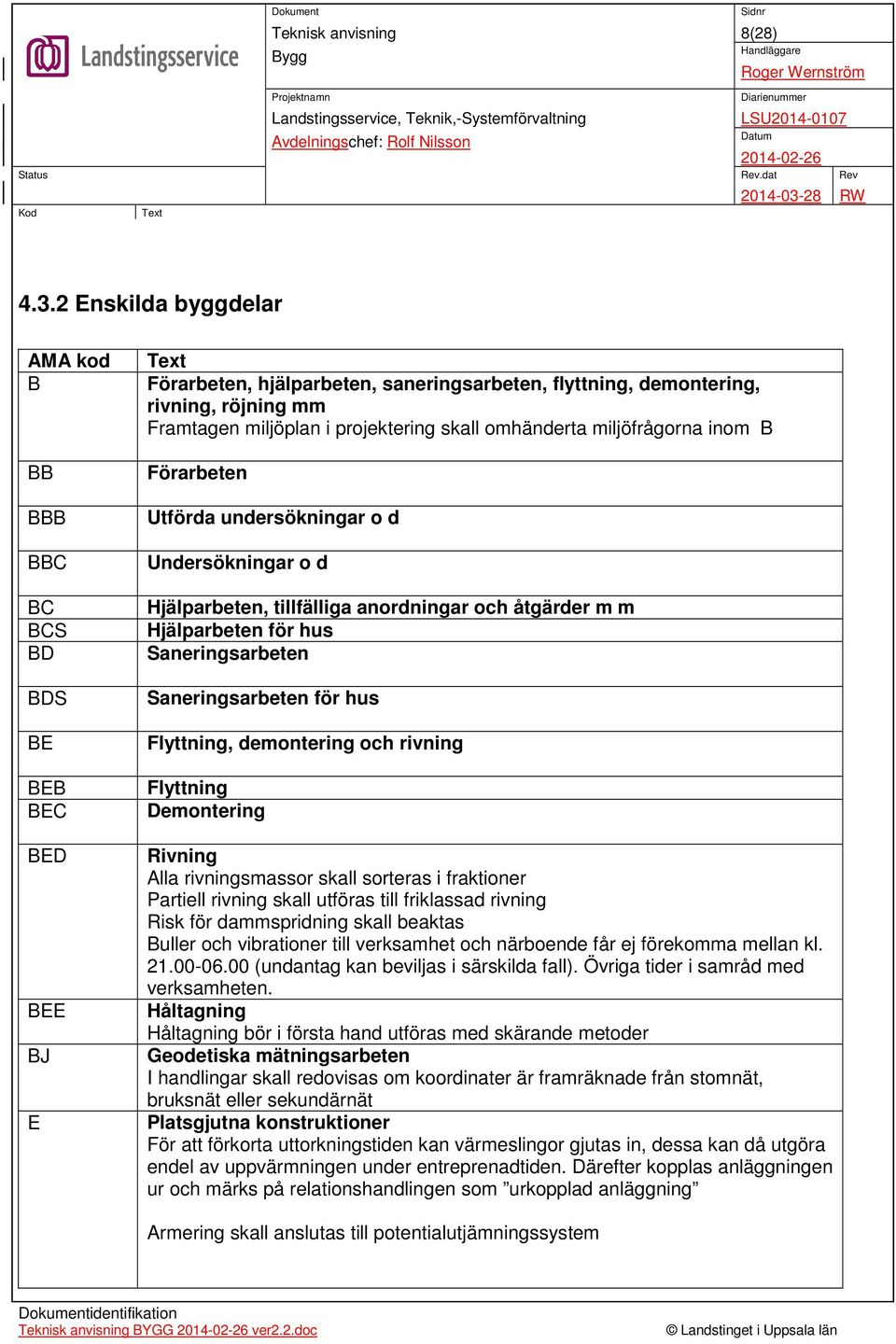

8 8(28) Enskilda byggdelar AMA kod B BB BBB BBC BC BCS BD BDS BE BEB BEC BED BEE BJ E Förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm Framtagen miljöplan i projektering skall omhänderta miljöfrågorna inom B Förarbeten Utförda undersökningar o d Undersökningar o d Hjälparbeten, tillfälliga anordningar och åtgärder m m Hjälparbeten för hus Saneringsarbeten Saneringsarbeten för hus Flyttning, demontering och rivning Flyttning Demontering Rivning Alla rivningsmassor skall sorteras i fraktioner Partiell rivning skall utföras till friklassad rivning Risk för dammspridning skall beaktas Buller och vibrationer till verksamhet och närboende får ej förekomma mellan kl (undantag kan beviljas i särskilda fall). Övriga tider i samråd med verksamheten. Håltagning Håltagning bör i första hand utföras med skärande metoder Geodetiska mätningsarbeten I handlingar skall redovisas om koordinater är framräknade från stomnät, bruksnät eller sekundärnät Platsgjutna konstruktioner För att förkorta uttorkningstiden kan värmeslingor gjutas in, dessa kan då utgöra endel av uppvärmningen under entreprenadtiden. Därefter kopplas anläggningen ur och märks på relationshandlingen som urkopplad anläggning Armering skall anslutas till potentialutjämningssystem BYGG ver2.2.doc

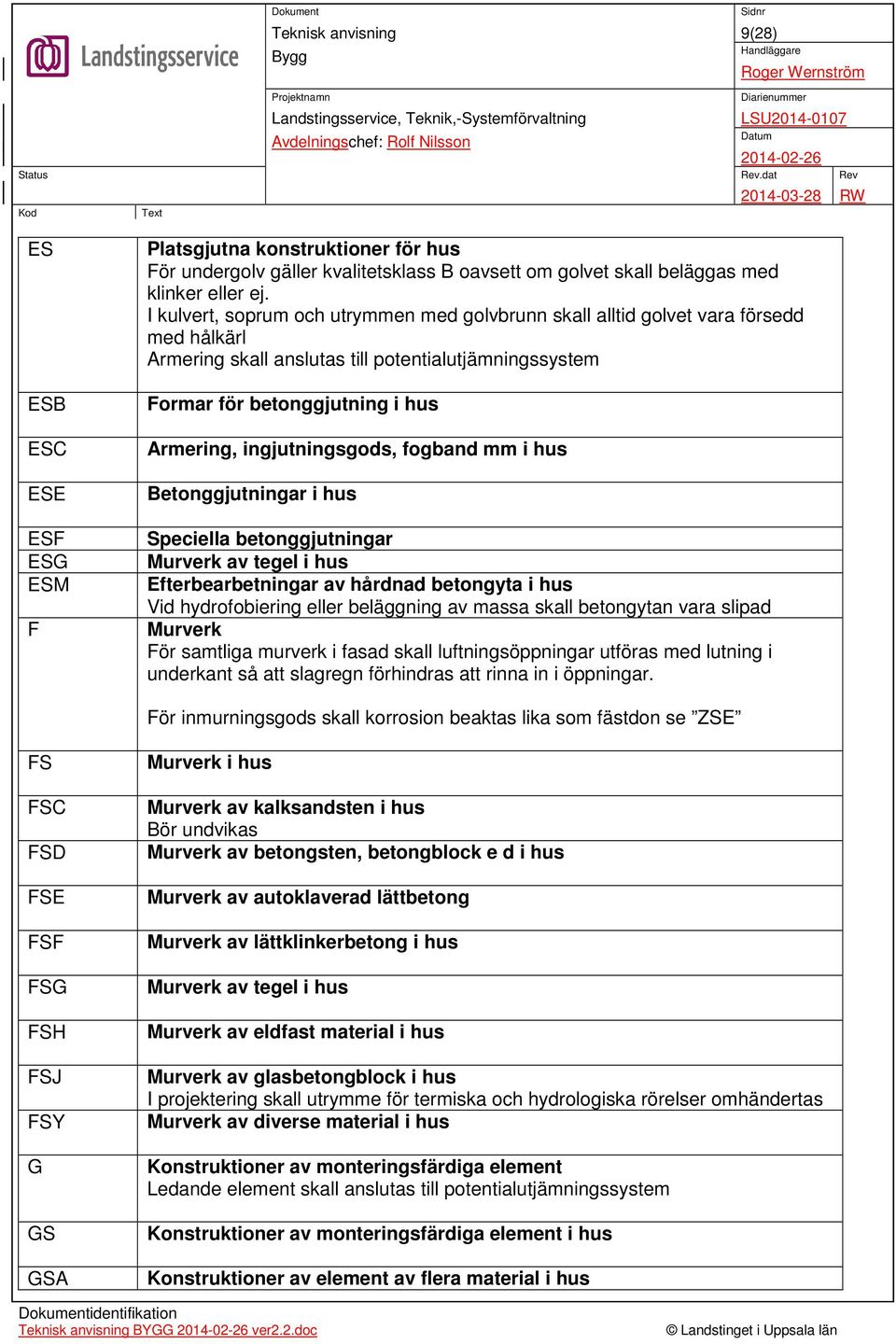

9 9(28) ES ESB ESC ESE ESF ESG ESM F Platsgjutna konstruktioner för hus För undergolv gäller kvalitetsklass B oavsett om golvet skall beläggas med klinker eller ej. I kulvert, soprum och utrymmen med golvbrunn skall alltid golvet vara försedd med hålkärl Armering skall anslutas till potentialutjämningssystem Formar för betonggjutning i hus Armering, ingjutningsgods, fogband mm i hus Betonggjutningar i hus Speciella betonggjutningar Murverk av tegel i hus Efterbearbetningar av hårdnad betongyta i hus Vid hydrofobiering eller beläggning av massa skall betongytan vara slipad Murverk För samtliga murverk i fasad skall luftningsöppningar utföras med lutning i underkant så att slagregn förhindras att rinna in i öppningar. För inmurningsgods skall korrosion beaktas lika som fästdon se ZSE FS FSC FSD FSE FSF FSG FSH FSJ FSY G GS GSA Murverk i hus Murverk av kalksandsten i hus Bör undvikas Murverk av betongsten, betongblock e d i hus Murverk av autoklaverad lättbetong Murverk av lättklinkerbetong i hus Murverk av tegel i hus Murverk av eldfast material i hus Murverk av glasbetongblock i hus I projektering skall utrymme för termiska och hydrologiska rörelser omhändertas Murverk av diverse material i hus Konstruktioner av monteringsfärdiga element Ledande element skall anslutas till potentialutjämningssystem Konstruktioner av monteringsfärdiga element i hus Konstruktioner av element av flera material i hus BYGG ver2.2.doc

10 10(28) GSB GSC GSE GSG GSH GSM GSN GSP Konstruktioner av naturstenselement i hus Naturstenselement som kan ge kalkutfällningar på glas skall undvikas Konstruktioner av betongelement i hus Dokumentation från leverantör skall innehålla uppgifter om tillsatsmedel i betongmassan Installationer får ej förankras så det skadar hållfastheten i prefabreserade konstruktioner Konstruktioner av element av autoklaverad lättbetong i hus Element skall vara uttorkade före montage för att förhindra krympsprickor Konstruktioner av element av lättklinkerbetong Element skall vara uttorkade före montage för att förhindra krympsprickor Konstruktion av tegelelement i hus Konstruktion av metallelement i hus Element skall vara rostskyddade för minst 30 år. Infästningar skall utformas m.h.t. galvanisk korrosion. Ledande konstruktioner skall anslutas till potentialutjämningssystem. Konstruktioner av element av trä eller träbaserat material i hus Konstruktioner av isolerelemt för hus Isolerelement skall skyddas mot påkörning, antingen med påkörningsskydd monterad på golv eller med förstärkt sockel. Där termiska rörelser kan uppstå eller där bjälklag mot väggelement utsätts för nedböjning skall rörelseutrymme skapas. Tätningar får inte göras med silicone baserade produkter. GSR GSY H HS HSB HSD I kylrum, frysrum, krav finns på hygienklasser eller lufttäthet skall genomföringar tätas med skruvmuffar. Konstruktioner av glaselement i hus Glaselement skall utformas så att partiell solavskärmning inte orsakar sprickor i glas. Solavskärmning skall tåla laster från snö och inte utgöra hinder för fönsterputs. Om tak ovan glasgårdar inte tål personlaster skall dessa märkas och förses med skjutbar brygga över glasytan. Konstruktioner av element av diverse material i hus För skorstenar gäller SS-EN 1443 Konstruktioner av längdformvaror Ledande konstruktioner skall anslutas till potentialutjämningssystem. Konstruktioner av längdformvaror i hus Konstruktioner av längdformvaror av metall i hus Konstruktioner av längdformvaror av trä i hus BYGG ver2.2.doc

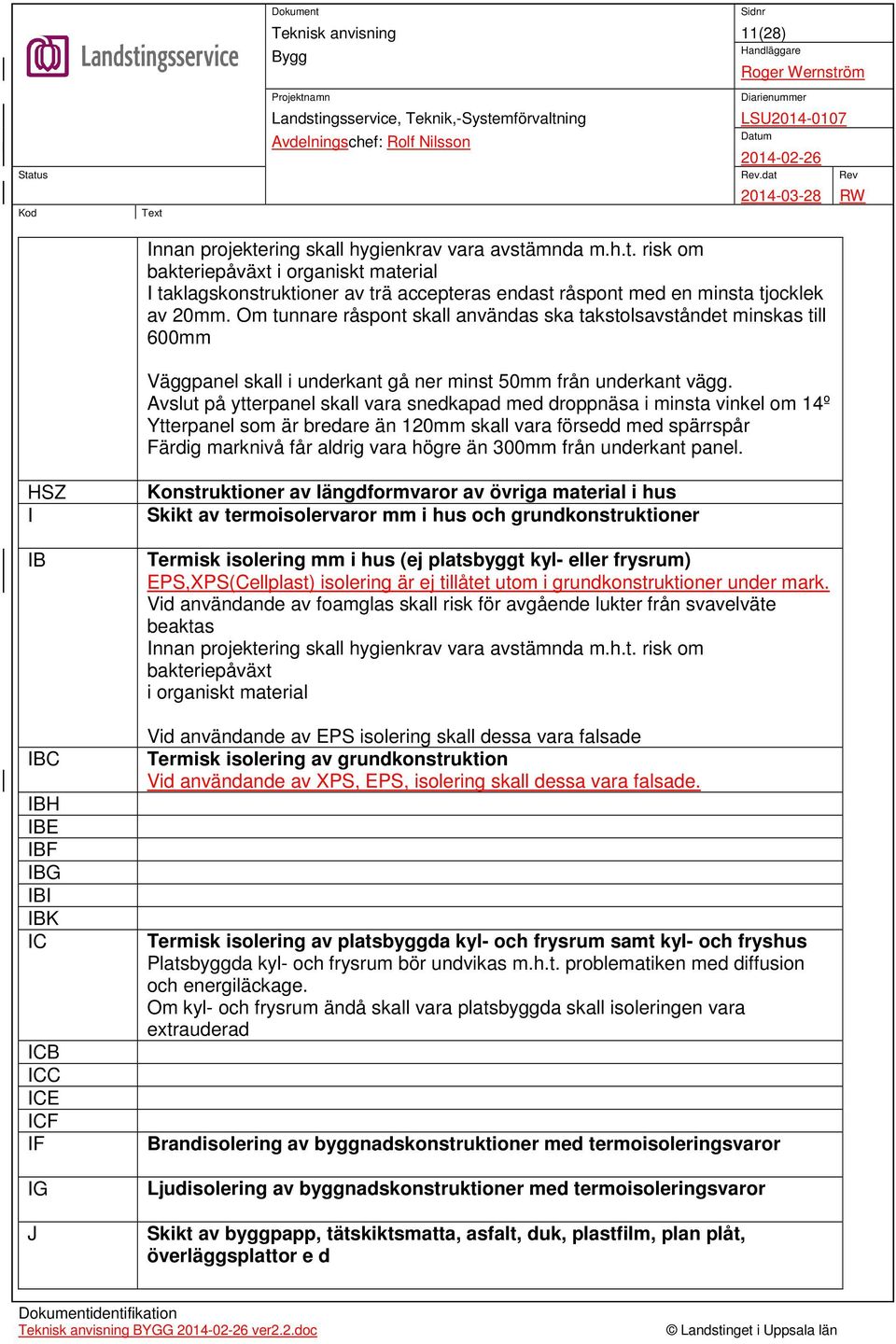

11 11(28) Innan projektering skall hygienkrav vara avstämnda m.h.t. risk om bakteriepåväxt i organiskt material I taklagskonstruktioner av trä accepteras endast råspont med en minsta tjocklek av 20mm. Om tunnare råspont skall användas ska takstolsavståndet minskas till 600mm Väggpanel skall i underkant gå ner minst 50mm från underkant vägg. Avslut på ytterpanel skall vara snedkapad med droppnäsa i minsta vinkel om 14º Ytterpanel som är bredare än 120mm skall vara försedd med spärrspår Färdig marknivå får aldrig vara högre än 300mm från underkant panel. HSZ I IB IBC IBH IBE IBF IBG IBI IBK IC ICB ICC ICE ICF IF IG J Konstruktioner av längdformvaror av övriga material i hus Skikt av termoisolervaror mm i hus och grundkonstruktioner Termisk isolering mm i hus (ej platsbyggt kyl- eller frysrum) EPS,XPS(Cellplast) isolering är ej tillåtet utom i grundkonstruktioner under mark. Vid användande av foamglas skall risk för avgående lukter från svavelväte beaktas Innan projektering skall hygienkrav vara avstämnda m.h.t. risk om bakteriepåväxt i organiskt material Vid användande av EPS isolering skall dessa vara falsade Termisk isolering av grundkonstruktion Vid användande av XPS, EPS, isolering skall dessa vara falsade. Termisk isolering av platsbyggda kyl- och frysrum samt kyl- och fryshus Platsbyggda kyl- och frysrum bör undvikas m.h.t. problematiken med diffusion och energiläckage. Om kyl- och frysrum ändå skall vara platsbyggda skall isoleringen vara extrauderad Brandisolering av byggnadskonstruktioner med termoisoleringsvaror Ljudisolering av byggnadskonstruktioner med termoisoleringsvaror Skikt av byggpapp, tätskiktsmatta, asfalt, duk, plastfilm, plan plåt, överläggsplattor e d BYGG ver2.2.doc

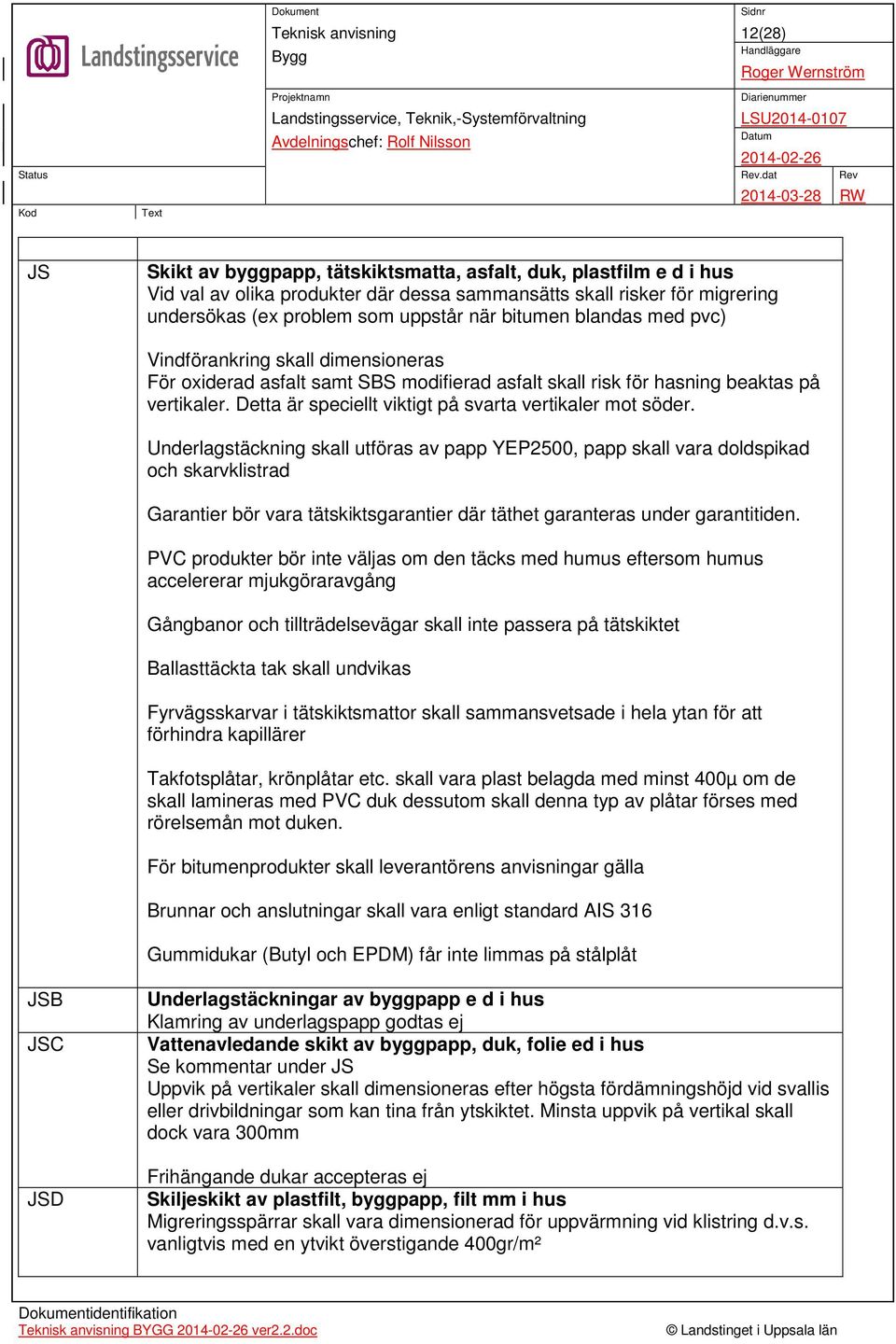

12 12(28) JS Skikt av byggpapp, tätskiktsmatta, asfalt, duk, plastfilm e d i hus Vid val av olika produkter där dessa sammansätts skall risker för migrering undersökas (ex problem som uppstår när bitumen blandas med pvc) Vindförankring skall dimensioneras För oxiderad asfalt samt SBS modifierad asfalt skall risk för hasning beaktas på vertikaler. Detta är speciellt viktigt på svarta vertikaler mot söder. Underlagstäckning skall utföras av papp YEP2500, papp skall vara doldspikad och skarvklistrad Garantier bör vara tätskiktsgarantier där täthet garanteras under garantitiden. PVC produkter bör inte väljas om den täcks med humus eftersom humus accelererar mjukgöraravgång Gångbanor och tillträdelsevägar skall inte passera på tätskiktet Ballasttäckta tak skall undvikas Fyrvägsskarvar i tätskiktsmattor skall sammansvetsade i hela ytan för att förhindra kapillärer Takfotsplåtar, krönplåtar etc. skall vara plast belagda med minst 400µ om de skall lamineras med PVC duk dessutom skall denna typ av plåtar förses med rörelsemån mot duken. För bitumenprodukter skall leverantörens anvisningar gälla Brunnar och anslutningar skall vara enligt standard AIS 316 Gummidukar (Butyl och EPDM) får inte limmas på stålplåt JSB JSC JSD Underlagstäckningar av byggpapp e d i hus Klamring av underlagspapp godtas ej Vattenavledande skikt av byggpapp, duk, folie ed i hus Se kommentar under JS Uppvik på vertikaler skall dimensioneras efter högsta fördämningshöjd vid svallis eller drivbildningar som kan tina från ytskiktet. Minsta uppvik på vertikal skall dock vara 300mm Frihängande dukar accepteras ej Skiljeskikt av plastfilt, byggpapp, filt mm i hus Migreringsspärrar skall vara dimensionerad för uppvärmning vid klistring d.v.s. vanligtvis med en ytvikt överstigande 400gr/m² BYGG ver2.2.doc

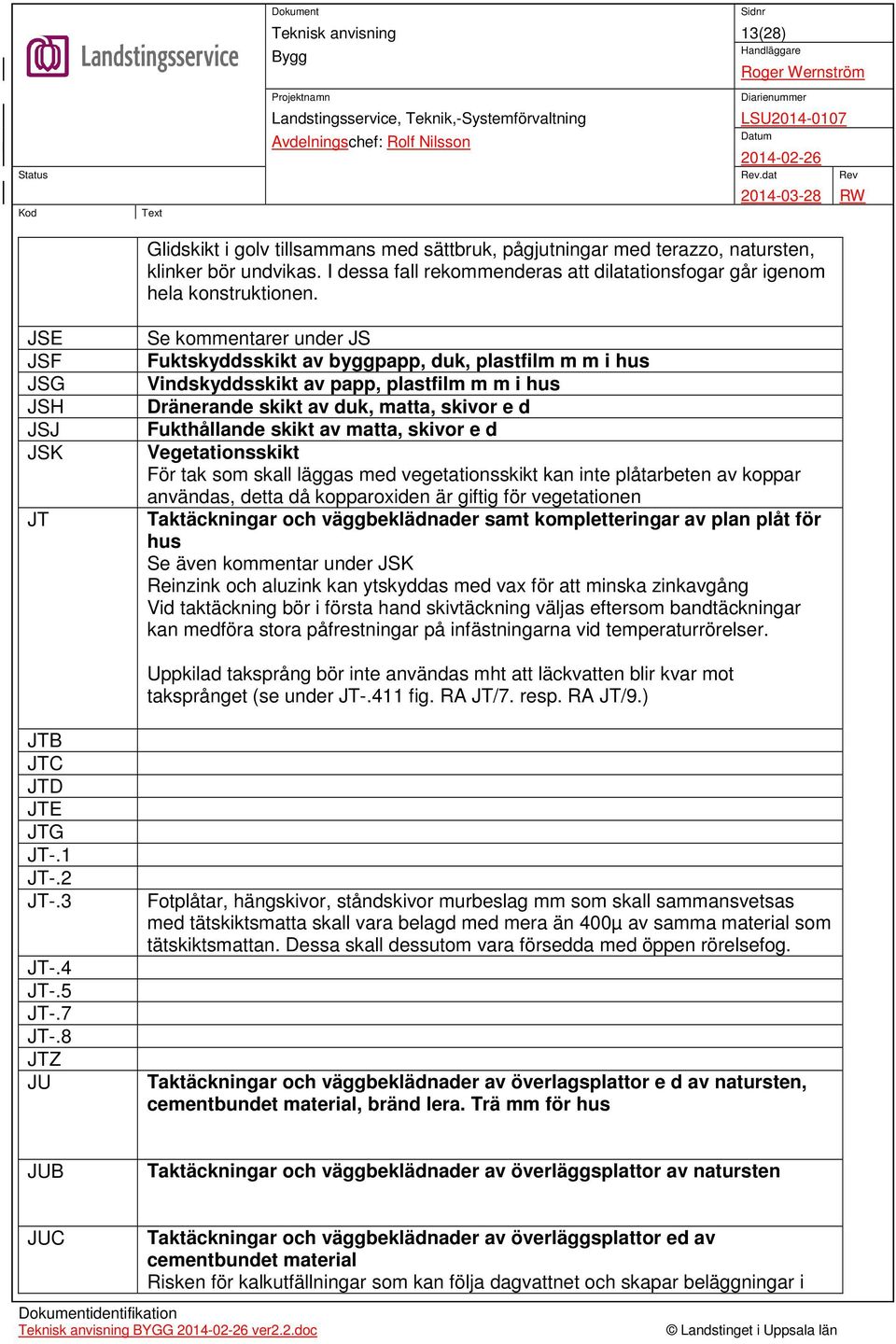

13 13(28) Glidskikt i golv tillsammans med sättbruk, pågjutningar med terazzo, natursten, klinker bör undvikas. I dessa fall rekommenderas att dilatationsfogar går igenom hela konstruktionen. JSE JSF JSG JSH JSJ JSK JT Se kommentarer under JS Fuktskyddsskikt av byggpapp, duk, plastfilm m m i hus Vindskyddsskikt av papp, plastfilm m m i hus Dränerande skikt av duk, matta, skivor e d Fukthållande skikt av matta, skivor e d Vegetationsskikt För tak som skall läggas med vegetationsskikt kan inte plåtarbeten av koppar användas, detta då kopparoxiden är giftig för vegetationen Taktäckningar och väggbeklädnader samt kompletteringar av plan plåt för hus Se även kommentar under JSK Reinzink och aluzink kan ytskyddas med vax för att minska zinkavgång Vid taktäckning bör i första hand skivtäckning väljas eftersom bandtäckningar kan medföra stora påfrestningar på infästningarna vid temperaturrörelser. Uppkilad taksprång bör inte användas mht att läckvatten blir kvar mot taksprånget (se under JT-.411 fig. RA JT/7. resp. RA JT/9.) JTB JTC JTD JTE JTG JT-.1 JT-.2 JT-.3 JT-.4 JT-.5 JT-.7 JT-.8 JTZ JU Fotplåtar, hängskivor, ståndskivor murbeslag mm som skall sammansvetsas med tätskiktsmatta skall vara belagd med mera än 400µ av samma material som tätskiktsmattan. Dessa skall dessutom vara försedda med öppen rörelsefog. Taktäckningar och väggbeklädnader av överlagsplattor e d av natursten, cementbundet material, bränd lera. Trä mm för hus JUB Taktäckningar och väggbeklädnader av överläggsplattor av natursten JUC Taktäckningar och väggbeklädnader av överläggsplattor ed av cementbundet material Risken för kalkutfällningar som kan följa dagvattnet och skapar beläggningar i BYGG ver2.2.doc

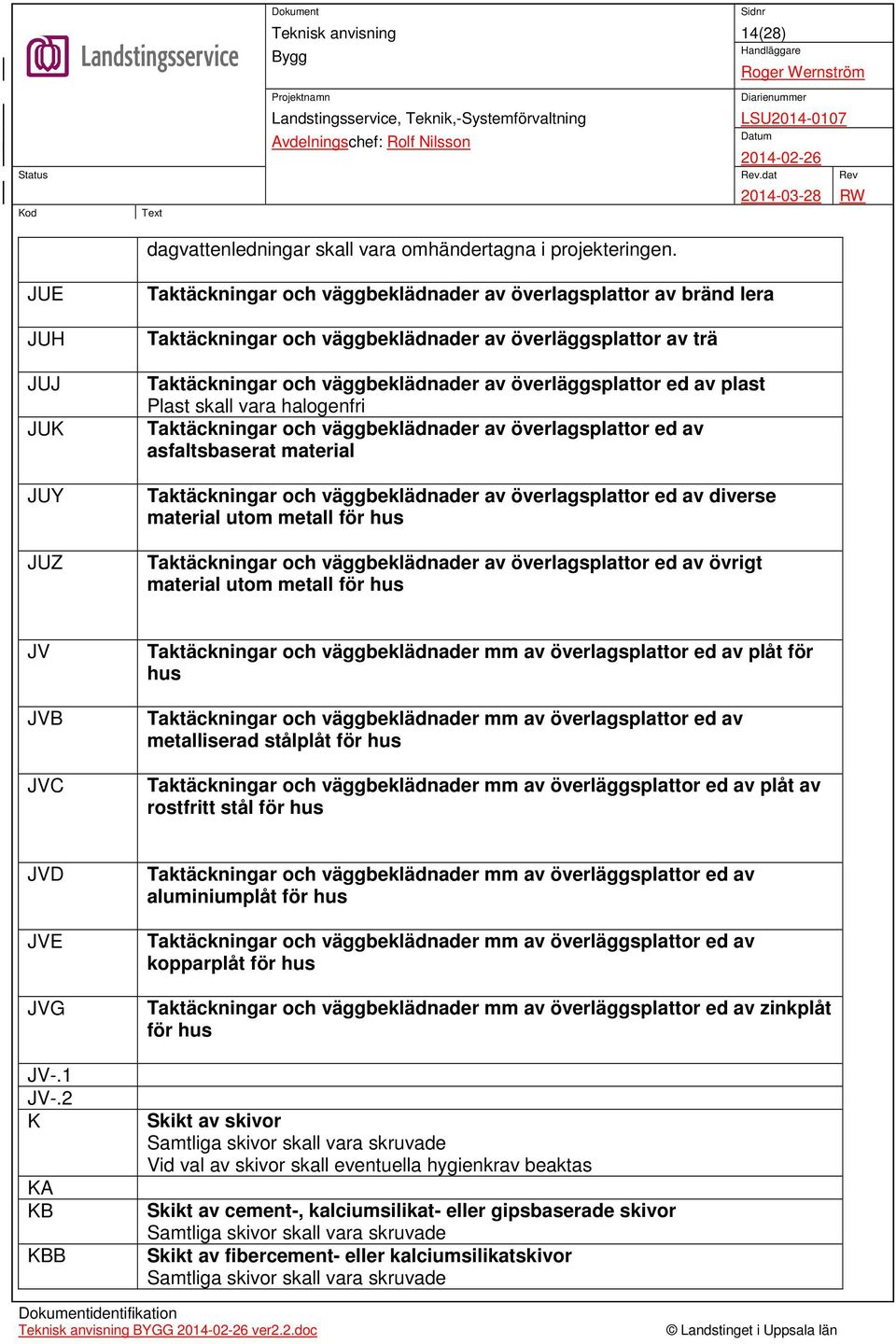

14 14(28) dagvattenledningar skall vara omhändertagna i projekteringen. JUE JUH JUJ JUK JUY JUZ Taktäckningar och väggbeklädnader av överlagsplattor av bränd lera Taktäckningar och väggbeklädnader av överläggsplattor av trä Taktäckningar och väggbeklädnader av överläggsplattor ed av plast Plast skall vara halogenfri Taktäckningar och väggbeklädnader av överlagsplattor ed av asfaltsbaserat material Taktäckningar och väggbeklädnader av överlagsplattor ed av diverse material utom metall för hus Taktäckningar och väggbeklädnader av överlagsplattor ed av övrigt material utom metall för hus JV JVB JVC Taktäckningar och väggbeklädnader mm av överlagsplattor ed av plåt för hus Taktäckningar och väggbeklädnader mm av överlagsplattor ed av metalliserad stålplåt för hus Taktäckningar och väggbeklädnader mm av överläggsplattor ed av plåt av rostfritt stål för hus JVD JVE JVG JV-.1 JV-.2 K KA KB KBB Taktäckningar och väggbeklädnader mm av överläggsplattor ed av aluminiumplåt för hus Taktäckningar och väggbeklädnader mm av överläggsplattor ed av kopparplåt för hus Taktäckningar och väggbeklädnader mm av överläggsplattor ed av zinkplåt för hus Skikt av skivor Samtliga skivor skall vara skruvade Vid val av skivor skall eventuella hygienkrav beaktas Skikt av cement-, kalciumsilikat- eller gipsbaserade skivor Samtliga skivor skall vara skruvade Skikt av fibercement- eller kalciumsilikatskivor Samtliga skivor skall vara skruvade BYGG ver2.2.doc

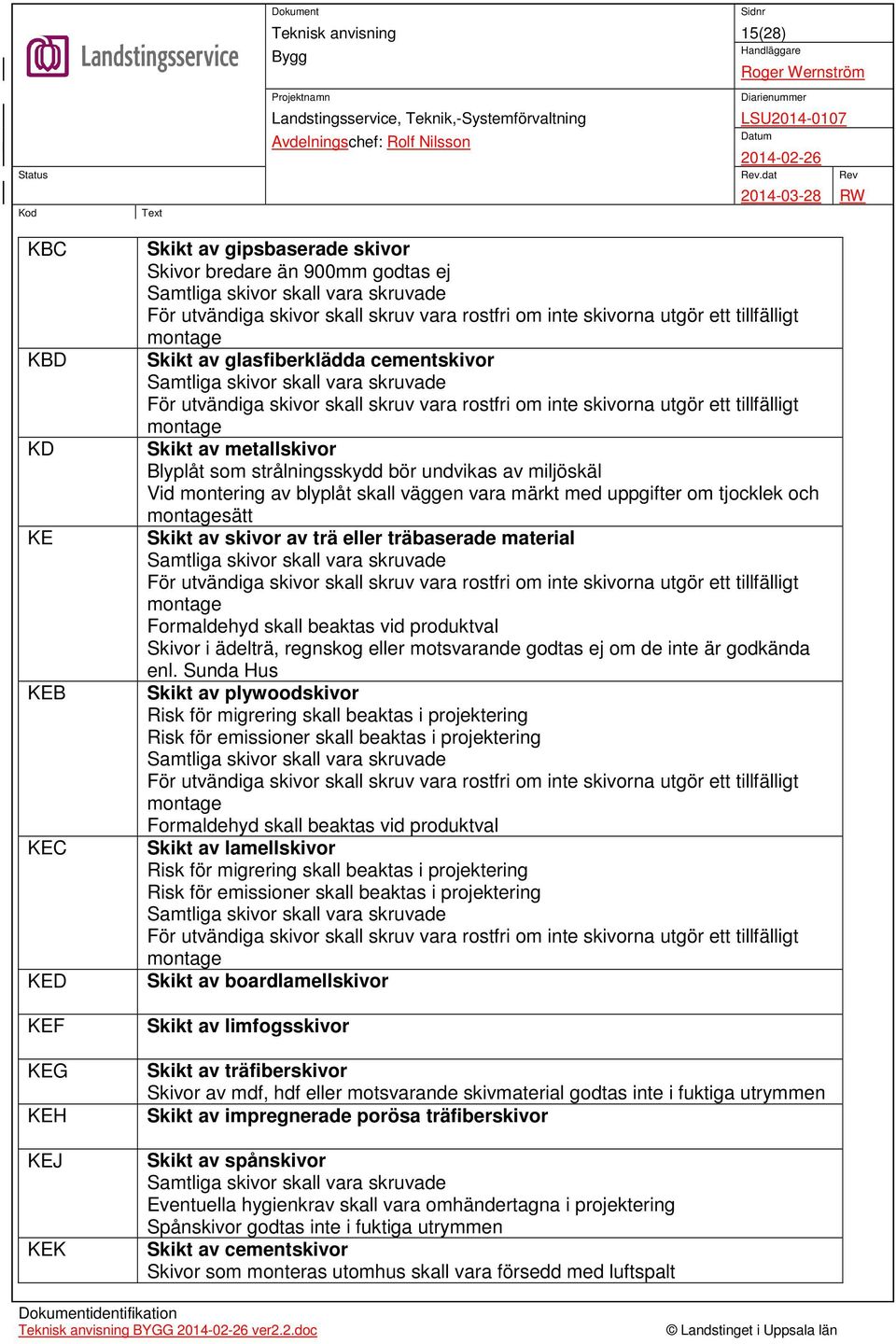

15 15(28) KBC KBD KD KE KEB KEC KED KEF KEG KEH KEJ KEK Skikt av gipsbaserade skivor Skivor bredare än 900mm godtas ej Samtliga skivor skall vara skruvade För utvändiga skivor skall skruv vara rostfri om inte skivorna utgör ett tillfälligt montage Skikt av glasfiberklädda cementskivor Samtliga skivor skall vara skruvade För utvändiga skivor skall skruv vara rostfri om inte skivorna utgör ett tillfälligt montage Skikt av metallskivor Blyplåt som strålningsskydd bör undvikas av miljöskäl Vid montering av blyplåt skall väggen vara märkt med uppgifter om tjocklek och montagesätt Skikt av skivor av trä eller träbaserade material Samtliga skivor skall vara skruvade För utvändiga skivor skall skruv vara rostfri om inte skivorna utgör ett tillfälligt montage Formaldehyd skall beaktas vid produktval Skivor i ädelträ, regnskog eller motsvarande godtas ej om de inte är godkända enl. Sunda Hus Skikt av plywoodskivor Risk för migrering skall beaktas i projektering Risk för emissioner skall beaktas i projektering Samtliga skivor skall vara skruvade För utvändiga skivor skall skruv vara rostfri om inte skivorna utgör ett tillfälligt montage Formaldehyd skall beaktas vid produktval Skikt av lamellskivor Risk för migrering skall beaktas i projektering Risk för emissioner skall beaktas i projektering Samtliga skivor skall vara skruvade För utvändiga skivor skall skruv vara rostfri om inte skivorna utgör ett tillfälligt montage Skikt av boardlamellskivor Skikt av limfogsskivor Skikt av träfiberskivor Skivor av mdf, hdf eller motsvarande skivmaterial godtas inte i fuktiga utrymmen Skikt av impregnerade porösa träfiberskivor Skikt av spånskivor Samtliga skivor skall vara skruvade Eventuella hygienkrav skall vara omhändertagna i projektering Spånskivor godtas inte i fuktiga utrymmen Skikt av cementskivor Skivor som monteras utomhus skall vara försedd med luftspalt BYGG ver2.2.doc

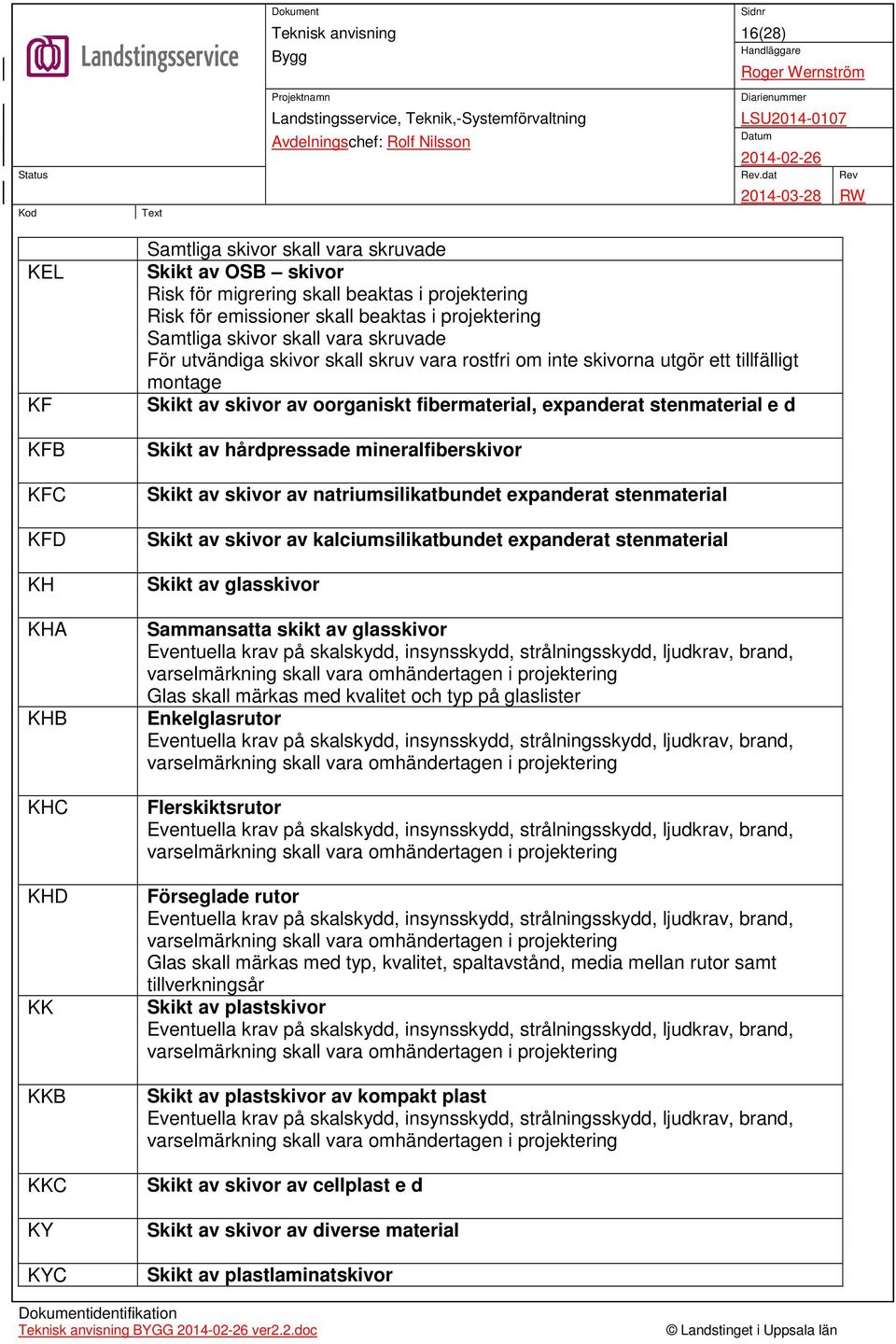

16 16(28) KEL KF KFB KFC KFD KH KHA KHB KHC KHD KK KKB KKC KY KYC Samtliga skivor skall vara skruvade Skikt av OSB skivor Risk för migrering skall beaktas i projektering Risk för emissioner skall beaktas i projektering Samtliga skivor skall vara skruvade För utvändiga skivor skall skruv vara rostfri om inte skivorna utgör ett tillfälligt montage Skikt av skivor av oorganiskt fibermaterial, expanderat stenmaterial e d Skikt av hårdpressade mineralfiberskivor Skikt av skivor av natriumsilikatbundet expanderat stenmaterial Skikt av skivor av kalciumsilikatbundet expanderat stenmaterial Skikt av glasskivor Sammansatta skikt av glasskivor Eventuella krav på skalskydd, insynsskydd, strålningsskydd, ljudkrav, brand, varselmärkning skall vara omhändertagen i projektering Glas skall märkas med kvalitet och typ på glaslister Enkelglasrutor Eventuella krav på skalskydd, insynsskydd, strålningsskydd, ljudkrav, brand, varselmärkning skall vara omhändertagen i projektering Flerskiktsrutor Eventuella krav på skalskydd, insynsskydd, strålningsskydd, ljudkrav, brand, varselmärkning skall vara omhändertagen i projektering Förseglade rutor Eventuella krav på skalskydd, insynsskydd, strålningsskydd, ljudkrav, brand, varselmärkning skall vara omhändertagen i projektering Glas skall märkas med typ, kvalitet, spaltavstånd, media mellan rutor samt tillverkningsår Skikt av plastskivor Eventuella krav på skalskydd, insynsskydd, strålningsskydd, ljudkrav, brand, varselmärkning skall vara omhändertagen i projektering Skikt av plastskivor av kompakt plast Eventuella krav på skalskydd, insynsskydd, strålningsskydd, ljudkrav, brand, varselmärkning skall vara omhändertagen i projektering Skikt av skivor av cellplast e d Skikt av skivor av diverse material Skikt av plastlaminatskivor BYGG ver2.2.doc

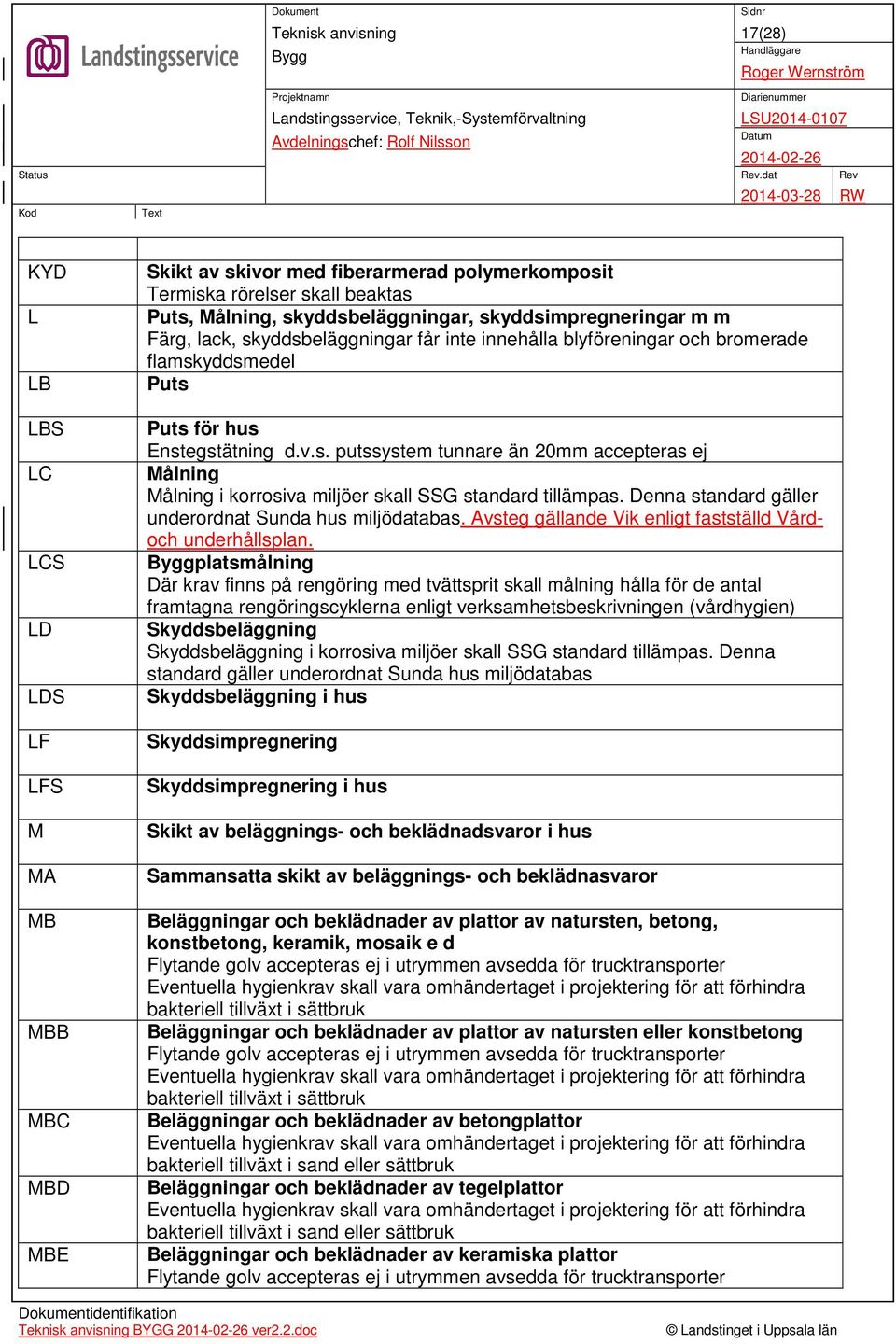

17 17(28) KYD L LB LBS LC LCS LD LDS LF LFS M MA MB MBB MBC MBD MBE Skikt av skivor med fiberarmerad polymerkomposit Termiska rörelser skall beaktas Puts, Målning, skyddsbeläggningar, skyddsimpregneringar m m Färg, lack, skyddsbeläggningar får inte innehålla blyföreningar och bromerade flamskyddsmedel Puts Puts för hus Enstegstätning d.v.s. putssystem tunnare än 20mm accepteras ej Målning Målning i korrosiva miljöer skall SSG standard tillämpas. Denna standard gäller underordnat Sunda hus miljödatabas. Avsteg gällande Vik enligt fastställd Vårdoch underhållsplan. platsmålning Där krav finns på rengöring med tvättsprit skall målning hålla för de antal framtagna rengöringscyklerna enligt verksamhetsbeskrivningen (vårdhygien) Skyddsbeläggning Skyddsbeläggning i korrosiva miljöer skall SSG standard tillämpas. Denna standard gäller underordnat Sunda hus miljödatabas Skyddsbeläggning i hus Skyddsimpregnering Skyddsimpregnering i hus Skikt av beläggnings- och beklädnadsvaror i hus Sammansatta skikt av beläggnings- och beklädnasvaror Beläggningar och beklädnader av plattor av natursten, betong, konstbetong, keramik, mosaik e d Flytande golv accepteras ej i utrymmen avsedda för trucktransporter Eventuella hygienkrav skall vara omhändertaget i projektering för att förhindra bakteriell tillväxt i sättbruk Beläggningar och beklädnader av plattor av natursten eller konstbetong Flytande golv accepteras ej i utrymmen avsedda för trucktransporter Eventuella hygienkrav skall vara omhändertaget i projektering för att förhindra bakteriell tillväxt i sättbruk Beläggningar och beklädnader av betongplattor Eventuella hygienkrav skall vara omhändertaget i projektering för att förhindra bakteriell tillväxt i sand eller sättbruk Beläggningar och beklädnader av tegelplattor Eventuella hygienkrav skall vara omhändertaget i projektering för att förhindra bakteriell tillväxt i sand eller sättbruk Beläggningar och beklädnader av keramiska plattor Flytande golv accepteras ej i utrymmen avsedda för trucktransporter BYGG ver2.2.doc

18 18(28) MBY MC MCB MCC ME MEB MEC MED MF MFB MFD MFG MFH MFK Eventuella hygienkrav skall vara omhändertaget i projektering för att förhindra bakteriell tillväxt i sättbruk Klinkergolv och tätskiktsmatta godtas ej i lokaler med patientverksamhet ej heller i lokaler där krav finns mot bakteriell tillväxt? Beläggningar av trä Beläggningar av laminat Laminat innehållande, mdf, hdf och spånskiva får inte läggas i utrymmen som städas med våta metoder. Beläggningar av textil, kork, linoleum, gummi, plast mm och tätskikt av plastmatta Beläggningar skall i samtliga rum där patienter vistas förses med uppvikt sockel om minst 150mm, även bakom dörrkarmar. Dörrkarmar skall avslutas minst 8mm från golv mht rengöring. Uppvikt sockel skall avslutas med mjukfog för att inte bilda kant för smuts. Beläggningar av matta eller plattor av textil Beläggningar av textilmattor får inte förekomma Beläggningar av korkplattor Beläggningar av kork får inte läggas i utrymmen där städning sker med våta metoder Beläggningar av matta eller plattor av linoleum Beläggningar av linoleum får endast förekomma i lokaler utan patientverksamhet och där hygienkravet medger detta Beläggningar av matta eller plattor av gummi Beläggningar skall i samtliga rum där patienter vistas förses med uppvikt sockel om minst 150mm, även bakom dörrkarmar. Dörrkarmar skall avslutas minst 8mm från golv mht rengöring. Uppvikt sockel skall avslutas med mjukfog för att inte bilda kant för smuts. Gummiprodukter skall ha provningsintyg om ljusäkthet från ackrediterad provare Beläggningar av matta eller plattor av plast och tätskikt av plastmatta Skall vara fria från PVC. För tätskikt skall projektering redovisa täthetskraven. Anvisning enl AMA om 25mm tröskel utgår och skall omhändertas med fall i våtrum samt att tätskikt ansluts tätt mot angränsande utrymmen Skäl för att använda plastmattor är städbarhet, utrymmen med golvbrunnar, hygienkrav. Om golv på mark skall beläggas med plastmatta bör matta med så låg iblandning med mjukgörare i ytfolien användas att skadliga gaser ej avges. Golvmattor i våtrum ska vara GBR-godkända i klass VT och monteras av GVK- BYGG ver2.2.doc

19 19(28) behörig golv- läggare enligt GVK:s anvisningar. Samtliga plastmattor ska maskinfräsas i fogarna och trådsvetsas enligt fabrikantens anvisningar. Mattans båda skikt skall vara svetsbara vid samma temperatur. Där mattan skall dras upp som sockel utföres denna 150 mm hög. (Synlig sockel) MH MHB MHD MHF MHG MHJ MJ MJD MJG MJH MJK Beläggningar av massa Sprickor i beläggningsmassor godtas ej Beläggningar skall ha uppvikt sockel om minst 150mm. I soprum skall hålkärl läggas med en radie om minst 40mm Vid läggning av epoxi skall särskilda åtgärder vidtas för att eliminera hartsning av massan mellan läggningsetapperna. För beläggningar där trucktrafik eller skurmaskiner kan bli aktuell skall minsta beläggningstjocklek vara 4mm För akrylmassor skall avgående lukter från metylakrylat omhändertas Beläggningar av cementmosaikmassa Sprickor i beläggningsmassor godtas ej Åtgärder mot tidig uttorkning av ej härdad cement skall vidtas Massagolv på glidskikt godtas ej Beläggningar av magnesitmassa Sprickor i beläggningsmassor godtas ej Beläggningar av bitumenbunden massa Vid val av polymermodifierad bitumen skall termiska rörelser kompenseras utan att uppvik eller andra vertikala ytor utsätts för drag Risk för migrering skall vara omhändertaget i metodvalet Beläggningar av plastbaserad massa Se kommentar under MH Beläggningar av avjämningsmassa Cement och polymermodifierad cement skall vara p-märkt Beakta punkttryck för hjul från truckar och skurmaskiner Risk för migrering och kapilärvandring skall vara omhändertaget i metodvalet Beklädnader av textil, kork, linoleum, gummi, plast e d och tätskikt av plastmatta I lokaler med patientverksamhet skall fogar tätas Beklädnader av korkplattor Beklädnader av matta eller plattor av linoleum Beklädnader av matta eller plattor av gummi I lokaler med patientverksamhet skall fogar tätas Gummiprodukter skall ha provningsintyg om ljusäkthet från ackrediterad provare I lokaler med patientverksamhet skall beklädnader vara fogade Beklädnader av matta eller plattor av plast och tätskikt av plastmatta Icke klorfria plastmattor skall uteslutas där så är möjligt. Klorfria alternativ väljs om möjligt BYGG ver2.2.doc

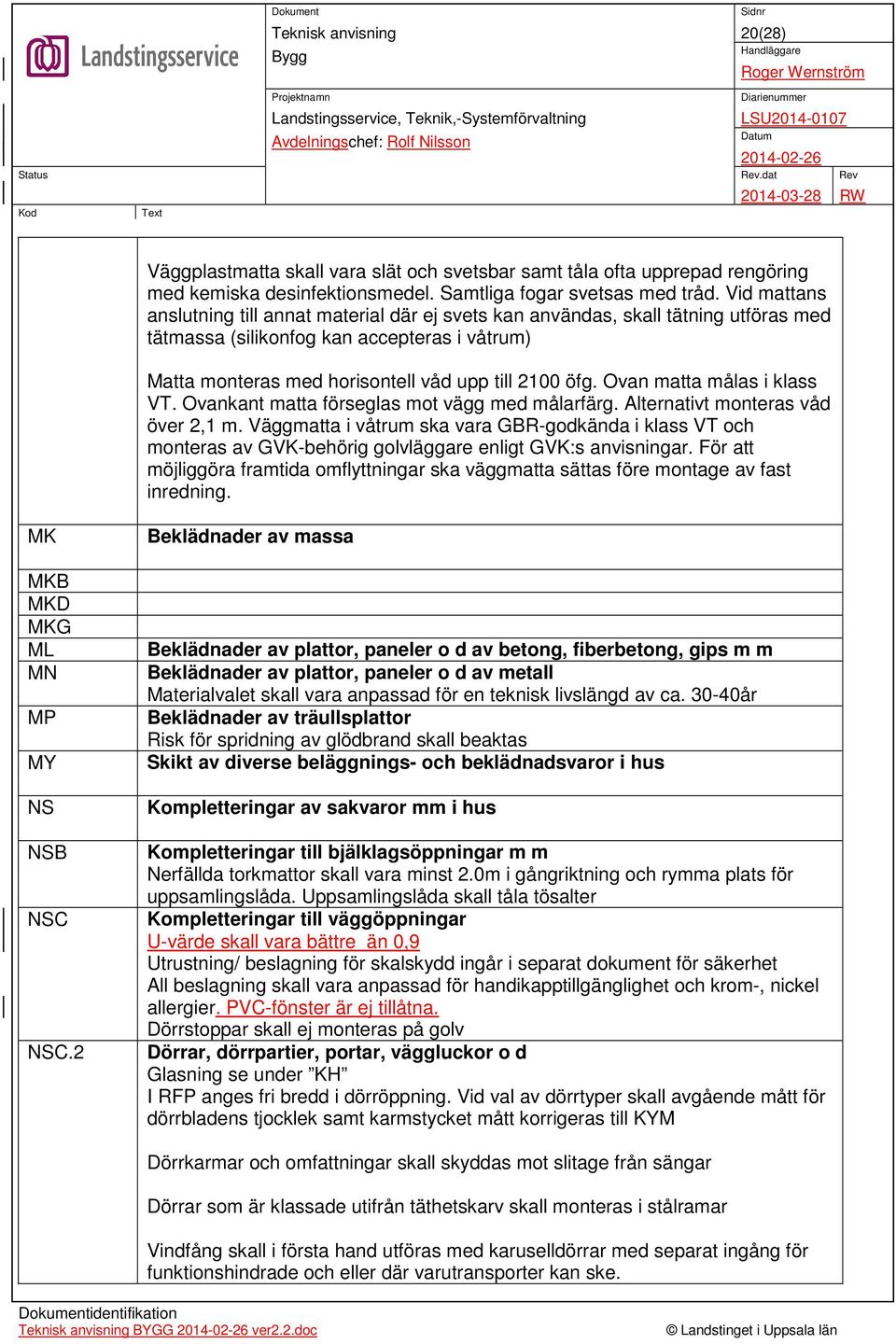

20 20(28) Väggplastmatta skall vara slät och svetsbar samt tåla ofta upprepad rengöring med kemiska desinfektionsmedel. Samtliga fogar svetsas med tråd. Vid mattans anslutning till annat material där ej svets kan användas, skall tätning utföras med tätmassa (silikonfog kan accepteras i våtrum) Matta monteras med horisontell våd upp till 2100 öfg. Ovan matta målas i klass VT. Ovankant matta förseglas mot vägg med målarfärg. Alternativt monteras våd över 2,1 m. Väggmatta i våtrum ska vara GBR-godkända i klass VT och monteras av GVK-behörig golvläggare enligt GVK:s anvisningar. För att möjliggöra framtida omflyttningar ska väggmatta sättas före montage av fast inredning. MK MKB MKD MKG ML MN MP MY NS NSB NSC NSC.2 Beklädnader av massa Beklädnader av plattor, paneler o d av betong, fiberbetong, gips m m Beklädnader av plattor, paneler o d av metall Materialvalet skall vara anpassad för en teknisk livslängd av ca år Beklädnader av träullsplattor Risk för spridning av glödbrand skall beaktas Skikt av diverse beläggnings- och beklädnadsvaror i hus Kompletteringar av sakvaror mm i hus Kompletteringar till bjälklagsöppningar m m Nerfällda torkmattor skall vara minst 2.0m i gångriktning och rymma plats för uppsamlingslåda. Uppsamlingslåda skall tåla tösalter Kompletteringar till väggöppningar U-värde skall vara bättre än 0,9 Utrustning/ beslagning för skalskydd ingår i separat dokument för säkerhet All beslagning skall vara anpassad för handikapptillgänglighet och krom-, nickel allergier. PVC-fönster är ej tillåtna. Dörrstoppar skall ej monteras på golv Dörrar, dörrpartier, portar, väggluckor o d Glasning se under KH I RFP anges fri bredd i dörröppning. Vid val av dörrtyper skall avgående mått för dörrbladens tjocklek samt karmstycket mått korrigeras till KYM Dörrkarmar och omfattningar skall skyddas mot slitage från sängar Dörrar som är klassade utifrån täthetskarv skall monteras i stålramar Vindfång skall i första hand utföras med karuselldörrar med separat ingång för funktionshindrade och eller där varutransporter kan ske. BYGG ver2.2.doc

21 21(28) Karuselldörrar skall ha motorstyrning och drivmotor ovan dörr All dörrautomatik skall vara utrustade med klämskydd utom för dörrar som förses med slirbroms Glaspartier skall kontrastmärkas med linjer i ögonhöjd d.v.s. 900mm till 1500mm ovan mark alt. golv Fönster skall inte ha öppningsbeslag mot vägg eller pelare som försvårar för rullstolsbundna Vid dimensionering av glas skall särskilt beaktas risk för motljus som gör att orienterbarheten försvåras för synsvaga Slagytemarkeringar skall markeras med prickar Ø 50mm i golv efter dörrbladens framkant Luckor till sopsug alt. tvättsug skall vara tydligt markerade, tryckknapp för öppning av lucka placeras minst 1,5m ovan golv Rulljalusier skall kunna låsas Rökevakuringsluckor får aldrig placeras så att de kan leda rök in till ventilationssystem eller andra lokaler. Ev säkerhetsklass skall bektas i projektering NSD Kompletteringar av yttertaksöppningar Takfönster, takljuskupoler, lanterniner skall märkas om de är gångbara eller ej U-värde får aldrig vara sämre än 0,9 Vertikaler till genomföringar i tak skall vara högre än 300mm NSE NSF NSG NSH Installationsgolv Takhöjd i utrymmen med installationsgolv för ej vara mindre än 2.0m Märkning av max golvbelastning skall anges på plats. Installationsgolv skall vara stagade i utrymmen som är större än 20kvm Undertak av förtillverkade komponenter Hygienkrav skall vara omhändertaget i projektering Skärmväggar, apparatinklädnader mm Hygienkrav skall vara omhändertaget i projektering Skärmväggar får inte monteras så att utrymning av lokal försvåras Skärmtak mm Utvändiga skärmtak skall dimensioneras efter snölaster i takfickor. Se även kap. HSD BYGG ver2.2.doc

22 22(28) NSJ NSK NSM NSN X XB Tillträdes- och skyddsanordningar Väggstegar, takluckor, dörrar etc. får aldrig ansluta mot tak utan gångbana eller plattform med räcke. Livlinefästen i ögla bör undvikas. Löpvagn godtas från plattform eller gångbana. Om ändå livlinefästen monteras skall detta vara godkänt i projekteringsmöten. Livlinefästen skall då vara märkta och ha ett maximalt avstånd av 3m. Eventuella krav på utrymning kan medföra andra krav på skyddsanordningar Trappor, räcken, balkonger mm Utvändiga entrétrappor av trä godtas ej om de inte är särskilt halkskyddade och försedd med varselmärkning i vilplan, kant mot första trappsteg samt trappnos i sista steg. Samtliga trappor skall förses med handledare Handledare skall vara 150mm längre på respektive sida än trappens vangstycke Balkongräcken skall utformas och dimensioneras för ev. last från elrullstolar. Taklist, sockellist, hörnlist mm Utvändiga hörn på gipsväggar skall förses med utvändiga hörnskydd av metall 1,5mm rostfri stålplåt till rumshöjd Galler Galler i gångbanor, gretingar o dyl. skall avslutas med ram som är lika hög som gallret. Undantaget gäller galler som skarvas löpande och därmed inte bildar vassa kanter. Inredningar och utrustningar Inredningar som skall ingå i lokaler anges i RFP alternativt i typrum Inredningar i bostäder, kontor, undervisningslokaler, vårdlokaler, butikslokaler mm Eventuella verksamhetskrav rörande personsäkerhet inom psykiatri skall beaktas (inredningar och beslag som begränsar laster till 25kg samt att demonterad utrustning/inredning inte kan användas som verktyg) Beslag skall vara avprovade och godkända m h t kontakt allergier I utrymmen med hygienkrav skall beröringsfria funktioner undersökas istället för tryck och draghandtag på dörrar o s v XBA XBB XBC Träinredningar bör undvikas om krav ställs på lokaler att inte innehålla organiskt material Inredningar och beslag behandlas även i RFP och typrum Sammansatta inredningar i bostäder, kontor, undervisningslokaler, vårdlokaler, butikslokaler mm Skärmenheter Tavelenheter Tavelenheter för bildvisning skall monteras i skena för att möjliggöra förflyttningar och demontering. BYGG ver2.2.doc

23 23(28) Vid spegel för helfigur placeras den med underkant 0,3 m och överkant 2,0 m, för halvfigur underkant 0,8 m och överkant 2,0 m över golv. Spegel i toaletter och motsvarande för både sittande och stående, underkant 0,8 m och överkant 2,0 m över golv. XBD XBE XBF XBG XBH XBY XC XCB XK XKA XKC XKF Förvaringsenheter Jalusiluckor bör undvikas i lokaler med hygienkrav Hyllor, hängare etc skall monteras enligt RFP. Hyllor skall monteras i pendlar med hängskena (typ NKR el likv) Bordsenheter Diskar och bord skall vara anpassade för att hållas rena (beakta hygieniska krav) Sittenheter Klädsel skall vara demonterbar för tvätt. Nötningsbeständighet skall beaktas mot verksamhetskraven (ex. mera än rörelser cirklestest) Stoppning skall uppfylla kraven enligt Sunda Hus Skydd mot brandspridning skall vara dokumenterad Liggenheter Ingår normal inte i projekt ila enheter Risk för brandspridning skall beaktas Diverse inredningar i bostäder, kontor, undervisningslokaler, vårdlokaler, butikslokaler mm Inredningar för gymnastik och rörelseträning bör vara avvibrerad mot byggnaden Inredningar för stordriftsberedning, tillagning eller servering av livsmedel För storköksutrustning skall projektering utföras av speciell storkökskonsult där föreslagen lösning skall godkännas av teknikansvariga på Landstingsservice. Inredningsenheter i storkök ed Utrustning för matlagning, förvaring eller rengöring i bostad ed Sammansatta utrustningar för matlagning, förvaring eller rengöring i bostad ed Kok- och stekapparater mm i bostad ed Diskmaskiner i bostad ed Diskmaskiner skall placeras på spilltråg Diskmaskiner som installeras på vårdavdelningar eller motsvarande skall vara så BYGG ver2.2.doc

24 24(28) XKG XKH XL XLB XLC XLD XLE XLF XLG XLH XLY XM XN XNB konstruerade att diskgodset inte behöver försköljas, innan det placeras i maskinen. Servisporslin och bestick skall diskas vid 80 ºC Kylenheter och frysenheter i bostad ed Enheter skall placeras på spilltråg Utrustning för tvätt eller rengöring i bostad ed Utrustningar och maskiner för stordriftsberedning, tillagning eller servering av livsmedel All maskinell utrustning skall vara bedömd utifrån energiförbrukning och återvinning av energi. För storköksutrustning skall projektering utföras av speciell storköks konsult där föreslagen lösning skall godkännas av teknikansvariga på Landstingsservice. Utrustningar och maskiner för bearbetning mm av livsmedel i storkök e d Kokapparater och stekapparater mm i storkök e d Apparater för tillredning och servering eller dosering av drycker i storkök e d Varmhållningsutrustningar i storkök e d Diskmaskiner i storkök e d Rullbanor, transportörer mm i storkök e d Vagnar för storkök e d Diverse utrustningar i storkök e d Kylenheter och frysenheter Invändig belysning i kylrum resp frysrum skall vara försedd med utvändig signallampa Samtliga dörrar i kylrum resp frysrum skall vara försedd med paniköppning Utrustningar för skyddsventilation Dragskåp Dragskåp skall dimensioneras för ett fritt luftflöde i öppning om minst 0,5 m/sek Krav på belysning i dragskåp skall framgå av projektering Krav på larm samt om larm skall kopplas till driftcentral skall anges i projektering XNC XND Öppna renluftsbänkar Krav på belysning över renluftsbänk skall framgå av projektering Krav på larm samt om larm skall kopplas till driftcentral skall anges i projektering Slutna renluftsbänkar BYGG ver2.2.doc

25 25(28) Krav på belysning i renluftsbänk skall framgå av projektering Krav på larm samt om larm skall kopplas till driftcentral skall anges i projektering XNE XNF Y YS YSB Säkerhetsbänkar Klassificering skall framgå i projektering Krav på belysning över säkerhetsbänk skall framgå av projektering Krav på larm samt om larm skall kopplas till driftcentral skall anges i projektering Ventilerade förvaringsenheter Märkning, provning, dokumentation Märkning i hus All märkning skall ske på plats Vid kretsloppsmärkning av golvbeläggningar kan märkning ske med återvinningssymbol samt vara beskriven i dokumentation Anvisningar om taksäkerhet skall vara skyltad vid plats för tillträde till tak YSC YSD YSD.1 YSK YSK.3 YSK.31 YSK.32 YSK.6 YSK.61 Provning, injustering mm i hus Projektanpassat provningsprotokoll skall dokumenteras i dokumentation Idriftsättning av hus Driftsättningsutbildning skall ges till DoU personal samt brukare av lokalerna Information till drift- och underhållsperson för hus Information och utbildning skall ges till drift och underhållspersonal för samtliga inbyggda / ombyggda system Teknisk dokumentation för hus Ritningar och handlingar skall lagras i dokumentportal samt följa CAD anvisningar upprättade av Landstingsservice Relationshandlingar för hus Projektörer skall i samråd med Landstingsservice uppdatera förvaltningshandlingar Underlag för relationshandlingar för hus Underlag i pappersform skall överlämnas från entreprenören till projektörer Vid totalentreprenader ansvarar även entreprenören för upprättandet av relationshandlingar (YSK.31) Upprättande av relationshandlingar för hus Projektörer skall överlämna relationshandling som förvaltningshandling enligt CAD anvisningar Driftinstruktioner för hus Uppgifter skall överlämnas på separat handling, se anvisning för DoU Underlag för driftinstruktioner för hus Uppgifter skall överlämnas på separat handling, se anvisning för DoU BYGG ver2.2.doc

26 26(28) YSK.7 YSL YSX YV YVB YVC YX YXB YXC YXD YXE YXF YXH YXJ YXK YXL YXM Underhållsinstruktioner för hus Uppgifter skall överlämnas på separat handling, se anvisning för DoU Miljödokumentation för hus Dokumentation skall följa Landstingsservice Miljöprogram, miljödirektiv, samt projektanpassat miljöprogram. Avfallsrapporter skall kvartalsvis översändas till Landstingsservice. Arbeten efter slutbesiktning Efterarbeten skall samordnas med verksamheten Märkning och skyltning av verksamhetsanknutna inredningar och utrustningar För utrustning som införskaffas genom sidoentreprenad eller som upphandlas direkt av verksamheten skall märkning och skyltning omhändertas i projekteringsmöten Provning och injustering av verksamhetsanknutna inredningar och utrustningar Provning och injustering skall ske som samordnad provning och utgöra bilaga till slutbesiktning (SB) Teknisk dokumentation mm för verksamhetsanknutna inredningar och utrustningar Dokumentation skall överlämnas med uppgifter om inkopplingeffekt, värmeavgivning etc. d.v.s. de uppgifter som inhämtas till projektering Anmälningshandlingar och ansökningshandlingar för verksamhetsanknutna inredningar och utrustningar handlingar för verksamhetsanknutna inredningar och utrustningar handlingar skall utformas med samtliga uppgifter som behövs för funktionen av utrustning. Vidare finns även medicintekniska krav, se specifika krav från MIT Relationshandlingar för verksamhetsanknutna inredningar och utrustningar Underlag för relationshandlingar för verksamhetsanknutna inredningar och utrustningar Säkerhetsinstruktioner för verksamhetsanknutna inredningar och utrustningar Driftinstruktioner för verksamhetsanknutna inredningar och utrustningar Underlag för driftinstruktioner för verksamhetsanknutna inredningar och utrustningar Underhållsinstruktioner för verksamhetsanknutna inredningar och utrustningar Underlag för underhållsinstruktioner för verksamhetsanknutna inredningar och utrustningar Miljödokumentation för verksamhetsanknutna inredningar och BYGG ver2.2.doc

27 27(28) utrustningar YXN YXP YY YYX Z ZS ZSB ZSC YSC.1 ZSD Underlag för miljödokumentation för verksamhetsanknutna inredningar och utrustningar Information till drift och underhållspersonal för verksamhetsanknutna inredningar och utrustningar Arbeten efter slutbesiktning Tillsyn, skötsel och underhåll av verksamhetsanknutna inredningar och utrustningar Konstruktioner av diverse mängd-, form eller sakvaror Konstruktioner av diverse mängd-, form- eller sakvaror i hus Tätning av fogar i hus Fogtätning av silicone baserade produkter godtas endast i våtrum Fogar av uretan, pvc och epoxiprodukter skall vara avstämda mot Sunda Hus Tätning av genomföringar i hus Tätningar m h t hygienkrav skall vara märkta, se även. YSC.1. Brandtätningar skall vara utförd och märkt på plats med fabrikat, typ av tätning samt ansvarigt företag Siliconetätningar godtas ej utom i våtrum Lufttäthet för skydd mot luftburen smitta Lufttäthet skall provas enligt SS-EN med en tryckskillnad på 50Pa Maximalt läckage får uppgå till max 0,4lit/sek/kvm Vid förhöjda risker för luftburen smitta (SARS etc) kan andra krav bli gällande i dessa fall skall värden fastställas i samråd med vårdhygien Kompletteringar av nät, tråd mm i hus Insektsnät skall vara av metall Luftspalt bakom väggpanel skall vara försedd med mössskydd Singel skall läggas 300mm från sockelkant till ett djup av minst 150mm för att sorkar och möss inte skall bygga gångar. ZSE Fästdon Fästdon skall vara åtkomliga för besiktning om detta inte kan genomföras skall schema för provbelastning tas fram För fästdon i klimatskal skall särskilt beaktas skenbar korrosion då ingjutna fästdon skyddas av betongens alkali till skillnad mot ytskiktet som saknar ett alkaliskydd. BYGG ver2.2.doc

28 28(28) 4.4 Ändringar Dessa anvisningar kommer löpande uppdateras varefter kraven förändras. Varje ny utgåva kommer att benämnas med nytt löpnummer enligt nedan anger version 1 utgåva anger version 2 utgåva 1 BYGG ver2.2.doc
