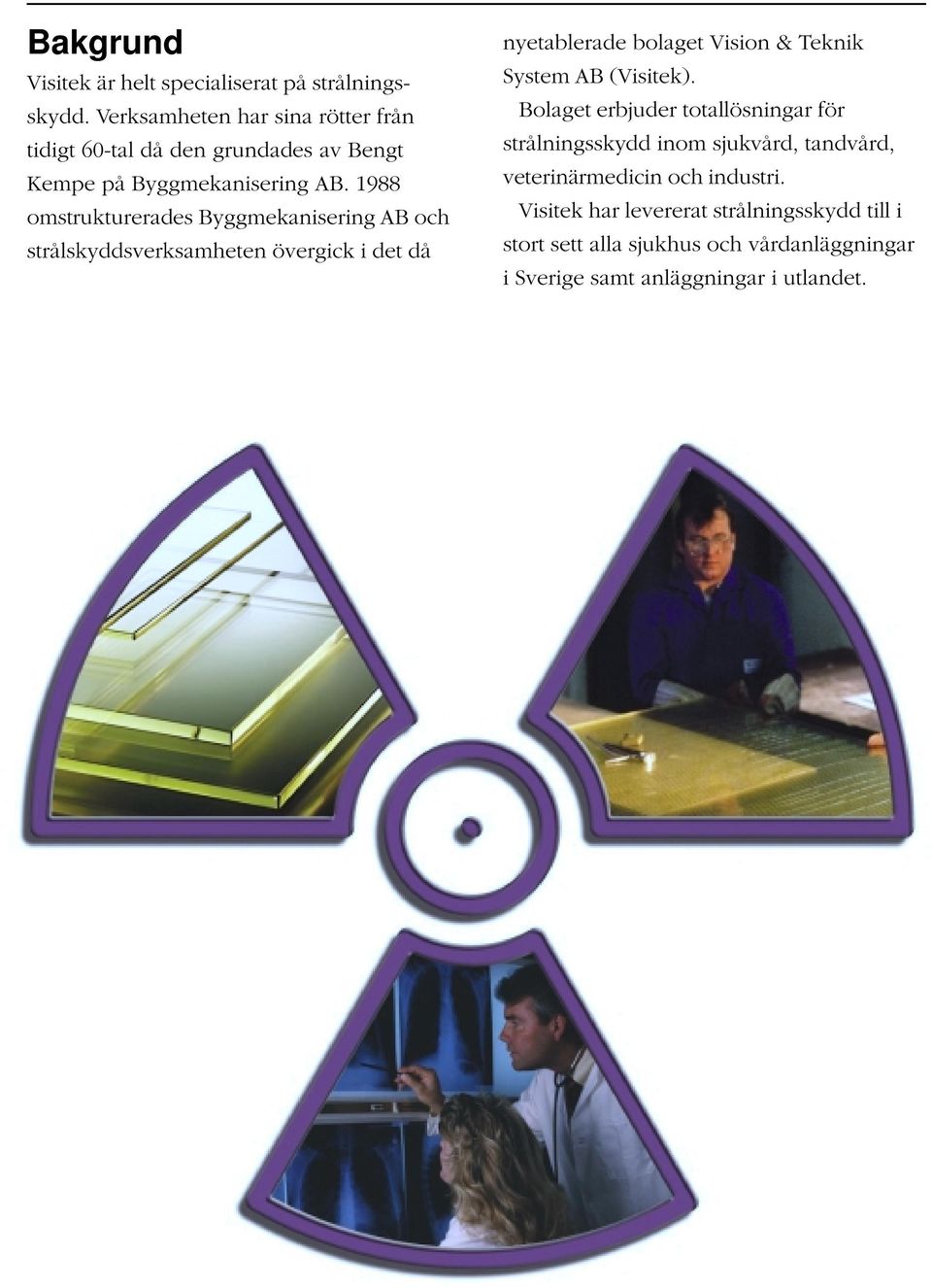

2 Bakgrund Visitek är helt specialiserat på strålningsskydd. Verksamheten har sina rötter från tidigt 60-tal då den grundades av Bengt Kempe på Byggmekanisering AB omstrukturerades Byggmekanisering AB och strålskyddsverksamheten övergick i det då nyetablerade bolaget Vision & Teknik System AB (Visitek). Bolaget erbjuder totallösningar för strålningsskydd inom sjukvård, tandvård, veterinärmedicin och industri. Visitek har levererat strålningsskydd till i stort sett alla sjukhus och vårdanläggningar i Sverige samt anläggningar i utlandet.

1988 omstrukturerades Byggmekanisering AB och strålskyddsverksamheten övergick i det då nyetablerade bolaget Vision & Teknik System AB

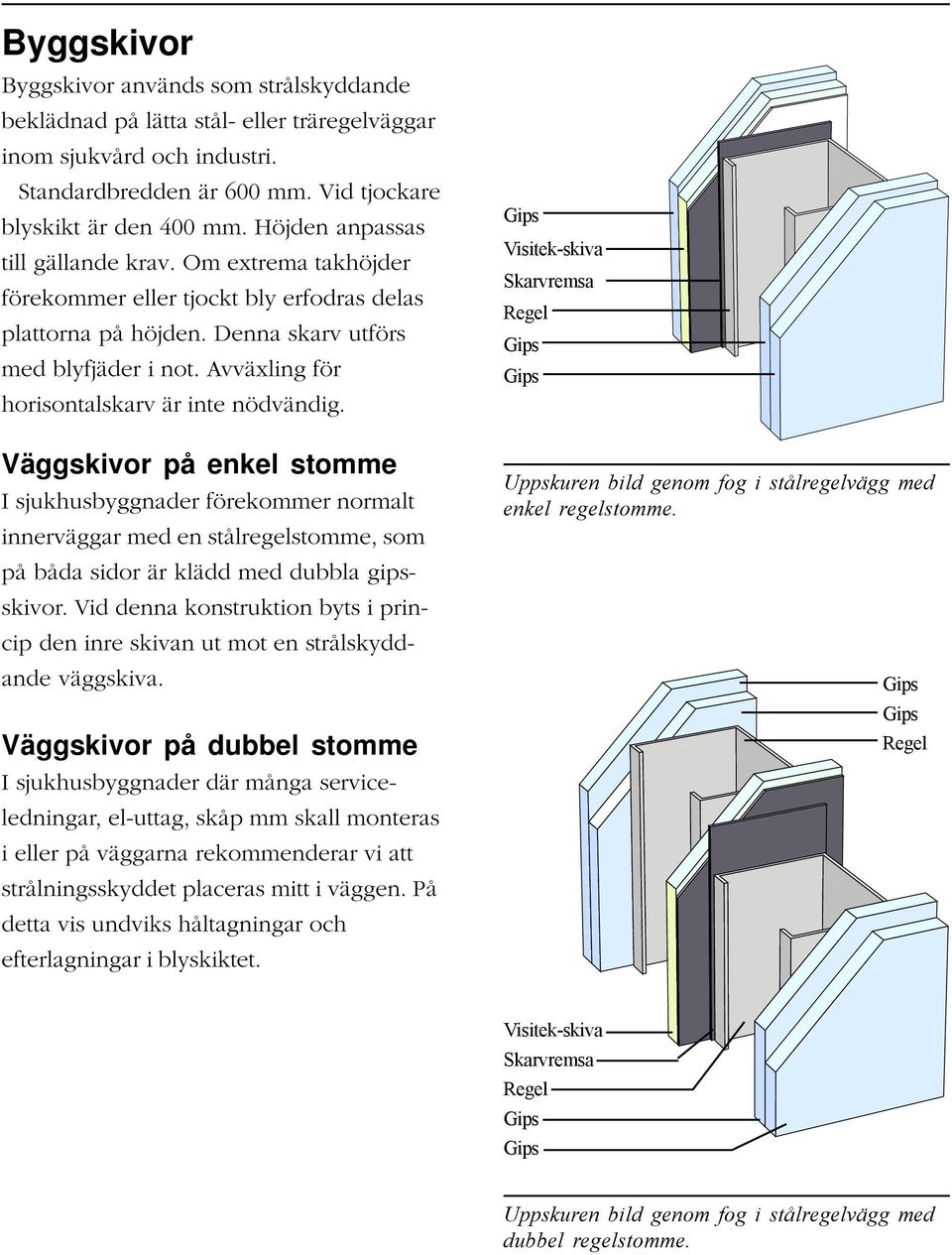

3 Byggskivor Byggskivor används som strålskyddande beklädnad på lätta stål- eller träregelväggar inom sjukvård och industri. Standardbredden är 600 mm. Vid tjockare blyskikt är den 400 mm. Höjden anpassas till gällande krav. Om extrema takhöjder förekommer eller tjockt bly erfodras delas plattorna på höjden. Denna skarv utförs med blyfjäder i not. Avväxling för horisontalskarv är inte nödvändig. Väggskivor på enkel stomme I sjukhusbyggnader förekommer normalt innerväggar med en stålregelstomme, som på båda sidor är klädd med dubbla gipsskivor. Vid denna konstruktion byts i princip den inre skivan ut mot en strålskyddande väggskiva. Väggskivor på dubbel stomme I sjukhusbyggnader där många serviceledningar, el-uttag, skåp mm skall monteras i eller på väggarna rekommenderar vi att strålningsskyddet placeras mitt i väggen. På detta vis undviks håltagningar och efterlagningar i blyskiktet. Skarvremsa Uppskuren bild genom fog i stålregelvägg med enkel regelstomme. Skarvremsa Uppskuren bild genom fog i stålregelvägg med dubbel regelstomme.

Avväxling för horisontalskarv är inte nödvändig. Väggskivor på enkel stomme I sjukhusbyggnader förekommer normalt innerväggar med en stålregelstomme, som på båda sidor är klädd med dubbla gipsskivor.

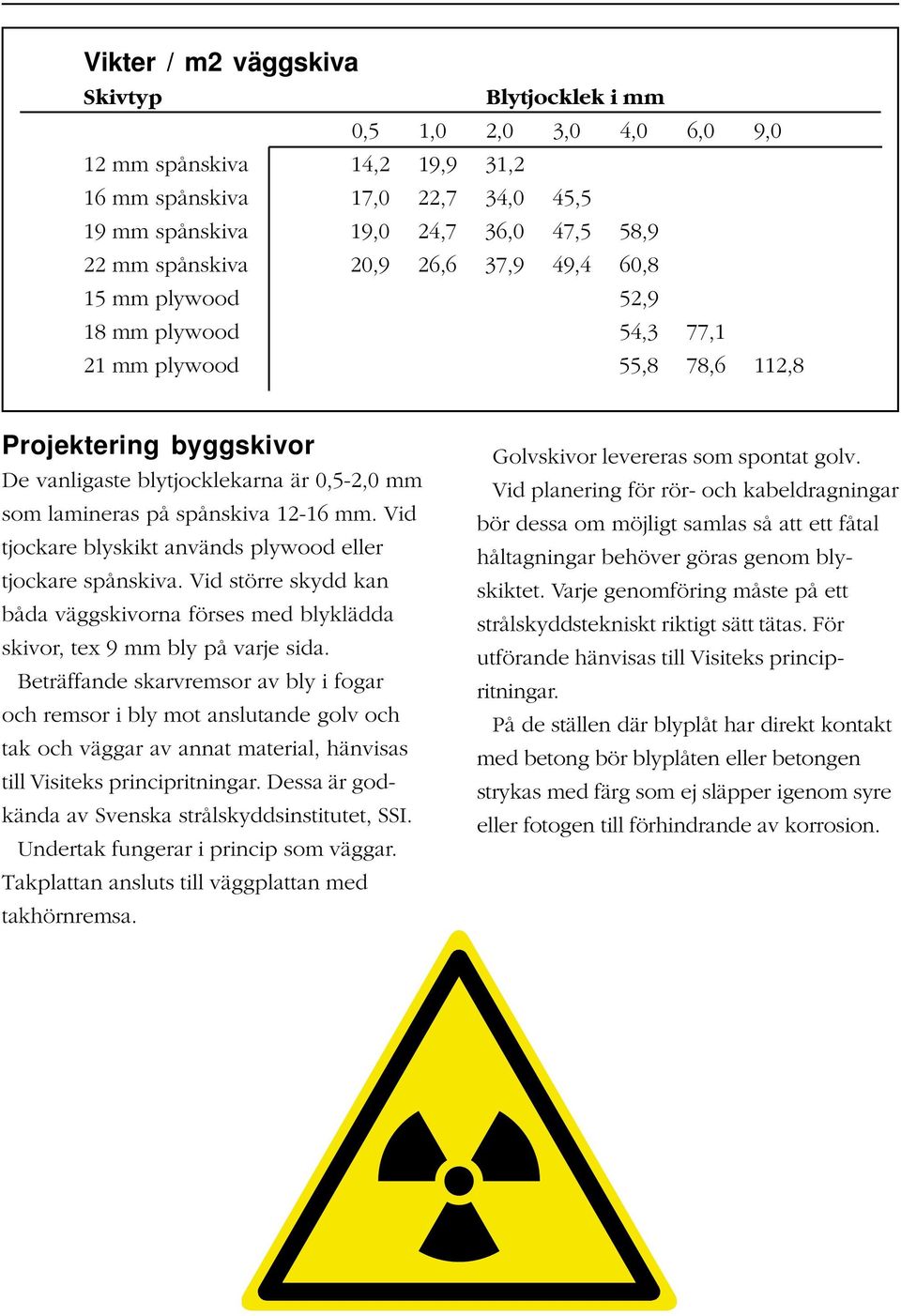

4 Vikter / m2 väggskiva Skivtyp Blytjocklek i mm 0,5 1,0 2,0 3,0 4,0 6,0 9,0 12 mm spånskiva 14,2 19,9 31,2 16 mm spånskiva 17,0 22,7 34,0 45,5 19 mm spånskiva 19,0 24,7 36,0 47,5 58,9 22 mm spånskiva 20,9 26,6 37,9 49,4 60,8 15 mm plywood 52,9 18 mm plywood 54,3 77,1 21 mm plywood 55,8 78,6 112,8 Projektering byggskivor De vanligaste blytjocklekarna är 0,5-2,0 mm som lamineras på spånskiva mm. Vid tjockare blyskikt används plywood eller tjockare spånskiva. Vid större skydd kan båda väggskivorna förses med blyklädda skivor, tex 9 mm bly på varje sida. Beträffande skarvremsor av bly i fogar och remsor i bly mot anslutande golv och tak och väggar av annat material, hänvisas till Visiteks principritningar. Dessa är godkända av Svenska strålskyddsinstitutet, SSI. Undertak fungerar i princip som väggar. Takplattan ansluts till väggplattan med takhörnremsa. Golvskivor levereras som spontat golv. Vid planering för rör- och kabeldragningar bör dessa om möjligt samlas så att ett fåtal håltagningar behöver göras genom blyskiktet. Varje genomföring måste på ett strålskyddstekniskt riktigt sätt tätas. För utförande hänvisas till Visiteks principritningar. På de ställen där blyplåt har direkt kontakt med betong bör blyplåten eller betongen strykas med färg som ej släpper igenom syre eller fotogen till förhindrande av korrosion.

mm. Vid tjockare blyskikt används plywood eller tjockare spånskiva. Vid större skydd kan båda väggskivorna förses med blyklädda skivor, tex 9 mm bly på varje sida.

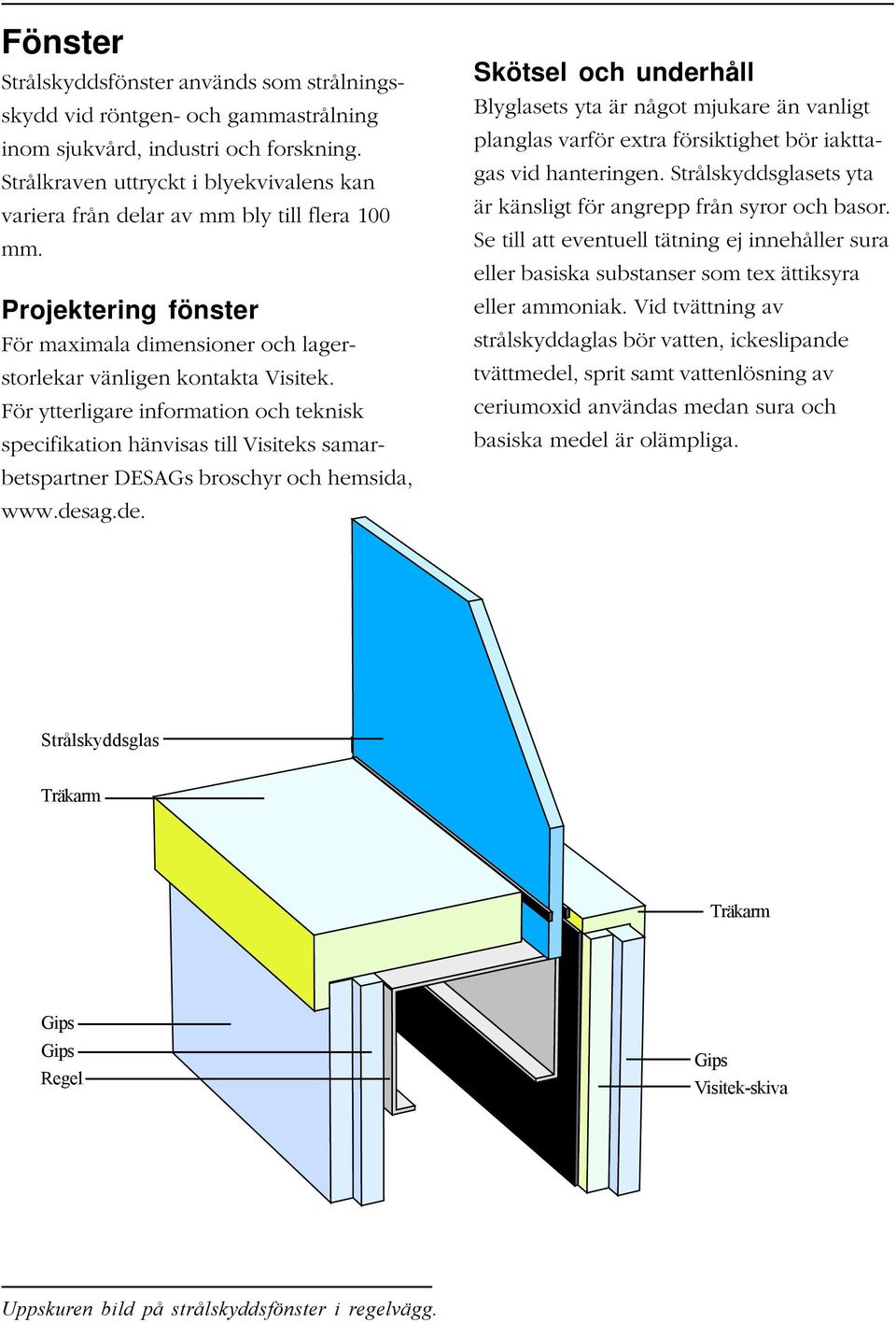

5 Fönster Strålskyddsfönster används som strålningsskydd vid röntgen- och gammastrålning inom sjukvård, industri och forskning. Strålkraven uttryckt i blyekvivalens kan variera från delar av mm bly till flera 100 mm. Projektering fönster För maximala dimensioner och lagerstorlekar vänligen kontakta Visitek. För ytterligare information och teknisk specifikation hänvisas till Visiteks samarbetspartner DESAGs broschyr och hemsida, Skötsel och underhåll Blyglasets yta är något mjukare än vanligt planglas varför extra försiktighet bör iakttagas vid hanteringen. Strålskyddsglasets yta är känsligt för angrepp från syror och basor. Se till att eventuell tätning ej innehåller sura eller basiska substanser som tex ättiksyra eller ammoniak. Vid tvättning av strålskyddaglas bör vatten, ickeslipande tvättmedel, sprit samt vattenlösning av ceriumoxid användas medan sura och basiska medel är olämpliga. Strålskyddsglas Träkarm Träkarm Uppskuren bild på strålskyddsfönster i regelvägg.

För ytterligare information och teknisk specifikation hänvisas till Visiteks samarbetspartner DESAGs broschyr och hemsida, www.des

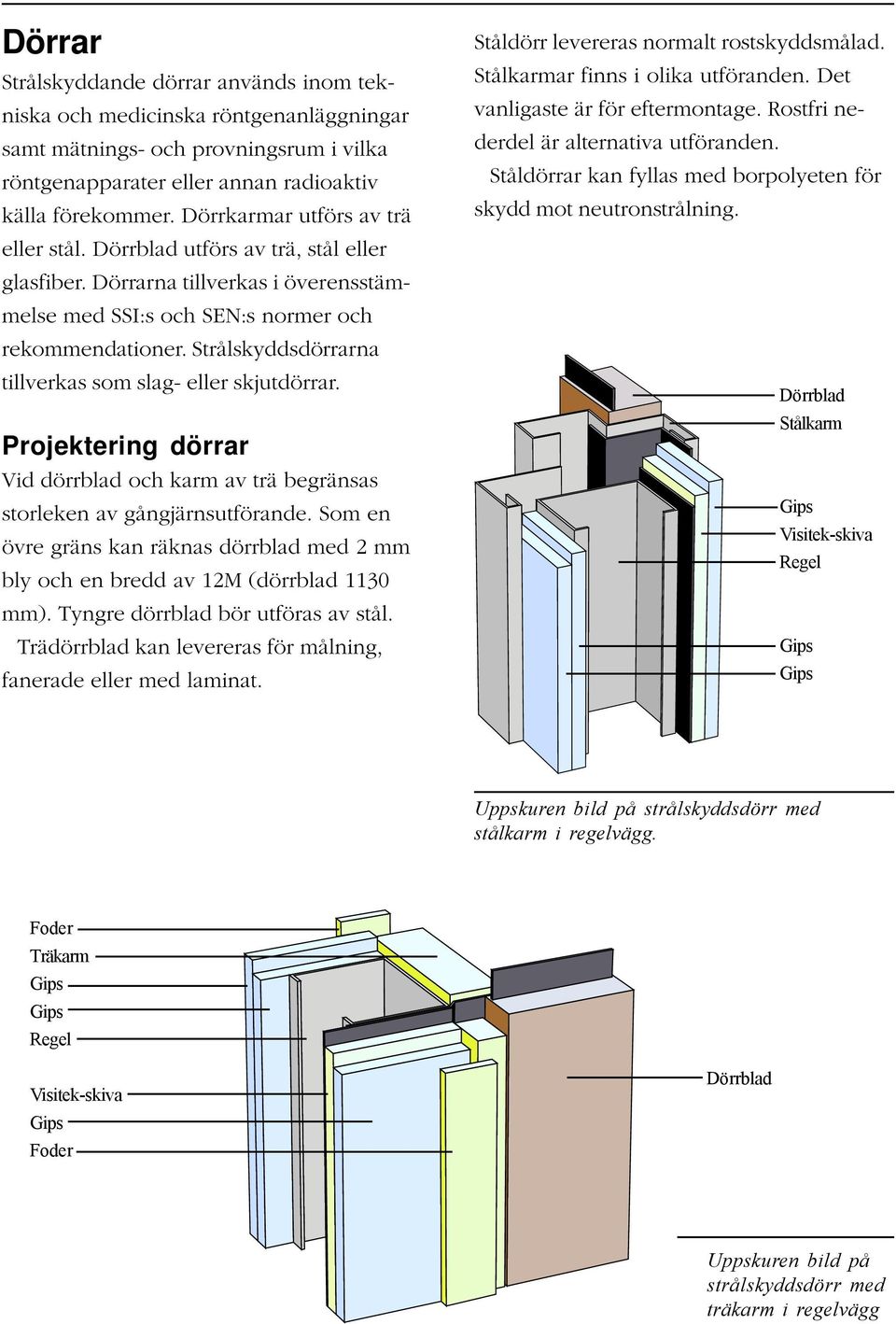

6 Dörrar Strålskyddande dörrar används inom tekniska och medicinska röntgenanläggningar samt mätnings- och provningsrum i vilka röntgenapparater eller annan radioaktiv källa förekommer. Dörrkarmar utförs av trä eller stål. Dörrblad utförs av trä, stål eller glasfiber. Dörrarna tillverkas i överensstämmelse med SSI:s och SEN:s normer och rekommendationer. Strålskyddsdörrarna tillverkas som slag- eller skjutdörrar. Projektering dörrar Vid dörrblad och karm av trä begränsas storleken av gångjärnsutförande. Som en övre gräns kan räknas dörrblad med 2 mm bly och en bredd av 12M (dörrblad 1130 mm). Tyngre dörrblad bör utföras av stål. Trädörrblad kan levereras för målning, fanerade eller med laminat. Ståldörr levereras normalt rostskyddsmålad. Stålkarmar finns i olika utföranden. Det vanligaste är för eftermontage. Rostfri nederdel är alternativa utföranden. Ståldörrar kan fyllas med borpolyeten för skydd mot neutronstrålning. Dörrblad Stålkarm Uppskuren bild på strålskyddsdörr med stålkarm i regelvägg. Foder Träkarm Foder Dörrblad Uppskuren bild på strålskyddsdörr med träkarm i regelvägg

Strålskyddsdörrarna tillverkas som slag- eller skjutdörrar. Projektering dörrar Vid dörrblad och karm av trä begränsas storleken av gångjärnsutförande.

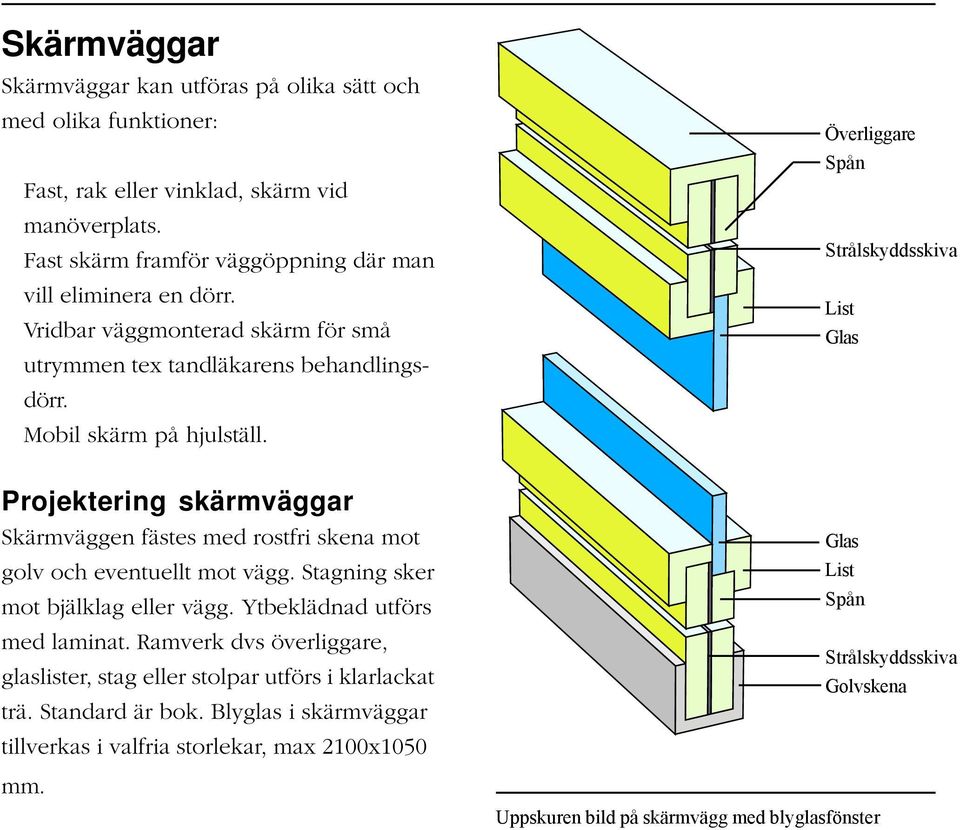

7 Skärmväggar Skärmväggar kan utföras på olika sätt och med olika funktioner: Fast, rak eller vinklad, skärm vid manöverplats. Fast skärm framför väggöppning där man vill eliminera en dörr. Vridbar väggmonterad skärm för små utrymmen tex tandläkarens behandlingsdörr. Mobil skärm på hjulställ. Projektering skärmväggar Skärmväggen fästes med rostfri skena mot golv och eventuellt mot vägg. Stagning sker mot bjälklag eller vägg. Ytbeklädnad utförs med laminat. Ramverk dvs överliggare, glaslister, stag eller stolpar utförs i klarlackat trä. Standard är bok. Blyglas i skärmväggar tillverkas i valfria storlekar, max 2100x1050 mm. Överliggare Spån Strålskyddsskiva List Glas Glas List Spån Strålskyddsskiva Golvskena Uppskuren bild på skärmvägg med blyglasfönster

Projektering skärmväggar Skärmväggen fästes med rostfri skena mot golv och eventuellt mot vägg. Stagning sker mot bjälklag eller vägg. Ytbeklädnad utförs med laminat.

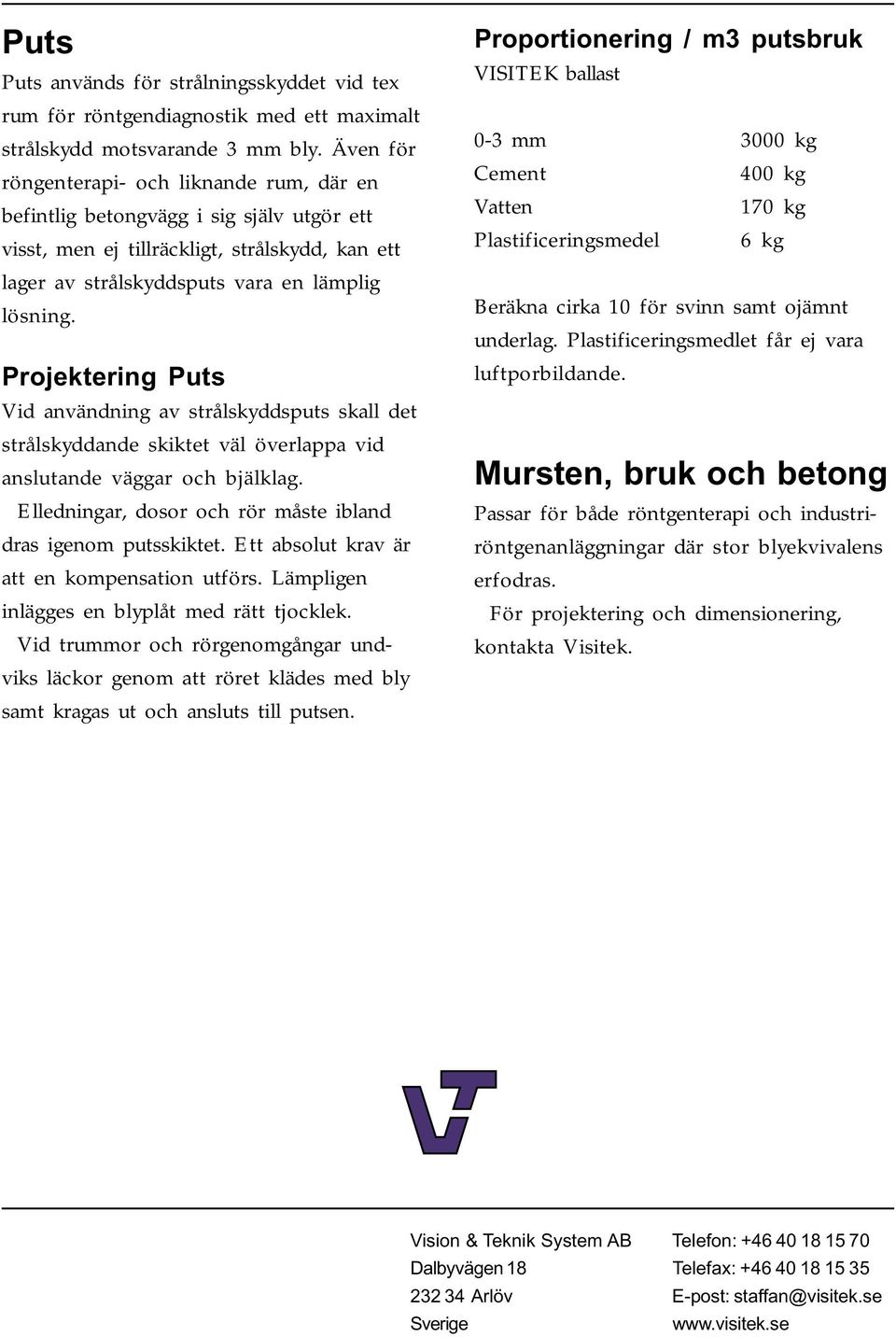

8 Puts Puts används för strålningsskyddet vid tex rum för röntgendiagnostik med ett maximalt strålskydd motsvarande 3 mm bly. Även för röngenterapi- och liknande rum, där en befintlig betongvägg i sig själv utgör ett visst, men ej tillräckligt, strålskydd, kan ett lager av strålskyddsputs vara en lämplig lösning. Projektering Puts Vid användning av strålskyddsputs skall det strålskyddande skiktet väl överlappa vid anslutande väggar och bjälklag. Elledningar, dosor och rör måste ibland dras igenom putsskiktet. Ett absolut krav är att en kompensation utförs. Lämpligen inlägges en blyplåt med rätt tjocklek. Vid trummor och rörgenomgångar undviks läckor genom att röret klädes med bly samt kragas ut och ansluts till putsen. Proportionering / m3 putsbruk VISITEK ballast 0-3 mm 3000 kg Cement 400 kg Vatten 170 kg Plastificeringsmedel 6 kg Beräkna cirka 10 för svinn samt ojämnt underlag. Plastificeringsmedlet får ej vara luftporbildande. Mursten, bruk och betong Passar för både röntgenterapi och industriröntgenanläggningar där stor blyekvivalens erfodras. För projektering och dimensionering, kontakta Visitek. Vision & Teknik System AB Telefon: Dalbyvägen 18 Telefax: Arlöv E-post: staffan@visitek.se Sverige

Projektering Puts Vid användning av strålskyddsputs skall det strålskyddande skiktet väl överlappa vid anslutande väggar och bjälklag. Elledningar, dosor och rör måste ibland dras igenom putsskiktet.
