1 Program S8.11 SOFTWARE ENGINEERING AB Byggtekniska Program - VVS Riktad Operativ Temperatur

2 BYGGTEKNSKA PROGRAM - VVS Riktad Operativ Temperatur Software Engineering AB Hisingsgatan Göteborg Tel : Fax : se@byggdata.se , Version 1.0

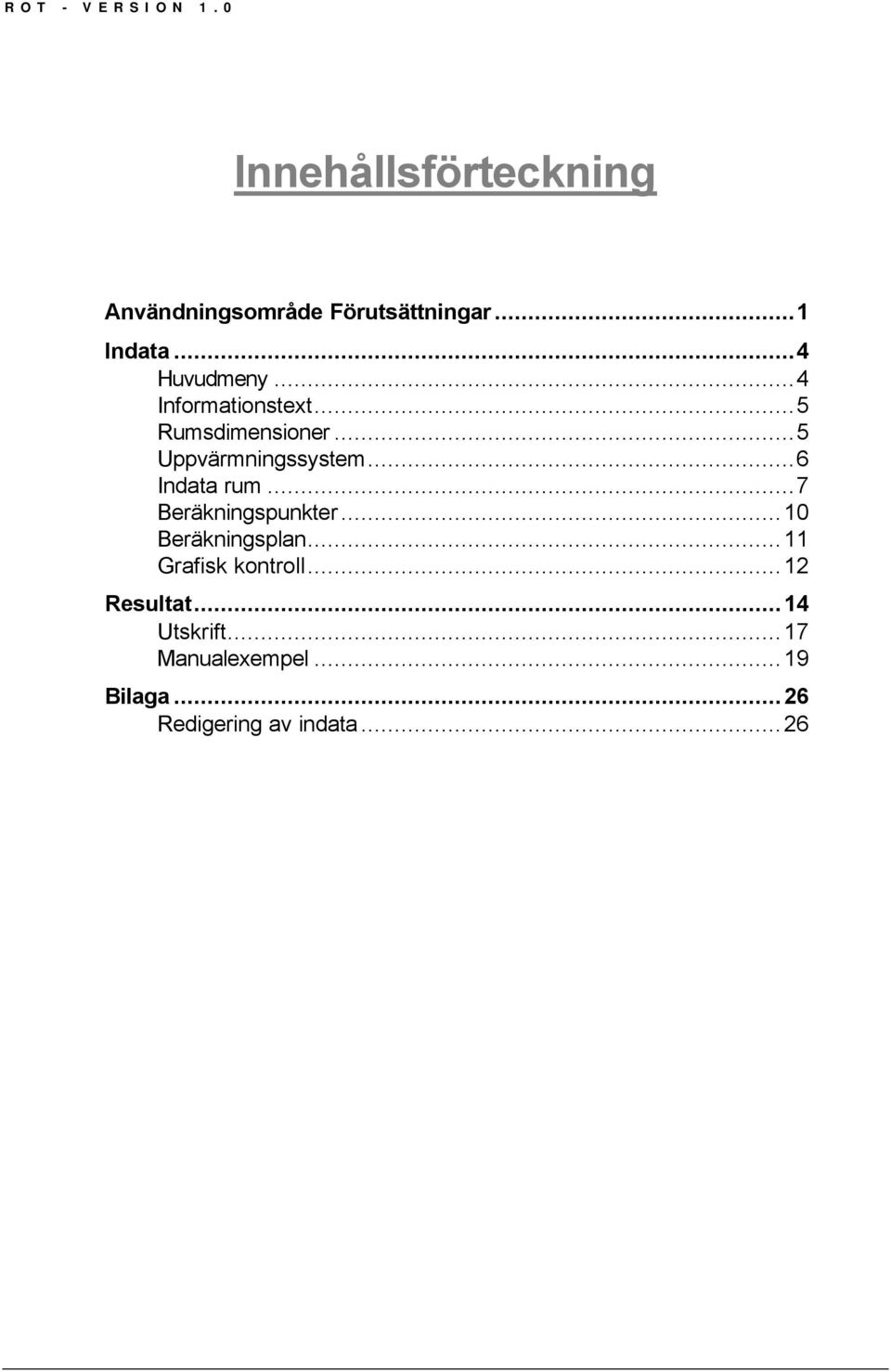

3 Innehållsförteckning Användningsområde Förutsättningar...1 Indata...4 Huvudmeny...4 Informationstext...5 Rumsdimensioner...5 Uppvärmningssystem...6 Indata rum...7 Beräkningspunkter...10 Beräkningsplan...11 Grafisk kontroll...12 Resultat...14 Utskrift...17 Manualexempel...19 Bilaga...26 Redigering av indata...26

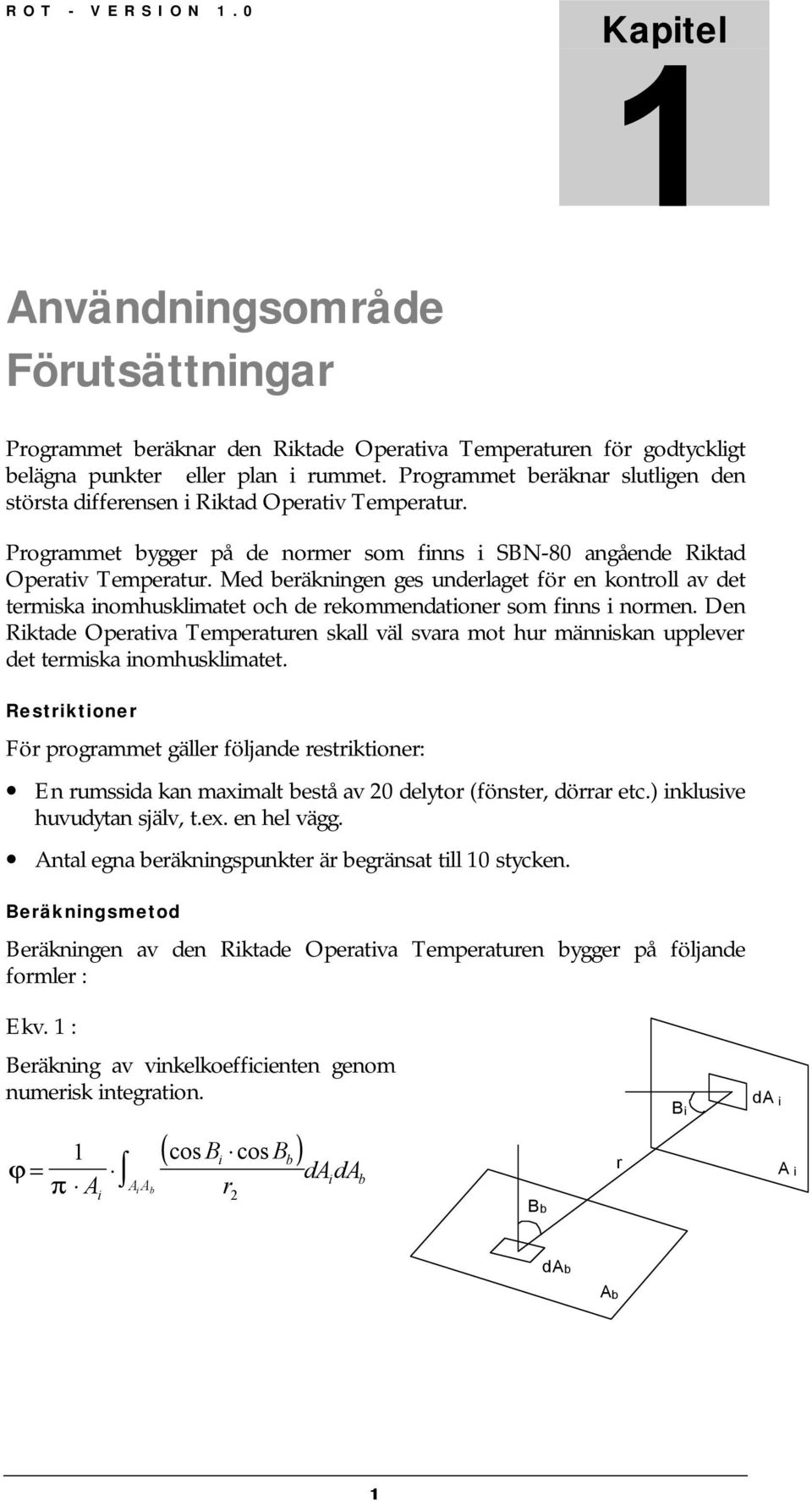

4 Kapitel 1 Användningsområde Förutsättningar Programmet beräknar den Riktade Operativa Temperaturen för godtyckligt belägna punkter eller plan i rummet. Programmet beräknar slutligen den största differensen i Riktad Operativ Temperatur. Programmet bygger på de normer som finns i SBN-80 angående Riktad Operativ Temperatur. Med beräkningen ges underlaget för en kontroll av det termiska inomhusklimatet och de rekommendationer som finns i normen. Den Riktade Operativa Temperaturen skall väl svara mot hur människan upplever det termiska inomhusklimatet. Restriktioner För programmet gäller följande restriktioner: En rumssida kan maximalt bestå av 20 delytor (fönster, dörrar etc.) inklusive huvudytan själv, t.ex. en hel vägg. Antal egna beräkningspunkter är begränsat till 10 stycken. Beräkningsmetod Beräkningen av den Riktade Operativa Temperaturen bygger på följande formler : Ekv. 1 : Beräkning av vinkelkoefficienten genom numerisk integration. 1 ϕ = π A i A A i b ( cos B cos B ) i r 2 b da da i b Bb r B i da i A i dab Ab 1

5 2 Analytisk lösning av ekv. 1 för det parallella fallet. ϕ π = L D L D H D L D H D H D L D H D arctan arctan Analytisk lösning av ekv. 1 för det vinkelräta fallet. ϕ π = arctan arctan L D H D L D H D Vidare fås den Riktade Operativa Temperaturen med hjälp av ekv. 2 och 3. T T m i yi = ϕ Ekv. 2 ( ) ROT T T r m = + 2 Ekv. 3 H L da D H L da D

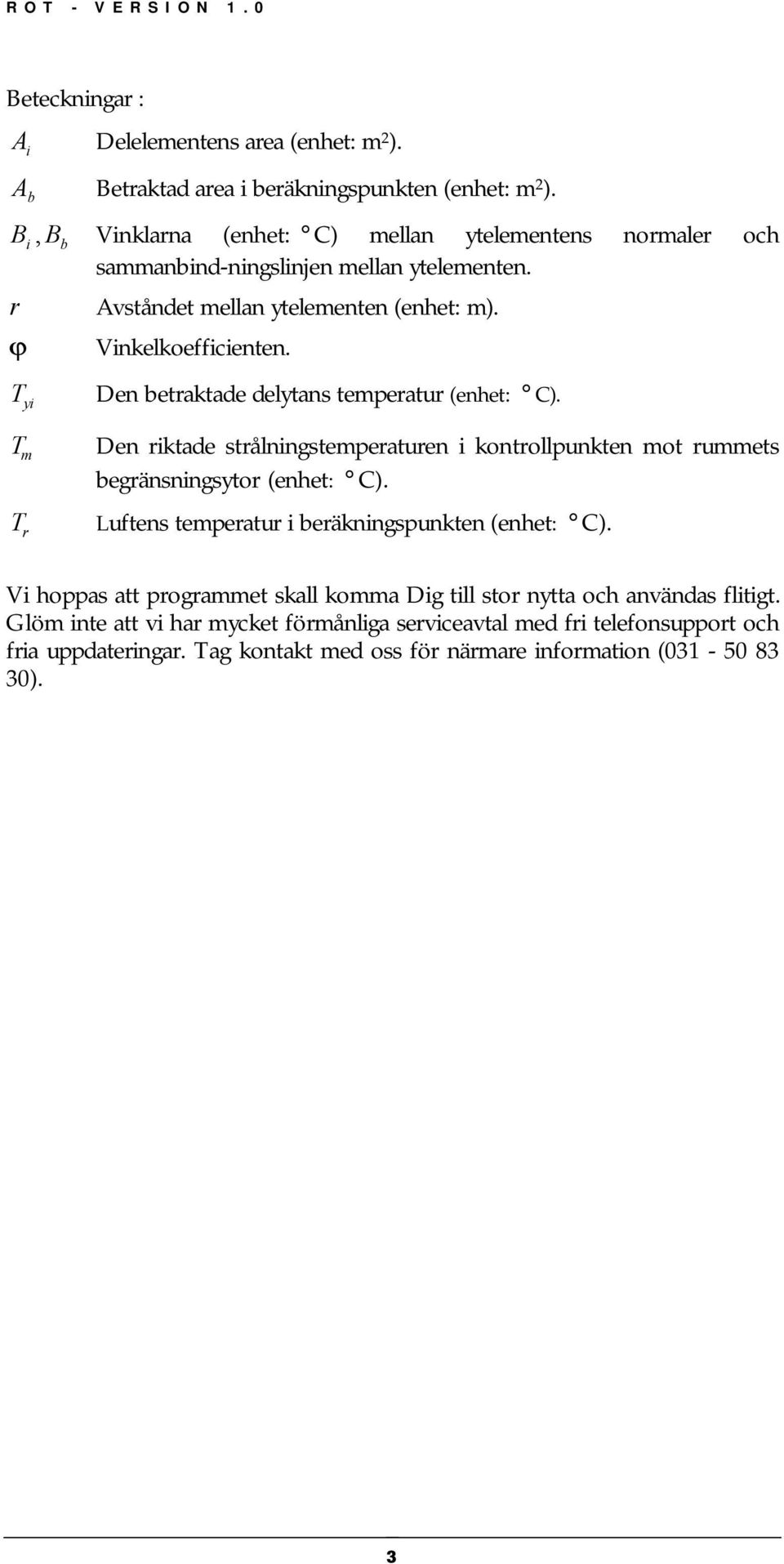

6 Beteckningar : A i Delelementens area (enhet: m 2 ). A b Betraktad area i beräkningspunkten (enhet: m 2 ). Bi, Bb Vinklarna (enhet: C) mellan ytelementens normaler och sammanbind-ningslinjen mellan ytelementen. r Avståndet mellan ytelementen (enhet: m). ϕ Vinkelkoefficienten. T yi T m T r Den betraktade delytans temperatur (enhet: C). Den riktade strålningstemperaturen i kontrollpunkten mot rummets begränsningsytor (enhet: C). Luftens temperatur i beräkningspunkten (enhet: C). Vi hoppas att programmet skall komma Dig till stor nytta och användas flitigt. Glöm inte att vi har mycket förmånliga serviceavtal med fri telefonsupport och fria uppdateringar. Tag kontakt med oss för närmare information ( ). 3

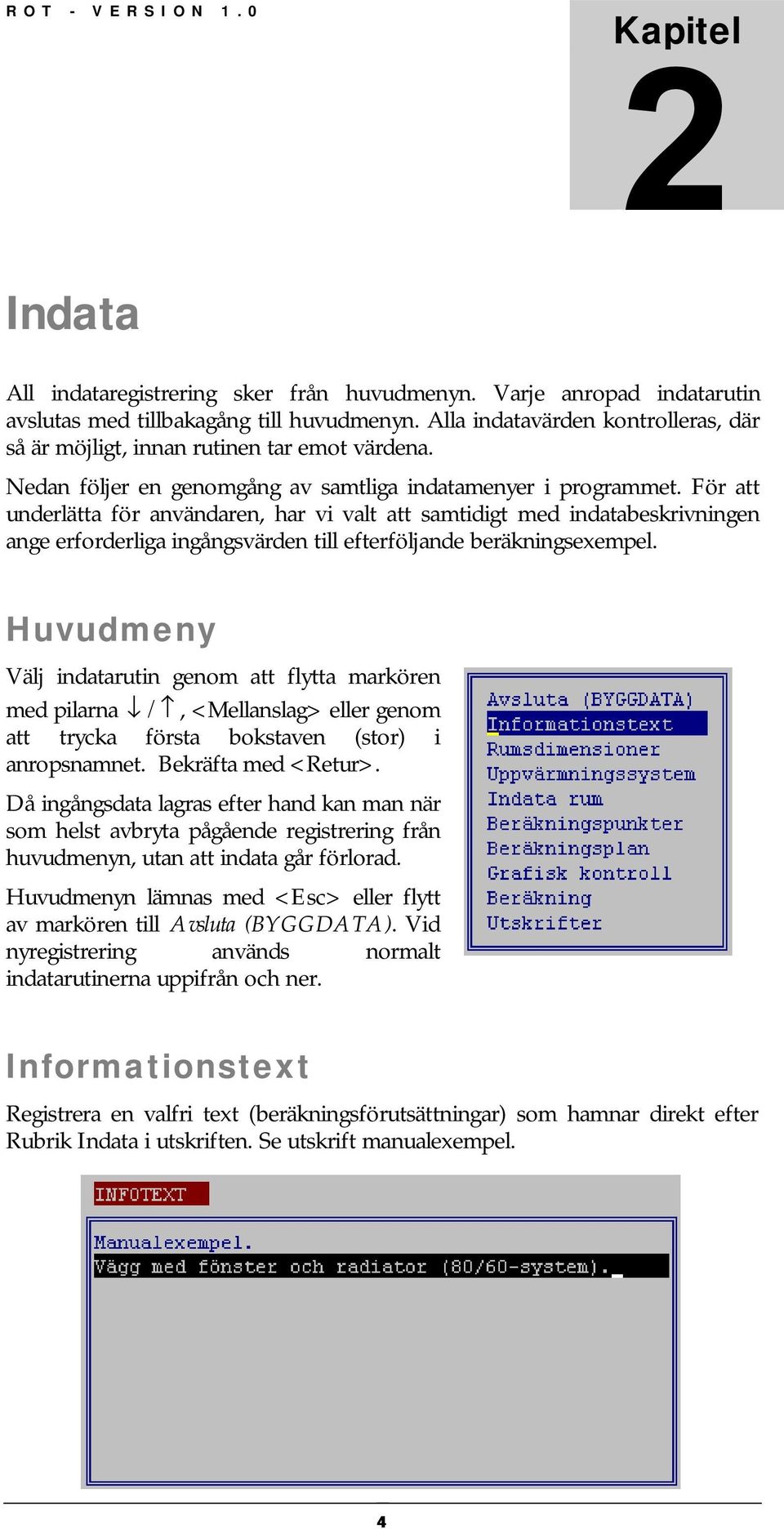

7 2Kapitel 2 Indata All indataregistrering sker från huvudmenyn. Varje anropad indatarutin avslutas med tillbakagång till huvudmenyn. Alla indatavärden kontrolleras, där så är möjligt, innan rutinen tar emot värdena. Nedan följer en genomgång av samtliga indatamenyer i programmet. För att underlätta för användaren, har vi valt att samtidigt med indatabeskrivningen ange erforderliga ingångsvärden till efterföljande beräkningsexempel. Huvudmeny Välj indatarutin genom att flytta markören med pilarna /, <Mellanslag> eller genom att trycka första bokstaven (stor) i anropsnamnet. Bekräfta med <Retur>. Då ingångsdata lagras efter hand kan man när som helst avbryta pågående registrering från huvudmenyn, utan att indata går förlorad. Huvudmenyn lämnas med <Esc> eller flytt av markören till Avsluta (BYGGDATA). Vid nyregistrering används normalt indatarutinerna uppifrån och ner. Informationstext Registrera en valfri text (beräkningsförutsättningar) som hamnar direkt efter Rubrik Indata i utskriften. Se utskrift manualexempel. 4

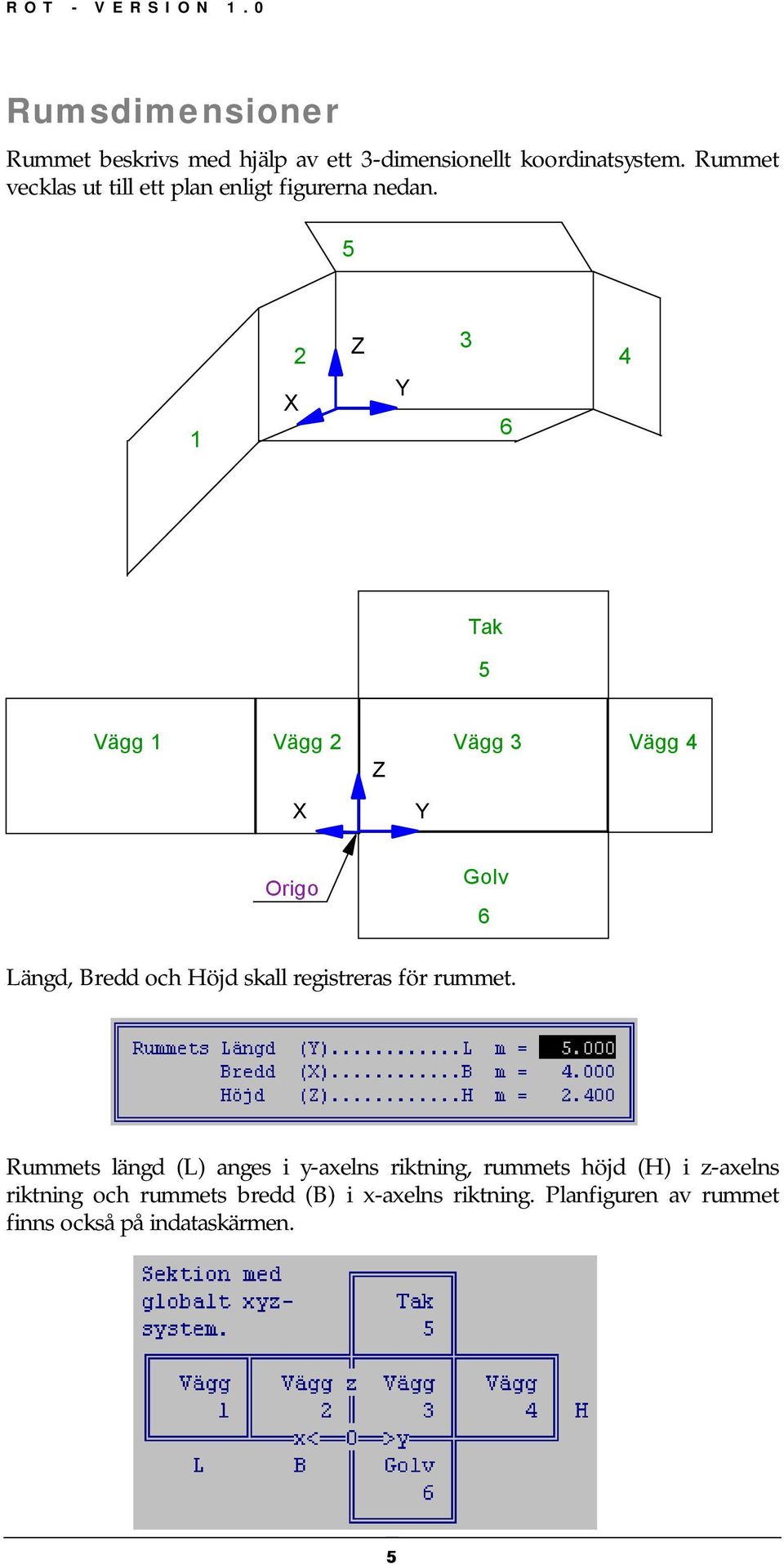

8 Rumsdimensioner Rummet beskrivs med hjälp av ett 3-dimensionellt koordinatsystem. Rummet vecklas ut till ett plan enligt figurerna nedan. 5 1 X 2 Z Y Tak 5 Vägg 1 Vägg 2 Vägg 3 Vägg 4 Z X Y Origo Golv 6 Längd, Bredd och Höjd skall registreras för rummet. Rummets längd (L) anges i y-axelns riktning, rummets höjd (H) i z-axelns riktning och rummets bredd (B) i x-axelns riktning. Planfiguren av rummet finns också på indataskärmen. 5

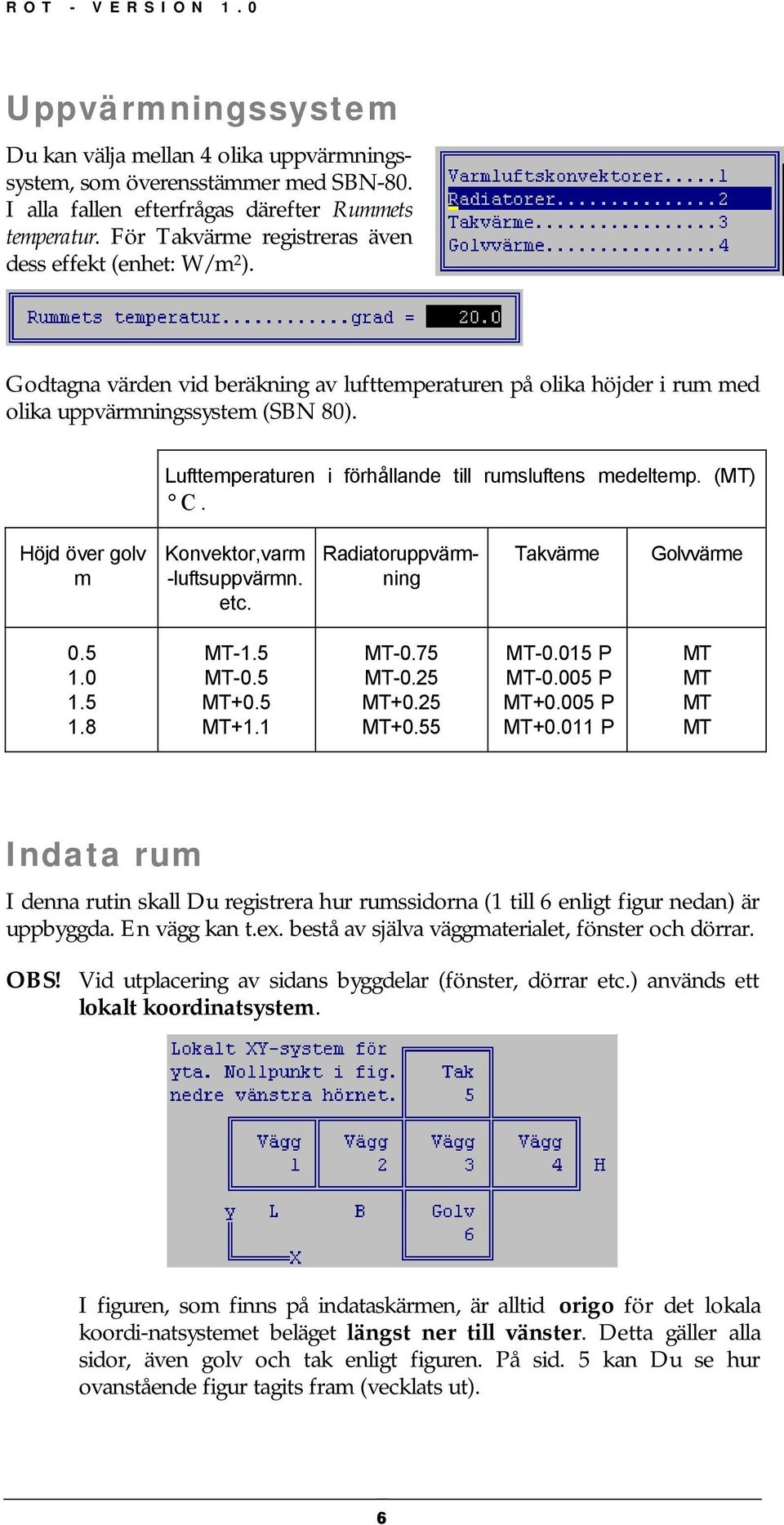

9 Uppvärmningssystem Du kan välja mellan 4 olika uppvärmningssystem, som överensstämmer med SBN-80. I alla fallen efterfrågas därefter Rummets temperatur. För Takvärme registreras även dess effekt (enhet: W/m 2 ). Godtagna värden vid beräkning av lufttemperaturen på olika höjder i rum med olika uppvärmningssystem (SBN 80). Lufttemperaturen i förhållande till rumsluftens medeltemp. (MT) C. Höjd över golv m Konvektor,varm -luftsuppvärmn. etc. Radiatoruppvärmning Takvärme Golvvärme MT-1.5 MT-0.5 MT+0.5 MT+1.1 MT-0.75 MT-0.25 MT+0.25 MT+0.55 MT P MT P MT P MT P MT MT MT MT Indata rum I denna rutin skall Du registrera hur rumssidorna (1 till 6 enligt figur nedan) är uppbyggda. En vägg kan t.ex. bestå av själva väggmaterialet, fönster och dörrar. OBS! Vid utplacering av sidans byggdelar (fönster, dörrar etc.) används ett lokalt koordinatsystem. I figuren, som finns på indataskärmen, är alltid origo för det lokala koordi-natsystemet beläget längst ner till vänster. Detta gäller alla sidor, även golv och tak enligt figuren. På sid. 5 kan Du se hur ovanstående figur tagits fram (vecklats ut). 6

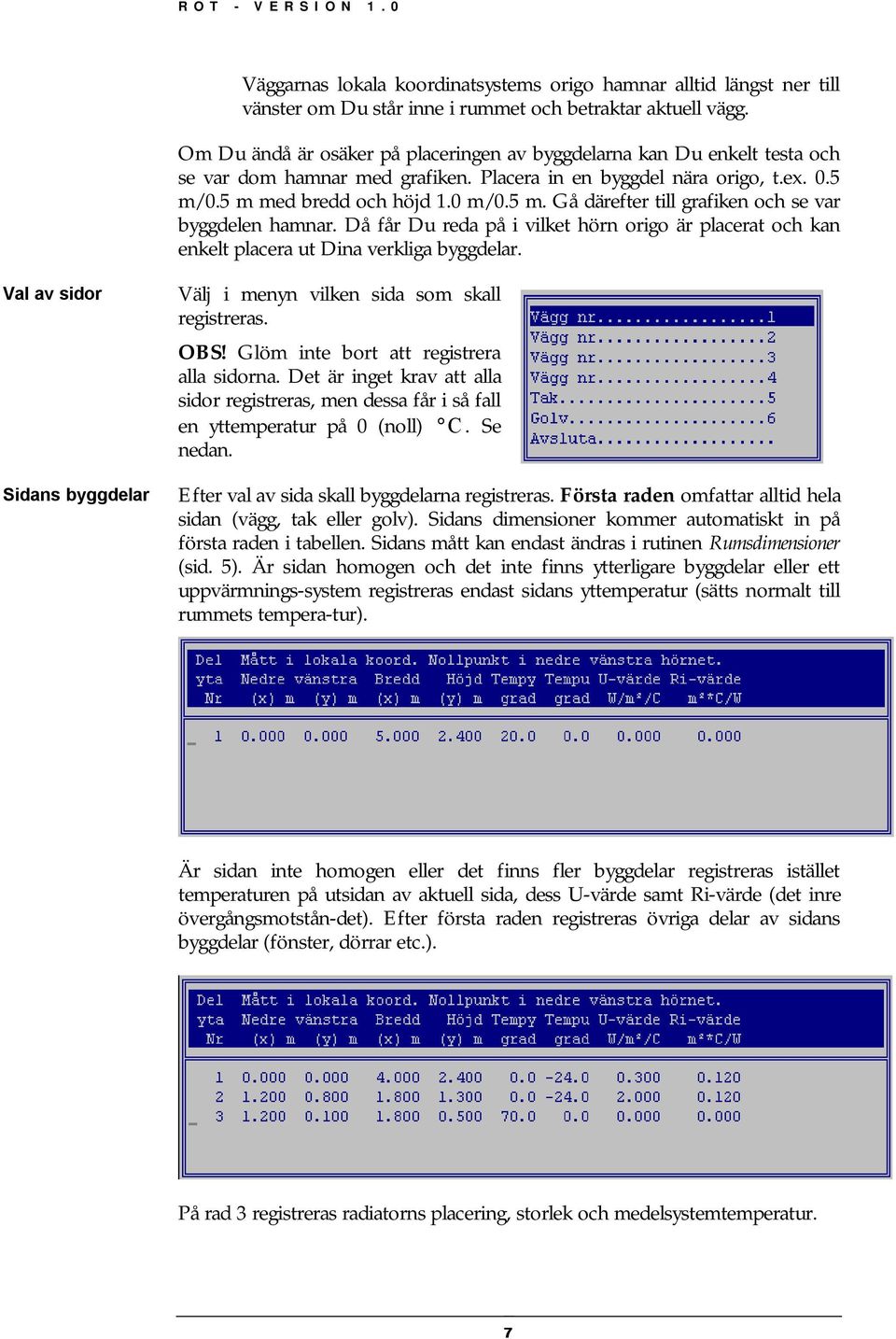

10 Väggarnas lokala koordinatsystems origo hamnar alltid längst ner till vänster om Du står inne i rummet och betraktar aktuell vägg. Om Du ändå är osäker på placeringen av byggdelarna kan Du enkelt testa och se var dom hamnar med grafiken. Placera in en byggdel nära origo, t.ex. 0.5 m/0.5 m med bredd och höjd 1.0 m/0.5 m. Gå därefter till grafiken och se var byggdelen hamnar. Då får Du reda på i vilket hörn origo är placerat och kan enkelt placera ut Dina verkliga byggdelar. Val av sidor Sidans byggdelar Välj i menyn vilken sida som skall registreras. OBS! Glöm inte bort att registrera alla sidorna. Det är inget krav att alla sidor registreras, men dessa får i så fall en yttemperatur på 0 (noll) C. Se nedan. Efter val av sida skall byggdelarna registreras. Första raden omfattar alltid hela sidan (vägg, tak eller golv). Sidans dimensioner kommer automatiskt in på första raden i tabellen. Sidans mått kan endast ändras i rutinen Rumsdimensioner (sid. 5). Är sidan homogen och det inte finns ytterligare byggdelar eller ett uppvärmnings-system registreras endast sidans yttemperatur (sätts normalt till rummets tempera-tur). Är sidan inte homogen eller det finns fler byggdelar registreras istället temperaturen på utsidan av aktuell sida, dess U-värde samt Ri-värde (det inre övergångsmotstån-det). Efter första raden registreras övriga delar av sidans byggdelar (fönster, dörrar etc.). På rad 3 registreras radiatorns placering, storlek och medelsystemtemperatur. 7

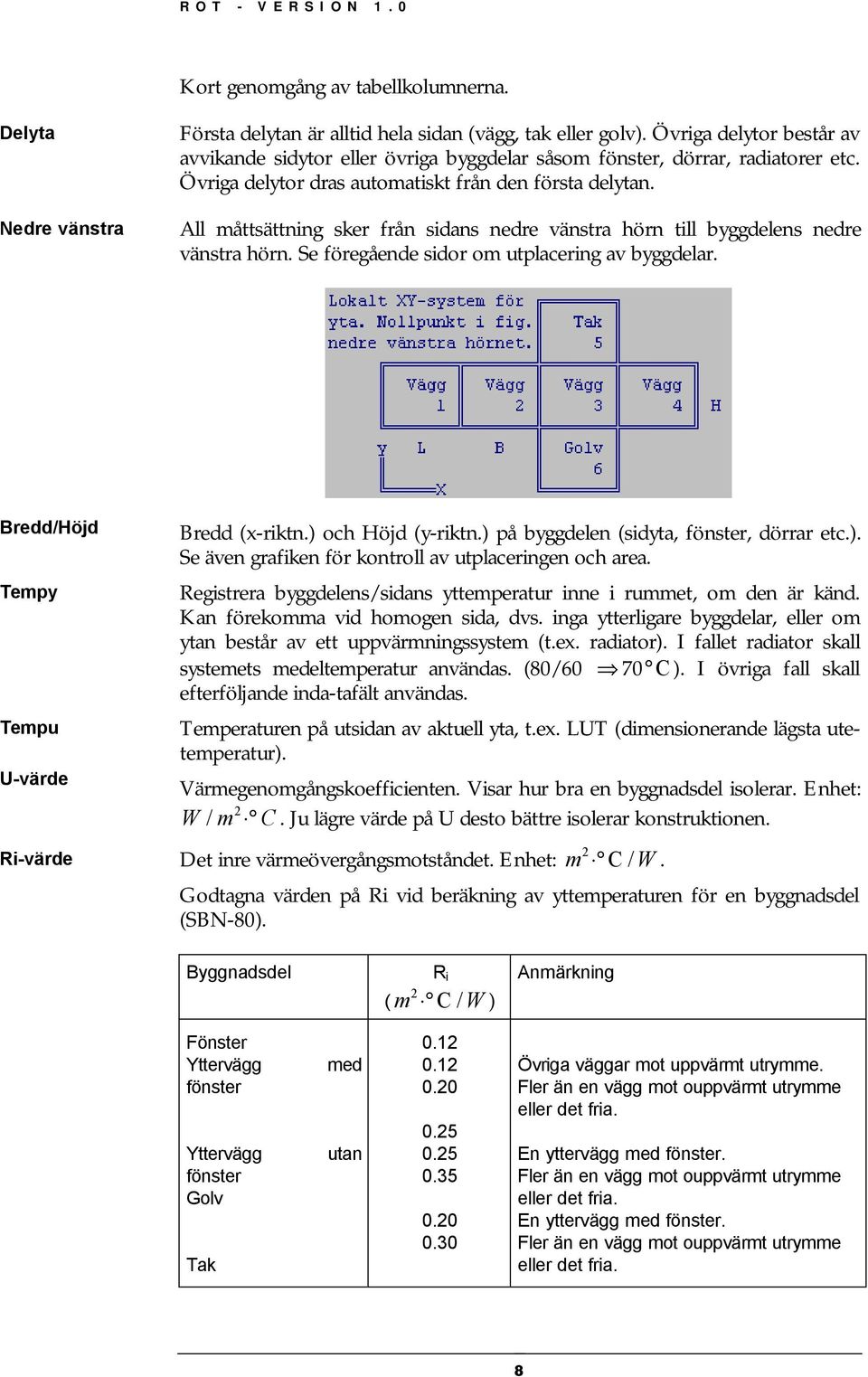

11 Kort genomgång av tabellkolumnerna. Delyta Nedre vänstra Första delytan är alltid hela sidan (vägg, tak eller golv). Övriga delytor består av avvikande sidytor eller övriga byggdelar såsom fönster, dörrar, radiatorer etc. Övriga delytor dras automatiskt från den första delytan. All måttsättning sker från sidans nedre vänstra hörn till byggdelens nedre vänstra hörn. Se föregående sidor om utplacering av byggdelar. Bredd/Höjd Tempy Tempu U-värde Ri-värde Bredd (x-riktn.) och Höjd (y-riktn.) på byggdelen (sidyta, fönster, dörrar etc.). Se även grafiken för kontroll av utplaceringen och area. Registrera byggdelens/sidans yttemperatur inne i rummet, om den är känd. Kan förekomma vid homogen sida, dvs. inga ytterligare byggdelar, eller om ytan består av ett uppvärmningssystem (t.ex. radiator). I fallet radiator skall systemets medeltemperatur användas. (80/60 70 C ). I övriga fall skall efterföljande inda-tafält användas. Temperaturen på utsidan av aktuell yta, t.ex. LUT (dimensionerande lägsta utetemperatur). Värmegenomgångskoefficienten. Visar hur bra en byggnadsdel isolerar. Enhet: W / m 2 C. Ju lägre värde på U desto bättre isolerar konstruktionen. Det inre värmeövergångsmotståndet. Enhet: m 2 C / W. Godtagna värden på Ri vid beräkning av yttemperaturen för en byggnadsdel (SBN-80). Byggnadsdel R i ( m 2 C / W ) Anmärkning Fönster Yttervägg fönster Yttervägg fönster Golv Tak med utan Övriga väggar mot uppvärmt utrymme. Fler än en vägg mot ouppvärmt utrymme eller det fria. En yttervägg med fönster. Fler än en vägg mot ouppvärmt utrymme eller det fria. En yttervägg med fönster. Fler än en vägg mot ouppvärmt utrymme eller det fria. 8

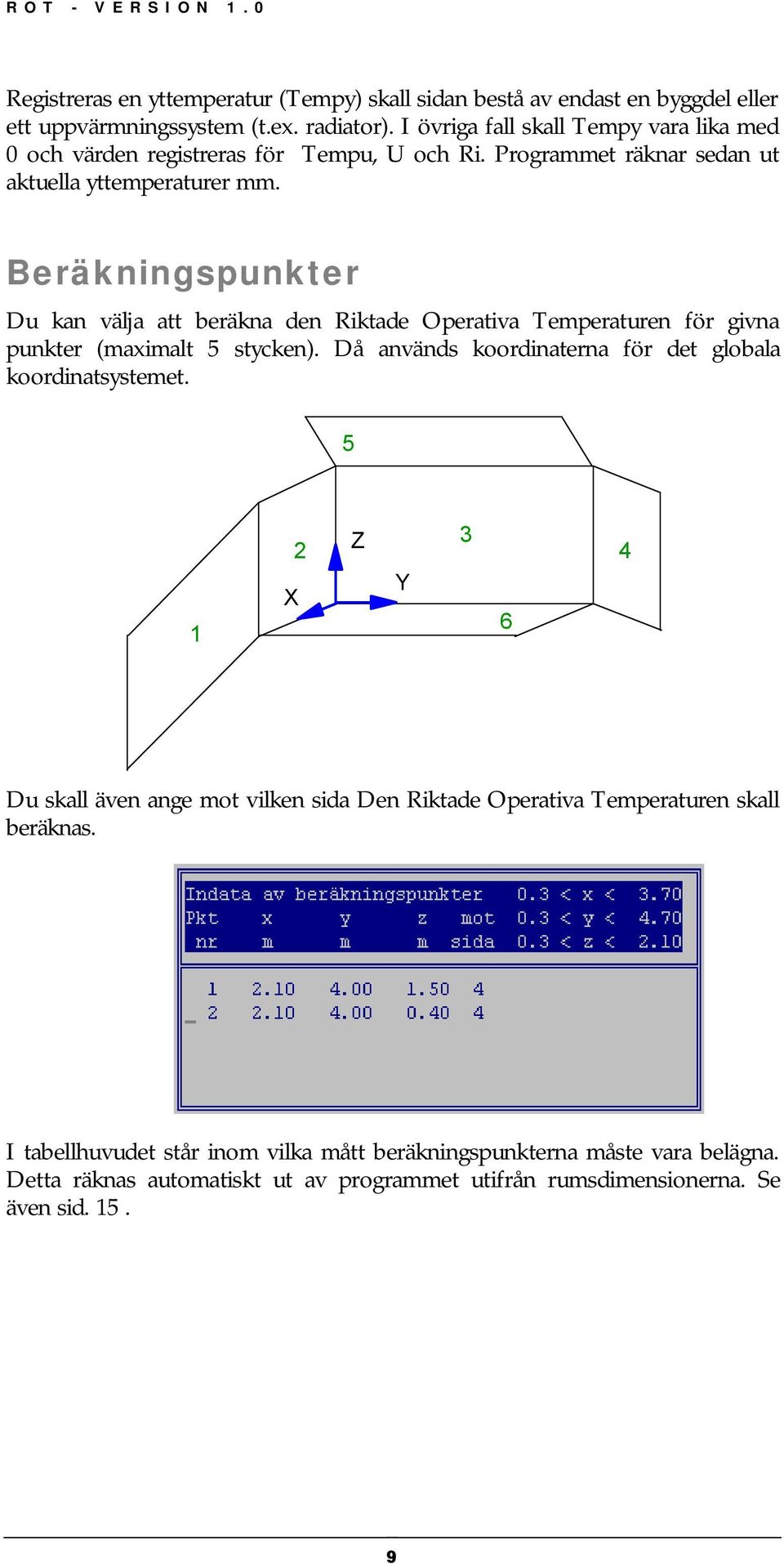

12 Registreras en yttemperatur (Tempy) skall sidan bestå av endast en byggdel eller ett uppvärmningssystem (t.ex. radiator). I övriga fall skall Tempy vara lika med 0 och värden registreras för Tempu, U och Ri. Programmet räknar sedan ut aktuella yttemperaturer mm. Beräkningspunkter Du kan välja att beräkna den Riktade Operativa Temperaturen för givna punkter (maximalt 5 stycken). Då används koordinaterna för det globala koordinatsystemet. 5 1 X 2 Z Y Du skall även ange mot vilken sida Den Riktade Operativa Temperaturen skall beräknas. I tabellhuvudet står inom vilka mått beräkningspunkterna måste vara belägna. Detta räknas automatiskt ut av programmet utifrån rumsdimensionerna. Se även sid

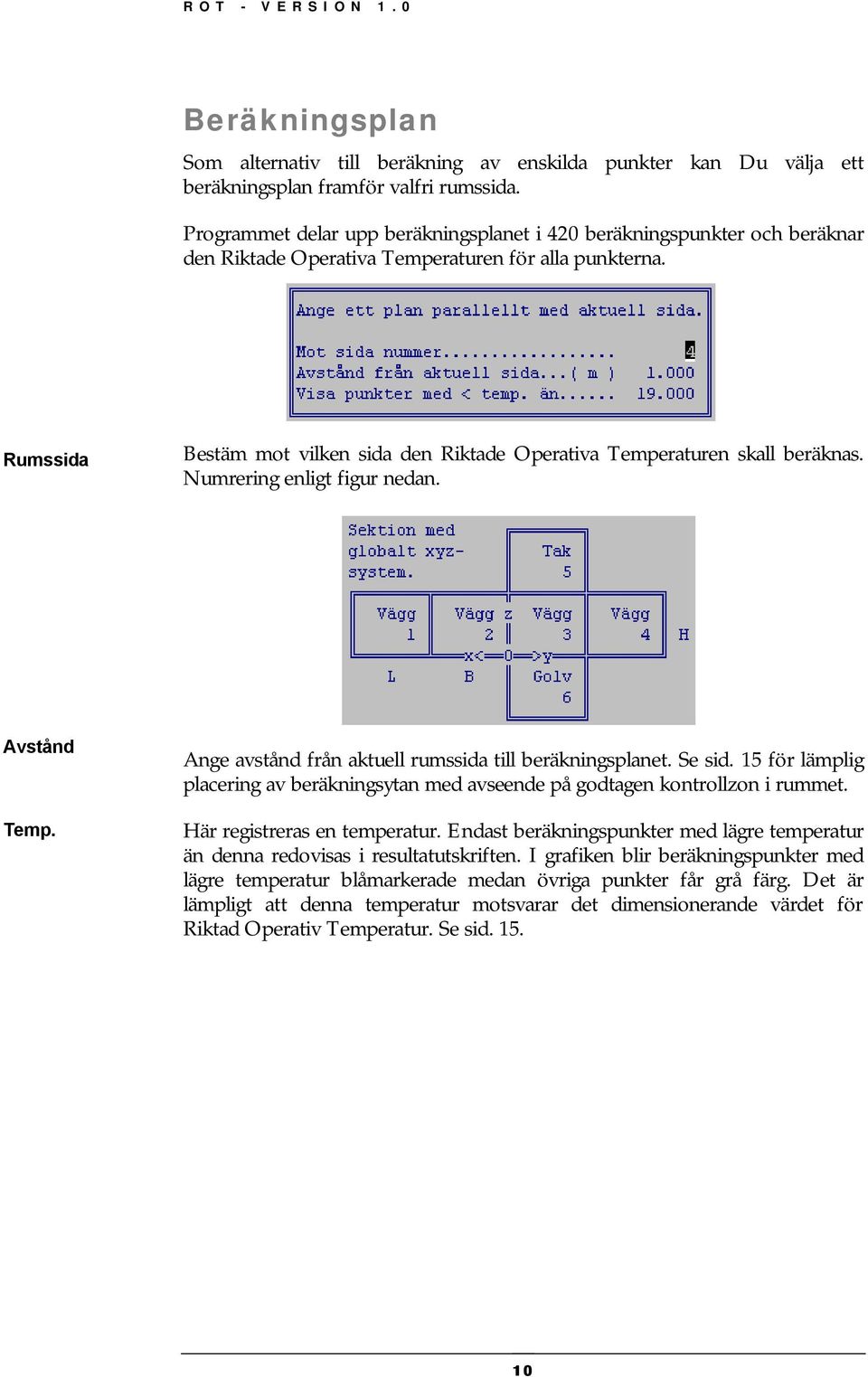

13 Beräkningsplan Som alternativ till beräkning av enskilda punkter kan Du välja ett beräkningsplan framför valfri rumssida. Programmet delar upp beräkningsplanet i 420 beräkningspunkter och beräknar den Riktade Operativa Temperaturen för alla punkterna. Rumssida Bestäm mot vilken sida den Riktade Operativa Temperaturen skall beräknas. Numrering enligt figur nedan. Avstånd Temp. Ange avstånd från aktuell rumssida till beräkningsplanet. Se sid. 15 för lämplig placering av beräkningsytan med avseende på godtagen kontrollzon i rummet. Här registreras en temperatur. Endast beräkningspunkter med lägre temperatur än denna redovisas i resultatutskriften. I grafiken blir beräkningspunkter med lägre temperatur blåmarkerade medan övriga punkter får grå färg. Det är lämpligt att denna temperatur motsvarar det dimensionerande värdet för Riktad Operativ Temperatur. Se sid

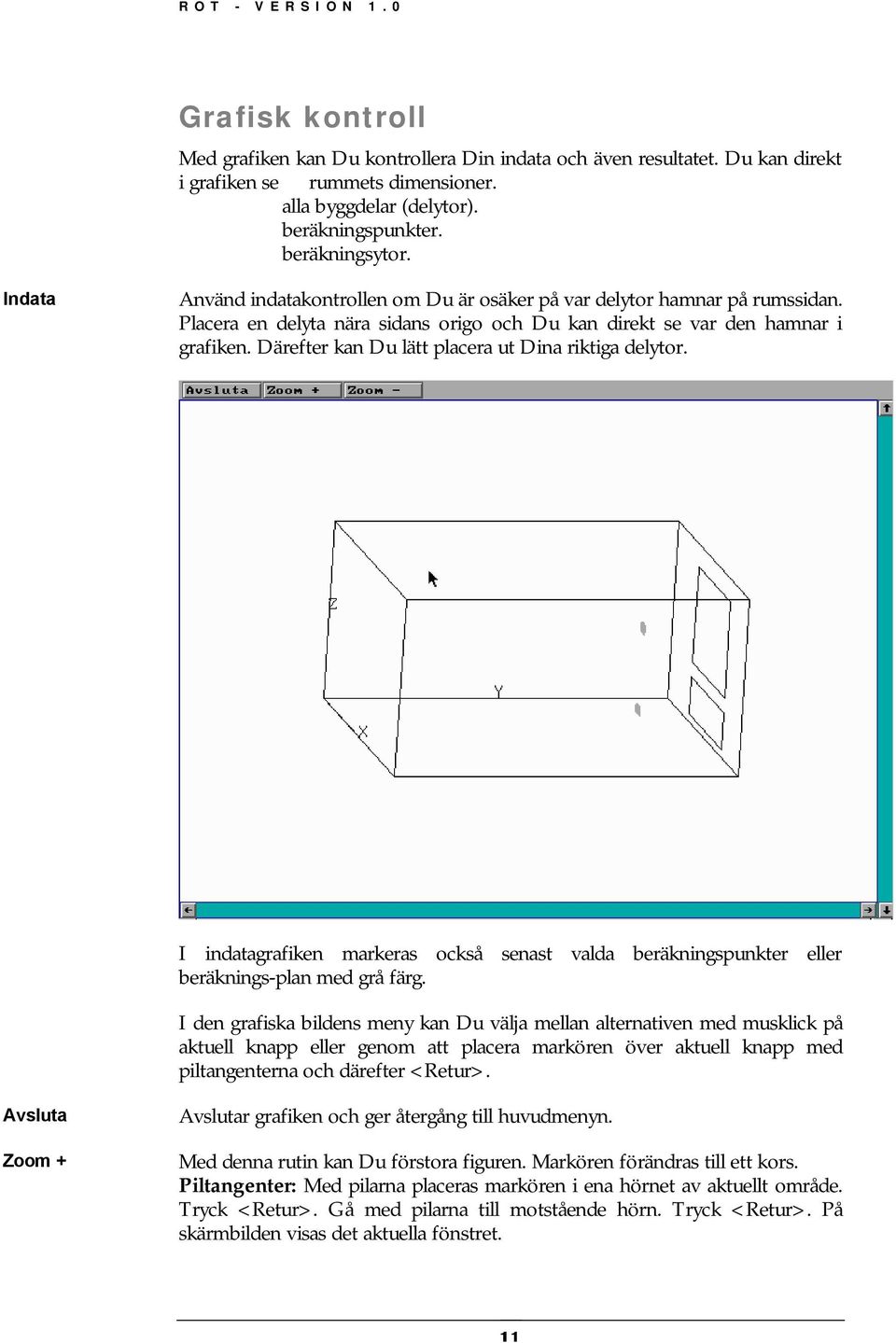

14 Grafisk kontroll Med grafiken kan Du kontrollera Din indata och även resultatet. Du kan direkt i grafiken se rummets dimensioner. alla byggdelar (delytor). beräkningspunkter. beräkningsytor. Indata Använd indatakontrollen om Du är osäker på var delytor hamnar på rumssidan. Placera en delyta nära sidans origo och Du kan direkt se var den hamnar i grafiken. Därefter kan Du lätt placera ut Dina riktiga delytor. I indatagrafiken markeras också senast valda beräkningspunkter eller beräknings-plan med grå färg. I den grafiska bildens meny kan Du välja mellan alternativen med musklick på aktuell knapp eller genom att placera markören över aktuell knapp med piltangenterna och därefter <Retur>. Avsluta Zoom + Avslutar grafiken och ger återgång till huvudmenyn. Med denna rutin kan Du förstora figuren. Markören förändras till ett kors. Piltangenter: Med pilarna placeras markören i ena hörnet av aktuellt område. Tryck <Retur>. Gå med pilarna till motstående hörn. Tryck <Retur>. På skärmbilden visas det aktuella fönstret. 11

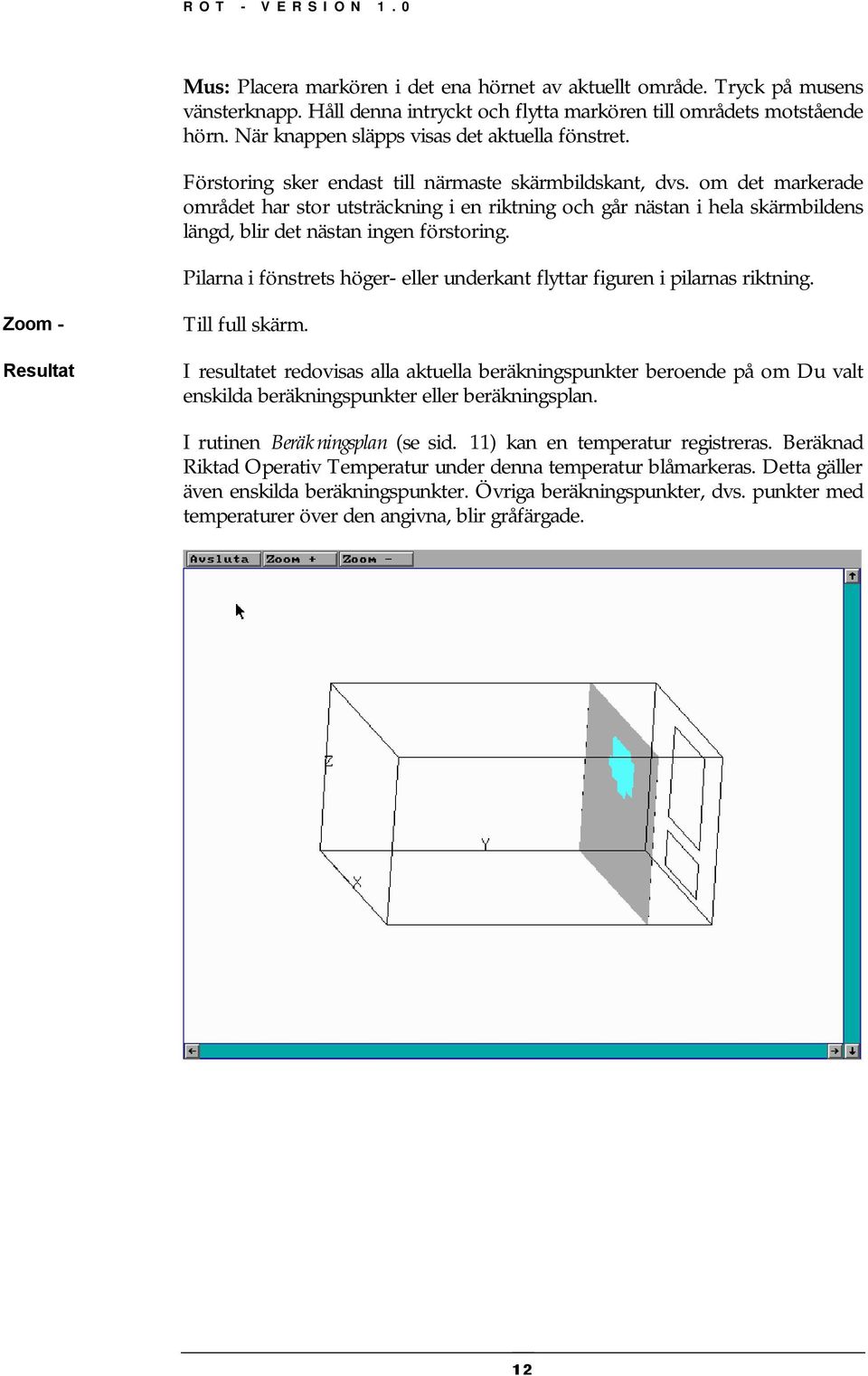

15 Mus: Placera markören i det ena hörnet av aktuellt område. Tryck på musens vänsterknapp. Håll denna intryckt och flytta markören till områdets motstående hörn. När knappen släpps visas det aktuella fönstret. Förstoring sker endast till närmaste skärmbildskant, dvs. om det markerade området har stor utsträckning i en riktning och går nästan i hela skärmbildens längd, blir det nästan ingen förstoring. Pilarna i fönstrets höger- eller underkant flyttar figuren i pilarnas riktning. Zoom - Resultat Till full skärm. I resultatet redovisas alla aktuella beräkningspunkter beroende på om Du valt enskilda beräkningspunkter eller beräkningsplan. I rutinen Beräkningsplan (se sid. 11) kan en temperatur registreras. Beräknad Riktad Operativ Temperatur under denna temperatur blåmarkeras. Detta gäller även enskilda beräkningspunkter. Övriga beräkningspunkter, dvs. punkter med temperaturer över den angivna, blir gråfärgade. 12

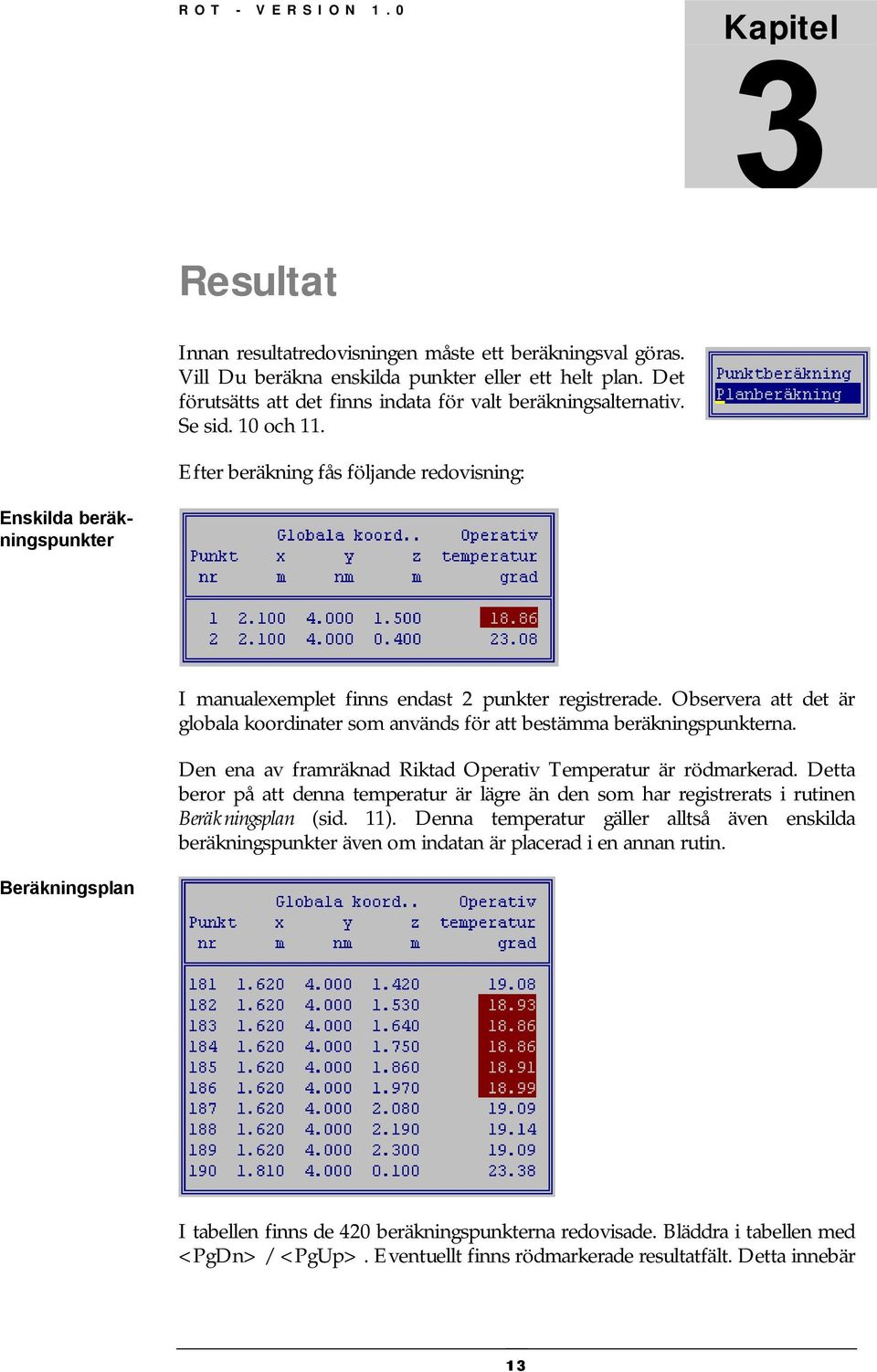

16 Kapitel 3 Resultat Innan resultatredovisningen måste ett beräkningsval göras. Vill Du beräkna enskilda punkter eller ett helt plan. Det förutsätts att det finns indata för valt beräkningsalternativ. Se sid. 10 och 11. Efter beräkning fås följande redovisning: Enskilda beräkningspunkter I manualexemplet finns endast 2 punkter registrerade. Observera att det är globala koordinater som används för att bestämma beräkningspunkterna. Den ena av framräknad Riktad Operativ Temperatur är rödmarkerad. Detta beror på att denna temperatur är lägre än den som har registrerats i rutinen Beräkningsplan (sid. 11). Denna temperatur gäller alltså även enskilda beräkningspunkter även om indatan är placerad i en annan rutin. Beräkningsplan I tabellen finns de 420 beräkningspunkterna redovisade. Bläddra i tabellen med <PgDn> / <PgUp>. Eventuellt finns rödmarkerade resultatfält. Detta innebär 13

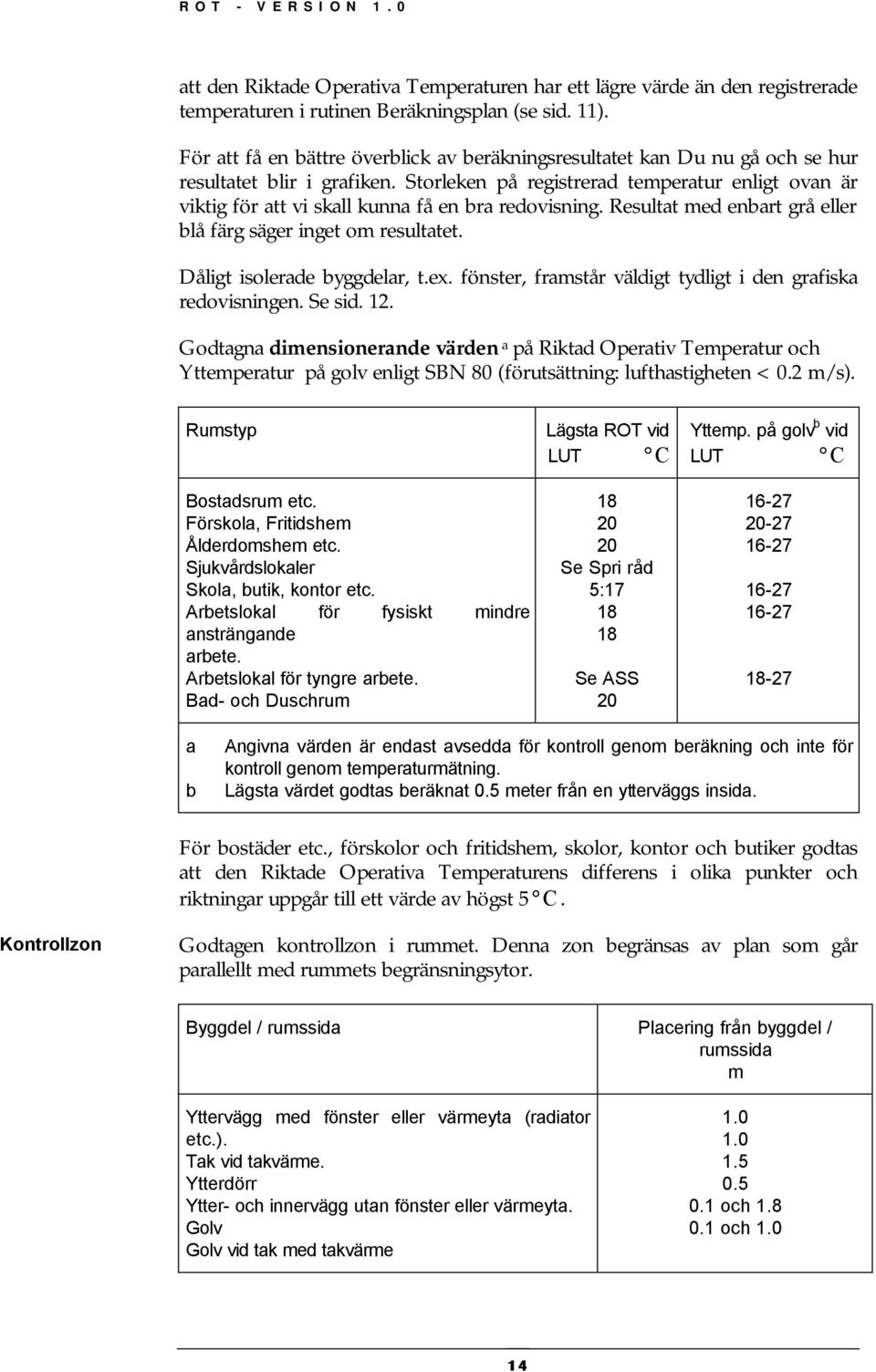

17 att den Riktade Operativa Temperaturen har ett lägre värde än den registrerade temperaturen i rutinen Beräkningsplan (se sid. 11). För att få en bättre överblick av beräkningsresultatet kan Du nu gå och se hur resultatet blir i grafiken. Storleken på registrerad temperatur enligt ovan är viktig för att vi skall kunna få en bra redovisning. Resultat med enbart grå eller blå färg säger inget om resultatet. Dåligt isolerade byggdelar, t.ex. fönster, framstår väldigt tydligt i den grafiska redovisningen. Se sid. 12. Godtagna dimensionerande värden a på Riktad Operativ Temperatur och Yttemperatur på golv enligt SBN 80 (förutsättning: lufthastigheten < 0.2 m/s). Rumstyp Bostadsrum etc. Förskola, Fritidshem Ålderdomshem etc. Sjukvårdslokaler Skola, butik, kontor etc. Arbetslokal för fysiskt mindre ansträngande arbete. Arbetslokal för tyngre arbete. Bad- och Duschrum Lägsta ROT vid LUT C Se Spri råd 5: Se ASS 20 Yttemp. på golv b vid LUT C a b Angivna värden är endast avsedda för kontroll genom beräkning och inte för kontroll genom temperaturmätning. Lägsta värdet godtas beräknat 0.5 meter från en ytterväggs insida. För bostäder etc., förskolor och fritidshem, skolor, kontor och butiker godtas att den Riktade Operativa Temperaturens differens i olika punkter och riktningar uppgår till ett värde av högst 5 C. Kontrollzon Godtagen kontrollzon i rummet. Denna zon begränsas av plan som går parallellt med rummets begränsningsytor. Byggdel / rumssida Placering från byggdel / rumssida m Yttervägg med fönster eller värmeyta (radiator etc.). Tak vid takvärme. Ytterdörr Ytter- och innervägg utan fönster eller värmeyta. Golv Golv vid tak med takvärme och och

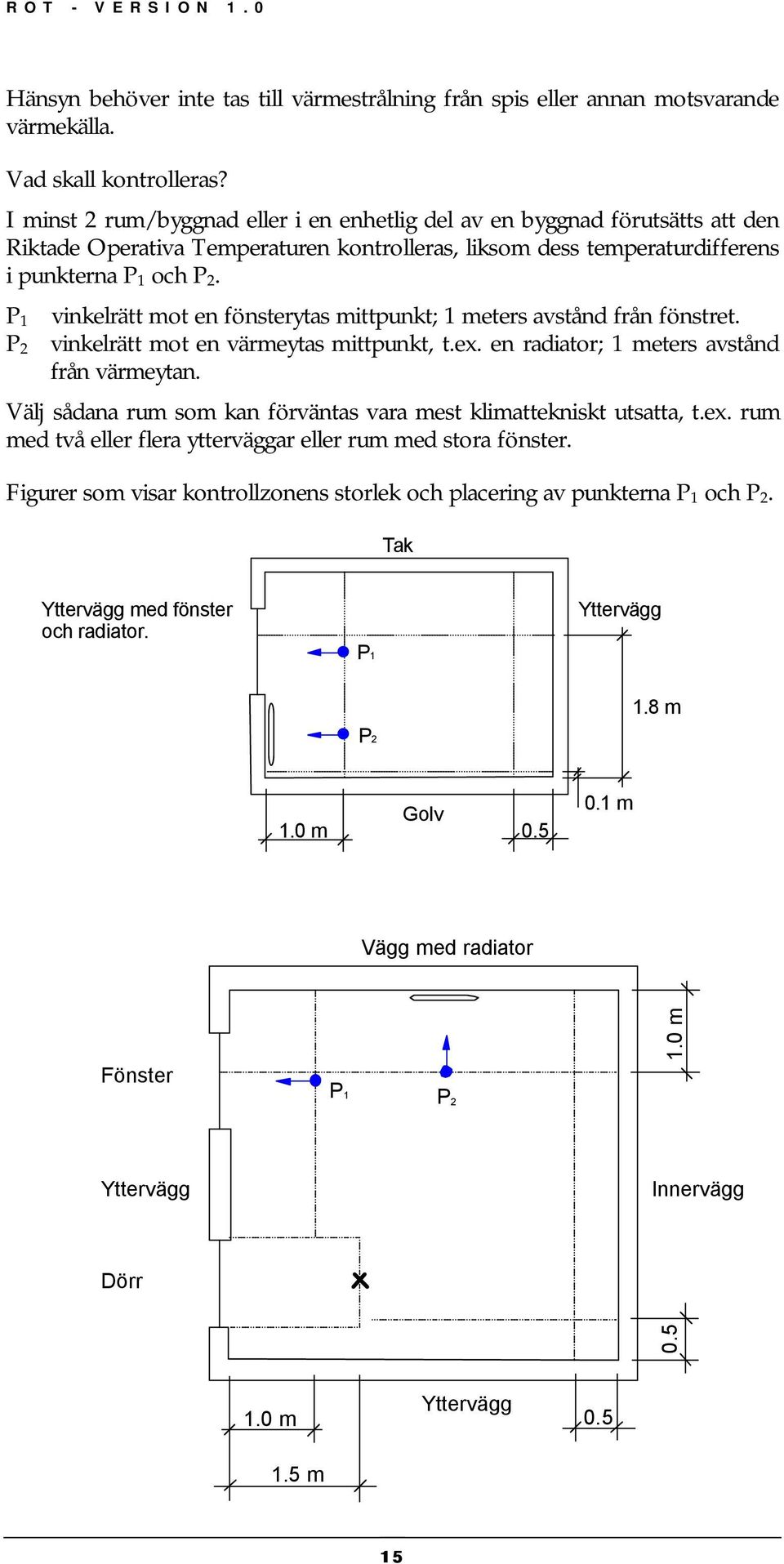

18 Hänsyn behöver inte tas till värmestrålning från spis eller annan motsvarande värmekälla. Vad skall kontrolleras? I minst 2 rum/byggnad eller i en enhetlig del av en byggnad förutsätts att den Riktade Operativa Temperaturen kontrolleras, liksom dess temperaturdifferens i punkterna P 1 och P 2. P 1 P 2 vinkelrätt mot en fönsterytas mittpunkt; 1 meters avstånd från fönstret. vinkelrätt mot en värmeytas mittpunkt, t.ex. en radiator; 1 meters avstånd från värmeytan. Välj sådana rum som kan förväntas vara mest klimattekniskt utsatta, t.ex. rum med två eller flera ytterväggar eller rum med stora fönster. Figurer som visar kontrollzonens storlek och placering av punkterna P 1 och P 2. Tak Yttervägg med fönster och radiator. P1 Yttervägg P2 1.8 m Golv 1.0 m m Vägg med radiator Fönster Yttervägg Dörr P 1 P m Innervägg 1.0 m 1.5 m Yttervägg

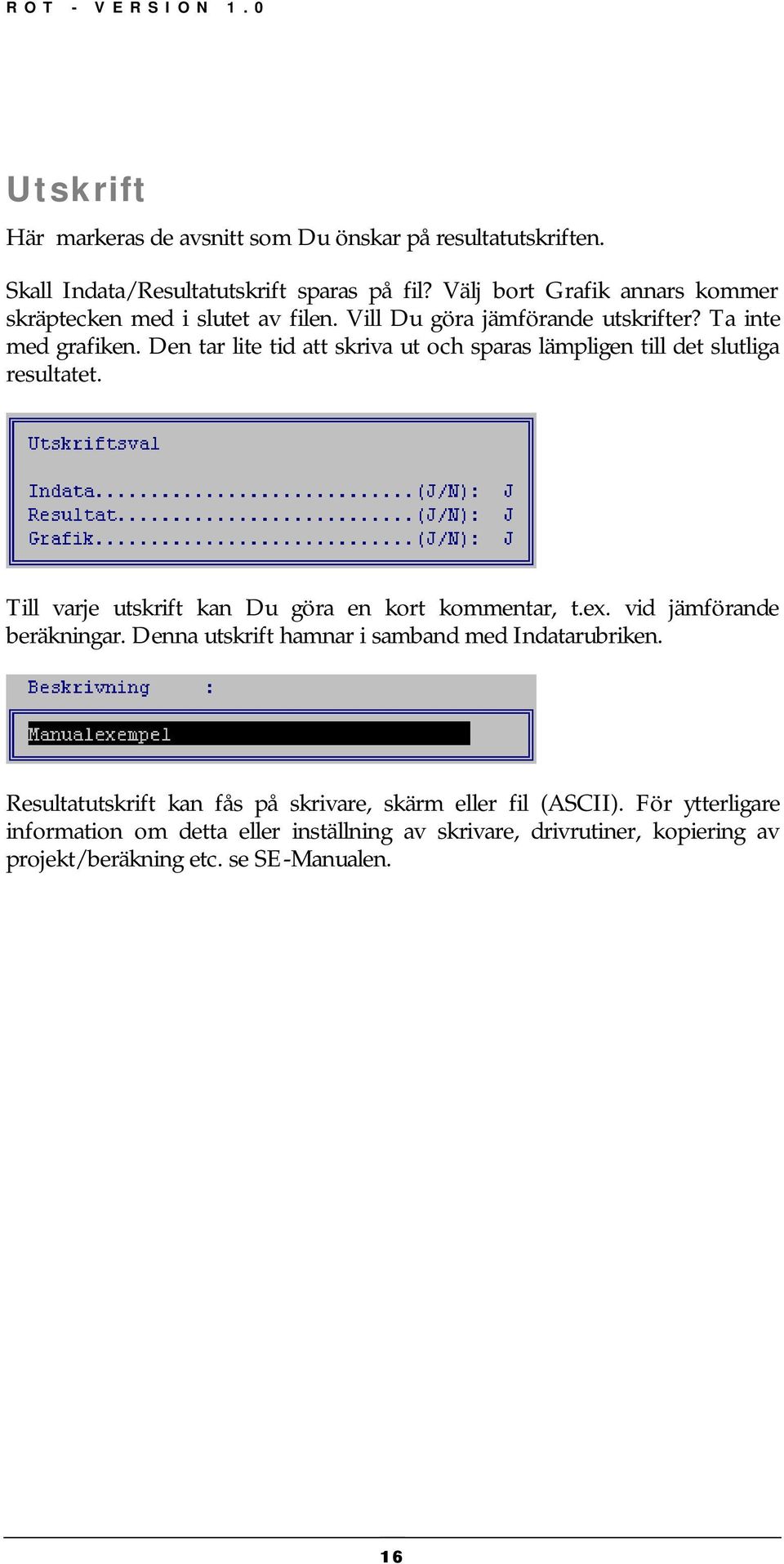

19 Utskrift Här markeras de avsnitt som Du önskar på resultatutskriften. Skall Indata/Resultatutskrift sparas på fil? Välj bort Grafik annars kommer skräptecken med i slutet av filen. Vill Du göra jämförande utskrifter? Ta inte med grafiken. Den tar lite tid att skriva ut och sparas lämpligen till det slutliga resultatet. Till varje utskrift kan Du göra en kort kommentar, t.ex. vid jämförande beräkningar. Denna utskrift hamnar i samband med Indatarubriken. Resultatutskrift kan fås på skrivare, skärm eller fil (ASCII). För ytterligare information om detta eller inställning av skrivare, drivrutiner, kopiering av projekt/beräkning etc. se SE-Manualen. 16

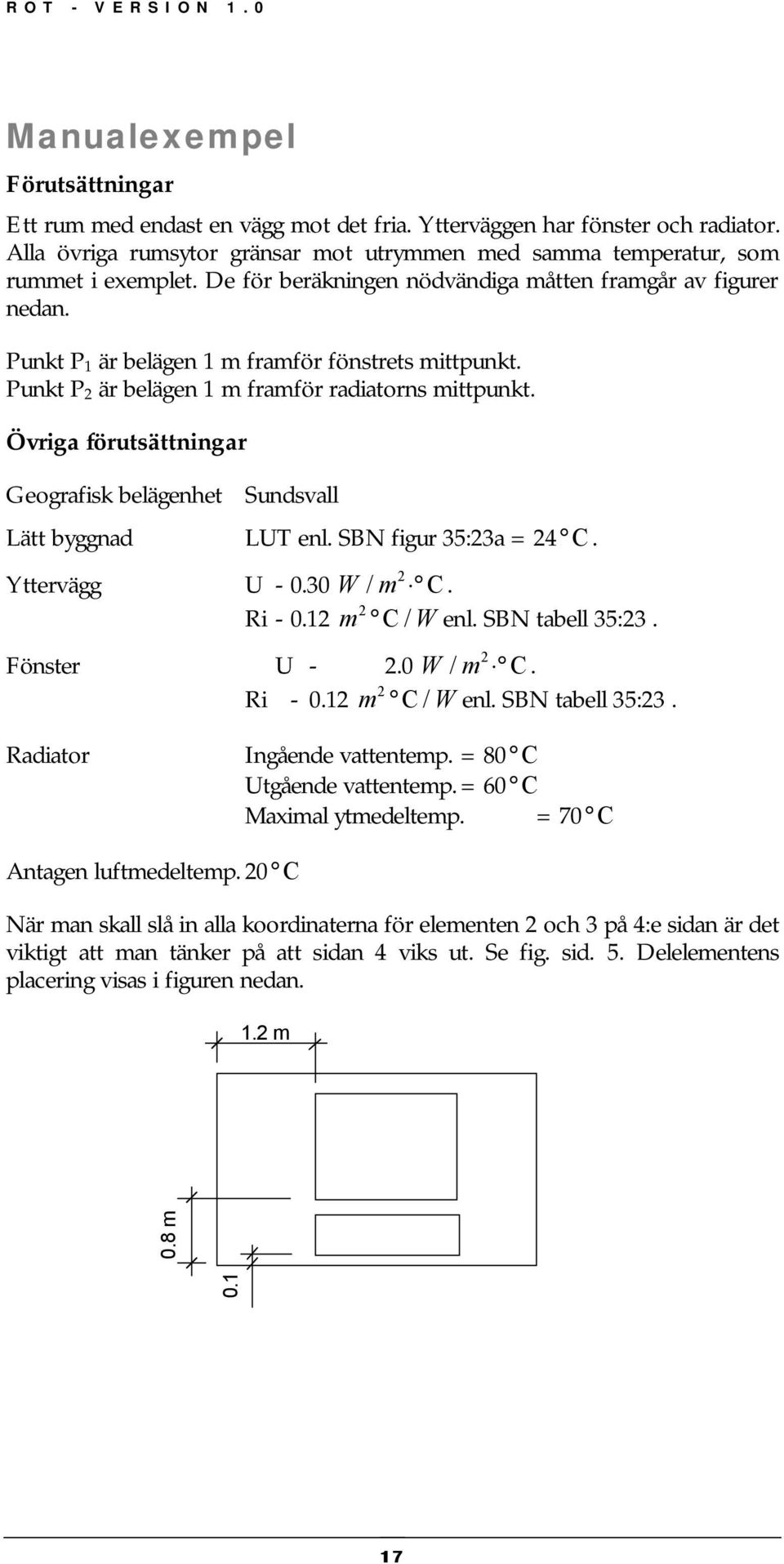

20 Manualexempel Förutsättningar Ett rum med endast en vägg mot det fria. Ytterväggen har fönster och radiator. Alla övriga rumsytor gränsar mot utrymmen med samma temperatur, som rummet i exemplet. De för beräkningen nödvändiga måtten framgår av figurer nedan. Punkt P 1 är belägen 1 m framför fönstrets mittpunkt. Punkt P 2 är belägen 1 m framför radiatorns mittpunkt. Övriga förutsättningar Geografisk belägenhet Sundsvall Lätt byggnad LUT enl. SBN figur 35:23a = 24 C. Yttervägg U W / m 2 C. Ri m 2 C / W enl. SBN tabell 35:23. Fönster U W / m 2 C. Ri m 2 C / W enl. SBN tabell 35:23. Radiator Ingående vattentemp. = 80 C Utgående vattentemp. = 60 C Maximal ytmedeltemp. = 70 C Antagen luftmedeltemp. 20 C När man skall slå in alla koordinaterna för elementen 2 och 3 på 4:e sidan är det viktigt att man tänker på att sidan 4 viks ut. Se fig. sid. 5. Delelementens placering visas i figuren nedan. 1.2 m m 17

21 SOFTWARE ENGINEERING AB Hisingsgatan 30 Tel: Sida : Göteborg Fax: Projekt :Demo /Manualexempel Datum : _20:35 Beräkning:ROT_1 /Manualexempel 1 Prog. : A INDATA : RIKTAD OPERATIV TEMPERATUR Manualexempel. Vägg med fönster och radiator (80/60-system). Sektion med globalt xyx- system. Tak Vägg Vägg Vägg Vägg 1 2 z 3 4 H x<--o-->y L B Golv RUMSDIMENSIONER Rummets Längd...L m = 5.00 Bredd...B m = 4.00 Höjd...H m = 2.40 TEMPERATURDATA Radiatorer... Rumstemperatur...grad = RUMSDATA Rumssidans geometri och uppbyggnad. Del Mått i lokala koord. Nollpunkt i nedre vänstra hörnet. Yta yta Nedre vänstra Bredd Höjd Tempy Tempu U-värde Ri-värde nr nr (x) m (y) m (x) m (y) m grad grad W/m²/C m²*c/w

22 SOFTWARE ENGINEERING AB Hisingsgatan 30 Tel: Sida : Göteborg Fax: Projekt :Demo /Manualexempel Datum : _20:35 Beräkning:ROT_1 /Manualexempel 1 Prog. : A BERÄKNINGSPUNKTER I RUMMET Pkt x-koord y-koord z-koord mot Riktad Operativ nr m m m sida Temperatur (grad) TEMPERATURDIFFERENS Största beräknad temperaturdiff grader Max-temperatur...grad Tillhörande x - koord...m 2.10 y - koord...m 4.00 z - koord...m 0.40 Min-temperatur...grad Tillhörande x - koord...m 2.10 y - koord...m 4.00 z - koord...m

23 SOFTWARE ENGINEERING AB Hisingsgatan 30 Tel: Sida : Göteborg Fax: Projekt :Demo /Manualexempel Datum : _20:35 Beräkning:ROT_1 /Manualexempel 1 Prog. : A Grafisk kontroll 20

24 SOFTWARE ENGINEERING AB Hisingsgatan 30 Tel: Sida : Göteborg Fax: Projekt :Demo /Manualexempel Datum : _20:57 Beräkning:ROT_1 /Manualexempel 1 Prog. : A INDATA : RIKTAD OPERATIV TEMPERATUR Manualexempel. Vägg med fönster och radiator (80/60-system). Sektion med globalt xyx- system. Tak Vägg Vägg Vägg Vägg 1 2 z 3 4 H x<--o-->y L B Golv RUMSDIMENSIONER Rummets Längd...L m = 5.00 Bredd...B m = 4.00 Höjd...H m = 2.40 TEMPERATURDATA Radiatorer... Rumstemperatur...grad = RUMSDATA Rumssidans geometri och uppbyggnad. Del Mått i lokala koord. Nollpunkt i nedre vänstra hörnet. Yta yta Nedre vänstra Bredd Höjd Tempy Tempu U-värde Ri-värde nr nr (x) m (y) m (x) m (y) m grad grad W/m²/C m²*c/w

25 SOFTWARE ENGINEERING AB Hisingsgatan 30 Tel: Sida : Göteborg Fax: Projekt :Demo /Manualexempel Datum : _20:57 Beräkning:ROT_1 /Manualexempel 1 Prog. : A RIKTAD OPERATIV TEMPERATUR MOT BERÄKNINGSPLAN Mot sida nummer... 4 Avstånd från aktuell sida...( m ) 1.00 Visa punkter med < temp. än Globala koordinater för rummet... Pkt x-koord y-koord z-koord Riktad Operativ nr m m m Temperatur (grad) TEMPERATURDIFFERENS Största beräknad temperaturdiff grader Max-temperatur...grad Tillhörande x - koord...m 2.38 y - koord...m 4.00 z - koord...m 0.10 Min-temperatur...grad Tillhörande x - koord...m 2.19 y - koord...m 4.00 z - koord...m

26 SOFTWARE ENGINEERING AB Hisingsgatan 30 Tel: Sida : Göteborg Fax: Projekt :Demo /Manualexempel Datum : _20:57 Beräkning:ROT_1 /Manualexempel 1 Prog. : A Grafisk kontroll 23

27 Kapitel 4 Bilaga Redigering av indata Här går vi igenom vilka kommandon (tangentnedtryckningar) som är användbara vid registrering av indata, t.ex. tabellhanteringen. Menyer Du kan vandra i menyerna på följande sätt Piltangenterna - Markören flyttas uppåt eller nedåt ett steg i taget till aktuell rad (rutin). <Home>/<End> - Markören hoppar till första resp. sista raden i menyn. Stor bokstav - Markören hoppar till aktuell rad (rutin) genom att trycka den första bokstaven på denna rad. OBS! Stor bokstav. Finns fler rader i menyn, som börjar med denna bokstav, hoppar den till den första, nästa gång till den andra osv. <Retur> - För att komma in till önskad rutin - tryck <Retur> (<En-ter>). Indatafönster I indatafönstret finns enskilda indatafält. Registrera aktuell indata i indatafälten. <Retur> - Gör Din registrering och tryck <Retur>. Du hoppar nu automatiskt till nästa indatafält. Vid sista indatafältet kan lite olika hända beroende på hur programmet är uppbyggt. Vid tryck på <Retur> Avslutas rutinen. Dvs. ger återgång till föregående meny. 24

28 Markören stannar på sista indatafältet. Använd piltangenterna för att gå till annat indatafält eller tryck <Esc> för att lämna indatarutinen. Markören hoppar till första indatafältet igen. Tryck <Esc> för att lämna indatafönstret. Piltangenterna - Du kan gå uppåt eller nedåt med piltangenterna ett steg i taget. I vissa fall måste först en registrering göras för att Du skall kunna gå vidare med markören. I de flesta fall finns förinställda värden för varje indatafält och då är det inga problem med att använda piltangenterna. <Esc> - När Du vill lämna indatafönstret tryck <Esc>. Ändra indata - Skriv direkt över den gamla indatan, när Du befinner Dig i korrekt indatafält. Med pilarna kan Du gå fram och tillbaka i indatafältet och ändra aktuella tecken. Tabeller I beräkningsprogram används mycket tabeller för registrering av indata. Förflyttningar/Kommandon: När markören står längst till vänster i tabellen kan förflyttningar ske på följande sätt. Piltangenterna - Markören flyttas uppåt eller nedåt ett steg i taget till aktuell rad (rutin). OBS! Endast inom synlig sida. I normalfallet består en tabellsida av 10 rader. Denna kan vara både kortare eller längre. <Home>/<End> - Markören hoppar till första resp. sista raden i tabellen på aktuell tabellsida. Siffra Motsvarar radnumret uppifrån. Finns indata på aktuell rad hoppar markören direkt in till första kolumnen. 25

29 Bokstaven S - Upp kommer ett fönster där Du anger till vilket nummer (unik variabel) markören skall hoppa. Detta är speciellt användbart i rutiner med mycket långa tabeller. <Retur> - Gå in på tabellraden med <Retur>. Fortsätt och tryck <Retur> tills Du kommer till aktuell kolumn eller gå fram och tillbaka på raden med piltangenterna. <PgDn>/<PgUp> - Finns fler än 10 indatarader måste du byta sida. Markören går ut och ställer sig längst ner till vänster efter registrering av den 10:e raden. Byt sida med <PgDn>/<PgUp>. Innehåller indatatabellen många sidor kommer Du till första sidan med <F> (First) och sista sidan med <L> (Last). Bryt - Vid inslagning av ny indata kommer ofta nästa rad automatiskt. Vill Du bryta inmatningen av indata görs detta med <Esc> eller <0>/<Home> + <Retur> i första indatakolumnen. Den påbörjade indataraden tas då bort och markören ställer sig längst till vänster i tabellen. <Esc> avbryter alltid registrering av indata och markören hoppar ut längst till vänster i tabellen. Kontrollera att all indata kom med på tabellraden. Om indata saknas komplettera eller tag bort denna rad. Infoga - Vid flera jämförande beräkningar kan det vara aktuellt att lägga till eller ta bort indatavärden. I de flesta tabeller kan ny indata endast läggas till i slutet av tabellen. När rutinen lämnas kan sedan indatan ibland sorteras in på rätt plats. I vissa specialtabeller kan <Insert> ge en ny indatarad vid markörens placering. Stryk - Var som helst i tabellen kan en indatarad tas bort. Ställ markören framför den rad, som önskas tas bort, och gå in till första indatakolumnen med <Retur>. Tryck <0> (noll) eller <Home> och bekräfta med <Retur>. Aktuell rad tas bort och raderna omnumreras. I vissa specialtabeller kan <Del> användas vid borttagning av rader. Esc - När markören står längst till vänster i tabellen kan Du lämna indatatabellen med <Esc>. Se även hur <Esc> fungerar på indataraden ovan vid Bryt. 26
