FÄLTMÄTINSTRUKTION KLIMATANALYSATOR 1213

Transkript

1 1(11) Klimatanalysator 1213 Fältmätinstruktionen följer B&K:s manual 1. Inledning Klimatanalysator 1213 mäter: - Lufttemperatur - Lufthastighet - Yttemperatur - Planstrålningstemperatur - Temperaturasymmetri - Luftfuktighet 1.1 Vid mätning Analysatorn är tänkt att arbeta inom området +5 C till +40 C och upp till 90 % relativ fuktighet. Alla givarna fungerar dock ned till 0 C utom luft- och temperaturgivaren som fungerar ned till -20 C. Analysatorn och givarna är kalibrerade vid tillverkningen och ingen justering behöver göras av användarna. Klimatanalysator 1213 kan användas i: - Kontor - Sjukhus - Lätt industri - Fordon 1.2 Utrustningen ska hanteras med stor varsamhet! Placera analysatorn så långt från givarna som möjligt för att inte påverka givarna när du läser av. Analysatorn har fem ingångar för givarna. Vilken ingång som hör till respektive givare finns klart och tydligt markerad på analysatorns baksida. Ingångarna för luft- och yttemperaturgivarna är likadana vilket gör att man kan använda två luft- respektive ytgivare. Alla givare kan anslutas samtidigt!

2 2(11) 1.3 Givare 1 Lufttemperatur Bygger på ett extremt noggrant temperaturkänsligt platinamotstånd som är skyddat mot termisk strålning genom en sköld. 1.4 Givare 2 Yttemperatur Givaren är baserad på ett motstånd fastsatt på ett diafragma som i sin tur sitter i en konisk hållare. Genom en fjäderanordning kan man mäta på ytor som inte är vinkelräta mot givaren. 1.5 Givare 3 Strålningstemperatur och assymetri Givaren bygger på 2 identiska ytor (A och B) som oberoende mäter infallande strålning. Över de båda ytorna sitter ett genomskinligt polyetylenskydd.

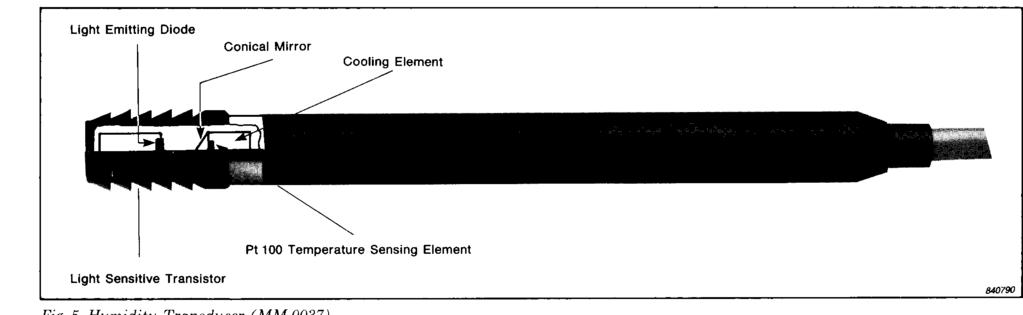

3 3(11) 1.6 Givare 4 Luftfuktighet Givaren bygger på ett kylelement under en konisk spegel som reducerar spegeltemperaturen till daggpunkter så kondens uppstår. En ljusspridning sker som detekteras av en mottagare och temperaturen läses av. 1.7 Givare 5 Lufthastighet Lufthastigheten mäts som en funktion av värmeförlusten från en uppvärmd kropp.

4 4(11) 1.8 Analysatorenhet Tryckknapparna på analysatorn framsida sitter i tre sektioner: Givarkontroll, Operation Mode, Val av inspelningstid. Givarkontroll Val av inspelningstid Operation mode Varje gång man slå på analysatorn startar automatiskt en inbyggd självtest. Det står Testing på displayen, om inga fel finns kommer Select Transducer (välj givare) upp på displayen. OBS! Flera olika meddelanden kan läsas på displayen i händelse av fel (läs separat servicemanual). Om man mäter med batterisats och inte nätanslutet så räcker batterierna normalt 6 timmar om de är fulladdade. OBS! - Ladda inte oladdningsbara batterier! - Vänd batterierna rätt! - Blanda inte olika batterier! - Blanda inte laddade med oladdade batterier! 2. Givarkontrollen har 4 undergrupper 2.1 Temperaturgruppen består av 2 knappar; lufttemperatur och yttemperatur. 2.2 Radiationgruppen består av 3 knappar med vilka man kan välja antingen den plana strålningstemperaturen från 2 riktningar eller den infallande strålningsstyrkan. Med den mellersta knappen kan man mäta skillnaden d v s asymmetrin (A-B). 2.3 Humiditygruppen består av 3 knappar; relativ fuktighet, ångtryck och daggpunkt. För att spara batteriet mäts daggpunkter var 3:e minut. Det är alltid det senaste värdet som syns i displayen. Ångtrycket beräknas från det senaste daggpunktsvärdet. Den relativa fuktigheten beräknas från värdena på daggpunkt och lufttemperatur varför dessa båda givare måste vara anslutna.

5 5(11) 2.4 Airvelocitygruppen består av 2 knappar. Medelvärdet är ett 5 s medelvärde och syns till vänster på displayen medan man till höger ser ett 3 minuters medelvärde. 3 minutersvärdet uppdateras var 10:e sekund. Man kan också få dessa båda värdens standardavvikelser genom att trycka på Std Dev. 3. Operation mode har 3 funktioner (1 Display, 2 Record och 3 Replay/plot) 3.1 Displayfunktionen väljs automatiskt då analysatorn startas. Data visas på displayen för respektive givare då dessa trycks in. Med displayfunktionen kan man också få löpande data medan man lagrar in data med recordfunktionen. Om displayknappen trycks in 3 ggr på varandra så kan man avsluta inlagring av data. 3.2 Recordfunktion - en programsekvens för val av givare och mättid. Mättiden delas automatiskt in i 60 lika stora intervall och mätdata lagras för varje intervall (1 h = ett värde/min, 6 h = ett värde/6 min o s v). För lufthastigheten får man ett 60 s linjärt medelvärde om 1 h väljs medan man för alla andra tider får ett 3 minuters linjärt medelvärde. Om recod-knappen trycks in när lagring sker släcks displayen och knapplamporna (lågenergiläge). Aktiveras knappen igen får man på displayen elapsed time (förfluten tid), dessutom lyser knapparna till de givare och tid som man valt. Efter 4 minuter intar analysatorn automatiskt lågenergiläget. 3.3 Replay/plot-funktionen används för att plocka fram data ur minnet antingen via skrivare eller via display. 4. Val av inspelningstid (1, 6, 24 och 120 timmar) Recording-time funktionen används för att välja mättid. 120 h-knappen kan dessutom användas för att välja mätenhet. 5. Mätning 5.1 Utan lagring tryck på respektive knapp och avläs värde i displayen, fig Med lagring följ instrumenten i fig Uppspelning av mätvärden manuellt se fig Dumpning av data till pc-program se Thermal Comfort Software bilaga FMI 09:50-1.

6 6(11) Knappsekvens när man arbetar i Display Mode, fig. 3.7.

7 7(11) Knappsekvens när man arbetar i Record Mode, fig. 3.8.

8 8(11) Knappfrekvens när man arbetar i Replay Mode och använder sig av displayen, fig. 3.9

9 9(11) Montera givaren enligt bild. Rekommenderade mätpositioner Position Rekommenderade mätnivåer Sittande Stående Huvud 1,1 m 1,7 m Mage 0,6 m 1,1 m Ankel 0,1m 0,1 m Mät enligt bifogade sekvenstabeller

10 10(11) Riktad operativ temp: ROT Viktningsfaktorer för ROT uppmätt/beräknad i sex olika riktningar för stående respektive sittande människa. Viktningsfaktor Simulerad sida f 1 = f 6 upp-ner 1/6 f 2 = f 4 höger-vänster 2/4 f 3 = f 5 fram-bak 3/5 Mäthöjd över golv Sittande ställning 0,13 0,16 0,21 0,6 m Stående ställning 0,06 0,17 0,27 1,1 m

11 11(11) Exempel Anta att du står 1 meter innanför fönstret (A). De uppmätta riktade operativa temperaturerna i de sex riktningarna är: ROT upp = 22 C ROT ner = 19 C ROT hög = 18 C ROT vä = 18 C ROT fram = 15 C ROT bak = 20 C Lösning t 0 = 0, , , , , ,27 20 = 1,32 + 1,14 + 3,06 + 4,05 + 5,40 = 18,03 Det operativa temperaturen i punkt A är således beräknas till 18,03 C och anges till 18,0 C. - ROT bör ligga i intervall C. - Skillnaden i temperatur mellan fot - huvud (0,1-1,1 m över golv) bör ej vara över 3 C. - Strålningstemperaturasymmetrin, kallt fönster vägg, bör ej vara större än 10 C. - Strålningstemperaturasymmetrin, takvärme bör ej vara större än 5 C. Bestäms 1,1 meter över golvet för stående, 0,6 meter för sittande. - Vid temperaturer på C bör luftens medelhastighet ej överstiga 0,15 m/s.
