Rotfinder Basic manual

Transkript

1 Rotfinder Basic manual ver

2 Övergripande instruktion Ändra diameter Röta Ingen röta Felmeddelande 1. Koppla samman Rotfinders 5 delar (instrument, 2 pikar, 2 röda kablar) och bege dig till utvalt träd. 2. Starta instrumentet (med röd knapp uppe till vänster) 3. Tryck mjukt in Rotfinder i trädet (nålarna behöver inte gå djupt in) i brösthöjd eller den nivå du vill få uppmätt. 4. Mät med en klave trädets diameter så noggrant du kan vid mätstället. 5. Slå lugnt in den ena piken minst 50 cm ovanför instrumentet. 6. Slå lugnt in den andra piken minst 50 cm under instrumentet. 7. Ställ in diametern enligt instruktion sida 4: startläge ställ diameter. RISE-värdet mäts nu direkt och en symbol med antingen ofylld ring eller fylld ring kommer att visas på displayen. Själva mätningen tar mindre än en sekund. Instrumentet mäter framför nålarna, d v s i den nivå du satt instrumentet. En symbol visas nu: Symbol med ofylld ring betyder ingen röta vid mätstället Symbol med fylld ring betyder röta vid mätstället 8. Gå vidare till nästa träd.

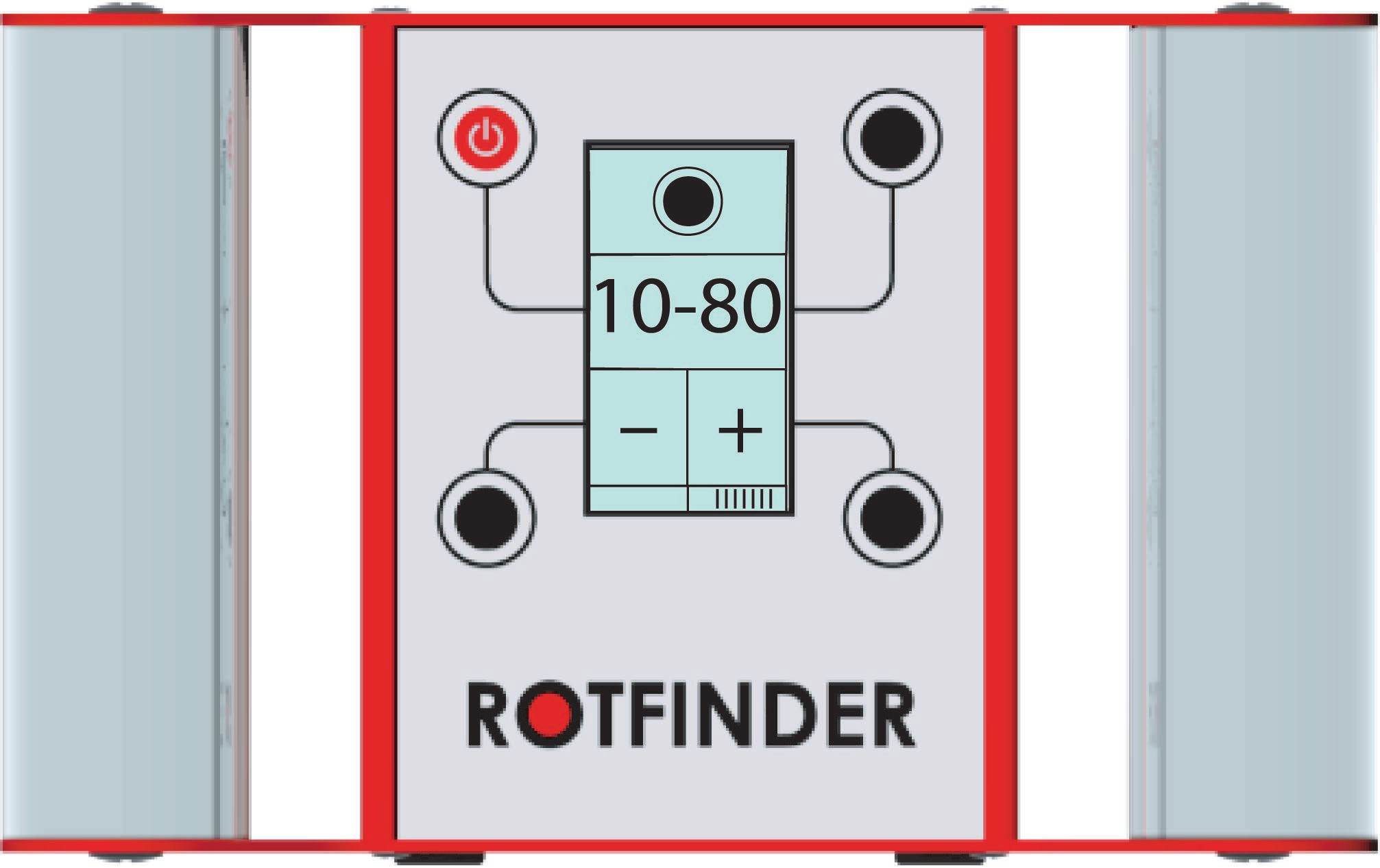

3 O Ø USB T R Ø R Apparatens olika delar Rotfinder Basic manual 1 USB USB port Uppladdning > 4 tim för full laddning

4 Så här mäter du O T A 115 Ø R Börja mät. När du startat apparaten och apterat den på trädet behöver du bara ställa in diametern med de svarta knapparna nere till vänster och höger på apparaten. och apparaten mäter direkt O T 1 Ø R 33 Symbol med ofylld ring = ingen röta Symbol med fylld ring = röta Man kan lysa upp displayen genom att trycka in den övre högra svarta knappen. Själva mätningen tar mindre än en sekund och instrumentet mäter kontinuerligt. 2 Nästa mätning

5 Ø R 1 Ø R 2 Ø R 4 Ø R 3 Felmeddelanden Felmeddelande 1. Felmeddelande 2. Felmeddelande 3. Felmeddelande 4. Inte tillräcklig förbindelse i strömkretsen. Instrumentet mäter ej. Låg batterinivå Kretskortsfel Trolig orsak: Hammare ej inkopplad. Kablar ej inkopplade på instrumentet. Trolig orsak: Extrema yttre förhållanden som exempelvis mycket hög fuktighet, stark kyla eller dött träd. Orsak: Apparaten behöver laddas får att få tillräckligt med ström för att kunna genomföra mätning. Kontakta service Rotfinders träffsäkerhet är minst 95 % ROTFINDER skiljer mellan friska träd och träd angripna av Rotticka genom att mäta vedens elektriska ledningsförmåga. Denna är olika för friska och angripna träd bl.a. därför att rötad ved har högre halter av elektriskt ledande metalljoner än frisk ved. Tester på över träd indikerar att metoden/- instrumentet har en träffsäkerhet på minst 95 %. Det finns tillfälle då instrumentet inte gör en korrekt bedömning av röta. Dessa är av två typer, missar eller falsklarm. En miss innebär att ROTFINDER ger en friskindikation trots att röta föreligger. Falsklarm innebär att ROTFINDER indikerar röta trots att ett träd är friskt. För att minska risken för att drabbas av missar eller falsklarm vid mätning är det viktigt att förstå den princip som instrumentet bygger på. Läs därför noga igenom beskrivningen av detta i manualen och på vår hemsida så fungerar ROTFINDER. Man bör också känna till vilka faktorer förutom röta som kan påverka mätresultatet. Nedan ges en lista på sådana faktorer samt den troliga förklaringen till varför instrumentet påverkas. Listan är ett resultat av praktiska erfarenheter från mätningar under vitt skilda tidpunkter, samt miljö- och ståndortsbetingelser. 1. Frusen ved Det går inte att använda ROTFINDER under den del av året då veden är frusen. Skälet är att den elektriska ledningsförmågan i träden sjunker mycket kraftigt då vattnet i veden fryser. 2. Mätning under eller efter kraftigt regn Under och efter kraftigt regn kan veden få mycket hög fuktighet vilket kan ge felaktiga mätvärden. Detta beror på att den elektriska ledningsförmågan tillfälligt ökats och sannolikt också på att den ström som instrumentet genererar tar onormala banor. Vi rekommenderar därför inte användande av instrumentet under eller efter kraftigt regn. 3. Dött träd eller nästintill dött träd Döda träd markerar ROTFINDER normalt med varningstriangel 2. Dessa är ofta helt uttorkade då ingen vattentransport sker från rötterna upp till kronan. Detta minskar kraftigt den elektriska ledningsförmågan vilket leder till varningstriangel 2. I vissa fall kan dock en del ström sannolikt passera genom veden vilket kan resultera i felaktiga mätvärden hos ROTFINDER. Vidare har ROTFINDER i enstaka fall markerat 0 (d v s frisk indikation) i träd som är så kraftigt rötskadade att extremt lite orötad ved återstår i ett tvärsnitt av stammen. Orsaken är sannolikt att förekomsten av metalljoner är lägre i denna typ av träd. Anrikningen av mineraler i rötade träd sker nämligen i en zon just utanför det centrala rötangreppet. I träd där stammens hela tvärsnitt är kraftigt rötad finns ingen (eller en mycket liten) sådan zon kvar. Därför tolkar ROTFINDER detta som friskt. 4. Tjurved Vid några mätningar har konstaterats att ROTFINDER tolkat förekomsten av tjurved som svaga rötangrepp (1 3 på ROTFINDER skalan). Skälet till detta är oklart men beror sannolikt på att de förändringar i vedens cellväggar som uppstår vid bildning av tjurved leder till små förändringar av vedens elektriska ledningsförmåga.
