Allmänt Dignita Alkolås AL-6. Produktbeskrivning

Storlek: px
Starta visningen från sidan:

Download "Allmänt Dignita Alkolås AL-6. Produktbeskrivning"

Transkript

1

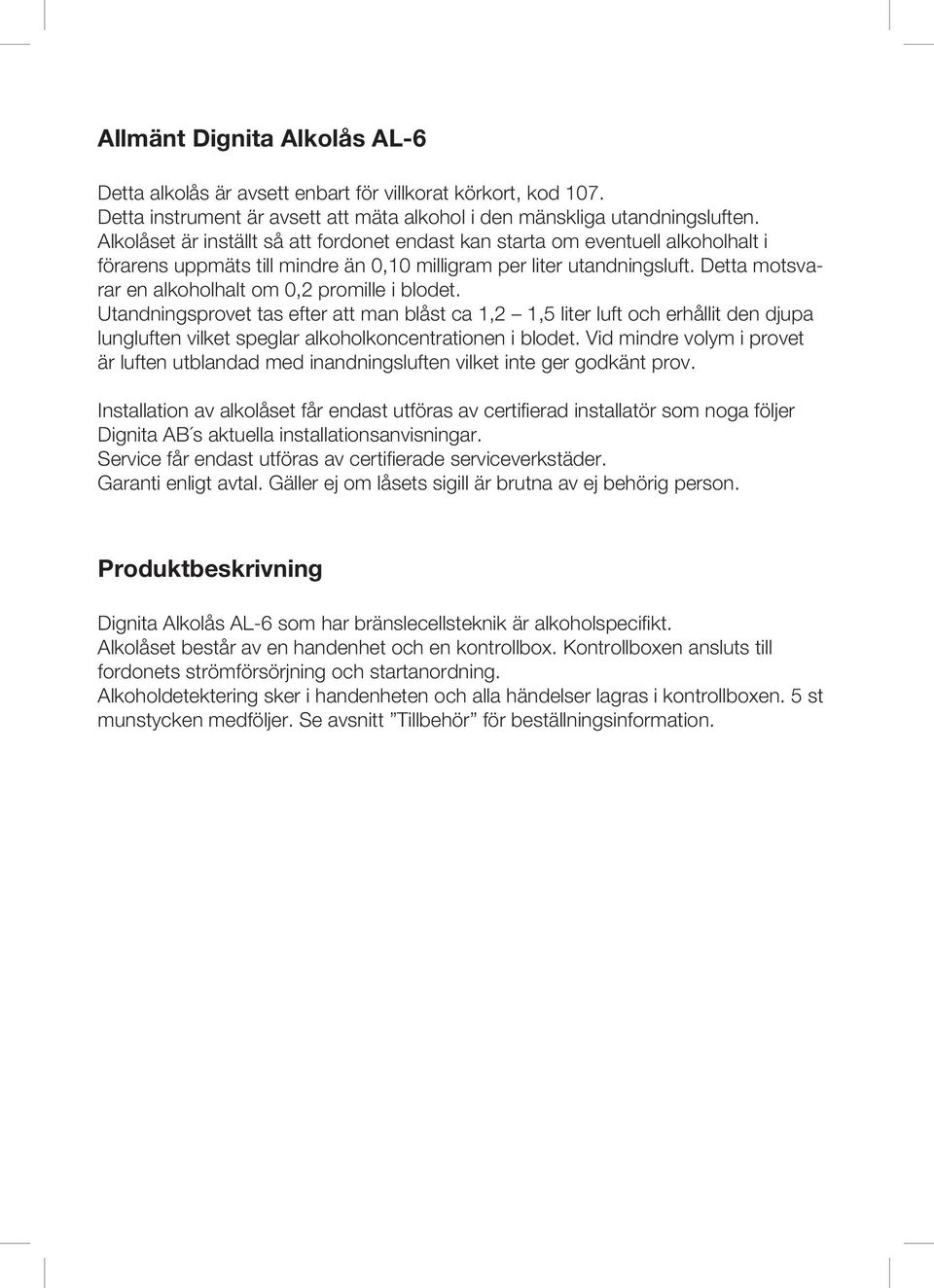

2 Allmänt Dignita Alkolås AL-6 Detta alkolås är avsett enbart för villkorat körkort, kod 107. Detta instrument är avsett att mäta alkohol i den mänskliga utandningsluften. Alkolåset är inställt så att fordonet endast kan starta om eventuell alkoholhalt i förarens uppmäts till mindre än 0,10 milligram per liter utandningsluft. Detta motsvarar en alkoholhalt om 0,2 promille i blodet. Utandningsprovet tas efter att man blåst ca 1,2 1,5 liter luft och erhållit den djupa lungluften vilket speglar alkoholkoncentrationen i blodet. Vid mindre volym i provet är luften utblandad med inandningsluften vilket inte ger godkänt prov. Installation av alkolåset får endast utföras av certifierad installatör som noga följer Dignita AB s aktuella installationsanvisningar. Service får endast utföras av certifierade serviceverkstäder. Garanti enligt avtal. Gäller ej om låsets sigill är brutna av ej behörig person. Produktbeskrivning Dignita Alkolås AL-6 som har bränslecellsteknik är alkoholspecifikt. Alkolåset består av en handenhet och en kontrollbox. Kontrollboxen ansluts till fordonets strömförsörjning och startanordning. Alkoholdetektering sker i handenheten och alla händelser lagras i kontrollboxen. 5 st munstycken medföljer. Se avsnitt Tillbehör för beställningsinformation.

3

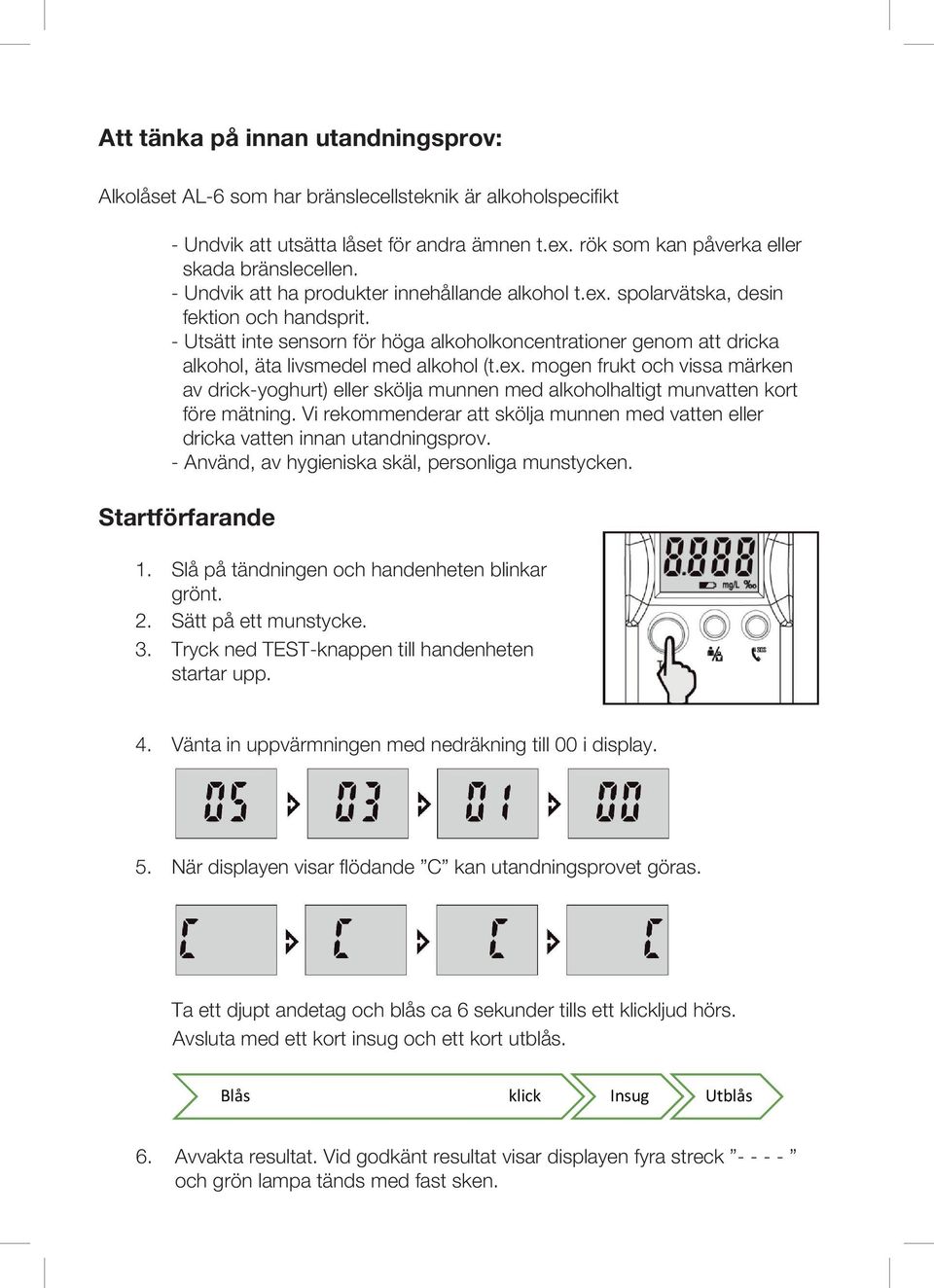

4 Att tänka på innan utandningsprov: Alkolåset AL-6 som har bränslecellsteknik är alkoholspecifikt - Undvik att utsätta låset för andra ämnen t.ex. rök som kan påverka eller skada bränslecellen. - Undvik att ha produkter innehållande alkohol t.ex. spolarvätska, desin fektion och handsprit. - Utsätt inte sensorn för höga alkoholkoncentrationer genom att dricka alkohol, äta livsmedel med alkohol (t.ex. mogen frukt och vissa märken av drick-yoghurt) eller skölja munnen med alkoholhaltigt munvatten kort före mätning. Vi rekommenderar att skölja munnen med vatten eller dricka vatten innan utandningsprov. - Använd, av hygieniska skäl, personliga munstycken. Startförfarande 1. Slå på tändningen och handenheten blinkar grönt. 2. Sätt på ett munstycke. 3. Tryck ned TEST-knappen till handenheten startar upp. 4. Vänta in uppvärmningen med nedräkning till 00 i display. 5. När displayen visar flödande C kan utandningsprovet göras. Ta ett djupt andetag och blås ca 6 sekunder tills ett klickljud hörs. Avsluta med ett kort insug och ett kort utblås. Blås klick Insug Utblås 6. Avvakta resultat. Vid godkänt resultat visar displayen fyra streck och grön lampa tänds med fast sken.

5

6 Felkoder Blir det något fel i utandningsprovet visas något av nedan angivna felmeddelanden i displayen och kort därefter visar displayen OFF och stängs av. Läs åtgärder och gör ett nytt prov! Felmeddelande Förklaring Åtgärd Error Blow -Felaktigt eller inget utandningsprov -Fel flöde i utandningsprov -För svagt eller starkt blåst utandningsprov -För tidigt avslutat utandningsprov -För tidigt påbörjat utandningsprov Gör ett nytt utandningsprov Blås lugnt och stadigt. Error Suck -Avslutande insug och utblås har ej utförts korrekt Gör ett nytt utandningsprov och avsluta med ett kort insug och utblås. Error Temp -Avvikande temperatur på utandningsprov stämmer inte med kroppstemperaturen. Ta några lugna andetag och utför ett nytt utandningsprov Error Outdoor -Omgivningen temperatur är över eller under avsedd arbetstemperatur. Arbetstemperatur: -45 C C Låset har automatisk uppvärmning som startar vid lägre temperatur än +5 C Vid nedkyld handenhet värm upp handenheten t.ex innanför jackan. Vid överhettad handenhet ventilera bilens kupé. Error Humidity -Fuktanalysen har inte fungerat vid utandningsprovet. Byt munstycke och drick lite vatten innan du gör ett nytt utandningsprov.

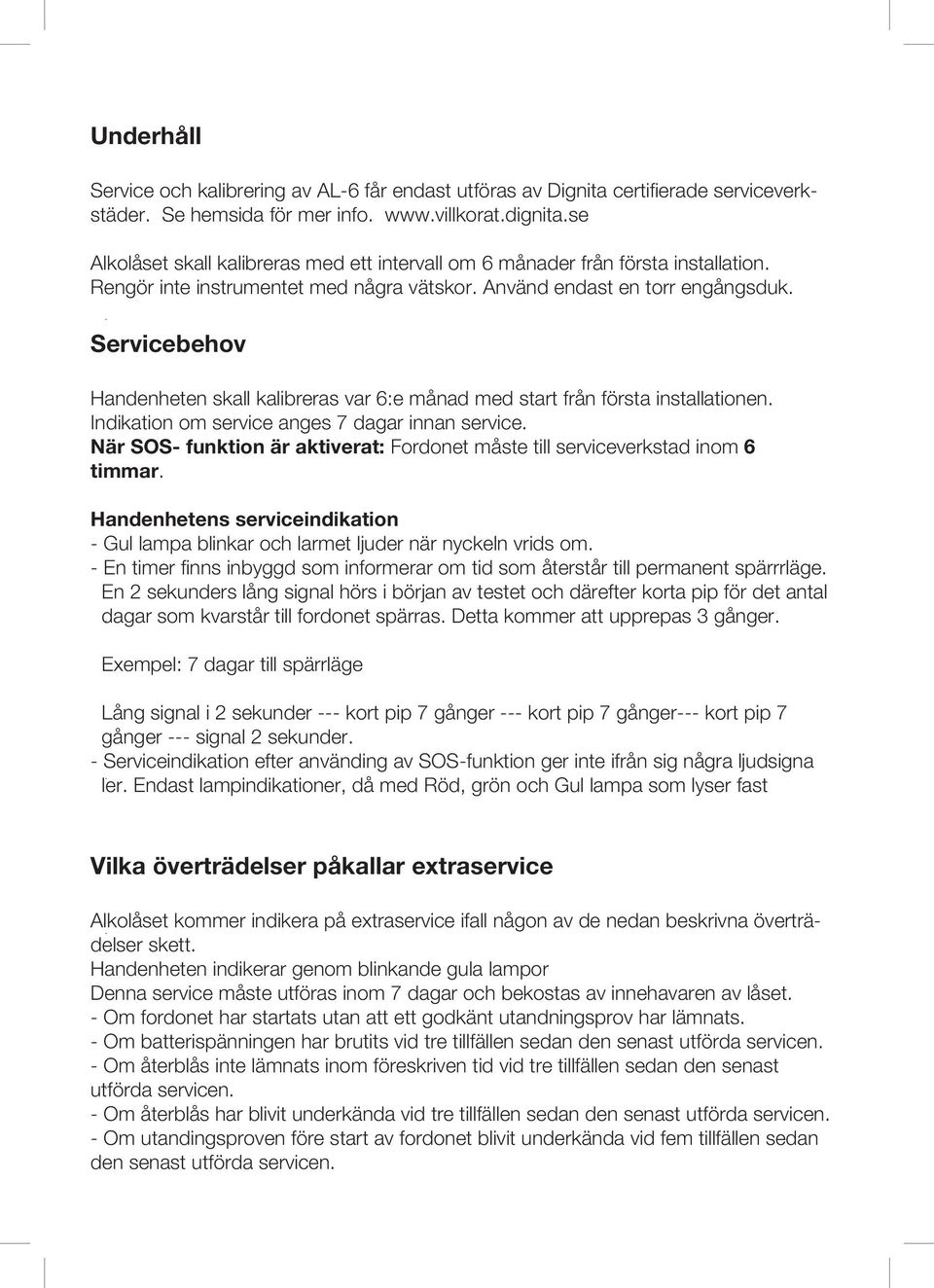

7 Underhåll Service och kalibrering av AL-6 får endast utföras av Dignita certifierade serviceverkstäder. Se hemsida för mer info. Alkolåset skall kalibreras med ett intervall om 6 månader från första installation. Rengör inte instrumentet med några vätskor. Använd endast en torr engångsduk. Servicebehov Handenheten skall kalibreras var 6:e månad med start från första installationen. Indikation om service anges 7 dagar innan service. När SOS- funktion är aktiverat: Fordonet måste till serviceverkstad inom 6 timmar. Handenhetens serviceindikation - Gul lampa blinkar och larmet ljuder när nyckeln vrids om. - En timer finns inbyggd som informerar om tid som återstår till permanent spärrrläge. En 2 sekunders lång signal hörs i början av testet och därefter korta pip för det antal dagar som kvarstår till fordonet spärras. Detta kommer att upprepas 3 gånger. Exempel: 7 dagar till spärrläge Lång signal i 2 sekunder --- kort pip 7 gånger --- kort pip 7 gånger--- kort pip 7 gånger --- signal 2 sekunder. - Serviceindikation efter använding av SOS-funktion ger inte ifrån sig några ljudsigna ler. Endast lampindikationer, då med Röd, grön och Gul lampa som lyser fast Vilka överträdelser påkallar extraservice Alkolåset kommer indikera på extraservice ifall någon av de nedan beskrivna överträdelser skett. Handenheten indikerar genom blinkande gula lampor Denna service måste utföras inom 7 dagar och bekostas av innehavaren av låset. - Om fordonet har startats utan att ett godkänt utandningsprov har lämnats. - Om batterispänningen har brutits vid tre tillfällen sedan den senast utförda servicen. - Om återblås inte lämnats inom föreskriven tid vid tre tillfällen sedan den senast utförda servicen. - Om återblås har blivit underkända vid tre tillfällen sedan den senast utförda servicen. - Om utandingsproven före start av fordonet blivit underkända vid fem tillfällen sedan den senast utförda servicen.

8

9 Serviceinformation Installationsdatum : - - Installerat av: Namn på Serviceverkstad: Adress: Tel: Namn på installatör: Villkorstid 1 år: Servicedatum: 1:a service: - - Utförd av: (namn på installatör och Serviceverkstad samt telefonnummer) Utförd den - - Servicedatum: 2:a service: - - Utförd av: (namn på installatör och Serviceverkstad samt telefonnummer) Utförd den - - Villkorstid 2 år: Servicedatum: 3:e service: - - Utförd av: (namn på installatör och Serviceverkstad samt telefonnummer) Utförd den - - Servicedatum: 4:e service: - - Utförd av: (namn på installatör och Serviceverkstad samt telefonnummer) Utförd den - - Handboken är genomgången med förare. Installatörens signatur: Förarens signatur:

10

11

12 Tillsammans räddar vi liv...
