Dräger Interlock 7000 Alkolås

Transkript

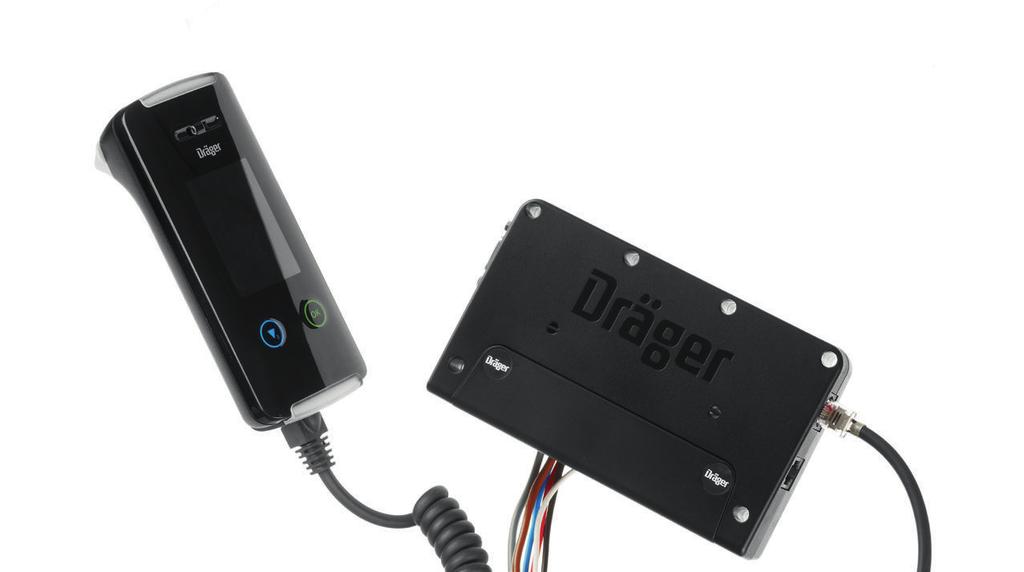

1 Dräger Interlock 7000 Alkolås Dräger Interlock 7000 är ett alkolås som gör att alkoholpåverkade förare inte kan starta sitt fordon. Interlock 7000 är snabbt klar att användas. Alkolåset kan också utrustas med en kamera, en GPS och/eller överföringsmodul för mobildata, beroende på kundens önskemål. Färgade LED-lampor Munstycke Enkelt att byta ut; på baksidan av handenheten Kontakt till överföringsmodul för mobildata Kontrollenhet Installeras bakom instrumentpanelen; loggar alla händelser Kontakt för handenhet Färgdisplay Användarinstruktioner via textmeddelanden D Handenhet (mätinstrument) Sitter inuti fordonet Kablar Anslutningar till fordonets elsystem Kontakt för kamera

2 02 Dräger Interlock 7000 Fördelar Förhindrar att förare kör alkoholpåverkade med pålitlig mätteknik Interlock 7000 är ett alkolås som kan användas förebyggande vid kollektiv- och frakttransport samt på arbetsplatser. Den minskar risken för att förare kör alkoholpåverkade. Interlock 7000 används också i många länder för juridiska åtgärder, som en del i bekämpningen av rattfylleri. I dessa länder kan personer som gripits för rattonykterhet över en viss nivå vara tvungna att använda Interlock i bilen. I detta sammanhang är det mycket viktigt med pålitliga resultat samt manipuleringssäker registrering och hantering av data. Så här fungerar Interlock 7000 Interlock 7000 består av två komponenter: en handenhet och en kontrollenhet. I handenheten analyseras utandningsprovet. Kontrollenheten häver eller blockerar fordonets startrelä. När tändningen slås på begär Interlock 7000 ett utandningstest från föraren. Om apparaten upptäcker ett alkoholvärde över den förinställda gränsen förhindrar den att motorn startar. Alkolåset hjälper till att systematiskt eliminera risken för alkoholrelaterade olyckor och förhindra att förare kör under alkoholpåverkan. Snabbt klar att användas Utmärkande för Interlock 7000 är att den har en extremt kort uppvärmningstid och att den snabbt är redo att användas. Om temperaturen är mer än 0 C är alkolåset klart att användas direkt. Även vid temperaturer under 0 C är uppstartningstiden kort. Alkolåset har ett godkänt temperaturintervall på -45 C till 85 C, vilket gör att det fungerar tillförlitligt under alla omgivningsförhållanden. Enkel användning av alkohollåset Interlock 7000 har en snygg och ergonomisk design. Munstycket sitter på baksidan av handenheten, vilket gör att alkolåset är diskret och inte så iögonfallande. Interlock 7000 har hygieniska munstycken som är helt biologiskt nedbrytbara. Utandningsprovet går mycket snabbt. Navigeringen på färgdisplayen gör det lätt och intuitivt att använda alkolåset. Dessutom finns det färgade LED-lampor som gör alkolåset mer användarvänligt. Säker datahantering Dataloggen i Interlock 7000 sparar alla relevanta händelser, såsom datum, tid, avgivna utandningstest eller nekande till att avge utandningstest, uppmätt alkoholkoncentration, start och stopp av motor och alla former av försök att manipulera alkolåset. Data överförs från kontrollenheten till datorn via ett IR-gränssnitt eller Bluetooth. Nedladdade data är bara tillgängliga för behöriga personer. Speciella krypteringsmetoder garanterar dataskydd, från registrering till rapportering. Överföringsmodul för mobildata Interlock 7000 kan utrustas med ytterligare en överföringsmodul för mobildata. Den gör att data kan överföras vid vissa förinställda händelser till ansvarig enhet eller person via ett mobilnät. Ett exempel på en sådan händelse är om föraren försöker att starta motorn under alkoholpåverkan.

3 Dräger Interlock Fördelar Kamera Dräger Interlock 7000 kan utrustas med en kamera om det krävs av juridiska eller kundspecifika skäl. Kameran registrerar de avgivna utandningsproverna med bilder. Den kan enkelt installeras i fordonet. IR-teknik ger en god bildkvalitet, oavsett om det är dag eller natt. Tillförlitlig mätteknik Interlock 7000 mäter specifikt alkohol. Mätresultatet är pålitligt och exakt. Om föraren försöker att koppla bort eller manipulera enheten detekteras detta och lagras i systemet. Enheten kan detektera om alkoholen i utandningsprovet kommer från riktig alkohol eller om det bara rör sig om munalkohol. Beprövad Dräger-teknik Dräger har 60 års erfarenhet och är marknadsledande när det gäller detektering av alkohol i utandningsluft. I många länder används Alcotest-produkterna av polismyndigheter vid trafikkontroller. Interlock 7000 använder den beprövade sensortekniken i Alcotest. Drägers alkolås har funnits i över två årtionden.

4 04 Dräger Interlock 7000 D D D Detaljer 2. Begär ett utandningsprov 4. Utandningsprovet godkänns: Startblockeringen hävs 3. Alkoholhalten mäts i utandningsluften D D D Slå på tändningen 5. Starta motorn 6. Kamera (tillval) för juridiska krav eller speciella kundkrav Tillbehör Munstycken D Interlock 7000 har hygieniska munstycken som är helt biologiskt nedbrytbara.

5 Dräger Interlock Tillbehör Hållare D Olika håller för att montera handenheten i kupén. Skydd för handenhet D Gummiband för extra skydd på displayen Kamera till Interlock 7000 D Kameran är fullt integrerad i Interlock 7000 och dokumenterar de avgivna utandningsproverna med bilder. GPRS-modul för Interlock D Om GPRS-modulen krävs av juridiska skäl kan den överföra data automatiskt till ansvarig myndighet.

6 06 Dräger Interlock 7000 Relaterade produkter Dräger Interlock 5000 D Dräger Interlock 5000 är ett mätinstrument för alkohol med startspärr. Allt som krävs för en säker start ut på vägarna är ett enkelt utandningsprov. Alkohollåset mäter alkoholkoncentrationen i förarens utandningsluft. Om utandningsprovet är godkänt hävs startspärren. Dräger Alcotest 3820 D Alkotestaren Dräger Alcotest 3820 erbjuder ett säkert sätt att testa sin alkoholhalt och ger ett tryggt besked om när det är lagligt att köra. Uppfyller standarder för både privat (EN16280) och profesionell (EN15964) användning. Dräger Alcotest 5820 D Med Dräger Alcotest 5820 kan den professionella användaren snabbt och noggrant utföra ett alkoholtest. Mättekniken i detta behändiga och användarvänliga instrument är beprövad i mer än enheter i bruk världen över. Dräger Alcotest 6820 D Att hålla vägarna säkra och fria från berusade förare är ett oförutsägbart och stressande jobb. Dräger har utformat den handhållna utandningsmätaren Alcotest 6820 specifikt för polisers behov. Den är enkel att använda och ger snabba, pålitliga resultat i de tuffaste situationer som du kan stå inför när varje sekund räknas.

7 Dräger Interlock Tekniska data Mätprincip Elektrokemisk sensor Omgivningsvillkor Temperatur -45 C till 85 C Användningsklar < 4 sek. (över 0 C) < 60 sek. (vid -20 C) <110 sek. (vid -45 C) Display Grafisk färgdisplay i handenheten med fullständiga textmeddelanden Kalibreringsintervall Vanligen 12 månader Datalogg i kontrollenheten för upp till händelser Mått (H x B x D) Handenhet ca. 138 mm x 61 mm x 36 mm Kontrollenhet ca. 148 mm x 90 mm x 32 mm Vikt Handenhet ca. 178 g Kontrollenhet ca. 300 g Strömförsörjning 12 V till 24 V Brytrelä för anslutning till startrelä < 16 A kontinuerligt; < 40 A maximalt Startrelä kan bryta upp till 48 V Strömförbrukning < 2 A maximalt; < 1 ma standby Godkännanden Allmänt användningstillstånd i Tyskland (Allgemeine Betriebserlaubnis Deutschland); EN :2014, EN :2014, EN :2015, E1-märkning, ECE-förordning nr. 10, och direktiv (EG) nr. 661/2009 (med senast tillämpliga ändringar), NHTSA:2013, AS 3547 typ 4 Dataöverföring IR-gränssnitt, Bluetooth Beställningsinformation Dräger Interlock 7000 utandningsalkoholstyrd startspärr (handoch kontrollenhet) för installation i motorfordon, munstycken (3 st) GPRS-modul för Dräger Interlock LTE-modul för Dräger Interlock Kamera till Dräger Interlock Munstycken (5 st), separat förpackade Munstycken (50 st), separat förpackade Munstycken (300 st), separat förpackade Skydd för handenhet Skyddsfolie, handenhet Handenhet, hållare I Handenhet, hållare II

8 08 Dräger Interlock 7000 Alla produkter, funktioner och tjänster är inte till salu i alla länder. Nämnda varumärken är bara registrerade i vissa länder och inte nödvändigtvis i det land där detta material frisläpps. Gå till för att se aktuell status. CORPORATE HEADQUARTERS SVERIGE Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Germany Dräger Sverige AB Ögärdesvägen 19 A Partille Sverige Tel draeger-safety.se@draeger.com Hitta din regionala försäljningsrepresentant på: kontakt HQ PP Subject to modifications 2018 Drägerwerk AG & Co. KGaA Anteckningar
