Dräger X-am 3500 Flergasmätarenhet

Transkript

1 Dräger X-am 3500 Flergasmätarenhet Dräger X-am 3500 är särskilt utformad för gasfrihetsförklaring. Detektorn har plats för upp till 4 sensorer och detekterar på ett mycket tillförlitligt sätt brännbara gaser och ångor samt O2, CO, H2S, NO2 och SO2. Den innovativa signalutformningen och det stora utbudet av tillbehör ger optimal säkerhet och enkel hantering. När D-lampan (tillval) lyser grönt är enheten testad och klar för användning Växla enkelt mellan pump- och diffusionsläge Lättläst färgskärm med zoomfunktion Plats för DrägerSensors som mäter upp till fyra gaser D Induktiv laddning

2 02 Dräger X-am 3500 Fördelar Särskilt utformad för användning med en pump och optimerad för gasfrihetsförklaringar Dräger X-am 3500 är utrustad med en mycket kraftfull pump. Den kan anslutas till slangar som är upp till 45 meter långa. Pumpadaptern gör det lätt att när som helst växla mellan diffusions- och pumpläge. Det innebär att pumpen endast är igång när du faktiskt behöver den. Detta sparar energi, minskar slitaget och ökar därmed pumpens livslängd. Dräger X-am 3500 är praktisk och tålig. De tre funktionsknapparna gör det enkelt att använda enheten med en hand. Den lättlästa färgskärmen visar informationen på ett tydligt sätt. Tack vare den kompakta, robusta konstruktionen klarar enheten mycket krävande miljöer. Tydlig signalutformning Signalsystemet i Dräger X-am 3500 baseras på en tydlig färgkod enligt kraven i EN , EN och EN 50104: Rött ljus = gaslarm Gult ljus = enhetslarm, t.ex. lågt batteri Grönt ljus = enheten är klar att användas När D-lampan lyser med grönt ljus ser du på håll att enheten har testats på rätt sätt och är klar att användas. Vid ett larm varnar X-am 3500 med tydliga färgkodade larm-led, ett högt tutande (100 db(a) på 30 cm avstånd) och en kännbar vibrering. Det går även att indikera närvaro av explosiva eller giftiga gaser med fyra förinställda farosymboler på skärmen (tillval). På så vis kan användaren enkelt känna igen vilken typ av fara som föreligger genom symbolen som visas. Ekonomisk hantering av utrustningen Bumptest och kalibrering görs snabbt och enkelt med kalibreringsstationen Dräger X-dock. Den låga testgasförbrukningen håller nere driftskostnaderna. Rapportfunktionerna och en mängd andra praktiska funktioner i datorprogramvaran X-dock Manager gör den till ett bra komplement till utrustningshanteringen. Identifiera enheterna med pålitliga streckkoder eller den integrerade RFID-transpondern. Induktiv laddning skyddar mot slitage X-am 3500 har induktiv laddning. Det gör enheten lättare att använda och ökar dess livslängd. Du slipper problem som korrosion och kontaktproblem i laddningsvaggan. Ladda och mät samtidigt (utanför områden med explosionsrisk), t.ex. när enheten används i fordon eller på maskiner. Laddningsvaggorna kan anslutas till varandra, tar upp minimalt med utrymme och är kompatibla med befintliga vaggor i Dräger X-am-serien.

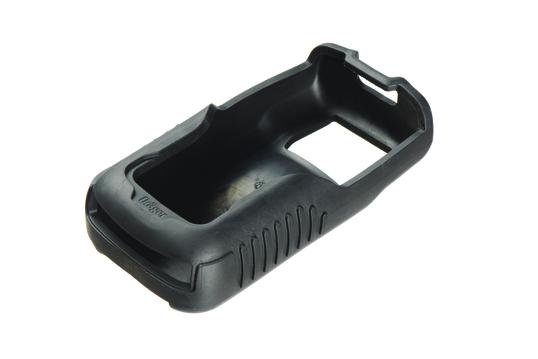

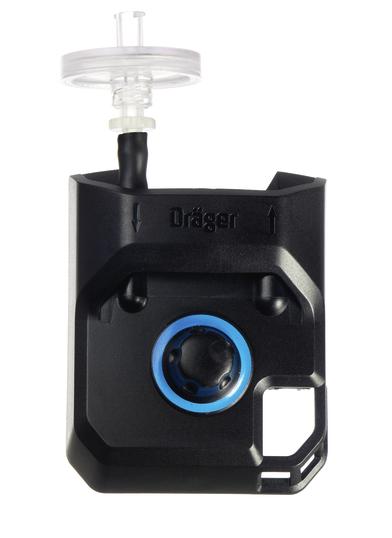

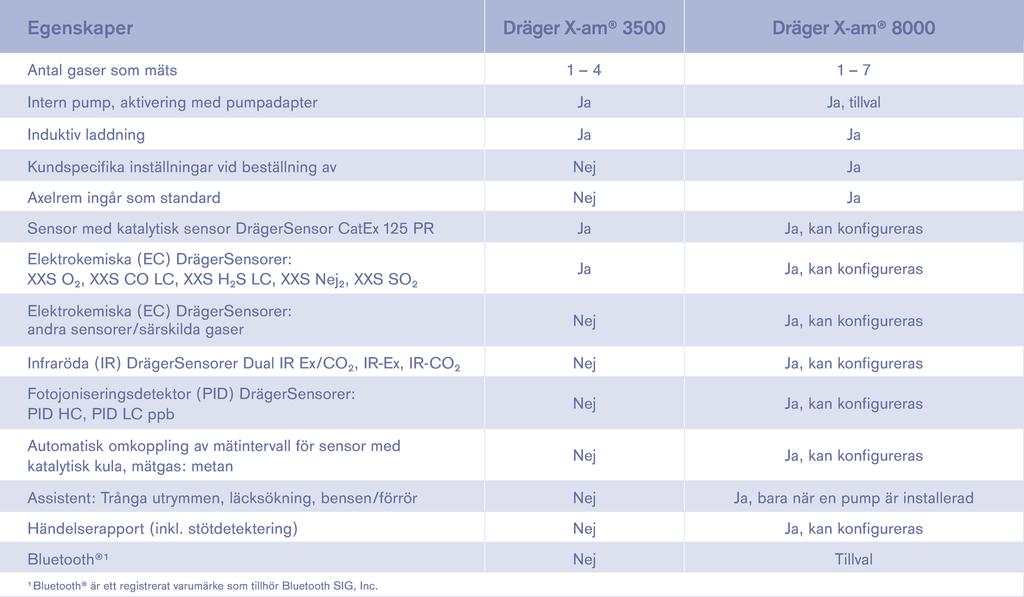

3 Dräger X-am D D D Detaljer Pumpadapter skyddsstövel av gummi Dräger X-dock -modul Jämförelse mellan Dräger X-am 3500 och Dräger X-am 8000 Fysikaliska egenskaper Dräger X-am 3500 Dräger X-am till 4 1 till 7 Intern pump, aktiveras med pumpadapter, tillval Induktiv laddning Kundspecifika inställningar vid beställning Antal mätgaser Axelrem ingår som standard Katalytisk sensor DrägerSensor CatEx 125 PR, konfigurerbart Elektrokemiska (EC) DrägerSensors: XXS O₂, XXS CO LC, XXS H₂S LC, XXS NO₂, XXS SO₂, konfigurerbart Elektrokemiska (EC) DrägerSensors: andra sensorer/särskilda gaser, konfigurerbart Infraröda (IR) DrägerSensors Dual IR Ex/CO₂, IR-Ex, IR-CO₂, konfigurerbart DrägerSensors med fotojoniseringsdetektering (PID): PID HC, PID LC ppb, konfigurerbart Byte mellan automatiska mätintervall för katalytisk sensor, mätgas: metan, konfigurerbart Assistent: Trånga utrymmen, läcksökning, bensen/förtub, endast när en pump är installerad Händelserapport (inkl. kollisionsdetektering), konfigurerbart Bluetooth 1 Tillval 1 Bluetooth är ett registrerat varumärke som tillhör Bluetooth SIG, Inc. Dräger erbjuder två olika ﬂergasmätare med intern pump: Dräger X-am 8000 och Dräger X-am I tabellen ovan summeras enheternas olika funktioner.

4 04 Dräger X-am 3500 Tillbehör Inductive charger D To charge the device inductively Pedestal D To stand the device upright for area monitoring. The pedestal can be used with or without a shoulder strap. Protective rubber boot D Prevents damage and wear in harsh environments. The protective boot can easily be replaced by the user. Axelrem med självhäftande etikett D Axelremmen gör det lätt att bära enheten. Motsvarande självhäftande etikett kan märkas individuellt med information om enheten, t.ex. vilka sensorer den har.

5 Dräger X-am Tjänster Produktservice D Vår produktserviceavdelning hjälper dig med en rad olika servicepaket i våra butiker eller på plats på din anläggning. Skötsel, service och underhåll är viktiga faktorer när det gäller säkerhet. Att vara noga med underhåll och skötsel är även absolut nödvändigt ur ett ekonomiskt perspektiv. Förebyggande kontroller, serviceprocedurer och originalreservdelar gör att din investering varar längre. Uthyrningstjänst D Vi kan hjälpa dig oavsett om det gäller att täcka en tillfällig brist på utrustning eller anskaffa specialutrustning för tillämpningar med specifika krav. Om du bara behöver täcka ett tillfälligt ökat behov är Drägers uthyrningstjänst med över 65,000 uthyrningsutrustningar ett ekonomiskt alternativ till inköp. Snabbt, okomplicerat och med ett brett utbud av extra tjänster som finns tillgängliga på begäran. D Utbildning Dräger Academy har förmedlat välgrundad och praktisk kunskap i över 40 år. Vi har över 110 auktoriserade utbildare och mer än 600 tillgängliga ämnen och genomför mer än 2,400 utbildningar varje år. Vi förser dina anställda med den kunskap som krävs för verkliga situationer och säkerställer att det inlärda materialet kan återkallas och tillämpas på ett tillförlitligt sätt i det dagliga arbetet och speciellt i stressiga situationer. Vi kan också utveckla ett anpassat utbildningsprogram specifikt för dina behov. Säkerhetstjänster på plats D Uthyrningsbutik, personlig service eller omfattande säkerhetshantering. Med våra säkerhetstjänster på plats har du stöd för alla projekt som innefattar särskilda utmaningar i fråga om säkerhet och naturligtvis även för den dagliga verksamheten.

6 06 Dräger X-am 3500 Tekniska data Mått (H x B x D) 179 x 77 x 42 mm Vikt Ca. 495 g, beroende på sensorkonfiguration, utan rem, utan pump Ca. 550 g, beroende på sensorkonfiguration, utan rem, med pump Hölje Tåligt tvåkomponentshölje Visa Färgskärm med hög kontrast Temperatur -20 C till +50 C Tryck hpa Relativ luftfuktighet 10 till 90 % (kortvarigt upp till 95 %) r.f. Larm Visuellt 3 röda LED (gaslarm) 3 gula LED (enhetslarm) Akustiskt Flertonigt, normalt 100 db(a) vid 30 cm Vibration Kapslingsklass IP67 Energiförsörjning Litium-jonbatteri, laddningsbart, induktiv laddning Drifttider (diffusion) Med CatEx- och 3 EC-sensorer Normalt 24 timmar Med 3 EC-sensorer Normalt 120 timmar Laddningstider Normalt 4 timmar efter användning under ett arbetspass på högst 10 timmar Uppstartningstid Normalt <60 sekunder för standardsensorer Datalagring 12 MB, t.ex. vid gasexponering 10 minuter per timme med mätvärden som ändras varje sekund på alla 4 kanaler: ca. 300 timmar Pumpdrift Max. slanglängd 45 m Godkännanden ATEX/IECEx I M1, II 1G Ex da ia I Ma, Ex da ia IIC T4 Ga Väntar på metrologiskt godkännande EAC (kontakta Dräger angående tillgänglighet) PO Ex da ia I Ma X Ex da ia IIC T4 Ga X ccsaus (kontakta Dräger angående tillgänglighet) Klass I, zon 0, AEx da ia IIC T4 Ga Div 1, Gr. E, F, G T4 C22.2 nr 152, ANSI-ISA :2000 CE-märkning MED/DNV GL (kontakta Dräger angående tillgänglighet) Tillverkargaranti 3 år för enheten 1 år för strömförsörjningen Sensorer: Se handboken för DrägerSensor och bärbara instrument Beställningsinformation Ordernr. Dräger X-am 3500 består av: enhet med strömförsörjning (litium-jonbatteri), integrerad pump, pumpadapter, datalogg, tillverkarcertifikat, kalibreringscertifikat. Ex = CatEx 125 PR, kalibreringsgas = metan. Bruksanvisning ingår som standard på följande språk: DE, EN, FR, ES, PT, IT, NL, RU, ZH, JA Dräger X-am 3500 Ex, O2 1 (utan laddningsutrustning) Dräger X-am 3500 Ex, O2, H2S LC1 (utan laddningsutrustning) Dräger X-am 3500 Ex, O2, CO LC1 (utan laddningsutrustning) Dräger X-am 3500 Ex, O2, CO LC, H2S LC

7 Dräger X-am Beställningsinformation (utan laddningsutrustning) Dräger X-am 3500 Ex, O2, CO LC, H2S LC1 Set (med laddningsutrustning) Dräger X-am 3500 Ex, O2, CO LC1, NO2 (utan laddningsutrustning) Dräger X-am 3500 Ex, O2, H2S LC1, SO2 (utan laddningsutrustning) Bruksanvisning finns på begäran även på följande språk (ange vid beställning): DA, FI, NO, SV, PL, HR, SL, SK, CS, BG, RO, HU, EL, TR, KO Teknisk handbok finns på följande språk: DE, EN, FR, ES, RU Kan laddas ned från produktwebbplatsen. Sensorer Mätområde Upplösning Ordernr. CatEx 125 PR % UEG 1 % UEG DrägerSensor XXS O volym-% 0,1 volym-% DrägerSensor XXS CO LC ppm 1 ppm DrägerSensor XXS H2S LC ppm 0,1 ppm DrägerSensor XXS NO ppm 0,1 ppm DrägerSensor XXS SO ppm 0,1 ppm Dessa sensorer har en tillverkargaranti på tre år. De juridiska rättigheterna som uppkommer till följd av felaktigheter förblir opåverkade. Strömförsörjning Strömförsörjning (inkl. bakre hölje) (ingår som standard) Laddningstillbehör Induktiv laddning för laddning av en (1) enhet Adapter för strömkontakt Strömkontakt för laddning av en (1) enhet Strömkontakt för laddning av 5 enheter Strömkontakt ( V AC), 1,33 A, för laddning av upp till 5 enheter (kräver adapter ) Strömkontakt ( V AC), 1,33 A, för laddning av upp till 20 enheter (kräver adapter ) Anslutningskabel för fordon 12/24 V, för laddning av 1 enhet Anslutningskabel för fordon 12/24 V, för laddning av upp till 5 enheter (kräver adapter ) Fordonsfäste (kräver adapter för strömkontakt och anslutningskabel för fordon 12/24 V DC ) Damm- och vattenfilter för pumpintag (medföljer enheten om pumptillvalet har valts) Pumpadapter (medföljer enheten om pumptillvalet har valts) Filteranslutning ingår i ordernr (damm-/vattenfilter) Pumptillbehör Sonder och höljen Teleskopsond 100

8 08 Dräger X-am 3500 Beställningsinformation Teleskopsond 150, rostfritt stål Filteranslutning ingår i ordernr (damm-/vattenﬁlter) m FKM-slang, 3,2 mm, med adaptrar m FKM-slang, 3,2 mm, med adaptrar m FKM-slang, 3,2 mm, med adaptrar m FKM-slang, 3,2 mm, med adaptrar Flytsond EPP, inkl. 3 m slang, 3,2 mm Flytsond EPP, inkl. 10 m slang, 3,2 mm Flytsond (transparent), med adapter Ytterligare sonder, slangar och tillbehör kan beställas från Dräger. Kontakta oss. Kalibreringstillbehör Dräger X-am 3500/8000 kalibreringsadapter Dräger X-dock -modul Dräger X-am 8000 Dräger X-dock -modul Dräger (kan även användas med X-am 3500) (kan även användas med X-am 3500) (kan även användas med X-am 3500) X-am laddning Dräger X-dock 5300 (Dräger X-am 8000) med master Nonantestare Testgaser Kontakta Dräger. Tillbehör för inhämtning och konﬁgurering av uppmätt värde Dräger CC-Vision Gratisprogram ( Dräger GasVision licensnyckel USB Dira-dongel/IR-gränssnitt Hållare för USB Dira-dongel Andra tillbehör Skyddsstövel av gummi, avtagbar Läderfodral till enheten Transportväska (tom) Skärmskydd (set med tre) Axelrem (komplett) (kräver båge för axelrem ) Indragbar snodd (kräver fäste för axelrem) Hållare för etiketter (på remmen) Självhäftande etiketter för individuella märkningar, för hållaren på remmen, silver (set med 5) Stöd för att hålla enheten upprätt, t.ex. vid områdesövervakning Transponder för avläsning av den integrerade RFID-transpondern (tillval) (kräver axelremskoppling)

9 Dräger X-am Anteckningar

10 10 Dräger X-am 3500 Alla produkter, funktioner och tjänster är inte till salu i alla länder. Nämnda varumärken är bara registrerade i vissa länder och inte nödvändigtvis i det land där detta material frisläpps. Gå till för att se aktuell status. CORPORATE HEADQUARTERS SVERIGE Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Germany Dräger Sverige AB Ögärdesvägen 19 A Partille Sverige Tel draeger-safety.se@draeger.com Hitta din regionala försäljningsrepresentant på: kontakt HQ PP Subject to modiﬁcations 2018 Drägerwerk AG & Co. KGaA Anteckningar
