1 Tools For The Professional GB p. 1 DE p. 3 FR p. 5 NL p. 7 IT p. 9 ES p. 11 PT p. 13 SV p. 15 DA p. 17 NO p. 19 FI p. 21 HR p. 23 PL p. 25 RO p. 27 CZ p. 29 HU p. 31 GR p. 33 RU p. 36 Figures p. 39 RIDGE TOOL COMPANY

2 / Tools For The Professional SE / Bruksanvisning VARNING! Läs dessa instruktioner och den medföljande säkerhetsbroschyren noggrant innan du använder utrustningen. Om du är osäker på hur du skall använda detta verktyg, ber vi dig kontakta din RIDGIDåterförsäljare för mer information. Om du använder maskinen utan att förstå eller följa instruktionerna finns risk för elektriska stötar, brand och/eller personskador. SPARA DESSA INSTRUKTIONER! Om du är osäker på hur du ska använda maskinen ber vi dig kontakta närmaste RIDGID-återförsäljare. RIDGID självavvägande lasrar är mätinstrument som arbetar med mycket hög precision. De är konstruerade så att horisontella och vertikala linjer kan projiceras på en yta för att hjälpa till att rikta in utrustning och material korrekt. Den ska INTE modifieras eller användas i något annat syfte än det som den avsetts för. Förvara dessa instruktioner tillsammans med RIDGID självavvägande laser. Specifikationer: Lä: Klass II Klass II Våglängd: 635 nm halvledarlaserdiod nm Maximal < 1 mw < 1 mw uteffekt: Strömkälla: 3 batterier typ AA (1,5 volt) DC 4,5 V port (adapter medföljer ej) 3 st AAAbatterier Räckvidd: Avvägningsräckvidd: Avvägningsprecision: Avvägningshastighet: Vikt: 15 m (beroende på ljusintensitet) 4 +/ m (beroende på ljusintensitet) 2,5 mm vid 2 mm vid 10 m 10 m (horis. & vert.) < 2 sek. 5 sek +/- 1 sek 908 g (exkl. förpackning) 455 g +/- 10 g Särskilda säkerhetsinstruktioner Laserstrålning: Stirra inte in i laserstrålen och titta inte direkt på den med optiska instrument. Laserglasögonen som levereras med RIDGID självavvägande laser är inte skyddsglasögon. De är avsedda för användning i solljus och för att förbättra sikten på laserprojektionen. Det finns inga delar i RIDGID självavvägande laser som användaren själv kan utföra service på. Alla reparationer ska utföras av ett auktoriserat RIDGID servicecenter. Stäng AV strömmen när den självavvägande lasern inte används och innan den ställs till förvaring. Om den inte ska användas under en längre tid ska batterierna tas ut för att förhindra skador p.g.a. batteriläckage. Lämna aldrig den självavvägande lasern utan tillsyn när strömmen är på. Ridge Tool Company 15

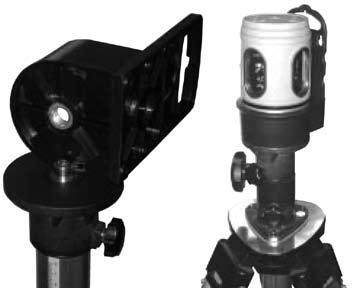

3 Tools For The Professional / Använd bara alkaliska batterier av hög kvalitet. Skydda lasern från fukt och stötar. Hantera den försiktigt vid användning och transport. Efter användning ska den självavvägande lasern alltid rengöras med en mjuk, torr och ren trasa. Använd endast RIDGID originaltillbehör för bästa resultat. VIKTIGT! Innan den självavvägande lasern lagras eller transporteras måste pendeln alltid låsas för att undvika permanenta skador på pendelns mekanism. Förberedelse för användning Kontrollera om det finns skador på RIDGID självavvägande laser. Satsen innehåller följande (Fig. 1): För : 1 RIDGID självavvägande laser 3 x AA-batterier 1 par laserglasögon 1 nivåhållare 1 skyddande påse för att bära enheten Lyft upp batterilocket och sätt in de tre 3 AAbatterierna () och AAA-batterierna () enligt Fig. 2. För Gyro Light: 1 RIDGID självavvägande laser 1 påse för att bära enheten att blinka oavbrutet tills lasern ställt in sig jämnt. Inga andra åtgärder behövs för att ställa in RIDGID självavvägande laser korrekt. Den självavvägande lasern RIDGID levereras komplett med specialkonstruerad hållare för att montera lasern på ett trebensstativ eller på en vägg. (Fig. 5). Professionella trebensstativ för mätningsarbeten finns som tillbehör. Alla trebensstativ från RIDGID har konstruerats särskilt för RIDGIDs laserprogram och vi rekommenderar att endast RIDGID trebensstativ används för bästa resultat. Användning av självavvägande laser i kombination med ett RIDGID trebensstativ Skruva fast hållaren på ett RIDGID trebensstativ (artikelnummer och 74206) (Fig. 6) med en 5/8-tums gänga och placera RIDGID självavvägande laser i hållaren. Höj upp trebensstativet genom att öppna de tre klämmorna på fötterna och dra ut benen till önskad höjd (Fig. 7). Slut klämmorna samtidigt som du försäkrar dig om att siktesampullen i trebensstativet är centrerad. Placera RIDGID självavvägande laser i hållaren och använd den sedan på samma sätt som utan trebensstativet. Obs: Gyro Light behöver adaptern för att kunna monteras på RIDGID trebensstativ. Användning av den självavvägande lasern utan trebensstativ. Placera avvägningsinstrumentet på en plan yta inom +/- 5. Lås upp pendelmekanismen genom att rotera laserns bas genom att välja det upplåsta läget som indikeras på Gyro-laserns bas. (Fig. 3) Vänta på att autokontrollen avslutar nivåinställningen (det slutar blinka) och tryck på H- eller V-knappen för att starta lasern. (Fig. 4) H: Horisontell projektion V: Vertikal projektion Pendelrörelsen i RIDGID självavvägande laser kommer att jämna ut sig själv automatiskt inom fem (5) sekunder. Under avvägningen kommer projektionen 16 Ridge Tool Company

4 / Tools For The Professional Fig. 1 Fig. 2 Fig. 3 Fig. 4 Ridge Tool Company 39

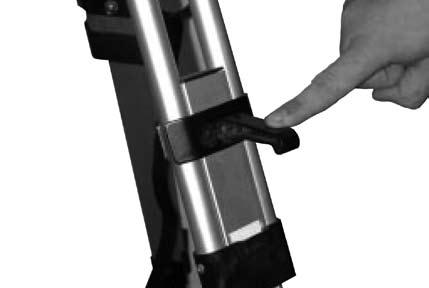

5 Tools For The Professional / Fig. 5 Fig. 6 Fig Ridge Tool Company

6 Tools For The Professional Ridge Tool Europe Research Park Haasrode, 3001 Leuven, Belgium Phone.: + 32 (0) Fax: + 32 (0) RID
