Polaris 100/200 Operationslampor

Transkript

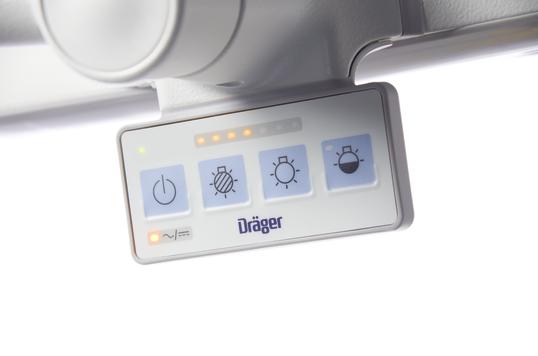

1 Polaris 100/200 Operationslampor I operationssalen är rätt belysning nödvändig för lyckade resultat. Operationsbelysningssystemet Polaris 100/200 ger dig behagligt ljus med naturliga färger och skarpa kontraster under tusentals timmars problemfri användning för en rimlig kostnad. Sterila eller steriliserbara handtag För enkel positionering D Kompakt design Lätt och robust Inbyggt temperaturhanteringssystem Lång LED-livslängd och kompatibelt med laminärt löde Linsreflektorsystem Naturlig vy över operationsområdet med konturer och naturliga färger, utan skuggor Ljusstyrka Från lux till eller lux. Omgivningsljus med 300 lux Enkel kontroll Tydligt markerade och användarvänliga knappar

2 02 Polaris 100/200 Fördelar LED-teknologi i operationssalen LED-lampor är mycket effektiva ljuskällor för kirurgiska applikationer. Dräger kombinerar nu fördelarna med denna innovativa ljuskälla med en ny, extremt kompakt, lättviktig men ändå robust konstruktion som inkluderar individuella linsreflektorer för ökad effekt och skuggkontroll. Även den lilla värme som alstras av LED-lamporna är reglerad och skingras genom ett inbyggt temperaturhanteringssystem. Den maximala temperaturen på lamphuvudet (ovansidan) kommer inte att överstiga 35 C*. Med en genomsnittlig drifttid på timmar är LED-tekniken lika tillförlitlig som prisvärd. * Vid en rumstemperatur på 20 C. Polaris 100 Den helt nya och mycket kompakta Polaris 100 har 48 LED-lampor med ett effektområde från till lux. Ett specialläge skapar omgivningsljus med endast en enda LED-lampa för att stödja minimalt invasiva ingrepp. Det smidiga men ändå mycket robusta lamphuvudet väger endast 13 kg och gör positioneringen mycket enkel och bekväm. Eftersom lamphuvudet i detta system inte innehåller några rörliga delar krävs nästan inget underhåll. Med ett färgåtergivningsindex på Ra 95 och ett (rött) färgåtergivningsindex på R9 93 erbjuder Polaris-systemet en kontrastrik och naturlig belysning som inte påverkar de röda tonerna. Belysningssystemet Polaris 100/200 kan utrustas med varma vita, neutrala vita eller kalla vita (4400 K, 5000 K eller 5600 K) LED-lampor. Polaris 200 Utan att ändra på de yttre dimensionerna eller designen har Polaris 200 ytterligare 18 LED-lampor, vilket sammanlagt ger 66 lampor. Detta ger en maximal effekt på lux. Ljusstyrkan kan enkelt dimmas ner till lux. Färgtemperatur och återgivningsindex är identisk med de på Polaris 100. Varje LED-lampa är utrustad med ett eget linsreflektorsystem. De homogena ljuskäglorna från båda lamporna ger kirurgen en skuggkontrollerad, konturrik och naturlig färgvy av det kirurgiska området. Kompakt design, enkel användning Den klassiskt runda designen har integrerade handtag för icke sterila händer och pekskärmskontroller för enkel hantering och användning. Med sterila händer kan personalen enkelt positionera Polaris 100/200 via det centralt placerade och sterila handtaget. Välj mellan steriliserbara eller sterila handtag, beroende på infektionspreventionskoncept. Var och en av de fyra tydligt markerade kontrollknapparna har en egen funktion och som tillval finns en väggmonterad kontrollpanel. Det släta och sömlösa höljet gör rengöringen snabb och enkel medan den lättviktiga konstruktionen gör positioneringen okomplicerad.

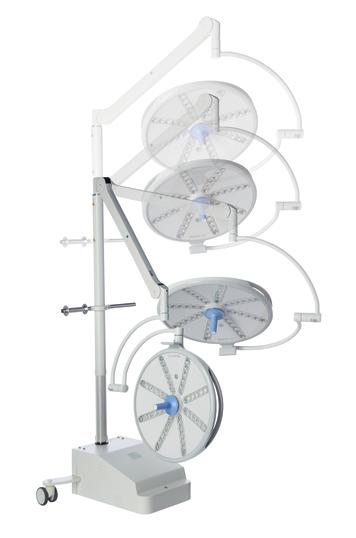

3 Polaris 100/ Fördelar Enkel installation och underhåll Den okomplicerade designfilosofin för Polaris 100/200 gör installation och underhåll mycket enkel. Lamphuvudena styrs av det beprövade Power Communication-systemet (PLC). Polaris 100/200: Bra ljus helt enkelt! Polaris 100/200 operationsbelysningssystem är en ekonomisk, högpresterande lösning för din vardagliga rutin inom kirurgi. Denna arbetshäst är utvecklad för många års bekymmersfri användning och minimalt underhåll. Apparatens enastående pålitlighet och prisvärdhet kommer att hjälpa dig att minska investeringskostnaderna redan i dag och underhålls- och driftskostnader i morgon. Mobil Polaris 100/200 Det mobila Polaris-ljuset kan användas som ett extra ljus i operationssalen till exempel för kardiovaskulära ingrepp där patienten måste genomgå fler operationsmoment samtidigt. Det högkvalitativa mobila ljuset kan självklart även användas i akutmottagningar eller behandlingsrum. Den mobila Polaris 100/200 är särskilt användbar när det inte är möjligt att installera en fast, takmonterad belysning på grund av olämpliga takförhållanden. Vagnen har ett helt slutet hölje, vilket gör ljuset enkelt att rengöra. De bakre dubbelhjulen är utrustade med låsbara bromsar. Med Polaris-lampan är ditt sjukhus utrustat med toppmodern, högpresterande LED-teknik i kombination med en funktionell och högkvalitativ design. Polaris är godkänd både som operationslampa och behandlingslampa och finns med olika val av ljusstyrka och färgtemperatur. Med upp till lux och ett smidigt kardanfäste för exakt positionering har den mobila versionen inga funktionella begränsningar. Höjdjustering med pneumatiska fjädrar ger enkel anpassning för transport- och driftsförhållanden. I det fullt utsträckta läget uppnås en arbetshöjd på 2175 mm under lamphuvudet idealisk även för långa kirurger. Transporthöjden för mobila Polaris 100/200 är däremot endast 1850 mm. I händelse av strömavbrott garanterar det integrerade batteriet permanent ljus i minst tre timmar. När batterinivån är under 25%, vilket är lika med en återstående drifttid på ca 45 minuter, ljuder ett integrerat, akustiskt påminnelsemeddelande. LED-statusindikatorer på vagnen visar också statusen för strömförsörjning och batteriets laddningstillstånd.

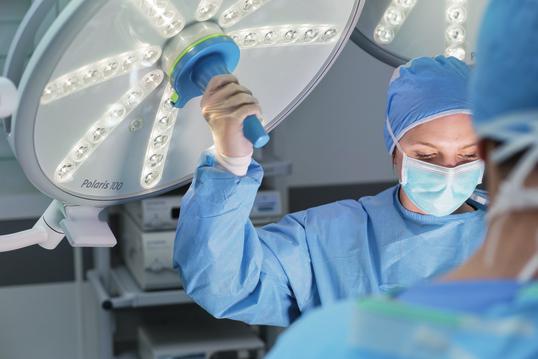

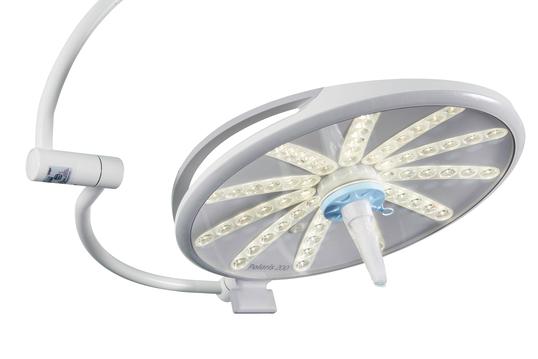

4 04 Polaris 100/200 D D D D D D Detaljer Tillbehör Steriliserbart handtag D Tack vare det utbytbara handtaget kan kirurgen enkelt justera belysningen i operationssalen oberoende av den icke-sterila personalen. Eftersom den är tillverkad i ett enda stycke är den lätt att sterilisera och kan användas med operationshandskarna på.

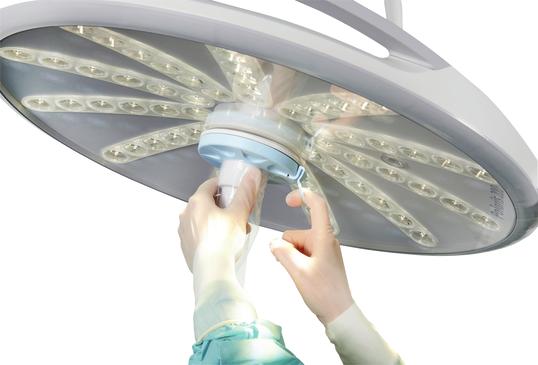

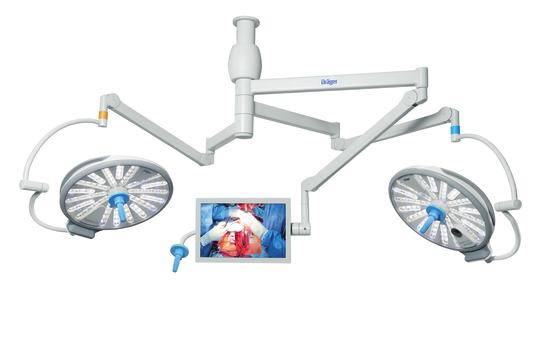

5 Polaris 100/ Tillbehör Sterilt handtag D Det utbytbara lätthanterade handtaget är enkelt att montera och ta bort. Det finns endast till Polaris operationsbelysning och skärmhållare. Relaterade produkter Dräger Polaris 600 D Våra operationslampor är skapade med den senaste tekniken: Dräger Polaris 600 underlättar din arbetsdag med intuitiva kontroller och flera olika konfigurationsalternativ. Det framtidssäkrade konceptet förblir troget produktfamiljens filosofi, att helt enkelt förse dig med bra ljus. Polaris Multimedia D Dokumenterar kirurgiska operationer i standard eller professionell kvalitet med en eller flera flexibla, standard- eller högupplösta videolösningar.

6 06 Polaris 100/200 Tekniska data Dräger Polaris 100/200 Polaris 100 Polaris 200 Belysningsintensitet på 1 m avstånd lux lux Ee/Ec-kvot 3,5 (mw/m2)/lux 3,5 (mw/m2)/lux Omgivningsljusintensitet 300 lux 300 lux Ljusfältsdiameter 200 mm 200 mm Belysningsdjup L1+L2 (20 %) 1300 mm 1300 mm Belysningsdjup L1+L2 (60 %) 750 mm 750 mm Färgtemperatur1 4400, 5000, 5600 kelvin 4400, 5000, 5600 kelvin Färgåtergivningsindex Ra Färgåtergivningsindex R Antal lysdioder 48 lysdioder i 8 moduler 66 lysdioder i 11 moduler Lysdiodernas livslängd² ca timmar ca timmar Ergonomiskt utformat steriliserbart handtag Ergonomiskt utformat sterilt handtag Lamphuvudsdiameter 620 mm 620 mm 1 Lamporna är tillverkade med önskad färgtemperatur. 2 Alla LED-lampor tappar 20 % av sin ljusstyrka under denna tid. Tillval Skärmhållare för tumsskärmar Tekniska data mobil Polaris 100/200 Vagnens bredd ca 760 mm Höjdjusterbart teleskoprör 400 mm Vagnens höjd i transportläge 1850 mm Arbetshöjd 2175 mm Vikt3 130 kg 3 mobil vagn, fjäderarm och lamphuvud Elektriska data Batteriets laddningstid ca 24 timmar Batteritid vid strömavbrott (för fulladdat batteri) ca 180 minuter
