1 Merilux Lampor för operation och undersökning

2 Merilux Kamera-/monitor system för operationssal Merivaara Merilux Vision serie är utformad för användning på ett flertal platser inom modern sjukvård, där överföring av videobilder stödjer behoven för sjukvårdspersonal. MERILUX VISION TM TRIO Erbjuder ett stort antal möjlig heter med olika konfigurationer som definieras efter kundens exakta behov. Flera lamphus kan användas med mer ljusspridning för anestesibruk. Tillgängliga lamphus: X5 X5 med kamera monitor arm X3 X1 2

3 TEKNISKA SPECIFIKATIONER FÖR KAMERALÖSNINGEN Bildsensor ¼ Super HAD CCD Kontrollenhet Varje kamera har separata kontrollenheter för vitbalans, iris, fokus och zoom. Separat modell för kontrollenheten möjliggör installation i bordsväggen eller panelen. Effektiva pixels (PAL) Lins Digital zoom Electronisk slutare Vitbalans AE kontroll (PAL format) 444,000 pix Lins 18x optisk zoom f = 4.1mm (brännvidd) till 73.8mm (tele) F1.4 till F3.0 4 x Video signal både komposit Video- och S-VHS 1/60 to 1/ s (16 steps) Auto, Manuell Auto, Manuell Dubbla byglar Merilux X3 och X5 lamphus kan som option utrustas med dubbla byglar, vilket möjliggör mer frihet vid förflyttning av lamphusen. Monitorarm Merivaara s egen utformning av monitorarmen möjliggör ett stort antal olika positioner för 19 LCD monitorn. Varje arm är utrustad med VESA 100 och VESA 75 fixerings platta. Som tilläggsoption kan sterilhandtag användas för monitorns rörelse. 360 MERILUX VISION TM DUO Ger ett jämnt fördelat ljus i operationsområdet för de flesta operationer genom att belysa området från 2 olika håll om detta krävs. Tillgängliga lamphus: X5 X5 med kamera monitorarm X3 X1 Dimmer Integrerad elektronisk dimmer ger exakt kontroll av ljusflödesnivån genom endast ett knapptryck. Merilux Vision TM 3

4 Merilux Merivaara Merilux lampserie är utformad för användning under operationer och undersökningar som t.ex. akutrum, intensivvårdsavdelningar, kirurgenheter och uppvakningssalar. De omfattande ljussärdragen och olika armar för installation möjliggör korrekt ljus för olika enheter och behov. X5 CM* Order nr För minsta takhöjd av 2,500 mm Takmonterad *välj takrör från sidan 7 X5 CM 2 Order nr För takhöjd mindre än 2,500 mm Takmonterad X5 WM Order nr Väggmonterad 4 För Djup och Skarp belysning

5 När ljusprestandan är viktig Ett brett ljusflöde från de 5st. Halogenlamporna gör att X5 Operationslampa kan användas för både för poliklinisk kirurgi och mer krävande procedurer. Exeptionellt djup och ljusflöde Enastående laminär flödeskarakteristik Infraröd-filtrering och stabilt ljusflöde Ytorna är lätta att rengöra Enkelt och snabbt att sikta och fokusera. Borttagbart handtag som kan steriliseras Ett av marknadens bästa djup och ljusflöde. Operationslampan X3, har ett enastående ljusflödes djup vilket gör att lamphöjden inte behöver justeras under operationen. Lampan är lämplig för användning i akutrum, förlossningsrum och undersökningsrum. Infraröd-filtrering för ljusflödet Enastående laminär flödeskarakteristik Ytorna är lätta att rengöra Enkelt och snabbt att sikta och fokusera. Borttagbart handtag som kan steriliseras FACET reflektor Ger skuggreducering och en stadig ljusprestanda över hela operationsområdet. Laminär flödeskarakteristik Aerodynamisk kontur Möjliggör frisk luft att flöda genom och runt lampan. Ett cirka1 meter högt rör minskar behovet av att ställa in lampans läge under operationen. X3 CM* Order nr För minsta takhöjd av 2,500 mm Takmonterad *Välj takrör från sidan 7 X3 CM 2 Order nr För takhöjd mindre än 2,500 mm Takmonterad X3 WM Order nr Väggmonterad X3 FM Order nr eller med batterier Merilux X5 & Merilux X3 5

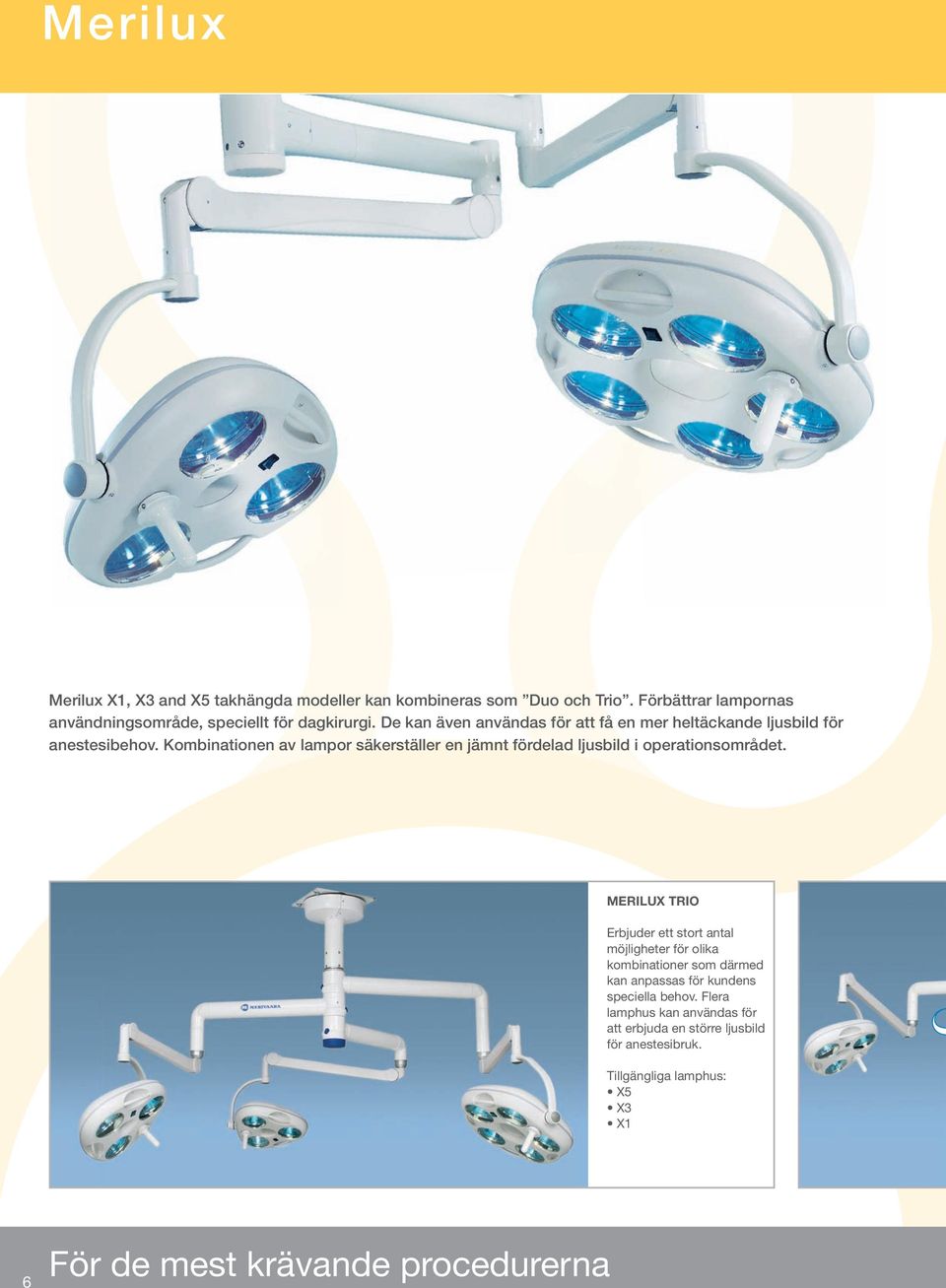

6 Merilux Merilux X1, X3 and X5 takhängda modeller kan kombineras som Duo och Trio. Förbättrar lampornas användningsområde, speciellt för dagkirurgi. De kan även användas för att få en mer heltäckande ljusbild för anestesibehov. Kombinationen av lampor säkerställer en jämnt fördelad ljusbild i operationsområdet. MERILUX TRIO Erbjuder ett stort antal möjligheter för olika kombinationer som därmed kan anpassas för kundens speciella behov. Flera lamphus kan användas för att erbjuda en större ljusbild för anestesibruk. Tillgängliga lamphus: X5 X3 X1 6 För de mest krävande procedurerna

7 Takrörsval Välj det takrör som passar för en takhängd lampa. Notera att högre takhöjd kräver ett förstärkt takrör. Notera, att vid rekommenderad rörlängd från tabellen nedan är den lägsta punkten från takröret (se den röda pilen i bilden) kommer att vara en höjd av: Singellampor: 2120mm +- 50mm, Duo mm +- 50mm, Duo/Trio mm. Takhöjd Singellampor och DUO Rörlängd, Ø 50 mm Order Nr. Förstärkt tube length, Ø 100 mm + Ø 50 mm * endast X1 Tilläggsoption för operationsrum med högt i tak (alla CM eller CM2 modeller), Passplatta för skadat tak (längd 800 mm), order nr Order No mm * 180 mm mm 250 mm mm 350 mm mm 450 mm mm 550 mm mm 650 mm mm 750 mm mm 850 mm mm 950 mm mm 1050 mm mm 1150 mm mm mm 1250 mm mm mm 1350 mm mm mm 1450 mm mm mm mm mm mm mm mm mm mm mm mm DUO 360 Takhöjd Rörlängd mm 200 mm mm 300 mm mm 400 mm mm 500 mm mm 600 mm mm 700 mm mm 800 mm mm 900 mm mm 1000 mm TRIO Takhöjd Rörlängd mm 200 mm mm 300 mm mm 400 mm mm 500 mm mm 600 mm mm 700 mm mm 800 mm mm 900 mm mm 1000 mm MERILUX DUO 360 MERILUX DUO Ger jämnt fördelat ljus i operationsområdet för de flesta medicinska operationer genom att ljuset flödar från 2 olika sidor om så önskas. Tillgängliga lamphus: X5 X3 X1 320 En mer ekonomisk lösning, när begränsad central axelrotation accepteras. Idealisk för många undersöknings-, akut- samt uppvaknings rum. Tillgängliga lamphus: X5 X3 X1 Merilux Duo & Merilux Trio 7

8 Merilux Undersökningslampan, X1 är idealisk för undersökningar och mindre operationer. Den nya utformningen av lampan gör den lättare att rengöra. Undersökningslampan, X1 med sitt steriliserbara handtag och ledade arm uppfyller de höga hygieniska krav som ställs även i utrymmen som är trånga i t.ex. akutrum, undersökningsrum, uppvakningsavdelning samt intensivvård. Steriliserbart handtag, passar även X3- och X5-lamporna Fast fokus ( mm) minskad bländning Enkelt och snabbt lampbyte X1 FM svängarm Med 2 antistatiska hjul order nr X1 CM* Minsta takhöjd 2,000 mm Order nr Takhängd X1 WM Order nr Vägghängd Reflektor av fasetttyp Säkerställer färre skuggor och ett stadigt ljus over hela operationsområdet. Infrarött filtrerat ljus Filtrerar bort över 98% av det infraröda ljuset som genereras av lampan. *Välj takrör från sidan 7 8 Merilux X1

9 Batteri back-up systemet säkerställer problemfria operationer utan att man behöver bekymra sig för störningar orsakade av elektriciteten. Om strömmen går kommer Merilux batteri back-up att automatiskt skifta på mindre än 0,5 sekunder. För att säkerställa patientsäkerhet är Merilux batterierna i Merilux back-up utformade för att installeras utanför operationssalen. När batteri-back up systemet väljs, specificeras först den maximala drifttiden. Sedan väljs de batterier som bäst uppfyller kraven enligt nedan tabell. Batteri back-up system består av 4 separata enheter: 1 Transformator med 2 valmöjligheter (Standard på alla lampor) Transformator 230 VAC/50 Hz Transformator 120 VAC/60 Hz Kontrollenhet med 2 valmöjligheter För en lampa (för en laddare) För två lampor (för två laddare) 3 Laddare med inbyggda kontroller låda med 3 valmöjligheter 2A för 27 Ah batterier 5A för 42 Ah batterier 20A för 45 Ah batterier 4 Batterier med 4 valmöjligheter 27 Ah Förslutna blybatterier inkl. hölje 42 Ah Förslutna blybatterier, inkl. hölje 84 Ah Förslutna blybatterier, inkl Ah-hölje 45 Ah NiCd-batterier, exkl. hölje System order nr. För användning med Batteri typ Merilux CM Duo X5 / X3, X5 / X5 eller Trio MERILUX CM/WM X5, X3, X1 eller X3/X1 Duo Med förslutna blybatterier 42 Ah / 5 A Med förslutna blybatterier 27 Ah / 2 A Utan batterier Battery code Merilux type Lead batteries Battery Back-up time X1 CM/WM, 40 W 27 Ah 10 h X1/X1 CM Duo, 80 W 27 Ah 5 h Battery Back-up time / X3 CM/WM, 120 W 27 Ah 3½ h 42 h 5½ h / X3/X1 CM Duo, 160 W 27 Ah 2½ h 42 h 3½ h / X3/X3 CM Duo, 240 W 42 Ah 2½ h 84 h 5 h / X5 CM, 200 W 42 Ah 3 h 84 h 6½ h / X5/X3 CM Duo, 240 W 42 Ah 2½ h 84 h 5 h / X5/X3 CM Duo, 320 W 42 Ah 1½ h 84 h 3½ h / X5/X5 CM Duo, 400 W 42 Ah 1 h 84 Ah 2½ h 2x X3/X3/X3 CM TRIO, 360W 84 Ah 3 h 2x X3/X3/X5 CM TRIO, 440W 84 Ah 2½ h 2x X3/X5/X5 CM TRIO, 520W 84 Ah 2 h 2x X5/X5/X5 CM TRIO, 600W 84 Ah 1½ h Batteri back-up 9

10 Merilux Två optiska lösningar Merivaara erbjuder två typer av optiska lösningar, båda med IRC keramiska basen på halogen lampan. IRC betyder Infrarött överdrag för att minska den utkommande värmen som genereras i lampan finns ett extra laminerat infrarött överdrag. Fördelen med utformningen av lampan är att den genererar 20 % mindre värme, problemfritt byte av lampan utan verktyg och en signifikant glansreduktion på grund av den målade Halogenlampans topp. Enkelt och snabbt lampbyte Att byta lampa går snabbt och enkelt utan verktyg. Halogenlampan 22.8V/40W IRC Keramisk bas. Färgåtergivningsindex (RA) Färgåtegivningsindex är ett mått på förmågan hos en ljuskälla att återge färger. I allmänhet, ju högre CRI desto mer naturlig ljus och färgrikare. Kirurgi Undersökning lm/w - Tredubbel IR-filtrering - Ra lm/w - Dubbel IR-filtertrering - Ra 85 Ra 94 Ra 85 - ett mer naturligt framträdande av objektet och färgrikare speciellt för krävande ingrepp, hjälper operationspersonalen i deras metodiska arbete - Återger på ett naturligt sätt färgerna av olika objekt - Utmärkt kombination av färre skuggor och enhetligt Ljusflöde för mindre krävande ingrepp- dubbel IR-filtrering 10 Två optiska lösningar

11 Merilux X5 Merilux X3 Merilux X1 RA94 RA85 RA94 RA85 RA94 RA85 Max. ljusintensitet vid 1.0m Ec (lux) 160, ,000 35,000 Färgtemperatur ( K) Ljuskälla IRC Halogen IRC Halogen IRC Halogen Effekt (W) Lamp voltage (V) Lampbas Keramisk Keramisk Keramisk Förväntad livslängd (h) Lampbyte snabbt utan verktyg snabbt utan verktyg snabbt utan verktyg Arbetsfält (mm) Ljusfält Ø (mm) Ljusfält d50 (mm) Ljusfält d10 (mm) Strömbrytare vid lamphus Ja Ja Ja Total Strålglans Ee (W/m²) Strålglansratio Ee och belysning Ec (mw/m²lx) RA RA RA RA RA RA RA RA Belysningsdjup (mm) N/A Värmeökning vid operationsytan 1,0 m Värmeökning vid huvudet Laminärt flödesindex (Leememan) N/A Steriliserbart handtag Ja Ja Ja Dimmning Standard transformator (120 VAC/60 Hz transformatore är tillval) väggmonterad/ Integrerad dimmer Optional 230 VAC/50 Hz, 24 V/350 VA väggmonterad/ Integrerad dimmer Optional 230 VAC/50 Hz, 24 V/350 VA väggmonterad dimmer 230 VAC/50 Hz, 24 V/75 VA Back-up batteri Tillval Tillval Tillval Lamphusets storlek (mm) Ø Ø Ø Lamphusets vikt (kg) Klassificerad i enlighet med European Council Directive 93/42/EEC Class I (Annex IX). Tillverkningen är övervakad i enlighet med ISO 9001 och ISO kvalitetsledningssystem och ISO Miljöledningssystem. X1, X3 and X5: - EN Medicinsk-teknisk utrustning. Del 1: Allmänna bestämmelser för säkerhet - EN Kollateral Standard: Elektromagnetisk kompabilitetsbestämmelser och tester - SFS standard för elektriska installationer för medicinskt bruk. X3 och X5: EN Medicinsk-teknisk utrustning Part 2-41: Särskilda bestämmelser för säkerhet av operationsljus och belysning för diagnostik. Lampor för kirurgi och undersökningar 11
