Polaris 100/200 Bra ljus helt enkelt!

Transkript

1 Polaris 100/200 Bra ljus helt enkelt! I operationssalen är rätt belysning nödvändig för lyckade resultat. Operationsbelysningssystemet Polaris 100/200 ger dig behagligt ljus med naturliga färger och skarpa kontraster under tusentals timmars problemfri operation, för en rimlig kostnad. D LED-TEKNIK I OPERATIONSSALEN LED-lampor är mycket effektiva ljuskällor för kirurgiska applikationer. Dräger kombinerar nu fördelarna med denna innovativa ljuskälla med en ny, extremt kompakt, lättviktig men ändå robust konstruktion som inkluderar individuella linsreflektorer för ökad effekt och skuggkontroll. Även den lilla värme som alstras av LED-lamporna är reglerad och skingras genom ett integrerat termiskt hanteringssystem. Den maximala temperaturen på lamphuvudet (ovansidan) kommer inte att överstiga 35 C*. Med en genomsnittlig drifttid på timmar är LED-tekniken lika tillförlitlig som prisvärd. Polaris 100 Den helt nya och mycket kompakta Polaris 100 har 48 LED-lampor med ett effektområde från till lux. Ett specialläge skapar omgivningsljus med endast en enda LED-lampa för att stödja minimalt invasiva ingrepp. Det smidiga men ändå mycket robusta lamphuvudet väger endast 13 kg och gör positioneringen mycket enkel och bekväm. Eftersom lamphuvudet i detta system inte innehåller några rörliga delar krävs nästan inget underhåll. Färgtemperaturen motsvarar naturligt solljus vid lunchtid. Detta operationsljus uppnår ett färgåtergivningsindex på Ra 95 och ett (rött) färgåtergivningsindex på R9 93, vilket garanterar skarp kontrast och naturlig färgbild utan att kompromissa de röda tonerna. Polaris 200 Utan att ändra yttre dimensioner eller design är Polaris 200 utrustad med ytterligare 18 LED-lampor för sammanlagt 66 lampor. Detta ger en maximal effekt på lux. Ljusstyrkan kan enkelt dimmas ner till lux. Färgtemperatur och återgivningsindex är identisk med de på Polaris 100. Varje LED-lampa är utrustad med ett eget linsreflektorsystem. De homogena ljuskäglorna från båda lamporna ger kirurgen en skuggkontrollerad, konturrik och naturlig färgvy av det kirurgiska området. D Dräger Polaris 100 D Dräger Polaris 200 * Vid en rumstemperatur på 20 C.

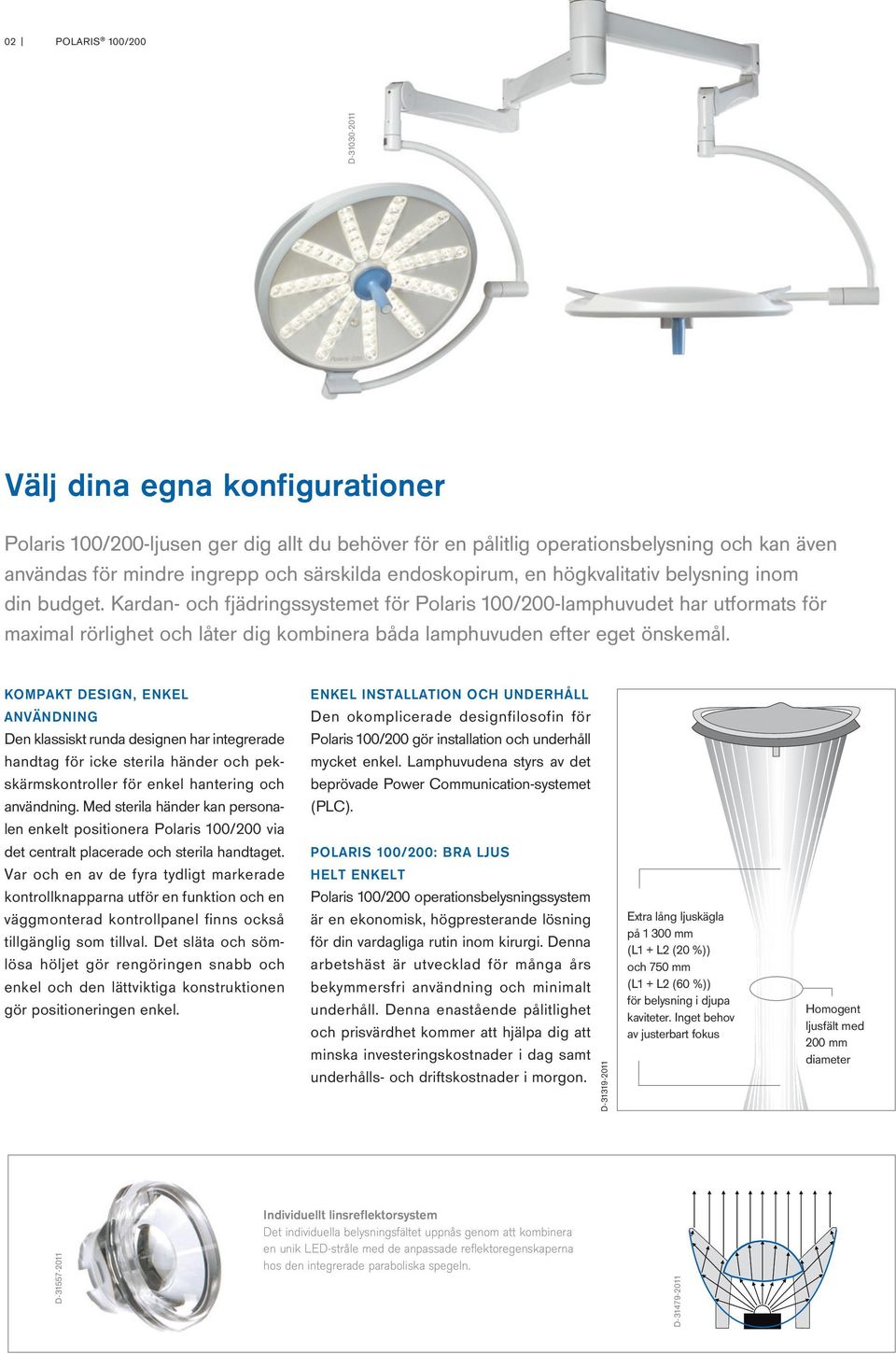

2 02 POLARIS 100/200 D Välj dina egna konfigurationer Polaris 100/200-ljusen ger dig allt du behöver för en pålitlig operationsbelysning och kan även användas för mindre ingrepp och särskilda endoskopirum, en högkvalitativ belysning inom din budget. Kardan- och fjädringssystemet för Polaris 100/200-lamphuvudet har utformats för maximal rörlighet och låter dig kombinera båda lamphuvuden efter eget önskemål. KOMPAKT DESIGN, ENKEL ANVÄNDNING Den klassiskt runda designen har integrerade handtag för icke sterila händer och pekskärmskontroller för enkel hantering och användning. Med sterila händer kan personalen enkelt positionera Polaris 100/200 via det centralt placerade och sterila handtaget. Var och en av de fyra tydligt markerade kontrollknapparna utför en funktion och en väggmonterad kontrollpanel finns också tillgänglig som tillval. Det släta och sömlösa höljet gör rengöringen snabb och enkel och den lättviktiga konstruktionen gör positioneringen enkel. ENKEL INSTALLATION OCH UNDERHÅLL Den okomplicerade designfilosofin för Polaris 100/200 gör installation och underhåll mycket enkel. Lamphuvudena styrs av det beprövade Power Communication-systemet (PLC). POLARIS 100/200: BRA LJUS HELT ENKELT Polaris 100/200 operationsbelysningssystem är en ekonomisk, högpresterande lösning för din vardagliga rutin inom kirurgi. Denna arbetshäst är utvecklad för många års bekymmersfri användning och minimalt underhåll. Denna enastående pålitlighet och prisvärdhet kommer att hjälpa dig att minska investeringskostnader i dag samt underhålls- och driftskostnader i morgon. D Extra lång ljuskägla på mm (L1 + L2 (20 %)) och 750 mm (L1 + L2 (60 %)) för belysning i djupa kaviteter. Inget behov av justerbart fokus Homogent ljusfält med 200 mm diameter D Individuellt linsreflektorsystem Det individuella belysningsfältet uppnås genom att kombinera en unik LED-stråle med de anpassade reflektoregenskaperna hos den integrerade paraboliska spegeln. D

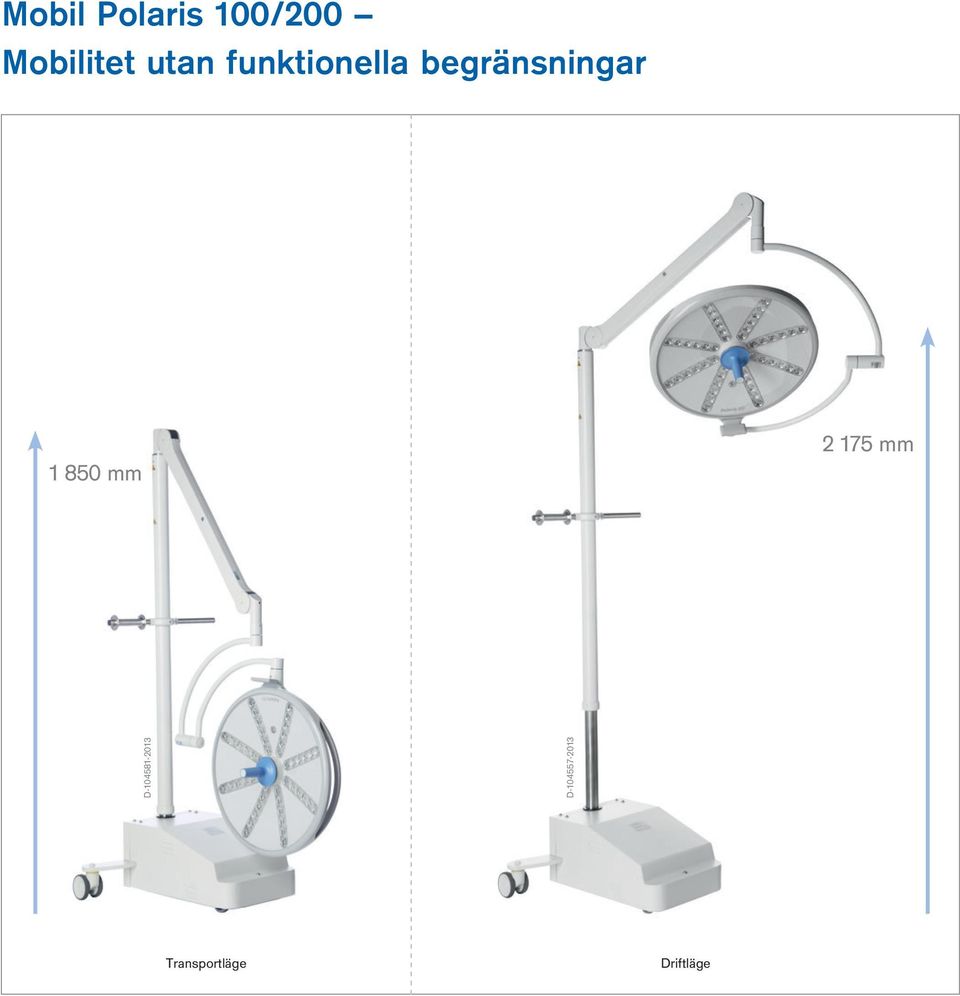

3 Mobil Polaris 100/200 Mobilitet utan funktionella begränsningar mm mm D D Transportläge Driftläge

4 POLARIS 100/ D D D HÖGPRESTERANDE LAMPHUVUD Med Polaris ljus är ditt sjukhus utrustat med toppmodern, högpresterande LED-teknik i kombination med en funktionell och högklassig design. Polaris är godkänd både som operationslampa och behandlingsljus och finns tillgänglig med olika val av ljusstyrka och färgtemperatur. Med upp till lux och ett smidigt kardanfäste för exakt positionering har den mobila ver sionen inga funktionella begränsningar. JUSTERBAR HÖJD FÖR PERFEKTA ARBETSFÖRHÅLLANDEN Höjdjustering med pneumatiska fjädrar ger en enkel anpassning för transport- och driftsförhållanden. I det fullt utsträckta läget uppnås en arbetshöjd på mm under lamphuvudet idealisk även för långa kirurger. Transporthöjden för mobila Polaris 100/200 är däremot endast mm. KRAFTFULL BATTERIBACKUP I händelse av strömavbrott garanterar det integrerade batteriet permanent ljus i minst tre timmar. När batterinivån är under 25 %, vilket är lika med en återstående drifttid på ca 45 minuter, ljuder ett integrerat, akustiskt påminnelsemeddelande. LED-statusindi katorer på vagnen visar också statusen för strömförsörjning och batteriets laddningstillstånd. ANVÄNDNINGSOMRÅDEN FÖR POLARIS 100/200 MOBIL Det mobila Polaris-ljuset kan användas som ett extra ljus i operationssalen till exempel för kardiovaskulära ingrepp där patienten måste undergå flera operationsmoment samtidigt. Det högkvalitativa mobila ljuset kan självklart även användas i akutmottagningar eller behandlingsrum. Den mobila Polaris 100/200 är särskilt användbar när det inte är möjligt att installera ett fast, takmonterat ljus på grund av olämplig infrastruktur. Vagnen har ett helt slutet hölje, vilket gör ljuset enkelt att rengöra. De bakre dubbelhjulen är utrustade med låsbara bromsar.

5 05 Innovativ och robust Dräger har kombinerat en innovativ LED-ljuskälla med lättviktig men ändå robust design. D D D Centralt handtag Med sterila händer kan Polaris ljuset positioneras på ett enkelt sätt. Enkel kontroll Var och en av de fyra knapparna på ljusets kontrollpanel eller väggmonterade panel är tydligt markerade och användarvänliga. D Utformning Den runda designen har integrerade handtag för icke sterila händer. D Det rätta ljuset för din operation Polaris system har en ljusstyrka från 40 klux till 120 resp. 160 klux och ett specialläge för omgivningsljus på 300 lux. D Användbarhet Polaris system uppfyller dina krav på användarvänlighet och ergonomi. D Naturliga färger Med en färgåtergivningsindex på Ra 95 och en färgåtergivningsindex på R9 93 ger Polaris system dig en kontrastrik och naturlig belysning utan att kompromissa de röda tonerna. Belysningssystemet Polaris 100/200 kan utrustas med varma vita, neutrala vita eller kalla vita (4 400 K, K eller K) LED-lampor. D Polaris 100/200 med neutrala, vita LED-lampor

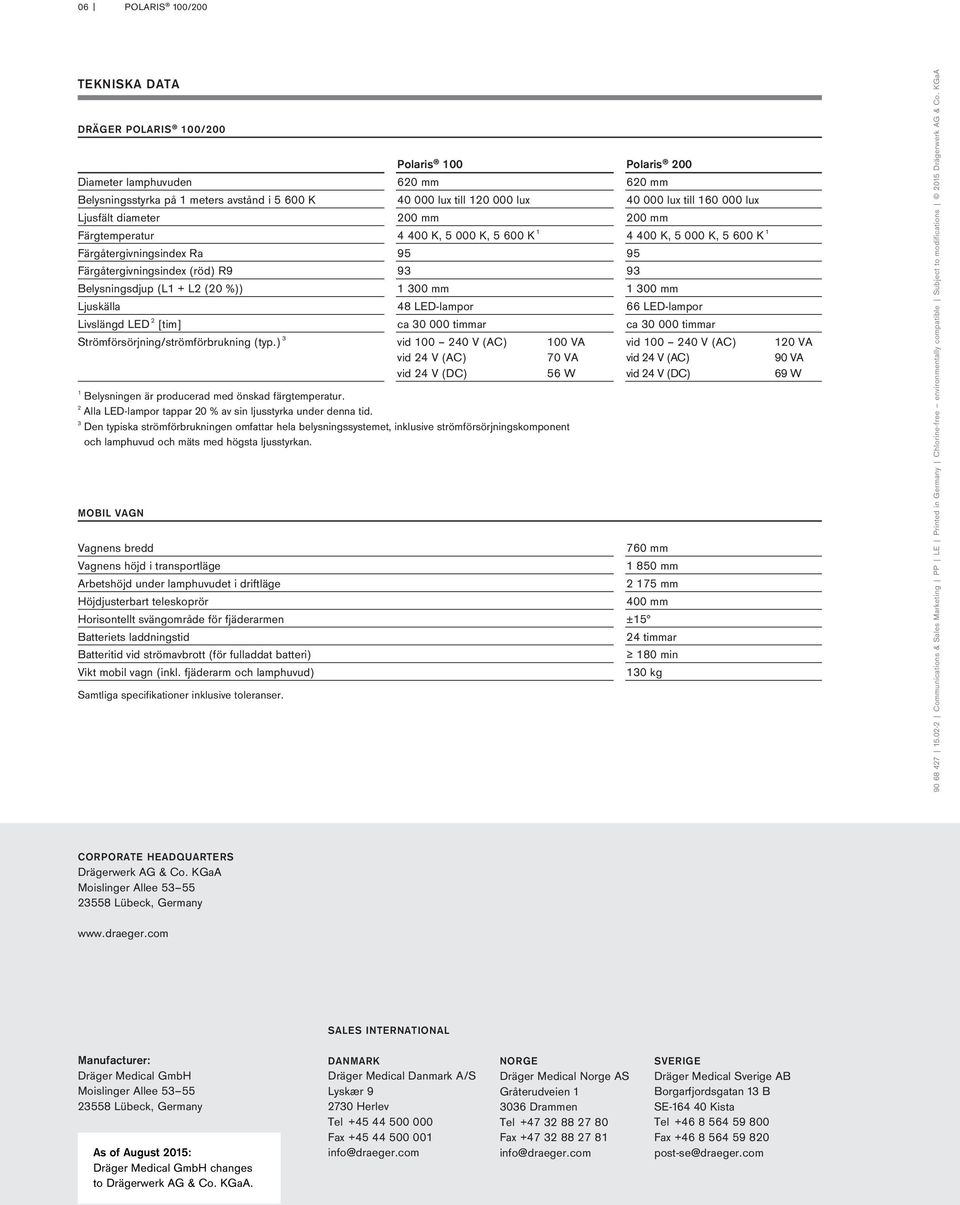

6 06 POLARIS 100/200 TEKNISKA DATA DRÄGER POLARIS 100/200 Polaris 100 Polaris 200 Diameter lamphuvuden 620 mm 620 mm Belysningsstyrka på 1 meters avstånd i K lux till lux lux till lux Ljusfält diameter 200 mm 200 mm Färgtemperatur K, K, K K, K, K 1 Färgåtergivningsindex Ra Färgåtergivningsindex (röd) R Belysningsdjup (L1 + L2 (20 %)) mm mm Ljuskälla 48 LED-lampor 66 LED-lampor Livslängd LED 2 [tim] ca timmar ca timmar Strömförsörjning/strömförbrukning (typ.) 3 vid V (AC) 100 VA vid V (AC) 120 VA vid 24 V (AC) 70 VA vid 24 V (AC) 90 VA vid 24 V (DC) 56 W vid 24 V (DC) 69 W 1 Belysningen är producerad med önskad färgtemperatur. 2 Alla LED-lampor tappar 20 % av sin ljusstyrka under denna tid. 3 Den typiska strömförbrukningen omfattar hela belysningssystemet, inklusive strömförsörjningskomponent och lamphuvud och mäts med högsta ljusstyrkan. MOBIL VAGN Vagnens bredd 760 mm Vagnens höjd i transportläge mm Arbetshöjd under lamphuvudet i driftläge mm Höjdjusterbart teleskoprör 400 mm Horisontellt svängområde för fjäderarmen ±15 Batteriets laddningstid 24 timmar Batteritid vid strömavbrott (för fulladdat batteri) 180 min Vikt mobil vagn (inkl. fjäderarm och lamphuvud) 130 kg Samtliga specifikationer inklusive toleranser Communications & Sales Marketing PP LE Printed in Germany Chlorine-free environmentally compatible Subject to modifications 2015 Drägerwerk AG & Co. KGaA CORPORATE HEADQUARTERS Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Germany SALES INTERNATIONAL Manufacturer: Dräger Medical GmbH Moislinger Allee Lübeck, Germany As of August 2015: Dräger Medical GmbH changes to Drägerwerk AG & Co. KGaA. DANMARK Dräger Medical Danmark A/S Lyskær Herlev Tel Fax info@draeger.com NORGE Dräger Medical Norge AS Gråterudveien Drammen Tel Fax info@draeger.com SVERIGE Dräger Medical Sverige AB Borgarfjordsgatan 13 B SE Kista Tel Fax post-se@draeger.com
