1 RAV TD 3000 HP RAV TD 3000 ATS

2 3DT TARGET (Solid Vision Technology) 3-punktfäste med snabblåsning 8-24 styrning Ingen adapter krävs Extremt snabb Inget behov av run out Extremt lätt Inga elektroniska komponenter i mottagaren Inget underhåll krävs. Självcentrerade 3-punktsklämmor. Utrustad med snabbklor Ingen metall-till-metall-kontakt mm (19-30 ) LED-läsare Guidade justeringar utan att behöva se bildskärmen. Digital display Tangentbord med fjärrkontrollfunktion. enkel datahantering Bluetooth-överföring mellan mäthuvuden och styrenheten. nivåkompensation Kan användas på alla 4-pelarlyftar eller körbanesaxlyftar. Automatisk nivåkompensation. smidigt batteribyte Utförande med batterier för fast eller mobil installation. Snabbt batteribyte. Inkluderar ledningar för att ladda batterier också på sensorer. Snabb inmatning av fordon efter modell eller V.I.N. nummer Sammanfattning och jämförelse av diagnos/reparation värden på en enda skärm. Datahantering och visning av program i Windows-miljö. Databank med mer än 90,000 fordon. Ytterligare fordon kan läggas till genom användaren. Kunddatabank för registrering av 20,000 jobb med sökfunktion av kundnamn eller fordonets reg-nummer. Smartkort för snabb databank uppdatering. USB för att spara och återställa kunduppgifter.

Digital display Tangentbord med fjärrkontrollfunktion. enkel datahantering Bluetooth-överföring mellan mäthuvuden och styrenheten.

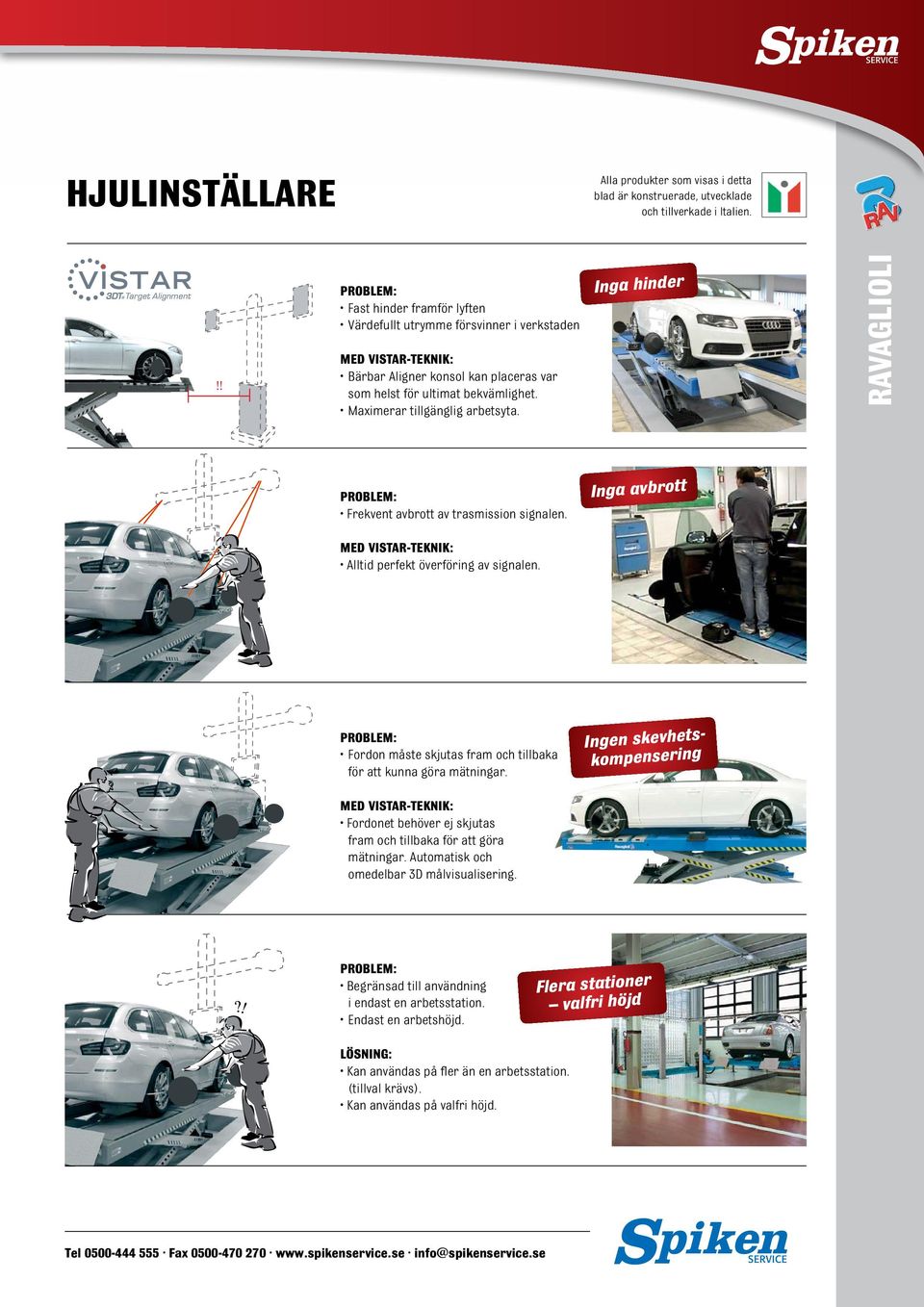

3 ATS Hjulinställare!! Fast hinder framför lyften Värdefullt utrymme försvinner i verkstaden med Vistar-teknik: Bärbar Aligner konsol kan placeras var som helst för ultimat bekvämlighet. Maximerar tillgänglig arbetsyta. Inga hinder Frekvent avbrott av trasmission signalen. Inga avbrott med Vistar-teknik: Alltid perfekt överföring av signalen. Fordon måste skjutas fram och tillbaka för att kunna göra mätningar. Ingen skevhetskompensering med Vistar-teknik: Fordonet behöver ej skjutas fram och tillbaka för att göra mätningar. Automatisk och omedelbar 3D målvisualisering. Begränsad till användning i endast en arbetsstation. Endast en arbetshöjd. Flera stationer valfri höjd lösning: Kan användas på fler än en arbetsstation. (tillval krävs). Kan användas på valfri höjd.

Fordon måste skjutas fram och tillbaka för att kunna göra mätningar. Ingen skevhetskompensering med Vistar-teknik: Fordonet behöver ej skjutas fram och tillbaka för att göra mätningar.

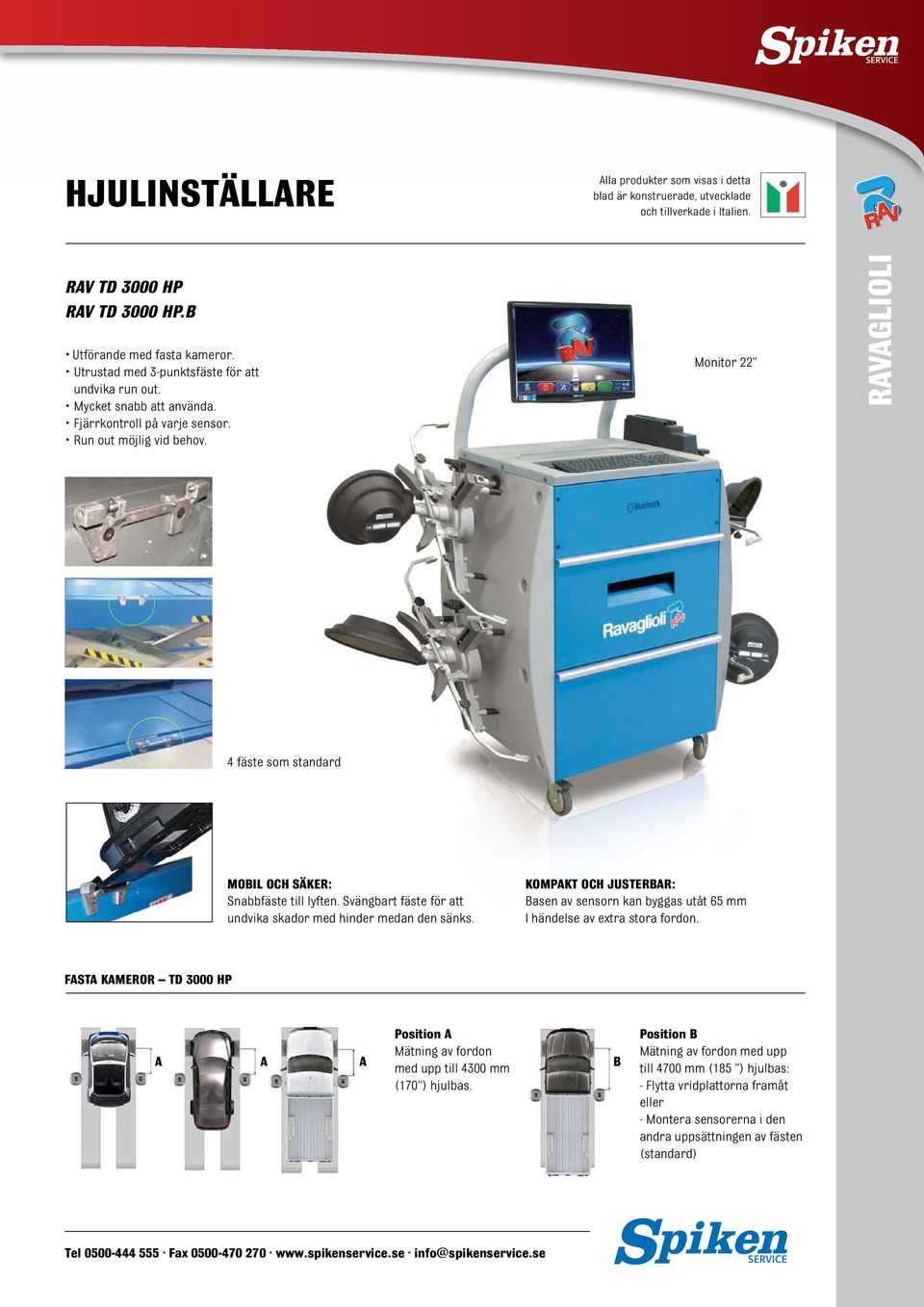

4 RAV TD 3000 HP RAV TD 3000 HP.B Utförande med fasta kameror. Utrustad med 3-punktsfäste för att undvika run out. Mycket snabb att använda. Fjärrkontroll på varje sensor. Run out möjlig vid behov. Monitor 22 4 fäste som standard Mobil och säker: Snabbfäste till lyften. Svängbart fäste för att undvika skador med hinder medan den sänks. kompakt och justerbar: Basen av sensorn kan byggas utåt 65 mm I händelse av extra stora fordon. fasta kameror TD 3000 HP Position A A A A Mätning av fordon med upp till 4300 mm B (170 ) hjulbas. Position B Mätning av fordon med upp till 4700 mm (185 ) hjulbas: - Flytta vridplattorna framåt eller - Montera sensorerna i den andra uppsättningen av fästen (standard)

kompakt och justerbar: Basen av sensorn kan byggas utåt 65 mm I händelse av extra stora fordon.

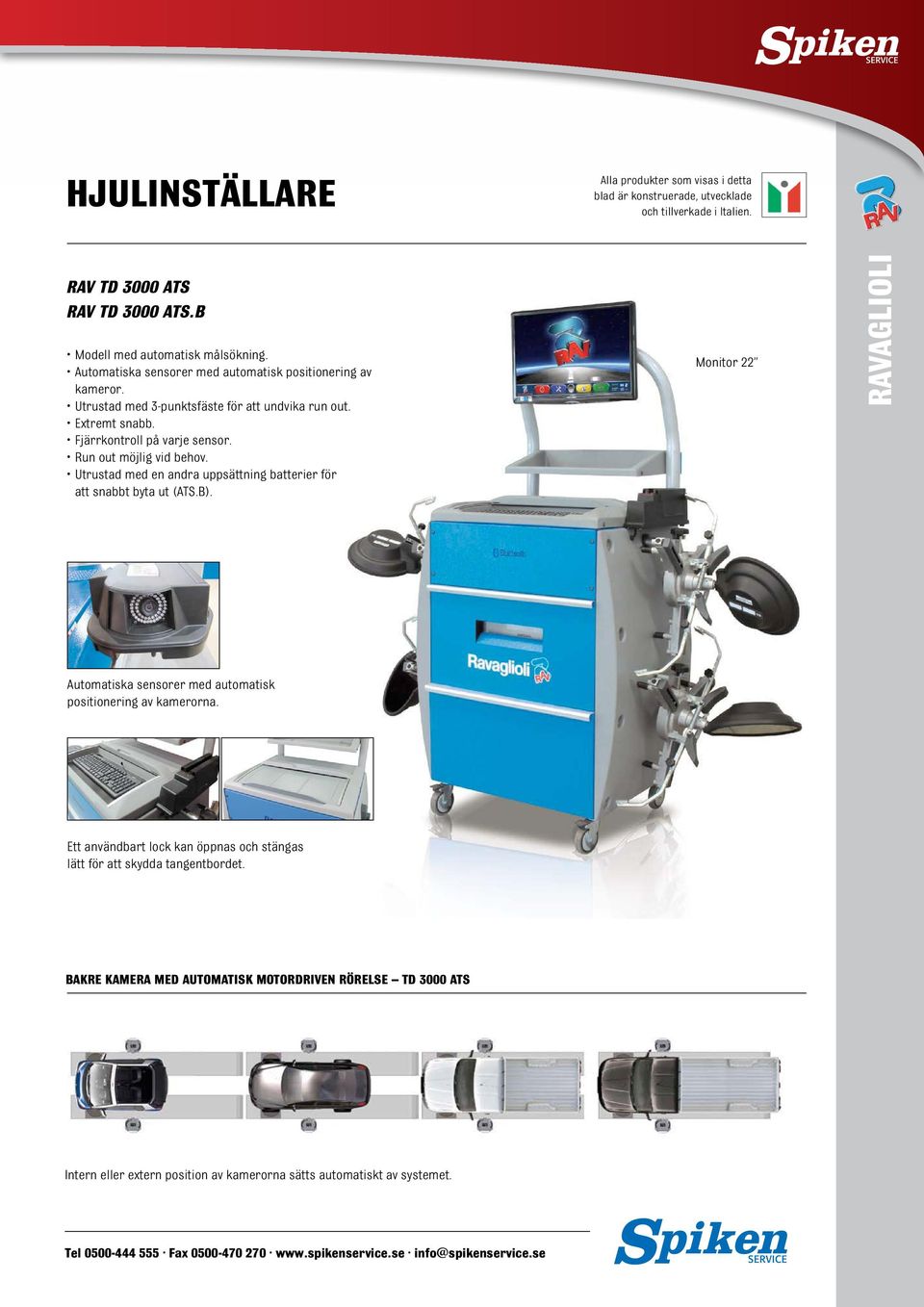

5 RAV TD 3000 ATS RAV TD 3000 ATS.B Modell med automatisk målsökning. Automatiska sensorer med automatisk positionering av kameror. Utrustad med 3-punktsfäste för att undvika run out. Extremt snabb. Fjärrkontroll på varje sensor. Run out möjlig vid behov. Utrustad med en andra uppsättning batterier för att snabbt byta ut (ATS.B). Monitor 22 Automatiska sensorer med automatisk positionering av kamerorna. Ett användbart lock kan öppnas och stängas lätt för att skydda tangentbordet. BAKRE KAMERA MED AUTOMATISK motordriven RÖRELSE TD 3000 ATS Intern eller extern position av kamerorna sätts automatiskt av systemet.

Utrustad med en andra uppsättning batterier för att snabbt byta ut (ATS.B). Monitor 22 Automatiska sensorer med automatisk positionering av kamerorna.

6 ATS vistar light: vistar pit: Ger maximal frihet. Programmet laddas på en bärbar dator som kan placeras var som helst i verkstaden. Mycket praktisk användning på grop, tack vare två platta stöd fästa vid golvet. Sensorer kan tas bort när som helst. standardutförande inkluderar: 1 kontrollenhet med PC, bildskärm, klaviatur, skrivare 2 mäthuvuden 4 klämmor med mål 1 par vändplattor 1 bromspedal depressor 1 rattlås Bruksanvisning på CD STDA117 (2 x kit) STDA124 (2 x kit) Vändplattor tillbehör: STDA 118 ( VERSION.B) STDA 128 STDA23C, STDA24C STDA 119 Två kablar för nödström Extra batteri 2/set RMS Device Live ride height measurement kit

standardutförande inkluderar: 1 kontrollenhet med PC, bildskärm, klaviatur, skrivare 2 mäthuvuden 4 klämmor med mål 1 par vändplattor 1 bromspedal depressor 1
