1 PS 200 Ferroscan Se vad som finns under ytan. Hilti. Outperform. Outlast.

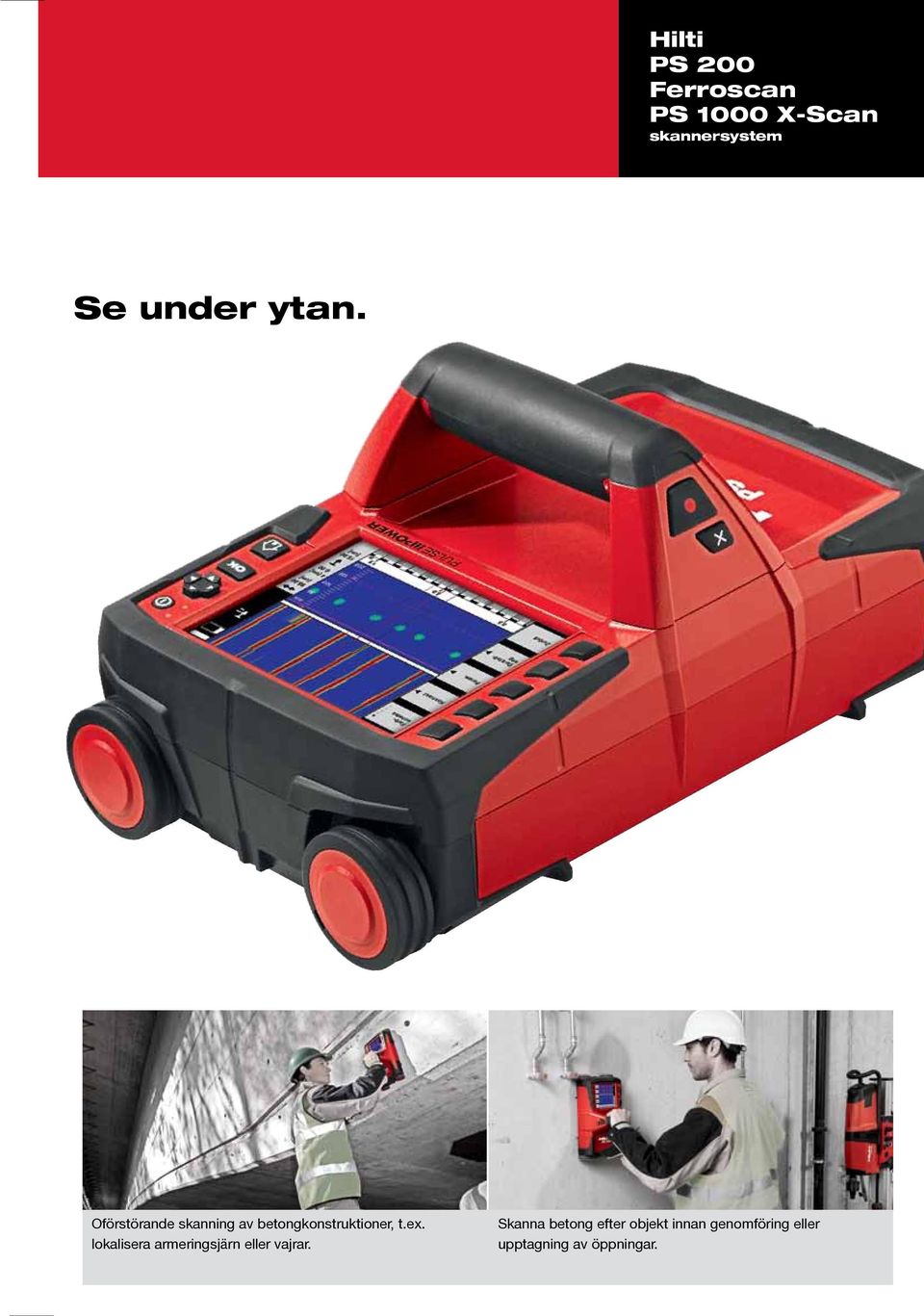

2 PS 200 Ferroscan Se under ytan. Oförstörande skanning av betongkonstruktioner, t.ex. lokalisera armeringsjärn eller vajrar. Skanna betong efter objekt innan genomföring eller upptagning av öppningar.

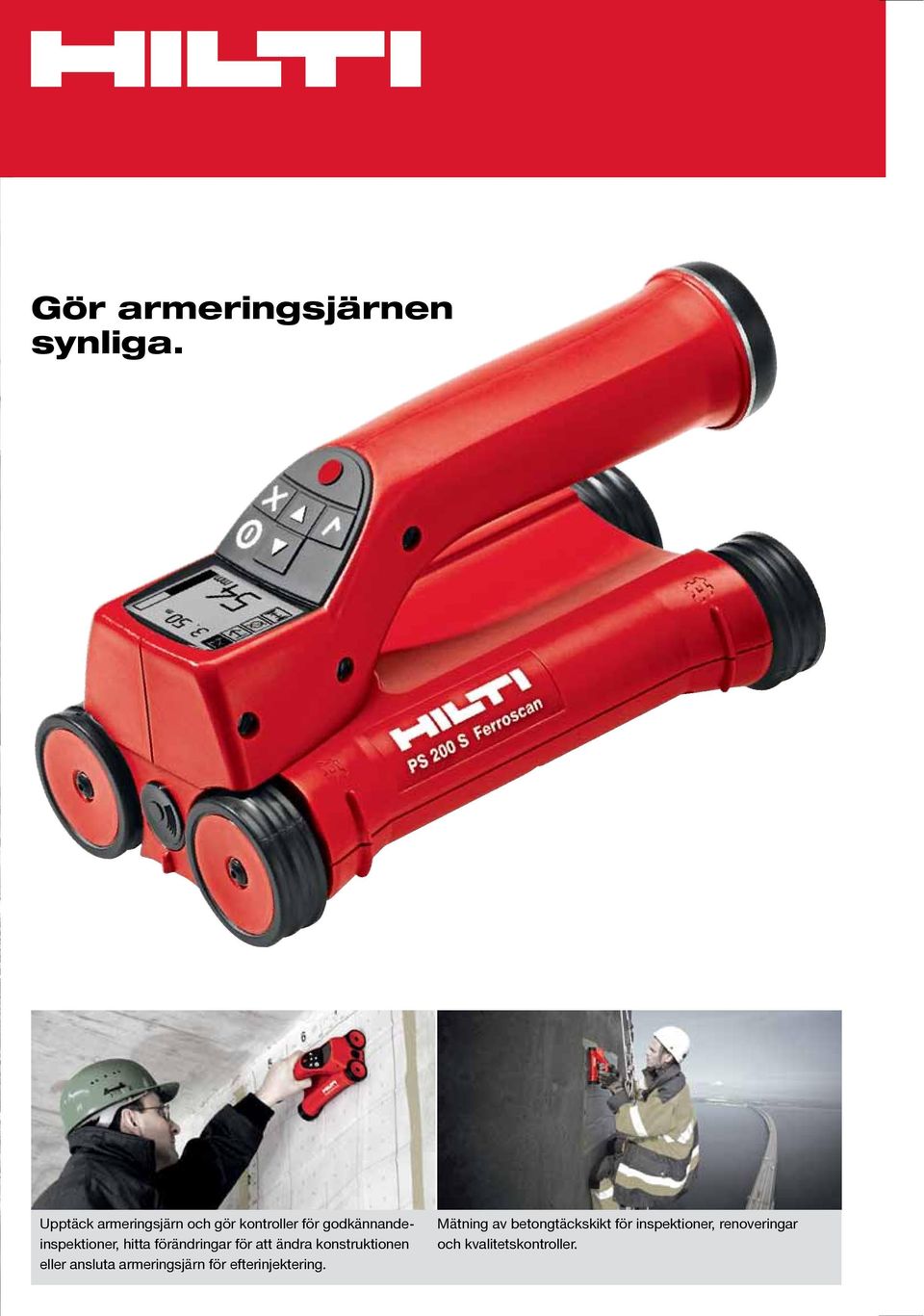

3 Gör armeringsjärnen synliga. Upptäck armeringsjärn och gör kontroller för godkännandeinspektioner, hitta förändringar för att ändra konstruktionen eller ansluta armeringsjärn för efterinjektering. Mätning av betongtäckskikt för inspektioner, renoveringar och kvalitetskontroller.

4 PS 200 Ferroscan Användningsområden Verifiering och analys av armeringsjärn Kontrollera konstruktioners täckskikt av betong över stora områden för kontroll och reperationer Fördelar Söker snabbt och enkelt igenom stora områden av betong Ger exakt tjocklek av täckskikt för armering på djup upp till 100 mm Registrerar skannad data automatiskt över längder upp till 30 meter Visar en tydlig 2D-bild av armeringen på skärmen som direkt kan analyseras och få fram djup på täckskikt Ta en snabb titt under ytan. Hilti PS 200 Ferroscansystem ger ett icke-förstörande sätt att lokalisera armeringsjärn och mäta deras djup i betong. Detta kompletta, lätta att använda och sladdlösa system består av en scanner, skärm och PC-program där det även går att uppskatta diameter på hittade armeringsjärn. Genom induktionsprincipen skannar och lokaliserar den armeringsjärn korrekt och tillförlitligt i betongkonstruktioner. Resultaten av skanningarna visas på portabla monitorn som lätt tolkningsbara 2D-bilder. Skannad data registreras och kan överföras till en PC för vidare analys och skapande av bedömningsrapporter och för dokumentation. I fokus PC-programvara för professionell skanning, utvärdering och datahantering Hilti PROFIS Ferroscan: Efterföljande dataanalys på en PC Samlad utvärdering av flera enskilda skanningar med samma parametrar, användning av olika datumformat och mycket mer Framtagning av statistik och utvärdering av rapporter i Hilti PROFIS Ferroscan MAP: Kan kombinera flera skanningar för visuell presentation (i 2D-visning) Ger en tydlig överblick av områden upp till 45 x 45 m Tekniska data PS 200 Ferroscan Max detekteringsdjup max. 160 mm, beroende på grundmaterial Lokaliseringsnoggrannhet ± 3 mm Noggrannhet lokaliseringsdjup ± 1 mm IP skyddsklass IP 54 Arbetstemperatur 10 till + 50 C Batteritid, skanner / monitor 8 h med NiMH / 2 h with Li-ion batteri Mått / vikt, skanner 260 x 132 x 132 mm / 1,4 kg Mått / vikt, monitor 292 x 208 x 65 mm / 2,3 kg En Imagescan visas på bildskärmen för att på plats kunna analysera armering (position, djup, diameter).

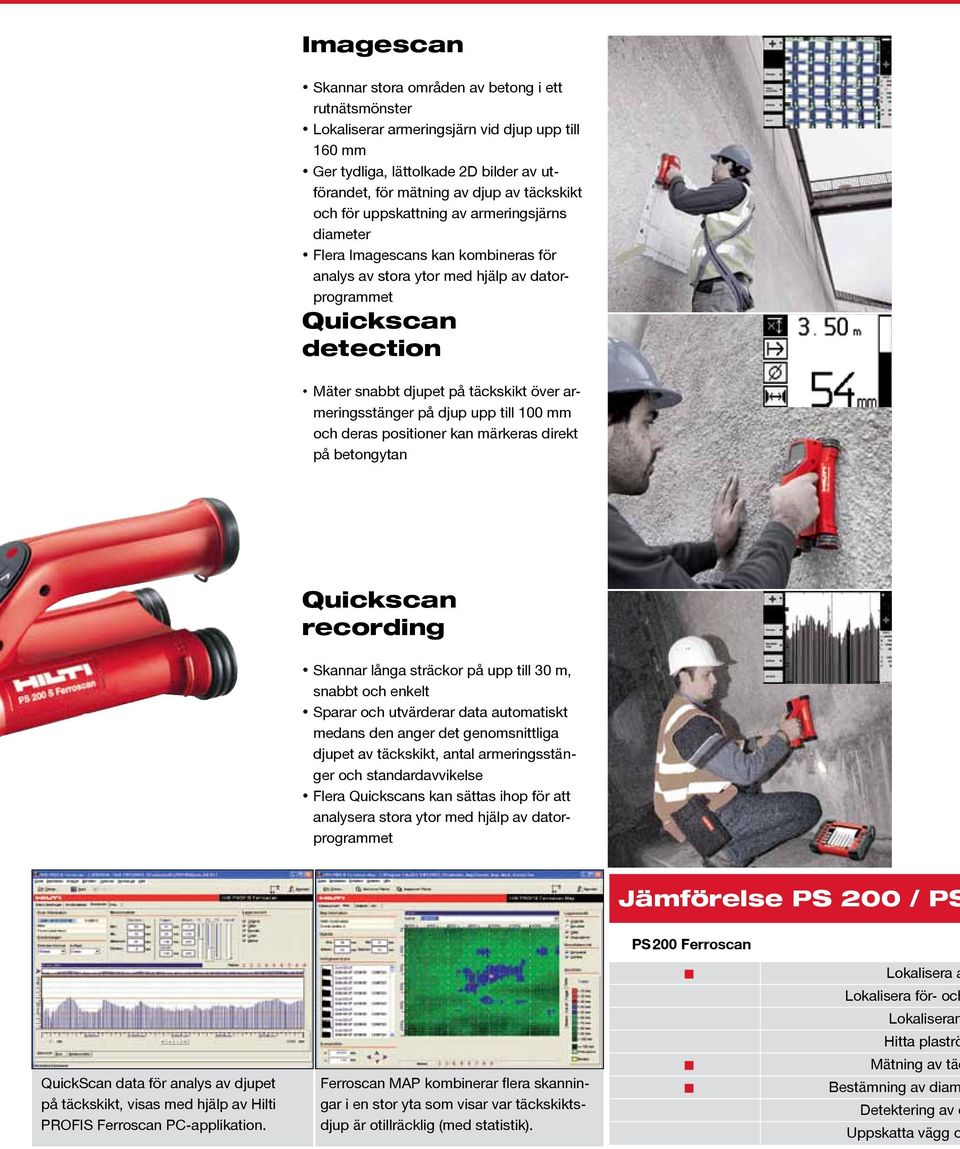

5 Imagescan Skannar stora områden av betong i ett rutnätsmönster Lokaliserar armeringsjärn vid djup upp till 160 mm Ger tydliga, lättolkade 2D bilder av utförandet, för mätning av djup av täckskikt och för uppskattning av armeringsjärns diameter Flera Imagescans kan kombineras för analys av stora ytor med hjälp av datorprogrammet Quickscan detection ٠ Mäter snabbt djupet på täckskikt över armeringsstänger på djup upp till 100 mm och deras positioner kan märkeras direkt på betongytan Quickscan recording Skannar långa sträckor på upp till 30 m, snabbt och enkelt Sparar och utvärderar data automatiskt medans den anger det genomsnittliga djupet av täckskikt, antal armeringsstänger och standardavvikelse Flera Quickscans kan sättas ihop för att analysera stora ytor med hjälp av datorprogrammet Jämförelse PS 200 / PS QuickScan data för analys av djupet på täckskikt, visas med hjälp av Hilti PROFIS Ferroscan PC-applikation. Ferroscan MAP kombinerar flera skanningar i en stor yta som visar var täckskiktsdjup är otillräcklig (med statistik). PS 200 Ferroscan Lokalisera a Lokalisera för- och Lokaliseran Hitta plaströ Mätning av täc Bestämning av diam Detektering av o Uppskatta vägg o

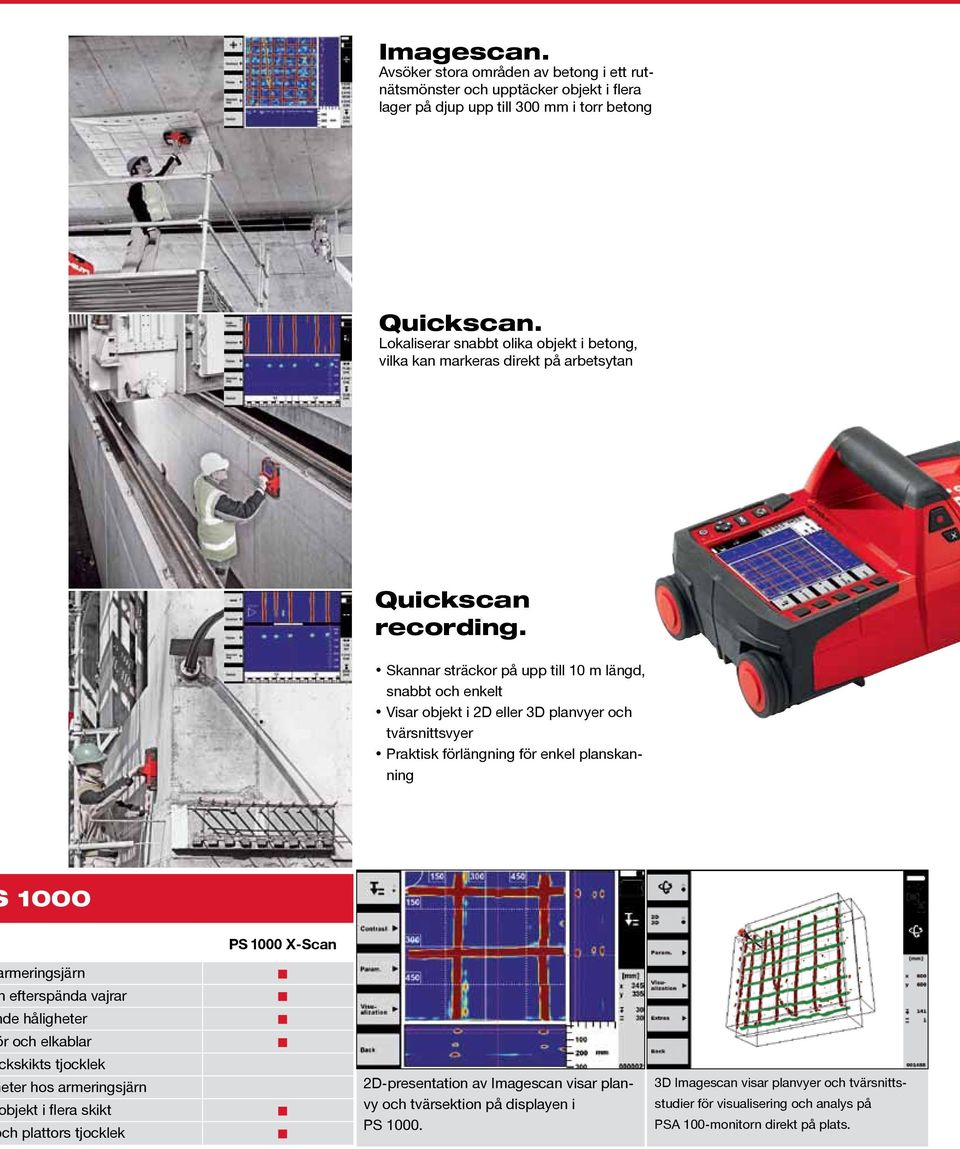

6 Imagescan. Avsöker stora områden av betong i ett rutnätsmönster och upptäcker objekt i flera lager på djup upp till 300 mm i torr betong Quickscan. Lokaliserar snabbt olika objekt i betong, vilka kan markeras direkt på arbetsytan Quickscan recording. Skannar sträckor på upp till 10 m längd, snabbt och enkelt Visar objekt i 2D eller 3D planvyer och tvärsnittsvyer Praktisk förlängning för enkel planskanning 1000 rmeringsjärn efterspända vajrar de håligheter r och elkablar kskikts tjocklek eter hos armeringsjärn bjekt i flera skikt ch plattors tjocklek 2D-presentation av Imagescan visar planvy och tvärsektion på displayen i PS D Imagescan visar planvyer och tvärsnittsstudier för visualisering och analys på PSA 100-monitorn direkt på plats.

7 Användningsområde Har du önskat att du kunde se in i betongkonstruktioner? Hilti PS 1000 X-scan upptäcker armeringsjärn, vajrar, metallrör, plaströr, elektriska kablar och glasfiberkablar, på kort tid över stora betongytor. Utrustad med tre radarantenner hittar PS 1000-skannern dolda föremål på djup upp till 300 mm. Sökresultatet verifieras omedelbart och presenteras på skärmen. Uppgifterna kan sedan överföras till PSA 100 monitorn och Profis PS 1000 PCprogramvara för vidare utvärdering och analys. Tack vare snabbheten, användarenkelheten och de lättförståeliga och tolkningsbara 2D-och 3D-bilder av dolda objekt tar Hilti PS 1000 X-scan betongskanning till en ny era. Icke-förstörande kontroll och detektering av dolda föremål i armerad och förspänd betongkonstruktion, t ex golv, däck, plattor, balkonger, tunnlar, broar och byggnader Upptäcka metall-, plaströr och elektriska kablar för att undvika skador vid borrning Söka armeringsjärn för efterinjektering av armeringsjärn Fördelar Lokaliserar föremål av olika slag i betongkonstruktioner, även nedanför armeringsnät - inga expertkunskaper behövs Visar en tydlig, real-time 2D-bild direkt på displayen på Hilti PS 1000 Bearbetar 2D-och 3D-vy samt tvärsnittsdata. Bilderna visas i färg på PSA 100 monitorenheten för ytterligare utvärdering av data på plats eller för att göra en utskrift I fokus X-Scan, eftersom det är X-tra snabbt. Ett kompakt, sladdlöst system som består av skanner, skärm och PCprogramvara. Snabbt klar för användning och omedelbar analys, lätt att använda och har stor minneskapacitet för att tydligt göra tolkningsbara färgbilder på föremålen som är dolda i betongkonstruktioner. Tekniska data Avancerad PC-programvara med omfattande utvärdering och analysfunktioner för skapande av rapporter och dokumentation. Max detekteringsdjup max 300 mm beroende på grundmaterial Lokaliseringsnoggrannhet ± 10 mm Noggrannhet lokaliseringsdjup ± 10 mm IP skyddsklass IP 54 Arbetstemperatur 10 till + 50 C Batteritid, skanner / monitor 4 h / 2 h med Li-ion batteri Mått / vikt, skanner 318 x 190 x 143 mm / 2,5 kg Mått / vikt, monitor 292 x 208 x 65 mm / 2,3 kg

8 PS 200 Ferroscan Detektionssystem Varubeskrivning Armeringsletare Ferroscan PS 200 Bärrem och mjuk väska, PS 200 M monitor, mjuk väska och minneskort, headset, 2 batterier, 2 batteriladdare,bärbälte, rutnätspapper, tejp, märkpennor, USB datakabel, PC mjukvara på CD-ROM, i verktygslåda Sökare PS 200 S kit Bärrem och PSA 60 mjuk väska, PS 200 S Scanner, 1 batteri, 1 PUA 80 batteriladdare och produktcertifikat i verktygslåda system Skanner, handledsrem, batteripaket (3), nätadapter (2), monitor, monitorväska, datakabel, anslutningskabel, headset, referensrutnät PSA 12 (5), referensrutnät PSA 14 (2), tejp, markörer, borste, momentnyckel, rengöringsduk, data-modul PROFIS PS 1000, meterkäpp, bruksanvisningar, leverantörcertifikat, packad i en Hilti vagnväska Skanner, handledsrem, batteri (2), nätadapter, minneskort, adapter, PROFIS PS 1000, referensrutnät PSA 12 (5), referensrutnät PSA 14 (2), tejp, markörer, borste, momentnyckel, rengöringsduk, datamodul, meterkäpp, bruksanvisningar, leverantörcertifikat, packad i Hilti verktygslåda Art nr Tillbehör PS 200 PS 1000 PSA 100 monitor med mjuk väska, batteripack och AC-adapter PSA 10 rutnätspapper, i mm PSA 12 rutnätspapper, i mm PSA 14 rutnätspapper, i mm PSA 75 borste PUA 70 markeringspenna, 12 st PUA 90 tejp PSA 50 kopplingskabel, 2 m, för dataöverföring PS 1000 PSA PSA 51 kopplingskabel, 10 m, för dataöverföring PS 1000 PSA PSA 55 adapter IR for buffering data, with PUA 95 data cable PUA 95 datakabel for Data transfer PSA 55 Adapter IR - PC PSA 65 bäranordning för PSA 100 monitor PSA 70 förlängare PSA 80 batteripack för skanner och PS 200 M monitor PUA 80 AC adapter för PSA 80 batteripaket PSA 81 batteripaket för PSA 82 batteripaket för PSA 100 monitor PUA 81 AC adapter för PSA 81 och PSA 82 batterier PUA 82 bilbatteriplugg för PSA 81, PSA PSA 85 batteriladdareför PSA 82 batteripaket PSA 91 minneskort MMC (för PS 200 M monitor, art nr ) PSA 94 minneskort SD (för PS 200 M monitor, art nr ) PSA 95 minneskort för PSA 92 datakabel för dataöverföring mellan monitor och PC PSA 93 headset PS 200 väska PS 1000 väska PS 1000 systemväska Exceptionell service valet är ditt. Vi förenklar verktygshaneringen - så att du kan ägna dig åt din verksamhet. Exceptionell service under verktygets livstid. Ett unikt servicepaket för den som föredrar att äga sitt verktyg. Regelbundna kontroller för säkra mätresultat. Hilti. Outperform. Outlast. Hilti Svenska AB I Box 123 I Arlöv I T I F I
