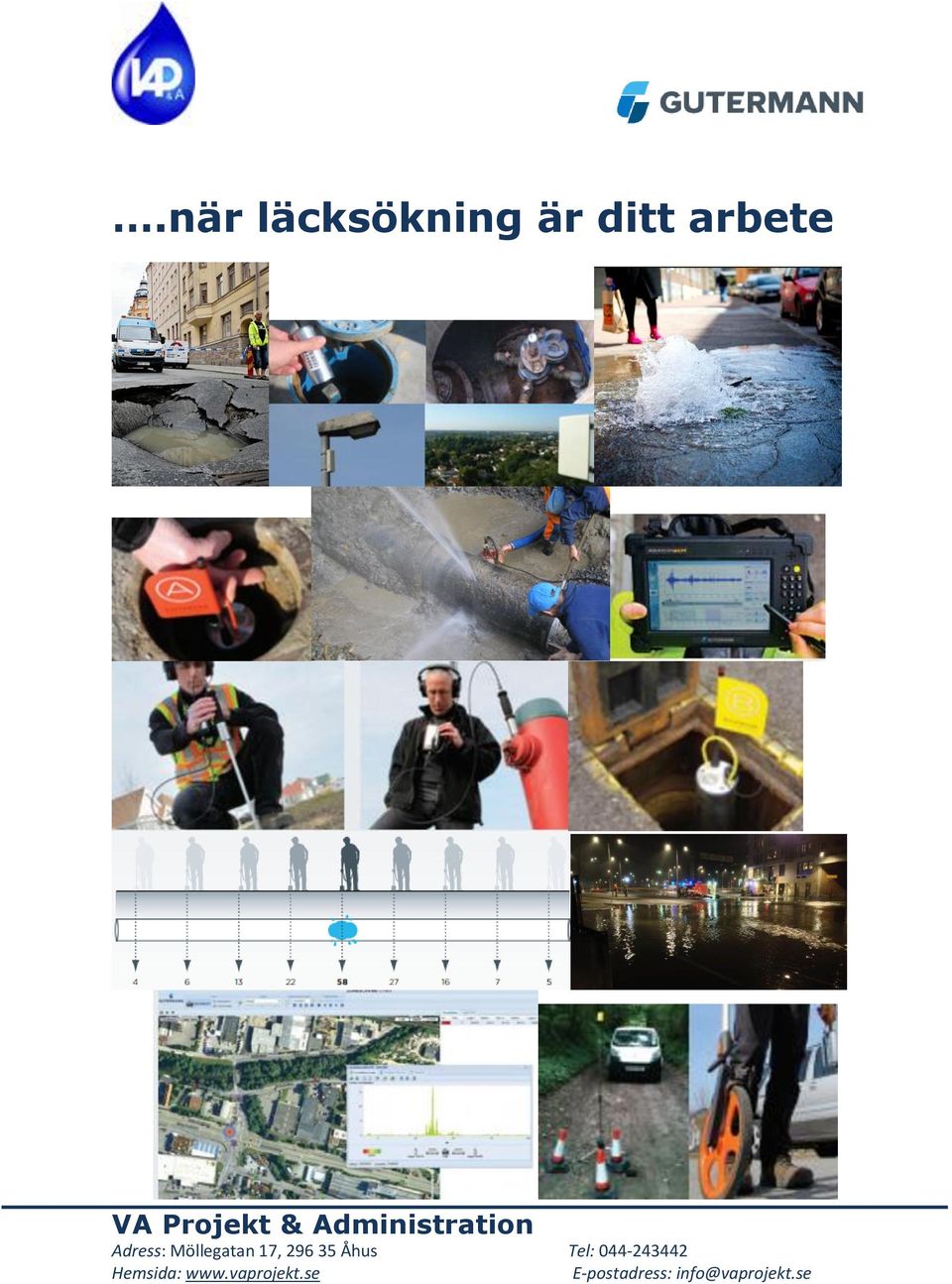

1 .när läcksökning är ditt arbete

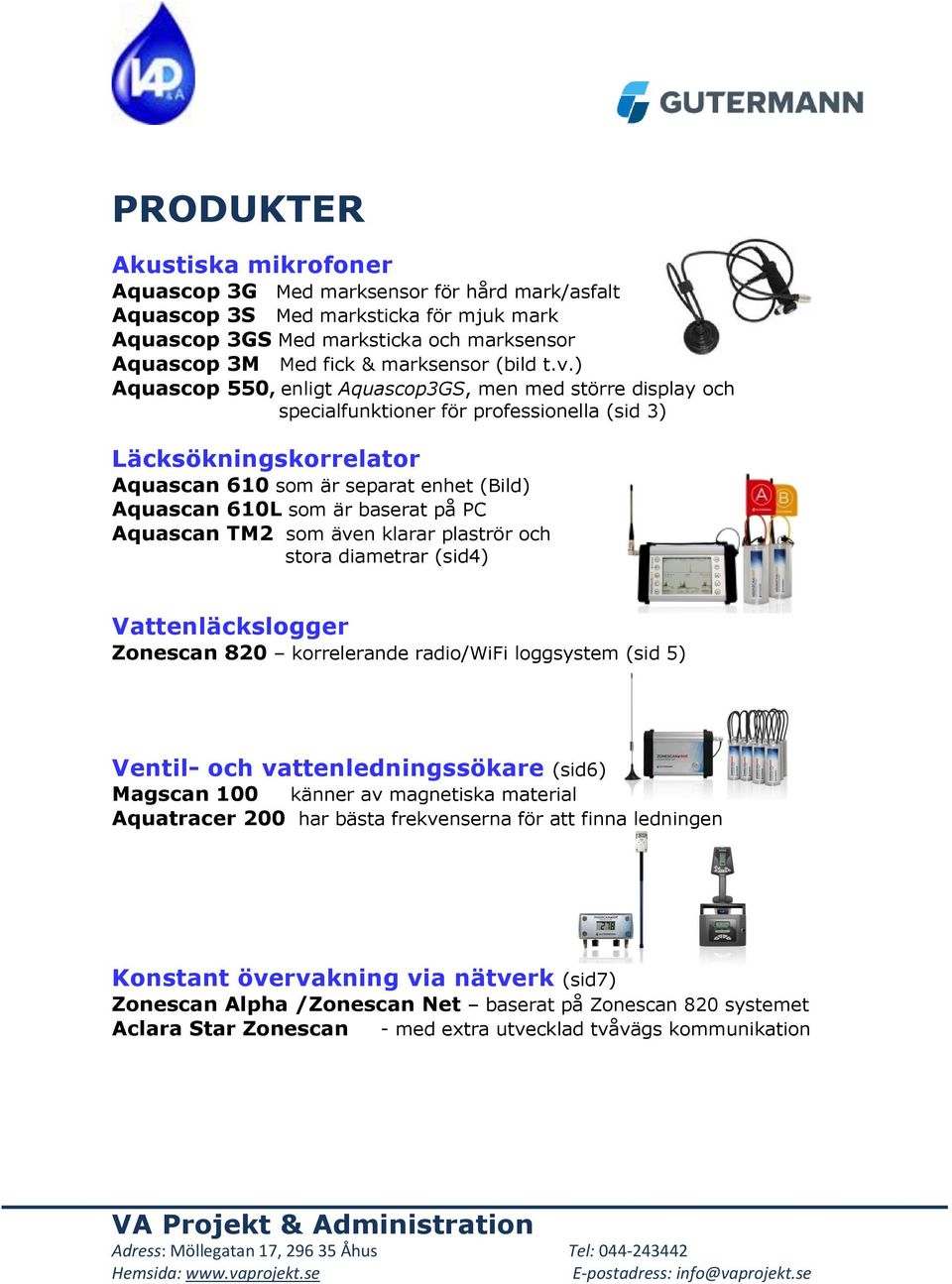

2 PRODUKTER Akustiska mikrofoner Aquascop 3G Med marksensor för hård mark/asfalt Aquascop 3S Med marksticka för mjuk mark Aquascop 3GS Med marksticka och marksensor Aquascop 3M Med fick & marksensor (bild t.v.) Aquascop 550, enligt Aquascop3GS, men med större display och specialfunktioner för professionella (sid 3) Läcksökningskorrelator Aquascan 610 som är separat enhet (Bild) Aquascan 610L som är baserat på PC Aquascan TM2 som även klarar plaströr och stora diametrar (sid4) Vattenläckslogger Zonescan 820 korrelerande radio/wifi loggsystem (sid 5) Ventil- och vattenledningssökare (sid6) Magscan 100 känner av magnetiska material Aquatracer 200 har bästa frekvenserna för att finna ledningen Konstant övervakning via nätverk (sid7) Zonescan Alpha /Zonescan Net baserat på Zonescan 820 systemet Aclara Star Zonescan - med extra utvecklad tvåvägs kommunikation

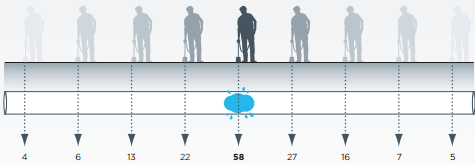

3 AQUASCOPE 550 Unik frekvensbytesfunktion, som gör att frekvenser under 30Hz, som ej är hörbara (vanligt för plaströr och stora rör) kan ses. Manuellt filter gör att frekvenser kan delas upp i 40Hz segment. Fördelar - Enkel och snabb att använda med enbart två knappar och 3 förinställda frekvensområden - Förstärkaren kan sättas på och stängas av enbart med en knapptryckning på mikrofonen. Det lämnar andra handen fri. - Parallellt hörlursuttag gör det möjligt för kollega att koppla in sig och lyssna - MIN-NIVÅ-PROFIL gör det möjligt att filtrera bort biltrafik och elektriska störningar. - Sparfunktionen tar det lägsta ljudet från varje mätning och visar de åtta senaste avläsningarna i stapeldiagram. Det visar om man rör sig från eller mot läckan. - Robust - Ergonomisk Låg vikt - 2 års fabriksgaranti Leveransinnehåll -Förstärkare med midjebälte -Stereohörlurar -Anslutningskabel -Bruksanvisning Alt G marksensor med stång Alt S med handsensor, 3 st 400mm stavar och trefot (hårda ytor) Option Bärväska, flygplanshörlurar, Handsensor med stavar Marksensor Handsensor med trefot Tekniska data Vikt Förstärkare 1 kg, Marksensor 1,6 kg Handsensor 0,4 kg Sensorer IP67, -20C -+50C Batterier: 2 st LR14

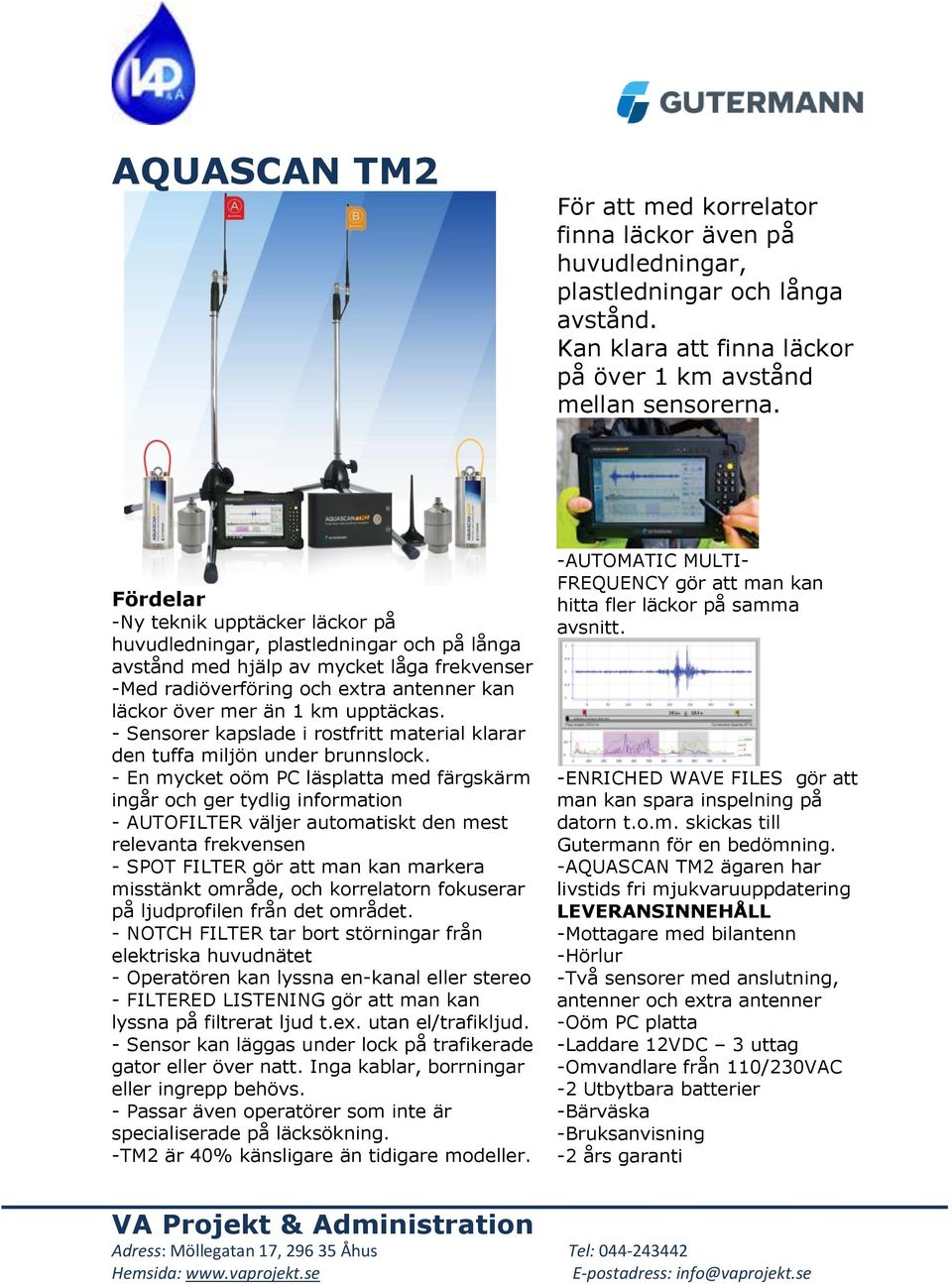

4 AQUASCAN TM2 För att med korrelator finna läckor även på huvudledningar, plastledningar och långa avstånd. Kan klara att finna läckor på över 1 km avstånd mellan sensorerna. Fördelar -Ny teknik upptäcker läckor på huvudledningar, plastledningar och på långa avstånd med hjälp av mycket låga frekvenser -Med radiöverföring och extra antenner kan läckor över mer än 1 km upptäckas. - Sensorer kapslade i rostfritt material klarar den tuffa miljön under brunnslock. - En mycket oöm PC läsplatta med färgskärm ingår och ger tydlig information - AUTOFILTER väljer automatiskt den mest relevanta frekvensen - SPOT FILTER gör att man kan markera misstänkt område, och korrelatorn fokuserar på ljudprofilen från det området. - NOTCH FILTER tar bort störningar från elektriska huvudnätet - Operatören kan lyssna en-kanal eller stereo - FILTERED LISTENING gör att man kan lyssna på filtrerat ljud t.ex. utan el/trafikljud. - Sensor kan läggas under lock på trafikerade gator eller över natt. Inga kablar, borrningar eller ingrepp behövs. - Passar även operatörer som inte är specialiserade på läcksökning. -TM2 är 40% känsligare än tidigare modeller. -AUTOMATIC MULTI- FREQUENCY gör att man kan hitta fler läckor på samma avsnitt. -ENRICHED WAVE FILES gör att man kan spara inspelning på datorn t.o.m. skickas till Gutermann för en bedömning. -AQUASCAN TM2 ägaren har livstids fri mjukvaruuppdatering LEVERANSINNEHÅLL -Mottagare med bilantenn -Hörlur -Två sensorer med anslutning, antenner och extra antenner -Oöm PC platta -Laddare 12VDC 3 uttag -Omvandlare från 110/230VAC -2 Utbytbara batterier -Bärväska -Bruksanvisning -2 års garanti

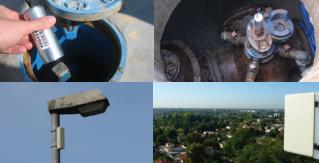

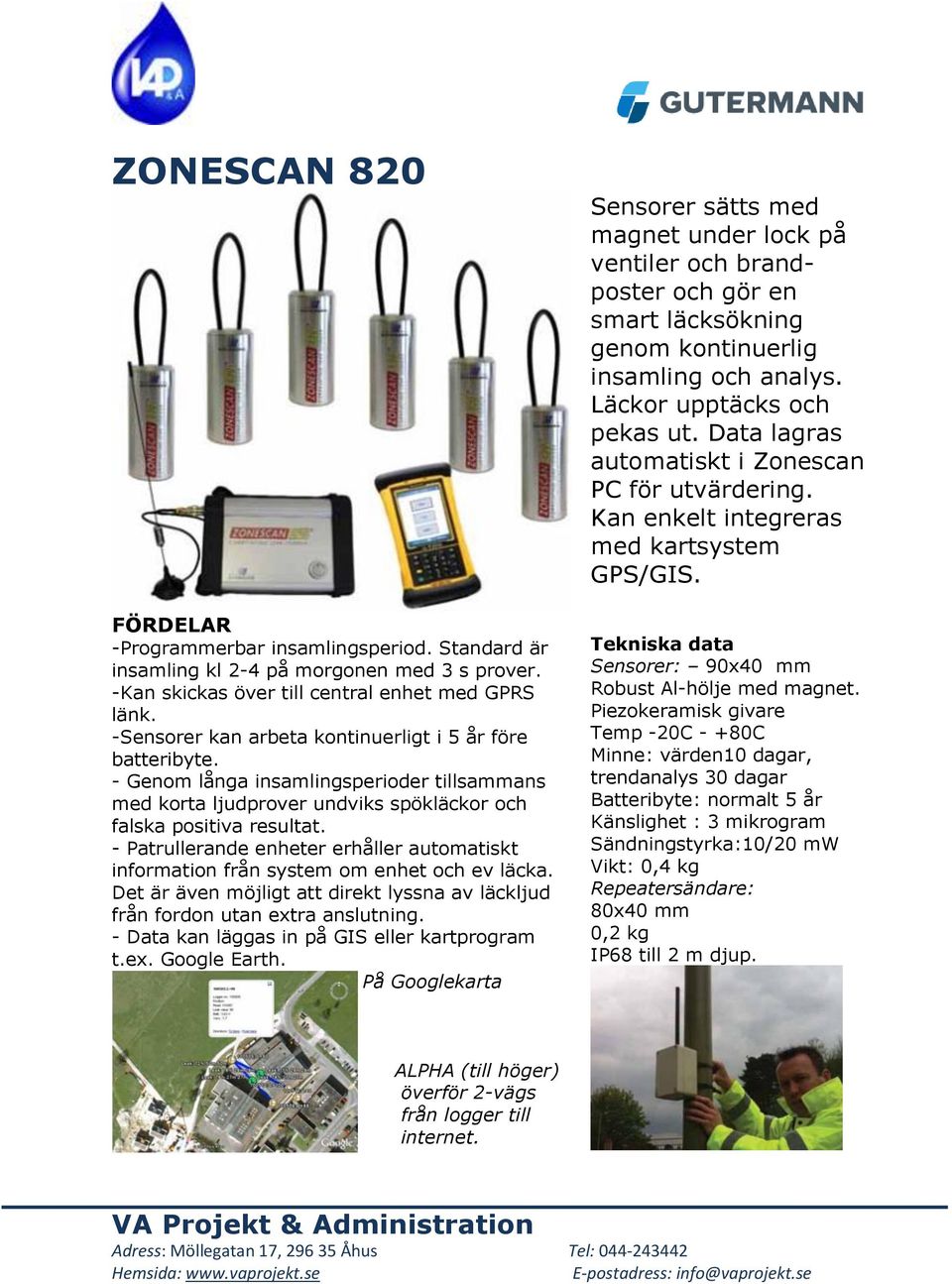

5 ZONESCAN 820 FÖRDELAR -Programmerbar insamlingsperiod. Standard är insamling kl 2-4 på morgonen med 3 s prover. -Kan skickas över till central enhet med GPRS länk. -Sensorer kan arbeta kontinuerligt i 5 år före batteribyte. - Genom långa insamlingsperioder tillsammans med korta ljudprover undviks spökläckor och falska positiva resultat. - Patrullerande enheter erhåller automatiskt information från system om enhet och ev läcka. Det är även möjligt att direkt lyssna av läckljud från fordon utan extra anslutning. - Data kan läggas in på GIS eller kartprogram t.ex. Google Earth. På Googlekarta Sensorer sätts med magnet under lock på ventiler och brandposter och gör en smart läcksökning genom kontinuerlig insamling och analys. Läckor upptäcks och pekas ut. Data lagras automatiskt i Zonescan PC för utvärdering. Kan enkelt integreras med kartsystem GPS/GIS. Tekniska data Sensorer: 90x40 mm Robust Al-hölje med magnet. Piezokeramisk givare Temp -20C - +80C Minne: värden10 dagar, trendanalys 30 dagar Batteribyte: normalt 5 år Känslighet : 3 mikrogram Sändningstyrka:10/20 mw Vikt: 0,4 kg Repeatersändare: 80x40 mm 0,2 kg IP68 till 2 m djup. ALPHA (till höger) överför 2-vägs från logger till internet.

6 AQUATRACER MAGSCAN För att upptäcka magnetiska material -DN100 järnrör till 1,8 m djup -Armaturer ned till 2 m djup - Lock ned till 0,6-0,8 mm - Ståltankar ner till 3 m Fördelar - Med Magscan kan man avgöra formen t.ex. runda lock, ventiler på ledning, fyrkantiga brandpostlock - Om elledning finns i närheten erhålls ett drillande varningsljud Bästa möjliga frekvensområde för att hitta vattenledningar Leveransinnehåll -Detektor -Bruksanvisning -Stoppad bärväska Fördelar -Möjligt kontrollera resistans och signalstyrka före mätning så att garanterar god kontakt föreligger - Impedansoptimerad givare. En 1 W sändare (kraftig som 5W) ger lång batterilivslängd. -Olika sökfrekvenser. 82KHz för järnledning, 1kHz för kopparledning, 9,8 och 33kHz för elledningar och 145kHz för att få med alla ledningar före en grävning. -Normalt ger peak mode bästa mätning. Med helt fyllda ledningar kan dock Null mode ge ett mer tillförlitliga resultat. - Sökfrekvenser för sonder är 512, 640Hz och 33kHz -Knappen DJUP ger djupet på10% när. -Signalstyrka och djup visas samtidigt på display. Synligt även på natten. - Ergonomisk, lätt och balanserad för enkelt handhavande.

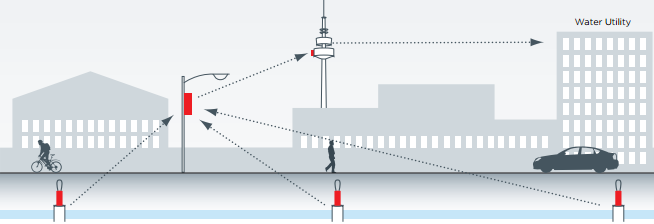

7 Konstant övervakning via nätverk REFERENSER Eislingen, Tyskland Vi har minskat förlusterna i testområdet med 100% och totalt med 30%. Vi kommer att bygga ut, så hela nätet täcks. Ett uppbyggt system med givare i mark kräver inte ytterligare personliga insatser. Läckor, även relativt små, som uppstår rapporteras inom 24 timmar. Från 20 till flera tusen givare kan ingå. Lokala WiFi-system blandat med Zonescan 820 kan samla in signalerna. Systemet kan arbeta eget GIS eller i t.ex. Google Earth, Yahoo Maps Alpstadswerk, Tyskland Vi har minskat våra felsökningskostnader med 98% och aldrig haft så låga förluster Miljonstad i Mellanöstern: Med avsaltat vatten och 200 mil ledning och 30% förluster så var systemet betalat på ett par månader. SouthEastWater, Australien Vi finner läckorna innan de når ytan. Vi har fått kontroll. Stor kommun, Frankrike Vi har minskat mängden läcksökning och övertid. Det har betalat systemkostnaden. Varningsmeddelanden för låg batterinivå, saknad logger, dålig signal, låg tremperatur etc Historiska data/inspelningar från läckor,normal drift, pumpljud etc gör att systemet blir självlärande och ansvariga får kontroll. Systemkomponenter Antal beror på systemets storlek - Zonelogger Radio repeater enheter - WiFi nätverk - Alpha-enheter - Oömma PC plattor

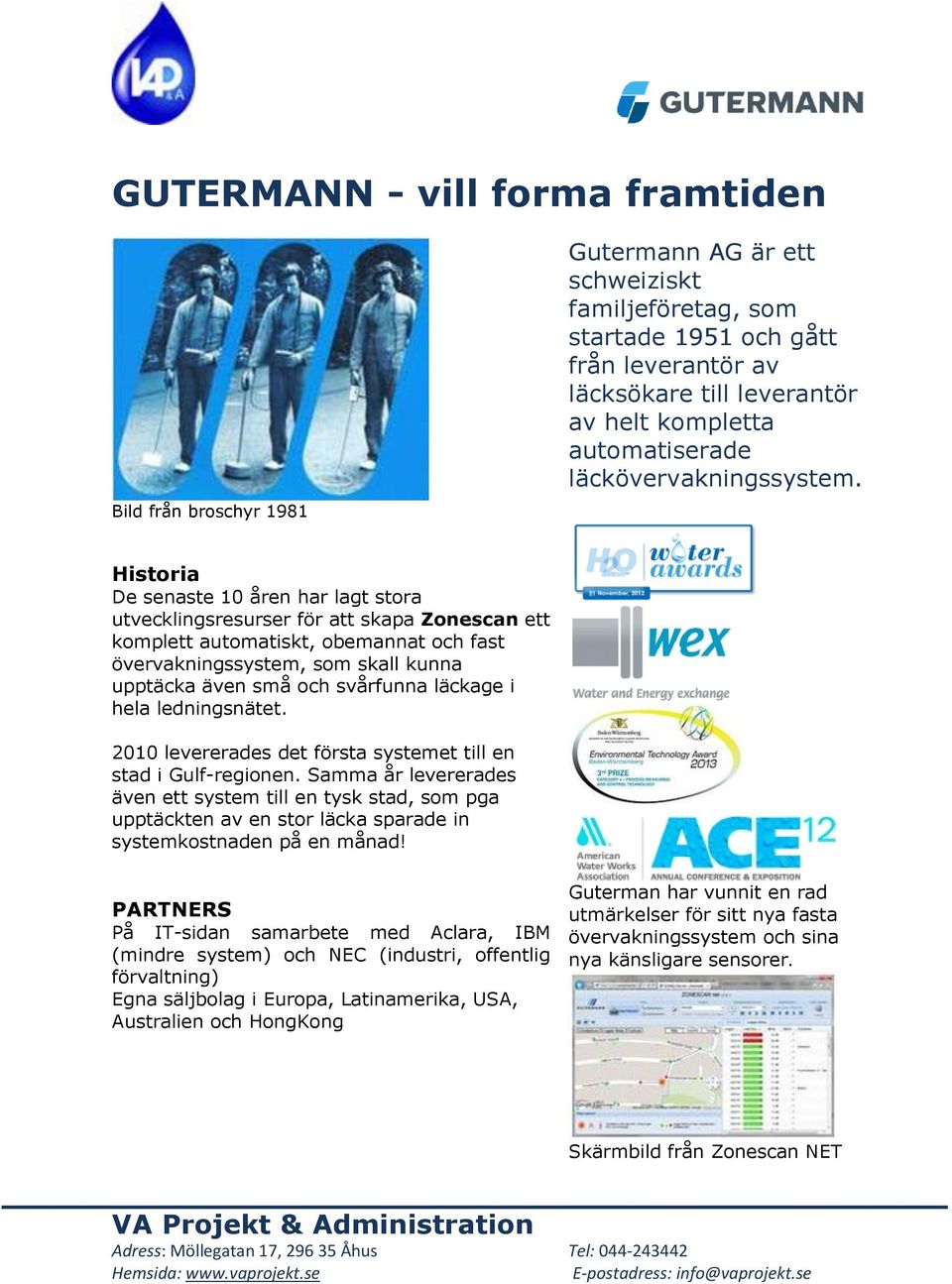

8 GUTERMANN - vill forma framtiden Bild från broschyr 1981 Gutermann AG är ett schweiziskt familjeföretag, som startade 1951 och gått från leverantör av läcksökare till leverantör av helt kompletta automatiserade läckövervakningssystem. Historia De senaste 10 åren har lagt stora utvecklingsresurser för att skapa Zonescan ett komplett automatiskt, obemannat och fast övervakningssystem, som skall kunna upptäcka även små och svårfunna läckage i hela ledningsnätet levererades det första systemet till en stad i Gulf-regionen. Samma år levererades även ett system till en tysk stad, som pga upptäckten av en stor läcka sparade in systemkostnaden på en månad! PARTNERS På IT-sidan samarbete med Aclara, IBM (mindre system) och NEC (industri, offentlig förvaltning) Egna säljbolag i Europa, Latinamerika, USA, Australien och HongKong Guterman har vunnit en rad utmärkelser för sitt nya fasta övervakningssystem och sina nya känsligare sensorer. Skärmbild från Zonescan NET
