1 Leica Roteo Mångsidig roterande lasers

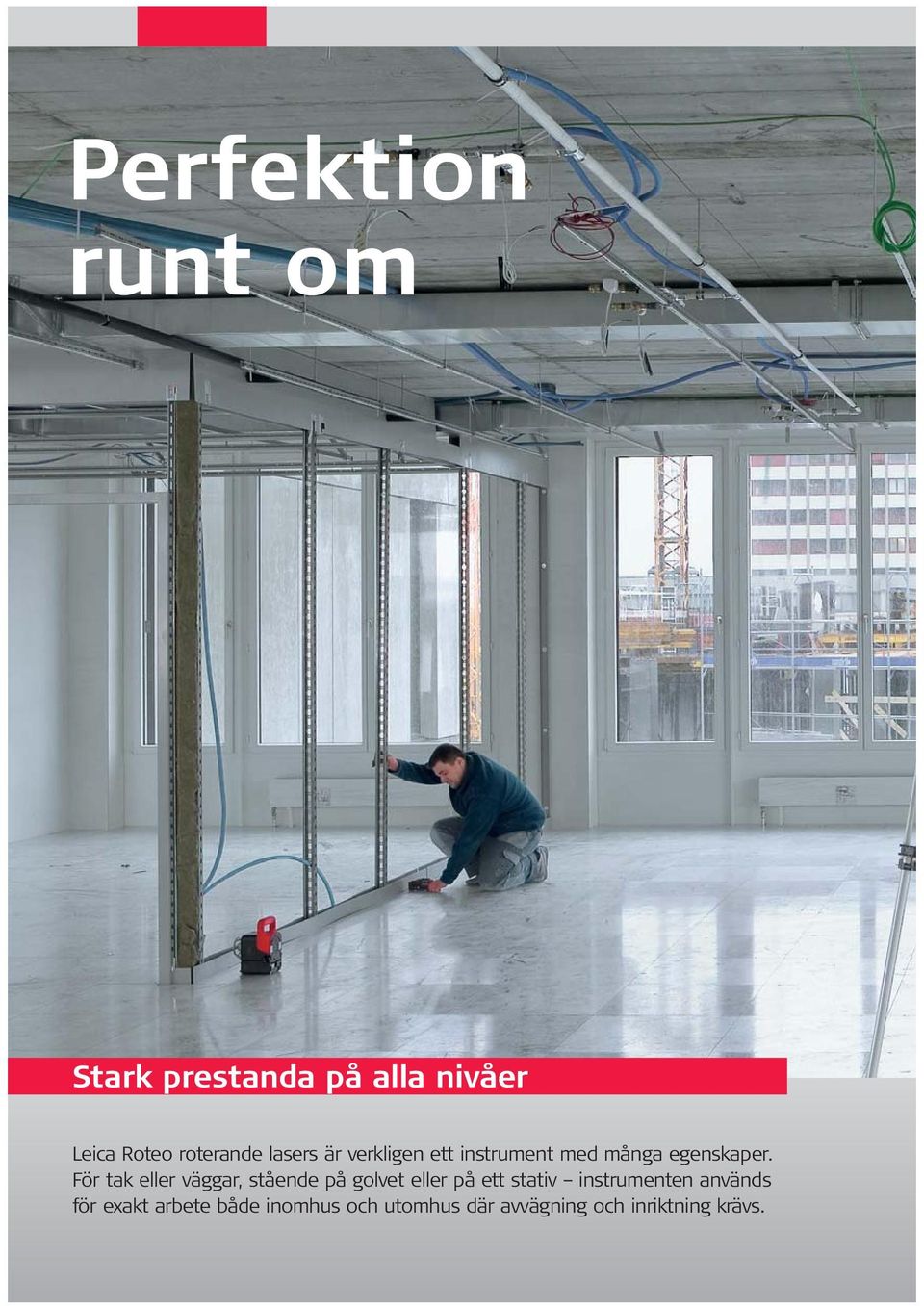

2 Perfektion runt om Stark prestanda på alla nivåer Leica Roteo roterande lasers är verkligen ett instrument med många egenskaper. För tak eller väggar, stående på golvet eller på ett stativ instrumenten används för exakt arbete både inomhus och utomhus där avvägning och inriktning krävs.

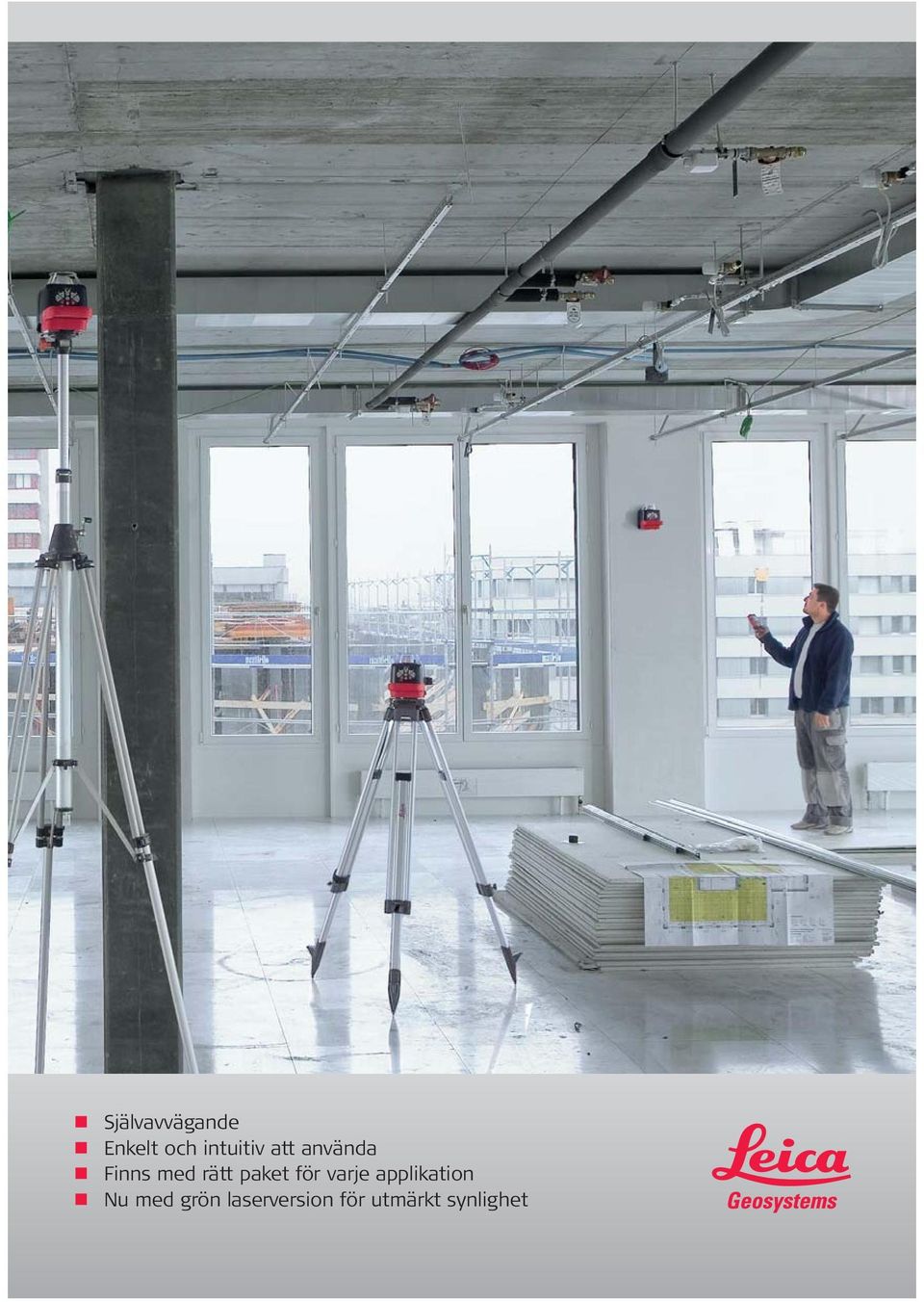

3 Självavvägande Enkelt och intuitiv att använda Finns med rätt paket för varje applikation Nu med grön laserversion för utmärkt synlighet

4 Leica Roteo Högsta kvalitet i en allt-i-ett-lösning Den utmärkta synligheten och hög noggrannhet i den roterande laserpunkten är viktiga kvalitetsfunktioner för våra kunder. Med Power Range Technology, får de Leica Roteo familjen att framstå som en klass för sig. 90 lodstråle För inriktning över kontrollpunkt och skapa 90 vinklar Enkel att använda Självförklarande symboler och logisk tangentbord på laser, fjärrkontol och mottagare Helt automatisk laser Ingen komplicerad etablering nödvändig. Leica Roteo kan självavväga automtiskt för att kompensera för lutningar upp till ± 4.5 Borstlös motor Slitagefri direktdriven motor roterar laserhuvudet. Kan riktas manuellt till målobjekt

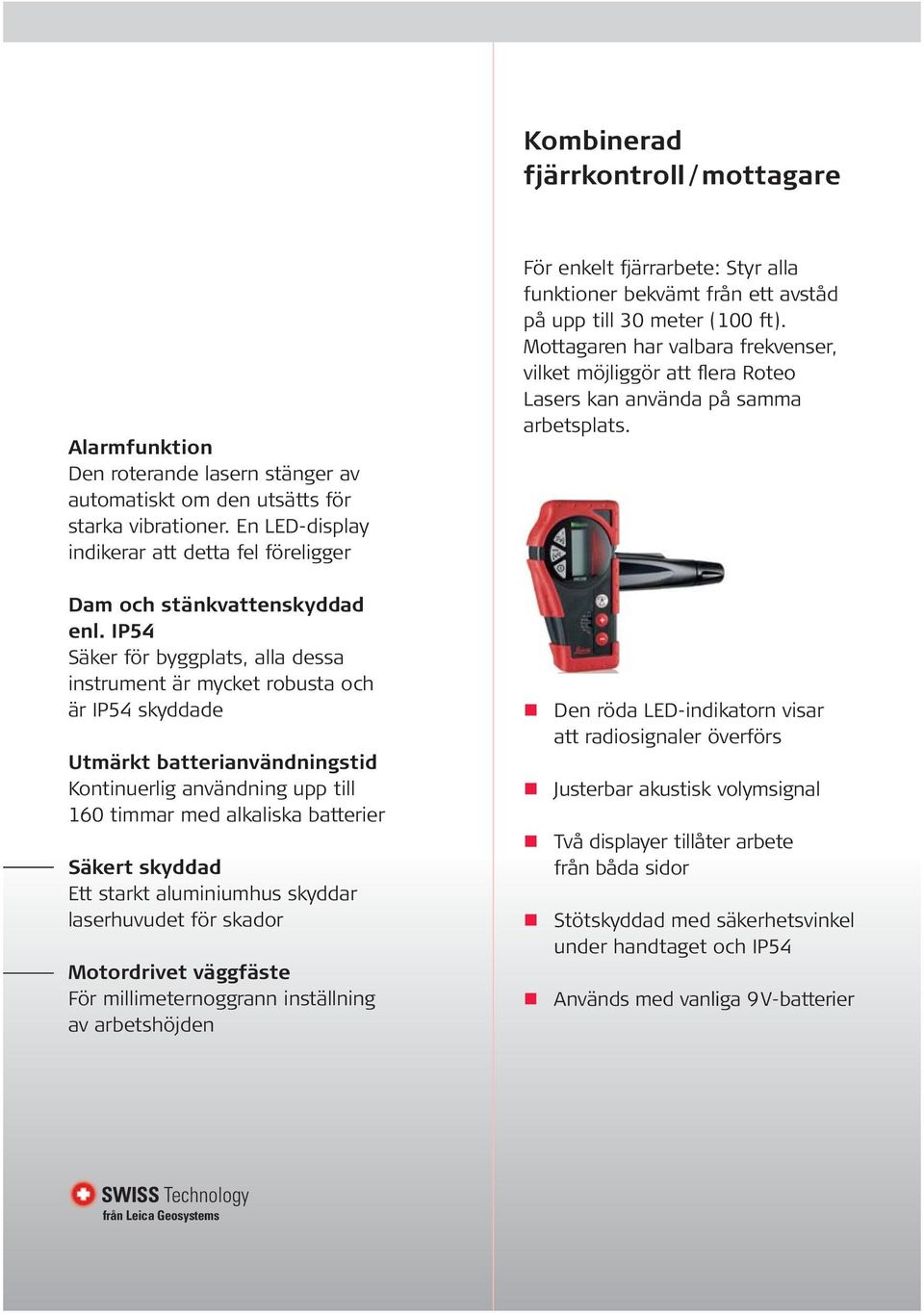

5 Kombinerad fjärrkontroll / mottagare Alarmfunktion Den roterande lasern stänger av automatiskt om den utsätts för starka vibrationer. En LED-display indikerar att detta fel föreligger För enkelt fjärrarbete: Styr alla funktioner bekvämt från ett avståd på upp till 30 meter (100 ft). Mottagaren har valbara frekvenser, vilket möjliggör att flera Roteo Lasers kan använda på samma arbetsplats. Dam och stänkvattenskyddad enl. IP54 Säker för byggplats, alla dessa instrument är mycket robusta och är IP54 skyddade Utmärkt batterianvändningstid Kontinuerlig användning upp till 160 timmar med alkaliska batterier Säkert skyddad Ett starkt aluminiumhus skyddar laserhuvudet för skador Motordrivet väggfäste För millimeternoggrann inställning av arbetshöjden Den röda LED-indikatorn visar att radiosignaler överförs Justerbar akustisk volymsignal Två displayer tillåter arbete från båda sidor Stötskyddad med säkerhetsvinkel under handtaget och IP54 Används med vanliga 9 V-batterier SWISS Technology från Leica Geosystems

6 Leica Roteo 20HV Basmodellen Leica Roteo 20HV är den idealiska roterande lasern för nybörjare. Dess enkla tangentbord är självförklarande. Paketet innehåller en komplett sats med tillbehör för inomhusarbeten med fjärrkontroll, väggfäste och målplatta. Leica Roteo 25H Horisontell laser Leica Roteo 25H erbjuder helt automatisk horisontell avvägning och även möjligheten är luta avvägningsplanet på instrumentet. Den medlevererade mottagaren lokaliserar effektivt laserstrålen över långa avstånd: Ett attraktivt paket för utomhusarbeten. Leica Roteo 35 Allt i en roterande laser Leica Roteo 35 imponerar alla med sina kraftfulla funktioner och kompletta tillbehörssatser för varje applikation, speciellt inomhusarbeten. Väggfästet erbjuder bekväm motoriserad styrning av laserstrålens höjd med kombinerad fjärrkontroll / mottagare eller manuell justering.

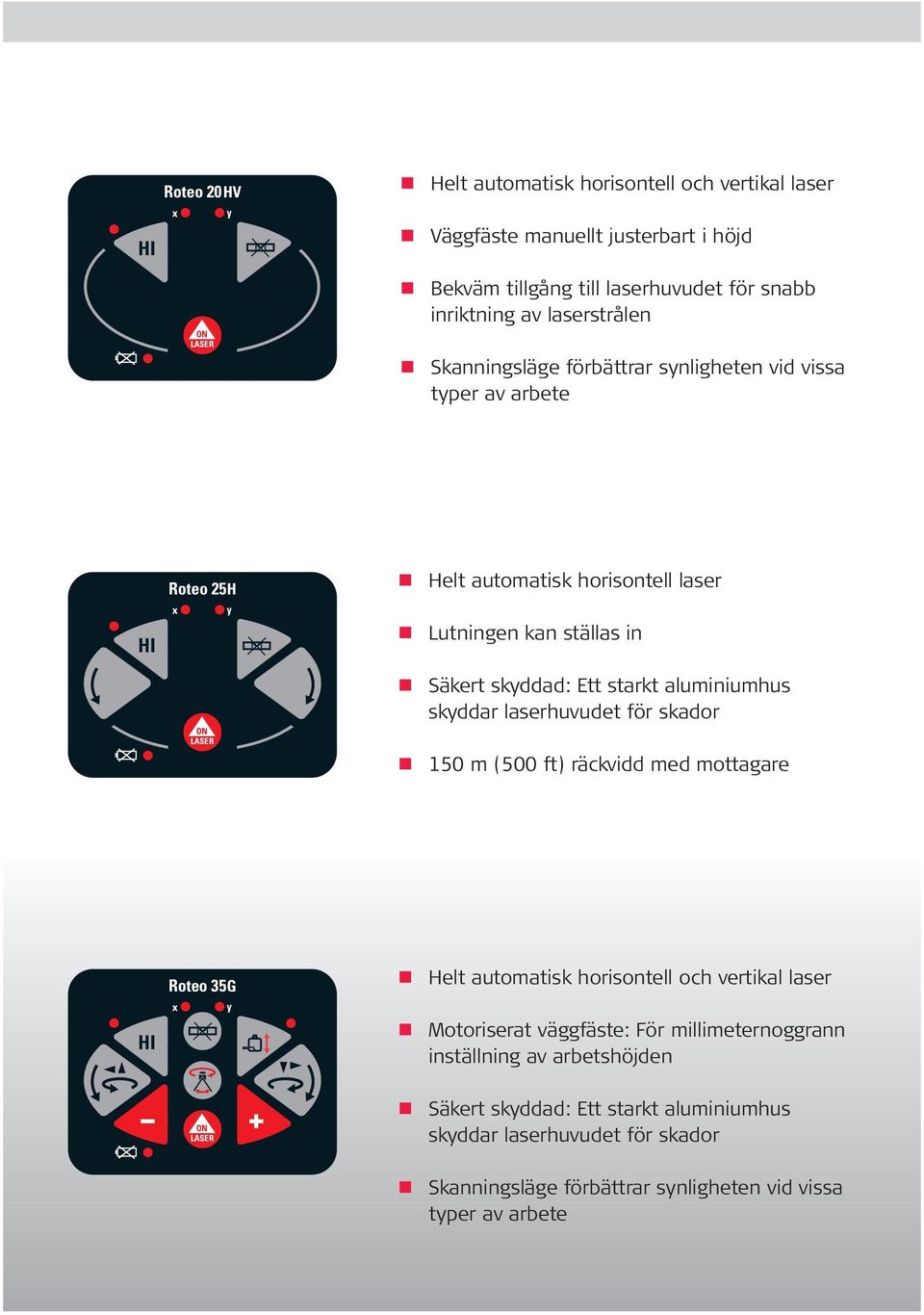

7 HI Roteo 20HV x y ON LASER Helt automatisk horisontell och vertikal laser Väggfäste manuellt justerbart i höjd Bekväm tillgång till laserhuvudet för snabb inriktning av laserstrålen Skanningsläge förbättrar synligheten vid vissa typer av arbete Roteo 25H Helt automatisk horisontell laser HI x y Lutningen kan ställas in ON LASER Säkert skyddad: Ett starkt aluminiumhus skyddar laserhuvudet för skador 150 m (500 ft) räckvidd med mottagare HI Roteo 35G x y ON LASER Helt automatisk horisontell och vertikal laser Motoriserat väggfäste: För millimeternoggrann inställning av arbetshöjden Säkert skyddad: Ett starkt aluminiumhus skyddar laserhuvudet för skador Skanningsläge förbättrar synligheten vid vissa typer av arbete

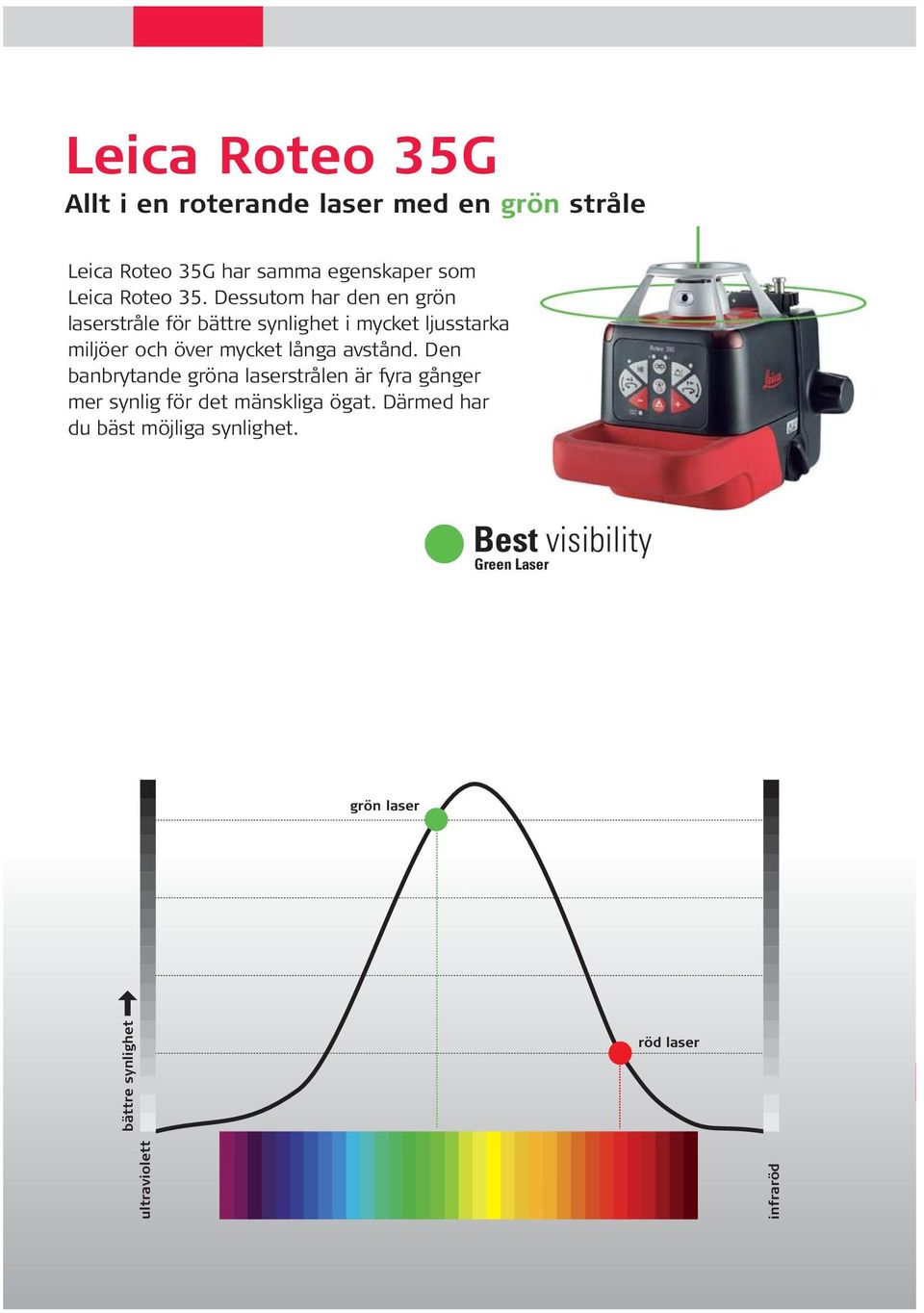

8 Leica Roteo 35G Allt i en roterande laser med en grön stråle Leica Roteo 35G har samma egenskaper som Leica Roteo 35. Dessutom har den en grön laserstråle för bättre synlighet i mycket ljusstarka miljöer och över mycket långa avstånd. Den banbrytande gröna laserstrålen är fyra gånger mer synlig för det mänskliga ögat. Därmed har du bäst möjliga synlighet. Best visibility Green Laser grön laser bättre synlighet röd laser ultraviolett infraröd

9 Spara tid och kostnader Våra praktiska produktlösningar, t.ex. väggfästet och de tillgängliga tillbehören, som t.ex fjärrkontrollen, mottagaren och målplattan, möjliggör ett mera effektivt arbete som sparar både tid och pengar.du kan arbeta ensam utan en assistent.

10 Fyra allt-i-ett-paket Leica Roteo 20HV Art. nr Sortiment: Leica Roteo 20HV roterande laser Manuellt väggfäste RC350 fjärrkontroll Batteri (AA) för fjärrkontroll Batterihållare för alkaline-batterier Röd målplatta Röda laserglasögon Batterier för laser Leica Roteo 25H Art. nr Sortiment: Leica Roteo 25H roterande laser R250 mottagare med fäste 9V-batteri för mottagaren Batterihållare för alkaline-batterier Laddbara batterier Internationell laddare Röd målplatta

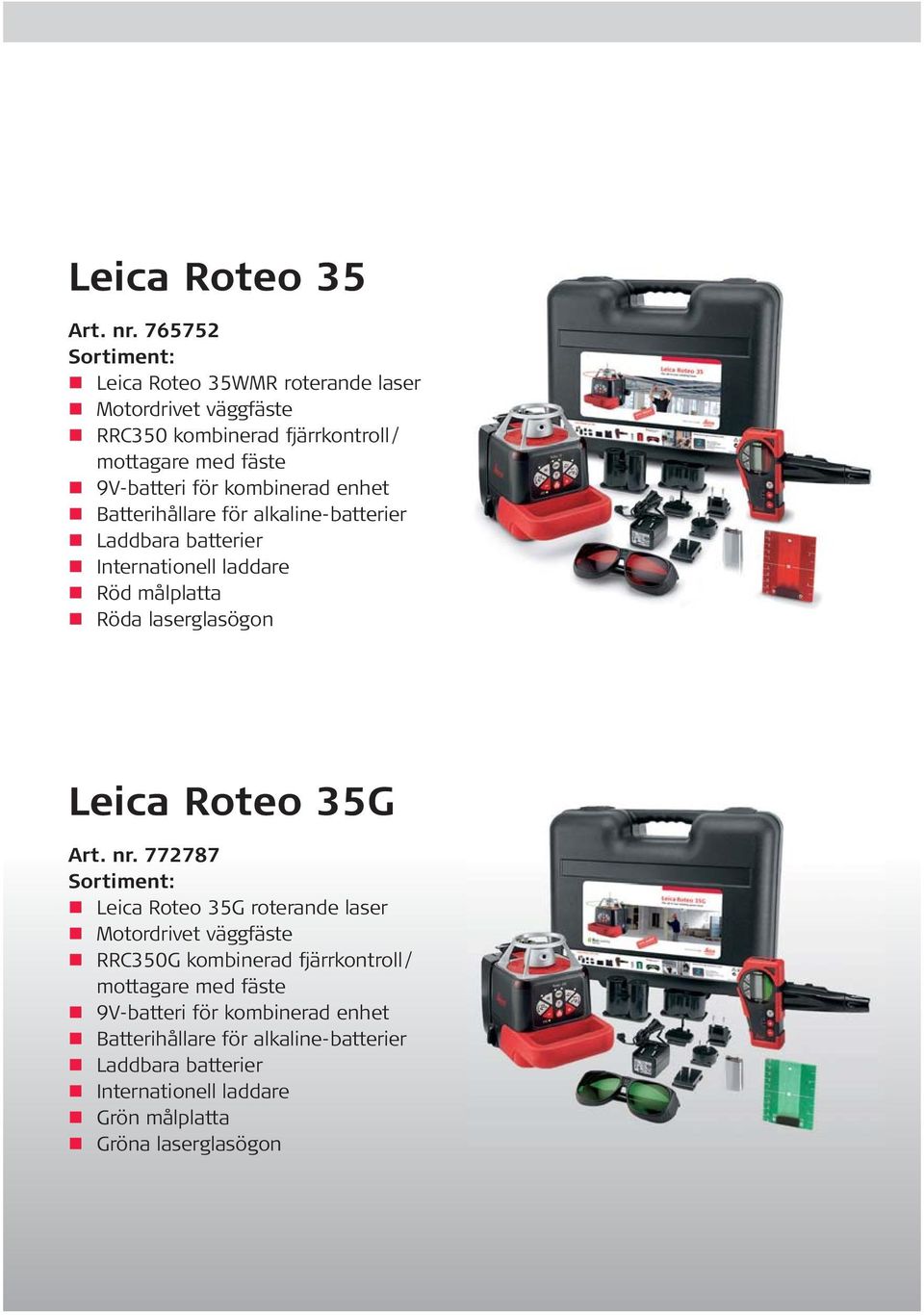

11 Leica Roteo 35 Art. nr Sortiment: Leica Roteo 35WMR roterande laser Motordrivet väggfäste RRC350 kombinerad fjärrkontroll / mottagare med fäste 9V-batteri för kombinerad enhet Batterihållare för alkaline-batterier Laddbara batterier Internationell laddare Röd målplatta Röda laserglasögon Leica Roteo 35G Art. nr Sortiment: Leica Roteo 35G roterande laser Motordrivet väggfäste RRC350G kombinerad fjärrkontroll / mottagare med fäste 9V-batteri för kombinerad enhet Batterihållare för alkaline-batterier Laddbara batterier Internationell laddare Grön målplatta Gröna laserglasögon

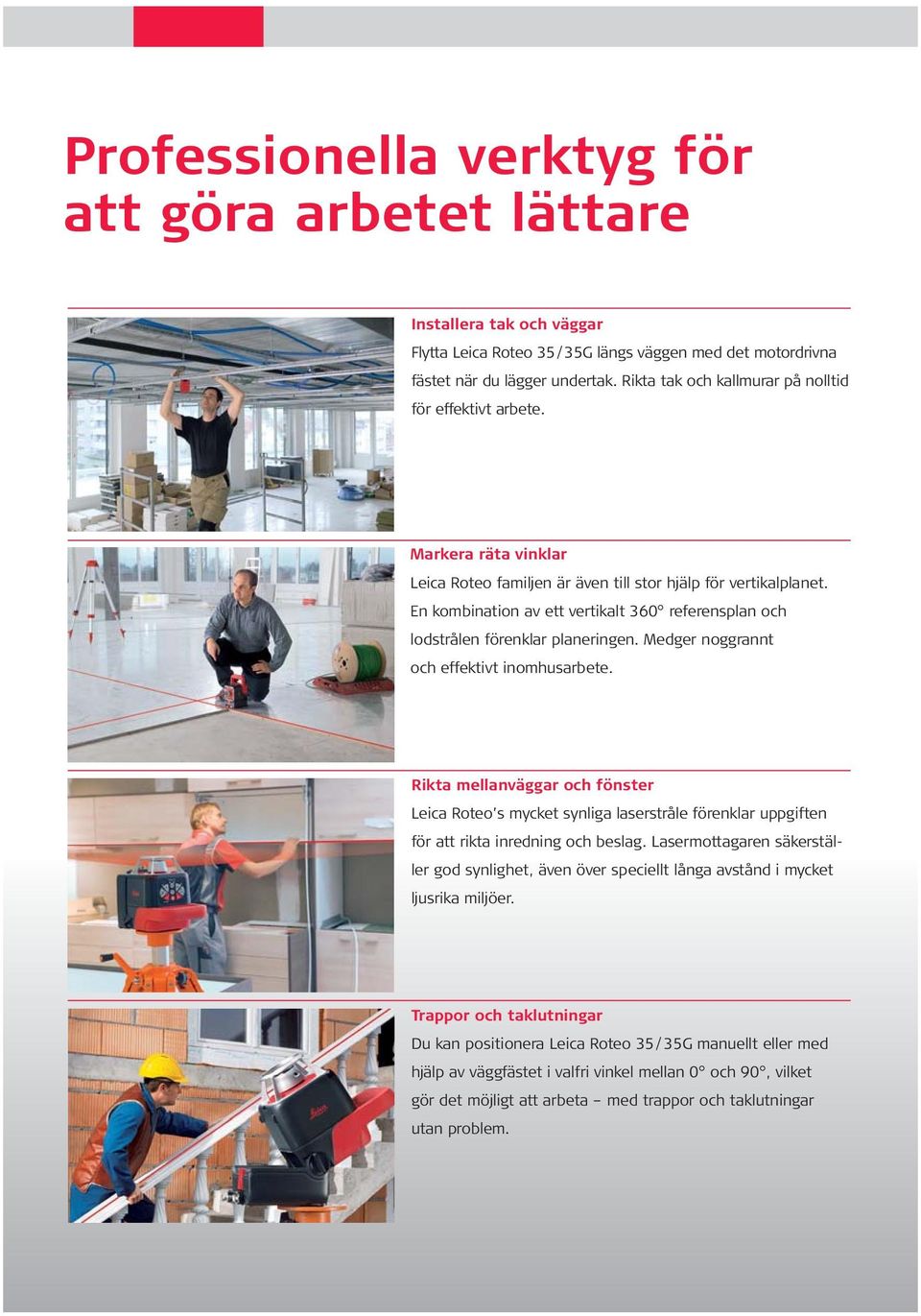

12 Professionella verktyg för att göra arbetet lättare Installera tak och väggar Flytta Leica Roteo 35 / 35G längs väggen med det motordrivna fästet när du lägger undertak. Rikta tak och kallmurar på nolltid för effektivt arbete. Markera räta vinklar Leica Roteo familjen är även till stor hjälp för vertikalplanet. En kombination av ett vertikalt 360 referensplan och lodstrålen förenklar planeringen. Medger noggrannt och effektivt inomhusarbete. Rikta mellanväggar och fönster Leica Roteo s mycket synliga laserstråle förenklar uppgiften för att rikta inredning och beslag. Lasermottagaren säkerställer god synlighet, även över speciellt långa avstånd i mycket ljusrika miljöer. Trappor och taklutningar Du kan positionera Leica Roteo 35 / 35G manuellt eller med hjälp av väggfästet i valfri vinkel mellan 0 och 90, vilket gör det möjligt att arbeta med trappor och taklutningar utan problem.

13 Markera utan kontaktpunkter Stavfästet och monteringsplattan placeras mellan golvet och taket. Detta underlättar uppgiften att markera väggar och ger dig en stabil montering för arbete på höjder upp till 290 cm. Avväga dubbla golv Lasermottagaren med fästet och stången gör det möjligt att lägga underlag för påbyggnadsgolv med millimeternoggrannhet. Numera är det snabbt och enkelt att lägga ett påbyggnadsgolv. Positionera kallmurar Den bekvämt kombinerade fjärrkontrollen/mottagaren för Leica Roteo 35 / 35G hittar den roterande referensstrålen snabbt och fungerar som målplatta. Ett antal akustiska signaler anger laserplanets exakta position. Anlägga trottarer Lutningar kan ställas in direkt i Leica Roteo 25H, vilket gör att det är en barnlek att lägga trottarer, t.ex i en garageuppfart eller i en trädgård.

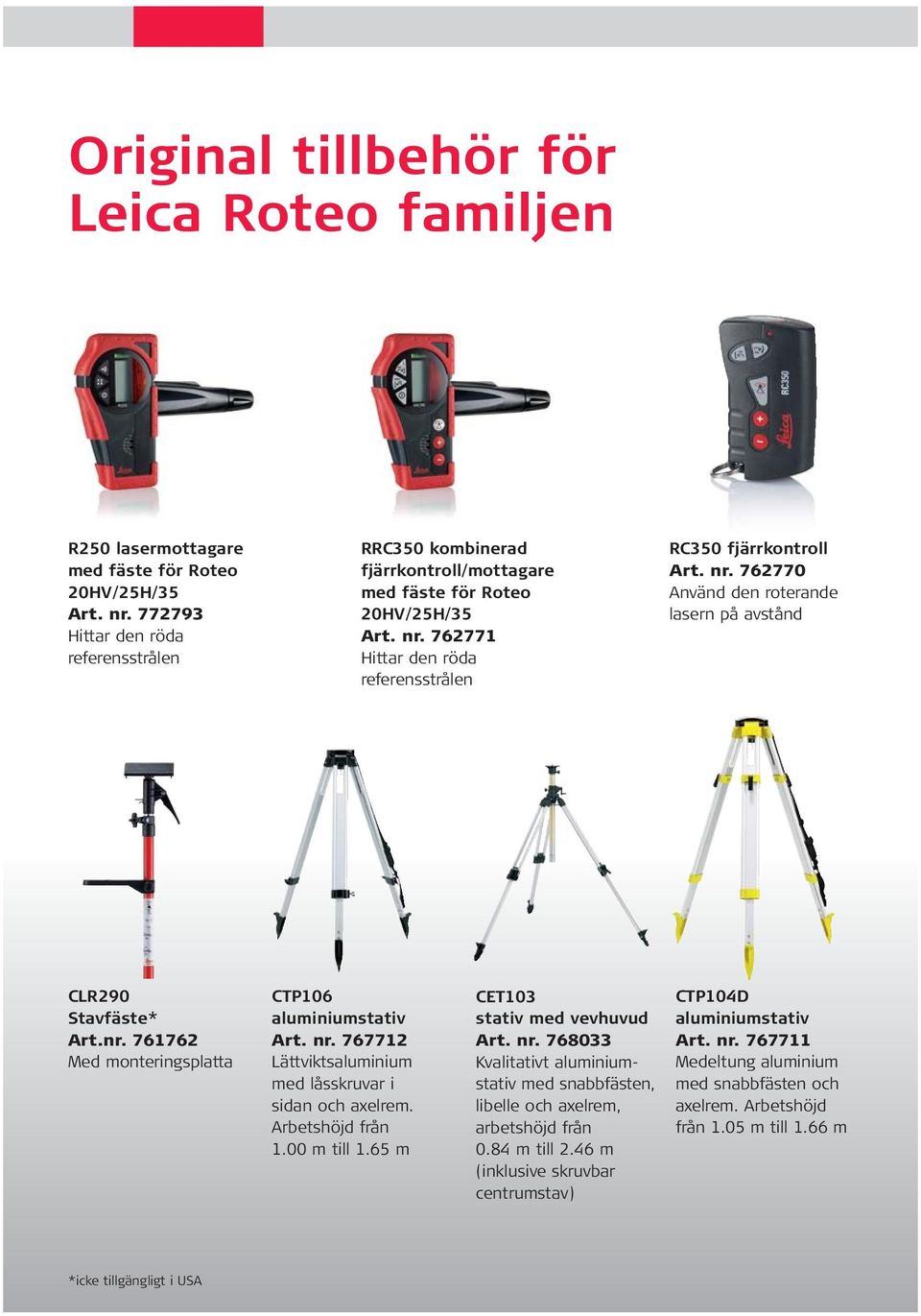

14 Original tillbehör för Leica Roteo familjen R250 lasermottagare med fäste för Roteo 20HV /25H/35 Art. nr Hittar den röda referensstrålen RRC350 kombinerad fjärrkontroll/mottagare med fäste för Roteo 20HV /25H/35 Art. nr Hittar den röda referensstrålen RC350 fjärrkontroll Art. nr Använd den roterande lasern på avstånd CLR290 Stavfäste* Art.nr Med monteringsplatta CTP106 aluminiumstativ Art. nr Lättviktsaluminium med låsskruvar i sidan och axelrem. Arbetshöjd från 1.00 m till 1.65 m CET103 stativ med vevhuvud Art. nr Kvalitativt aluminiumstativ med snabbfästen, libelle och axelrem, arbetshöjd från 0.84 m till 2.46 m (inklusive skruvbar centrumstav) CTP104D aluminiumstativ Art. nr Medeltung aluminium med snabbfästen och axelrem. Arbetshöjd från 1.05 m till 1.66 m *icke tillgängligt i USA

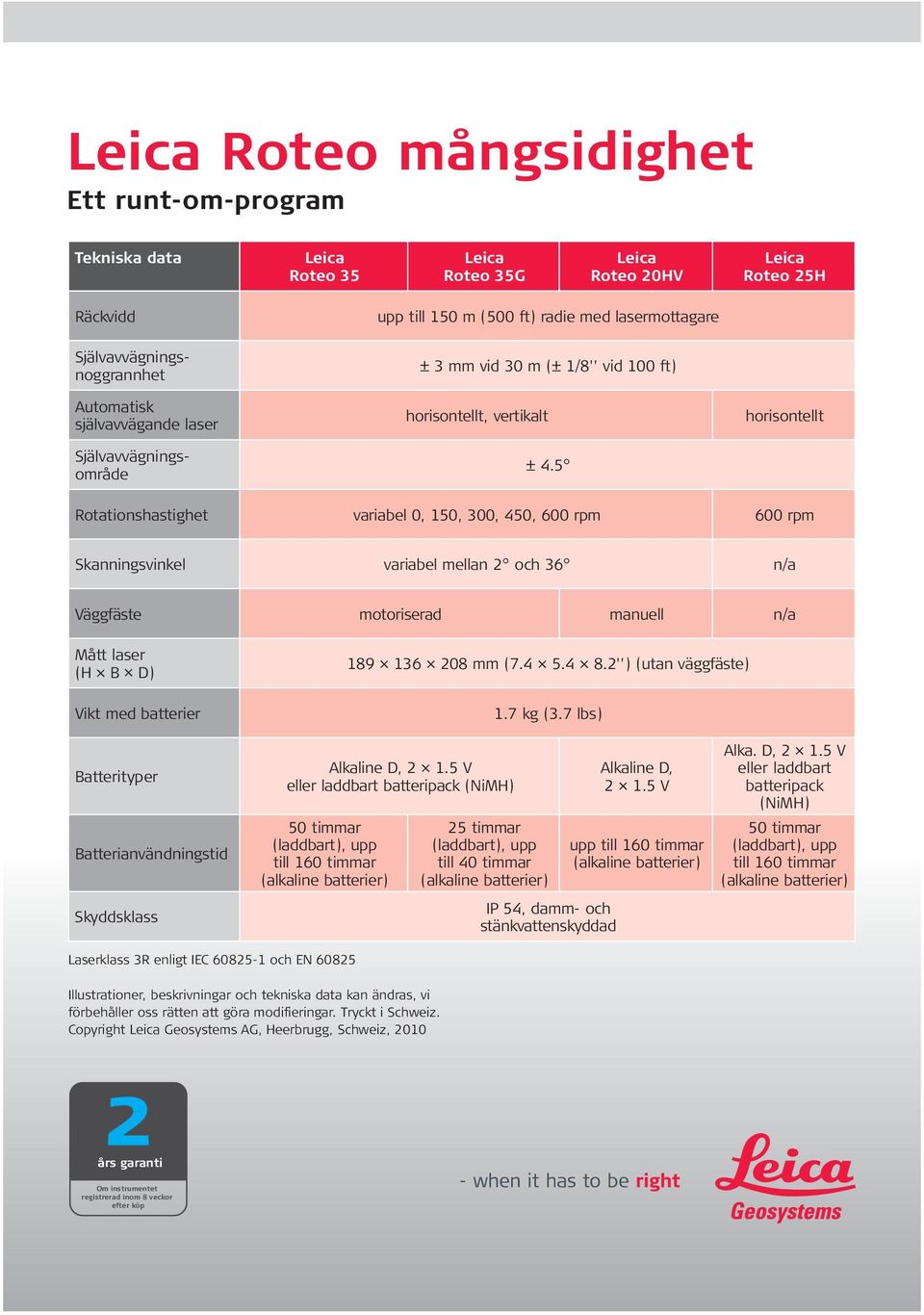

15 Leica Roteo mångsidighet Ett runt-om-program Tekniska data Leica Roteo 35 Leica Roteo 35G Leica Roteo 20HV Leica Roteo 25H Räckvidd Självavvägningsnoggrannhet Automatisk självavvägande laser Självavvägningsområde upp till 150 m (500 ft) radie med lasermottagare ± 3 mm vid 30 m (± 1/8'' vid 100 ft) horisontellt, vertikalt ± 4.5 horisontellt Rotationshastighet variabel 0, 150, 300, 450, 600 rpm 600 rpm Skanningsvinkel variabel mellan 2 och 36 n/a Väggfäste motoriserad manuell n/a Mått laser (H B D) Vikt med batterier mm ( '') (utan väggfäste) 1.7 kg (3.7 lbs) Batterityper Batterianvändningstid Skyddsklass Alkaline D, V eller laddbart batteripack (NiMH) 50 timmar (laddbart), upp till 160 timmar (alkaline batterier) 25 timmar (laddbart), upp till 40 timmar (alkaline batterier) IP 54, damm- och stänkvattenskyddad Alkaline D, V upp till 160 timmar (alkaline batterier) Alka. D, V eller laddbart batteripack (NiMH) 50 timmar (laddbart), upp till 160 timmar (alkaline batterier) Laserklass 3R enligt IEC och EN Illustrationer, beskrivningar och tekniska data kan ändras, vi förbehåller oss rätten att göra modifieringar. Tryckt i Schweiz. Copyright Leica Geosystems AG, Heerbrugg, Schweiz, 2010 års garanti Om instrumentet registrerad inom 8 veckor efter köp

16 Frank Schulze (murare) Jag behöver en flexibel roterande laser för inomhusarbeten. Leica Roteo 35G är den perfekta partnern för att lägga golv, installera väggar och tak, t.o.m. anpassa inredning. Ajro Selin (förman) Det motoriserade väggfästet är helt enkelt genialt! Det kan användas vid vilken höjd som helst. Med fjärrkontrollen kan jag använda Leica Roteo 35 perfekt, även från ett längre avstånd. Stefan Friehe (snickare) Man behöver robusta instrument om man jobbar på byggplatser. Därför är Leica Roteo 20HV precis det rätta verktyget! Det kompakta huset är mycket tåligt. Instrumentet är också enkelt att använda. Allt jag förväntar mig av en bygglaser. Återförsäljare a-sv
