RL-100 2S RL-100 1S. Kraftfull lutningslaser med 1 eller 2 fall TOPCON GUARANTEE. Vi sätter ny standard på laser för anläggningsbranschen

Transkript

1 RL-100 2S RL-100 1S Kraftfull lutningslaser med 1 eller 2 fall TOPCON GUARANTEE Vi sätter ny standard på laser för anläggningsbranschen n Nytt robust utförande n Lutningar upp till 25% n Räckvidd 770 m n Tydlig grafisk display n Fullfunktions fjärrkontroll (enbart R-100 2S)

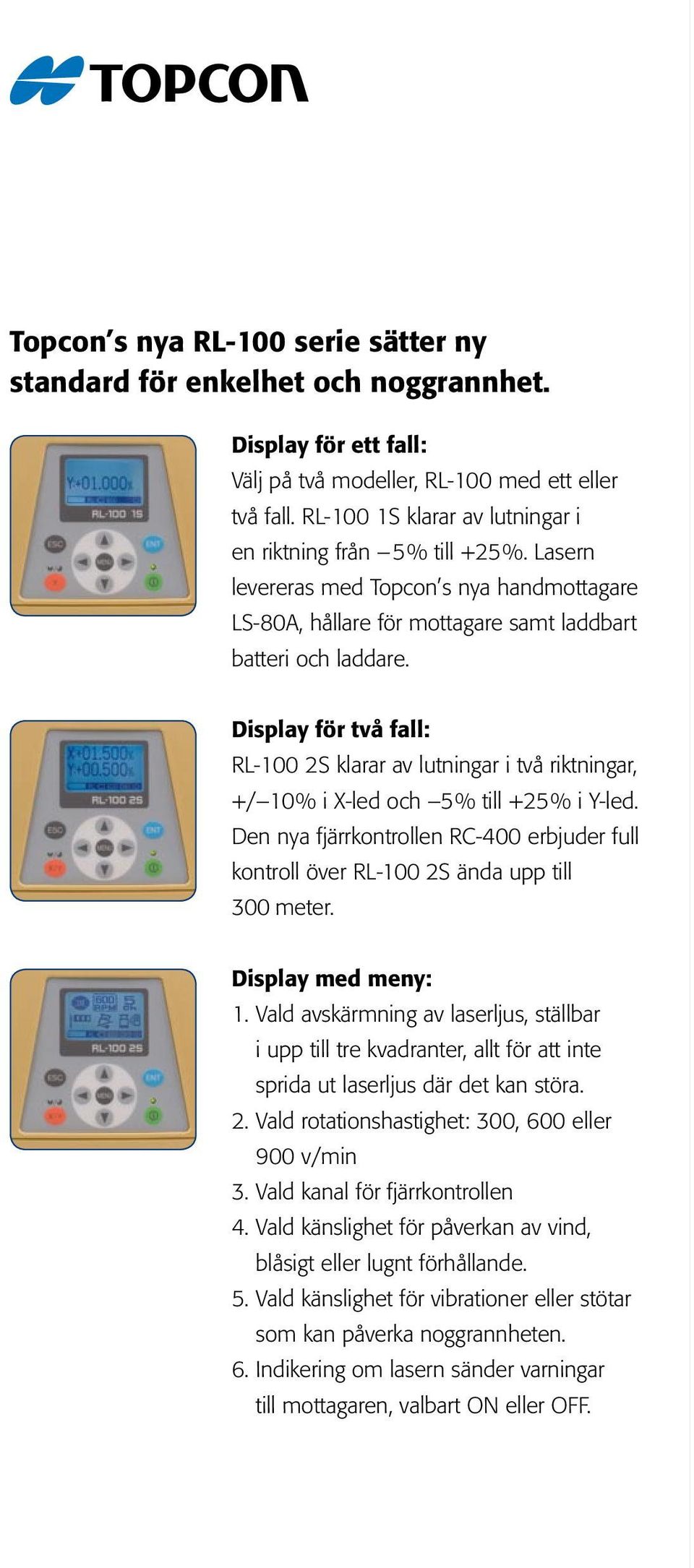

2 Topcon s nya RL-100 serie sätter ny standard för enkelhet och noggrannhet. Display för ett fall: Välj på två modeller, RL-100 med ett eller två fall. RL-100 1S klarar av lutningar i en riktning från 5% till +25%. Lasern levereras med Topcon s nya handmottagare LS-80A, hållare för mottagare samt laddbart batteri och laddare. Display för två fall: RL-100 2S klarar av lutningar i två riktningar, +/ 10% i X-led och 5% till +25% i Y-led. Den nya fjärrkontrollen RC-400 erbjuder full kontroll över RL-100 2S ända upp till 300 meter. Display med meny: 1. Vald avskärmning av laserljus, ställbar i upp till tre kvadranter, allt för att inte sprida ut laserljus där det kan störa. 2. Vald rotationshastighet: 300, 600 eller 900 v/min 3. Vald kanal för fjärrkontrollen 4. Vald känslighet för påverkan av vind, blåsigt eller lugnt förhållande. 5. Vald känslighet för vibrationer eller stötar som kan påverka noggrannheten. 6. Indikering om lasern sänder varningar till mottagaren, valbart ON eller OFF.

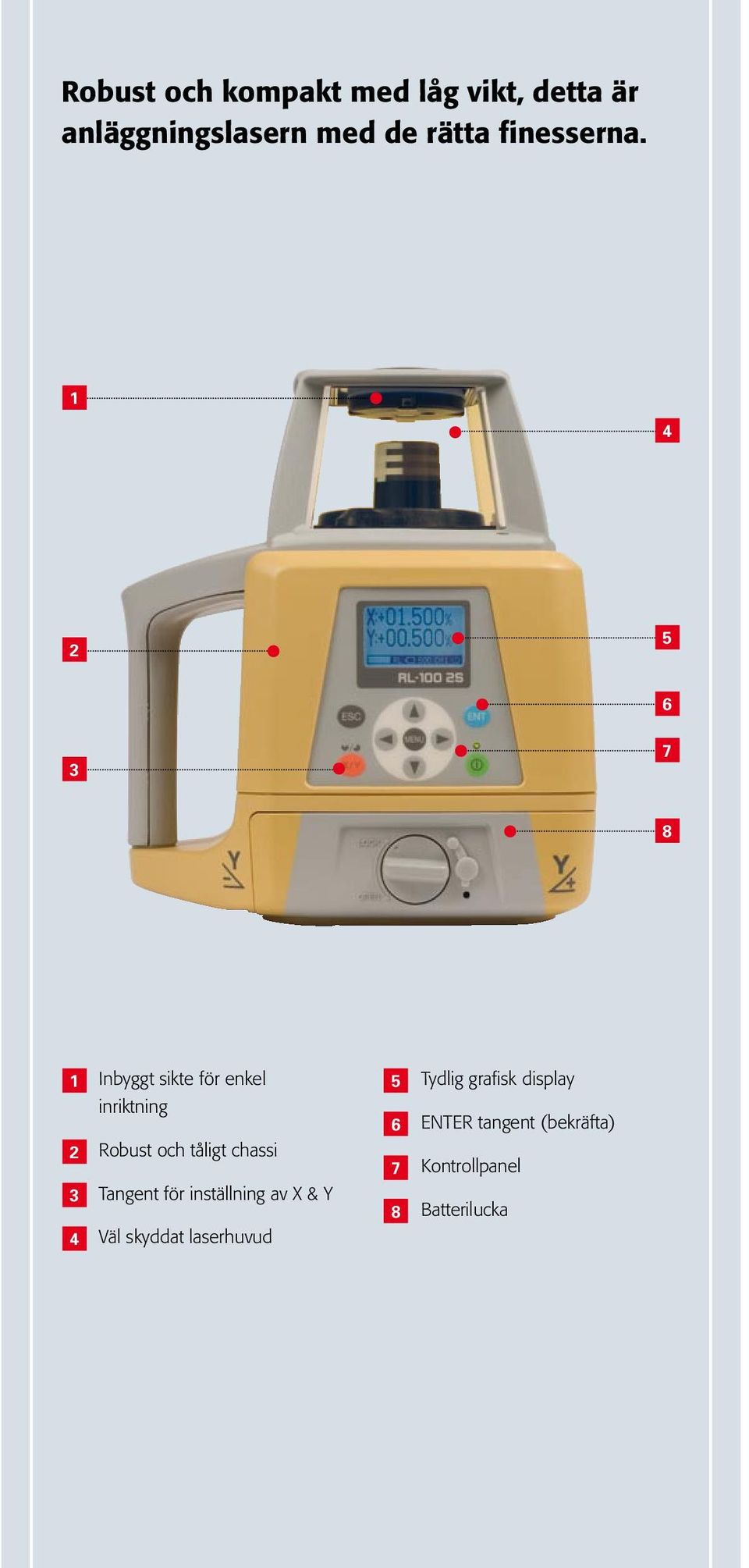

3 Robust och kompakt med låg vikt, detta är anläggningslasern med de rätta finesserna Inbyggt sikte för enkel inriktning Robust och tåligt chassi 7 3 Tangent för inställning av X & Y 8 4 Väl skyddat laserhuvud Tydlig grafisk display ENTER tangent (bekräfta) Kontrollpanel Batterilucka

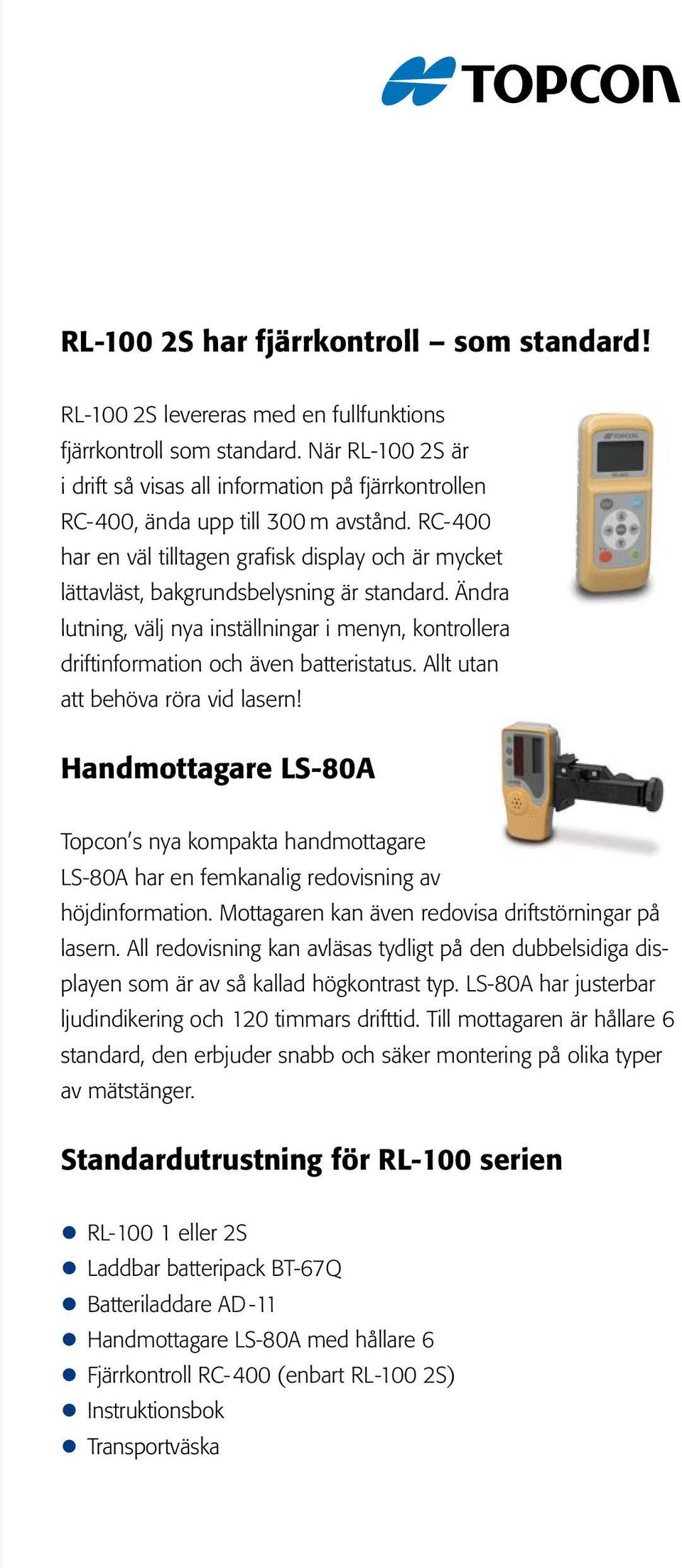

4 RL-100 2S har fjärrkontroll som standard! RL-100 2S levereras med en fullfunktions fjärrkontroll som standard. När RL-100 2S är i drift så visas all information på fjärrkontrollen RC-400, ända upp till 300 m avstånd. RC-400 har en väl tilltagen grafisk display och är mycket lättavläst, bakgrundsbelysning är standard. Ändra lutning, välj nya inställningar i menyn, kontrollera driftinformation och även batteristatus. Allt utan att behöva röra vid lasern! Handmottagare LS-80A Topcon s nya kompakta handmottagare LS-80A har en femkanalig redovisning av höjdinformation. Mottagaren kan även redovisa driftstörningar på lasern. All redovisning kan avläsas tydligt på den dubbelsidiga displayen som är av så kallad högkontrast typ. LS-80A har justerbar ljudindikering och 120 timmars drifttid. Till mottagaren är hållare 6 standard, den erbjuder snabb och säker montering på olika typer av mätstänger. Standardutrustning för RL-100 serien RL eller 2S Laddbar batteripack BT-67Q Batteriladdare AD -11 Handmottagare LS-80A med hållare 6 Fjärrkontroll RC-400 (enbart RL-100 2S) Instruktionsbok Transportväska

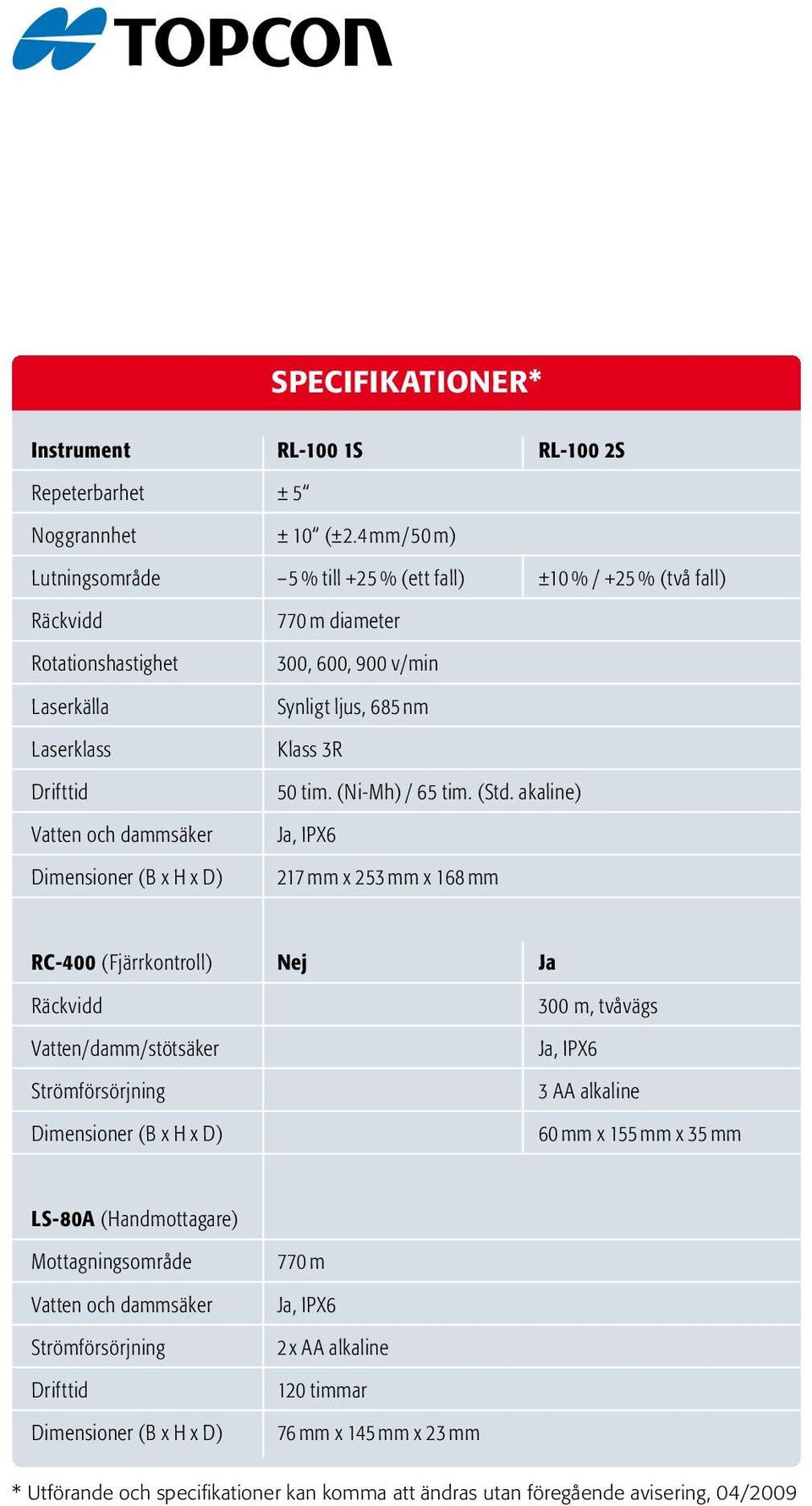

5 SPECIFIKATIONER* Instrument RL-100 1S RL-100 2S Repeterbarhet ± 5 Noggrannhet ± 10 (±2.4 mm /50 m) Lutningsområde 5 % till +25 % (ett fall) ±10 % / +25 % (två fall) Räckvidd Rotationshastighet Laserkälla Laserklass Drifttid Vatten och dammsäker Dimensioner (B x H x D) 770 m diameter 300, 600, 900 v/min Synligt ljus, 685 nm Klass 3R 50 tim. (Ni-Mh) / 65 tim. (Std. akaline) Ja, IPX6 217 mm x 253 mm x 168 mm RC-400 (Fjärrkontroll) Nej Ja Räckvidd Vatten/damm/stötsäker Strömförsörjning Dimensioner (B x H x D) 300 m, tvåvägs Ja, IPX6 3 AA alkaline 60 mm x 155 mm x 35 mm LS-80A (Handmottagare) Mottagningsområde Vatten och dammsäker Strömförsörjning Drifttid Dimensioner (B x H x D) 770 m Ja, IPX6 2 x AA alkaline 120 timmar 76 mm x 145 mm x 23 mm * Utförande och specifikationer kan komma att ändras utan föregående avisering, 04/2009

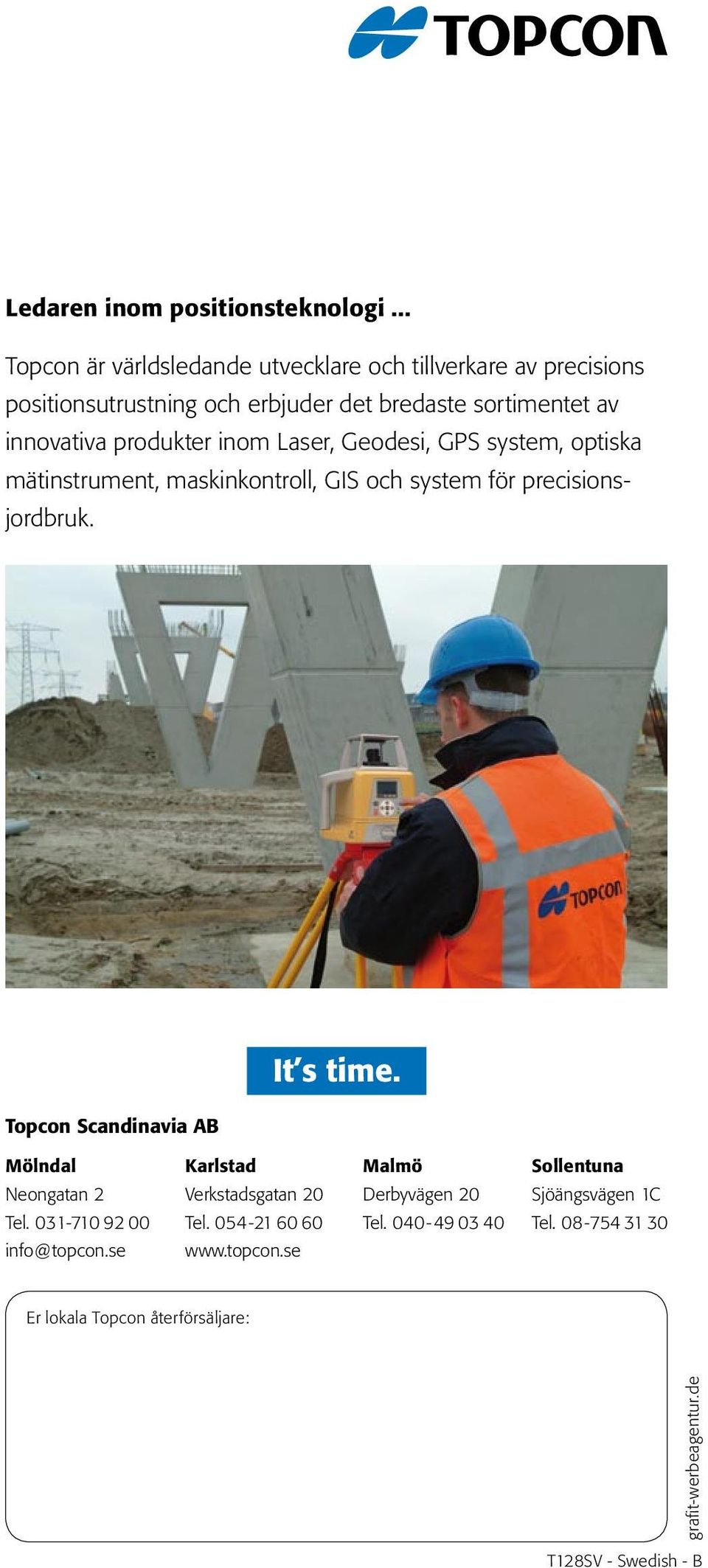

6 Ledaren inom positionsteknologi... Topcon är världsledande utvecklare och tillverkare av precisions positionsutrustning och erbjuder det bredaste sortimentet av innovativa produkter inom Laser, Geodesi, GPS system, optiska mätinstrument, maskinkontroll, GIS och system för precisionsjordbruk. Topcon Scandinavia AB Mölndal Karlstad Malmö Sollentuna Neongatan 2 Verkstadsgatan 20 Derbyvägen 20 Sjöängsvägen 1C Tel Tel Tel Tel info@topcon.se Er lokala Topcon återförsäljare: grafit-werbeagentur.de T128SV - Swedish - B
