Batteridriven kapsåg med skena KSS 40 18M bl

Transkript

1 Batteridriven kapsåg med skena KSS 40 18M bl

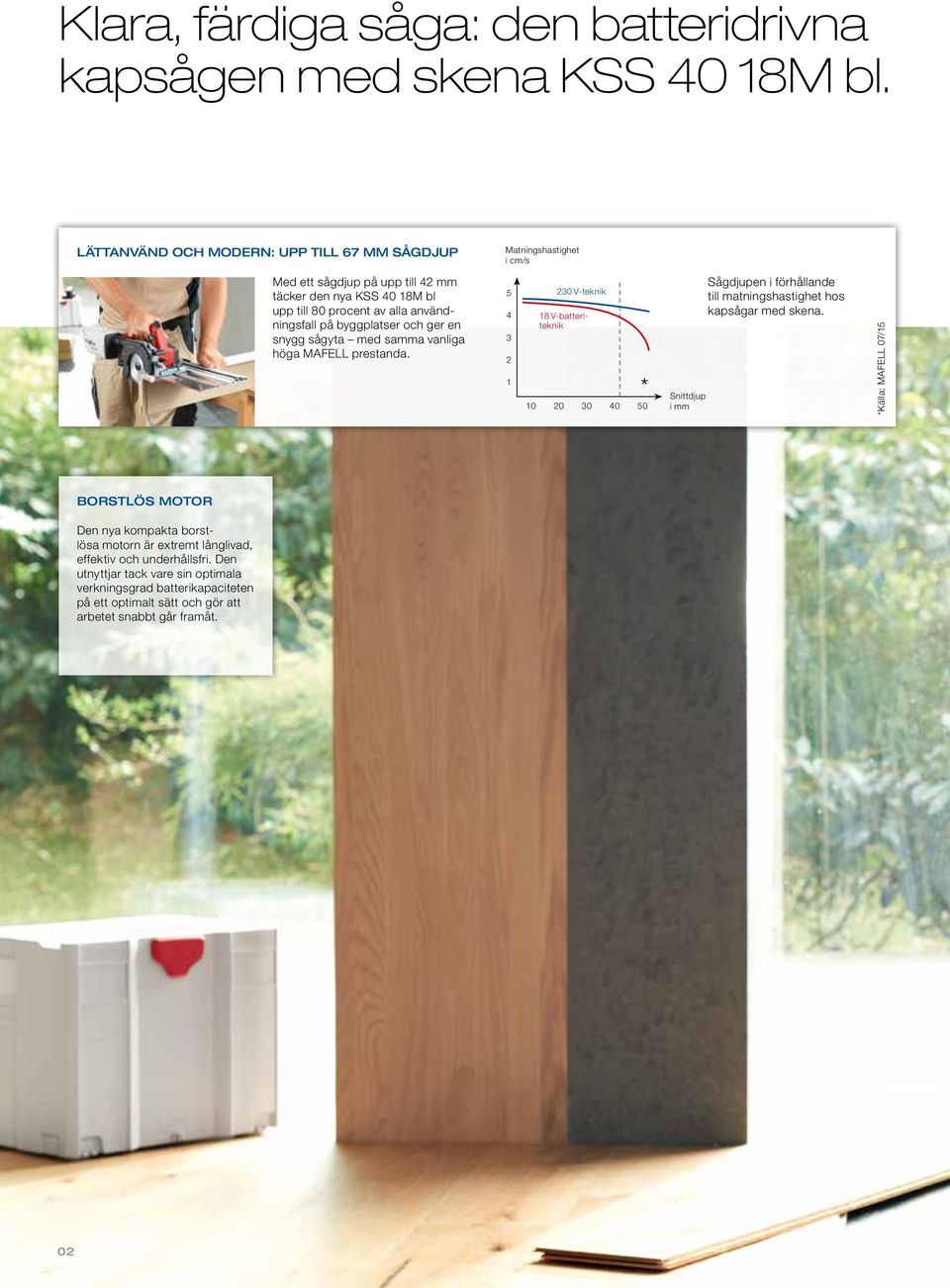

2 Klara, färdiga såga: den batteridrivna kapsågen med skena KSS 40 18M bl. LÄTTANVÄND OCH MODERN: UPP TILL 67 MM SÅGDJUP Matningshastighet i cm/s Med ett sågdjup på upp till 42 mm täcker den nya KSS 40 18M bl upp till 80 procent av alla användningsfall på byggplatser och ger en snygg sågyta med samma vanliga höga MAFELL prestanda V-teknik 18 V-batteriteknik * Snittdjup i mm Sågdjupen i förhållande till matningshastighet hos kapsågar med skena. *Källa: MAFELL 07/15 BORSTLÖS MOTOR Den nya kompakta borstlösa motorn är extremt långlivad, effektiv och underhållsfri. Den utnyttjar tack vare sin optimala verkningsgrad batterikapaciteten på ett optimalt sätt och gör att arbetet snabbt går framåt. 02

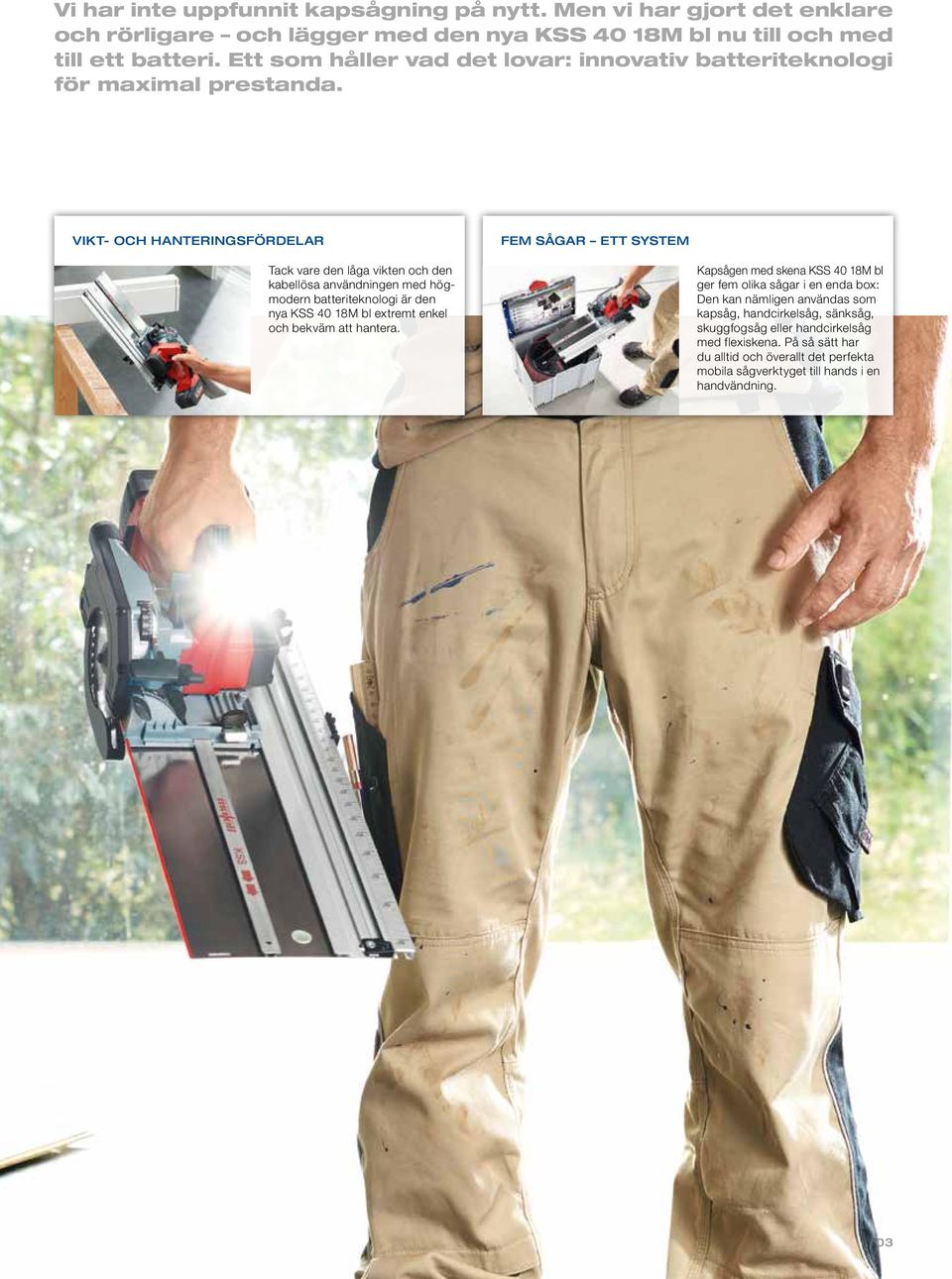

3 Vi har inte uppfunnit kapsågning på nytt. Men vi har gjort det enklare och rörligare och lägger med den nya KSS 40 18M bl nu till och med till ett batteri. Ett som håller vad det lovar: innovativ batteriteknologi för maximal prestanda. VIKT- OCH HANTERINGSFÖRDELAR FEM SÅGAR ETT SYSTEM Tack vare den låga vikten och den kabellösa användningen med högmodern batteriteknologi är den nya KSS 40 18M bl extremt enkel och bekväm att hantera. Kapsågen med skena KSS 40 18M bl ger fem olika sågar i en enda box: Den kan nämligen användas som kapsåg, handcirkelsåg, sänksåg, skuggfogsåg eller handcirkelsåg med flexiskena. På så sätt har du alltid och överallt det perfekta mobila sågverktyget till hands i en handvändning. 03

4 Gör ett bra jobb från golv till tak: KSS 40 18M bl. KAPSÅGNING Så här enkelt är det: På kapsågen med skena KSS 40 18M bl är handcirkelsåg och styrskena fast förbundna med varandra och bildar en sågenhet. En fast och en inställbar anläggningsnock gör att systemet kan användas för vinkelsågning från 45 till 60. Sågen trycks med båda anläggningsnockarna på skenans undersida helt enkelt mot materialet som ska bearbetas. Såga och klart! Skenan dras sedan efter sågningen automatiskt tillbaka till utgångsläget. SKUGGFOGSSÅGNING Handcirkelsågens form gör att man kan jobba nära kanter och det innebär att exakta skuggeller töjfogar från 13 mm bredd är mycket enkla att utföra. Så här enkelt är det: Med hjälp av parallellanslaget kan man utföra noggrann och exakt utförd längssågning. HANDCIRKELSÅG MED PARALLELLANSLAG OCH FRIHANDSSÅGNING 04

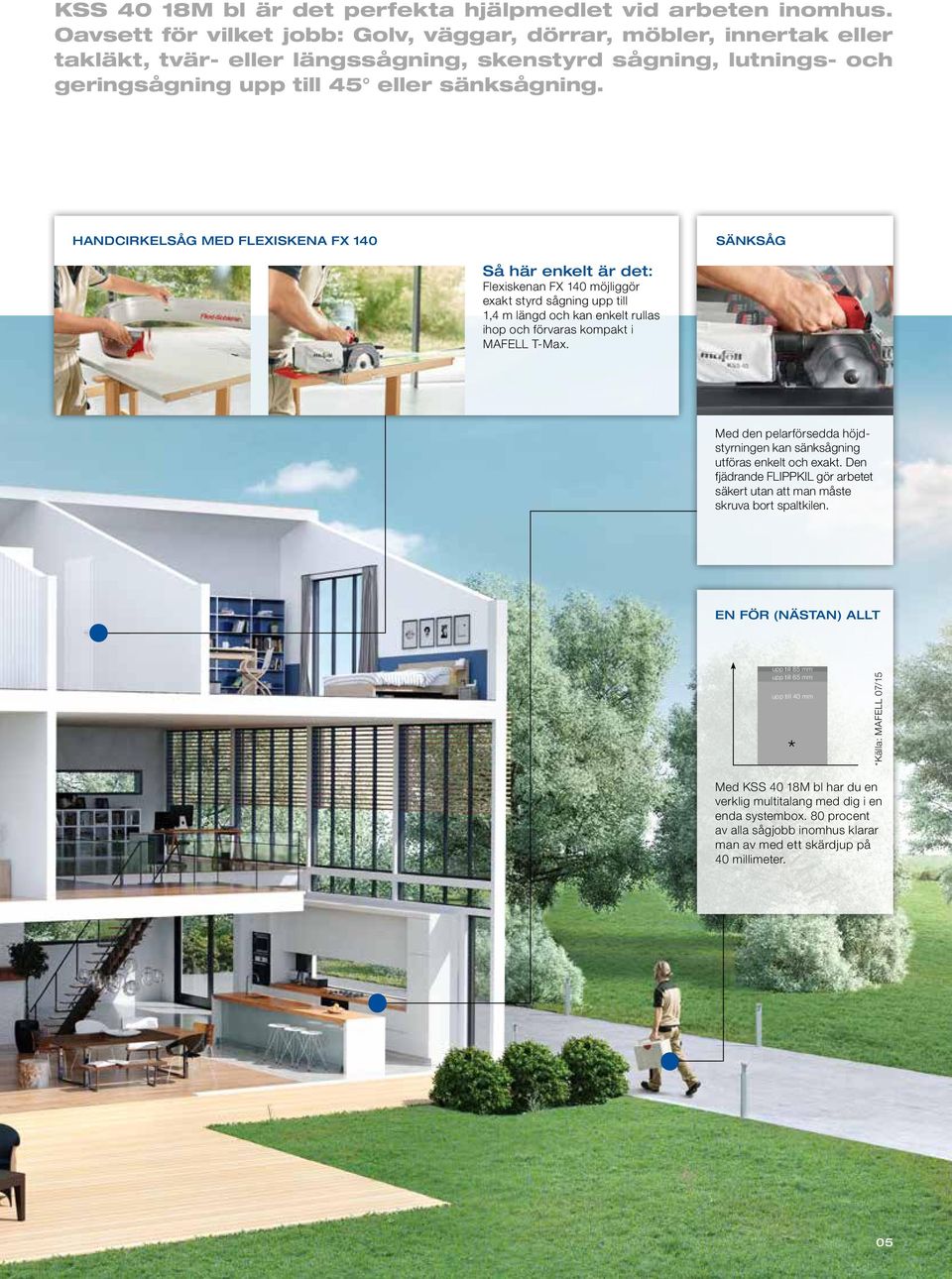

5 KSS 40 18M bl är det perfekta hjälpmedlet vid arbeten inomhus. Oavsett för vilket jobb: Golv, väggar, dörrar, möbler, innertak eller takläkt, tvär- eller längssågning, skenstyrd sågning, lutnings- och geringsågning upp till 45 eller sänksågning. HANDCIRKELSÅG MED FLEXISKENA FX 140 SÄNKSÅG Så här enkelt är det: Flexiskenan FX 140 möjliggör exakt styrd sågning upp till 1,4 m längd och kan enkelt rullas ihop och förvaras kompakt i MAFELL T-Max. Med den pelarförsedda höjdstyrningen kan sänksågning utföras enkelt och exakt. Den fjädrande FLIPPKIL gör arbetet säkert utan att man måste skruva bort spaltkilen. EN FÖR (NÄSTAN) ALLT upp till 85 mm upp till 65 mm upp till 40 mm * *Källa: MAFELL 07/15 Med KSS 40 18M bl har du en verklig multitalang med dig i en enda systembox. 80 procent av alla sågjobb inomhus klarar man av med ett skärdjup på 40 millimeter. 05

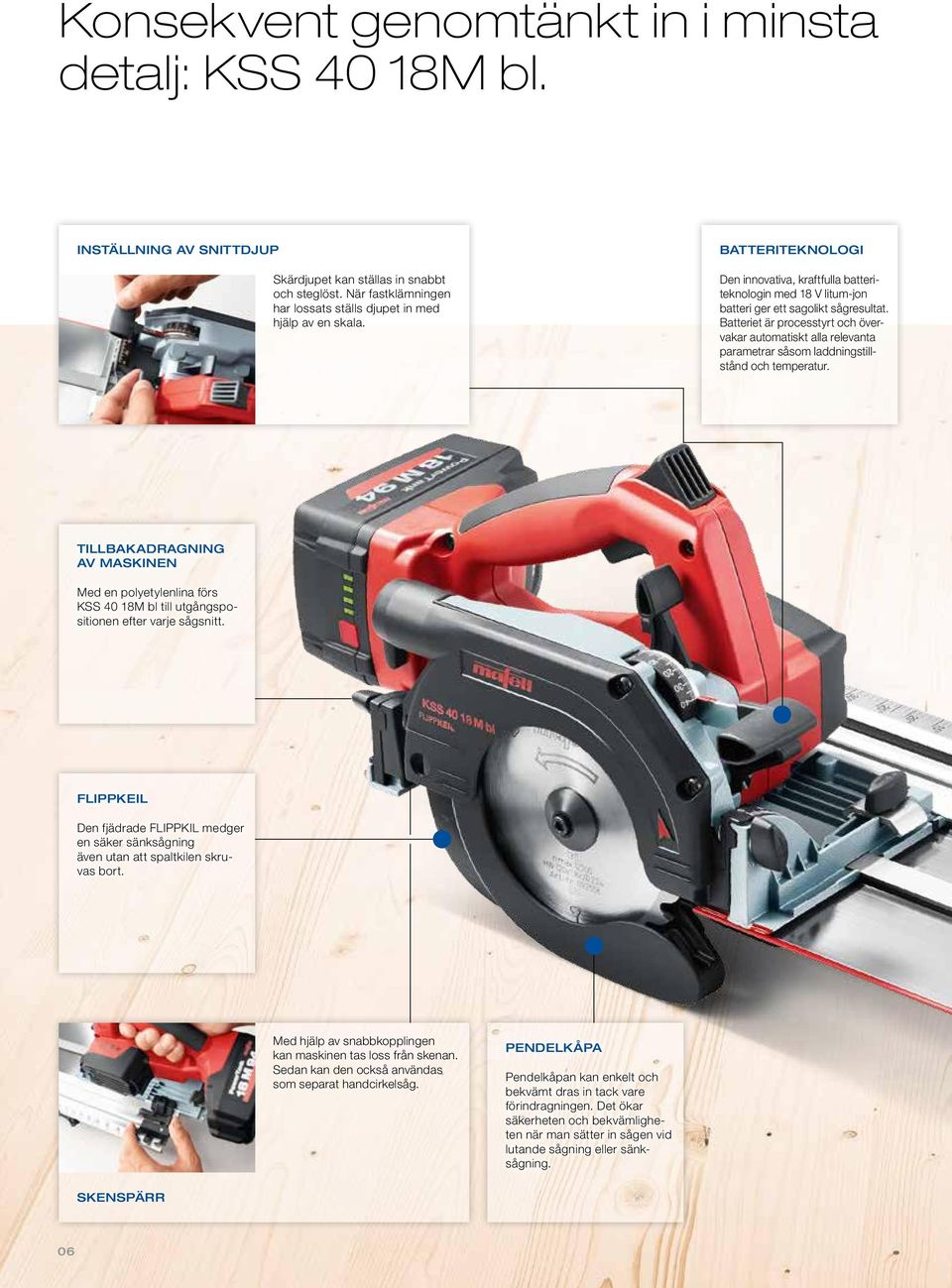

6 Konsekvent genomtänkt in i minsta detalj: KSS 40 18M bl. INSTÄLLNING AV SNITTDJUP Skärdjupet kan ställas in snabbt och steglöst. När fastklämningen har lossats ställs djupet in med hjälp av en skala. BATTERITEKNOLOGI Den innovativa, kraftfulla batteriteknologin med 18 V litum-jon batteri ger ett sagolikt sågresultat. Batteriet är processtyrt och övervakar automatiskt alla relevanta parametrar såsom laddningstillstånd och temperatur. TILLBAKADRAGNING AV MASKINEN Med en polyetylenlina förs KSS 40 18M bl till utgångspositionen efter varje sågsnitt. FLIPPKEIL Den fjädrade FLIPPKIL medger en säker sänksågning även utan att spaltkilen skruvas bort. Med hjälp av snabbkopplingen kan maskinen tas loss från skenan. Sedan kan den också användas som separat handcirkelsåg. PENDELKÅPA Pendelkåpan kan enkelt och bekvämt dras in tack vare förindragningen. Det ökar säkerheten och bekvämligheten när man sätter in sågen vid lutande sågning eller sänksågning. SKENSPÄRR 06

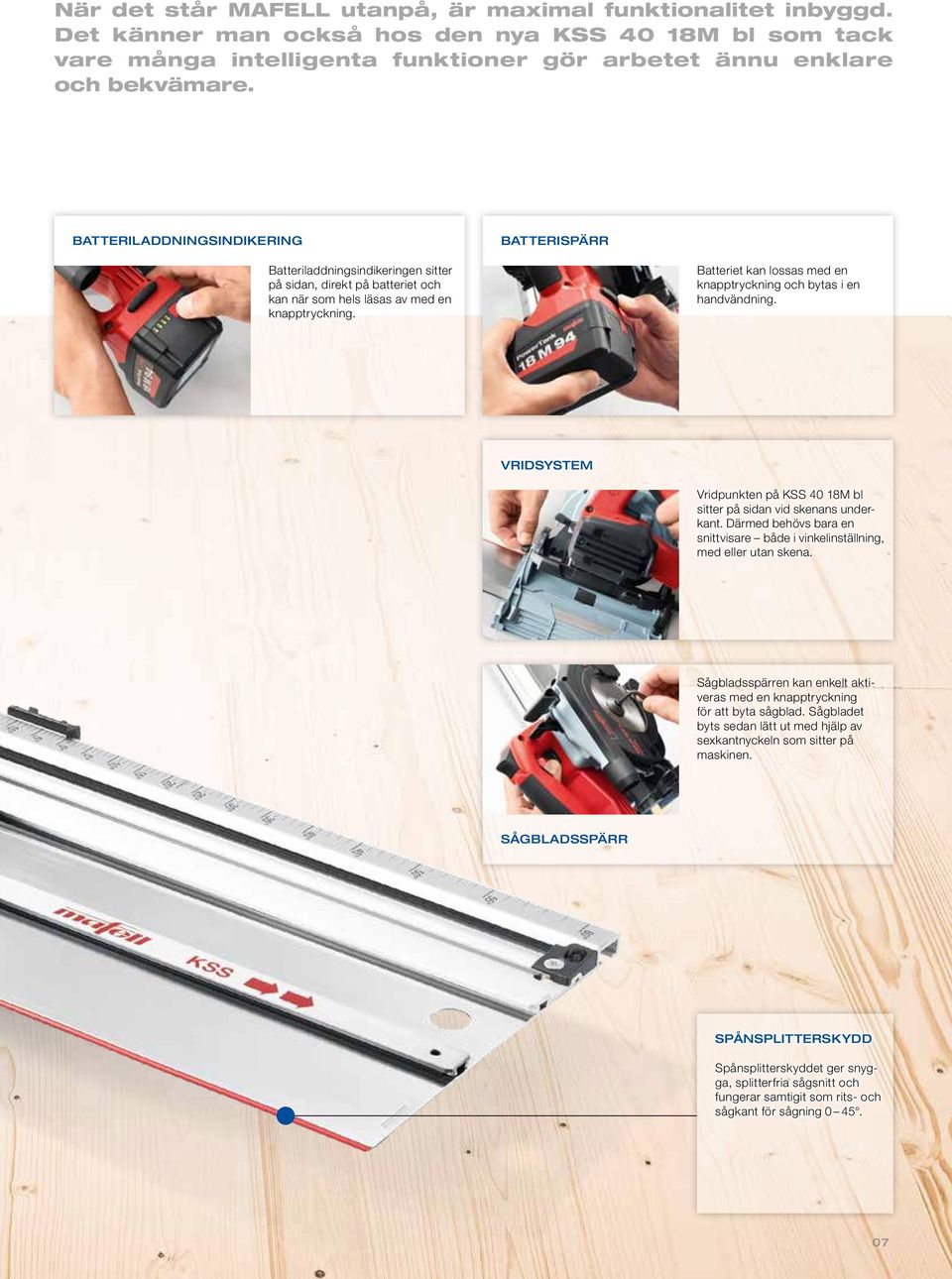

7 När det står MAFELL utanpå, är maximal funktionalitet inbyggd. Det känner man också hos den nya KSS 40 18M bl som tack vare många intelligenta funktioner gör arbetet ännu enklare och bekvämare. BATTERILADDNINGSINDIKERING BATTERISPÄRR Batteriladdningsindikeringen sitter på sidan, direkt på batteriet och kan när som hels läsas av med en knapptryckning. Batteriet kan lossas med en knapptryckning och bytas i en handvändning. VRIDSYSTEM Vridpunkten på KSS 40 18M bl sitter på sidan vid skenans underkant. Därmed behövs bara en snittvisare både i vinkelinställning, med eller utan skena. Sågbladsspärren kan enkelt aktiveras med en knapptryckning för att byta sågblad. Sågbladet byts sedan lätt ut med hjälp av sexkantnyckeln som sitter på maskinen. SÅGBLADSSPÄRR SPÅNSPLITTERSKYDD Spånsplitterskyddet ger snygga, splitterfria sågsnitt och fungerar samtigit som rits- och sågkant för sågning

8 Tekniska data och tillbehör KSS 40 18M bl Tekniska data Batteri Varvtal (tomgång) Sågdjup med skena 90 Sågdjup utan skena 90 Sågdjup med skena V, 94 Wh, li-jon /min 0 40 mm 0 42 mm 0 27 mm Svängningsområde 0 45 Vinkelsågning Vikt med kapskena (inkl. batteri) Vikt utan kapskena (inkl. batteri) 3,65 kg 2,8 kg Art. nr Leveransinnehåll Batteridriven kapsåg med skena KSS 40 18M bl flexiskena FX spännfästen parallellanslag spånpåse uppsugningsstutsar sexkantnyckel sågklinga HM 120 x 1,2/1,8 x 20 mm, Z 24, verktyg för universell användning i trä 2 batteri PowerTanks 18 M 94 1 batteri PowerStation APS 18 M i nya MAFELL T-MAX. MAFELL T-MAX 08

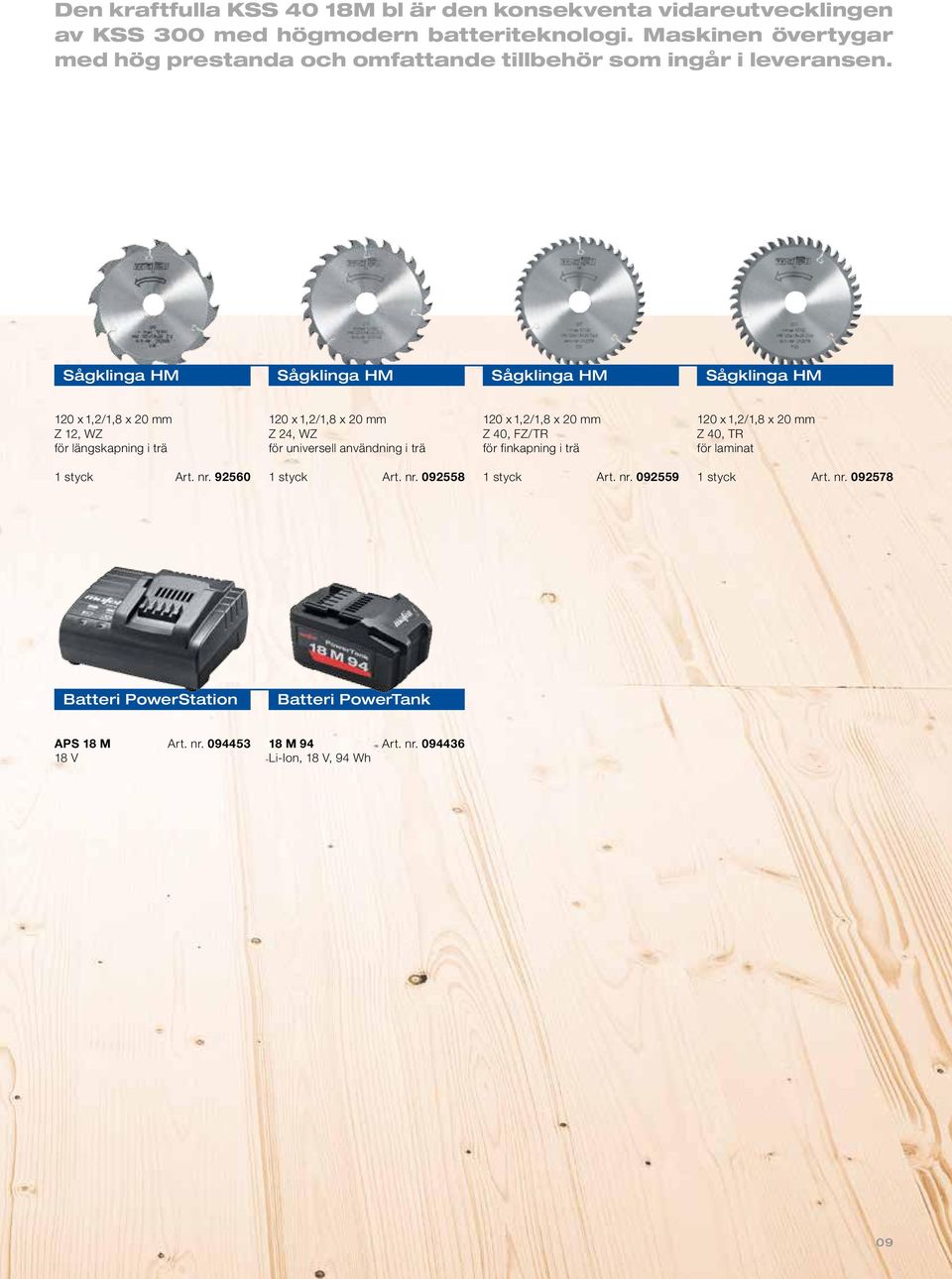

9 Den kraftfulla KSS 40 18M bl är den konsekventa vidareutvecklingen av KSS 300 med högmodern batteriteknologi. Maskinen övertygar med hög prestanda och omfattande tillbehör som ingår i leveransen. Sågklinga HM Sågklinga HM Sågklinga HM Sågklinga HM 120 x 1,2/1,8 x 20 mm Z 12, WZ för längskapning i trä 120 x 1,2/1,8 x 20 mm Z 24, WZ för universell användning i trä 120 x 1,2/1,8 x 20 mm Z 40, FZ/TR för finkapning i trä 120 x 1,2/1,8 x 20 mm Z 40, TR för laminat 1 styck Art. nr styck Art. nr styck Art. nr styck Art. nr Batteri PowerStation Batteri PowerTank APS 18 M Art. nr V 18 M 94 Art. nr Li-Ion, 18 V, 94 Wh 09

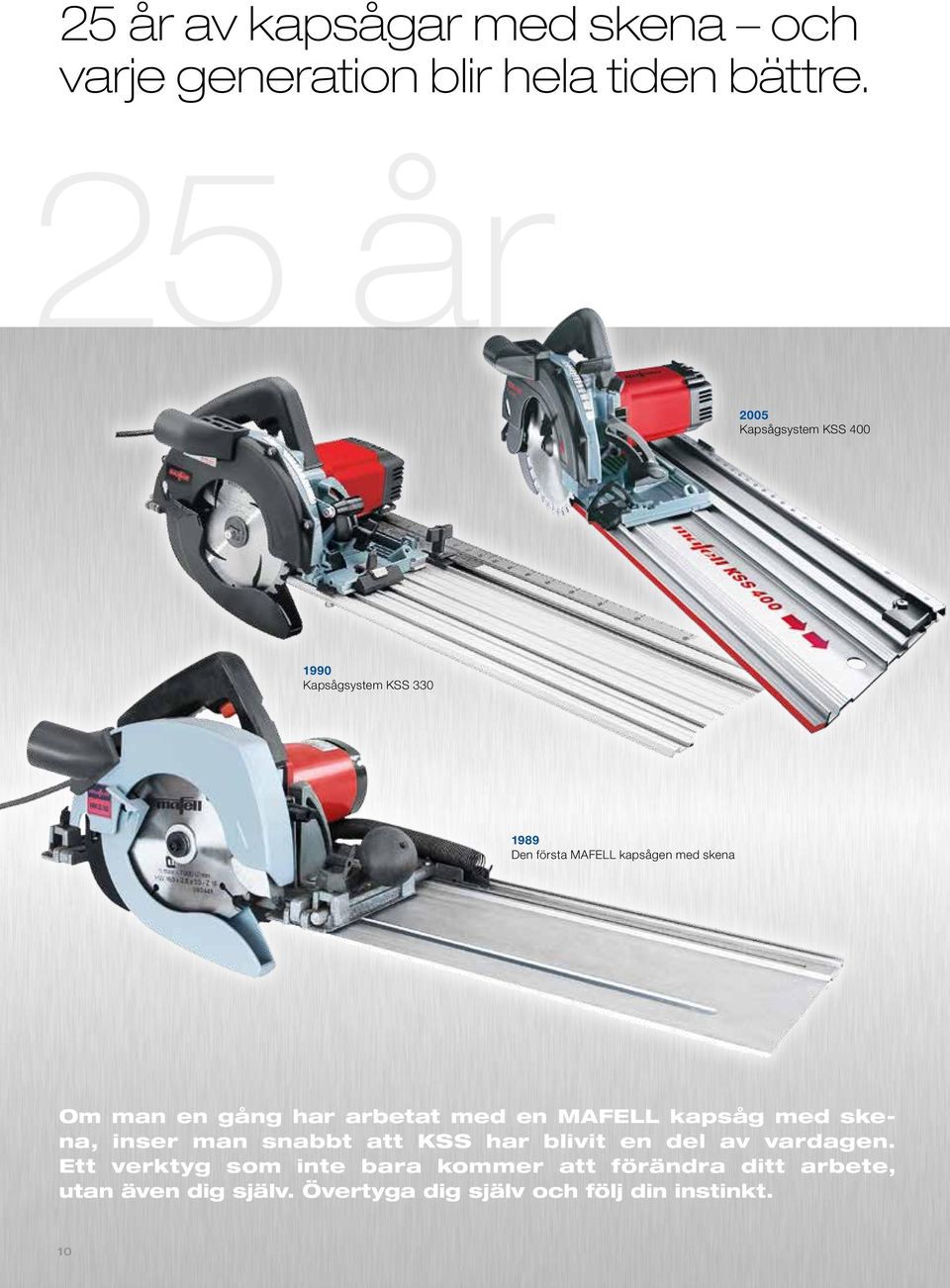

10 25 år av kapsågar med skena och varje generation blir hela tiden bättre. 25 år 2005 Kapsågsystem KSS Kapsågsystem KSS Den första MAFELL kapsågen med skena Om man en gång har arbetat med en MAFELL kapsåg med skena, inser man snabbt att KSS har blivit en del av vardagen. Ett verktyg som inte bara kommer att förändra ditt arbete, utan även dig själv. Övertyga dig själv och följ din instinkt. 10

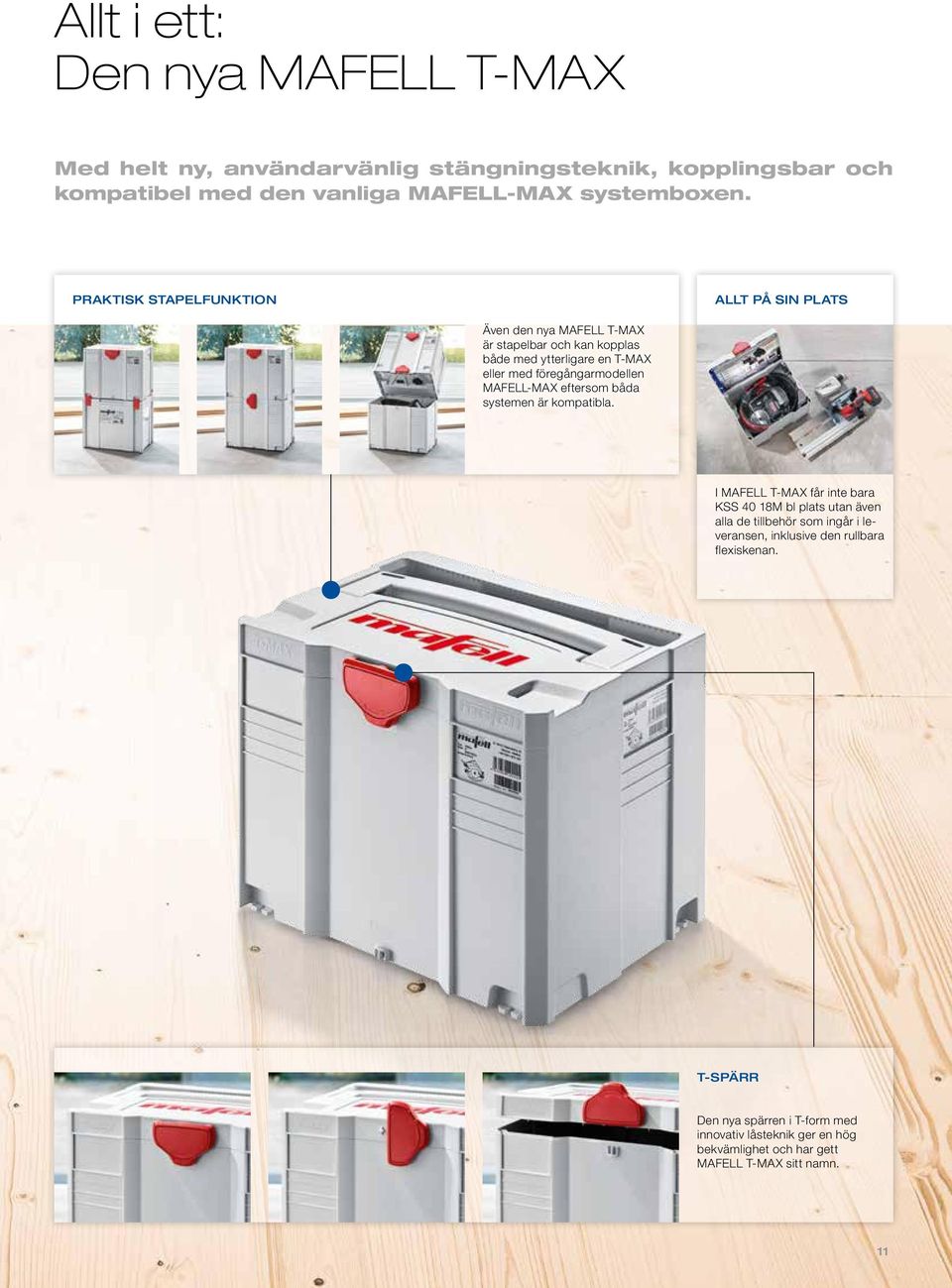

11 Allt i ett: Den nya MAFELL T-MAX Med helt ny, användarvänlig stängningsteknik, kopplingsbar och kompatibel med den vanliga MAFELL-MAX systemboxen. PRAKTISK STAPELFUNKTION ALLT PÅ SIN PLATS Även den nya MAFELL T-MAX är stapelbar och kan kopplas både med ytterligare en T-MAX eller med föregångarmodellen MAFELL-MAX eftersom båda systemen är kompatibla. I MAFELL T-MAX får inte bara KSS 40 18M bl plats utan även alla de tillbehör som ingår i leveransen, inklusive den rullbara flexiskenan. T-SPÄRR Den nya spärren i T-form med innovativ låsteknik ger en hög bekvämlighet och har gett MAFELL T-MAX sitt namn. 11

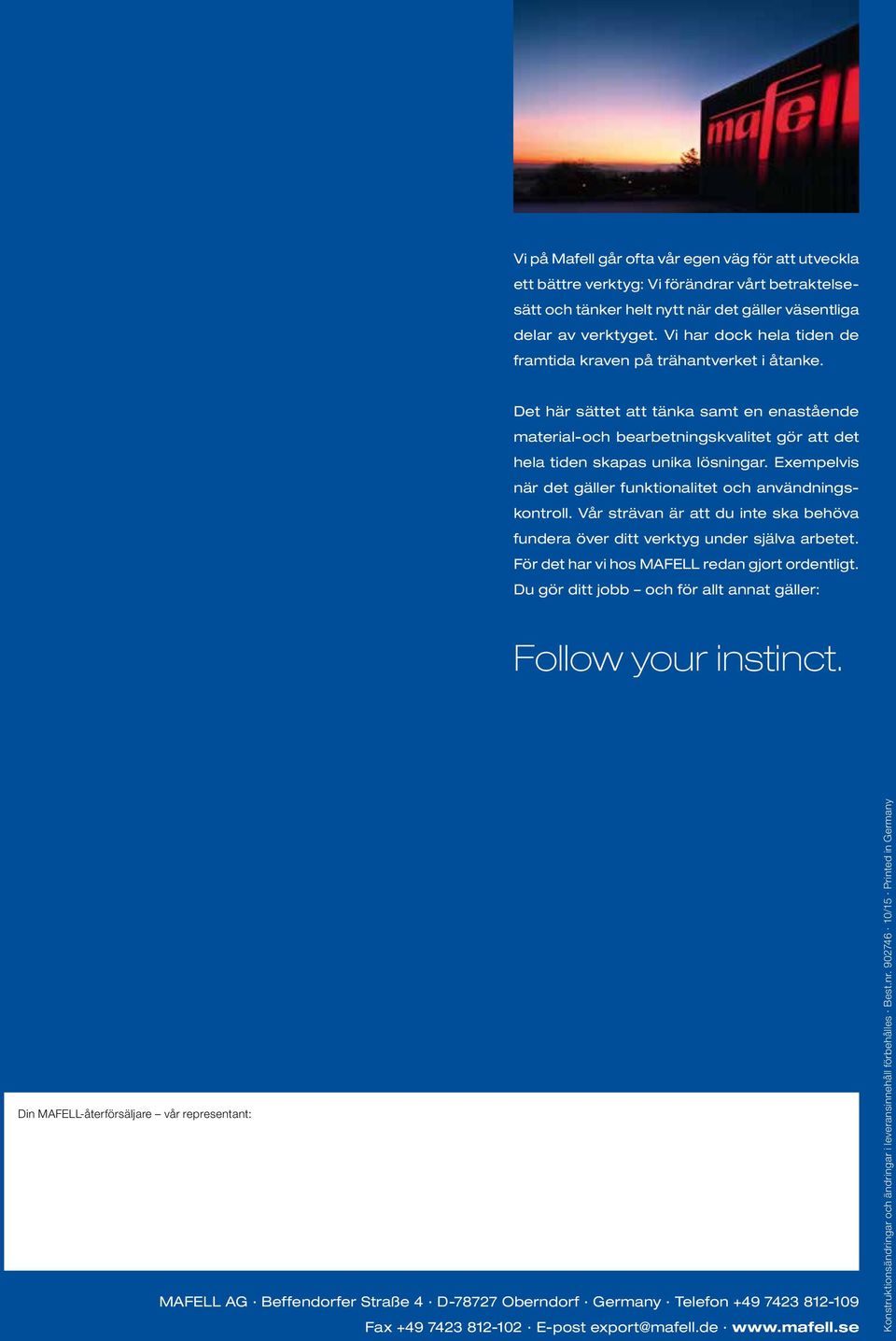

12 Vi på Mafell går ofta vår egen väg för att utveckla ett bättre verktyg: Vi förändrar vårt betraktelsesätt och tänker helt nytt när det gäller väsentliga delar av verktyget. Vi har dock hela tiden de framtida kraven på trähantverket i åtanke. Det här sättet att tänka samt en enastående material-och bearbetningskvalitet gör att det hela tiden skapas unika lösningar. Exempelvis när det gäller funktionalitet och användningskontroll. Vår strävan är att du inte ska behöva fundera över ditt verktyg under själva arbetet. För det har vi hos MAFELL redan gjort ordentligt. Du gör ditt jobb och för allt annat gäller: Follow your instinct. Din MAFELL-återförsäljare vår representant: MAFELL AG Beffendorfer Straße 4 D Oberndorf Germany Telefon Fax E-post export@mafell.de Konstruktionsändringar och ändringar i leveransinnehåll förbehålles Best.nr /15 Printed in Germany
