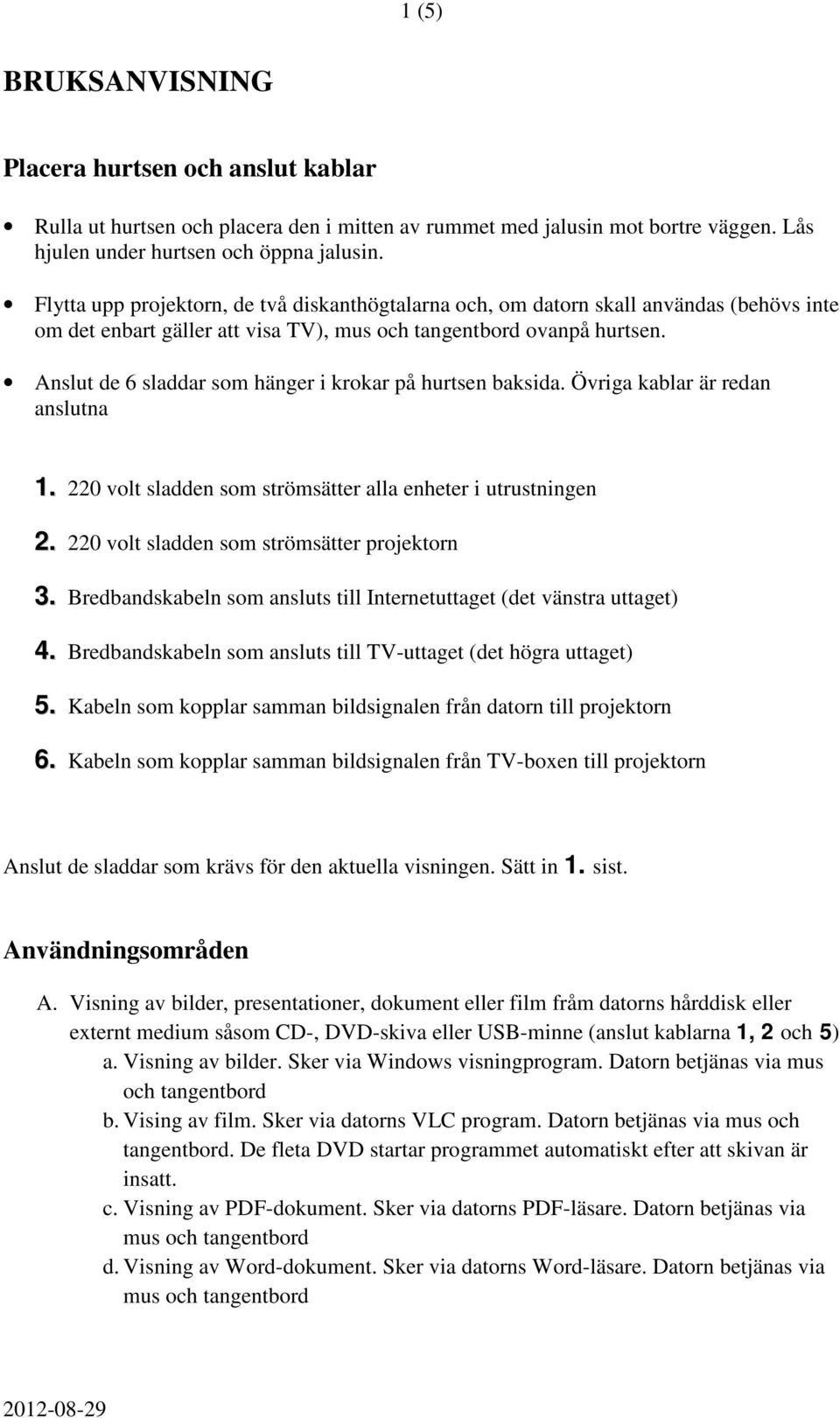

1 1 (5) BRUKSANVISNING Placera hurtsen och anslut kablar Rulla ut hurtsen och placera den i mitten av rummet med jalusin mot bortre väggen. Lås hjulen under hurtsen och öppna jalusin. Flytta upp projektorn, de två diskanthögtalarna och, om datorn skall användas (behövs inte om det enbart gäller att visa TV), mus och tangentbord ovanpå hurtsen. Anslut de 6 sladdar som hänger i krokar på hurtsen baksida. Övriga kablar är redan anslutna volt sladden som strömsätter alla enheter i utrustningen volt sladden som strömsätter projektorn 3. Bredbandskabeln som ansluts till Internetuttaget (det vänstra uttaget) 4. Bredbandskabeln som ansluts till TV-uttaget (det högra uttaget) 5. Kabeln som kopplar samman bildsignalen från datorn till projektorn 6. Kabeln som kopplar samman bildsignalen från TV-boxen till projektorn Anslut de sladdar som krävs för den aktuella visningen. Sätt in 1. sist. Användningsområden A. Visning av bilder, presentationer, dokument eller film fråm datorns hårddisk eller externt medium såsom CD-, DVD-skiva eller USB-minne (anslut kablarna 1, 2 och 5) a. Visning av bilder. Sker via Windows visningprogram. Datorn betjänas via mus och tangentbord b. Vising av film. Sker via datorns VLC program. Datorn betjänas via mus och tangentbord. De fleta DVD startar programmet automatiskt efter att skivan är insatt. c. Visning av PDF-dokument. Sker via datorns PDF-läsare. Datorn betjänas via mus och tangentbord d. Visning av Word-dokument. Sker via datorns Word-läsare. Datorn betjänas via mus och tangentbord

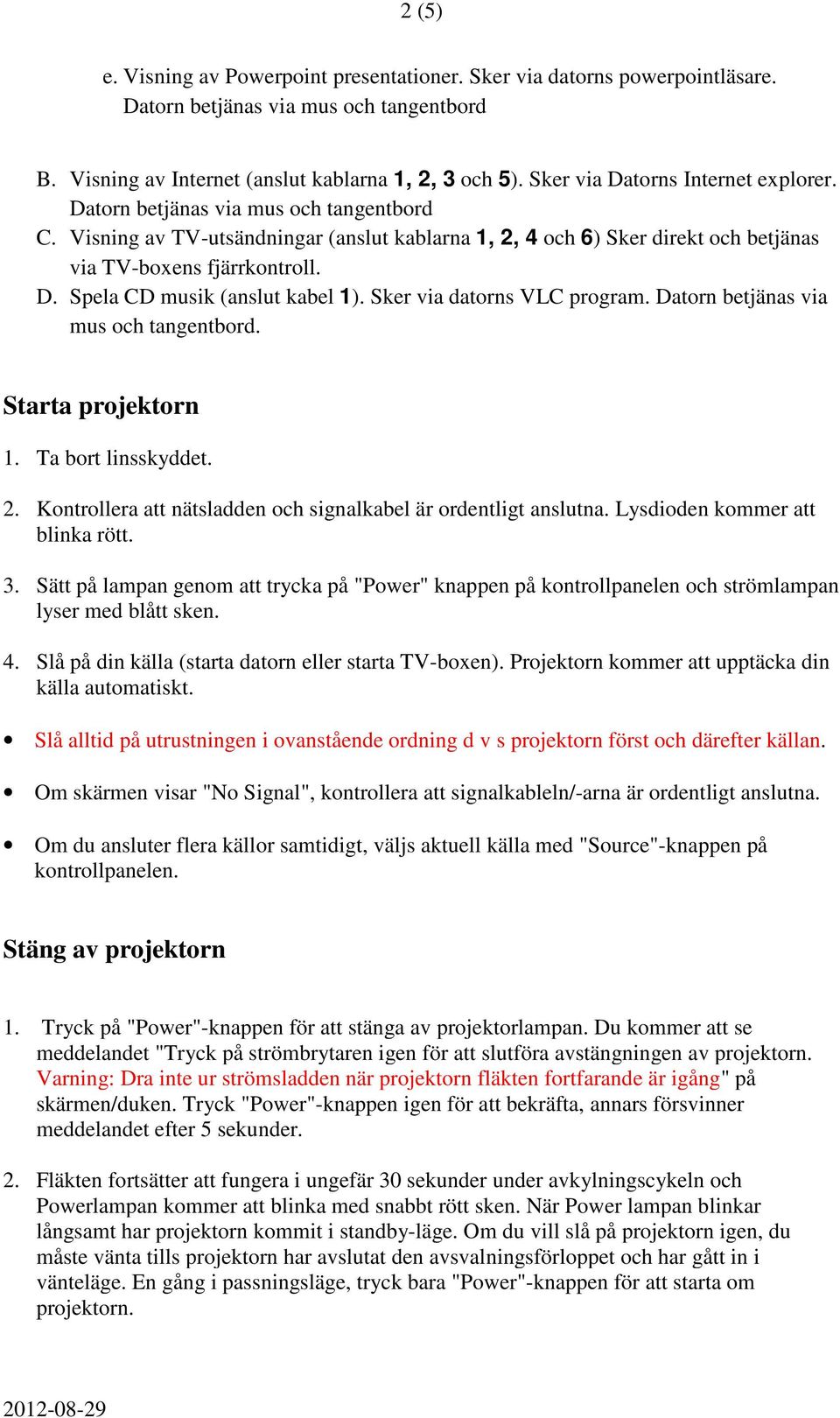

2 2 (5) e. Visning av Powerpoint presentationer. Sker via datorns powerpointläsare. Datorn betjänas via mus och tangentbord B. Visning av Internet (anslut kablarna 1, 2, 3 och 5). Sker via Datorns Internet explorer. Datorn betjänas via mus och tangentbord C. Visning av TV-utsändningar (anslut kablarna 1, 2, 4 och 6) Sker direkt och betjänas via TV-boxens fjärrkontroll. D. Spela CD musik (anslut kabel 1). Sker via datorns VLC program. Datorn betjänas via mus och tangentbord. Starta projektorn 1. Ta bort linsskyddet. 2. Kontrollera att nätsladden och signalkabel är ordentligt anslutna. Lysdioden kommer att blinka rött. 3. Sätt på lampan genom att trycka på "Power" knappen på kontrollpanelen och strömlampan lyser med blått sken. 4. Slå på din källa (starta datorn eller starta TV-boxen). Projektorn kommer att upptäcka din källa automatiskt. Slå alltid på utrustningen i ovanstående ordning d v s projektorn först och därefter källan. Om skärmen visar "No Signal", kontrollera att signalkableln/-arna är ordentligt anslutna. Om du ansluter flera källor samtidigt, väljs aktuell källa med "Source"-knappen på kontrollpanelen. Stäng av projektorn 1. Tryck på "Power"-knappen för att stänga av projektorlampan. Du kommer att se meddelandet "Tryck på strömbrytaren igen för att slutföra avstängningen av projektorn. Varning: Dra inte ur strömsladden när projektorn fläkten fortfarande är igång" på skärmen/duken. Tryck "Power"-knappen igen för att bekräfta, annars försvinner meddelandet efter 5 sekunder. 2. Fläkten fortsätter att fungera i ungefär 30 sekunder under avkylningscykeln och Powerlampan kommer att blinka med snabbt rött sken. När Power lampan blinkar långsamt har projektorn kommit i standby-läge. Om du vill slå på projektorn igen, du måste vänta tills projektorn har avslutat den avsvalningsförloppet och har gått in i vänteläge. En gång i passningsläge, tryck bara "Power"-knappen för att starta om projektorn.

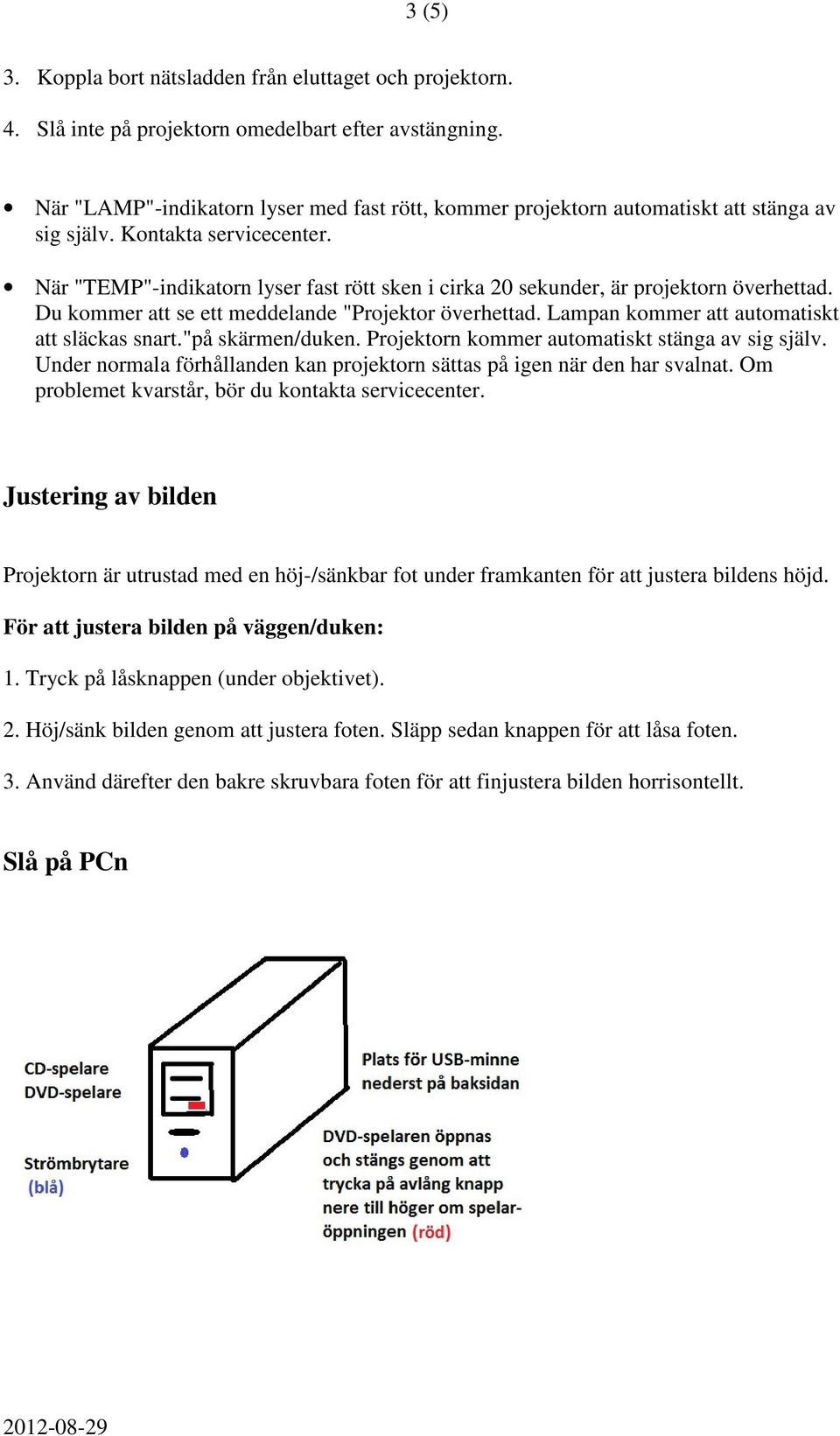

3 3 (5) 3. Koppla bort nätsladden från eluttaget och projektorn. 4. Slå inte på projektorn omedelbart efter avstängning. När "LAMP"-indikatorn lyser med fast rött, kommer projektorn automatiskt att stänga av sig själv. Kontakta servicecenter. När "TEMP"-indikatorn lyser fast rött sken i cirka 20 sekunder, är projektorn överhettad. Du kommer att se ett meddelande "Projektor överhettad. Lampan kommer att automatiskt att släckas snart."på skärmen/duken. Projektorn kommer automatiskt stänga av sig själv. Under normala förhållanden kan projektorn sättas på igen när den har svalnat. Om problemet kvarstår, bör du kontakta servicecenter. Justering av bilden Projektorn är utrustad med en höj-/sänkbar fot under framkanten för att justera bildens höjd. För att justera bilden på väggen/duken: 1. Tryck på låsknappen (under objektivet). 2. Höj/sänk bilden genom att justera foten. Släpp sedan knappen för att låsa foten. 3. Använd därefter den bakre skruvbara foten för att finjustera bilden horrisontellt. Slå på PCn

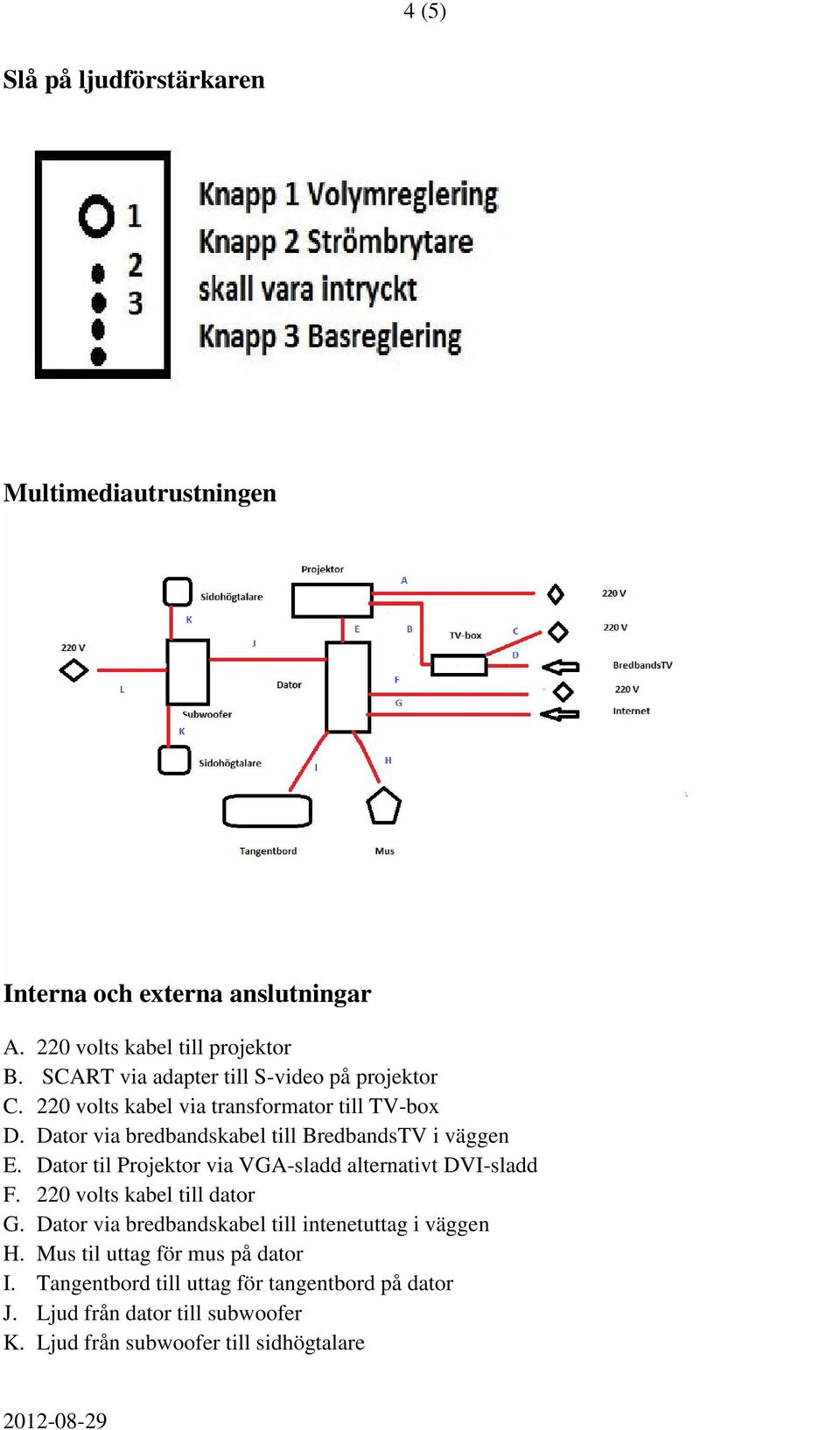

4 4 (5) Slå på ljudförstärkaren Multimediautrustningen Interna och externa anslutningar A. 220 volts kabel till projektor B. SCART via adapter till S-video på projektor C. 220 volts kabel via transformator till TV-box D. Dator via bredbandskabel till BredbandsTV i väggen E. Dator til Projektor via VGA-sladd alternativt DVI-sladd F. 220 volts kabel till dator G. Dator via bredbandskabel till intenetuttag i väggen H. Mus til uttag för mus på dator I. Tangentbord till uttag för tangentbord på dator J. Ljud från dator till subwoofer K. Ljud från subwoofer till sidhögtalare

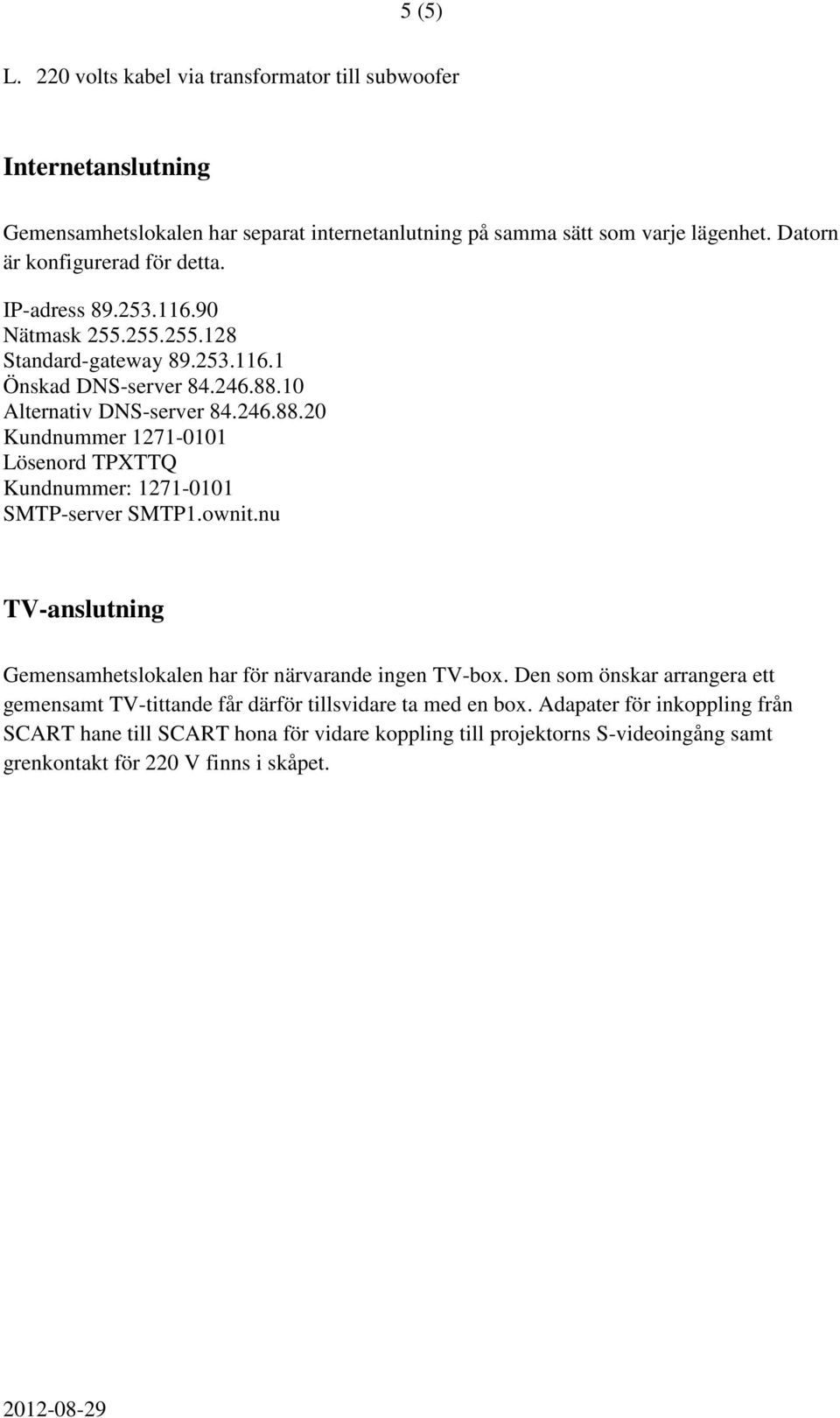

5 5 (5) L. 220 volts kabel via transformator till subwoofer Internetanslutning Gemensamhetslokalen har separat internetanlutning på samma sätt som varje lägenhet. Datorn är konfigurerad för detta. IP-adress Nätmask Standard-gateway Önskad DNS-server Alternativ DNS-server Kundnummer Lösenord TPXTTQ Kundnummer: SMTP-server SMTP1.ownit.nu TV-anslutning Gemensamhetslokalen har för närvarande ingen TV-box. Den som önskar arrangera ett gemensamt TV-tittande får därför tillsvidare ta med en box. Adapater för inkoppling från SCART hane till SCART hona för vidare koppling till projektorns S-videoingång samt grenkontakt för 220 V finns i skåpet.
