Handhavande AV-tekniska hjälpmedel - Fullt utrustad sal

Transkript

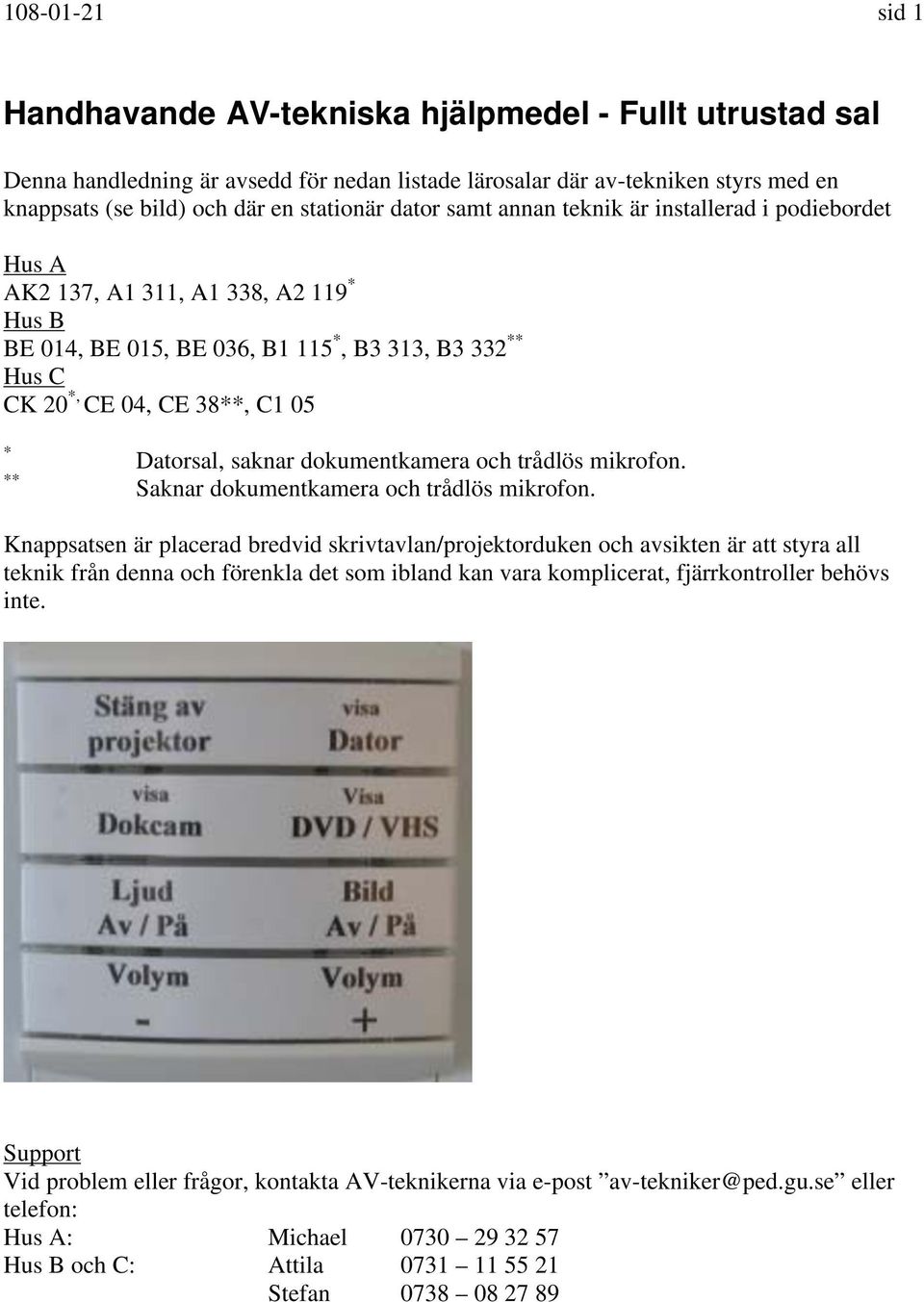

1 sid 1 Handhavande AV-tekniska hjälpmedel - Fullt utrustad sal Denna handledning är avsedd för nedan listade lärosalar där av-tekniken styrs med en knappsats (se bild) och där en stationär dator samt annan teknik är installerad i podiebordet Hus A AK2 137, A1 311, A1 338, A2 119 * Hus B BE 014, BE 015, BE 036, B1 115 *, B3 313, B3 332 ** Hus C CK 20 *, CE 04, CE 38**, C1 05 * ** Datorsal, saknar dokumentkamera och trådlös mikrofon. Saknar dokumentkamera och trådlös mikrofon. Knappsatsen är placerad bredvid skrivtavlan/projektorduken och avsikten är att styra all teknik från denna och förenkla det som ibland kan vara komplicerat, fjärrkontroller behövs inte. Support Vid problem eller frågor, kontakta AV-teknikerna via e-post av-tekniker@ped.gu.se eller telefon: Hus A: Michael Hus B och C: Attila Stefan

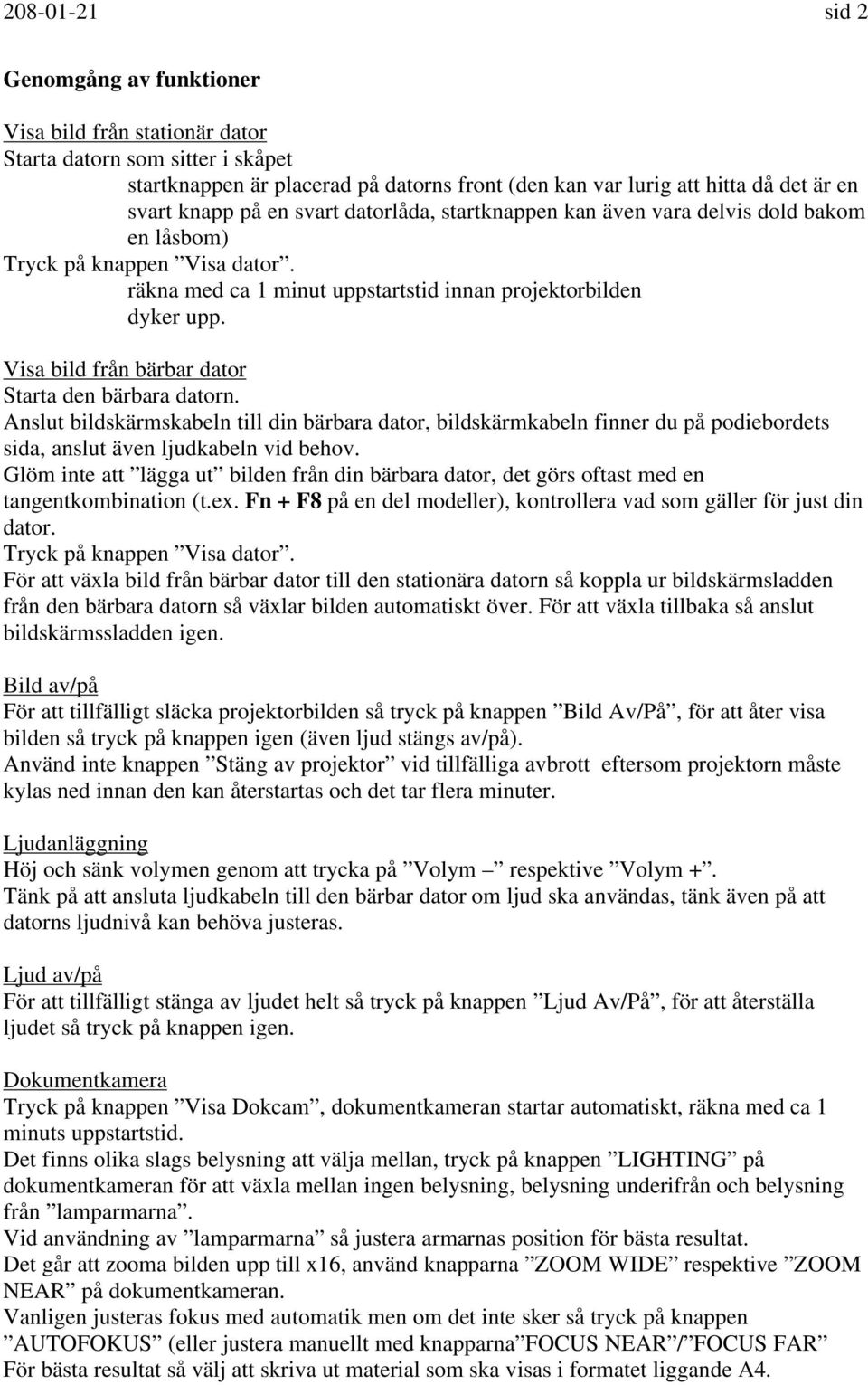

2 sid 2 Genomgång av funktioner Visa bild från stationär dator Starta datorn som sitter i skåpet startknappen är placerad på datorns front (den kan var lurig att hitta då det är en svart knapp på en svart datorlåda, startknappen kan även vara delvis dold bakom en låsbom) Tryck på knappen Visa dator. räkna med ca 1 minut uppstartstid innan projektorbilden dyker upp. Visa bild från bärbar dator Starta den bärbara datorn. Anslut bildskärmskabeln till din bärbara dator, bildskärmkabeln finner du på podiebordets sida, anslut även ljudkabeln vid behov. Glöm inte att lägga ut bilden från din bärbara dator, det görs oftast med en tangentkombination (t.ex. Fn + F8 på en del modeller), kontrollera vad som gäller för just din dator. Tryck på knappen Visa dator. För att växla bild från bärbar dator till den stationära datorn så koppla ur bildskärmsladden från den bärbara datorn så växlar bilden automatiskt över. För att växla tillbaka så anslut bildskärmssladden igen. Bild av/på För att tillfälligt släcka projektorbilden så tryck på knappen Bild Av/På, för att åter visa bilden så tryck på knappen igen (även ljud stängs av/på). Använd inte knappen Stäng av projektor vid tillfälliga avbrott eftersom projektorn måste kylas ned innan den kan återstartas och det tar flera minuter. Ljudanläggning Höj och sänk volymen genom att trycka på Volym respektive Volym +. Tänk på att ansluta ljudkabeln till den bärbar dator om ljud ska användas, tänk även på att datorns ljudnivå kan behöva justeras. Ljud av/på För att tillfälligt stänga av ljudet helt så tryck på knappen Ljud Av/På, för att återställa ljudet så tryck på knappen igen. Dokumentkamera Tryck på knappen Visa Dokcam, dokumentkameran startar automatiskt, räkna med ca 1 minuts uppstartstid. Det finns olika slags belysning att välja mellan, tryck på knappen LIGHTING på dokumentkameran för att växla mellan ingen belysning, belysning underifrån och belysning från lamparmarna. Vid användning av lamparmarna så justera armarnas position för bästa resultat. Det går att zooma bilden upp till x16, använd knapparna ZOOM WIDE respektive ZOOM NEAR på dokumentkameran. Vanligen justeras fokus med automatik men om det inte sker så tryck på knappen AUTOFOKUS (eller justera manuellt med knapparna FOCUS NEAR / FOCUS FAR För bästa resultat så välj att skriva ut material som ska visas i formatet liggande A4.

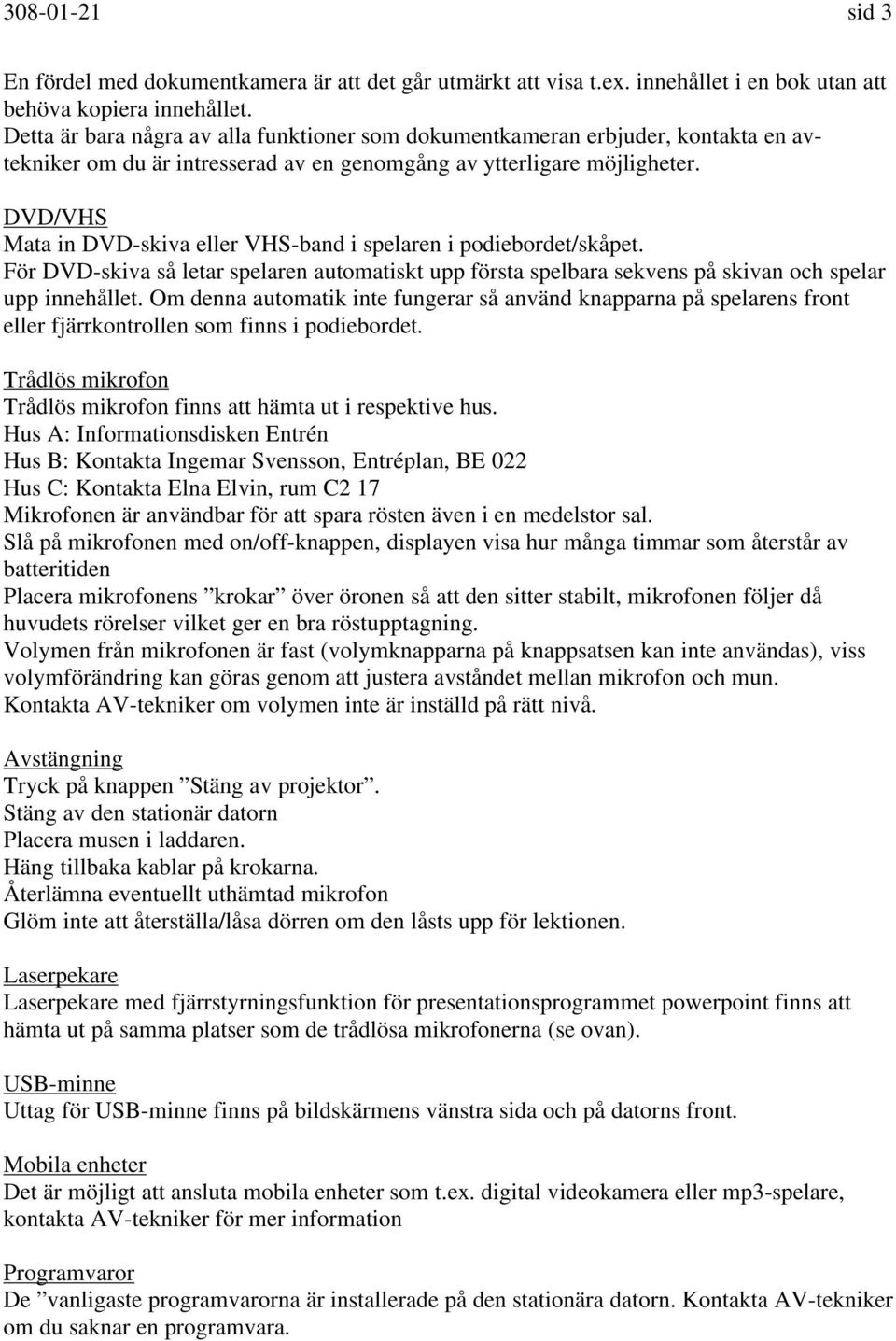

3 sid 3 En fördel med dokumentkamera är att det går utmärkt att visa t.ex. innehållet i en bok utan att behöva kopiera innehållet. Detta är bara några av alla funktioner som dokumentkameran erbjuder, kontakta en avtekniker om du är intresserad av en genomgång av ytterligare möjligheter. DVD/VHS Mata in DVD-skiva eller VHS-band i spelaren i podiebordet/skåpet. För DVD-skiva så letar spelaren automatiskt upp första spelbara sekvens på skivan och spelar upp innehållet. Om denna automatik inte fungerar så använd knapparna på spelarens front eller fjärrkontrollen som finns i podiebordet. Trådlös mikrofon Trådlös mikrofon finns att hämta ut i respektive hus. Hus A: Informationsdisken Entrén Hus B: Kontakta Ingemar Svensson, Entréplan, BE 022 Hus C: Kontakta Elna Elvin, rum C2 17 Mikrofonen är användbar för att spara rösten även i en medelstor sal. Slå på mikrofonen med on/off-knappen, displayen visa hur många timmar som återstår av batteritiden Placera mikrofonens krokar över öronen så att den sitter stabilt, mikrofonen följer då huvudets rörelser vilket ger en bra röstupptagning. Volymen från mikrofonen är fast (volymknapparna på knappsatsen kan inte användas), viss volymförändring kan göras genom att justera avståndet mellan mikrofon och mun. Kontakta AV-tekniker om volymen inte är inställd på rätt nivå. Avstängning Tryck på knappen Stäng av projektor. Stäng av den stationär datorn Placera musen i laddaren. Häng tillbaka kablar på krokarna. Återlämna eventuellt uthämtad mikrofon Glöm inte att återställa/låsa dörren om den låsts upp för lektionen. Laserpekare Laserpekare med fjärrstyrningsfunktion för presentationsprogrammet powerpoint finns att hämta ut på samma platser som de trådlösa mikrofonerna (se ovan). USB-minne Uttag för USB-minne finns på bildskärmens vänstra sida och på datorns front. Mobila enheter Det är möjligt att ansluta mobila enheter som t.ex. digital videokamera eller mp3-spelare, kontakta AV-tekniker för mer information Programvaror De vanligaste programvarorna är installerade på den stationära datorn. Kontakta AV-tekniker om du saknar en programvara.

4 sid 1

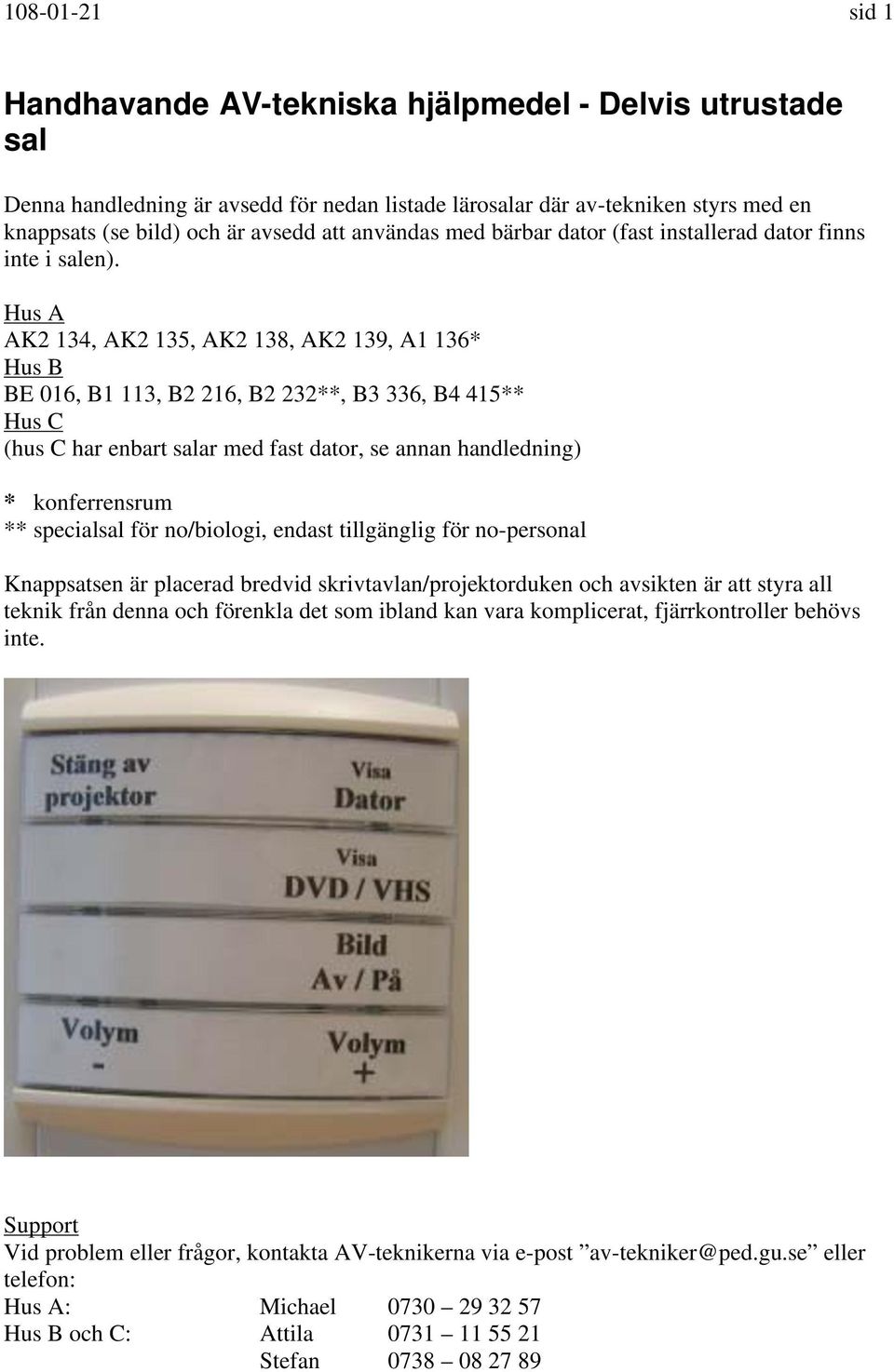

5 sid 1 Handhavande AV-tekniska hjälpmedel - Delvis utrustade sal Denna handledning är avsedd för nedan listade lärosalar där av-tekniken styrs med en knappsats (se bild) och är avsedd att användas med bärbar dator (fast installerad dator finns inte i salen). Hus A AK2 134, AK2 135, AK2 138, AK2 139, A1 136* Hus B BE 016, B1 113, B2 216, B2 232**, B3 336, B4 415** Hus C (hus C har enbart salar med fast dator, se annan handledning) * konferrensrum ** specialsal för no/biologi, endast tillgänglig för no-personal Knappsatsen är placerad bredvid skrivtavlan/projektorduken och avsikten är att styra all teknik från denna och förenkla det som ibland kan vara komplicerat, fjärrkontroller behövs inte. Support Vid problem eller frågor, kontakta AV-teknikerna via e-post av-tekniker@ped.gu.se eller telefon: Hus A: Michael Hus B och C: Attila Stefan

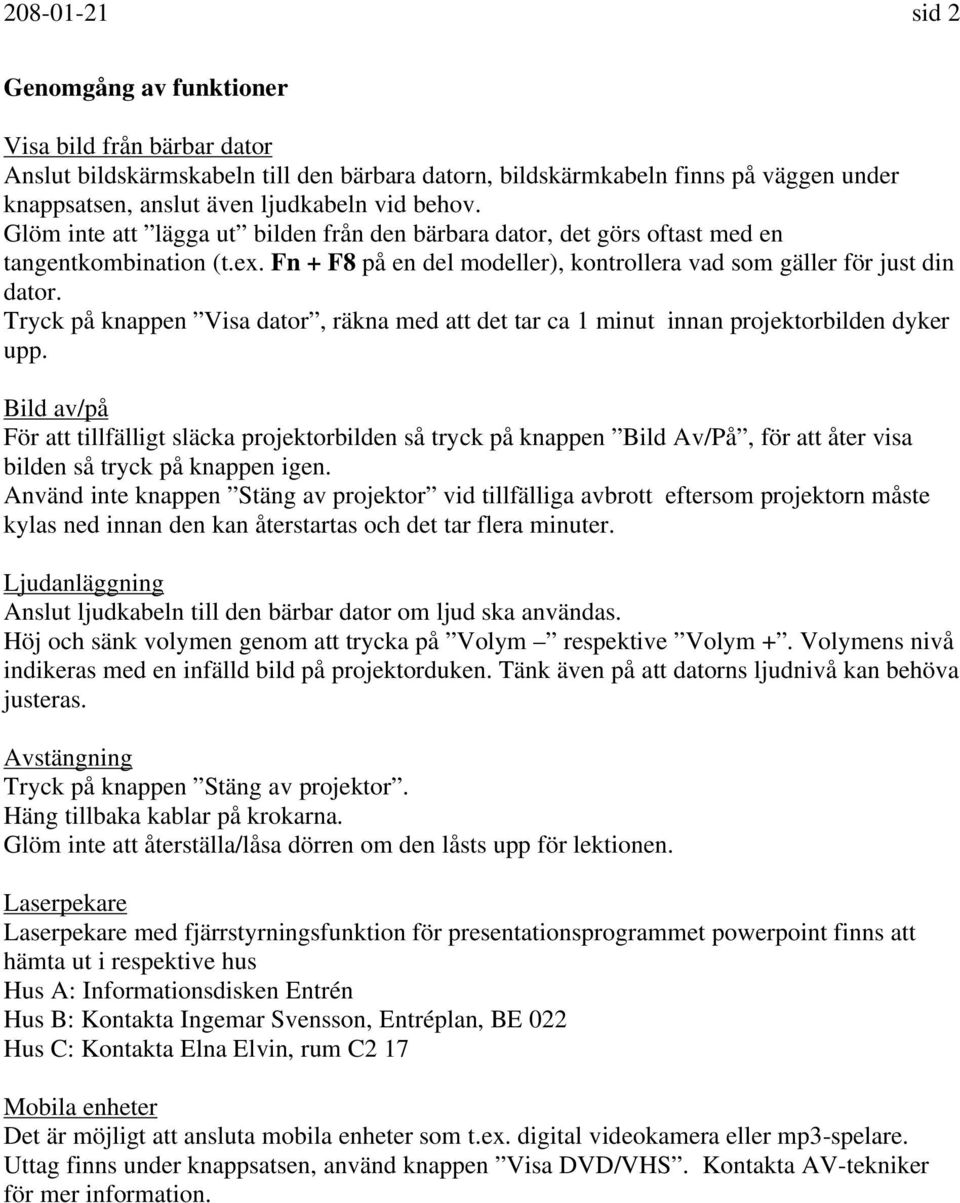

6 sid 2 Genomgång av funktioner Visa bild från bärbar dator Anslut bildskärmskabeln till den bärbara datorn, bildskärmkabeln finns på väggen under knappsatsen, anslut även ljudkabeln vid behov. Glöm inte att lägga ut bilden från den bärbara dator, det görs oftast med en tangentkombination (t.ex. Fn + F8 på en del modeller), kontrollera vad som gäller för just din dator. Tryck på knappen Visa dator, räkna med att det tar ca 1 minut innan projektorbilden dyker upp. Bild av/på För att tillfälligt släcka projektorbilden så tryck på knappen Bild Av/På, för att åter visa bilden så tryck på knappen igen. Använd inte knappen Stäng av projektor vid tillfälliga avbrott eftersom projektorn måste kylas ned innan den kan återstartas och det tar flera minuter. Ljudanläggning Anslut ljudkabeln till den bärbar dator om ljud ska användas. Höj och sänk volymen genom att trycka på Volym respektive Volym +. Volymens nivå indikeras med en infälld bild på projektorduken. Tänk även på att datorns ljudnivå kan behöva justeras. Avstängning Tryck på knappen Stäng av projektor. Häng tillbaka kablar på krokarna. Glöm inte att återställa/låsa dörren om den låsts upp för lektionen. Laserpekare Laserpekare med fjärrstyrningsfunktion för presentationsprogrammet powerpoint finns att hämta ut i respektive hus Hus A: Informationsdisken Entrén Hus B: Kontakta Ingemar Svensson, Entréplan, BE 022 Hus C: Kontakta Elna Elvin, rum C2 17 Mobila enheter Det är möjligt att ansluta mobila enheter som t.ex. digital videokamera eller mp3-spelare. Uttag finns under knappsatsen, använd knappen Visa DVD/VHS. Kontakta AV-tekniker för mer information.
