samt en av F-knapparna högst upp på tangentbordet med antingen en bild på en liten skärm eller texten LCD/CRT

Transkript

1 Anslutning av extern skärm eller projektor i Windows Fn + Fx Det enklaste knepet att försöka först är att försöka med datorns egna knappkombination för att ansluta till extern skärm/projektor. Denna knappkombination är på bärbara datorer oftast en knapp som det står Fn på samt en av F-knapparna högst upp på tangentbordet med antingen en bild på en liten skärm eller texten LCD/CRT OBS!! Det är inte tvunget knappen f4 utan kan vara vilken av f-tangenterna som helst. Denna knappkombination växlar i Windows XP och bakåt mellan tre lägen: Bild endast på dator. Bild på dator och extern skärm Bild på endast extern skärm I Windows Vista och framåt växlar knappkombinationen däremot mellan 4 lägen: Bild endast på dator. Bild på dator och extern skärm med utökat skrivbord på den externa skärmen. Bild på dator och extern skärm med klonad bild av datorbilden på den externa skärmen. Bild på endast extern skärm Vanliga Windowsinställningar Det man härnäst kan försöka med är att justera inställningarna i windows. Högerklicka på skrivbordet så får du fram följande meny där du väljer Egenskaper. Därefter välj fliken inställningar för att få fram följande meny. Sänk skärmupplösningen tills du får bra bild på din externa skärm eller projektor. Projektorerna i hörsalarna har 1024x768 som standardupplösning.

2 Du kan prova att högerklicka på skärm nummer 2 som är skuggad och välja Ansluten för att se om det hjälper dig att få bild. Olika grafikkort Ibland är det så att windowsinställningarna inte fungerar. Då är det så att Grafikkortstillverkaren har ett eget grafikinställningsprogram. Två exempel på dessa tillverkare är ATI och Intel. Intel Om du har ett grafikkort från Intel, högerklicka på skrivbordet och välj alternativet Grafikegenskaper. Det går också bra att högerklicka på Intels grafik-logga i startmenylistens högerkant och där välja Grafikegenskaper. ATI Högerklicka på skrivbordet. Om du i menyn hittar Catalyst(TM) Control Center så har du ett ATIgrafikkort. Starta Catalyst.

3 Välj avancerat läge längst ner till vänster.

4 I menyn bildskärmsegenskaper kan du nu göra inställningarna du vill göra för extern bildskärm. Vanligtvis är det ställa in en kloning av bilden på båda skärmar och ställa en upplösning och uppdateringsfrekvens som passar den externa skärmen eller projektorn. Hörsalarna har som sagt 1024x768 som standardupplösning och har en uppdateringsfrekvens på 60Hz.

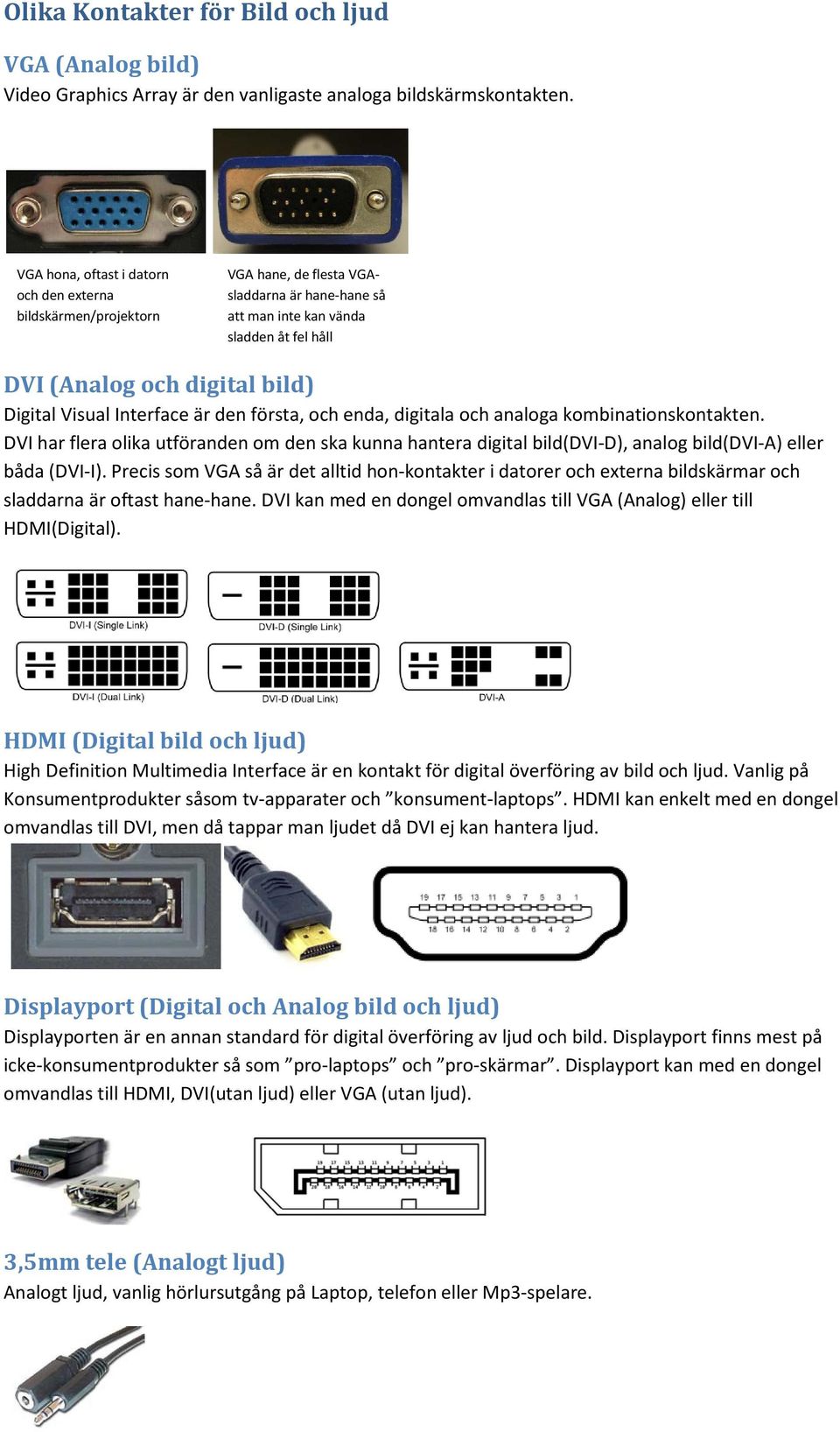

5 Olika Kontakter för Bild och ljud VGA (Analog bild) Video Graphics Array är den vanligaste analoga bildskärmskontakten. VGA hona, oftast i datorn och den externa bildskärmen/projektorn VGA hane, de flesta VGAsladdarna är hane-hane så att man inte kan vända sladden åt fel håll DVI (Analog och digital bild) Digital Visual Interface är den första, och enda, digitala och analoga kombinationskontakten. DVI har flera olika utföranden om den ska kunna hantera digital bild(dvi-d), analog bild(dvi-a) eller båda (DVI-I). Precis som VGA så är det alltid hon-kontakter i datorer och externa bildskärmar och sladdarna är oftast hane-hane. DVI kan med en dongel omvandlas till VGA (Analog) eller till HDMI(Digital). HDMI (Digital bild och ljud) High Definition Multimedia Interface är en kontakt för digital överföring av bild och ljud. Vanlig på Konsumentprodukter såsom tv-apparater och konsument-laptops. HDMI kan enkelt med en dongel omvandlas till DVI, men då tappar man ljudet då DVI ej kan hantera ljud. Displayport (Digital och Analog bild och ljud) Displayporten är en annan standard för digital överföring av ljud och bild. Displayport finns mest på icke-konsumentprodukter så som pro-laptops och pro-skärmar. Displayport kan med en dongel omvandlas till HDMI, DVI(utan ljud) eller VGA (utan ljud). 3,5mm tele (Analogt ljud) Analogt ljud, vanlig hörlursutgång på Laptop, telefon eller Mp3-spelare.
