Viktigt!! När projektorn stängts av måste fläkten kyla ned lampan. Innan fläkten stannar får strömmen absolut inte brytas!

Transkript

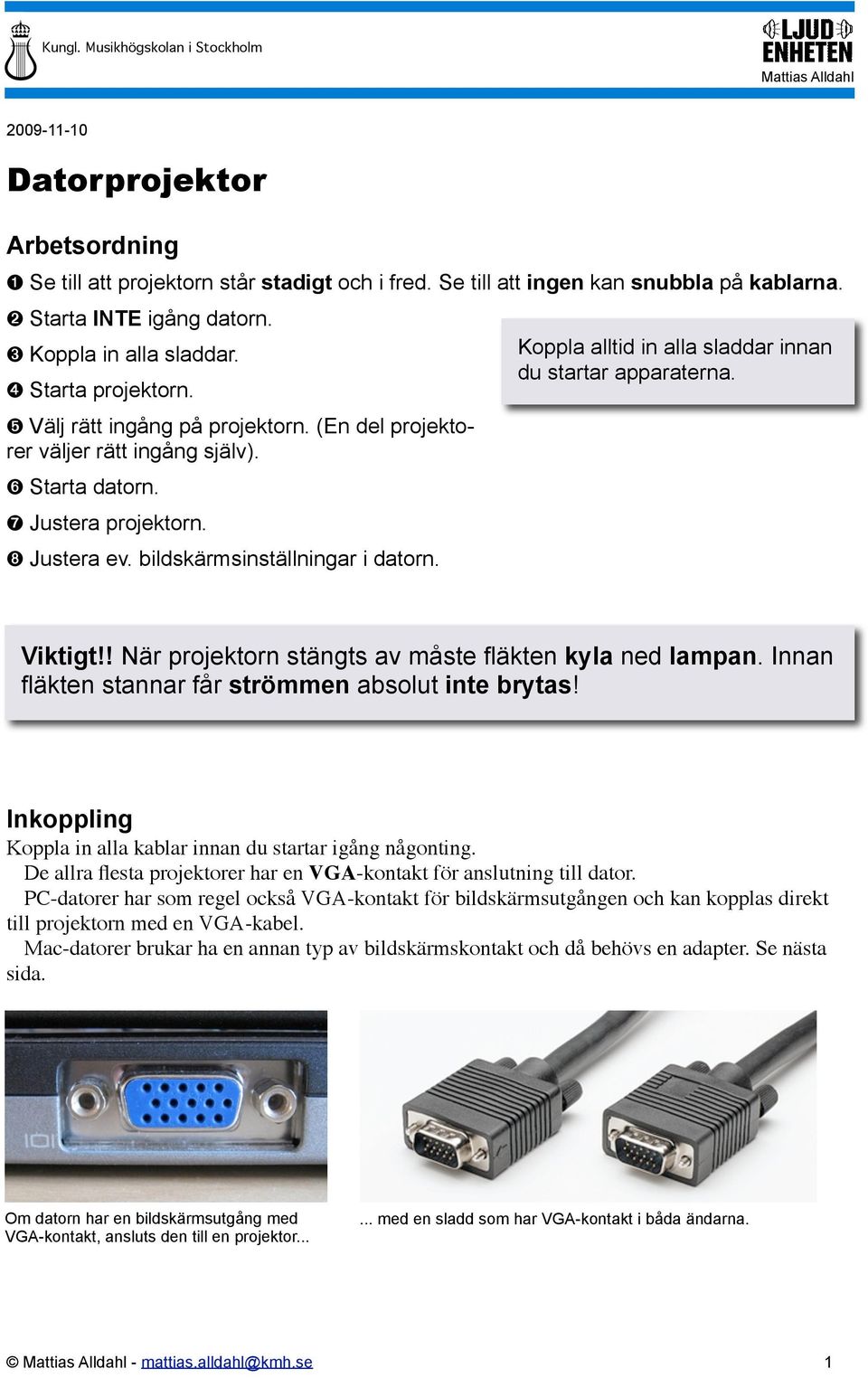

1 Datorprojektor Arbetsordning ➊ Se till att projektorn står stadigt och i fred. Se till att ingen kan snubbla på kablarna. ➋ Starta INTE igång datorn. ➌ Koppla in alla sladdar. ➍ Starta projektorn. ➎ Välj rätt ingång på projektorn. (En del projektorer väljer rätt ingång själv). ➏ Starta datorn. ➐ Justera projektorn. ➑ Justera ev. bildskärmsinställningar i datorn. Koppla alltid in alla sladdar innan du startar apparaterna. Viktigt!! När projektorn stängts av måste fläkten kyla ned lampan. Innan fläkten stannar får strömmen absolut inte brytas! Inkoppling Koppla in alla kablar innan du startar igång någonting. De allra flesta projektorer har en VGA-kontakt för anslutning till dator. PC-datorer har som regel också VGA-kontakt för bildskärmsutgången och kan kopplas direkt till projektorn med en VGA-kabel. Mac-datorer brukar ha en annan typ av bildskärmskontakt och då behövs en adapter. Se nästa sida. Om datorn har en bildskärmsutgång med VGA-kontakt, ansluts den till en projektor med en sladd som har VGA-kontakt i båda ändarna. - mattias.alldahl@kmh.se 1

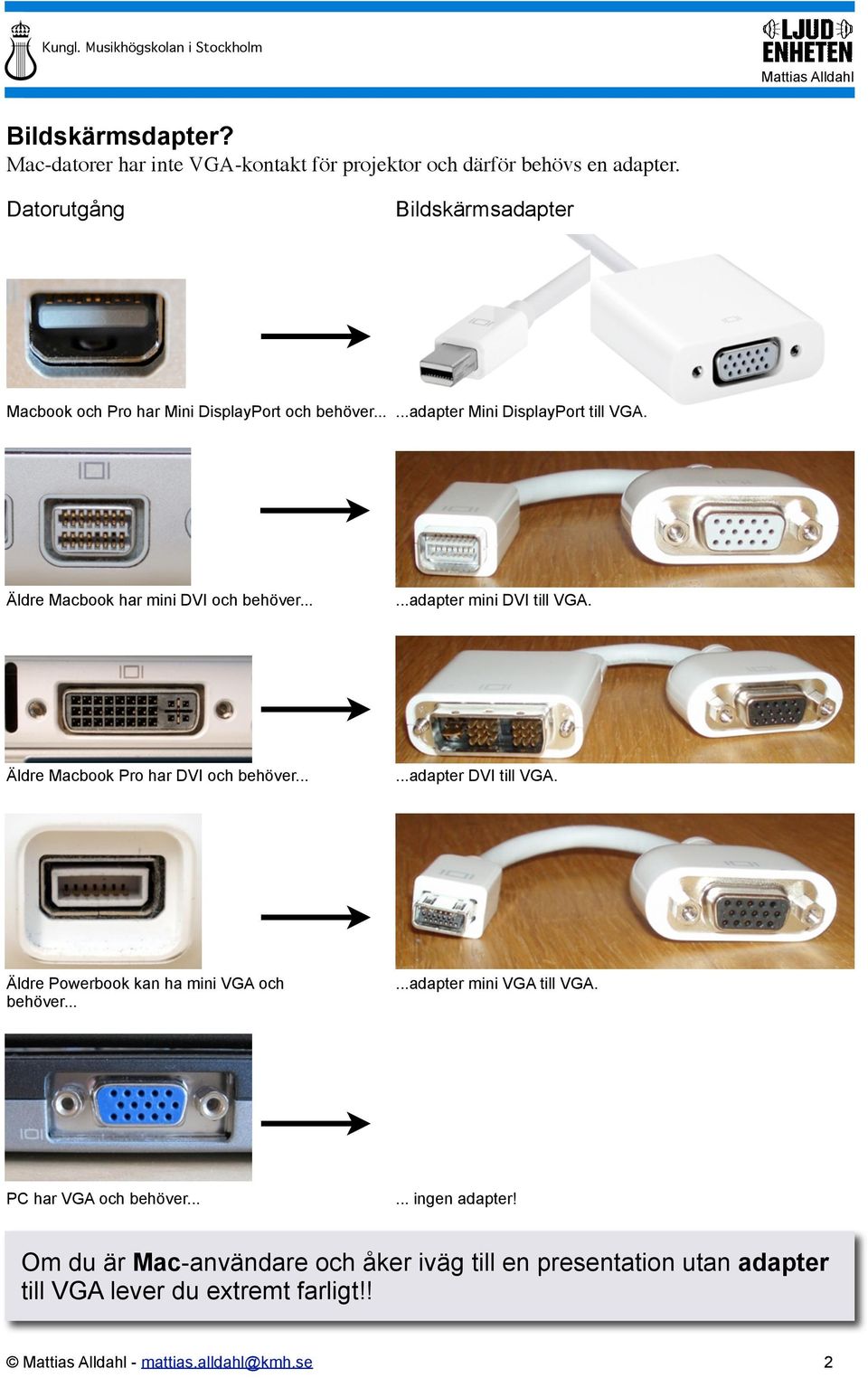

2 Bildskärmsdapter? Mac-datorer har inte VGA-kontakt för projektor och därför behövs en adapter. Datorutgång Bildskärmsadapter Macbook och Pro har Mini DisplayPort och behöver......adapter Mini DisplayPort till VGA. Äldre Macbook har mini DVI och behöver......adapter mini DVI till VGA. Äldre Macbook Pro har DVI och behöver......adapter DVI till VGA. Äldre Powerbook kan ha mini VGA och behöver......adapter mini VGA till VGA. PC har VGA och behöver ingen adapter! Om du är Mac-användare och åker iväg till en presentation utan adapter till VGA lever du extremt farligt!! - mattias.alldahl@kmh.se 2

3 Starta När alla kablar är inkopplade kan du starta projektorn och sen datorn. Inställningar i datorn - Mac Två inställningar i datorn kan behöva justeras. Bildskärmsdubblering innebär att projektorn och datorns skärm visar samma sak. Projektorns upplösning bestämmer storleken på bildens innehåll och hur mycket som får plats. ➊ Gå till menyn apple och välj Systeminställningar. ➋ Under Maskinvara, klicka på Bildskärmar. Först ska bilskärmsdubblering (om det är önskvärt) ordnas: ➌ Klicka på uppställning ➍ Klicka på Bildskärmsdubblering. Om projektorbilden har fel storlek på innehållet, behöver upplösningen ändras: ➎ Klicka på fönstret VGA-skärm. (Kan också heta projektorns modellbeteckning.) ➏ Välj upplösning 1024 x 768. Välj exempelvis 60 Hz. ➐ Om du blir ombedd att bekräfta, gör det. Det kan vara smart att visa bildskärmsintällningarna i menyraden. Bocka då för rutan. Den vanligaste upplösningen för projektorer är 1024 x 768. Den upplösningen kallas även XGA. - mattias.alldahl@kmh.se 3

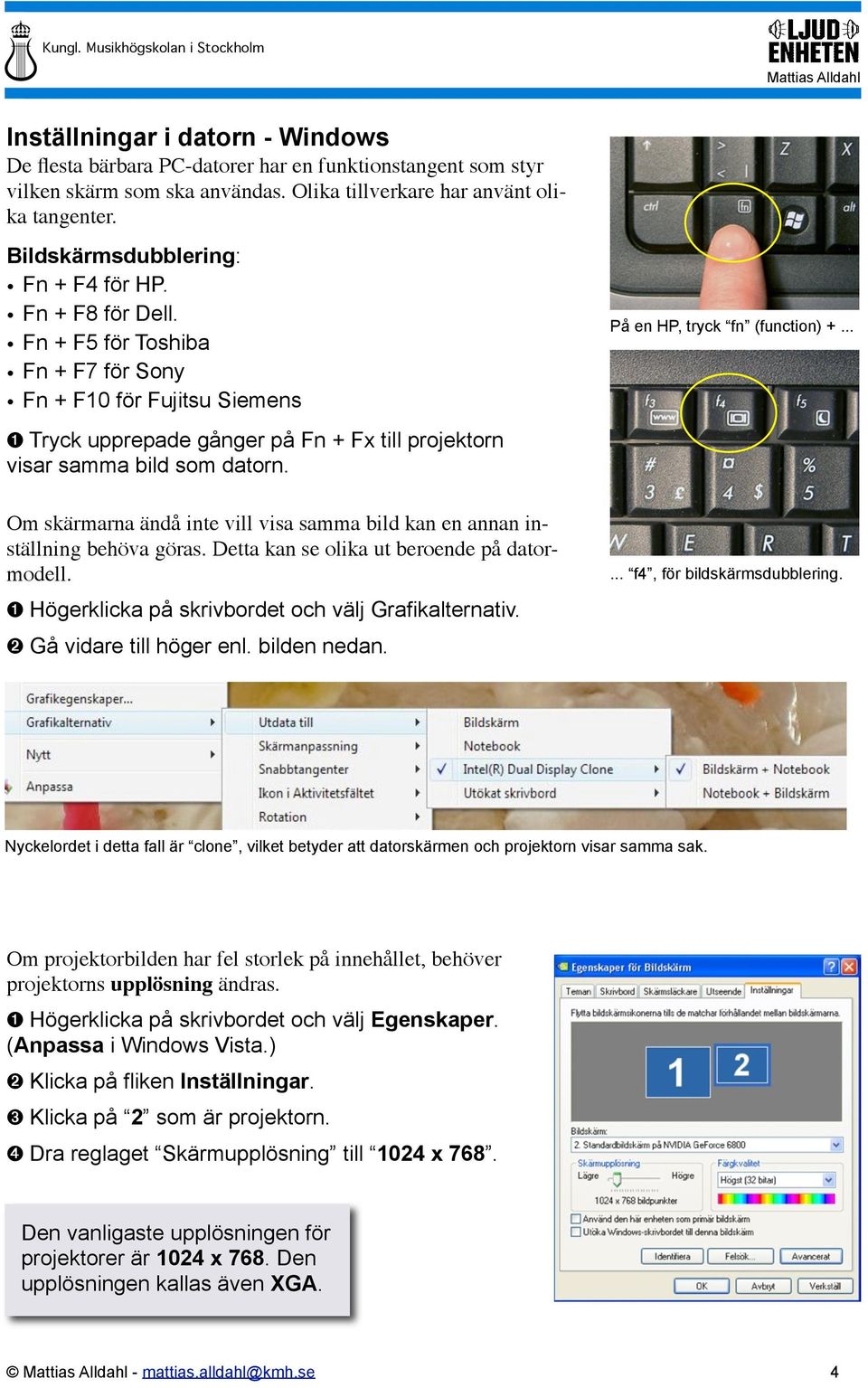

4 Inställningar i datorn - Windows De flesta bärbara PC-datorer har en funktionstangent som styr vilken skärm som ska användas. Olika tillverkare har använt olika tangenter. Bildskärmsdubblering: Fn + F4 för HP. Fn + F8 för Dell. Fn + F5 för Toshiba Fn + F7 för Sony Fn + F10 för Fujitsu Siemens ➊ Tryck upprepade gånger på Fn + Fx till projektorn visar samma bild som datorn. Om skärmarna ändå inte vill visa samma bild kan en annan inställning behöva göras. Detta kan se olika ut beroende på datormodell. ➊ Högerklicka på skrivbordet och välj Grafikalternativ. ➋ Gå vidare till höger enl. bilden nedan. På en HP, tryck fn (function) f4, för bildskärmsdubblering. Nyckelordet i detta fall är clone, vilket betyder att datorskärmen och projektorn visar samma sak. Om projektorbilden har fel storlek på innehållet, behöver projektorns upplösning ändras. ➊ Högerklicka på skrivbordet och välj Egenskaper. (Anpassa i Windows Vista.) ➋ Klicka på fliken Inställningar. ➌ Klicka på 2 som är projektorn. ➍ Dra reglaget Skärmupplösning till 1024 x 768. Den vanligaste upplösningen för projektorer är 1024 x 768. Den upplösningen kallas även XGA. - mattias.alldahl@kmh.se 4

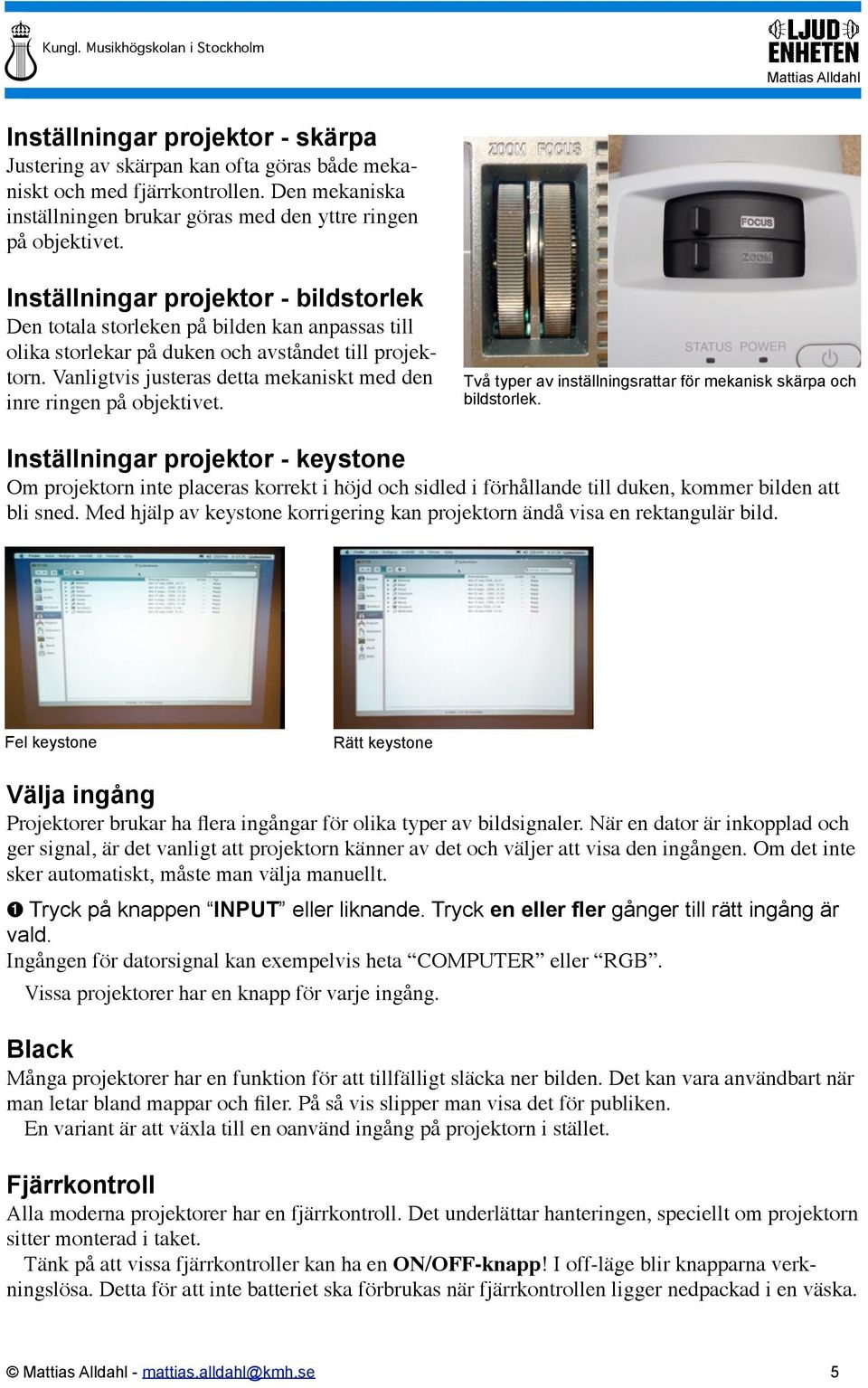

5 Inställningar projektor - skärpa Justering av skärpan kan ofta göras både mekaniskt och med fjärrkontrollen. Den mekaniska inställningen brukar göras med den yttre ringen på objektivet. Inställningar projektor - bildstorlek Den totala storleken på bilden kan anpassas till olika storlekar på duken och avståndet till projektorn. Vanligtvis justeras detta mekaniskt med den inre ringen på objektivet. Två typer av inställningsrattar för mekanisk skärpa och bildstorlek. Inställningar projektor - keystone Om projektorn inte placeras korrekt i höjd och sidled i förhållande till duken, kommer bilden att bli sned. Med hjälp av keystone korrigering kan projektorn ändå visa en rektangulär bild. Fel keystone Rätt keystone Välja ingång Projektorer brukar ha flera ingångar för olika typer av bildsignaler. När en dator är inkopplad och ger signal, är det vanligt att projektorn känner av det och väljer att visa den ingången. Om det inte sker automatiskt, måste man välja manuellt. ➊ Tryck på knappen INPUT eller liknande. Tryck en eller fler gånger till rätt ingång är vald. Ingången för datorsignal kan exempelvis heta COMPUTER eller RGB. Vissa projektorer har en knapp för varje ingång. Black Många projektorer har en funktion för att tillfälligt släcka ner bilden. Det kan vara användbart när man letar bland mappar och filer. På så vis slipper man visa det för publiken. En variant är att växla till en oanvänd ingång på projektorn i stället. Fjärrkontroll Alla moderna projektorer har en fjärrkontroll. Det underlättar hanteringen, speciellt om projektorn sitter monterad i taket. Tänk på att vissa fjärrkontroller kan ha en ON/OFF-knapp! I off-läge blir knapparna verkningslösa. Detta för att inte batteriet ska förbrukas när fjärrkontrollen ligger nedpackad i en väska. - mattias.alldahl@kmh.se 5
