geoliner 550 prism Noggrann Lätt att använda Professionell hjulinställning med två-kamerateknik

Transkript

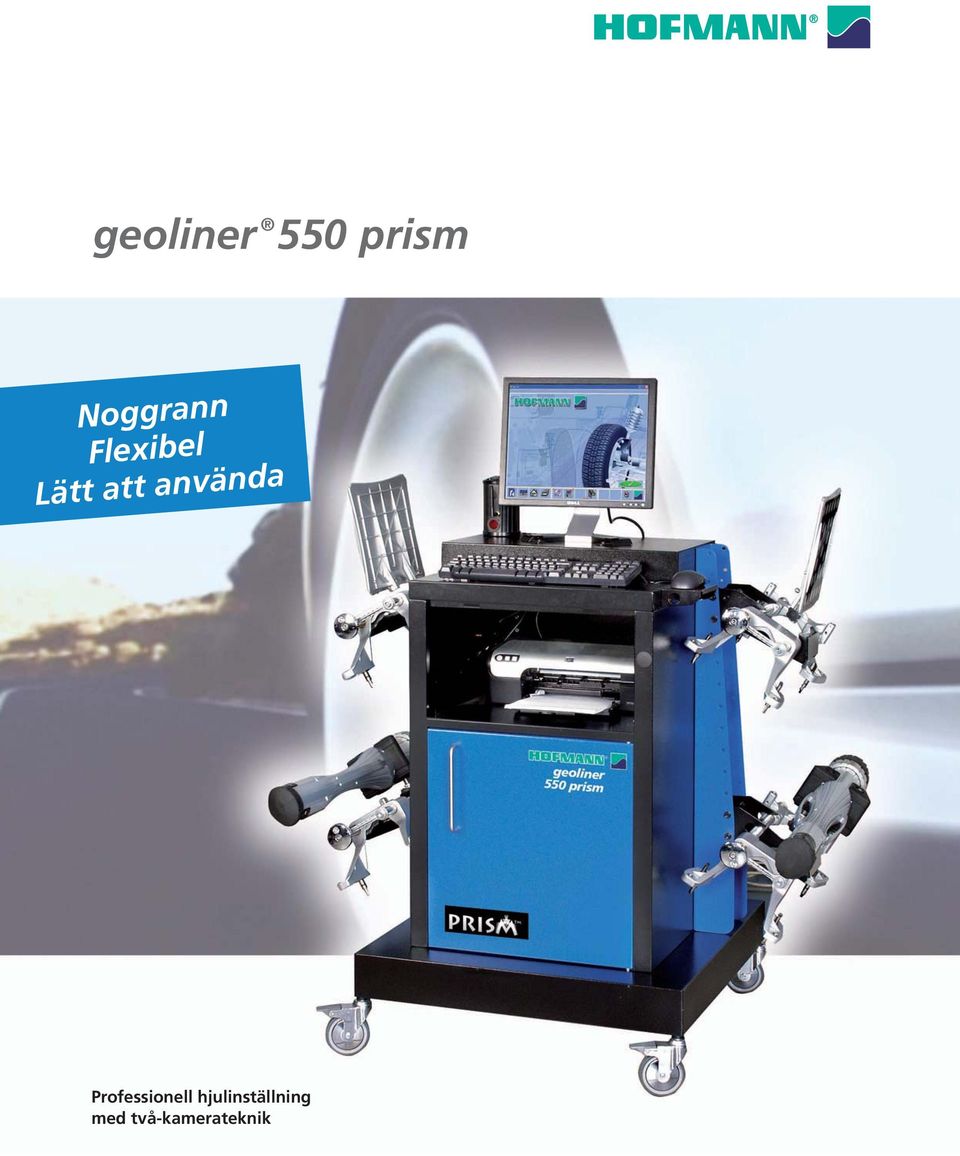

1 Noggrann Flexibel Lätt att använda Professionell hjulinställning med två-kamerateknik

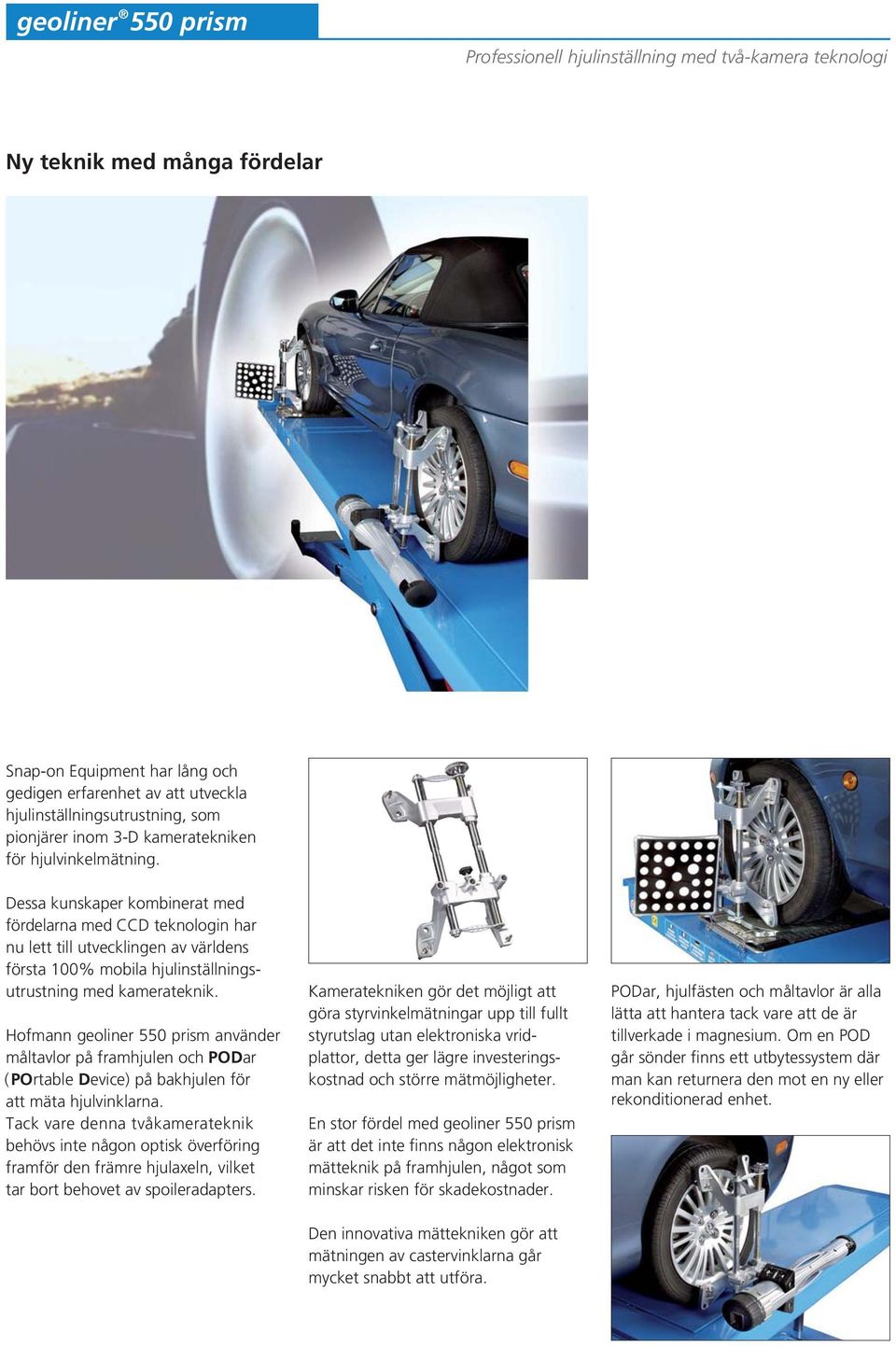

2 Ny teknik med många fördelar Snap-on Equipment har lång och gedigen erfarenhet av att utveckla hjulinställningsutrustning, som pionjärer inom 3-D kameratekniken för hjulvinkelmätning. Dessa kunskaper kombinerat med fördelarna med CCD teknologin har nu lett till utvecklingen av världens första 100% mobila hjulinställningsutrustning med kamerateknik. Hofmann geoliner 550 prism använder måltavlor på framhjulen och PODar (POrtable Device) på bakhjulen för att mäta hjulvinklarna. Tack vare denna tvåkamerateknik behövs inte någon optisk överföring framför den främre hjulaxeln, vilket tar bort behovet av spoileradapters. Kameratekniken gör det möjligt att göra styrvinkelmätningar upp till fullt styrutslag utan elektroniska vridplattor, detta ger lägre investeringskostnad och större mätmöjligheter. En stor fördel med geoliner 550 prism är att det inte finns någon elektronisk mätteknik på framhjulen, något som minskar risken för skadekostnader. Den innovativa mättekniken gör att mätningen av castervinklarna går mycket snabbt att utföra. PODar, hjulfästen och måltavlor är alla lätta att hantera tack vare att de är tillverkade i magnesium. Om en POD går sönder finns ett utbytessystem där man kan returnera den mot en ny eller rekonditionerad enhet.

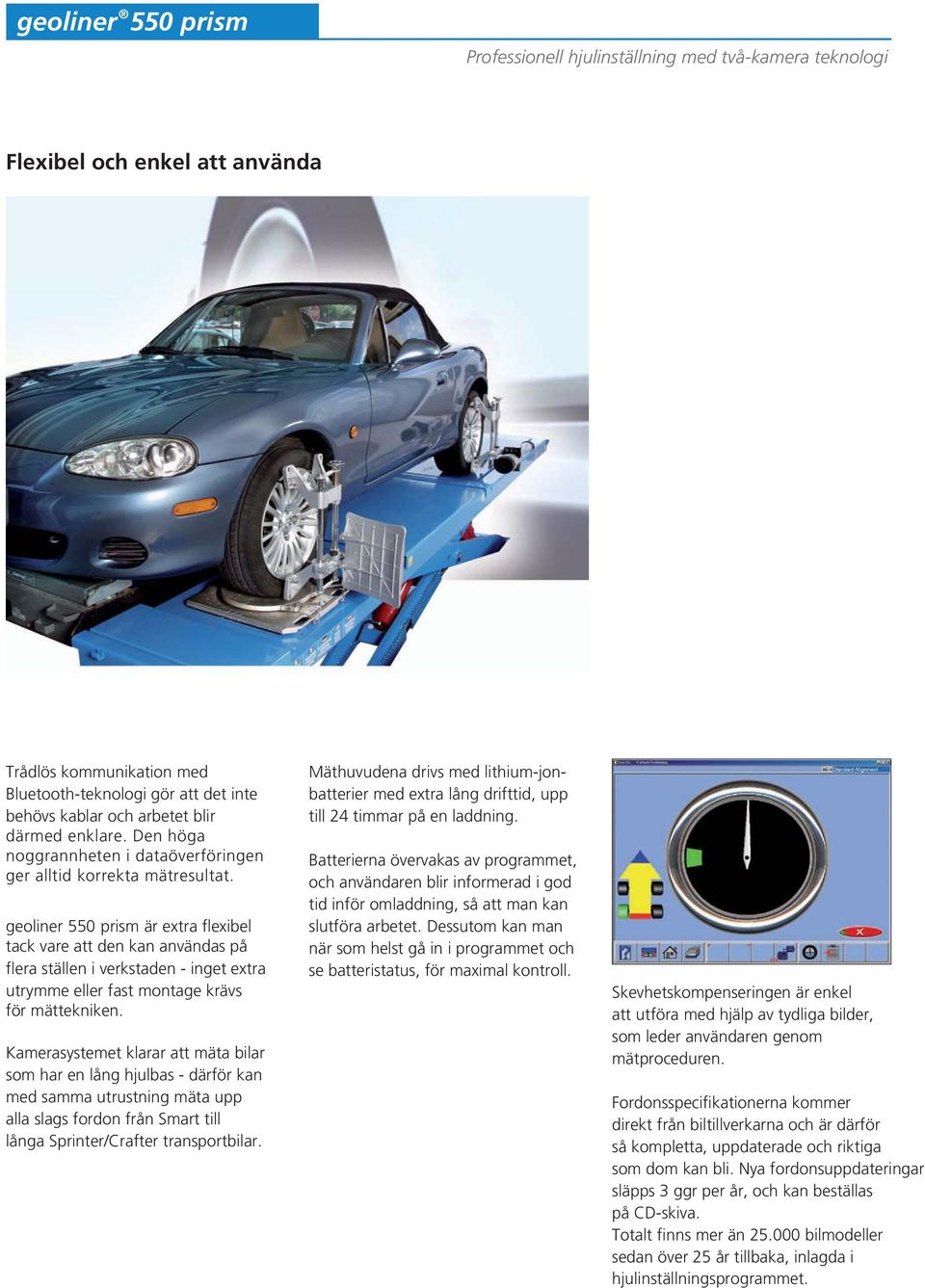

3 Flexibel och enkel att använda Trådlös kommunikation med Bluetooth-teknologi gör att det inte behövs kablar och arbetet blir därmed enklare. Den höga noggrannheten i dataöverföringen ger alltid korrekta mätresultat. geoliner 550 prism är extra flexibel tack vare att den kan användas på flera ställen i verkstaden - inget extra utrymme eller fast montage krävs för mättekniken. Kamerasystemet klarar att mäta bilar som har en lång hjulbas - därför kan med samma utrustning mäta upp alla slags fordon från Smart till långa Sprinter/Crafter transportbilar. Mäthuvudena drivs med lithium-jonbatterier med extra lång drifttid, upp till 24 timmar på en laddning. Batterierna övervakas av programmet, och användaren blir informerad i god tid inför omladdning, så att man kan slutföra arbetet. Dessutom kan man när som helst gå in i programmet och se batteristatus, för maximal kontroll. Skevhetskompenseringen är enkel att utföra med hjälp av tydliga bilder, som leder användaren genom mätproceduren. Fordonsspecifikationerna kommer direkt från biltillverkarna och är därför så kompletta, uppdaterade och riktiga som dom kan bli. Nya fordonsuppdateringar släpps 3 ggr per år, och kan beställas på CD-skiva. Totalt finns mer än bilmodeller sedan över 25 år tillbaka, inlagda i hjulinställningsprogrammet.

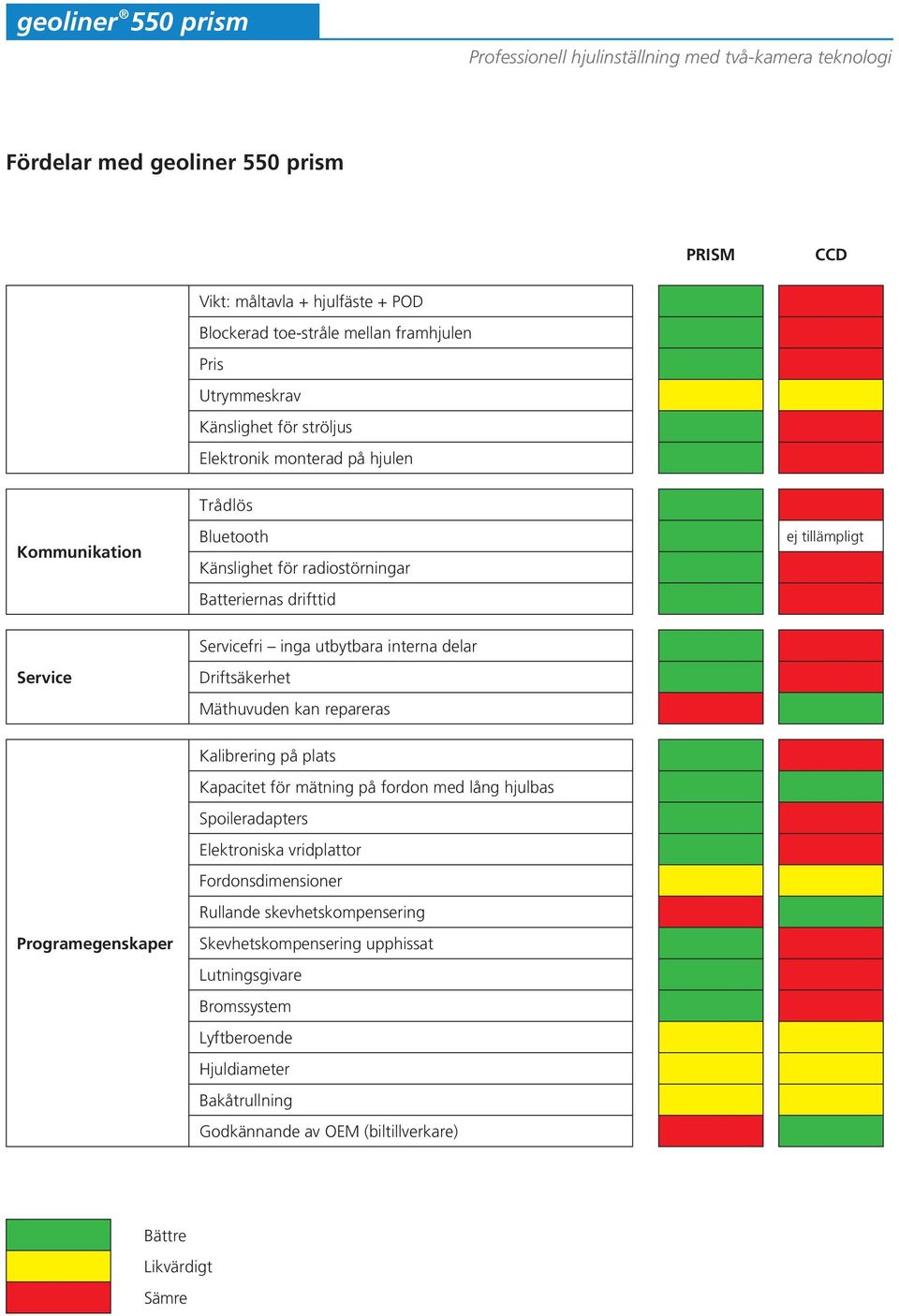

4 Fördelar med geoliner 550 prism PRISM CCD Vikt: måltavla + hjulfäste + POD Blockerad toe-stråle mellan framhjulen Pris Utrymmeskrav Känslighet för ströljus Elektronik monterad på hjulen Kommunikation Trådlös Bluetooth Känslighet för radiostörningar Batteriernas drifttid ej tillämpligt Service Servicefri inga utbytbara interna delar Driftsäkerhet Mäthuvuden kan repareras Programegenskaper Kalibrering på plats Kapacitet för mätning på fordon med lång hjulbas Spoileradapters Elektroniska vridplattor Fordonsdimensioner Rullande skevhetskompensering Skevhetskompensering upphissat Lutningsgivare Bromssystem Lyftberoende Hjuldiameter Bakåtrullning Godkännande av OEM (biltillverkare) Bättre Likvärdigt Sämre

5 Egenskaper Allmänna egenskaper Svenskspråkigt Windows Vista Ultimate operativsystem & hjulinställningsprogram PRO32 på svenska Fordonsspecifikationer +25 år Möjlighet att skapa/lägga in egna specifikationer Regionalt anpassad databas för fordonsspecifikationer Systemdiagnostik för hårdvara Säkerhetskopiering/återställning av kalibreringsvärden Effektivitetshöjande funktioner Inbyggt hjälpsystem Justeringsbilder i form av 3-D animationer Extra information om nödvändiga verktyg, originaldelar och justeringsinstruktioner Advancerad kunddatabas med möjlighet att hämta upp gamla mätningar Säkerhetskopiering/återställning av kunddatabas Flertal olika utskriftsprotokoll att välja bland Flertal olika mätenheter att välja bland Utjämna-toe varning Extra Mätningar Caster & SAI på vridplattor SAI upphissat Toe Out vid sväng Karosshöjdsberoende fordonsspecifikationer FrameCheckTM - ramkontrollfunktion för lätta transportbilar Extra Justeringsfunktioner Live Caster, Camber & Toe på vridplattor Live Caster, Camber & Toe upphissat Camber & Toe på vridplattor (frusen Caster) Camber & Toe upphissat (frusen Caster) Justering A-Armar Bakre shims

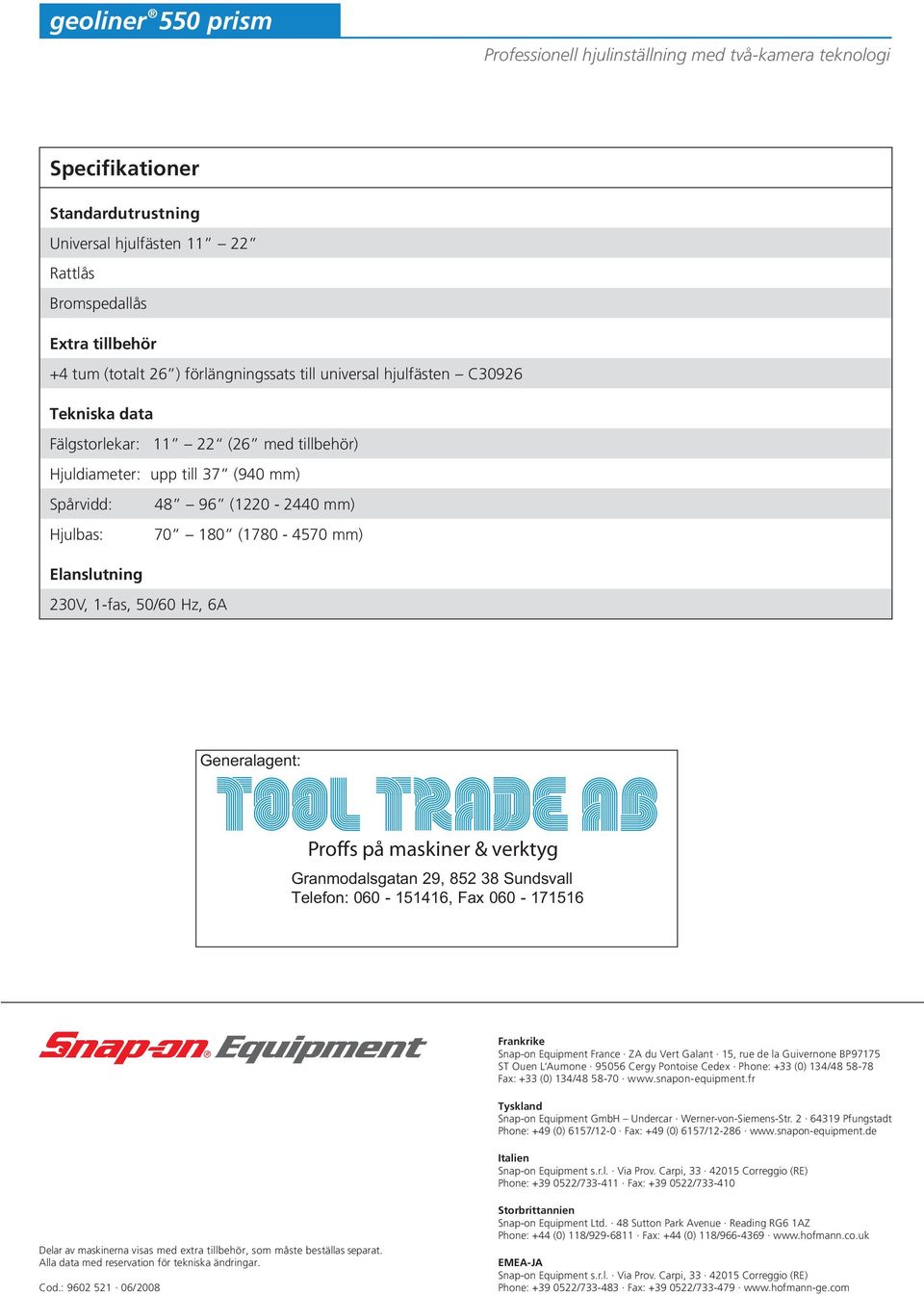

6 Specifikationer Standardutrustning Universal hjulfästen Rattlås Bromspedallås Extra tillbehör +4 tum (totalt 26 ) förlängningssats till universal hjulfästen C30926 Tekniska data Fälgstorlekar: (26 med tillbehör) Hjuldiameter: upp till 37 (940 mm) Spårvidd: ( mm) Hjulbas: ( mm) Elanslutning 230V, 1-fas, 50/60 Hz, 6A Generalagent: Proffs på maskiner & verktyg Granmodalsgatan 29, Sundsvall Telefon: , Fax Frankrike Snap-on Equipment France ZA du Vert Galant 15, rue de la Guivernone BP97175 ST Ouen L Aumone Cergy Pontoise Cedex Phone: +33 (0) 134/ Fax: +33 (0) 134/ Tyskland Snap-on Equipment GmbH Undercar Werner-von-Siemens-Str Pfungstadt Phone: +49 (0) 6157/12-0 Fax: +49 (0) 6157/ Italien Snap-on Equipment s.r.l. Via Prov. Carpi, Correggio (RE) Phone: / Fax: / Delar av maskinerna visas med extra tillbehör, som måste beställas separat. Alla data med reservation för tekniska ändringar. Cod.: /2008 Storbrittannien Snap-on Equipment Ltd. 48 Sutton Park Avenue Reading RG6 1AZ Phone: +44 (0) 118/ Fax: +44 (0) 118/ EMEA-JA Snap-on Equipment s.r.l. Via Prov. Carpi, Correggio (RE) Phone: / Fax: /
