Bruksanvisning Cebex SE7000

Transkript

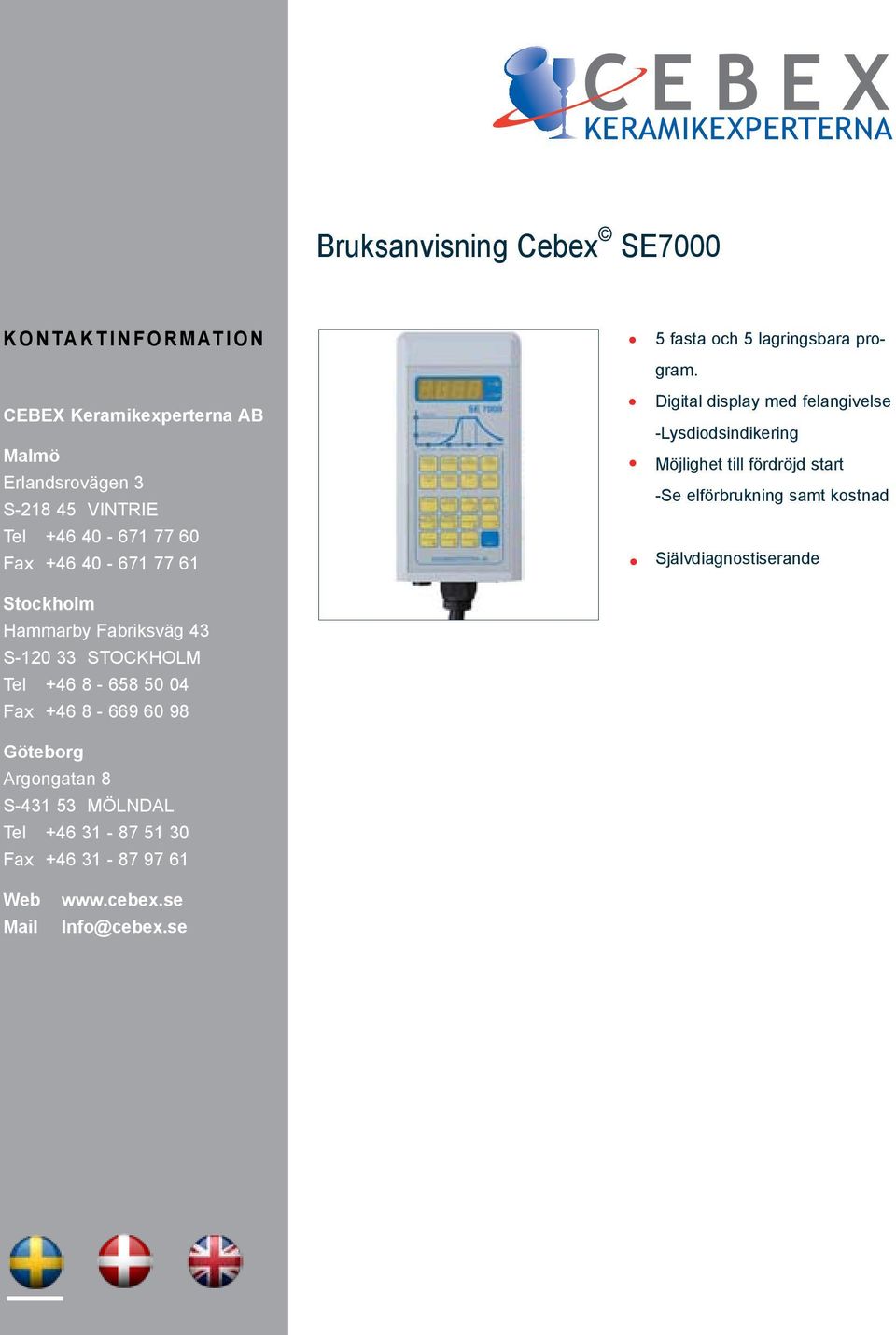

1 Bruksanvisning Cebex SE7000 KONTAKTINFORMATION CEBEX Keramikexperterna AB Malmö Erlandsrovägen 3 S VINTRIE Tel Fax fasta och 5 lagringsbara program. Digital display med felangivelse -Lysdiodsindikering Möjlighet till fördröjd start -Se elförbrukning samt kostnad Självdiagnostiserande Stockholm Hammarby Fabriksväg 43 S STOCKHOLM Tel Fax Göteborg Argongatan 8 S MÖLNDAL Tel Fax Web Mail Info@cebex.se

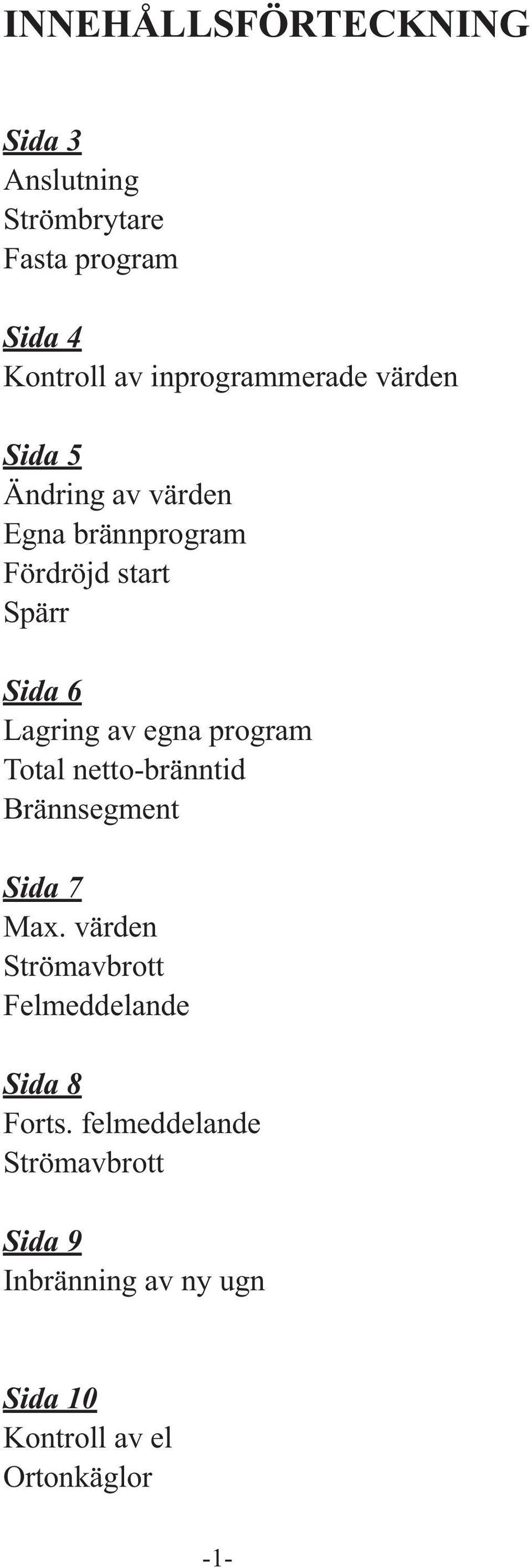

2 INNEHÅLLSFÖRTECKNING Sida 3 Anslutning Strömbrytare Fasta program Sida 4 Kontroll av inprogrammerade värden Sida 5 Ändring av värden Egna brännprogram Fördröjd start Spärr Sida 6 Lagring av egna program Total netto-bränntid Brännsegment Sida 7 Max. värden Strömavbrott Felmeddelande Sida 8 Forts. felmeddelande Strömavbrott Sida 9 Inbränning av ny ugn Sida 10 Kontroll av el Ortonkäglor -1-

3 Topptemp. SE 7000 C h.min Omslagstemp. Fördröjd start Uppvärmningstid Utjämningstid Avsvalning Uppvärmningstid Omslagstemperatur Topptemperatur Utjämningstid Fördröjd start Programlagring Spärr Total bränntid Program Porslinsmålning Skröj Skröj 790 C normal långsam Lergodsglasyr 1020 C 4 Stengodsglasyr 1250 C Start KERAMIKEXPERTERNA AB 1107a -2-

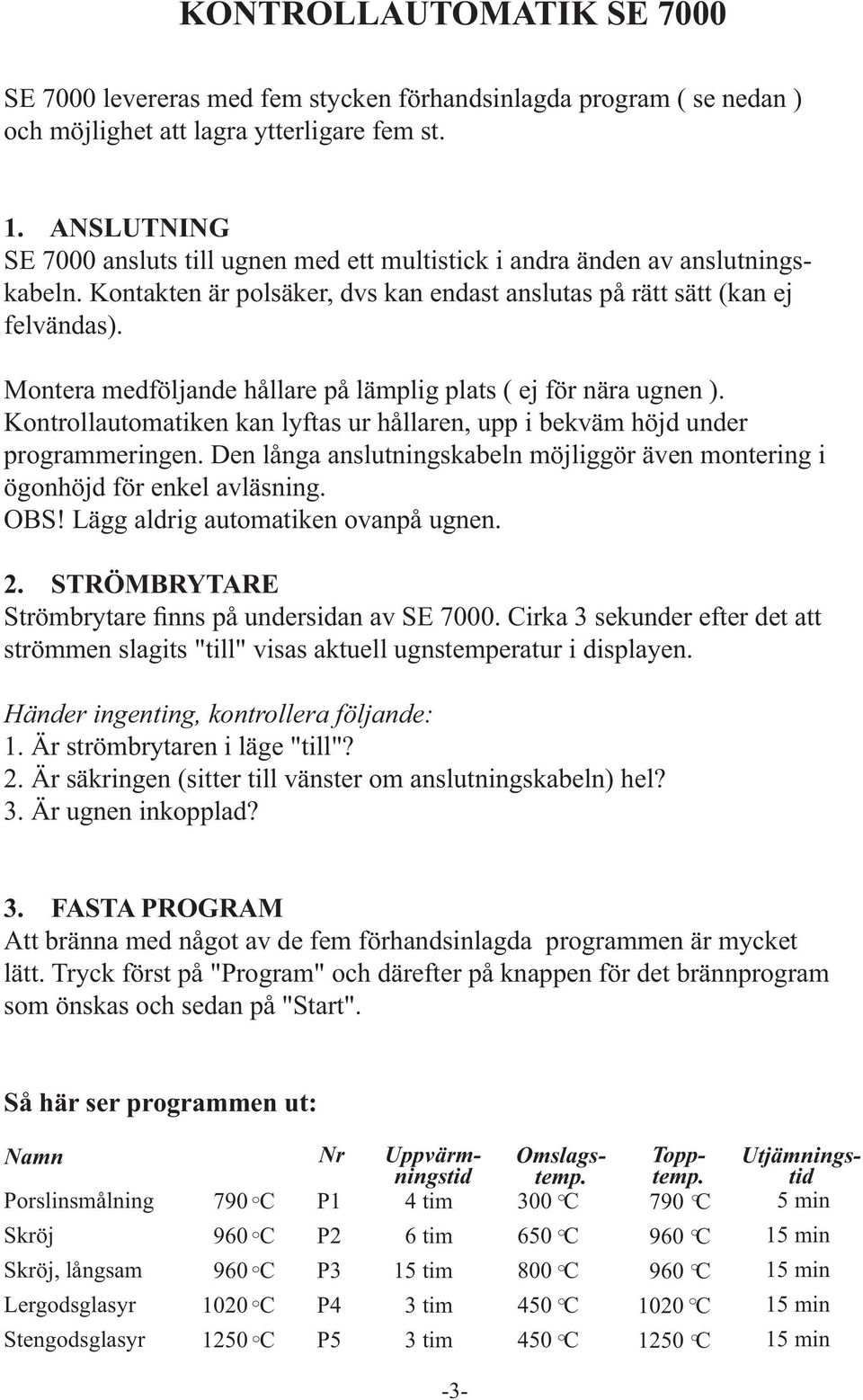

4 KONTROLLAUTOMATIK SE 7000 SE 7000 levereras med fem stycken förhandsinlagda program ( se nedan ) och möjlighet att lagra ytterligare fem st. 1. ANSLUTNING SE 7000 ansluts till ugnen med ett multistick i andra änden av anslutningskabeln. Kontakten är polsäker, dvs kan endast anslutas på rätt sätt (kan ej felvändas). Montera medföljande hållare på lämplig plats ( ej för nära ugnen ). Kontrollautomatiken kan lyftas ur hållaren, upp i bekväm höjd under programmeringen. Den långa anslutningskabeln möjliggör även montering i ögonhöjd för enkel avläsning. OBS! Lägg aldrig automatiken ovanpå ugnen. 2. STRÖMBRYTARE Strömbrytare finns på undersidan av SE Cirka 3 sekunder efter det att strömmen slagits "till" visas aktuell ugnstemperatur i displayen. Händer ingenting, kontrollera följande: 1. Är strömbrytaren i läge "till"? 2. Är säkringen (sitter till vänster om anslutningskabeln) hel? 3. Är ugnen inkopplad? 3. FASTA PROGRAM Att bränna med något av de fem förhandsinlagda programmen är mycket lätt. Tryck först på "Program" och därefter på knappen för det brännprogram som önskas och sedan på "Start". Så här ser programmen ut: Namn Porslinsmålning Skröj Skröj, långsam Lergodsglasyr Stengodsglasyr 790 C 960 C 960 C 1020 C 1250 C Nr P1 P2 P3 P4 P5 Uppvärmningstid 4 tim 6 tim 15 tim 3 tim 3 tim Omslagstemp. 300 C 650 C 800 C 450 C 450 C Topptemp. 790 C 960 C 960 C 1020 C 1250 C Utjämningstid 5 min 15 min 15 min 15 min 15 min -3-

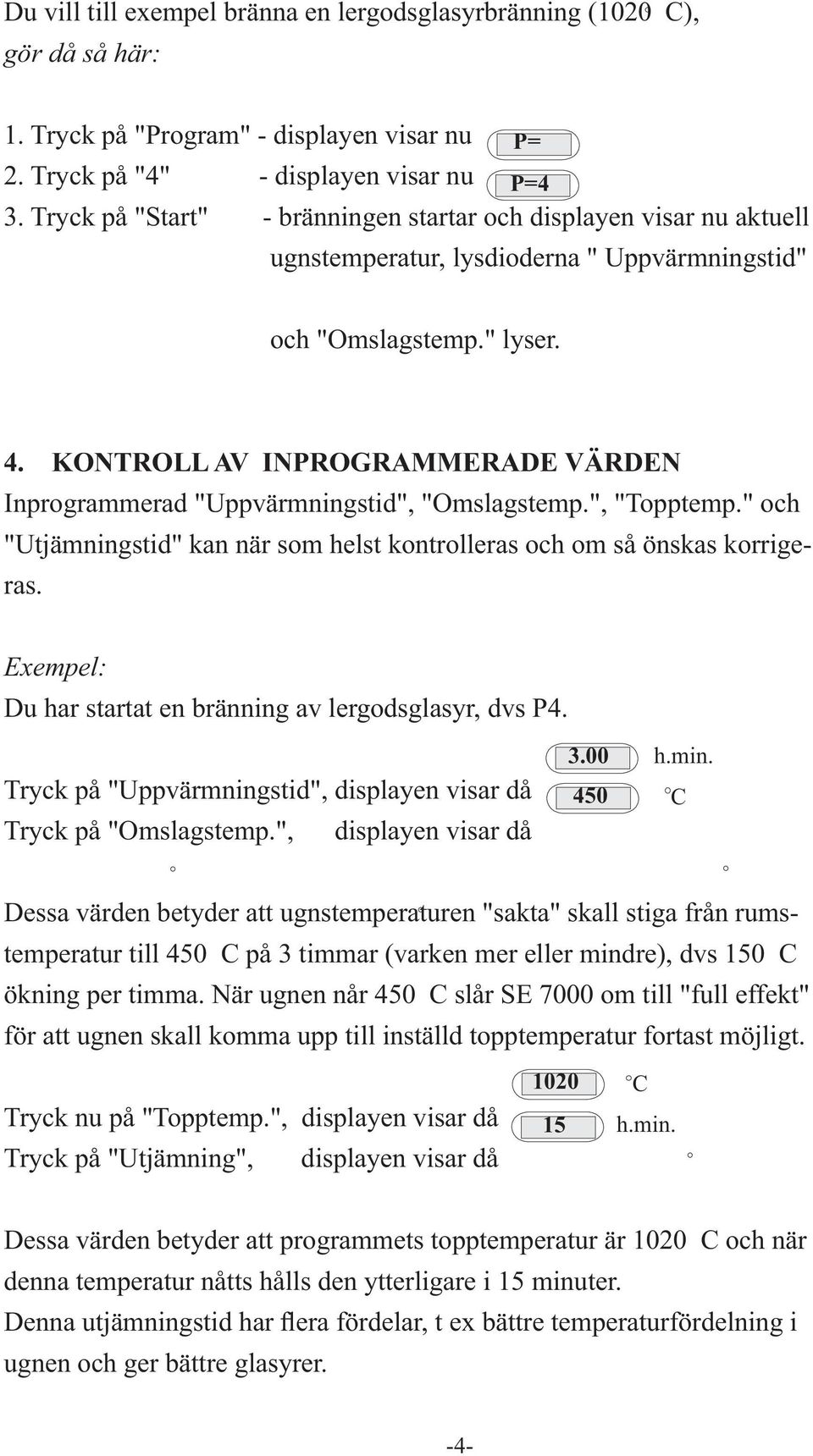

5 Du vill till exempel bränna en lergodsglasyrbränning (1020 C), gör då så här: 1. Tryck på "Program" - displayen visar nu P= 2. Tryck på "4" - displayen visar nu P=4 3. Tryck på "Start" - bränningen startar och displayen visar nu aktuell ugnstemperatur, lysdioderna " Uppvärmningstid" och "Omslagstemp." lyser. 4. KONTROLL AV INPROGRAMMERADE VÄRDEN Inprogrammerad "Uppvärmningstid", "Omslagstemp.", "Topptemp." och "Utjämningstid" kan när som helst kontrolleras och om så önskas korrigeras. Exempel: Du har startat en bränning av lergodsglasyr, dvs P4. Tryck på "Uppvärmningstid", displayen visar då Tryck på "Omslagstemp.", displayen visar då 3.00 h.min. 450 C Dessa värden betyder att ugnstemperaturen "sakta" skall stiga från rumstemperatur till 450 C på 3 timmar (varken mer eller mindre), dvs 150 C ökning per timma. När ugnen når 450 C slår SE 7000 om till "full effekt" för att ugnen skall komma upp till inställd topptemperatur fortast möjligt. Tryck nu på "Topptemp.", displayen visar då Tryck på "Utjämning", displayen visar då 1020 C 15 h.min. Dessa värden betyder att programmets topptemperatur är 1020 C och när denna temperatur nåtts hålls den ytterligare i 15 minuter. Denna utjämningstid har flera fördelar, t ex bättre temperaturfördelning i ugnen och ger bättre glasyrer. -4-

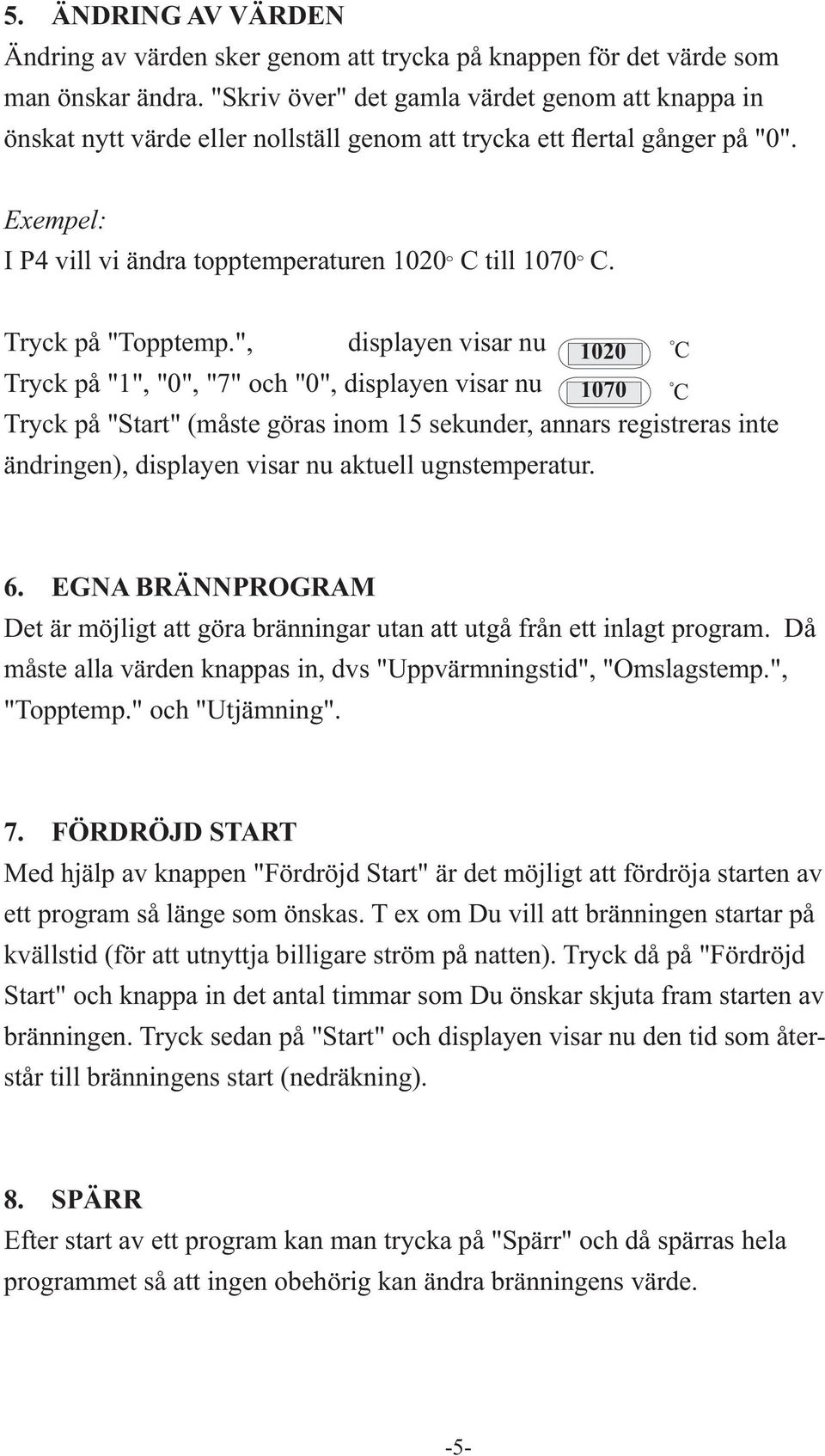

6 5. ÄNDRING AV VÄRDEN Ändring av värden sker genom att trycka på knappen för det värde som man önskar ändra. "Skriv över" det gamla värdet genom att knappa in önskat nytt värde eller nollställ genom att trycka ett flertal gånger på "0". Exempel: I P4 vill vi ändra topptemperaturen 1020 C till 1070 C. Tryck på "Topptemp.", displayen visar nu 1020 C Tryck på "1", "0", "7" och "0", displayen visar nu 1070 C Tryck på "Start" (måste göras inom 15 sekunder, annars registreras inte ändringen), displayen visar nu aktuell ugnstemperatur. 6. EGNA BRÄNNPROGRAM Det är möjligt att göra bränningar utan att utgå från ett inlagt program. Då måste alla värden knappas in, dvs "Uppvärmningstid", "Omslagstemp.", "Topptemp." och "Utjämning". 7. FÖRDRÖJD START Med hjälp av knappen "Fördröjd Start" är det möjligt att fördröja starten av ett program så länge som önskas. T ex om Du vill att bränningen startar på kvällstid (för att utnyttja billigare ström på natten). Tryck då på "Fördröjd Start" och knappa in det antal timmar som Du önskar skjuta fram starten av bränningen. Tryck sedan på "Start" och displayen visar nu den tid som återstår till bränningens start (nedräkning). 8. SPÄRR Efter start av ett program kan man trycka på "Spärr" och då spärras hela programmet så att ingen obehörig kan ändra bränningens värde. -5-

7 9. LAGRING AV EGNA PROGRAM SE 7000 har plats för nio lagrade program (fem finns redan inlagda vid leverans). Det finns alltså plats att lagra fyra egna program i minnet. Bygg först ditt program med önskade värden, tryck sedan på "Lagra" och displayen visar nu S=. Tryck sedan på önskat nummer, t ex "6". Tryck därefter på "Start" (programmet lagras nu i minnet och under tiden detta sker visar displayen Hold. 10. TOTAL NETTO-BRÄNNTID Genom att efter en bränning trycka på "Total bränntid" redovisar SE 7000 hur många timmar och minuter som ugns-elementen varit inkopplade (dvs inte den totala bränntiden). Vi kan nu räkna ut brännkostnaden om vi också har ugnens effekt (kw) och elpriset (per kw-timma). Exempel: Total bränntid: 4 timmar och 30 minuter Ugnens effekt: 10 kw Elpris: 0,60 kr/kwh 4,5 x 10 x 0,60 kr = 27 kr 11. BRÄNNSEGMENT SE 7000 visar med en lysdiod i vilket segment bränningen befinner sig. -6-

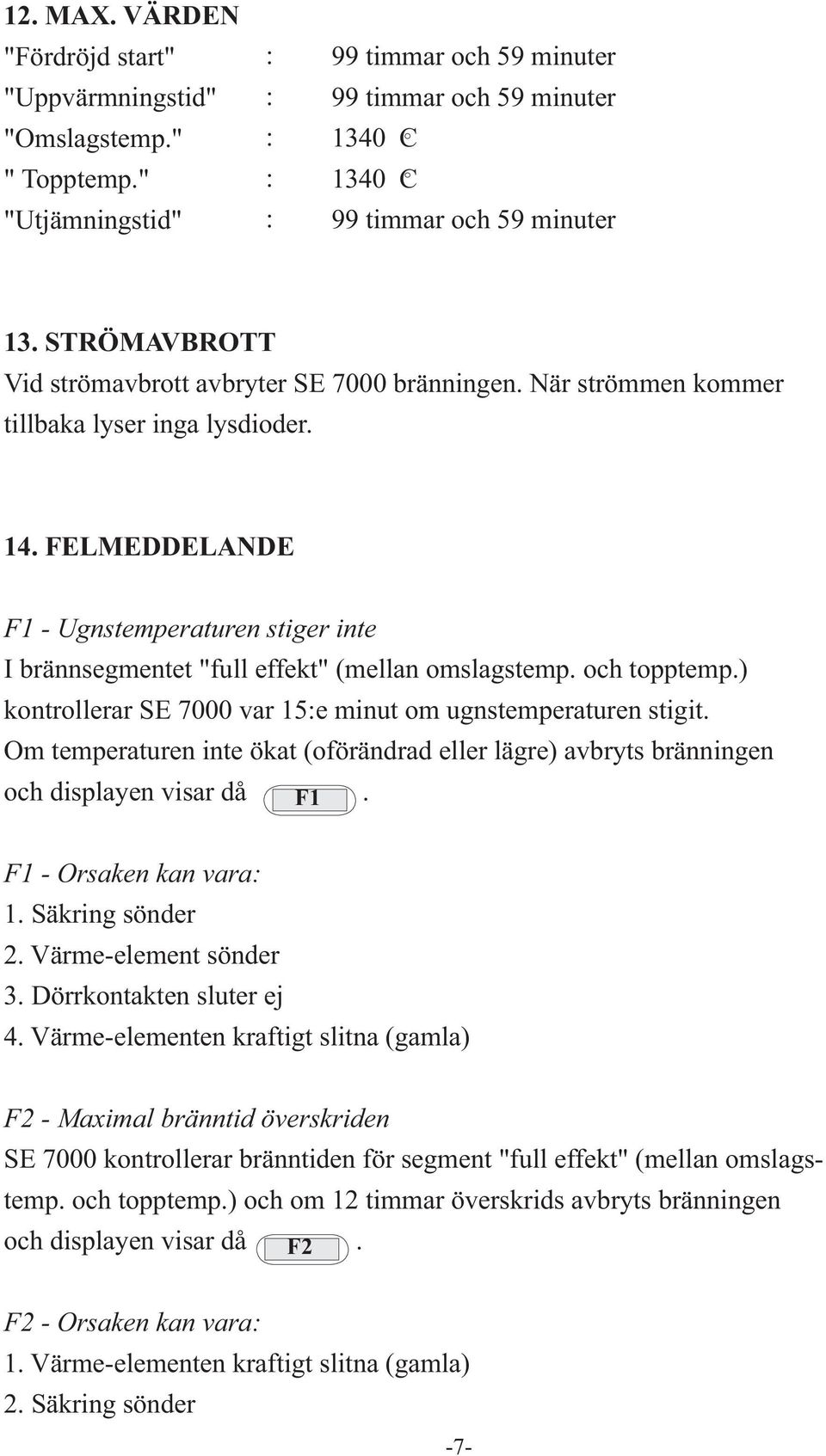

8 12. MAX. VÄRDEN "Fördröjd start" "Uppvärmningstid" "Omslagstemp." " Topptemp." "Utjämningstid" : : : : : 99 timmar och 59 minuter 99 timmar och 59 minuter 1340 C 1340 C 99 timmar och 59 minuter 13. STRÖMAVBROTT Vid strömavbrott avbryter SE 7000 bränningen. När strömmen kommer tillbaka lyser inga lysdioder. 14. FELMEDDELANDE F1 - Ugnstemperaturen stiger inte I brännsegmentet "full effekt" (mellan omslagstemp. och topptemp.) kontrollerar SE 7000 var 15:e minut om ugnstemperaturen stigit. Om temperaturen inte ökat (oförändrad eller lägre) avbryts bränningen och displayen visar då F1. F1 - Orsaken kan vara: 1. Säkring sönder 2. Värme-element sönder 3. Dörrkontakten sluter ej 4. Värme-elementen kraftigt slitna (gamla) F2 - Maximal bränntid överskriden SE 7000 kontrollerar bränntiden för segment "full effekt" (mellan omslagstemp. och topptemp.) och om 12 timmar överskrids avbryts bränningen och displayen visar då F2. F2 - Orsaken kan vara: 1. Värme-elementen kraftigt slitna (gamla) 2. Säkring sönder -7-

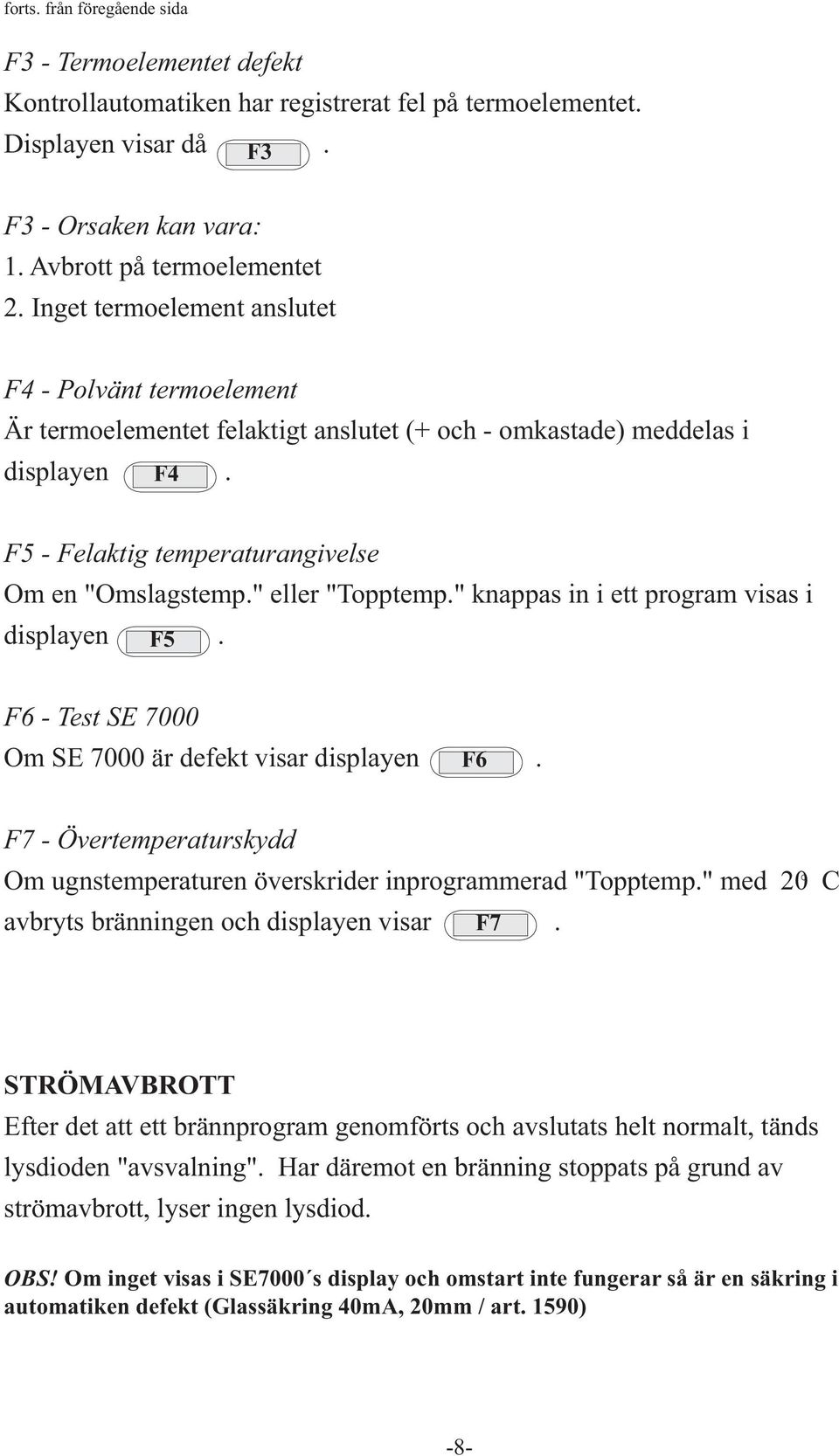

9 forts. från föregående sida F3 - Termoelementet defekt Kontrollautomatiken har registrerat fel på termoelementet. Displayen visar då F3. F3 - Orsaken kan vara: 1. Avbrott på termoelementet 2. Inget termoelement anslutet F4 - Polvänt termoelement Är termoelementet felaktigt anslutet (+ och - omkastade) meddelas i displayen F4. F5 - Felaktig temperaturangivelse Om en "Omslagstemp." eller "Topptemp." knappas in i ett program visas i displayen F5. F6 - Test SE 7000 Om SE 7000 är defekt visar displayen F6. F7 - Övertemperaturskydd Om ugnstemperaturen överskrider inprogrammerad "Topptemp." med 20 C avbryts bränningen och displayen visar F7. STRÖMAVBROTT Efter det att ett brännprogram genomförts och avslutats helt normalt, tänds lysdioden "avsvalning". Har däremot en bränning stoppats på grund av strömavbrott, lyser ingen lysdiod. OBS! Om inget visas i SE7000 s display och omstart inte fungerar så är en säkring i automatiken defekt (Glassäkring 40mA, 20mm / art. 1590) -8-

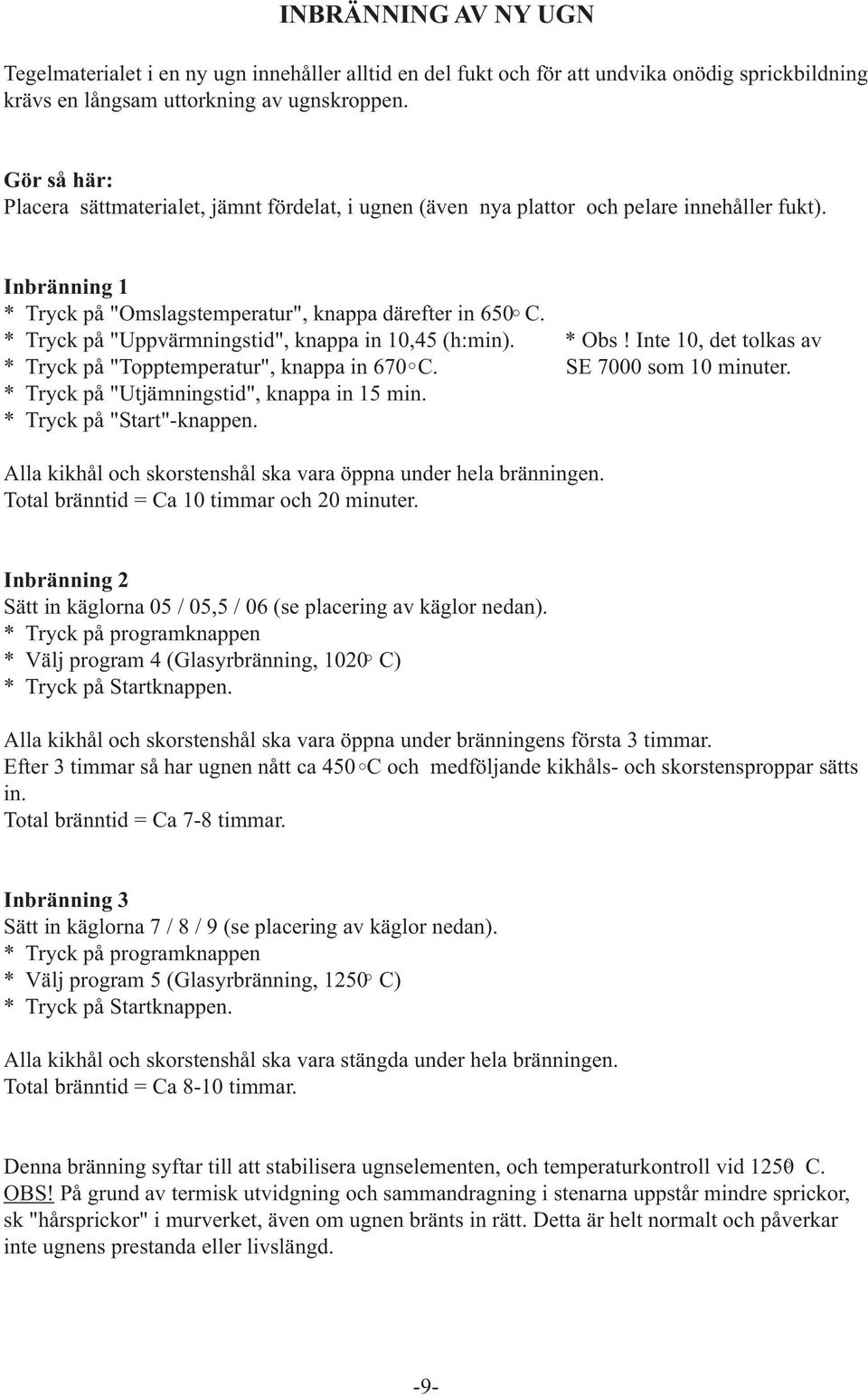

10 INBRÄNNING AV NY UGN Tegelmaterialet i en ny ugn innehåller alltid en del fukt och för att undvika onödig sprickbildning krävs en långsam uttorkning av ugnskroppen. Gör så här: Placera sättmaterialet, jämnt fördelat, i ugnen (även nya plattor och pelare innehåller fukt). Inbränning 1 * Tryck på "Omslagstemperatur", knappa därefter in 650 C. * Tryck på "Uppvärmningstid", knappa in 10,45 (h:min). * Obs! Inte 10, det tolkas av * Tryck på "Topptemperatur", knappa in 670 C. SE 7000 som 10 minuter. * Tryck på "Utjämningstid", knappa in 15 min. * Tryck på "Start"-knappen. Alla kikhål och skorstenshål ska vara öppna under hela bränningen. Total bränntid = Ca 10 timmar och 20 minuter. Inbränning 2 Sätt in käglorna 05 / 05,5 / 06 (se placering av käglor nedan). * Tryck på programknappen * Välj program 4 (Glasyrbränning, 1020 C) * Tryck på Startknappen. Alla kikhål och skorstenshål ska vara öppna under bränningens första 3 timmar. Efter 3 timmar så har ugnen nått ca 450 C och medföljande kikhåls- och skorstensproppar sätts in. Total bränntid = Ca 7-8 timmar. Inbränning 3 Sätt in käglorna 7 / 8 / 9 (se placering av käglor nedan). * Tryck på programknappen * Välj program 5 (Glasyrbränning, 1250 C) * Tryck på Startknappen. Alla kikhål och skorstenshål ska vara stängda under hela bränningen. Total bränntid = Ca 8-10 timmar. Denna bränning syftar till att stabilisera ugnselementen, och temperaturkontroll vid 1250 C. OBS! På grund av termisk utvidgning och sammandragning i stenarna uppstår mindre sprickor, sk "hårsprickor" i murverket, även om ugnen bränts in rätt. Detta är helt normalt och påverkar inte ugnens prestanda eller livslängd. -9-

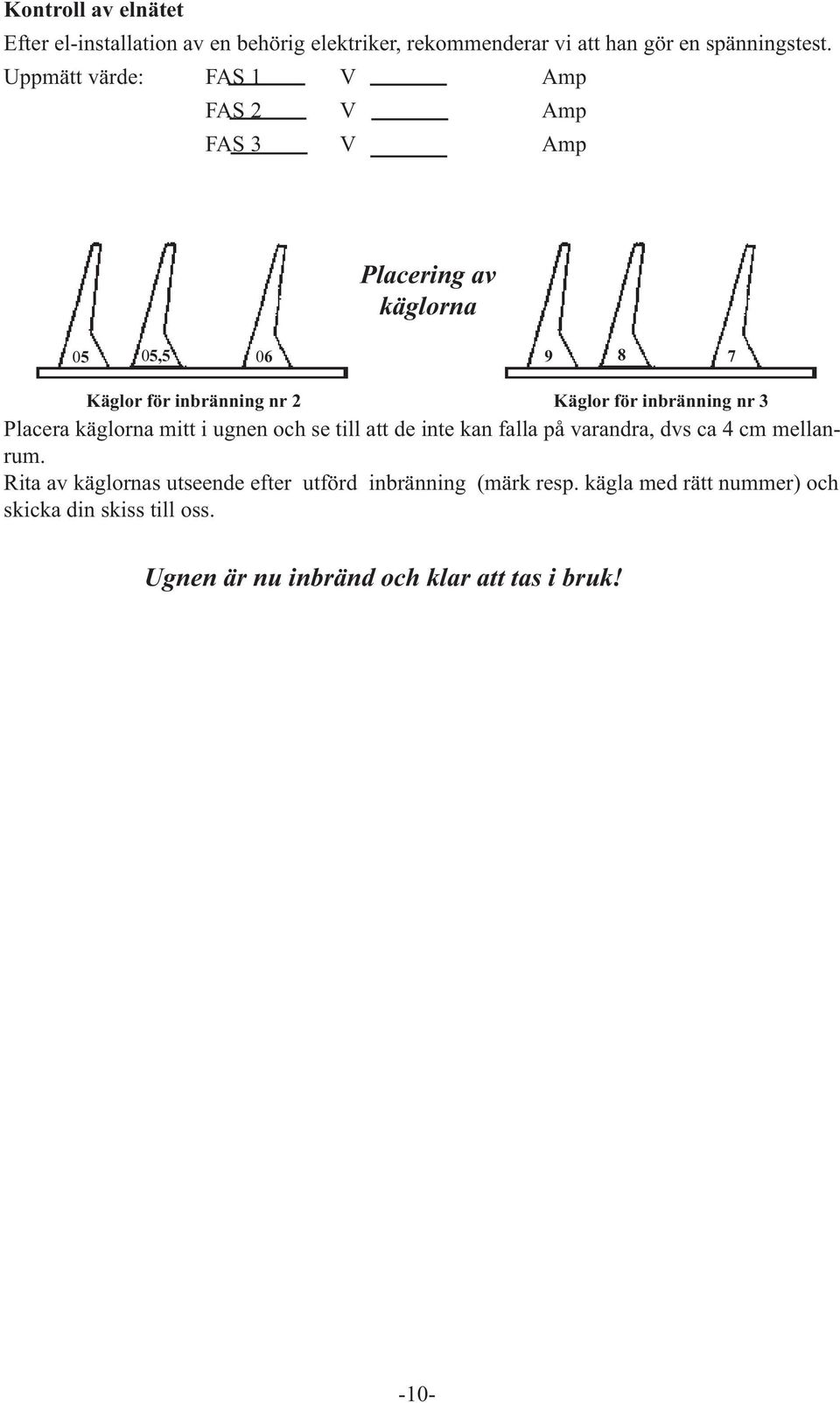

11 Kontroll av elnätet Efter el-installation av en behörig elektriker, rekommenderar vi att han gör en spänningstest. Uppmätt värde: FAS 1 V Amp FAS 2 V Amp FAS 3 V Amp Placering av käglorna 05 05, Käglor för inbränning nr 2 Käglor för inbränning nr 3 Placera käglorna mitt i ugnen och se till att de inte kan falla på varandra, dvs ca 4 cm mellanrum. Rita av käglornas utseende efter utförd inbränning (märk resp. kägla med rätt nummer) och skicka din skiss till oss. Ugnen är nu inbränd och klar att tas i bruk! -10-
