1 DDS-CAD Arkitekt & Konstruktion Nyheter i version december

2

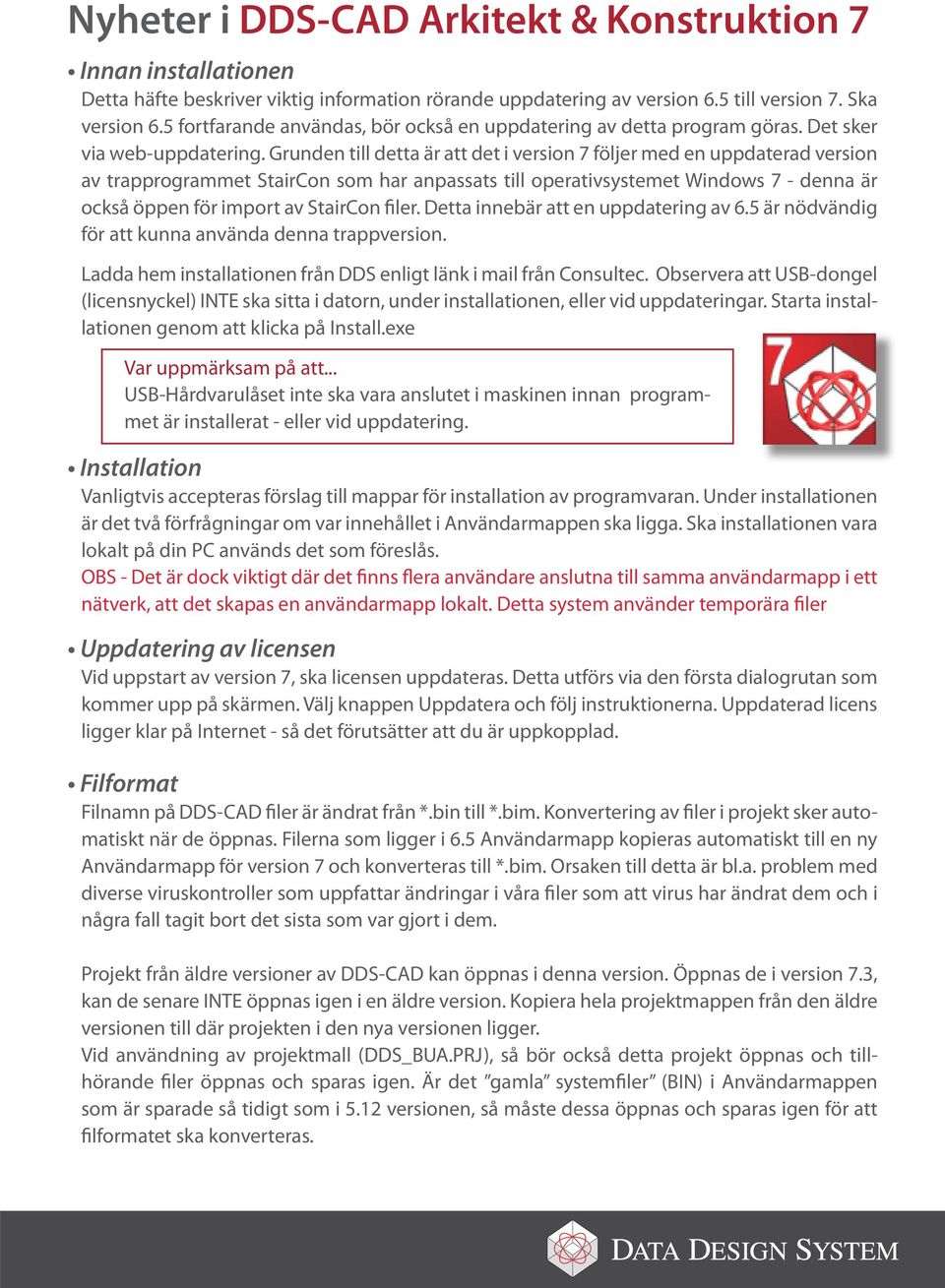

3 Nyheter i DDS-CAD Arkitekt & Konstruktion 7 Innan installationen Detta häfte beskriver viktig information rörande uppdatering av version 6.5 till version 7. Ska version 6.5 fortfarande användas, bör också en uppdatering av detta program göras. Det sker via web-uppdatering. Grunden till detta är att det i version 7 följer med en uppdaterad version av trapprogrammet StairCon som har anpassats till operativsystemet Windows 7 - denna är också öppen för import av StairCon filer. Detta innebär att en uppdatering av 6.5 är nödvändig för att kunna använda denna trappversion. Ladda hem installationen från DDS enligt länk i mail från Consultec. Observera att USB-dongel (licensnyckel) INTE ska sitta i datorn, under installationen, eller vid uppdateringar. Starta installationen genom att klicka på Install.exe Var uppmärksam på att... USB-Hårdvarulåset inte ska vara anslutet i maskinen innan programmet är installerat - eller vid uppdatering. Installation Vanligtvis accepteras förslag till mappar för installation av programvaran. Under installationen är det två förfrågningar om var innehållet i Användarmappen ska ligga. Ska installationen vara lokalt på din PC används det som föreslås. OBS - Det är dock viktigt där det finns flera användare anslutna till samma användarmapp i ett nätverk, att det skapas en användarmapp lokalt. Detta system använder temporära filer Uppdatering av licensen Vid uppstart av version 7, ska licensen uppdateras. Detta utförs via den första dialogrutan som kommer upp på skärmen. Välj knappen Uppdatera och följ instruktionerna. Uppdaterad licens ligger klar på Internet - så det förutsätter att du är uppkopplad. Filformat Filnamn på DDS-CAD filer är ändrat från *.bin till *.bim. Konvertering av filer i projekt sker automatiskt när de öppnas. Filerna som ligger i 6.5 Användarmapp kopieras automatiskt till en ny Användarmapp för version 7 och konverteras till *.bim. Orsaken till detta är bl.a. problem med diverse viruskontroller som uppfattar ändringar i våra filer som att virus har ändrat dem och i några fall tagit bort det sista som var gjort i dem. Projekt från äldre versioner av DDS-CAD kan öppnas i denna version. Öppnas de i version 7.3, kan de senare INTE öppnas igen i en äldre version. Kopiera hela projektmappen från den äldre versionen till där projekten i den nya versionen ligger. Vid användning av projektmall (DDS_BUA.PRJ), så bör också detta projekt öppnas och tillhörande filer öppnas och sparas igen. Är det gamla systemfiler (BIN) i Användarmappen som är sparade så tidigt som i 5.12 versionen, så måste dessa öppnas och sparas igen för att filformatet ska konverteras.

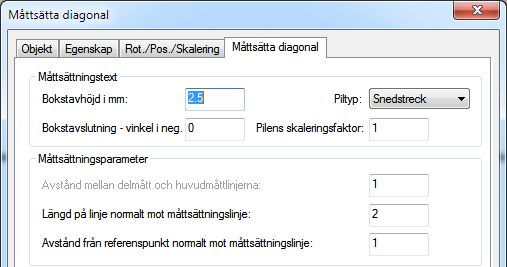

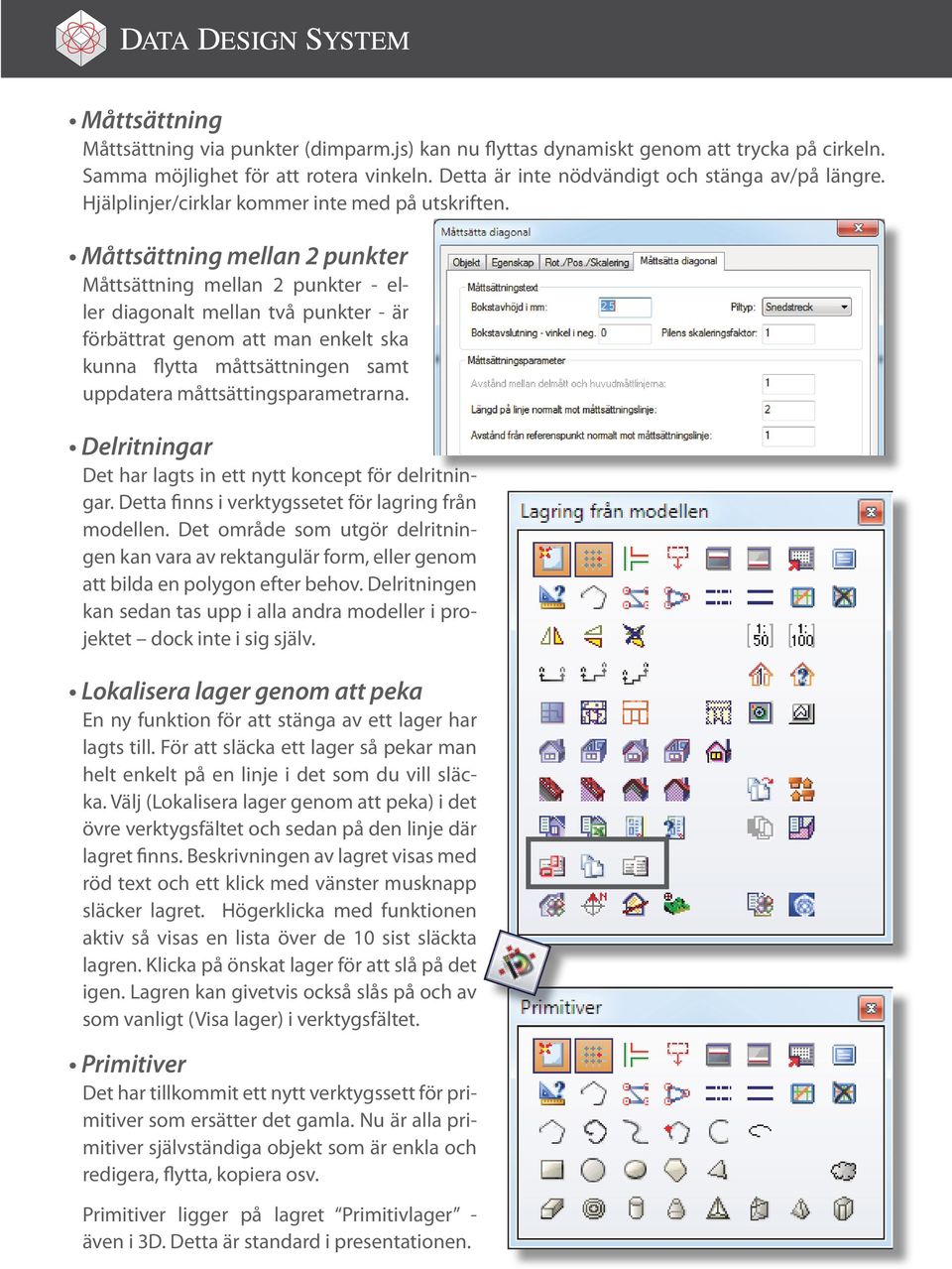

4 Måttsättning Måttsättning via punkter (dimparm.js) kan nu flyttas dynamiskt genom att trycka på cirkeln. Samma möjlighet för att rotera vinkeln. Detta är inte nödvändigt och stänga av/på längre. Hjälplinjer/cirklar kommer inte med på utskriften. Måttsättning mellan 2 punkter Måttsättning mellan 2 punkter - eller diagonalt mellan två punkter - är förbättrat genom att man enkelt ska kunna flytta måttsättningen samt uppdatera måttsättingsparametrarna. Delritningar Det har lagts in ett nytt koncept för delritningar. Detta finns i verktygssetet för lagring från modellen. Det område som utgör delritningen kan vara av rektangulär form, eller genom att bilda en polygon efter behov. Delritningen kan sedan tas upp i alla andra modeller i projektet dock inte i sig själv. Lokalisera lager genom att peka En ny funktion för att stänga av ett lager har lagts till. För att släcka ett lager så pekar man helt enkelt på en linje i det som du vill släcka. Välj (Lokalisera lager genom att peka) i det övre verktygsfältet och sedan på den linje där lagret finns. Beskrivningen av lagret visas med röd text och ett klick med vänster musknapp släcker lagret. Högerklicka med funktionen aktiv så visas en lista över de 10 sist släckta lagren. Klicka på önskat lager för att slå på det igen. Lagren kan givetvis också slås på och av som vanligt (Visa lager) i verktygsfältet. Primitiver Det har tillkommit ett nytt verktygssett för primitiver som ersätter det gamla. Nu är alla primitiver självständiga objekt som är enkla och redigera, flytta, kopiera osv. Primitiver ligger på lagret Primitivlager - även i 3D. Detta är standard i presentationen.

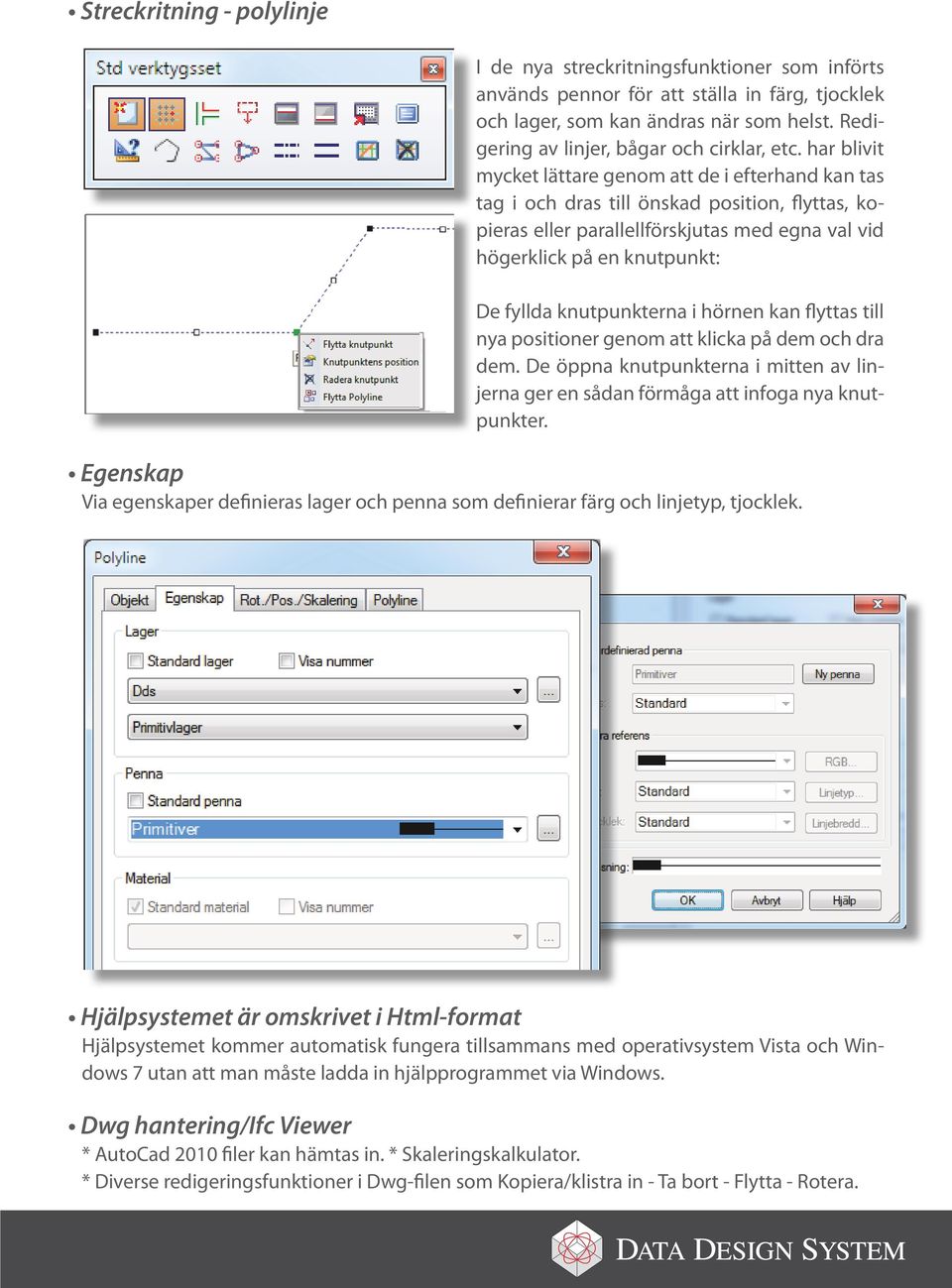

5 Streckritning - polylinje I de nya streckritningsfunktioner som införts används pennor för att ställa in färg, tjocklek och lager, som kan ändras när som helst. Redigering av linjer, bågar och cirklar, etc. har blivit mycket lättare genom att de i efterhand kan tas tag i och dras till önskad position, flyttas, kopieras eller parallellförskjutas med egna val vid högerklick på en knutpunkt: De fyllda knutpunkterna i hörnen kan flyttas till nya positioner genom att klicka på dem och dra dem. De öppna knutpunkterna i mitten av linjerna ger en sådan förmåga att infoga nya knutpunkter. Egenskap Via egenskaper definieras lager och penna som definierar färg och linjetyp, tjocklek. Hjälpsystemet är omskrivet i Html-format Hjälpsystemet kommer automatisk fungera tillsammans med operativsystem Vista och Windows 7 utan att man måste ladda in hjälpprogrammet via Windows. Dwg hantering/ifc Viewer * AutoCad 2010 filer kan hämtas in. * Skaleringskalkulator. * Diverse redigeringsfunktioner i Dwg-filen som Kopiera/klistra in - Ta bort - Flytta - Rotera.

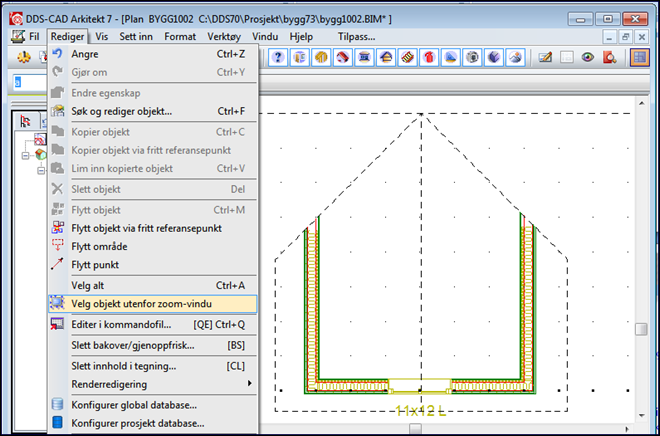

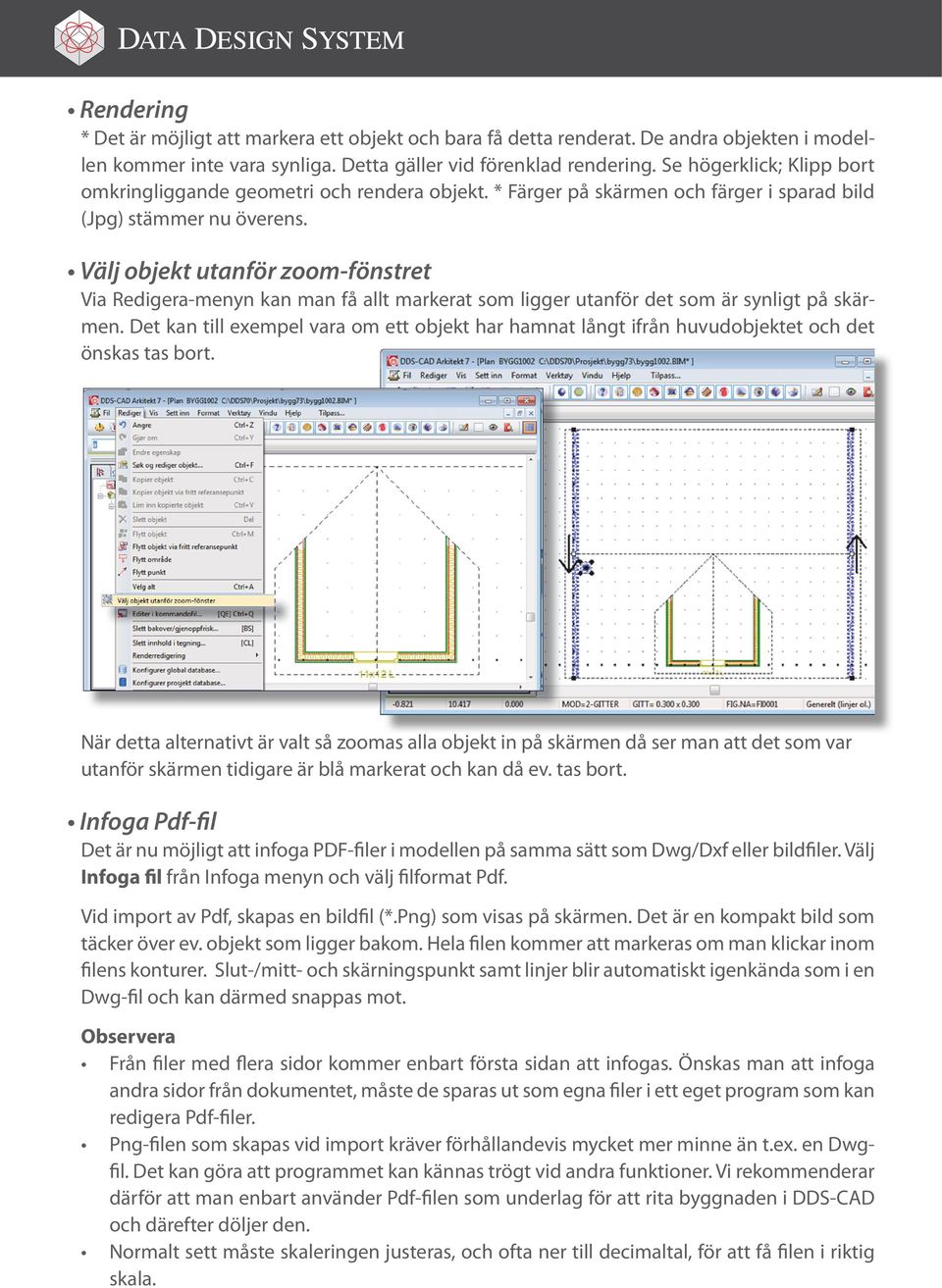

6 Rendering * Det är möjligt att markera ett objekt och bara få detta renderat. De andra objekten i modellen kommer inte vara synliga. Detta gäller vid förenklad rendering. Se högerklick; Klipp bort omkringliggande geometri och rendera objekt. * Färger på skärmen och färger i sparad bild (Jpg) stämmer nu överens. Välj objekt utanför zoom-fönstret Via Redigera-menyn kan man få allt markerat som ligger utanför det som är synligt på skärmen. Det kan till exempel vara om ett objekt har hamnat långt ifrån huvudobjektet och det önskas tas bort. När detta alternativt är valt så zoomas alla objekt in på skärmen då ser man att det som var utanför skärmen tidigare är blå markerat och kan då ev. tas bort. Infoga Pdf-fil Det är nu möjligt att infoga PDF-filer i modellen på samma sätt som Dwg/Dxf eller bildfiler. Välj Infoga fil från Infoga menyn och välj filformat Pdf. Vid import av Pdf, skapas en bildfil (*.Png) som visas på skärmen. Det är en kompakt bild som täcker över ev. objekt som ligger bakom. Hela filen kommer att markeras om man klickar inom filens konturer. Slut-/mitt- och skärningspunkt samt linjer blir automatiskt igenkända som i en Dwg-fil och kan därmed snappas mot. Observera Från filer med flera sidor kommer enbart första sidan att infogas. Önskas man att infoga andra sidor från dokumentet, måste de sparas ut som egna filer i ett eget program som kan redigera Pdf-filer. Png-filen som skapas vid import kräver förhållandevis mycket mer minne än t.ex. en Dwgfil. Det kan göra att programmet kan kännas trögt vid andra funktioner. Vi rekommenderar därför att man enbart använder Pdf-filen som underlag för att rita byggnaden i DDS-CAD och därefter döljer den. Normalt sett måste skaleringen justeras, och ofta ner till decimaltal, för att få filen i riktig skala.

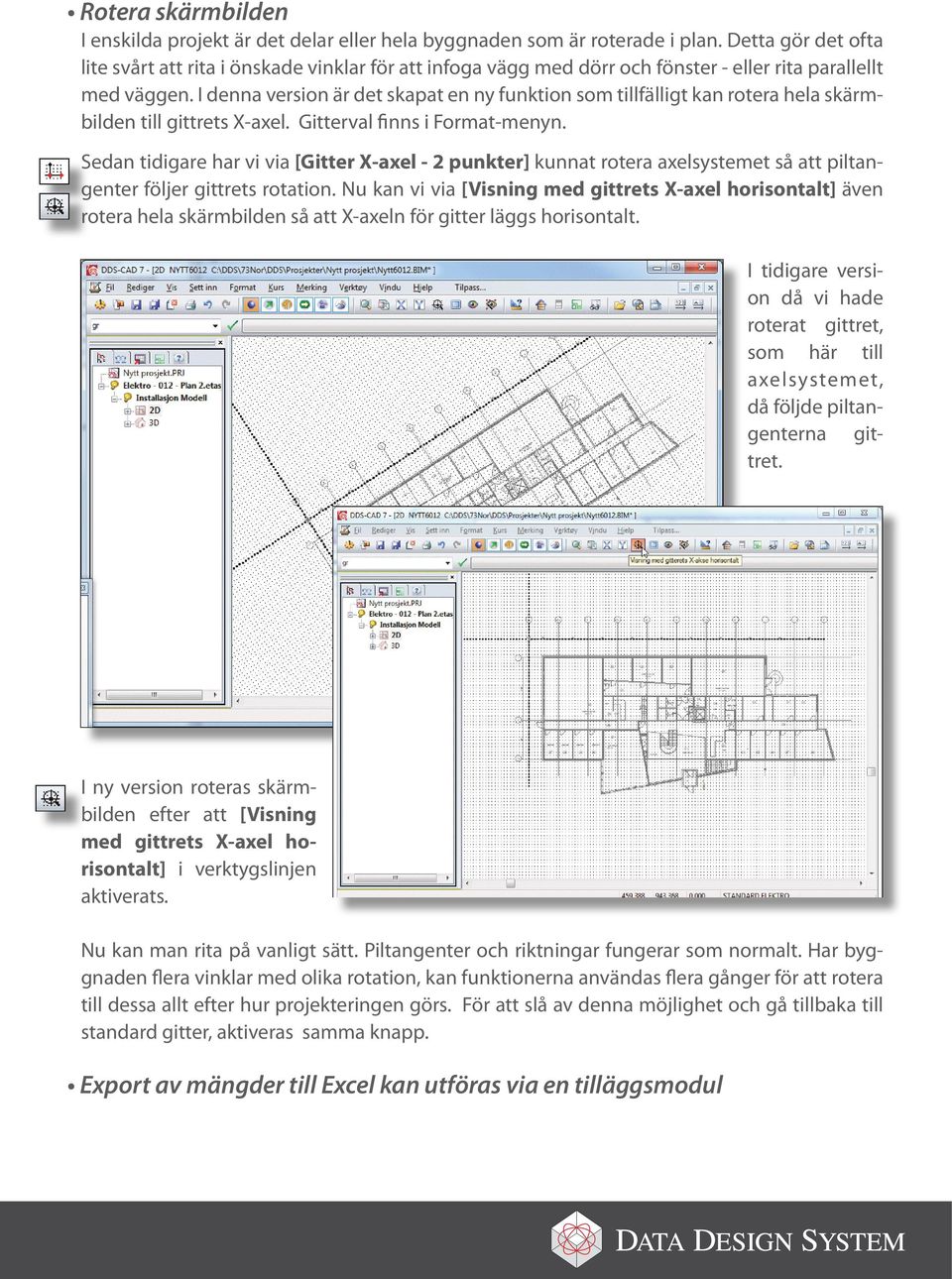

7 Rotera skärmbilden I enskilda projekt är det delar eller hela byggnaden som är roterade i plan. Detta gör det ofta lite svårt att rita i önskade vinklar för att infoga vägg med dörr och fönster - eller rita parallellt med väggen. I denna version är det skapat en ny funktion som tillfälligt kan rotera hela skärmbilden till gittrets X-axel. Gitterval finns i Format-menyn. Sedan tidigare har vi via [Gitter X-axel - 2 punkter] kunnat rotera axelsystemet så att piltangenter följer gittrets rotation. Nu kan vi via [Visning med gittrets X-axel horisontalt] även rotera hela skärmbilden så att X-axeln för gitter läggs horisontalt. I tidigare version då vi hade roterat gittret, som här till axelsystemet, då följde piltangenterna gittret. I ny version roteras skärmbilden efter att [Visning med gittrets X-axel horisontalt] i verktygslinjen aktiverats. Nu kan man rita på vanligt sätt. Piltangenter och riktningar fungerar som normalt. Har byggnaden flera vinklar med olika rotation, kan funktionerna användas flera gånger för att rotera till dessa allt efter hur projekteringen görs. För att slå av denna möjlighet och gå tillbaka till standard gitter, aktiveras samma knapp. Export av mängder till Excel kan utföras via en tilläggsmodul

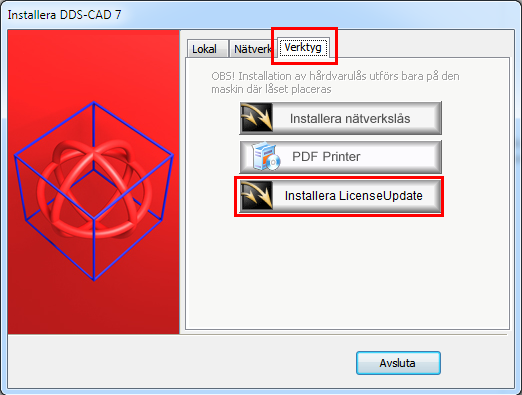

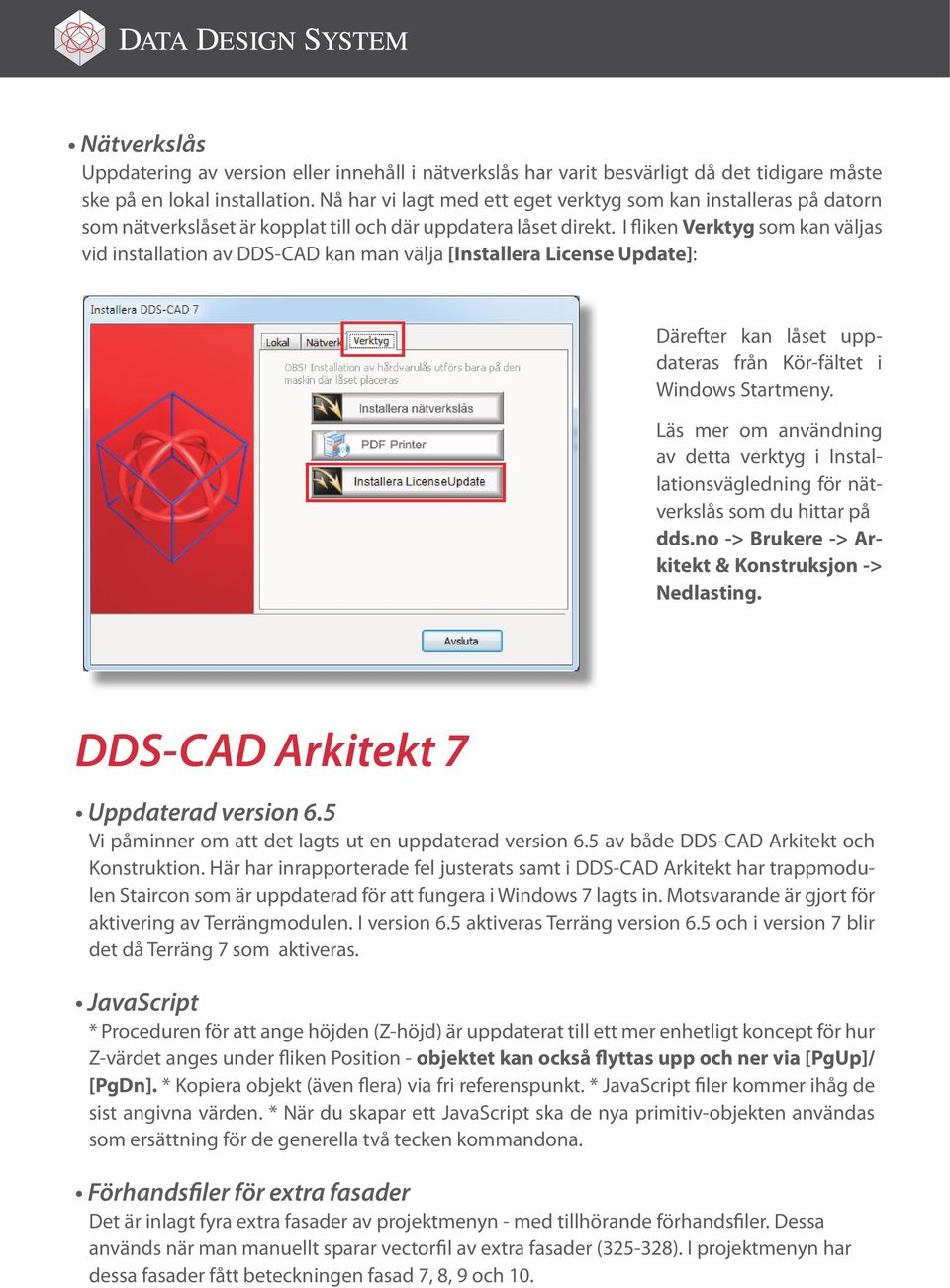

8 Nätverkslås Uppdatering av version eller innehåll i nätverkslås har varit besvärligt då det tidigare måste ske på en lokal installation. Nå har vi lagt med ett eget verktyg som kan installeras på datorn som nätverkslåset är kopplat till och där uppdatera låset direkt. I fliken Verktyg som kan väljas vid installation av DDS-CAD kan man välja [Installera License Update]: Därefter kan låset uppdateras från Kör-fältet i Windows Startmeny. Läs mer om användning av detta verktyg i Installationsvägledning för nätverkslås som du hittar på dds.no -> Brukere -> Arkitekt & Konstruksjon -> Nedlasting. DDS-CAD Arkitekt 7 Uppdaterad version 6.5 Vi påminner om att det lagts ut en uppdaterad version 6.5 av både DDS-CAD Arkitekt och Konstruktion. Här har inrapporterade fel justerats samt i DDS-CAD Arkitekt har trappmodulen Staircon som är uppdaterad för att fungera i Windows 7 lagts in. Motsvarande är gjort för aktivering av Terrängmodulen. I version 6.5 aktiveras Terräng version 6.5 och i version 7 blir det då Terräng 7 som aktiveras. JavaScript * Proceduren för att ange höjden (Z-höjd) är uppdaterat till ett mer enhetligt koncept för hur Z-värdet anges under fliken Position - objektet kan också flyttas upp och ner via [PgUp]/ [PgDn]. * Kopiera objekt (även flera) via fri referenspunkt. * JavaScript filer kommer ihåg de sist angivna värden. * När du skapar ett JavaScript ska de nya primitiv-objekten användas som ersättning för de generella två tecken kommandona. Förhandsfiler för extra fasader Det är inlagt fyra extra fasader av projektmenyn - med tillhörande förhandsfiler. Dessa används när man manuellt sparar vectorfil av extra fasader ( ). I projektmenyn har dessa fasader fått beteckningen fasad 7, 8, 9 och 10.

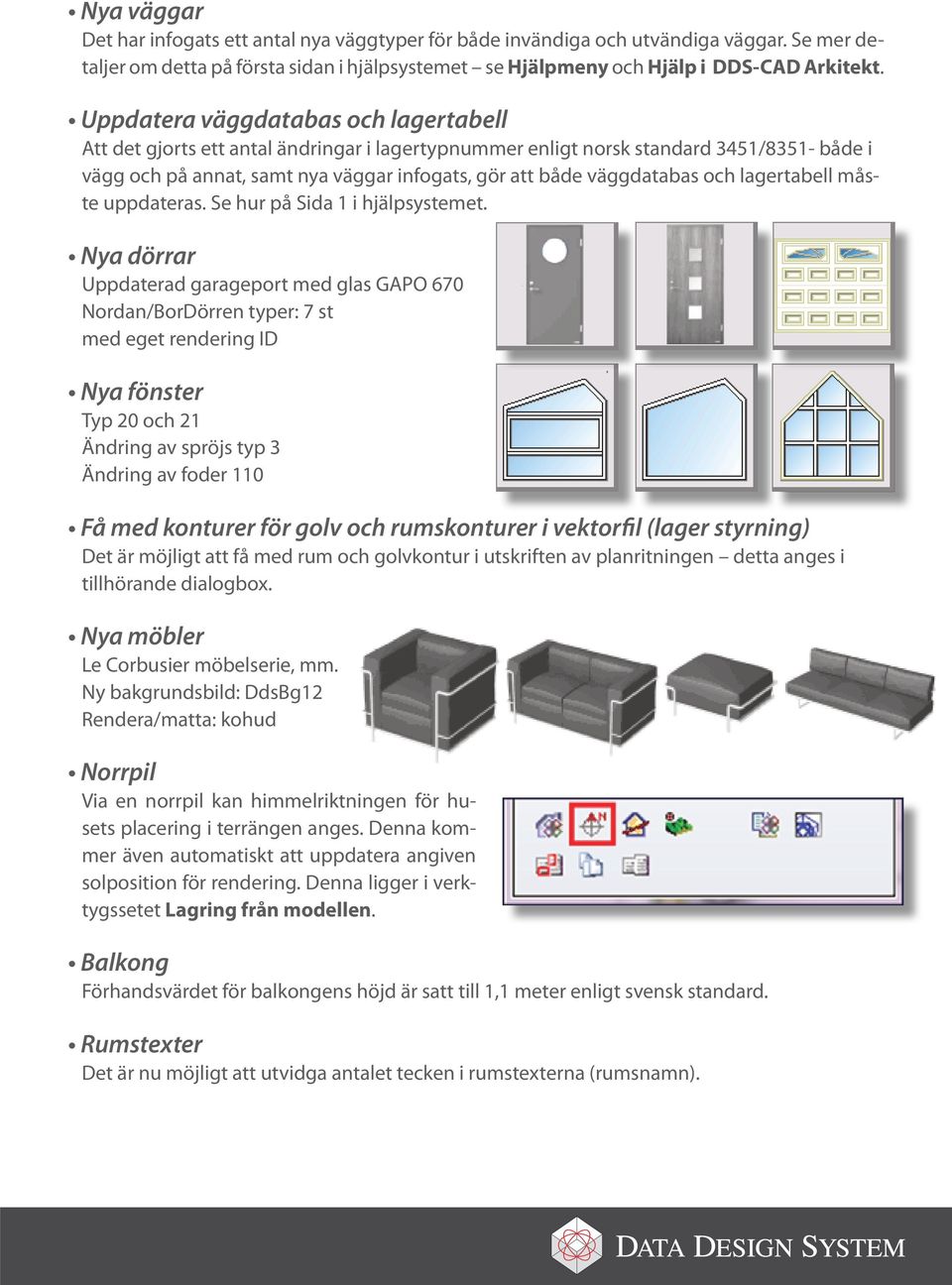

9 Nya väggar Det har infogats ett antal nya väggtyper för både invändiga och utvändiga väggar. Se mer detaljer om detta på första sidan i hjälpsystemet se Hjälpmeny och Hjälp i DDS-CAD Arkitekt. Uppdatera väggdatabas och lagertabell Att det gjorts ett antal ändringar i lagertypnummer enligt norsk standard 3451/8351- både i vägg och på annat, samt nya väggar infogats, gör att både väggdatabas och lagertabell måste uppdateras. Se hur på Sida 1 i hjälpsystemet. Nya dörrar Uppdaterad garageport med glas GAPO 670 Nordan/BorDörren typer: 7 st med eget rendering ID Nya fönster Typ 20 och 21 Ändring av spröjs typ 3 Ändring av foder 110 Få med konturer för golv och rumskonturer i vektorfil (lager styrning) Det är möjligt att få med rum och golvkontur i utskriften av planritningen detta anges i tillhörande dialogbox. Nya möbler Le Corbusier möbelserie, mm. Ny bakgrundsbild: DdsBg12 Rendera/matta: kohud Norrpil Via en norrpil kan himmelriktningen för husets placering i terrängen anges. Denna kommer även automatiskt att uppdatera angiven solposition för rendering. Denna ligger i verktygssetet Lagring från modellen. Balkong Förhandsvärdet för balkongens höjd är satt till 1,1 meter enligt svensk standard. Rumstexter Det är nu möjligt att utvidga antalet tecken i rumstexterna (rumsnamn).

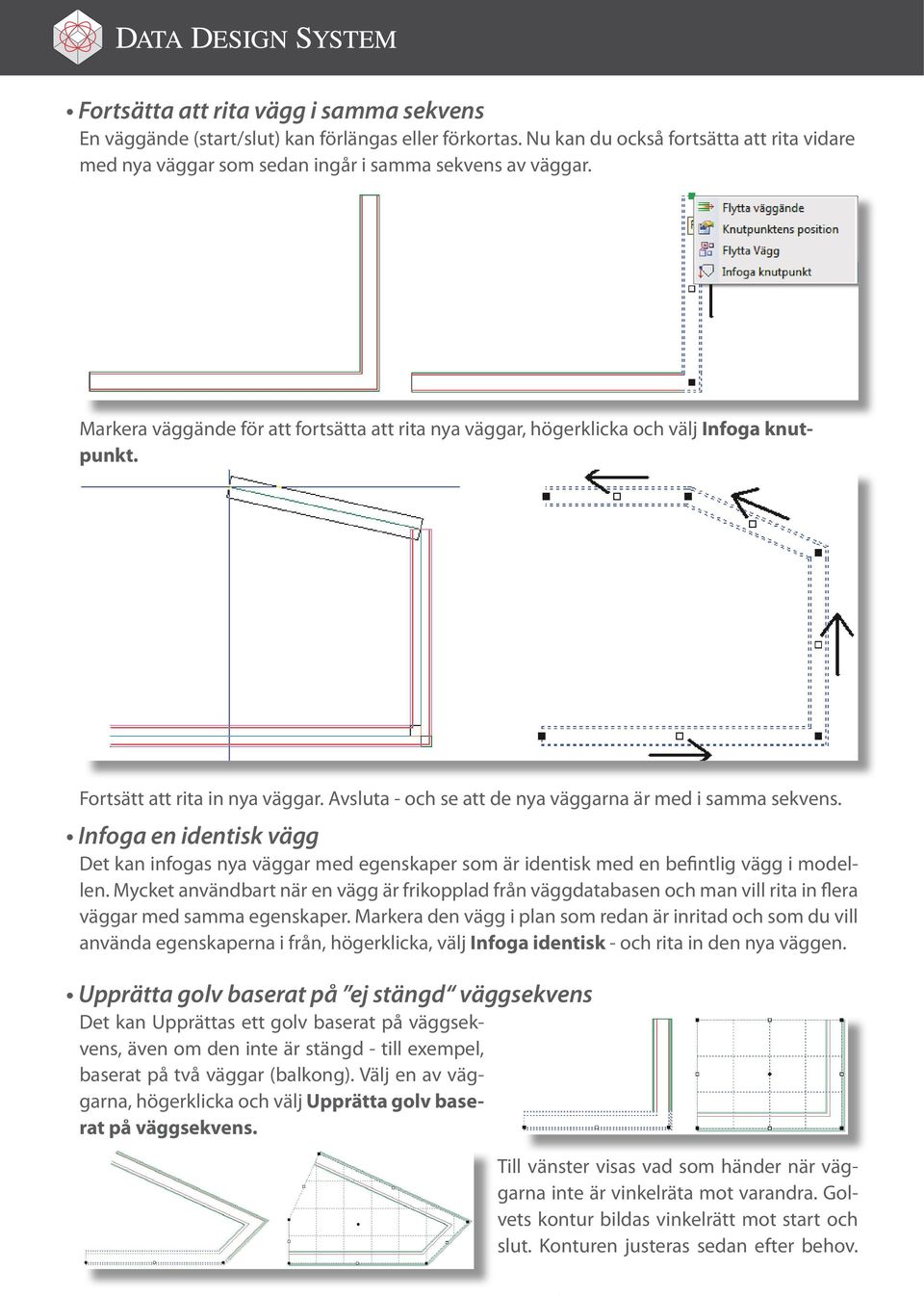

10 Fortsätta att rita vägg i samma sekvens En väggände (start/slut) kan förlängas eller förkortas. Nu kan du också fortsätta att rita vidare med nya väggar som sedan ingår i samma sekvens av väggar. Markera väggände för att fortsätta att rita nya väggar, högerklicka och välj Infoga knutpunkt. Fortsätt att rita in nya väggar. Avsluta - och se att de nya väggarna är med i samma sekvens. Infoga en identisk vägg Det kan infogas nya väggar med egenskaper som är identisk med en befintlig vägg i modellen. Mycket användbart när en vägg är frikopplad från väggdatabasen och man vill rita in flera väggar med samma egenskaper. Markera den vägg i plan som redan är inritad och som du vill använda egenskaperna i från, högerklicka, välj Infoga identisk - och rita in den nya väggen. Upprätta golv baserat på ej stängd väggsekvens Det kan Upprättas ett golv baserat på väggsekvens, även om den inte är stängd - till exempel, baserat på två väggar (balkong). Välj en av väggarna, högerklicka och välj Upprätta golv baserat på väggsekvens. Till vänster visas vad som händer när väggarna inte är vinkelräta mot varandra. Golvets kontur bildas vinkelrätt mot start och slut. Konturen justeras sedan efter behov.

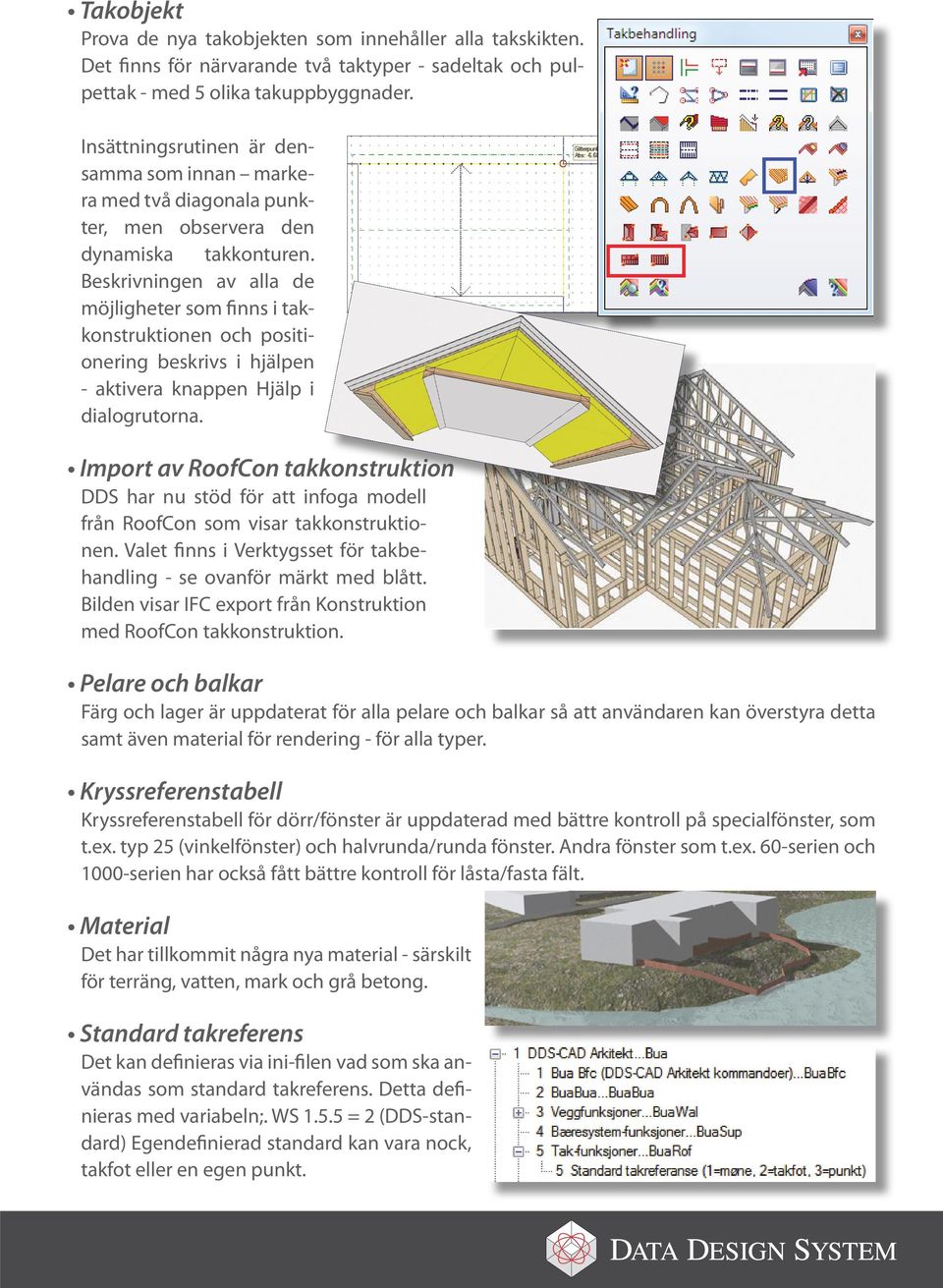

11 Takobjekt Prova de nya takobjekten som innehåller alla takskikten. Det finns för närvarande två taktyper - sadeltak och pulpettak - med 5 olika takuppbyggnader. Insättningsrutinen är densamma som innan markera med två diagonala punkter, men observera den dynamiska takkonturen. Beskrivningen av alla de möjligheter som finns i takkonstruktionen och positionering beskrivs i hjälpen - aktivera knappen Hjälp i dialogrutorna. Import av RoofCon takkonstruktion DDS har nu stöd för att infoga modell från RoofCon som visar takkonstruktionen. Valet finns i Verktygsset för takbehandling - se ovanför märkt med blått. Bilden visar IFC export från Konstruktion med RoofCon takkonstruktion. Pelare och balkar Färg och lager är uppdaterat för alla pelare och balkar så att användaren kan överstyra detta samt även material för rendering - för alla typer. Kryssreferenstabell Kryssreferenstabell för dörr/fönster är uppdaterad med bättre kontroll på specialfönster, som t.ex. typ 25 (vinkelfönster) och halvrunda/runda fönster. Andra fönster som t.ex. 60-serien och 1000-serien har också fått bättre kontroll för låsta/fasta fält. Material Det har tillkommit några nya material - särskilt för terräng, vatten, mark och grå betong. Standard takreferens Det kan definieras via ini-filen vad som ska användas som standard takreferens. Detta definieras med variabeln;. WS = 2 (DDS-standard) Egendefinierad standard kan vara nock, takfot eller en egen punkt.

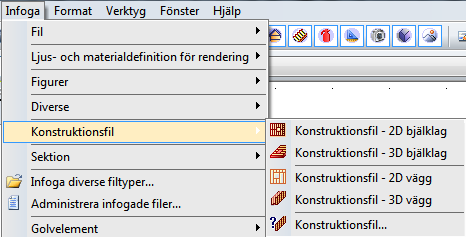

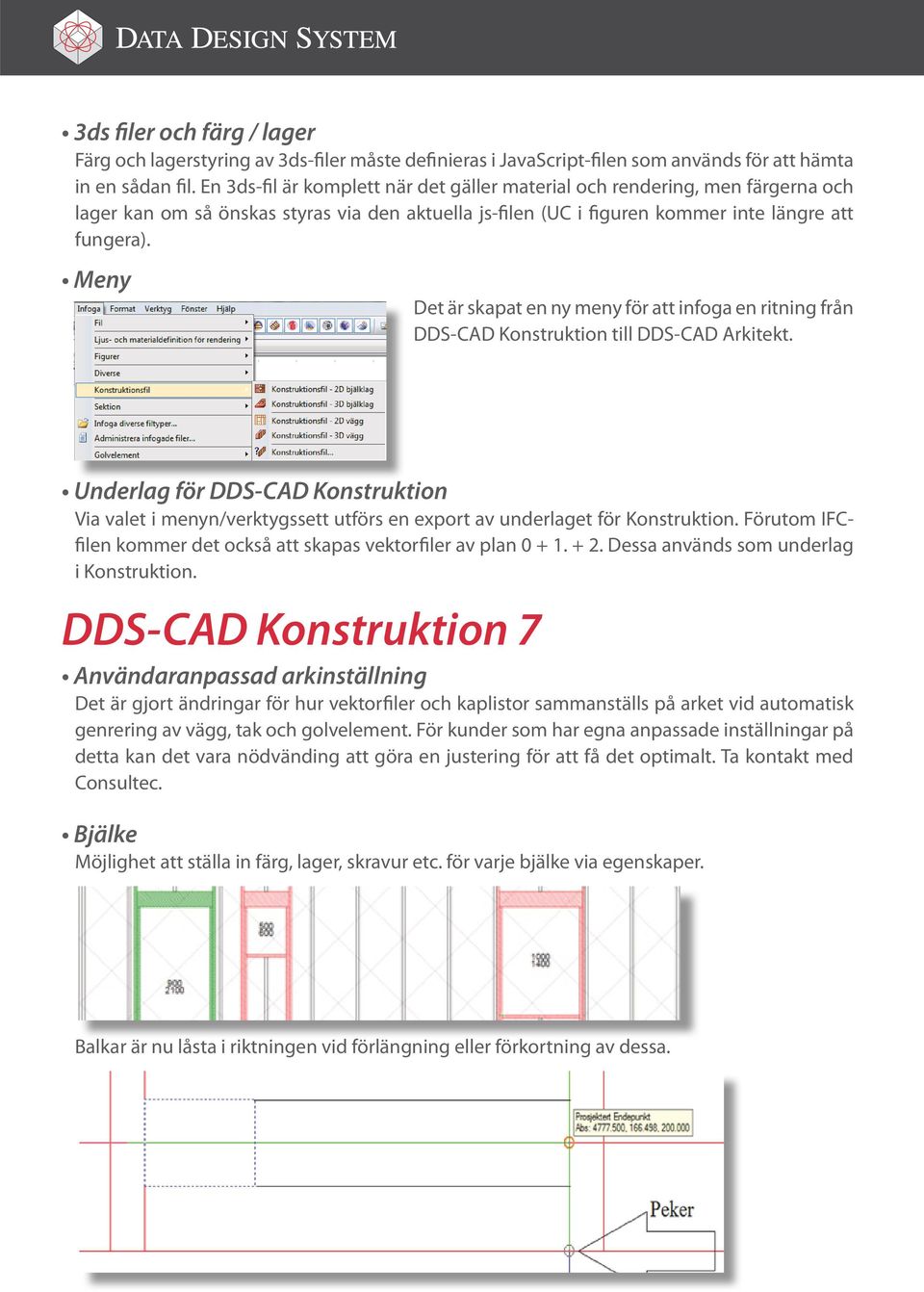

12 3ds filer och färg / lager Färg och lagerstyring av 3ds-filer måste definieras i JavaScript-filen som används för att hämta in en sådan fil. En 3ds-fil är komplett när det gäller material och rendering, men färgerna och lager kan om så önskas styras via den aktuella js-filen (UC i figuren kommer inte längre att fungera). Meny Det är skapat en ny meny för att infoga en ritning från DDS-CAD Konstruktion till DDS-CAD Arkitekt. Underlag för DDS-CAD Konstruktion Via valet i menyn/verktygssett utförs en export av underlaget för Konstruktion. Förutom IFCfilen kommer det också att skapas vektorfiler av plan Dessa används som underlag i Konstruktion. DDS-CAD Konstruktion 7 Användaranpassad arkinställning Det är gjort ändringar för hur vektorfiler och kaplistor sammanställs på arket vid automatisk genrering av vägg, tak och golvelement. För kunder som har egna anpassade inställningar på detta kan det vara nödvänding att göra en justering för att få det optimalt. Ta kontakt med Consultec. Bjälke Möjlighet att ställa in färg, lager, skravur etc. för varje bjälke via egenskaper. Balkar är nu låsta i riktningen vid förlängning eller förkortning av dessa.

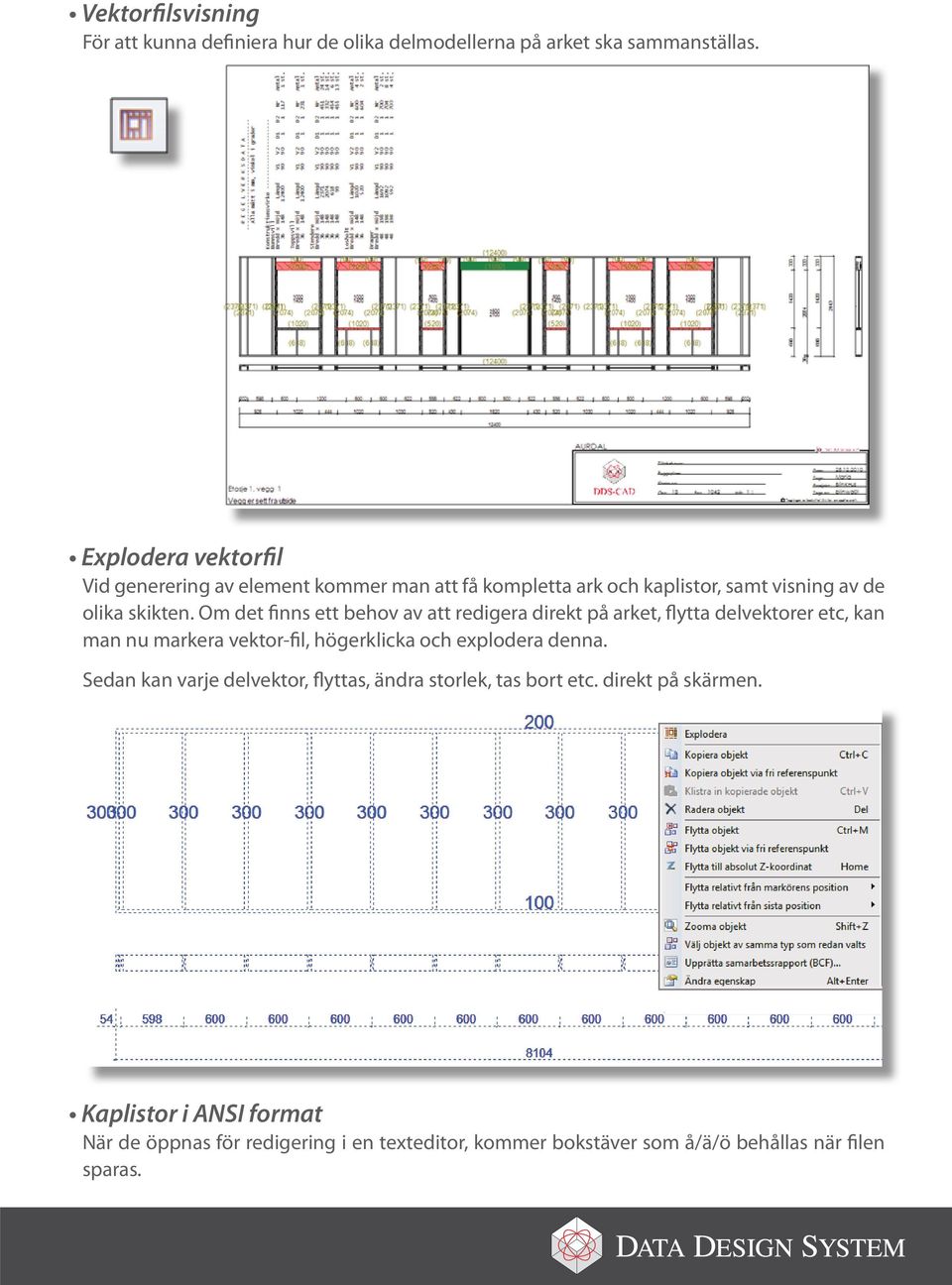

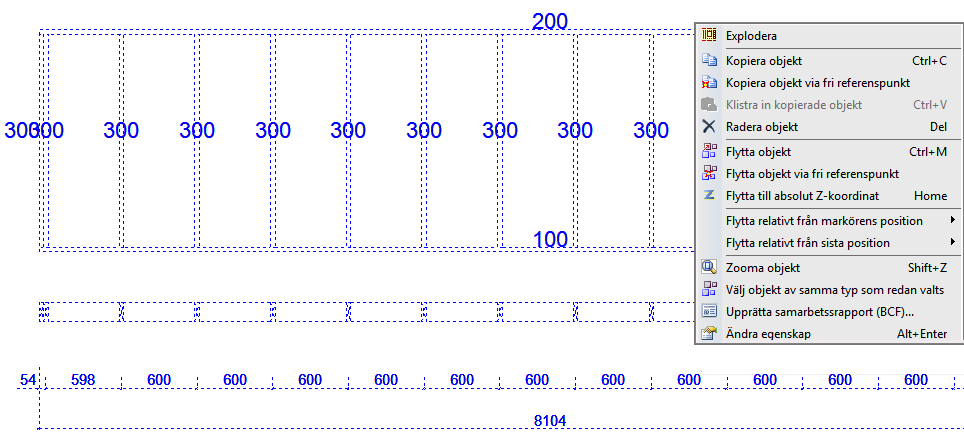

13 Vektorfilsvisning För att kunna definiera hur de olika delmodellerna på arket ska sammanställas. Explodera vektorfil Vid generering av element kommer man att få kompletta ark och kaplistor, samt visning av de olika skikten. Om det finns ett behov av att redigera direkt på arket, flytta delvektorer etc, kan man nu markera vektor-fil, högerklicka och explodera denna. Sedan kan varje delvektor, flyttas, ändra storlek, tas bort etc. direkt på skärmen. Kaplistor i ANSI format När de öppnas för redigering i en texteditor, kommer bokstäver som å/ä/ö behållas när filen sparas.

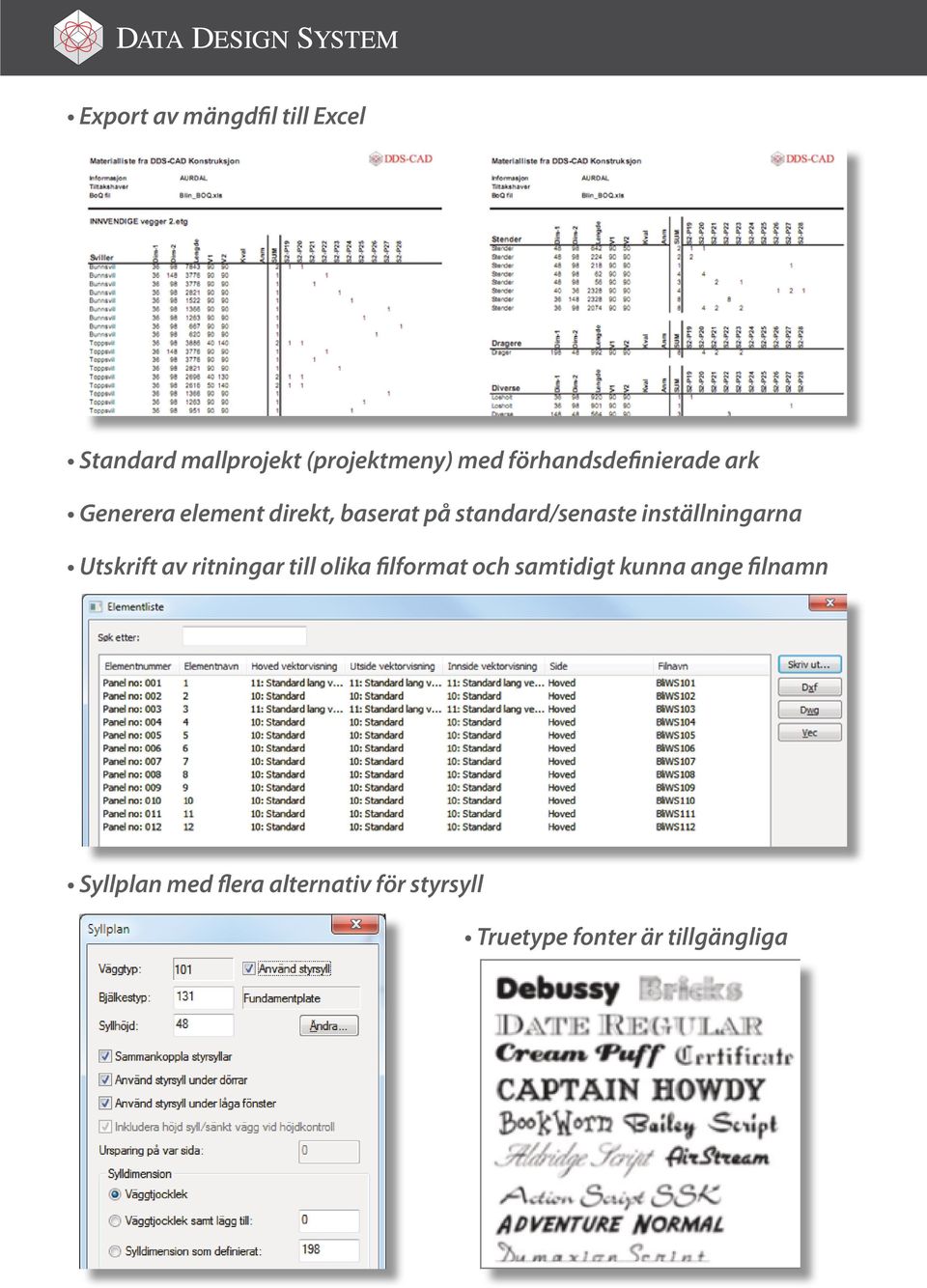

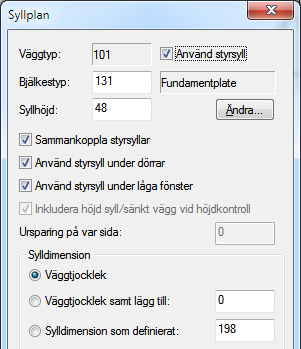

14 Export av mängdfil till Excel Standard mallprojekt (projektmeny) med förhandsdefinierade ark Generera element direkt, baserat på standard/senaste inställningarna Utskrift av ritningar till olika filformat och samtidigt kunna ange filnamn Syllplan med flera alternativ för styrsyll Truetype fonter är tillgängliga

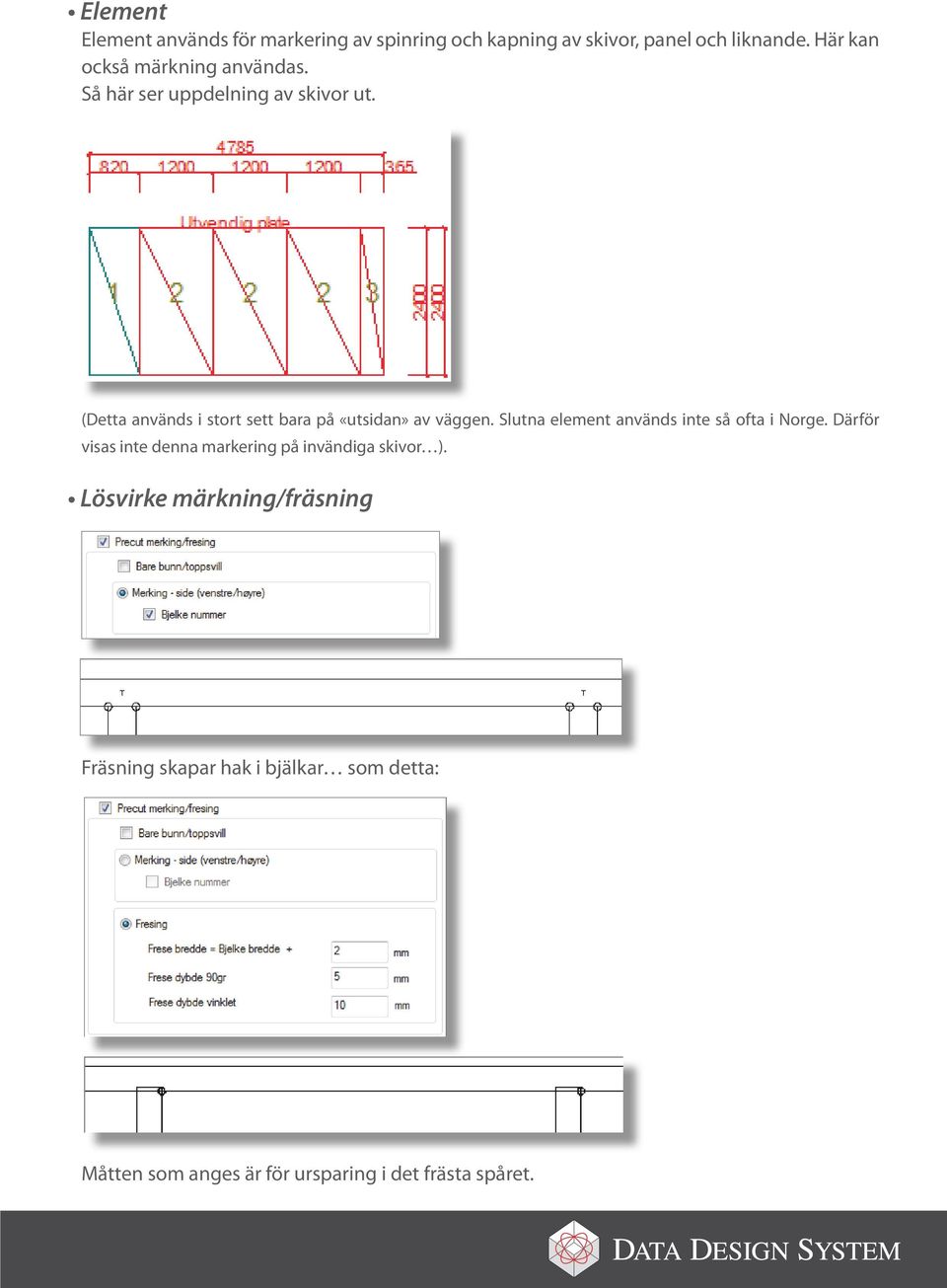

15 Element Element används för markering av spinring och kapning av skivor, panel och liknande. Här kan också märkning användas. Så här ser uppdelning av skivor ut. (Detta används i stort sett bara på «utsidan» av väggen. Slutna element används inte så ofta i Norge. Därför visas inte denna markering på invändiga skivor ). Lösvirke märkning/fräsning Fräsning skapar hak i bjälkar som detta: Måtten som anges är för ursparing i det frästa spåret.
